Atomstack Ikier Faserlaser MR20

iKier K1 Pro 1064nm 20W

iKier 1064nm 20W Faserlaser-Modul

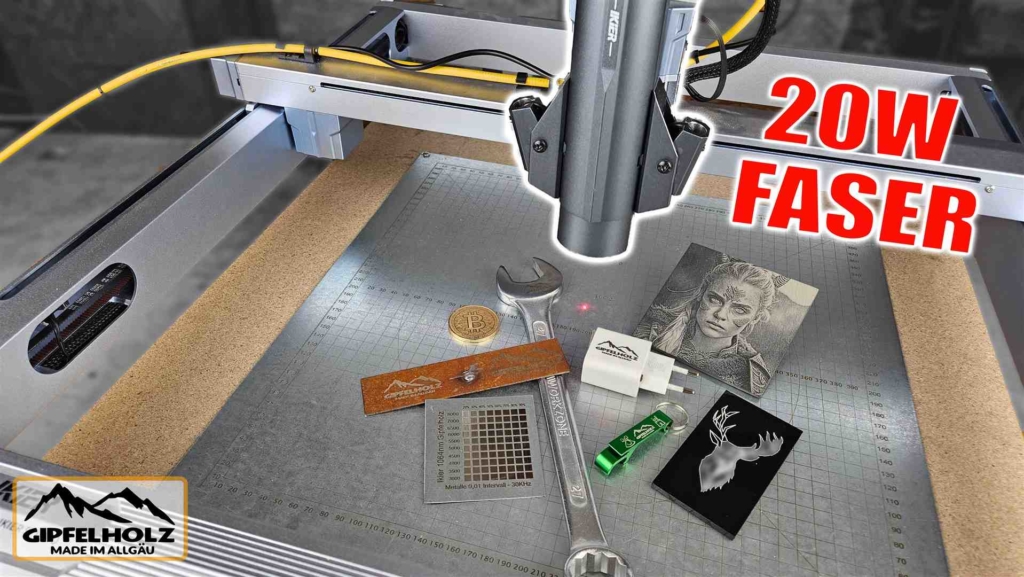

Gipfelholz testet den iKier Atomstack Faserlaser mit 20 Watt .

Den Atomstack Faserlaser MR20 kann an vorhandene Atomstack Laser wie z.B. dem X20 dem X30 oder anderen Modellen nachgerüstet bzw. umgerüstet werden.

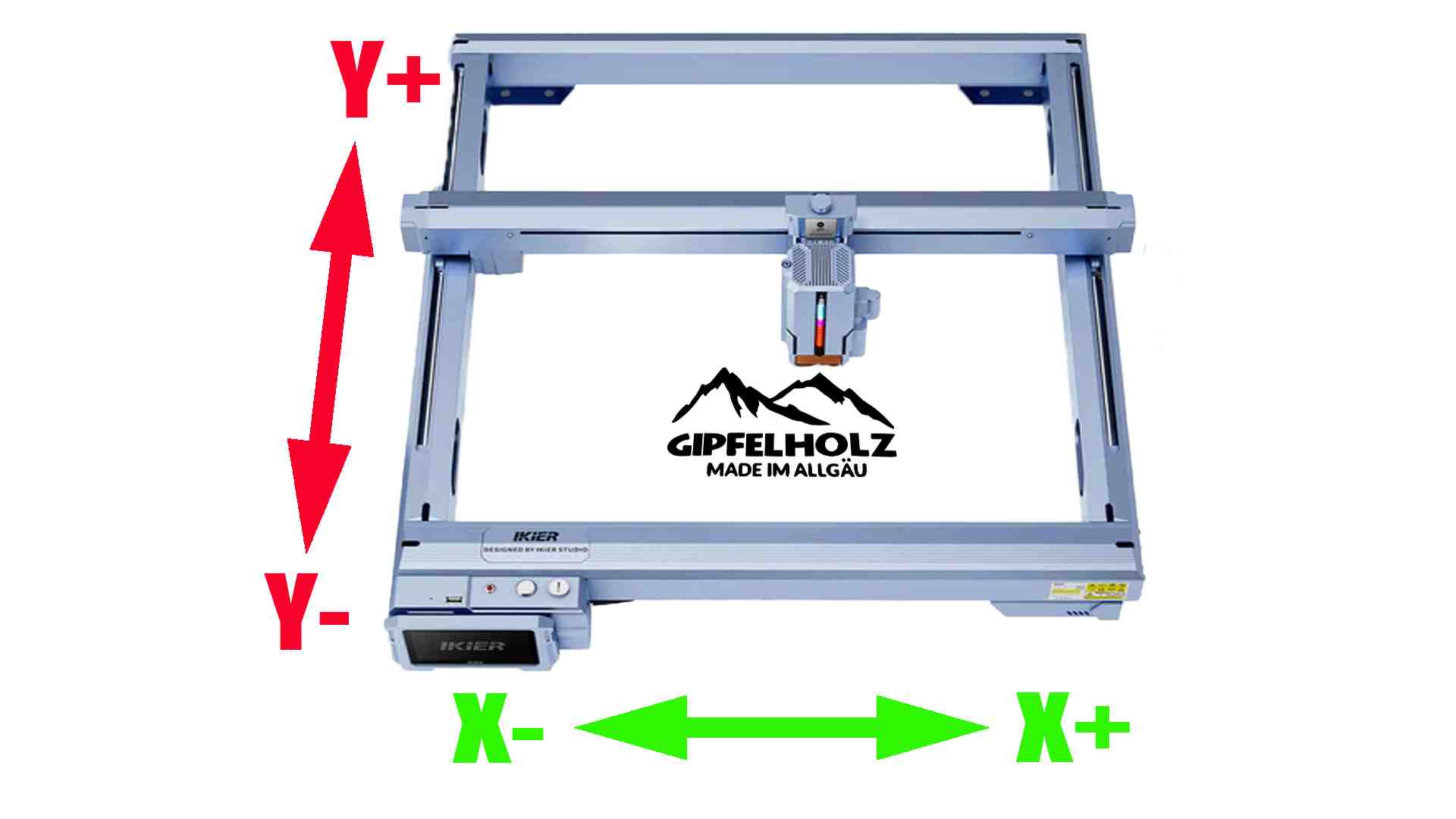

Bei der iKier K1 Serie Ultra, Pro und Pro Max kann der Laser ohne großen Umbau, auch nachgerüstet werden.

Ebenso gibt es diesen 20 Watt Faserlaser auch mit dem iKier Rahmen im komplett Set.



Doch wozu benötigen wir denn überhaupt einen Faserlaser?



Ein Faserlaser eignet sich am besten zum Beschriften, Gravieren und Anlassen von Metallen und für kontrastreiche Kunststoffmarkierungen und Gravuren. Aber leider nicht von organischen Materialien. Zum Beschriften von organischen Materialien wie Textilien, Holz oder Pappe ist ein CO2-Laser oder Diodenlaser die bessere Wahl.



Mit einer Wellenlänge von 1064 nm erzielet der Faser Laser einen äußerst kleinen Fokusdurchmesser, wodurch die Intensität bis zu 100fach höher ist als bei CO₂ Lasern.



Im Video seht ihr den Umbau eines Diodenlasers auf einen Infrarotlasers. Wir werden einige Materialien testen wie Metall, Kunststoff und Stein.





Vorteile Atomstack Ikier Faserlaser MR20  schnell im Überblick:

• Großer Gravurbereich (Je nach Diodenlaser Modell) im Gegensatz du den kleineren Faserlasern (70x70mm Gravurbereich) wie z.B. den M4 von Atomstack
• Es kann Metall graviert werden (Diodenlaser kann nur markiert werden)
• kleiner Laserpunkt:  0.03 x 0,06 mm

• Ein vorhandener Diodenlaser kann leicht umgerüstet werden
• Preisersparnis – es muss kein neues Gerät gekauft werden

• Durch das Vergrößerungskit von Atomstack und Ikier, könnte ein noch größerer Bereich genutzt werden



Nachteile Atomstack Ikier Faserlaser MR20:

• Deutlich langsamer als ein kleiner Faserlaser
• .schlechte Bedienungsanleitung



Im Video zeige ich Euch:



• Lieferumfang



Der Umbau an einem Ikier K1 ist sehr einfach und in ca. 3 Minuten erledigt.

Jedoch kann ich leider nicht sagen wie lange der Umbau an einem Atomstack Laser ist. Dort muss die Steuereinheit getauscht werden und neu verkabelt.



• richtige Einbindung des Faser Lasers in Lightburn



• Einstellungen in Lightburn



• Fokusierlaser richtig einstellen in Lightburn



• Besprechnung gelaserte Teile



• Fazit







Lasern mit dem Atomstack MR20 – Ikier K1 1064nm 20 Watt.

Hier einige Beispiele mit Werten aus dem Video



Achtung die angegebenen Werte sind Richtwerte und können je nach Qualtität des Materials abweichen. Solltet Ihr Euch mit Eurem Laser unsicher von den Werten sein, empfehle ich Euch einen Speed und Powertest. Diesen könnt Ihr ebenso kostenlos Downloaden. Alle Sachen zum Lasern habe ich mit verlinkt.

Achtung: Ich empfehlen Euch den Laser nicht oder eher selten mit 100% Leistung zu fahren.



Metall mit dem Atomstack MR20 1064nm gravieren.

Mit dem R30 können Metall graviert werden. Mit einem normalen Diodenlaser können Metall mit einem Trick markiert werden. Dies zeige ich Euch in diesem Video.

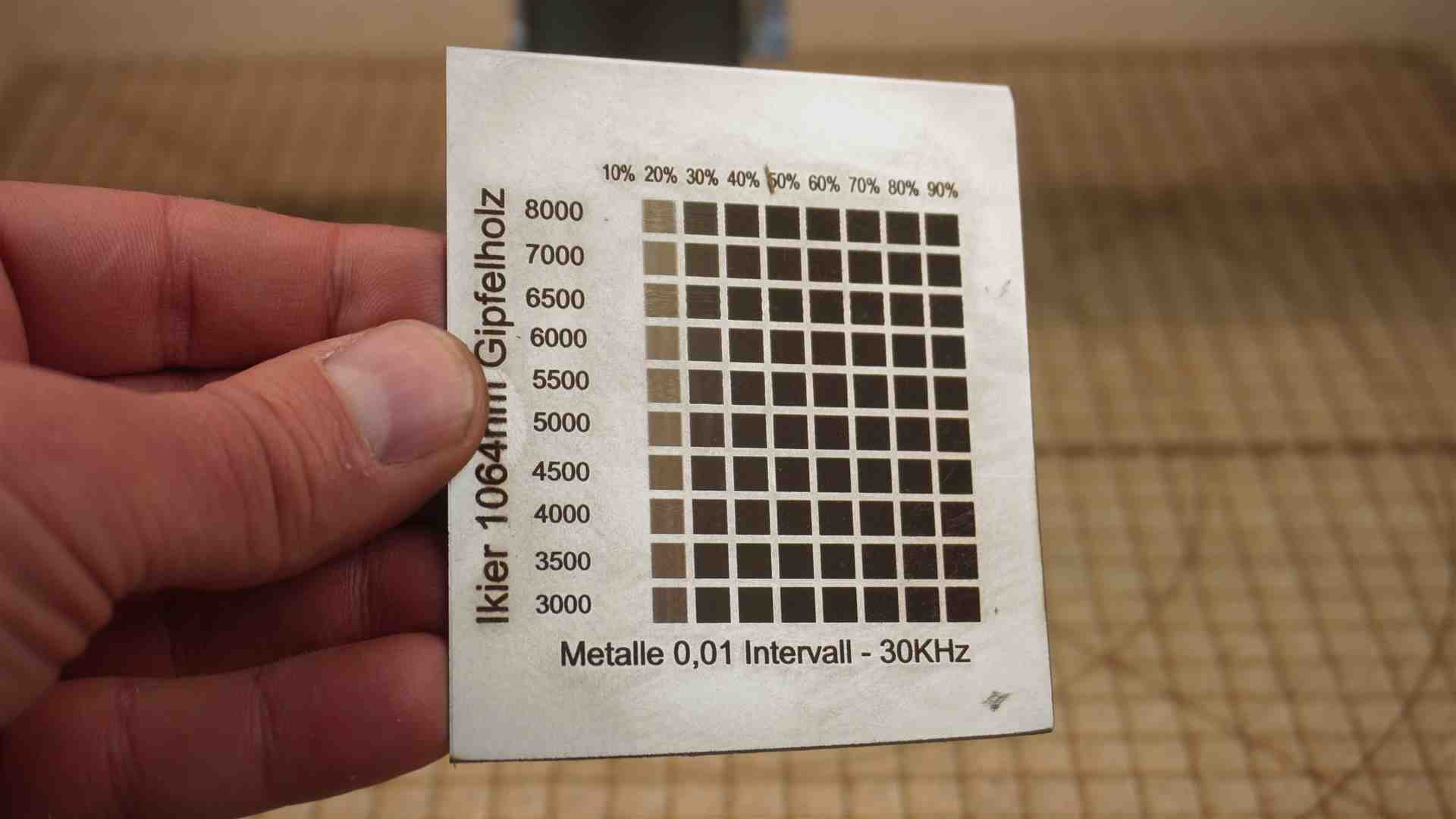

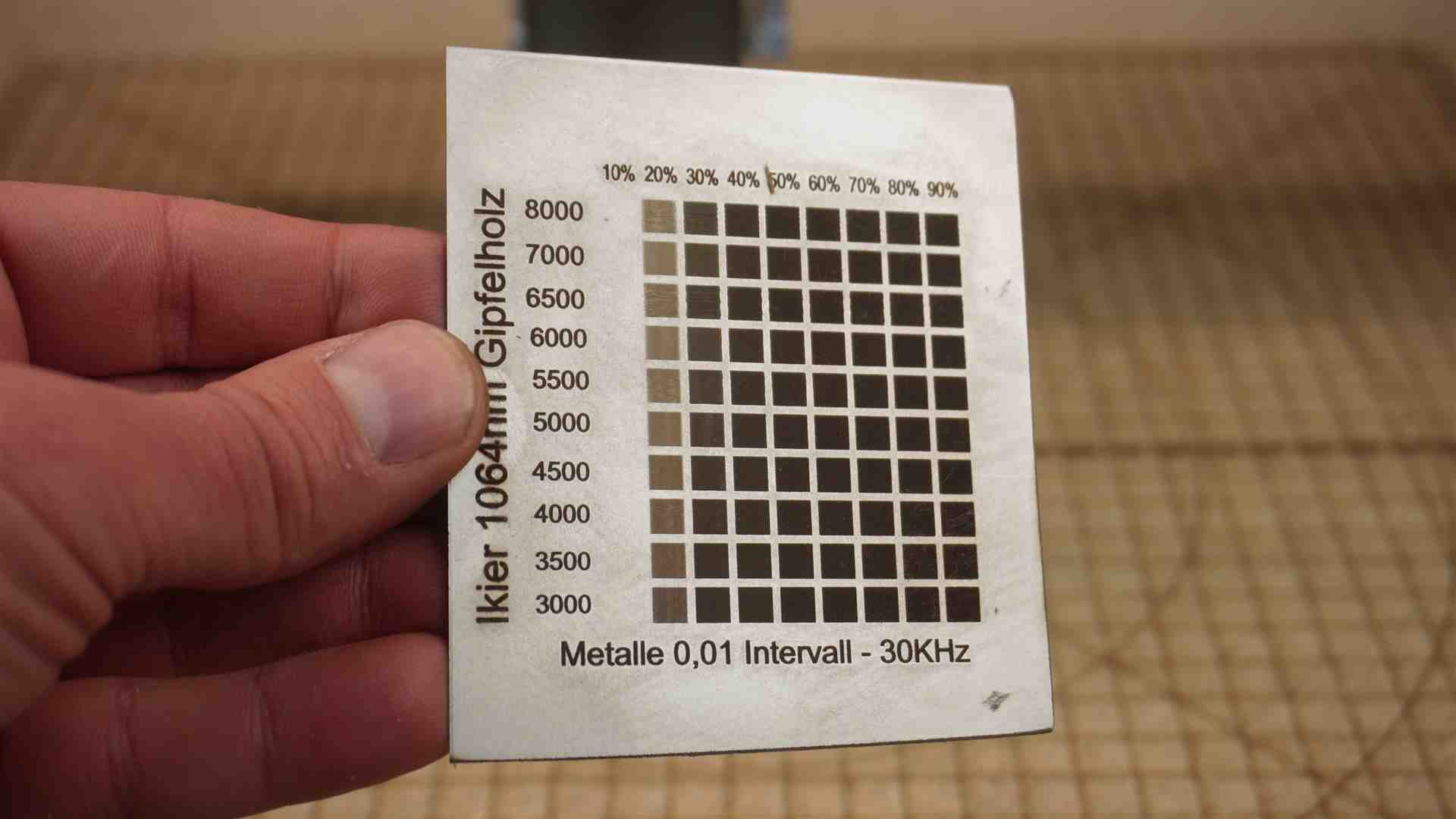

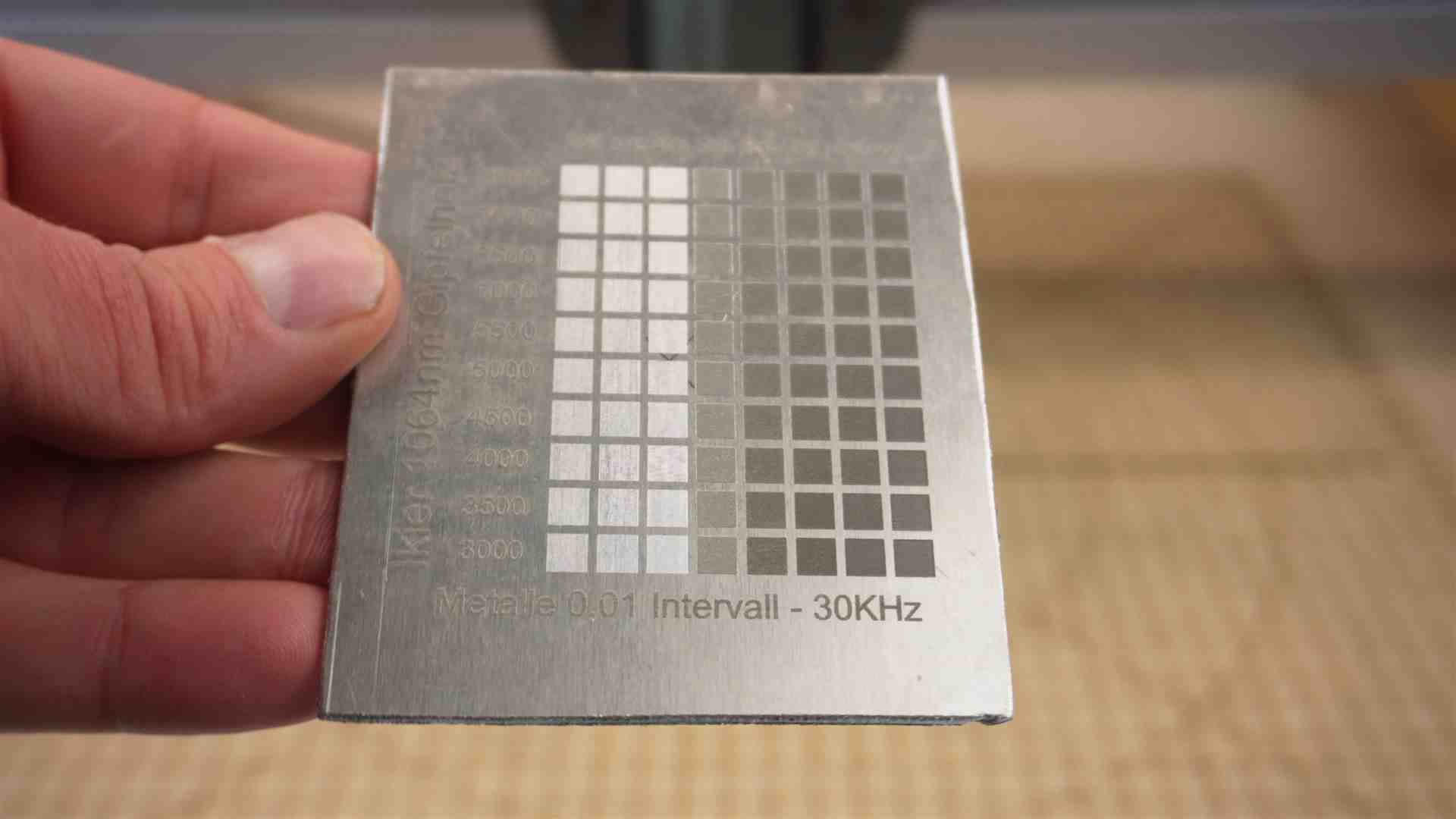

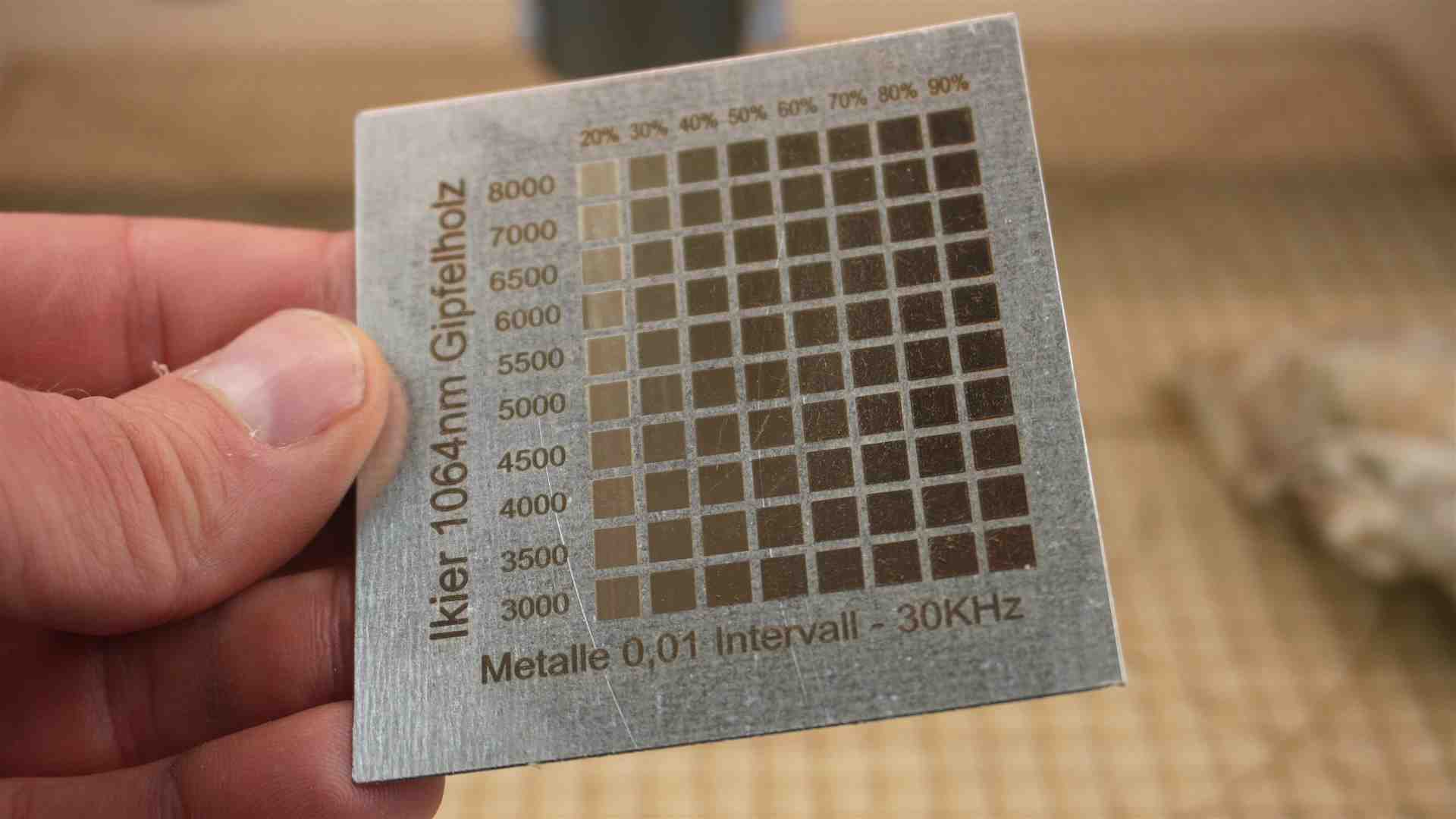

– Speed und Powertest Stahl blank Zeilenintervall 0,01 – 30 KHz

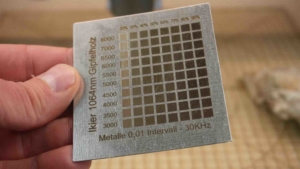

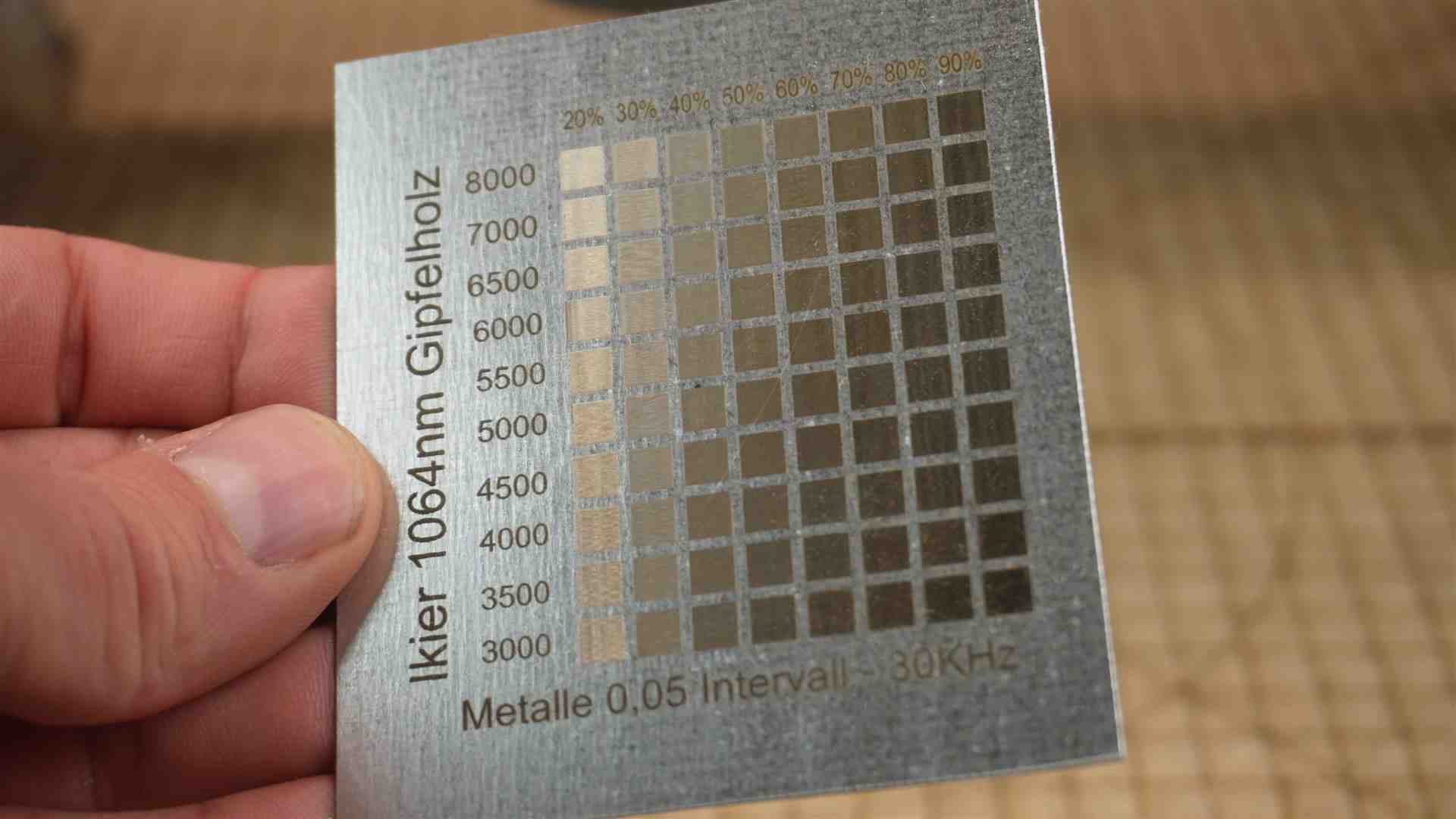

– Speed und Powertest verzinktes Blech – Zeilenintervall 0,01 – 30 KHz

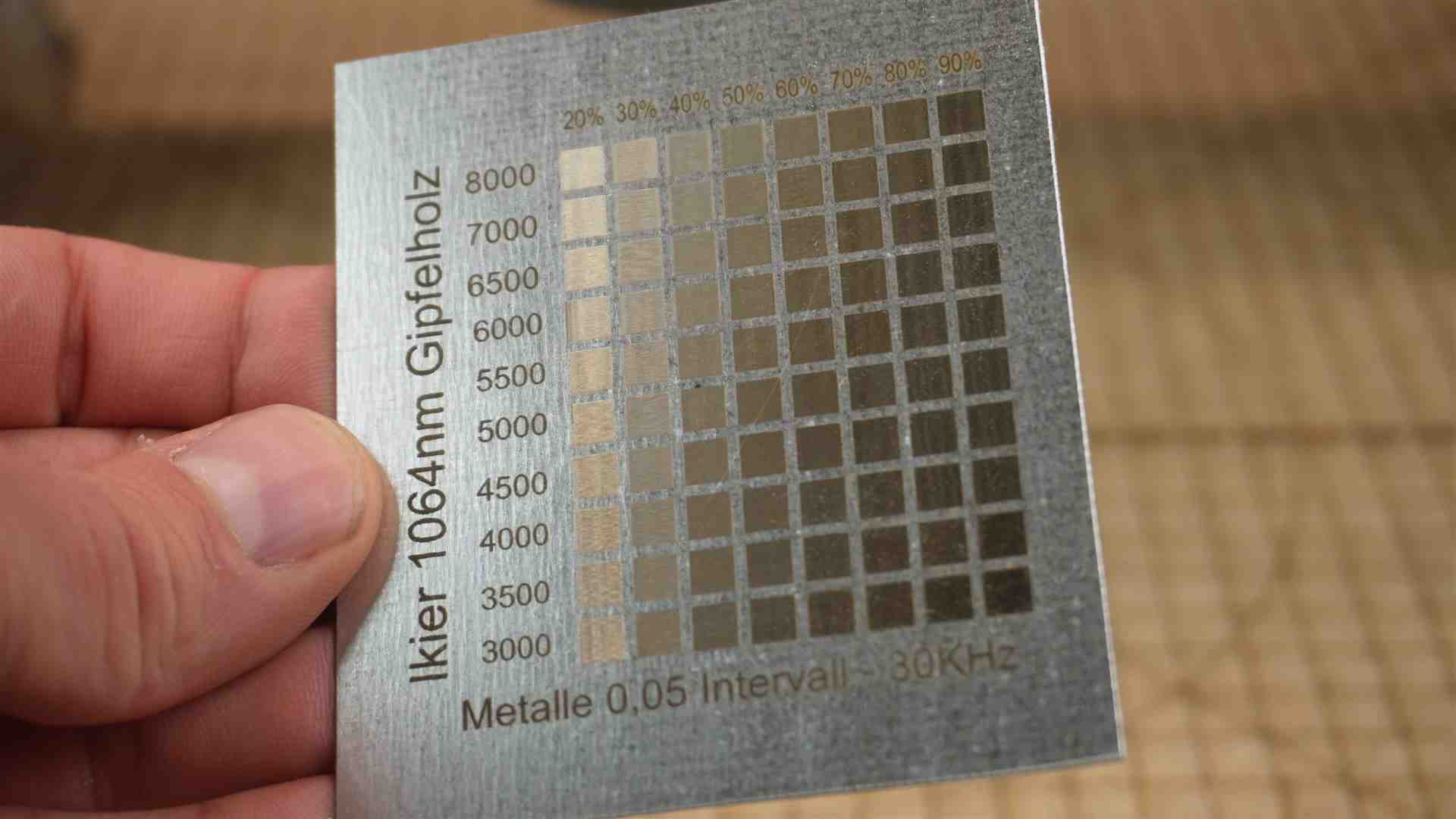

– Speed und Powertest verzinktes Blech – Zeilenintervall 0,05 – 30 KHz

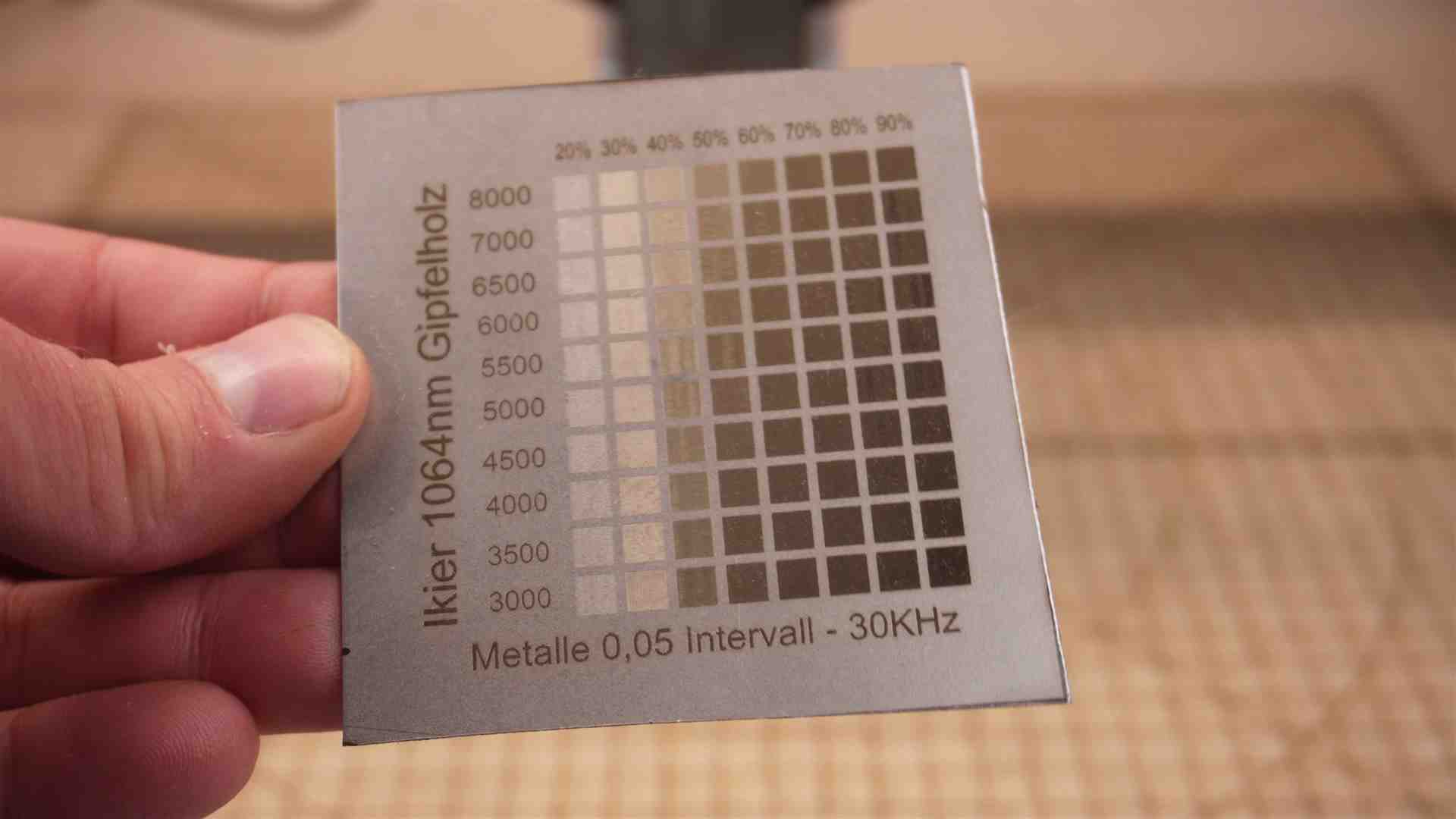

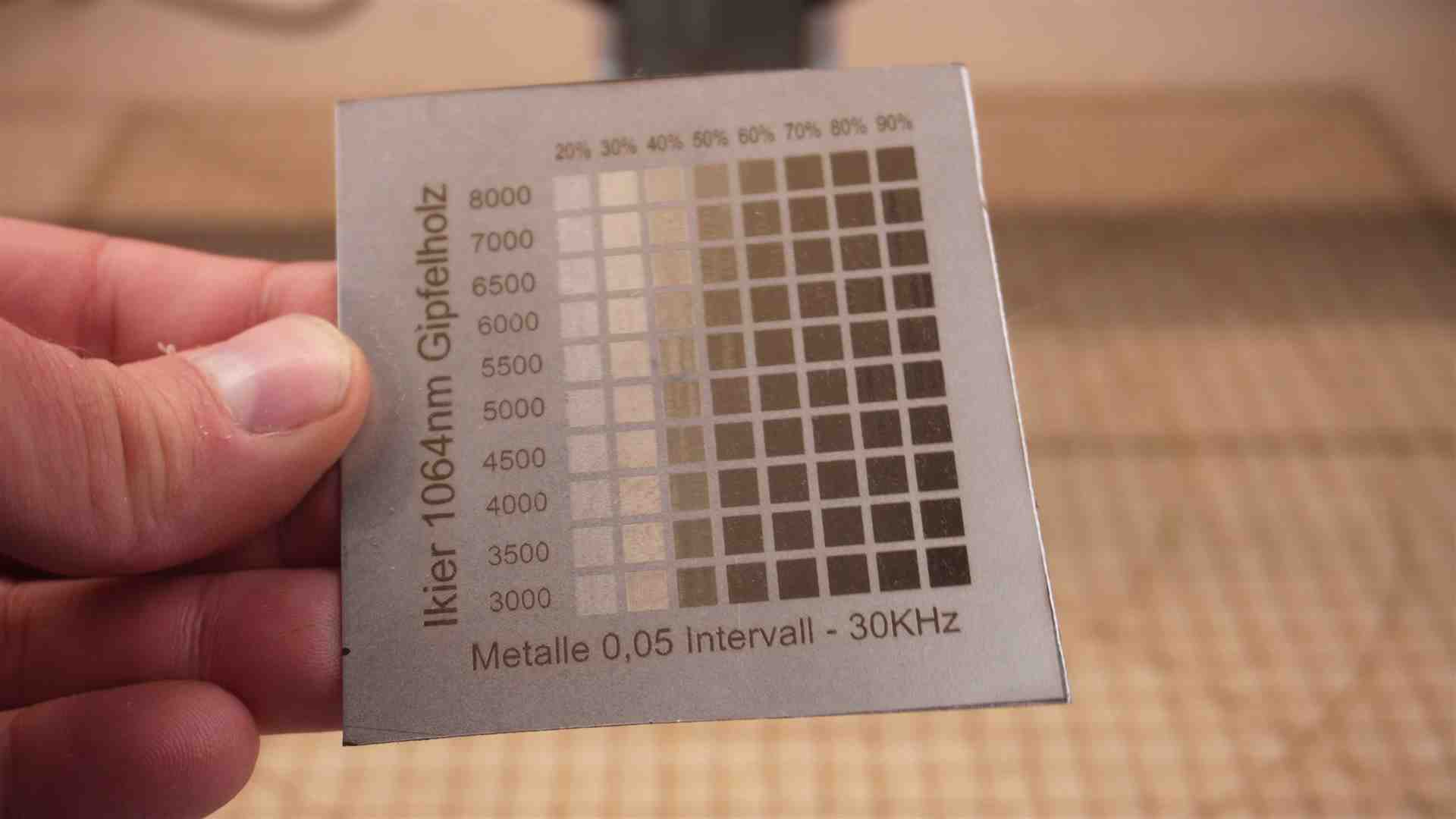

– Speed und Powertest Stahl blank Zeilenintervall 0,05 – 30 KHz

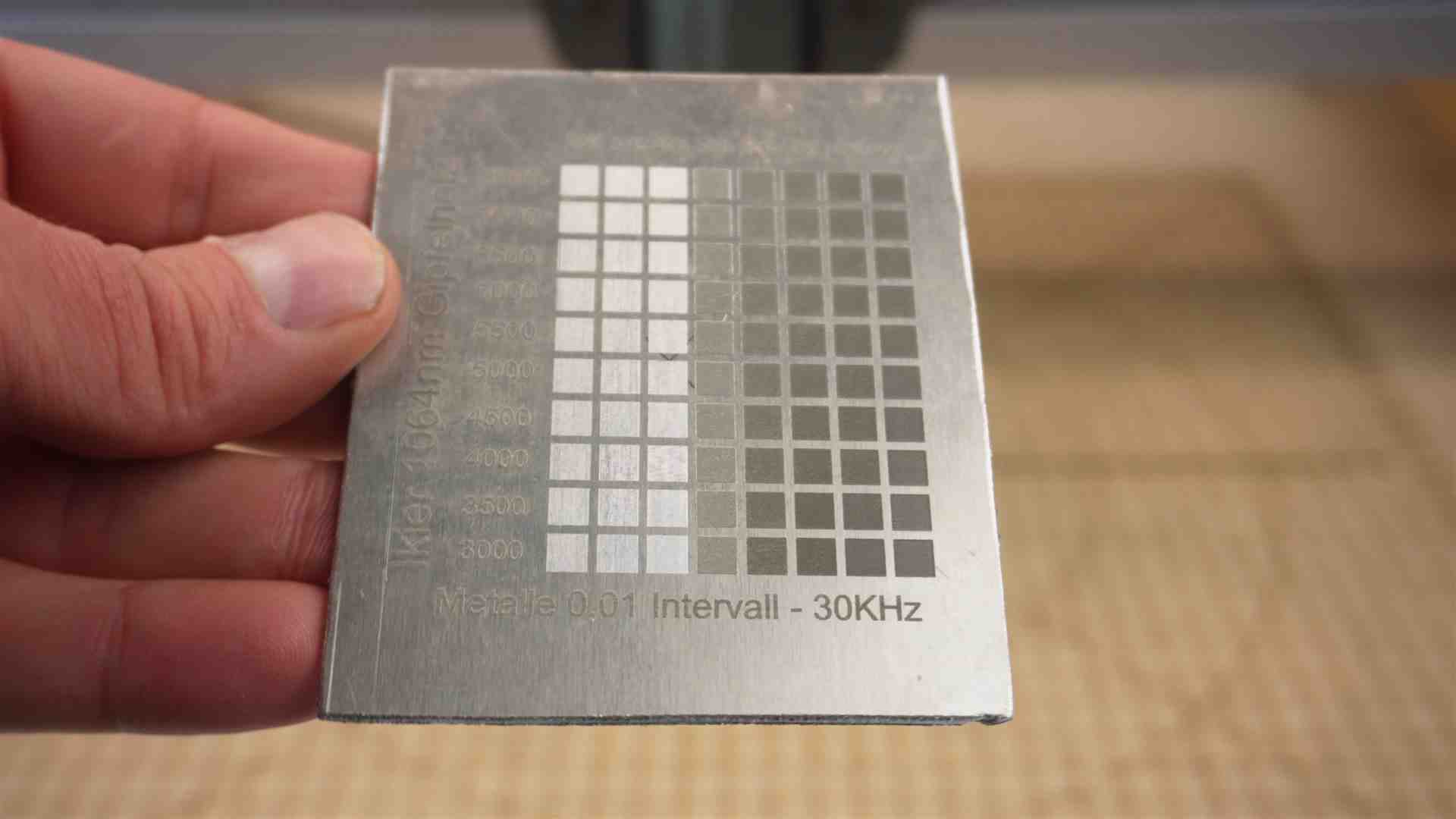

– Speed und Powertest Alu Blech – Zeilenintervall 0,01 – 30 KHz





Metall

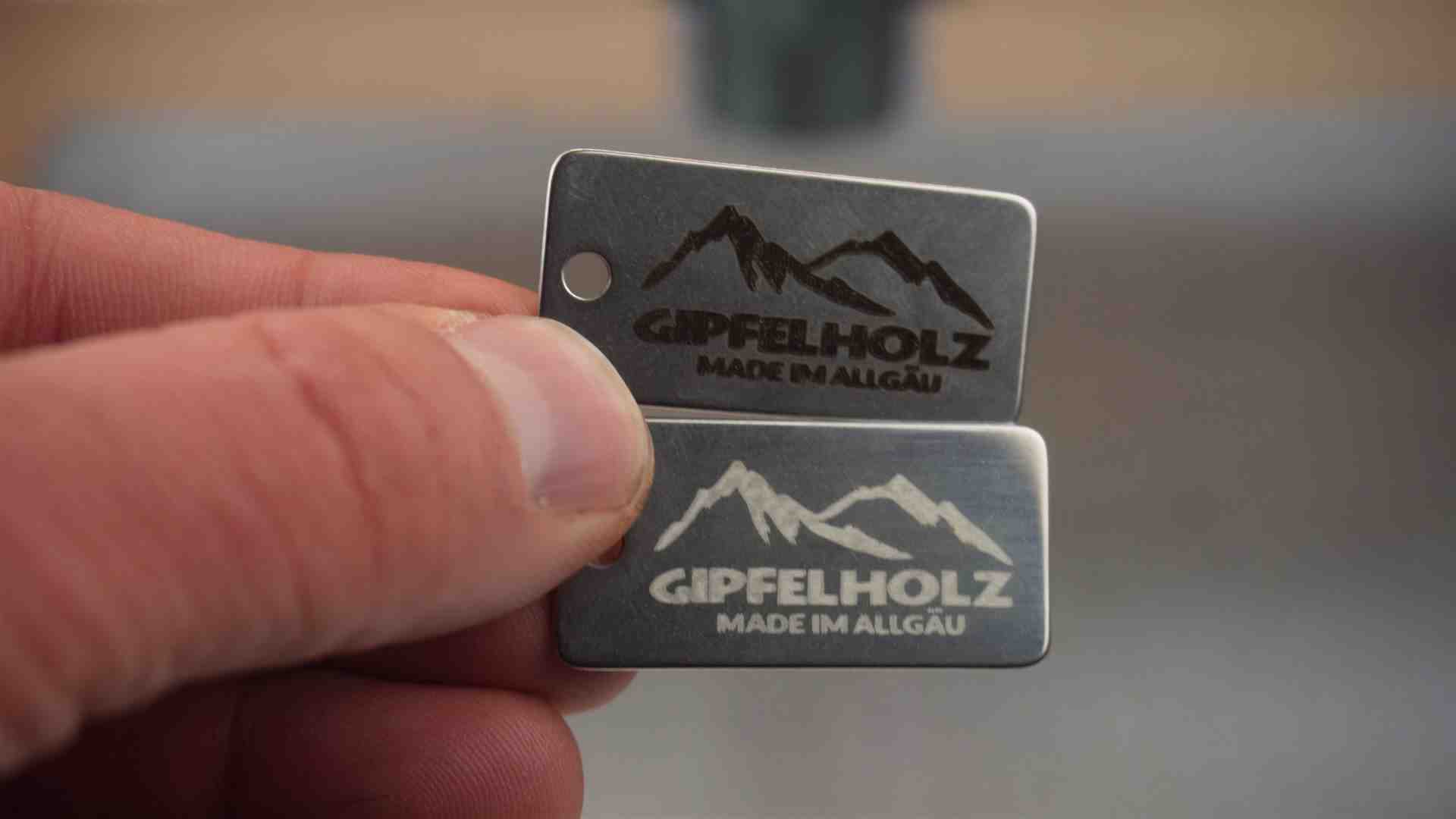

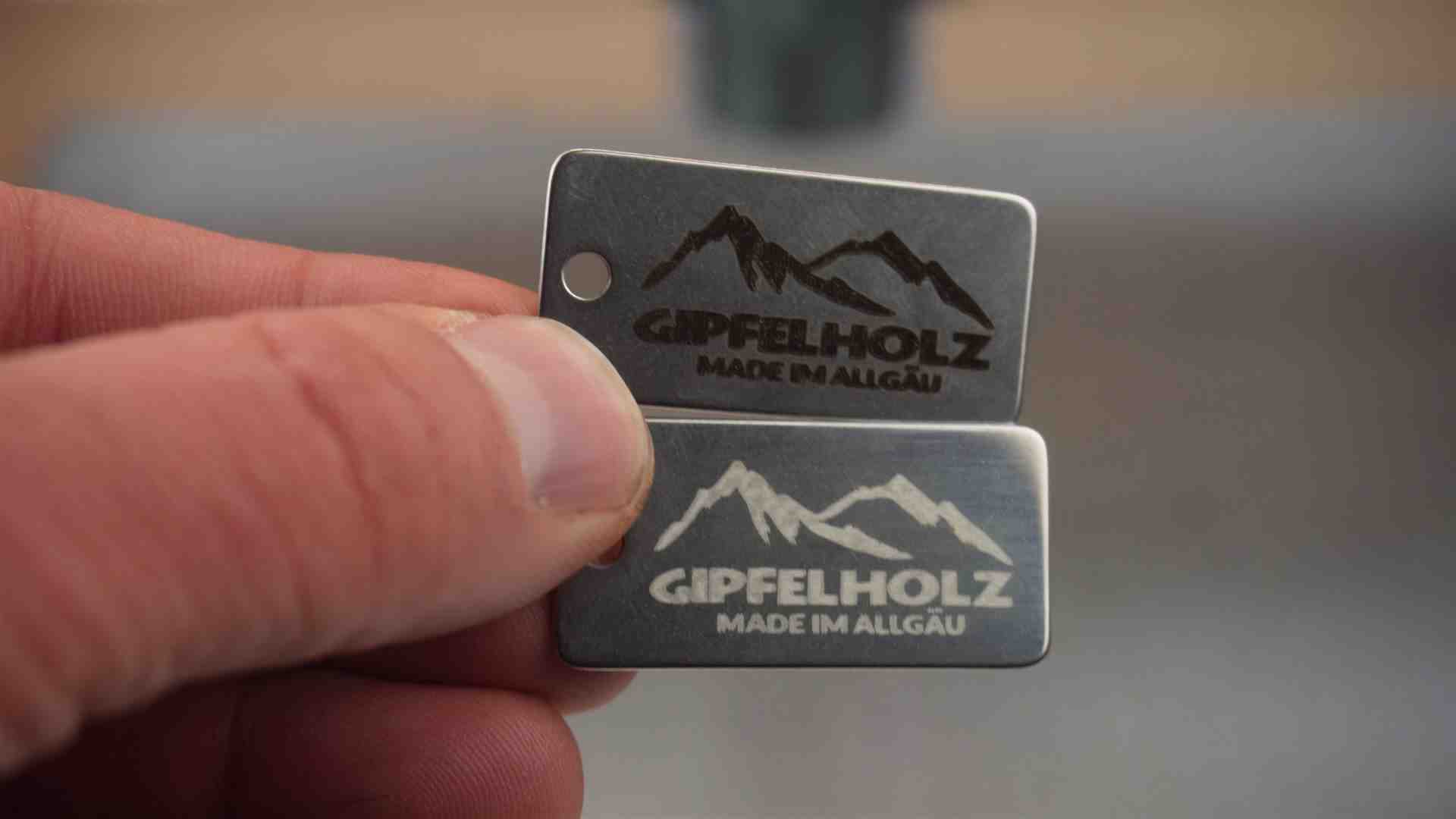

– Edelstahl Gravur – hell 6500 mm/min / 30 % Power – Zeilenintervall 0,03 – 60KHz

– Edelstahl Gravur – hell 6000 mm/min / 60 % Power – Zeilenintervall 0,01 – 30KHz

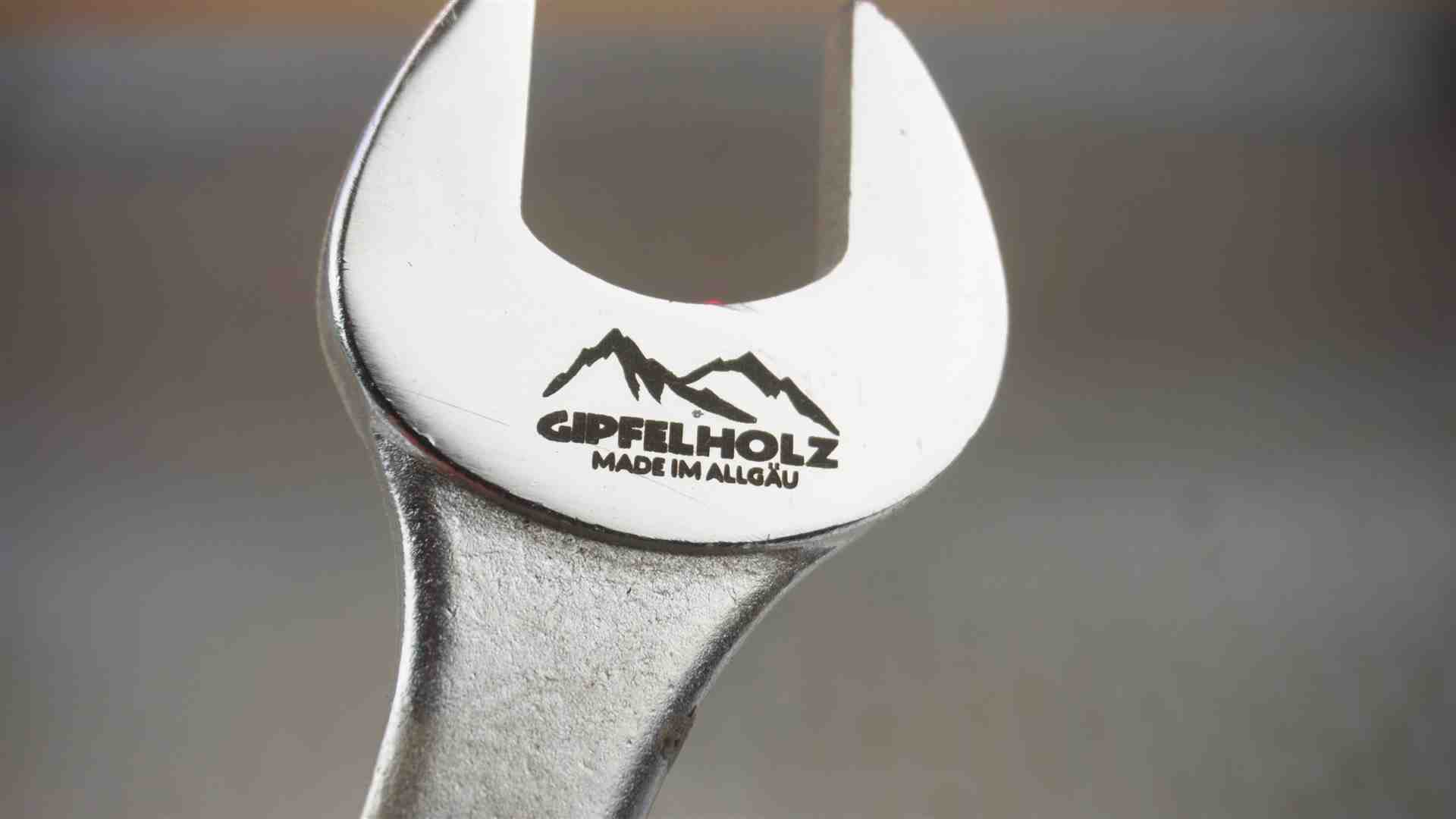

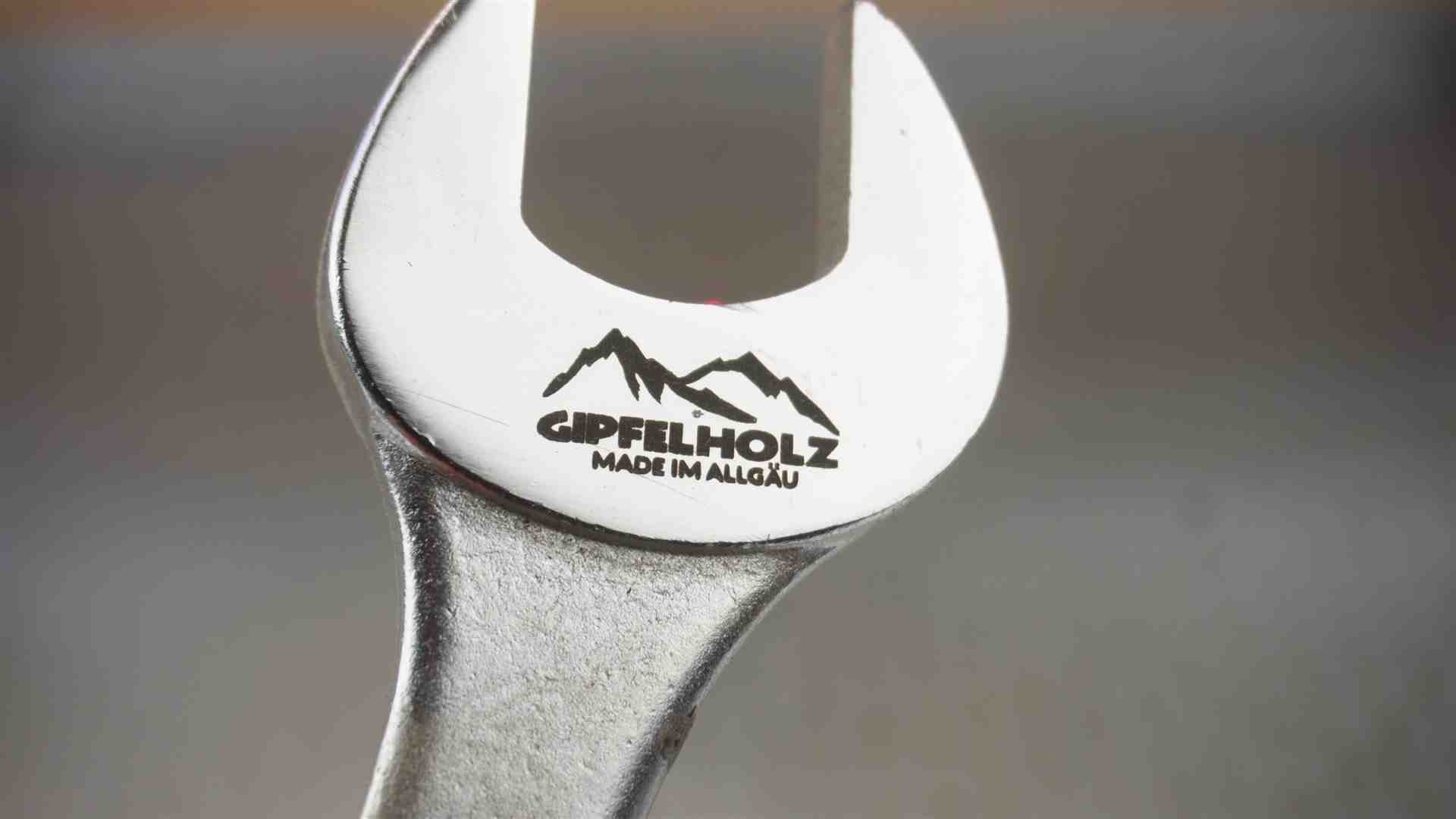

– Maulschlüssel dunkle Gravur: 6000 mm/min / 80 % Power – Zeilenintervall 0,01 – 30KHz

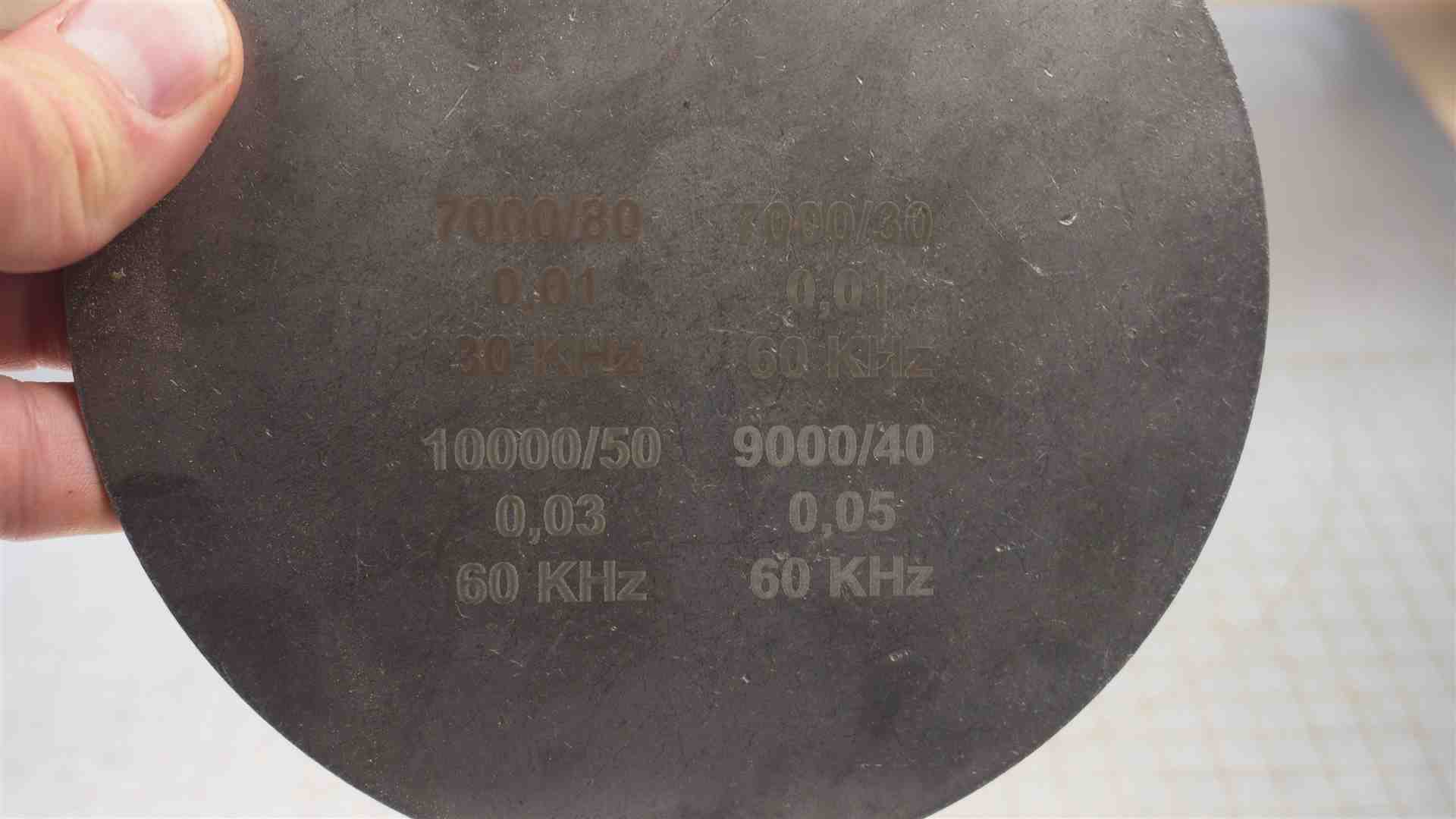

– Unterschied 30KH7 und 60KHz

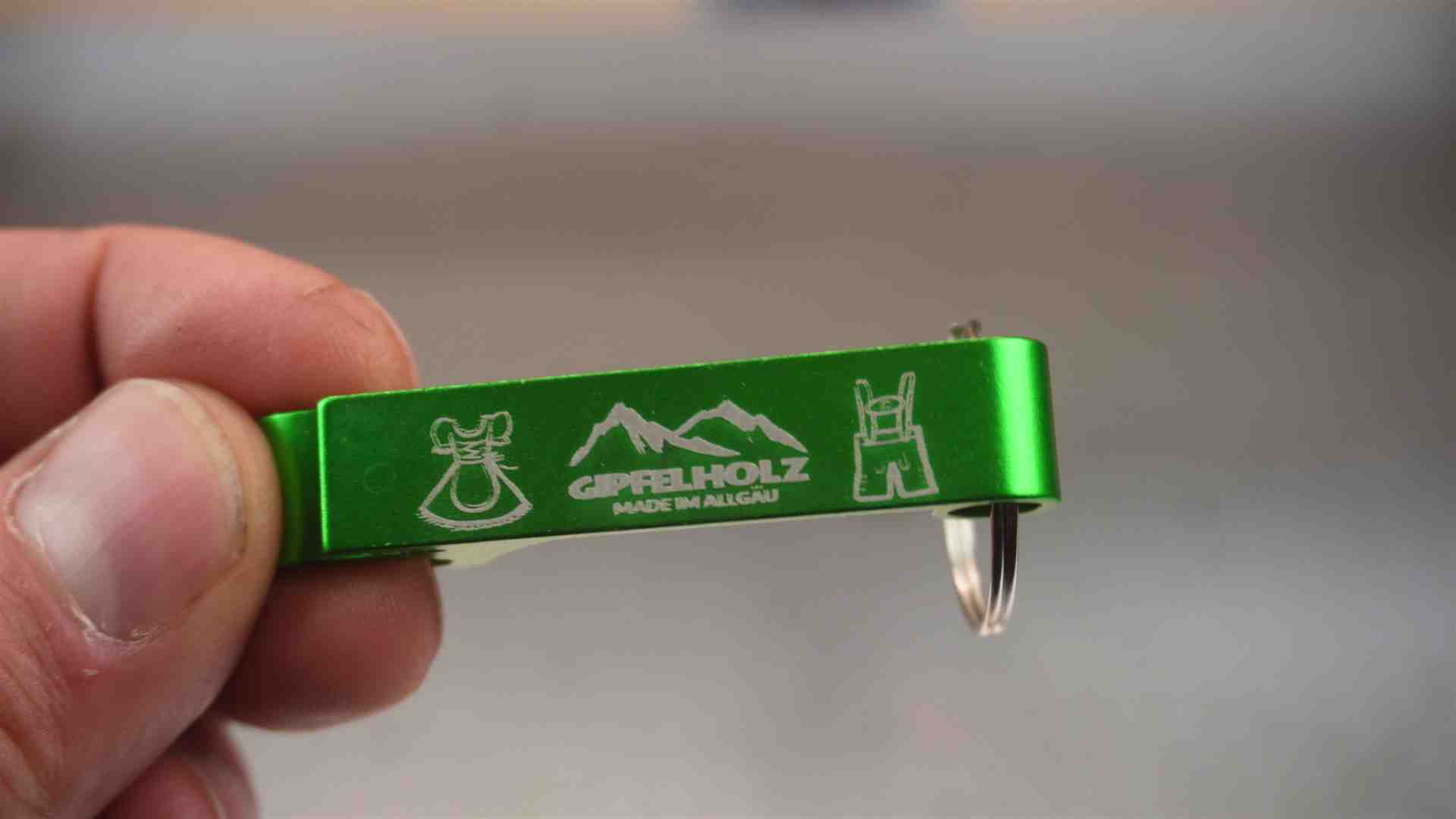

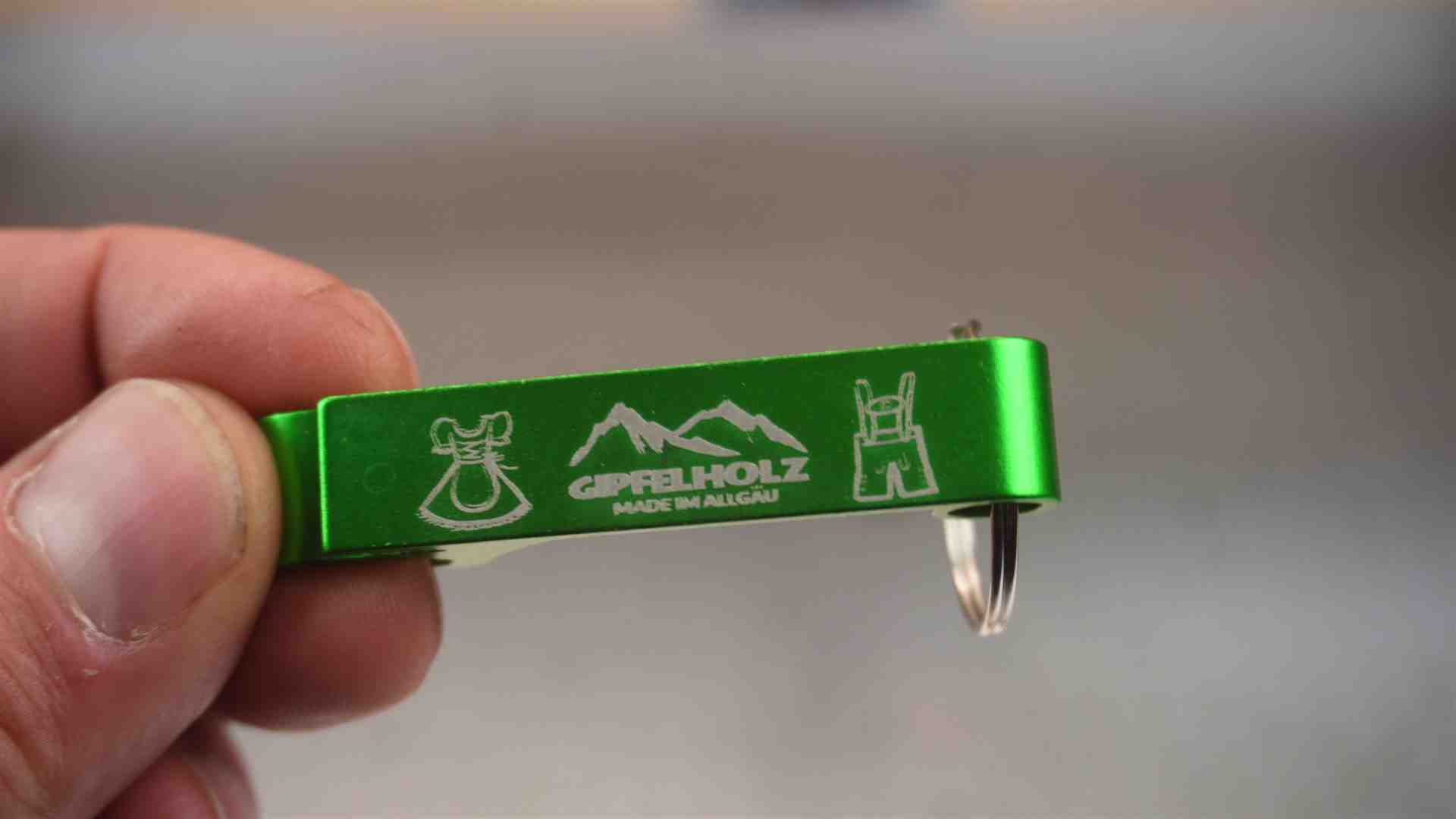

– Alu Gravur eloxiert Flaschenöffner – hell 6500 mm/min / 30 % Power – Zeilenintervall 0,01 – 40KHz

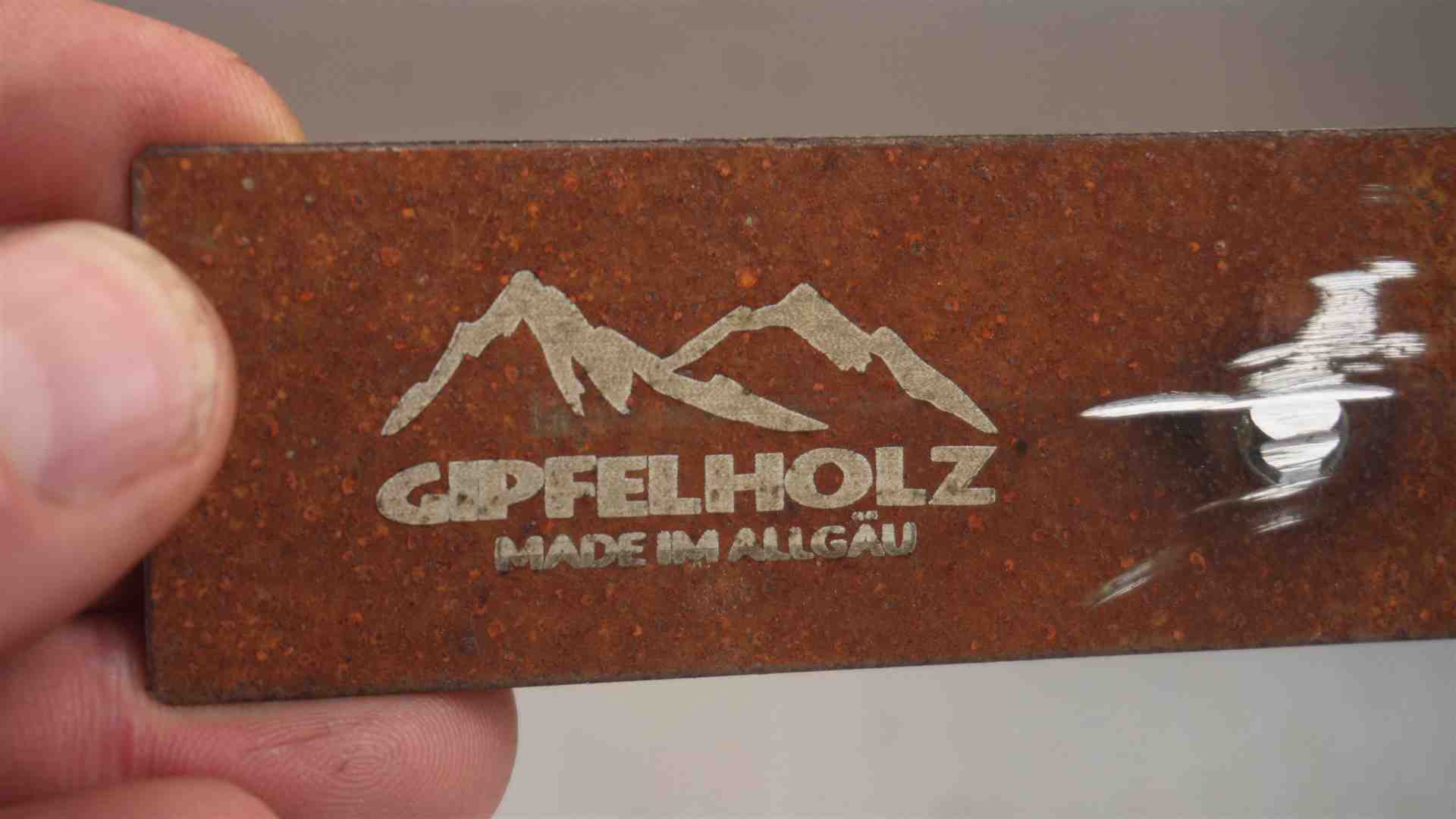

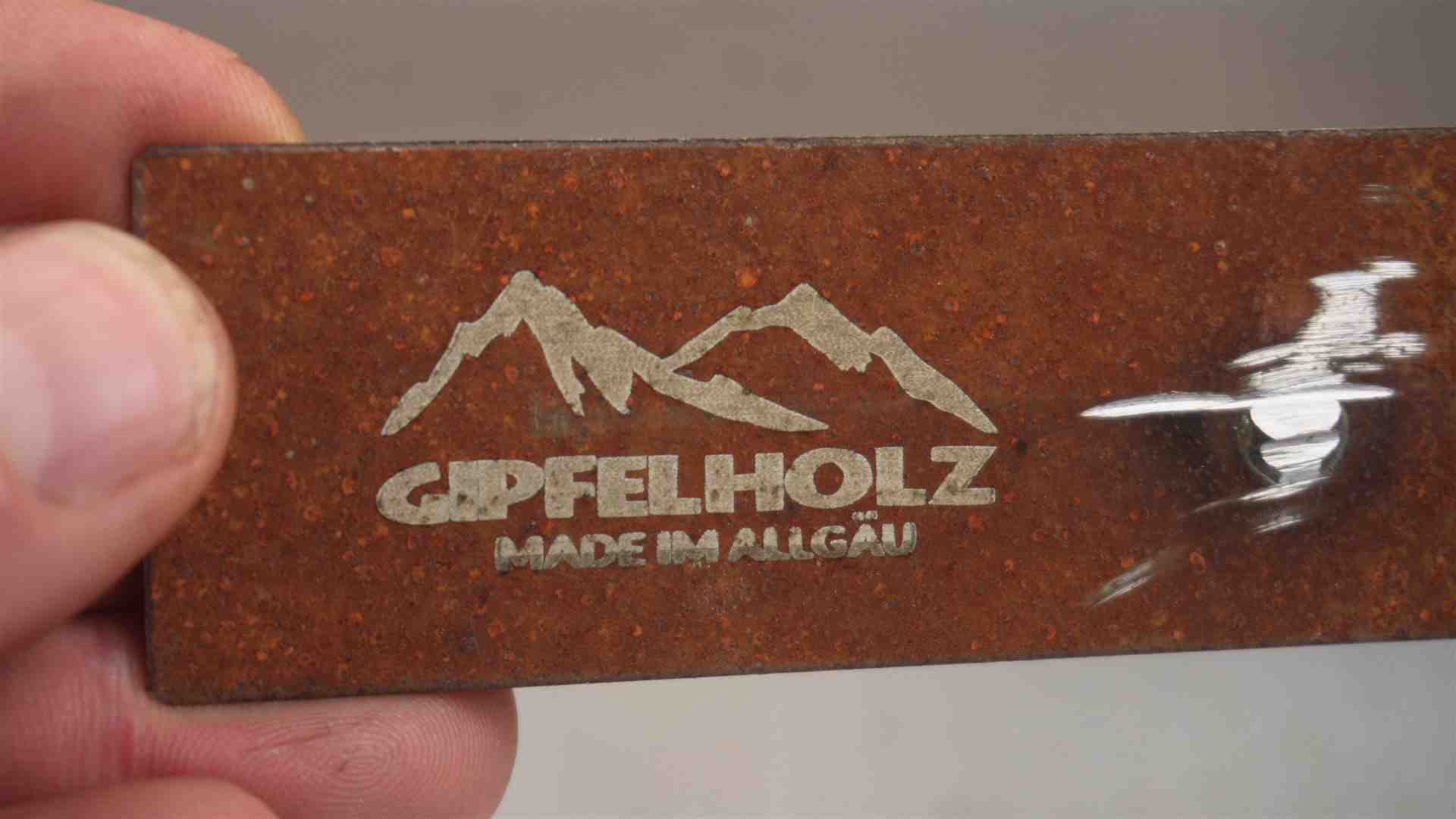

– Entrosten Stahl – hell 7000 mm/min / 80 % Power – Zeilenintervall 0,01 – 40KHz

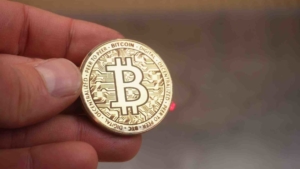

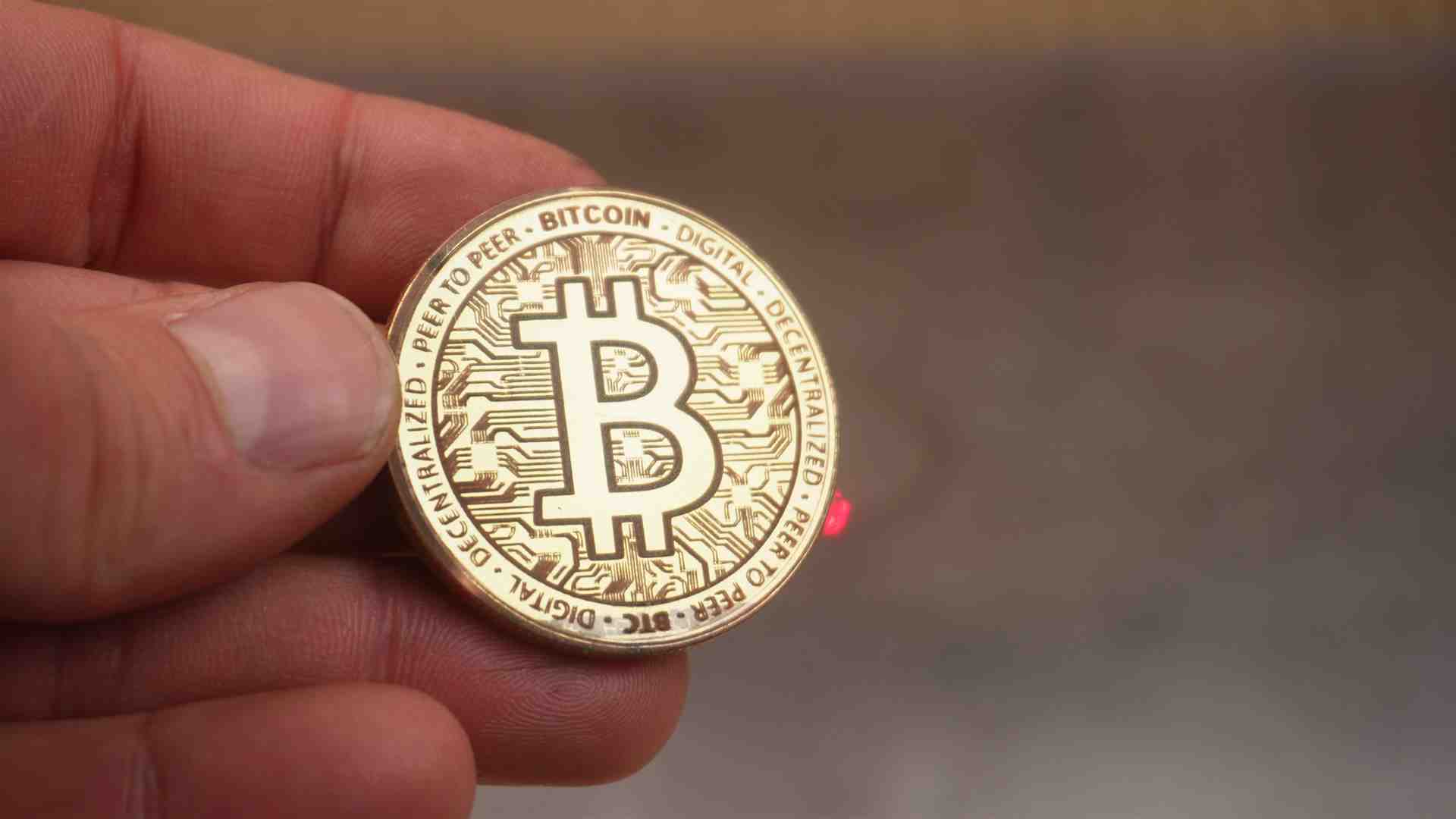

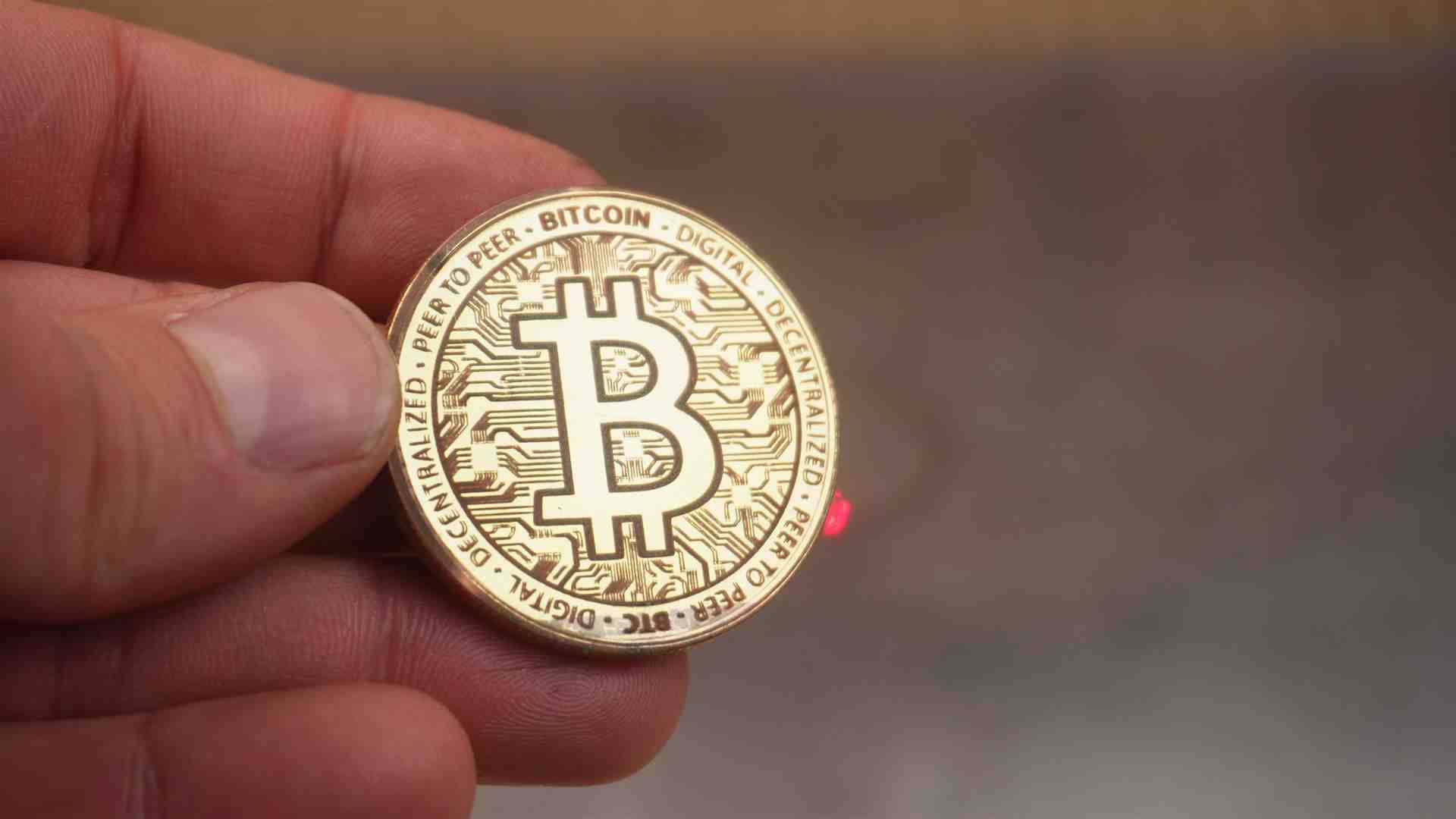

– Metall Gravur Bitcoin: 6000 mm/min / 80 % Power – Zeilenintervall 0,01 – 30KHz – 2 Durchgänge

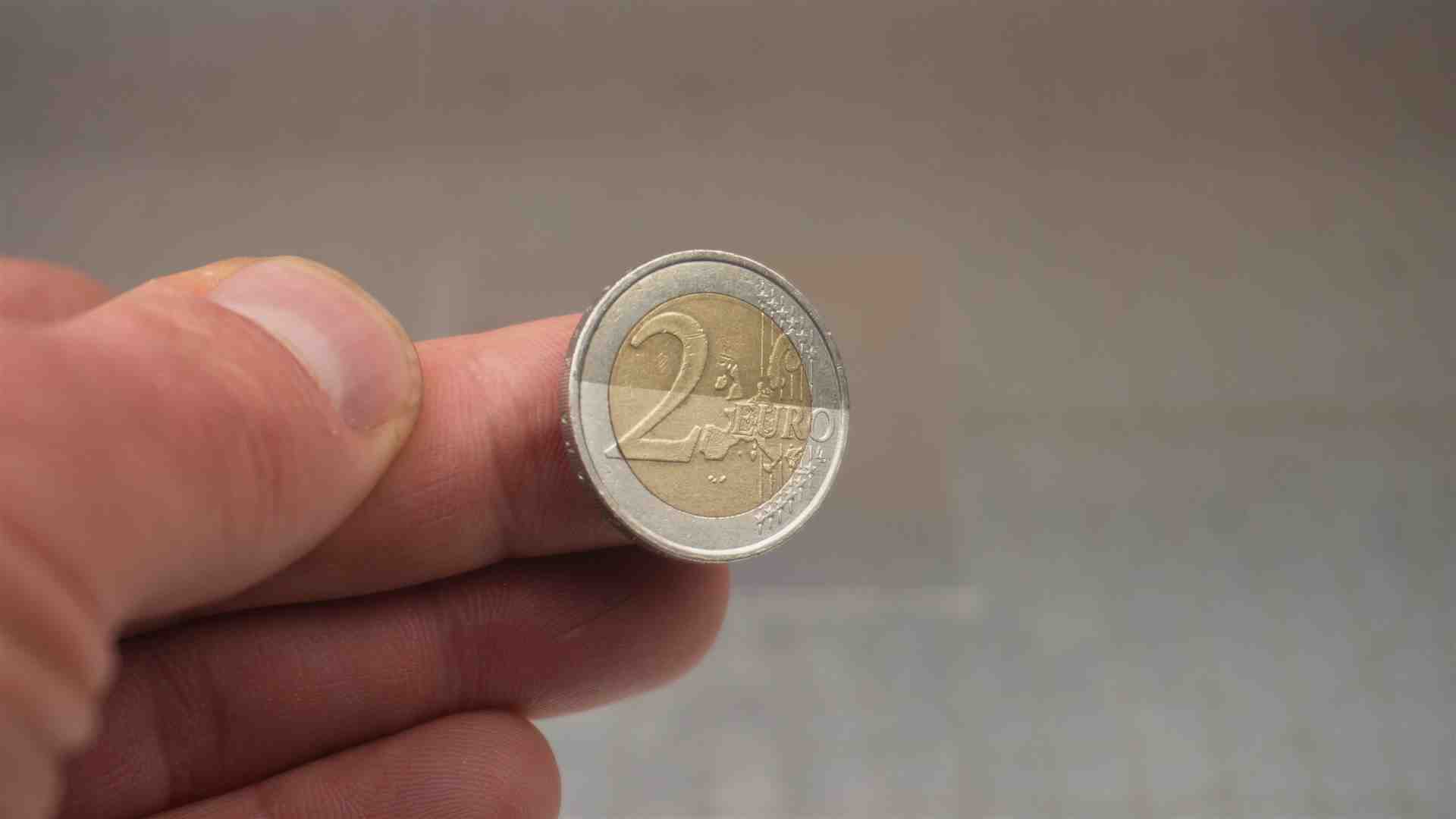

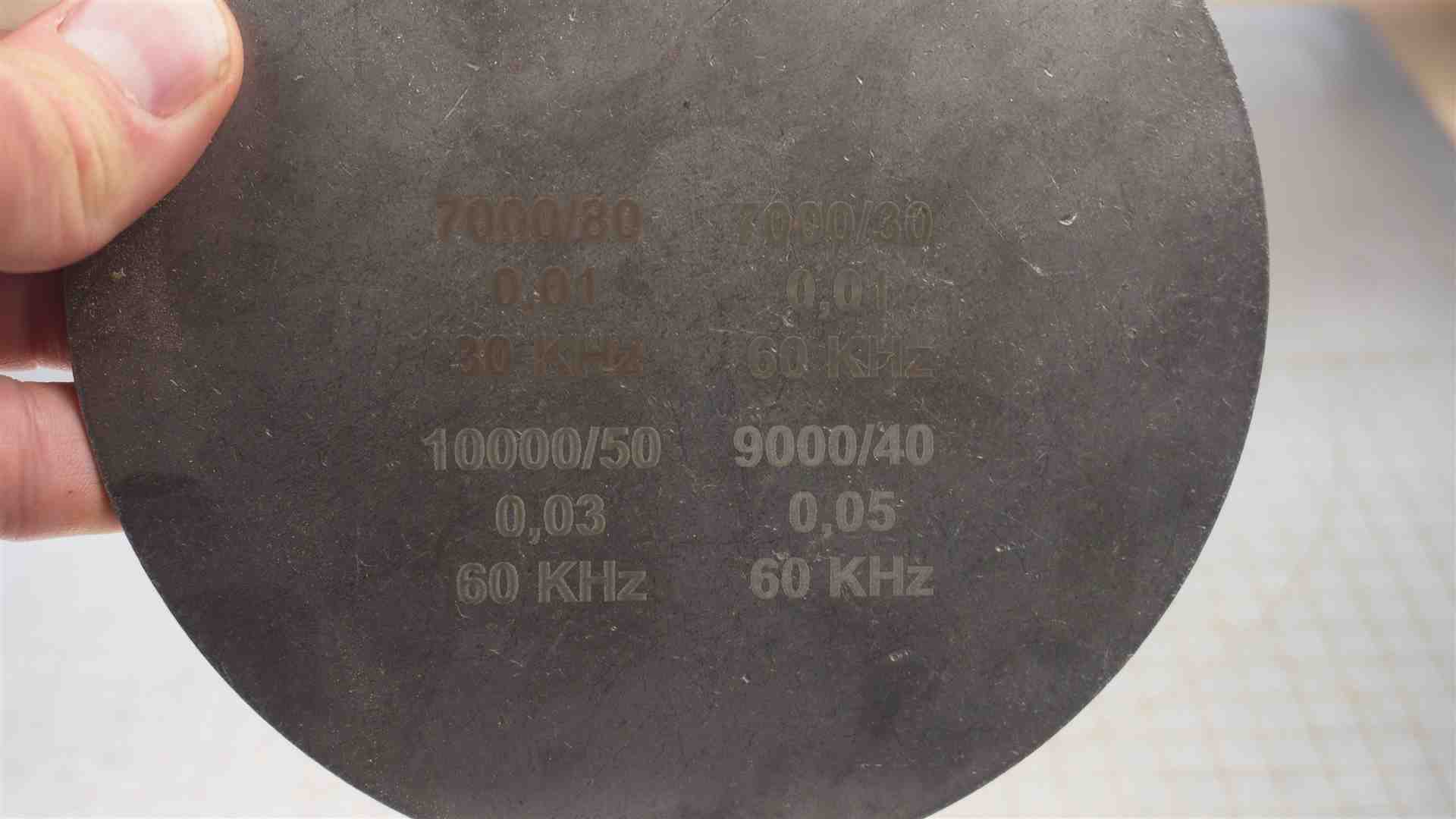

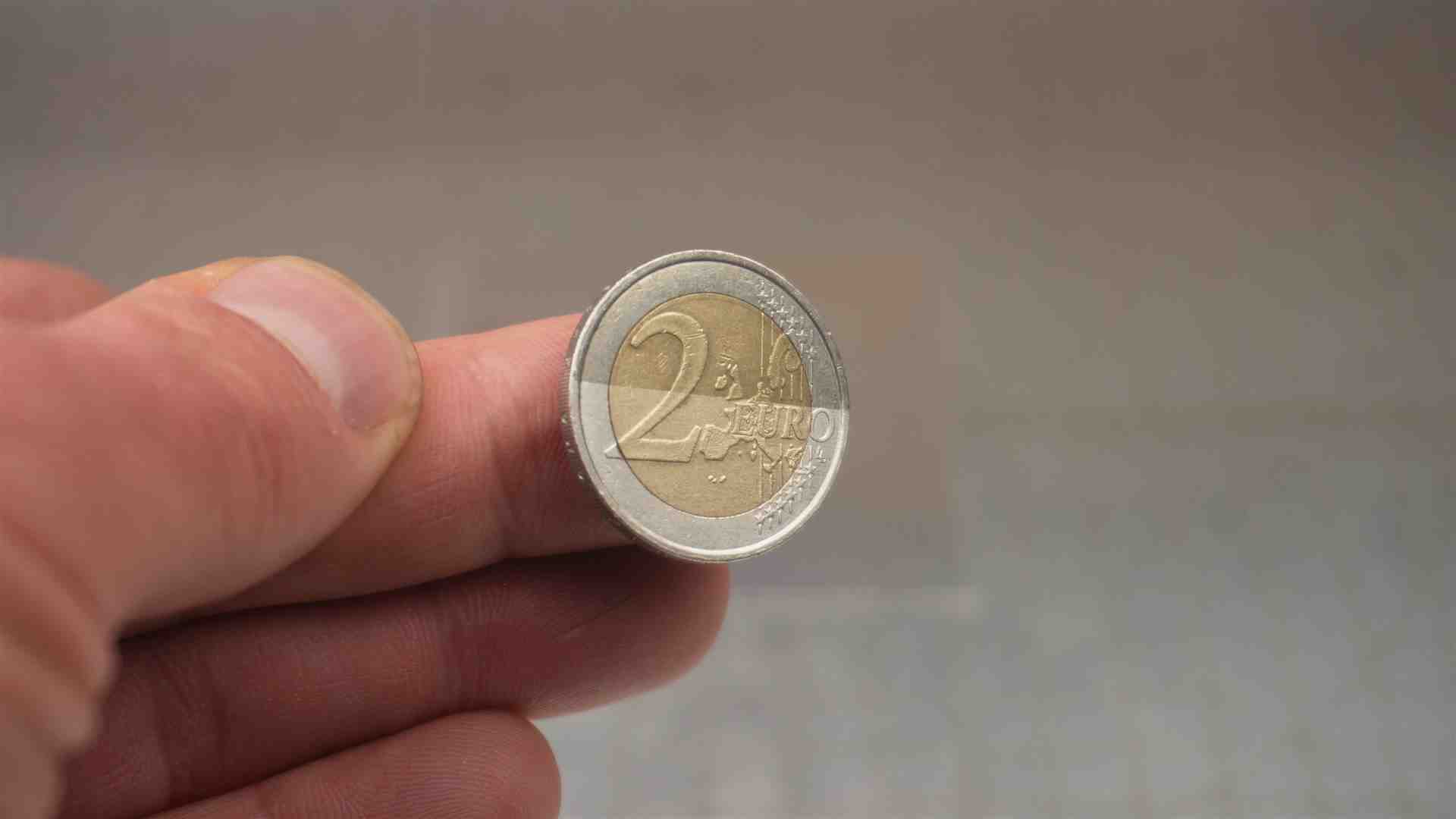

– Münzen reinigen – 15000 mm/min / 50 % Power – Zeilenintervall 0,08 – 60KHz

Kunststoff

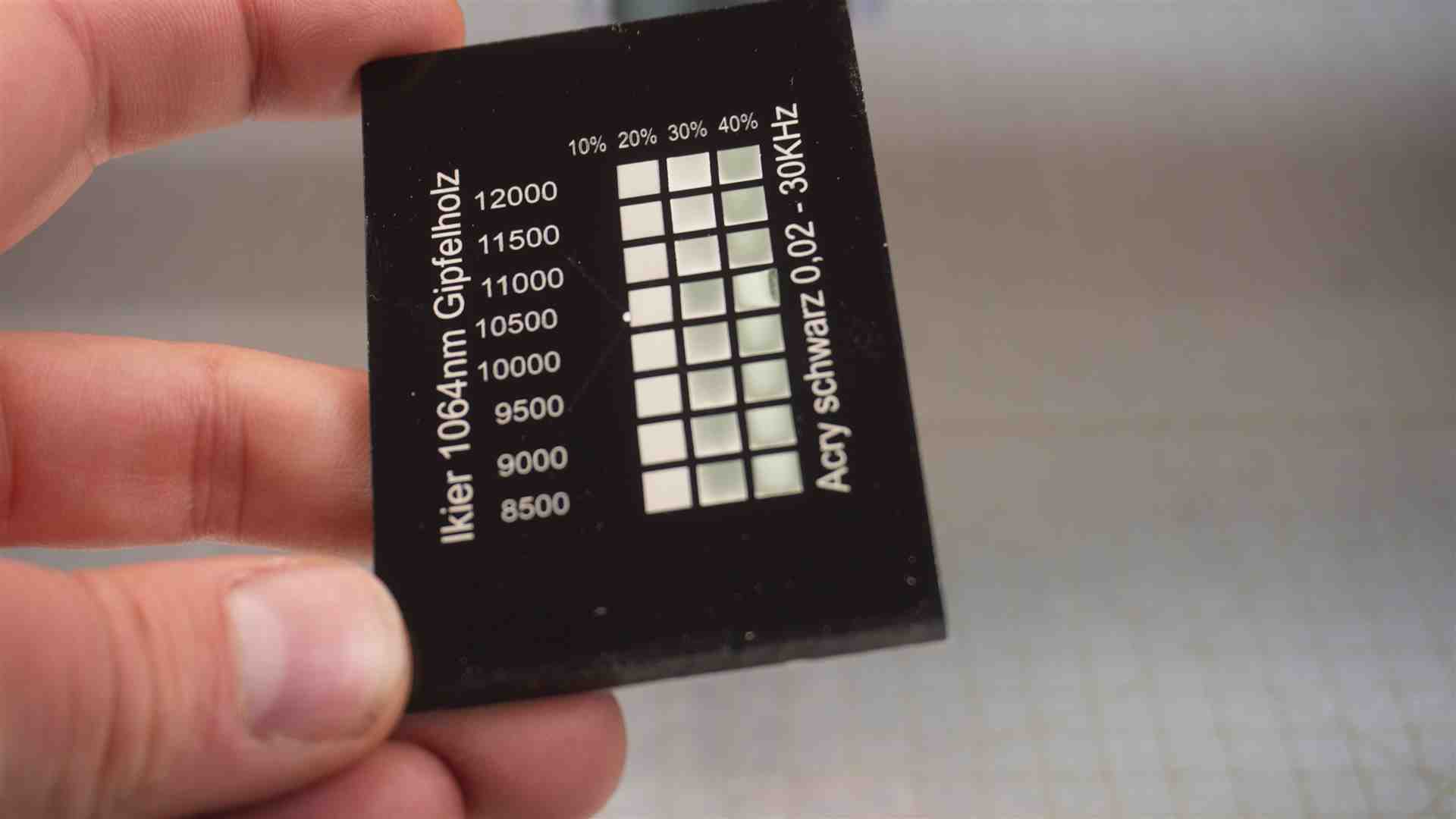

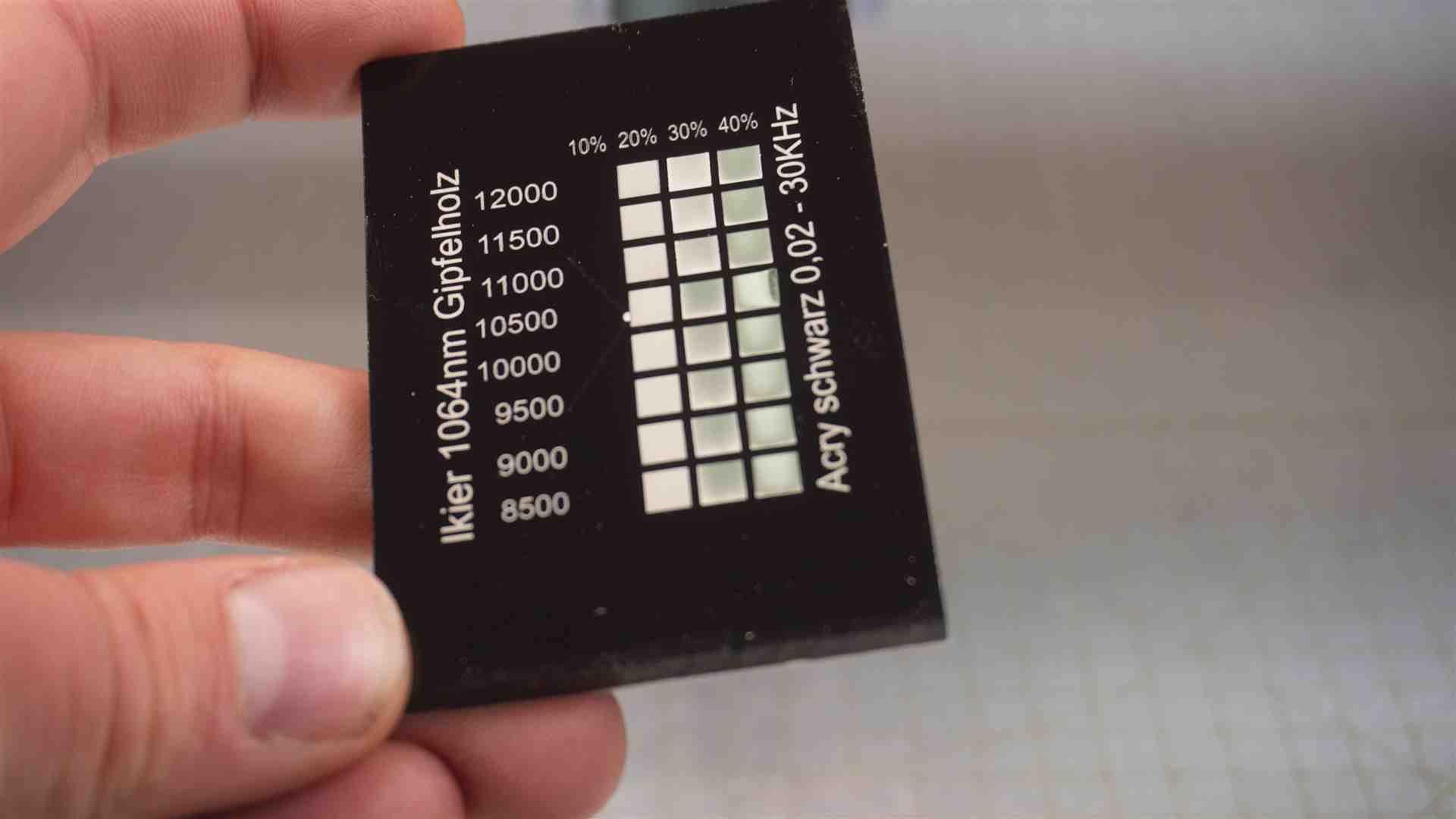

– Speed und Powertest – Zeilenintervall 0,02 – 60KHz

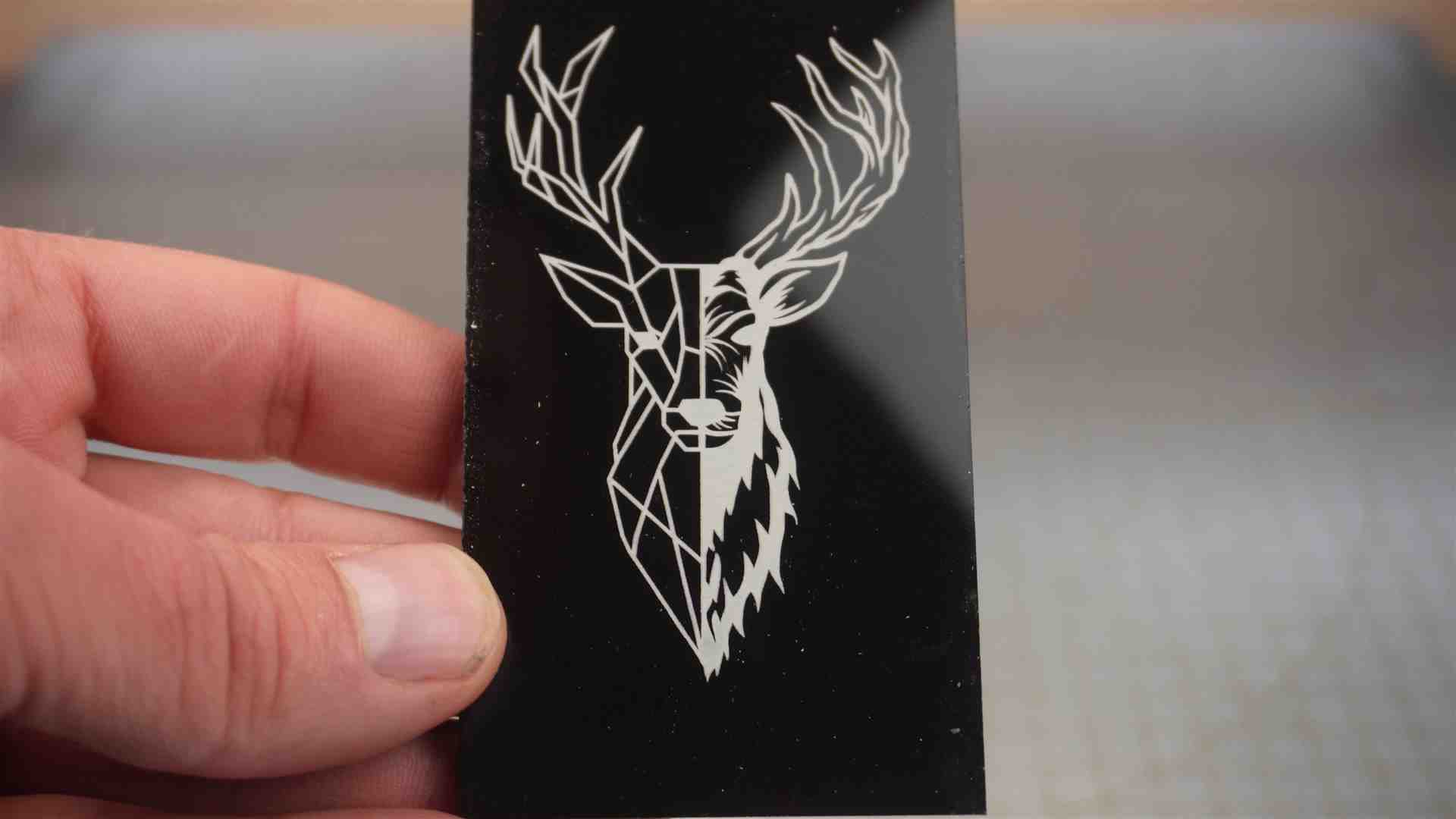

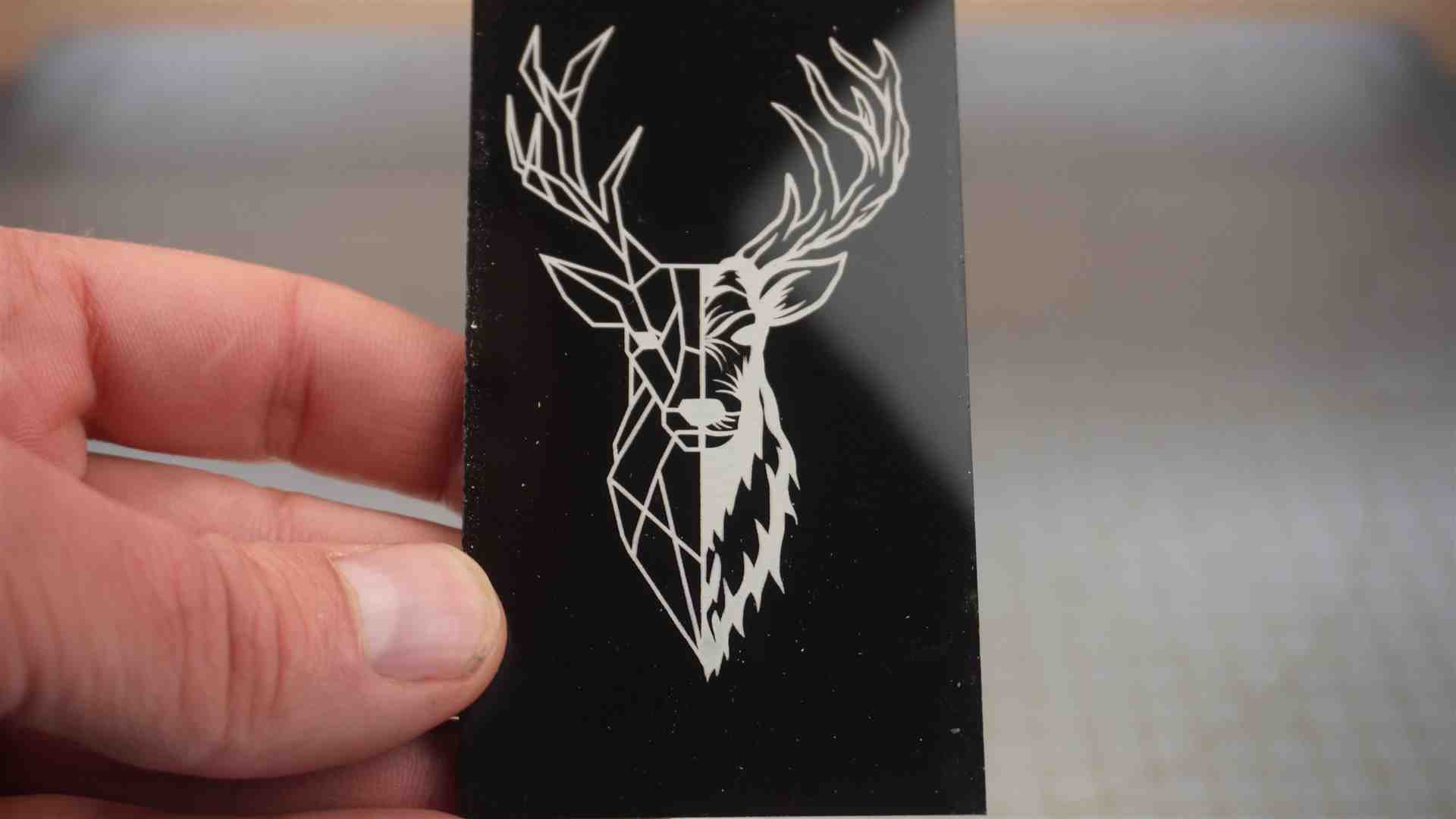

– Acryl schwarz Gravur 1000 mm/min / 20 % Power – Zeilenintervall 0,02 – 30KHz

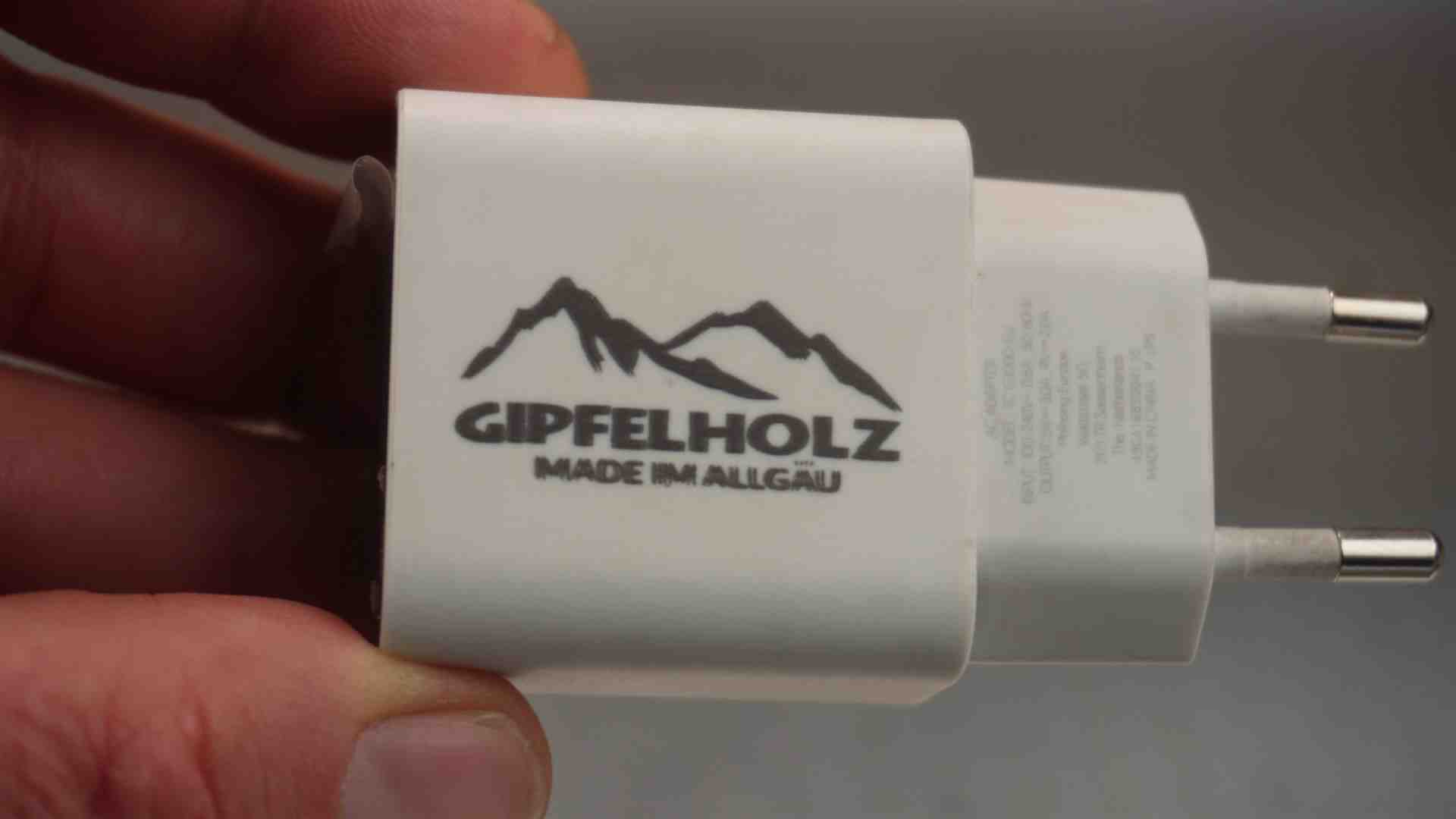

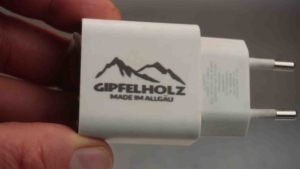

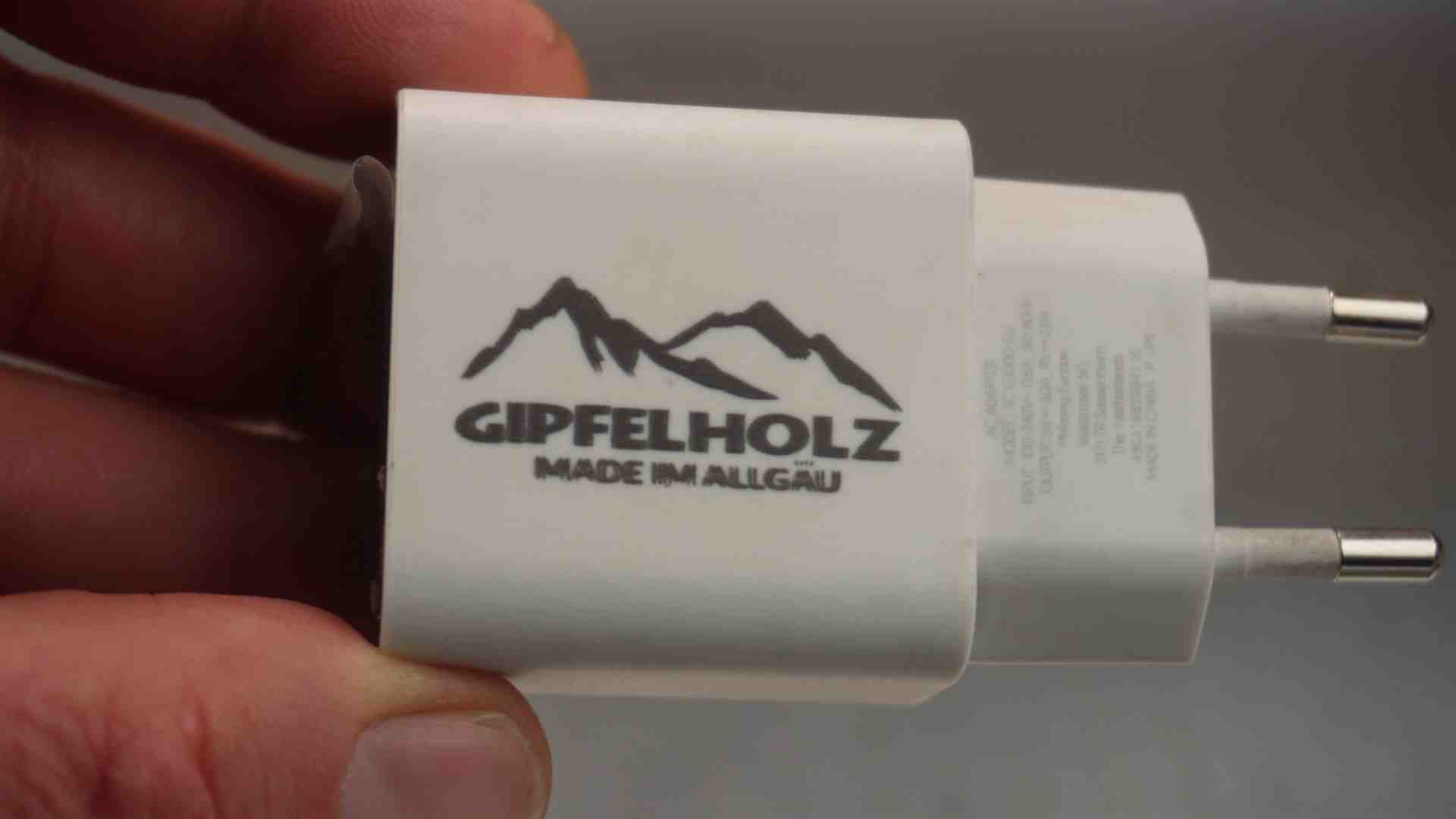

– Kunststoff weiß Netzteil: 8000 mm/min / 15 % Power – Zeilenintervall 0,01 – 30KHz

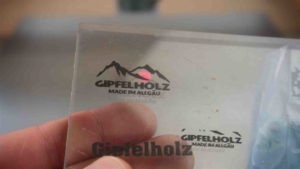

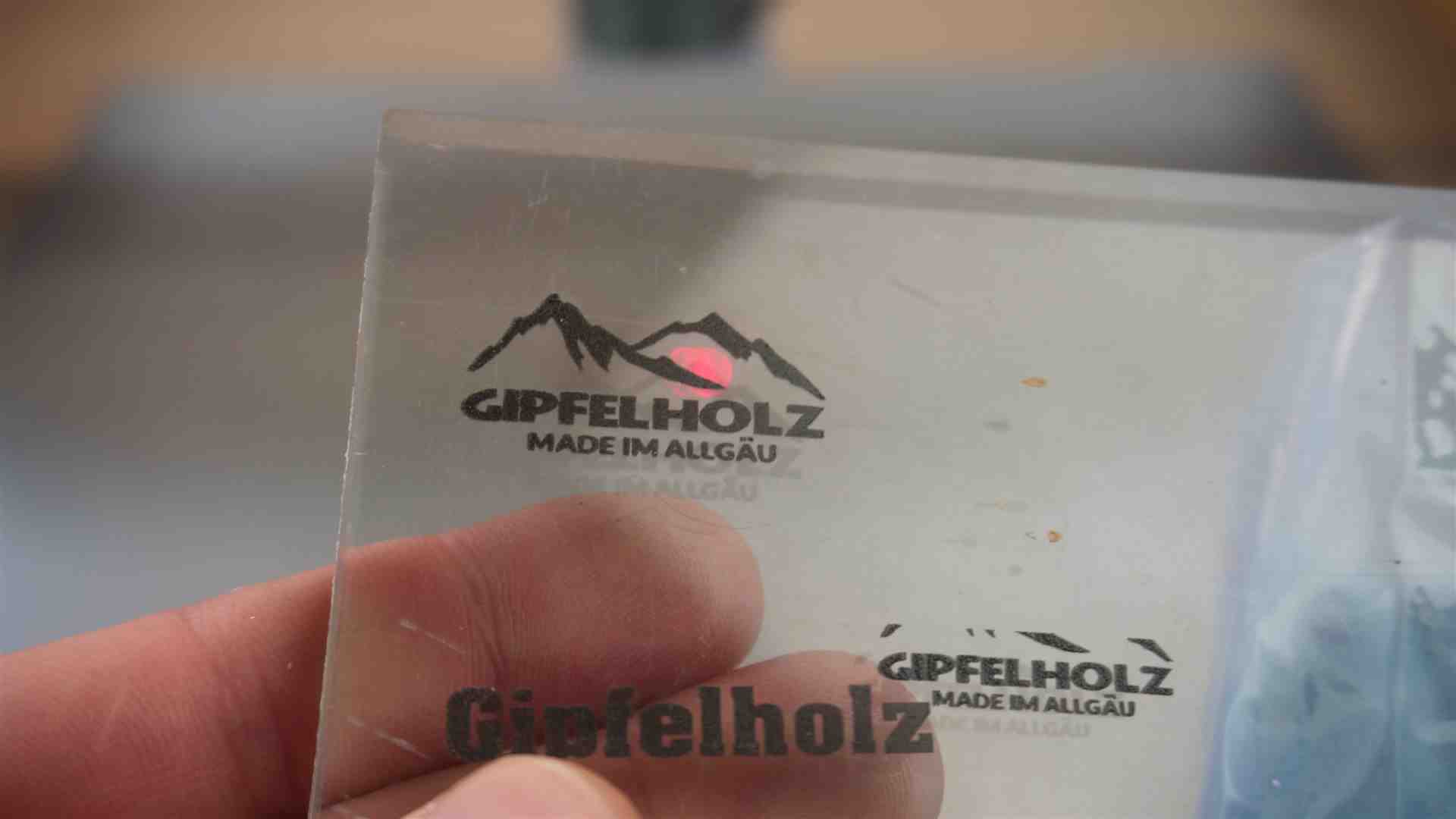

– Acryl klar – 1000 mm/min / 20 % Power – Zeilenintervall 0,01 – 30KHz ( Achtung: es gehen nur bestimmte Acrylarten – gestetet wurde ein GS Acryl mit 10 mm Stärke)



Stein und Schiefer

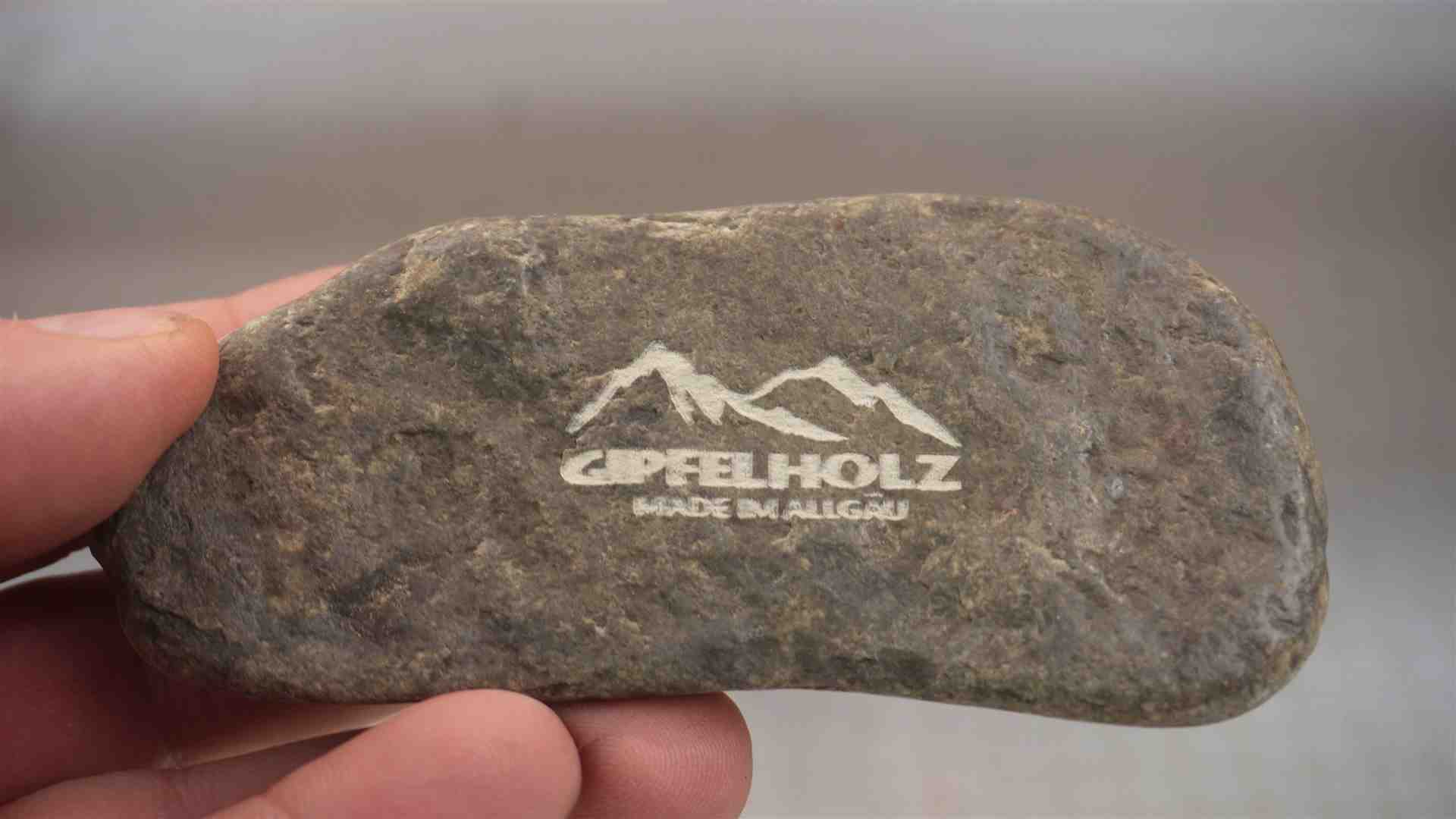

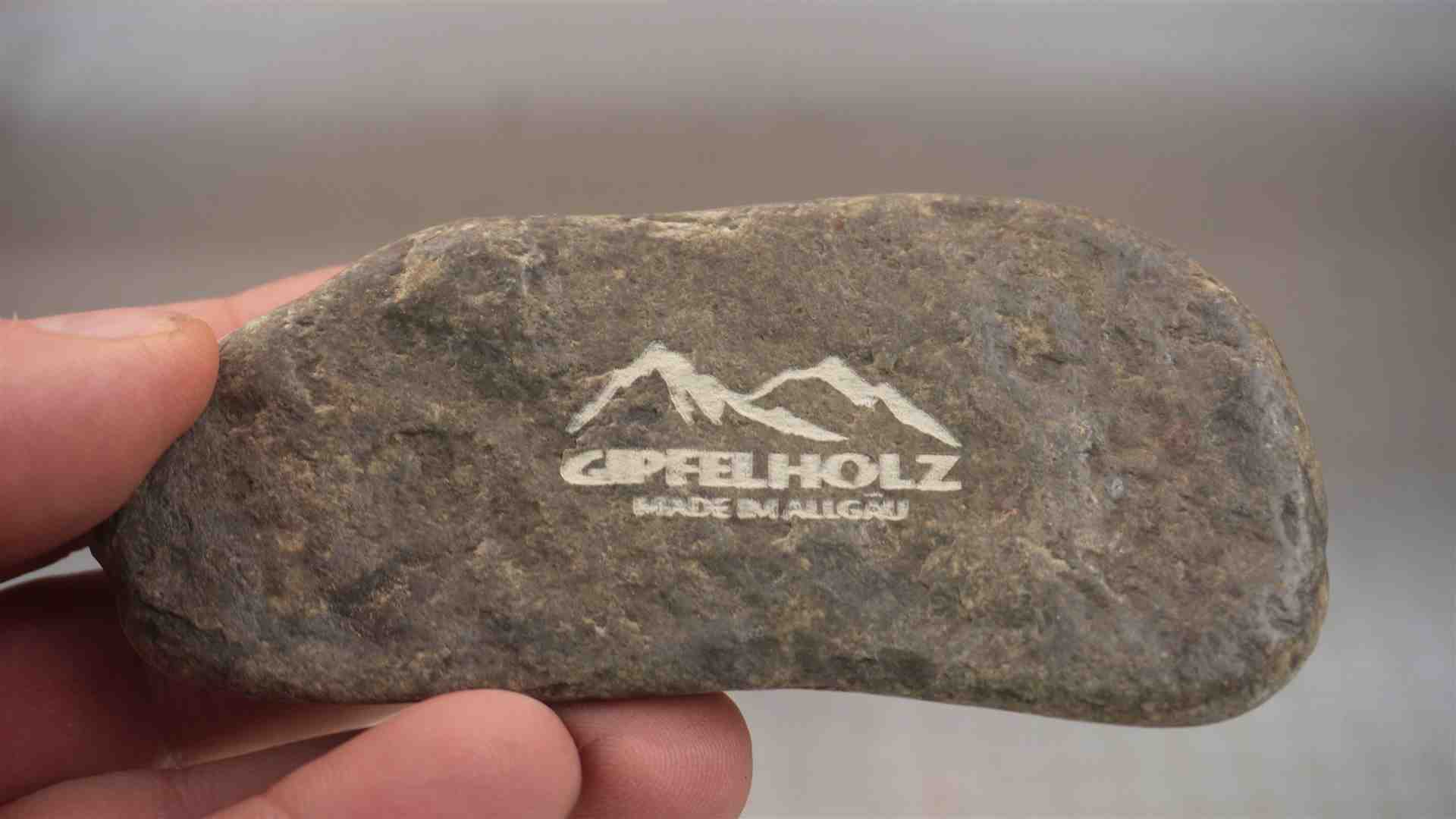

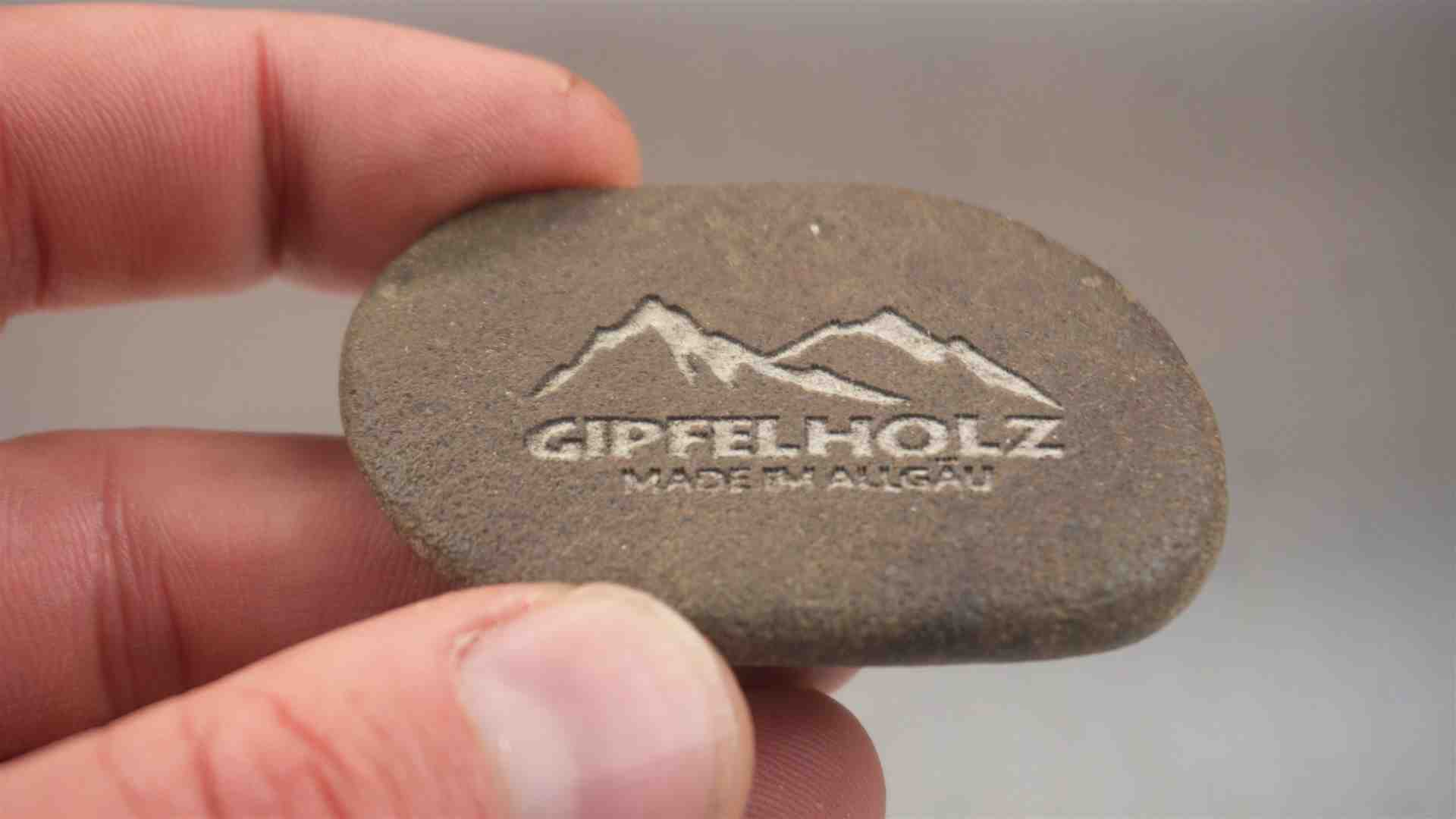

– Stein Gravur flach– 7000 mm/min / 80 % PowerZeilenintervall 0,01 – 30KHz – 1 Durchgang

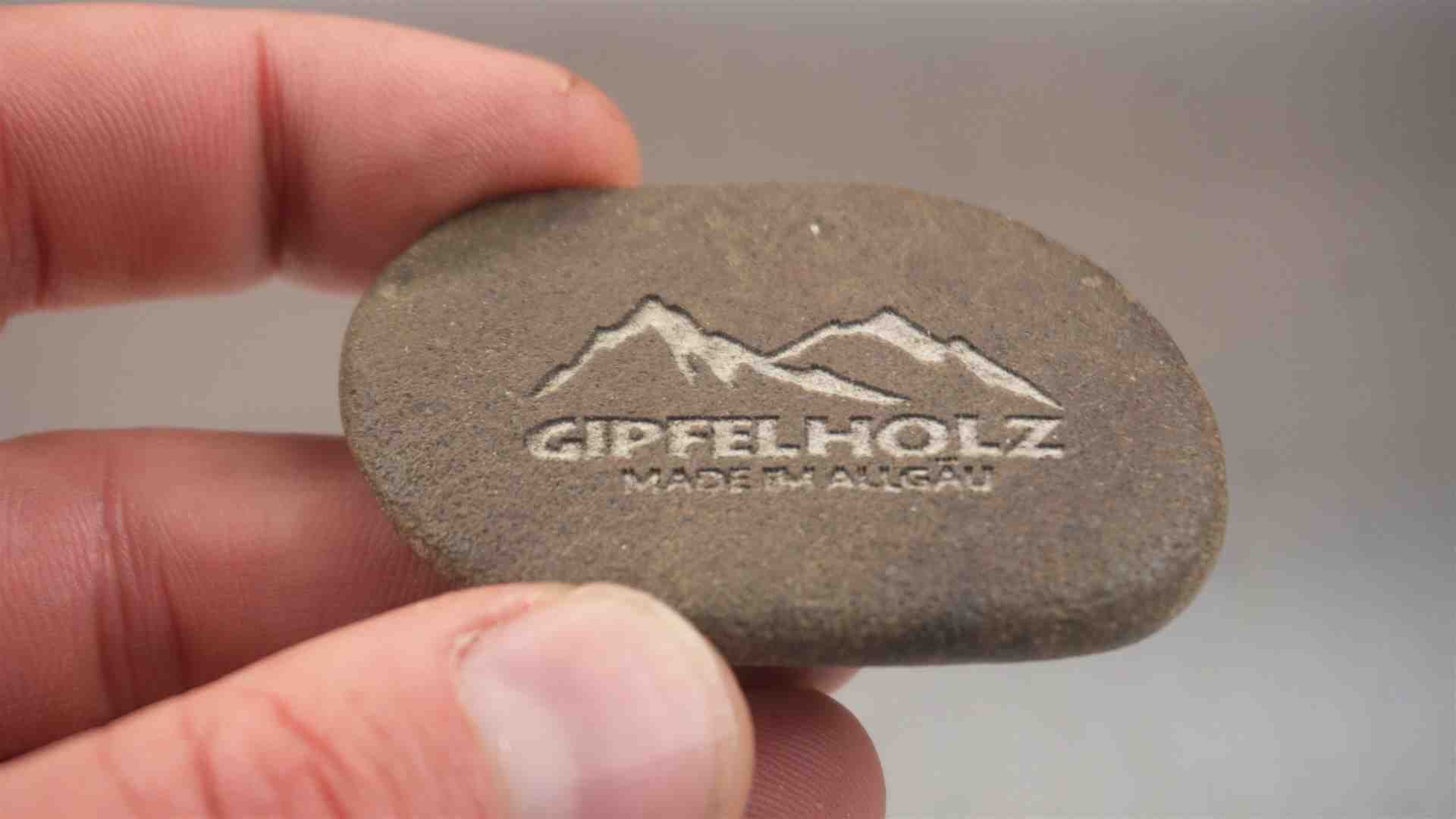

– Stein Gravur tief 7000 mm/min / 80 % Power – Zeilenintervall 0,01 – 30KHz – 3 Durchgänge

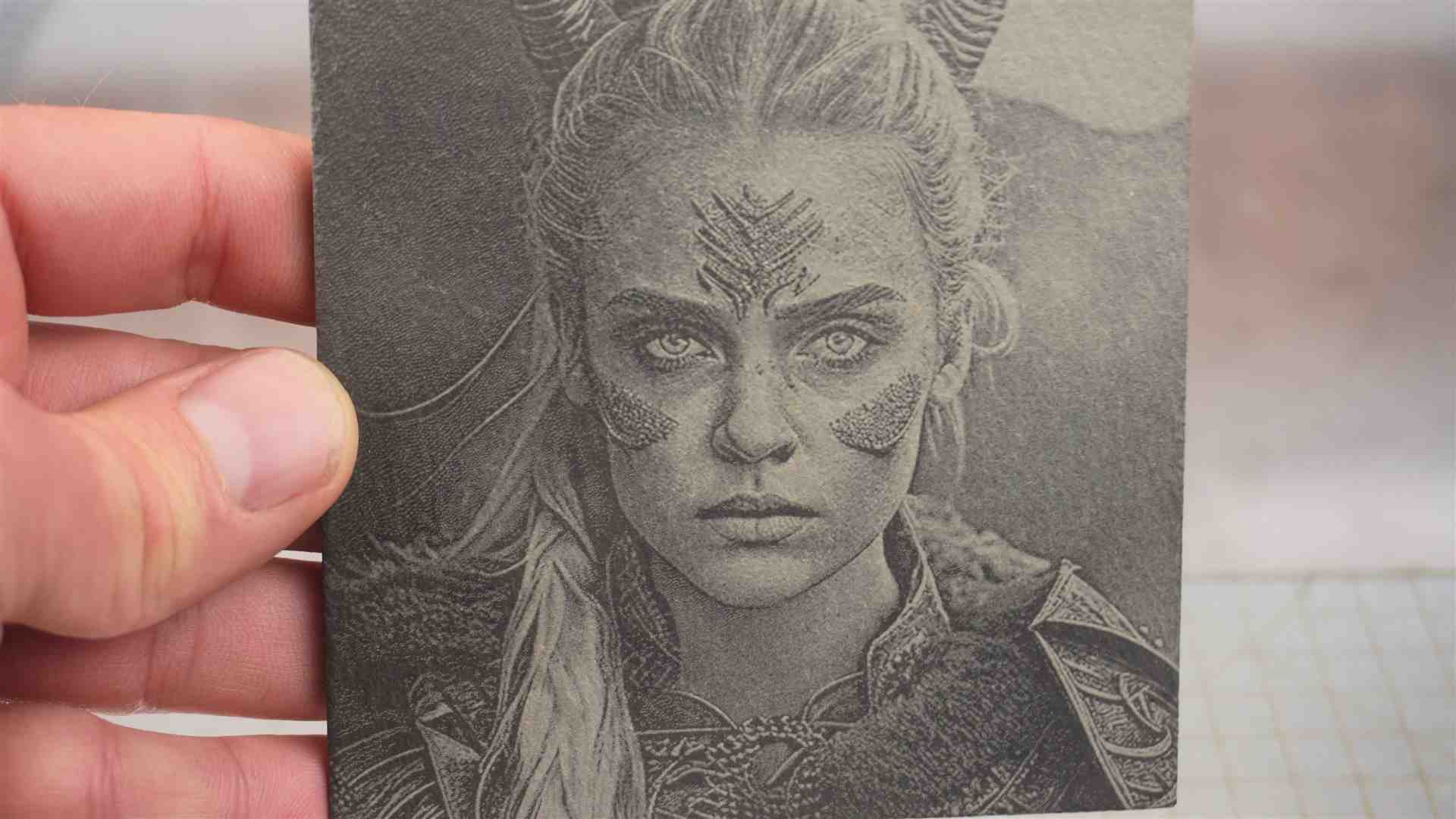

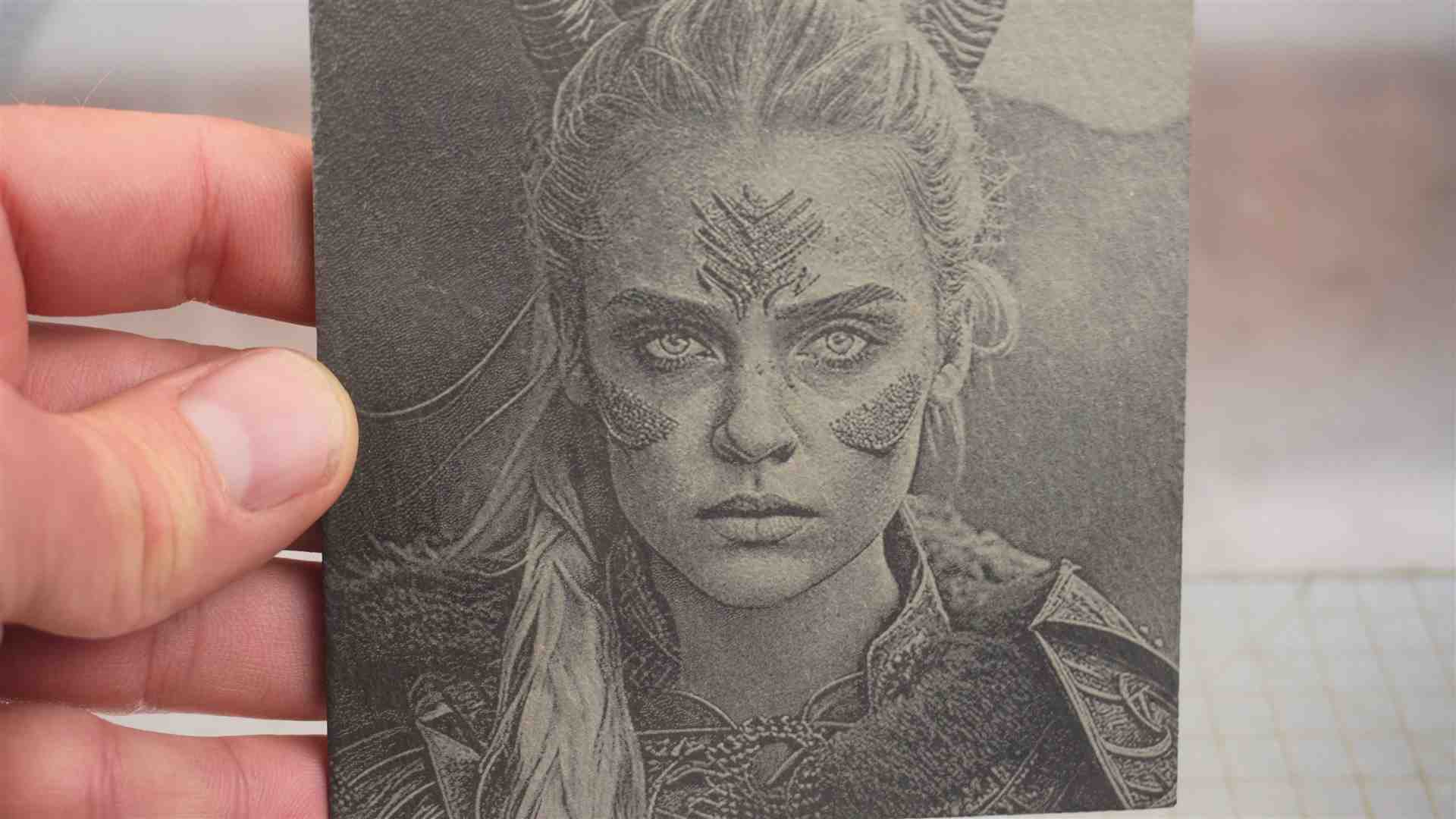

– Schiefer Gravur  4000 mm/min / 60 % Power – Pass Through – 30KHz



Bild für Schiefer vorbereiten

Das Foto wurde in Image-R bearbeitet – Norton black Slate – speichern unter bmp Datei. Im Image-R wird das Bild automatisch auf negativ gesetzt.

In Lightburn mit Pass through lasern.





*******************************************************************************

Atomstack MR20 und iKier 1064nm 20W Faser Laser kaufen





👉 Atomstack MR20 1064nm direkt bei Atomstack kaufen*

👉 iKier 1064nm 20W direkt bei Amazon kaufen *

👉 iKier K1 Pro 1064nm mit Rahmen bei Atomstack kaufen *





👉 iKier 1064nm 20W Faser Laser bei ikier kaufen *

👉 iKier K1 Pro 1064nm mit Rahmen bei iKier kaufen *







Weiteres Zubehör



• 👉 Laserschutzbrille für 1064nm : Brille*
• 👉 Erhöhungen für Ikier Pro Max auf Amazon: Erhöhungen
• 👉 Erhöhungen Pro Max bei Ikier: Erhöhungen
• 👉 Erweiterungskit für Ikier K1 Laser: Erweiterung
• 👉 Rotary Roller R1 und R2  zum graviern zylindischer Objekte: Rotray R1*
• 👉 Rotary Roller R1 : Rotray R1*
• 👉 Laser – Schneid Gitter – : Honeycomp Working Table Atomstack*
• 👉 Lightburn Kamera von Atomstack: https://shrsl.com/3wpku*
• 👉 Alle Zubehörteile auf einen Blick: https://shrsl.com/3gfdt*
• 👉 Vergrösserungs Kit für Laserbereich 850×410 mm : Extension Kit*



Materialien zum Lasern

👉 Visitenkarten Alu zum Lasern: *

👉 Edelstahl Visitenkarten

👉 Flaschenöffner Alu: *

👉 Alu Tags in verschiedenen Farben *

👉 Edelstahl Schlüsselanhänger *

👉 Edelstahl Thermoskanne

👉 Edelstahl Ketten Anhänger polliert *

👉 Hundemarken – Erkennungsmarken rund *

👉 Acrylglas in Schwarz verschiedene Größen  *



*******************************************************************************



• Software LightBurn: https://lightburnsoftware.com/
• 3D Druck: Halter für Laser auf der Grundplatte mit Erhöhungen: Datei von Thingiverse

SEID FAIR

Ihr könnt Euch die unten stehenden Dateien kostenlos downloaden – Es wäre fair, wenn Ihr eine kleine Spende da laßt. Es ist viel Arbeit das alles bereitzustellen. Ihr würdet den Kanal Gipfelholz damit unterstützen , somit kann ich immer wieder was kostenlos zur Verfügung stellen. Andere verkaufen Ihre Dateien – das möchte ich in Zukunft vermeiden. Vielen Dank



👉  ÜBER EINEN AMAZON GUTSCHEIN würde ich mich am meisten freuen. Betrag ist frei wählbar.

e-Mail Adresse : info@gipfelholz.de



👉 HIER KÖNNT IHR PER PAYPAL ETWAS SPENDEN



👉 RASTER GITTER von Gipfelholz / Laser Gitter / Grid 410×410 als Lightburn – für Faser Laser 20W ausgelegt – Gravur auf verzinkem Stahl Blech



👉 Speed und Powertest Lightburn für iKier 1064nm 20Watt –

4 Dateien – Kunststoff – Acryl – Metall 0,01 – 0,05 – alle 30KHz







*******************************************************************************



PS: ich fahre den Laser nur selten mit 100% Leistung. Somit habt Ihr länger Freude an dem Laser.  Deshalb sind die Test immer nur mit max. 90% Leistung angelegt.

Bitte achtet ebenso auf die Sicherheit. Laßt den Laser im Betrieb nie unbeaufsichtigt. Setzt eine Laserschutzbrille auf und saugt die Luft ab.
