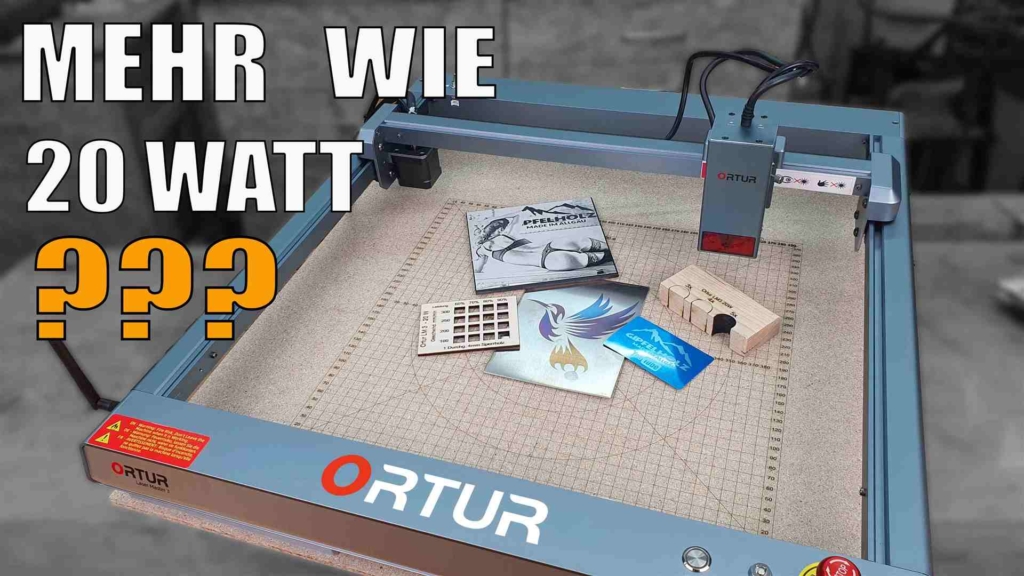

Ortur Laser Master 3 20Watt



Nach der erfolgreichen Video Vorstellung des Laser Master 3 von Ortur, kommt nun der Nachfolger unter die Lupe.

Gipfelholz testet den Ortur Laser Master 3 mit 20 Watt Modul.

Im Endeffekt ist der Rahmen gleich geblieben, nur das Lasermodul wurde geändert.



Lohnt sich das 20 Watt Laser Modul ?  Ich schaue mir den Laser genau an.

Im Video baue ich den Laser mit Euch zusammen auf. Wir testen verschiedenste Materialien.



– Ortur Laser Master 3 20Watt Test – Testbericht – Ortur LM 3 20 Watt Test – Ortur Laser Master 3 Erfahrungen



Vorteile Ortur Laser Master 3   schnell im Überblick:



• Dual Laser – 4 Laser über einen Spiegel gebündelt
• Laserfokusbereich  0,08 * 0,08 mm
• Lasergeschwindigkeit 20.000 mm/min
• 7 Sicherheitsfeature
• Not-Aus-Taster
• Reset Knopf
• Absperrbar
• Steuerbar über APP
• Laser besitzt einen Fixfokus und ist leicht von der Höhe einzustellen.
• Filter-Panorama-Glas
• Alle Besitzer des Ortur Laser Master 3 10 Watt können Ihren Laser mit dem neuen 20 Watt Modul nachrüsten. Das Lasermodul könnt ihr hier bestellen.  *

Nachteile Ortur LM 3 20Watt:

• Kleinerer Gravurbereich von 400 x 380 mm – im Gegensatz zum LM 3


• keine Möglichkeit den Laser fix auf eine Opferplatte zu schrauben.
• Höhenverstellung



Im Video zeige ich Euch:



• Lieferumfang

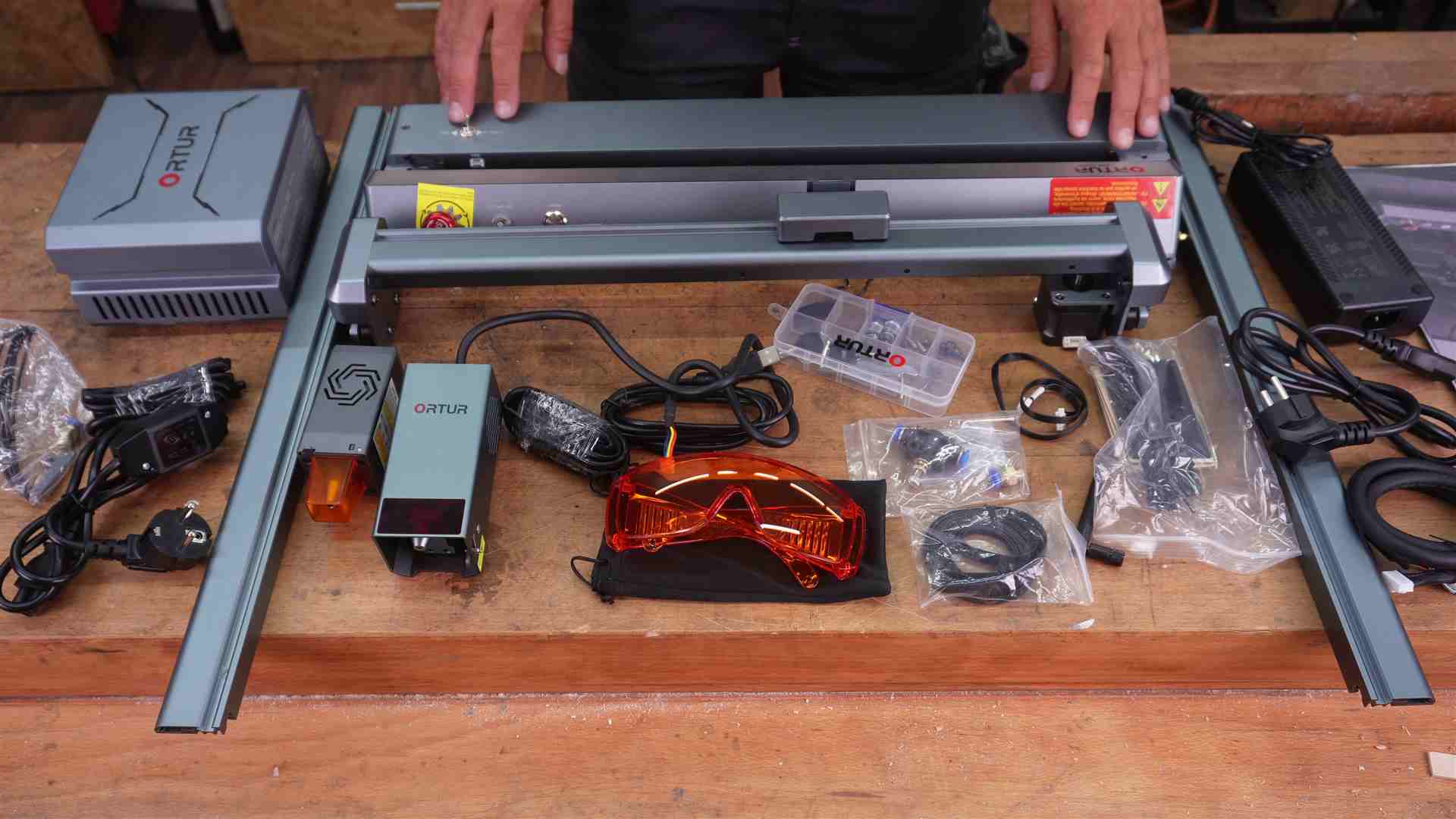

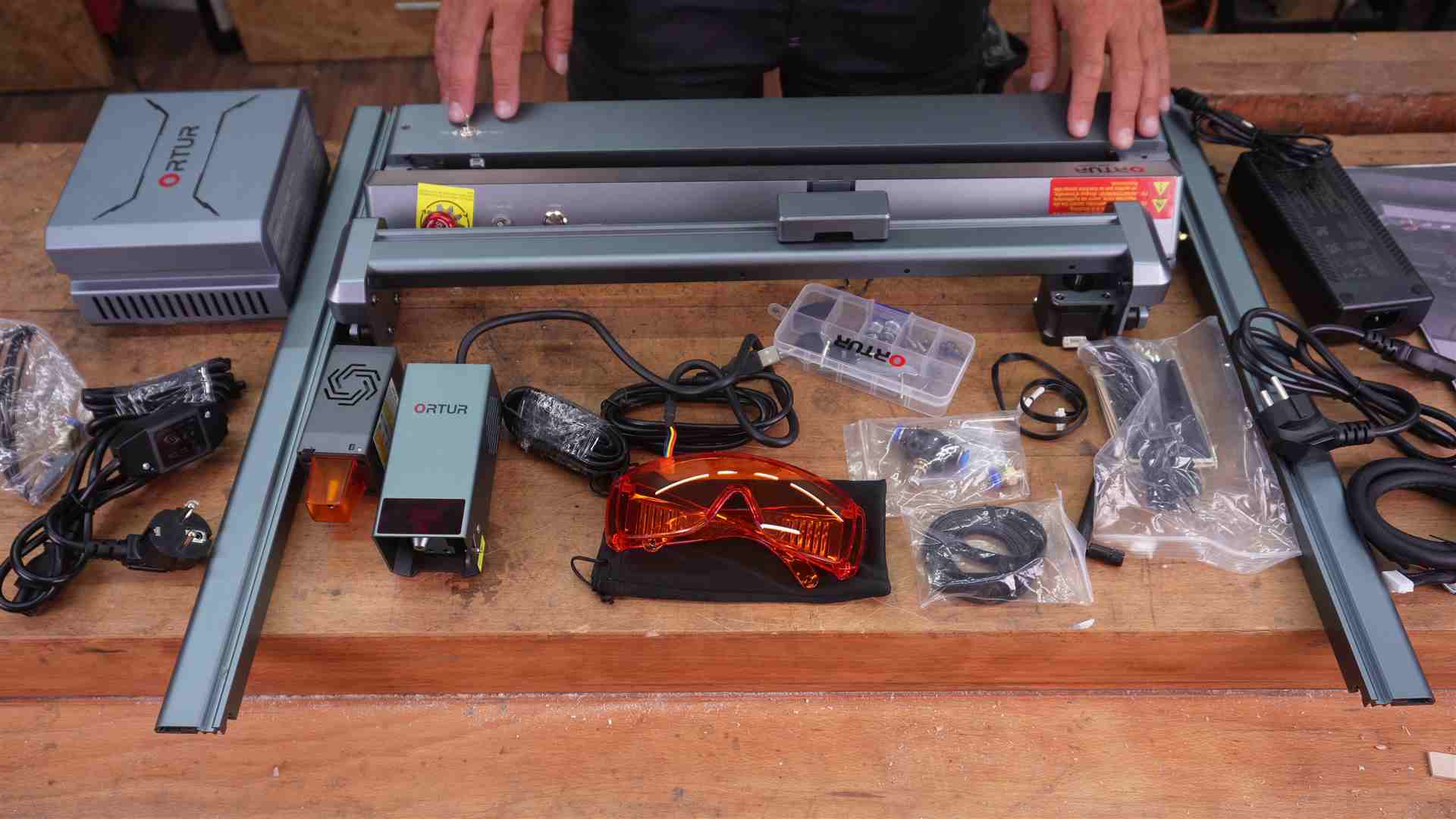

  Lieferumfang Ortur Laser Master 3 20 Watt



Der Aufbau des Ortur LM3 20 Watt ist sehr einfach und in ca. 15-20 Minuten erledigt.

• Sicherheitshinweise
• Softwareerklärung Light Burn
• Erste Laser Versuche – Was kann alles gelasert werden? – Was  bringt das 20 Watt Modul
• Fazit

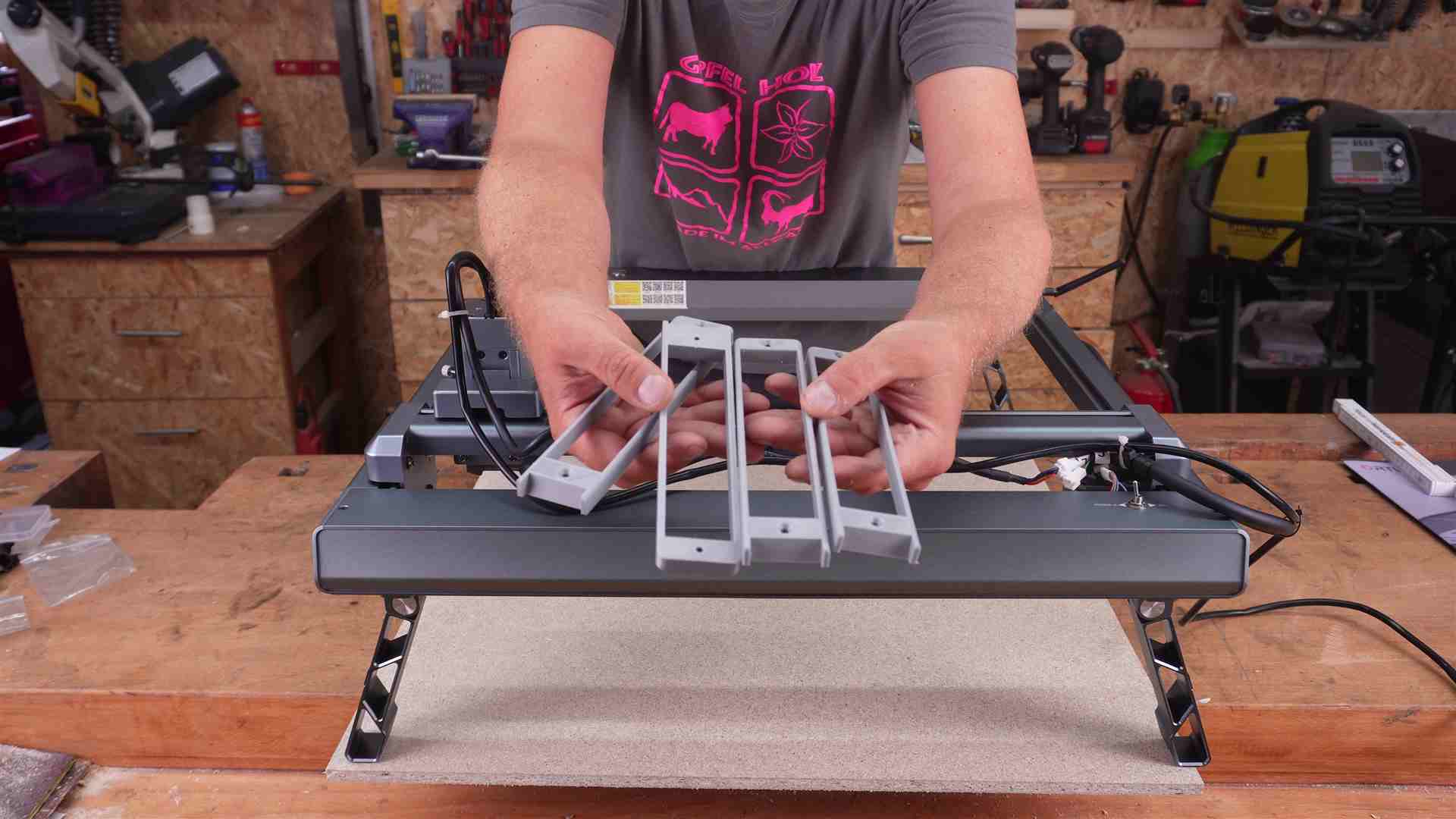

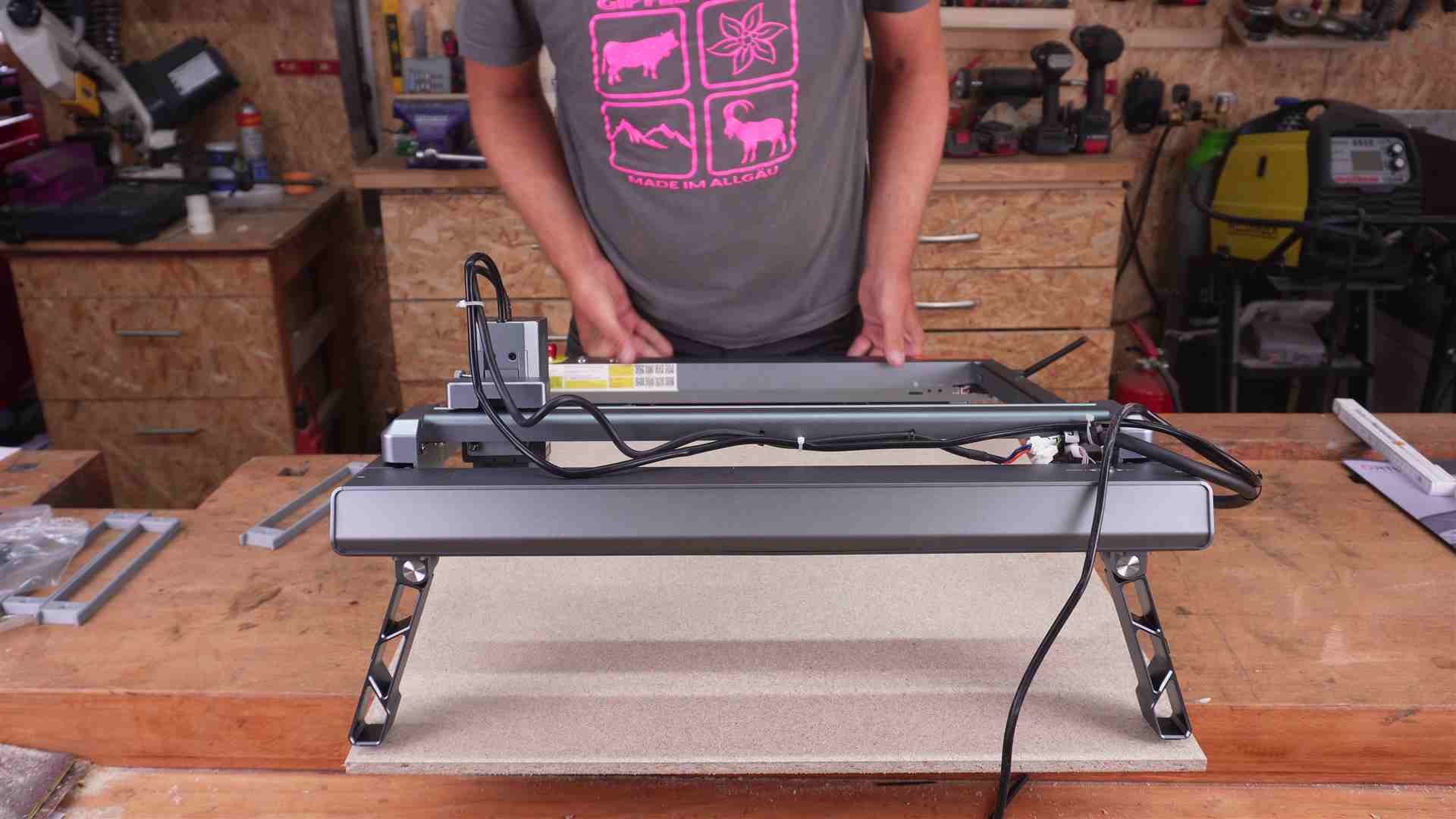

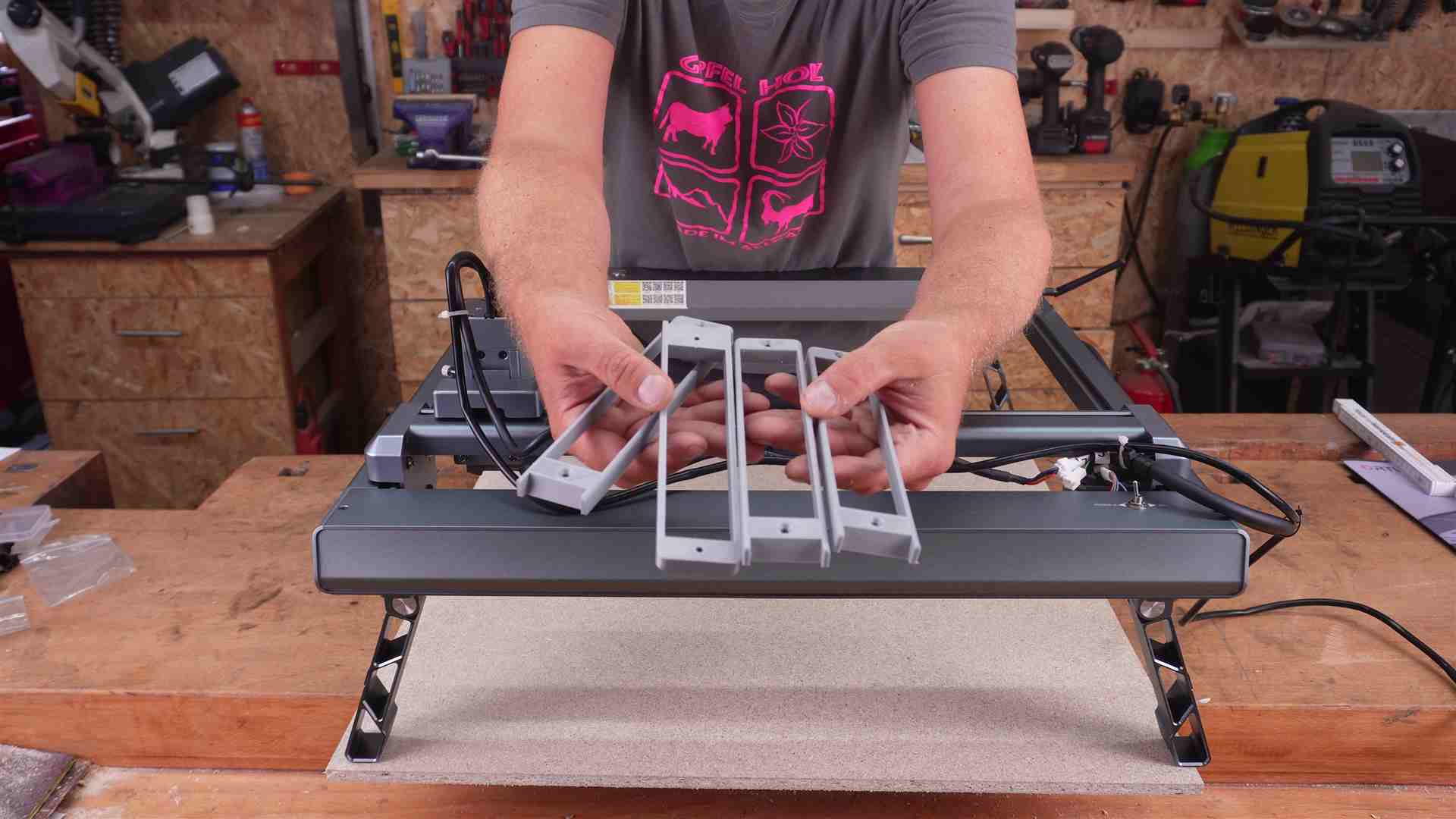

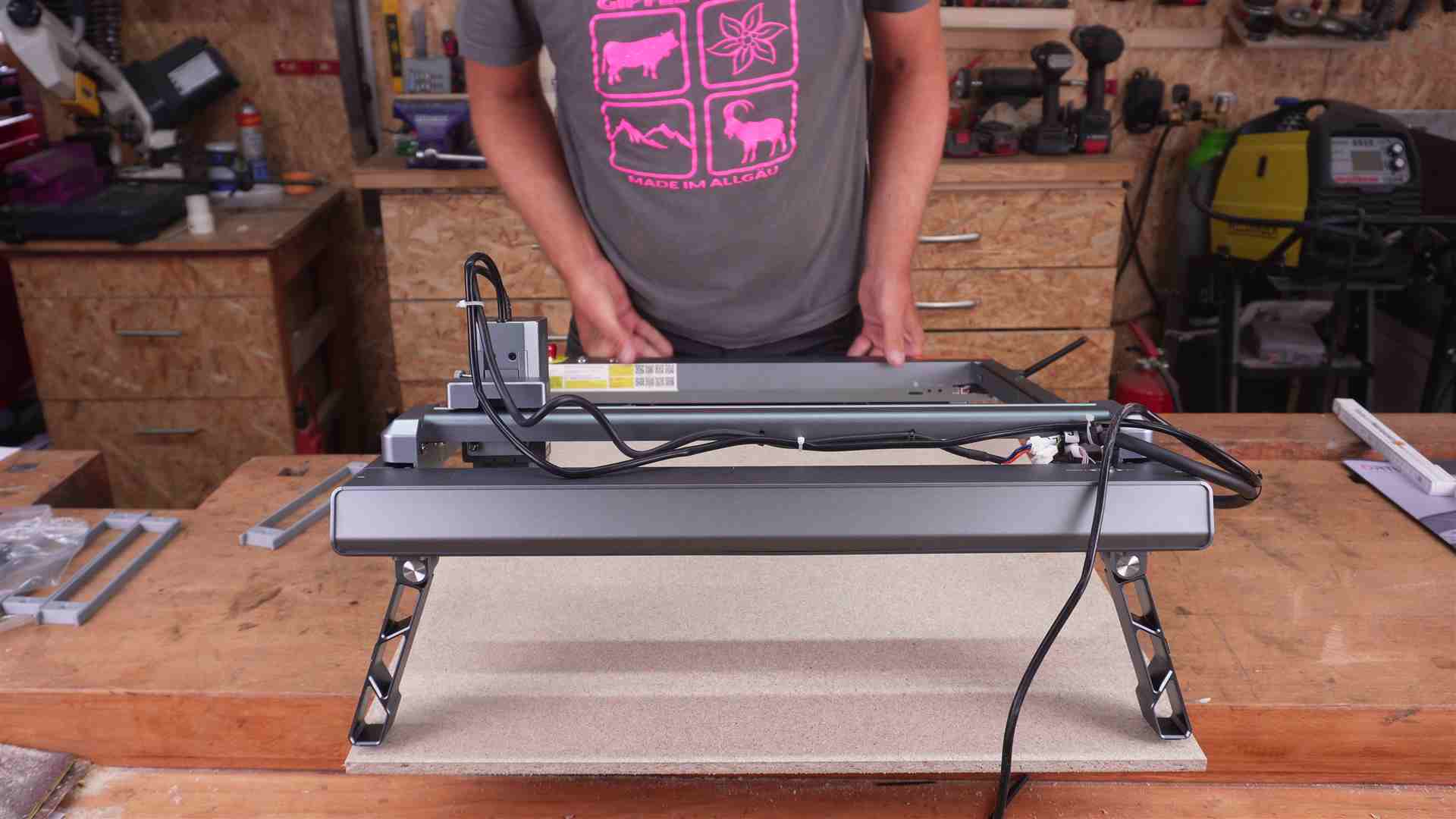

Als Zubehör bietet Ortur noch klappbare Füße für den OLM3.

Jedoch kann man diese nicht fest auf die Opferplatte verschrauben.

Es gibt eine Lösung für diese Problem. Mit dem 3D Drucker kann man sich Halter für die Füße drucken, damit



Lasern mit dem Ortur Laser Master 3 20Watt .



Achtung die angegebenen Werte gelten für den Ortur LM3 mit 20 Watt. Solltet Ihr Euch mit Eurem Laser unsicher von den Werten sein, empfehle ich Euch einen Speed und Powertest. Diesen könnt Ihr Euch kostenlos weiter unten Downloaden. Alle Sachen zum Lasern habe ich mit verlinkt.



• Achtung: Ich empfehlen Euch den Laser selten oder gar nicht auf 100% Leistung zu fahren.
• Alle Wert von mir sind Richtwerte und können je nach Material abweichen



Holz mit dem Diodenlaser schneiden

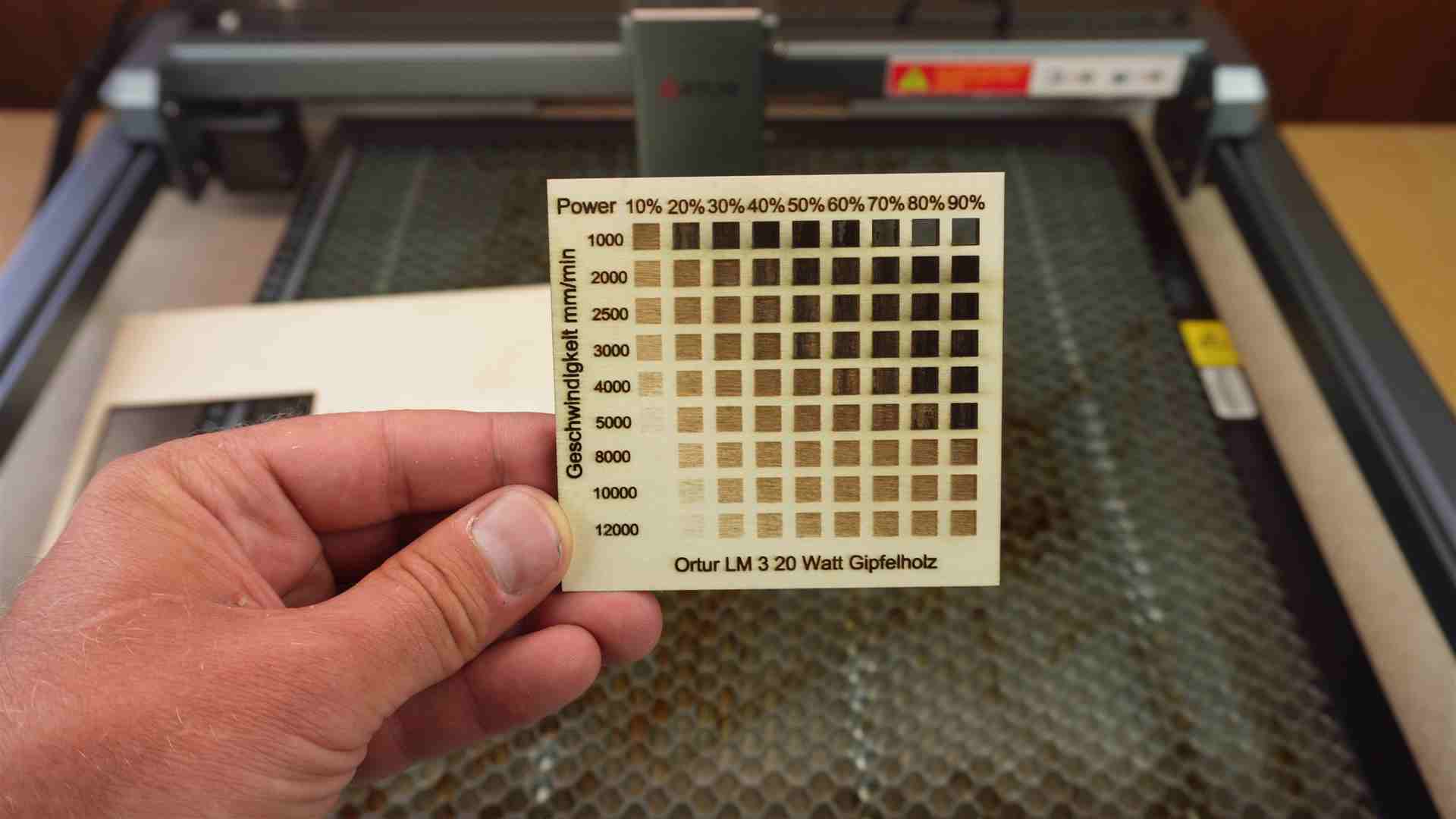

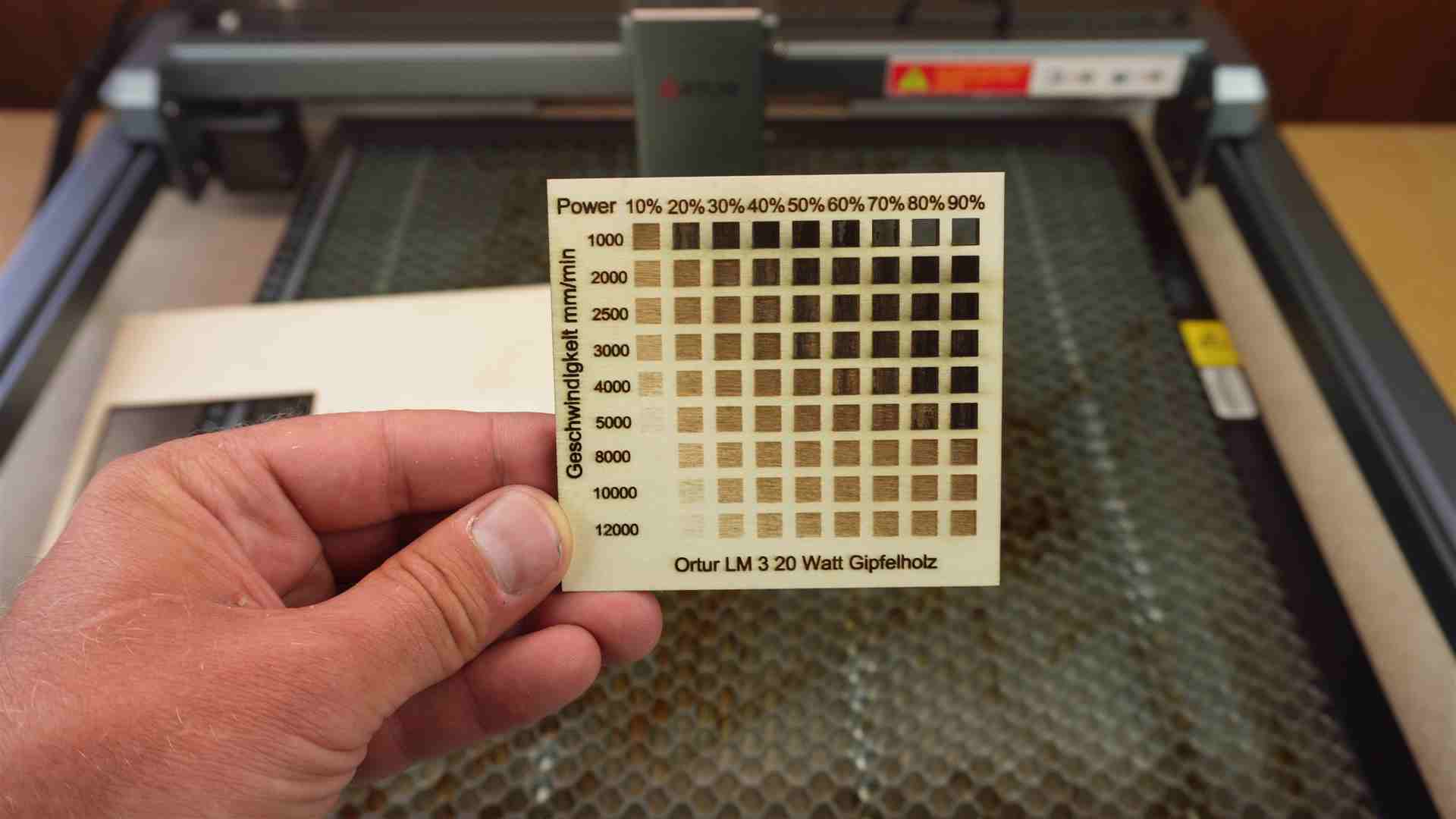

– Speed und Powertest Pappel Sperrholz

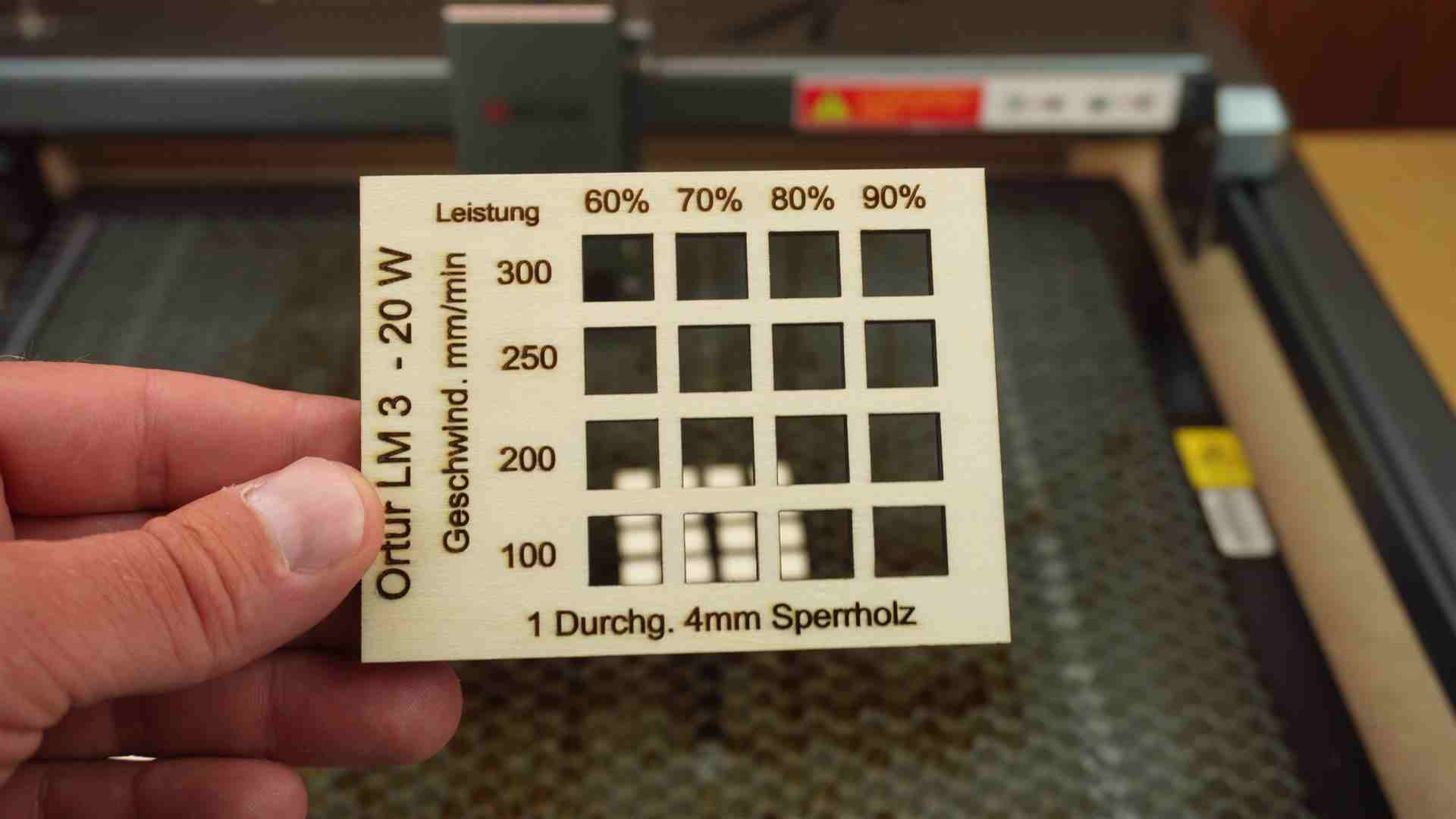

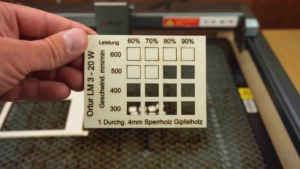

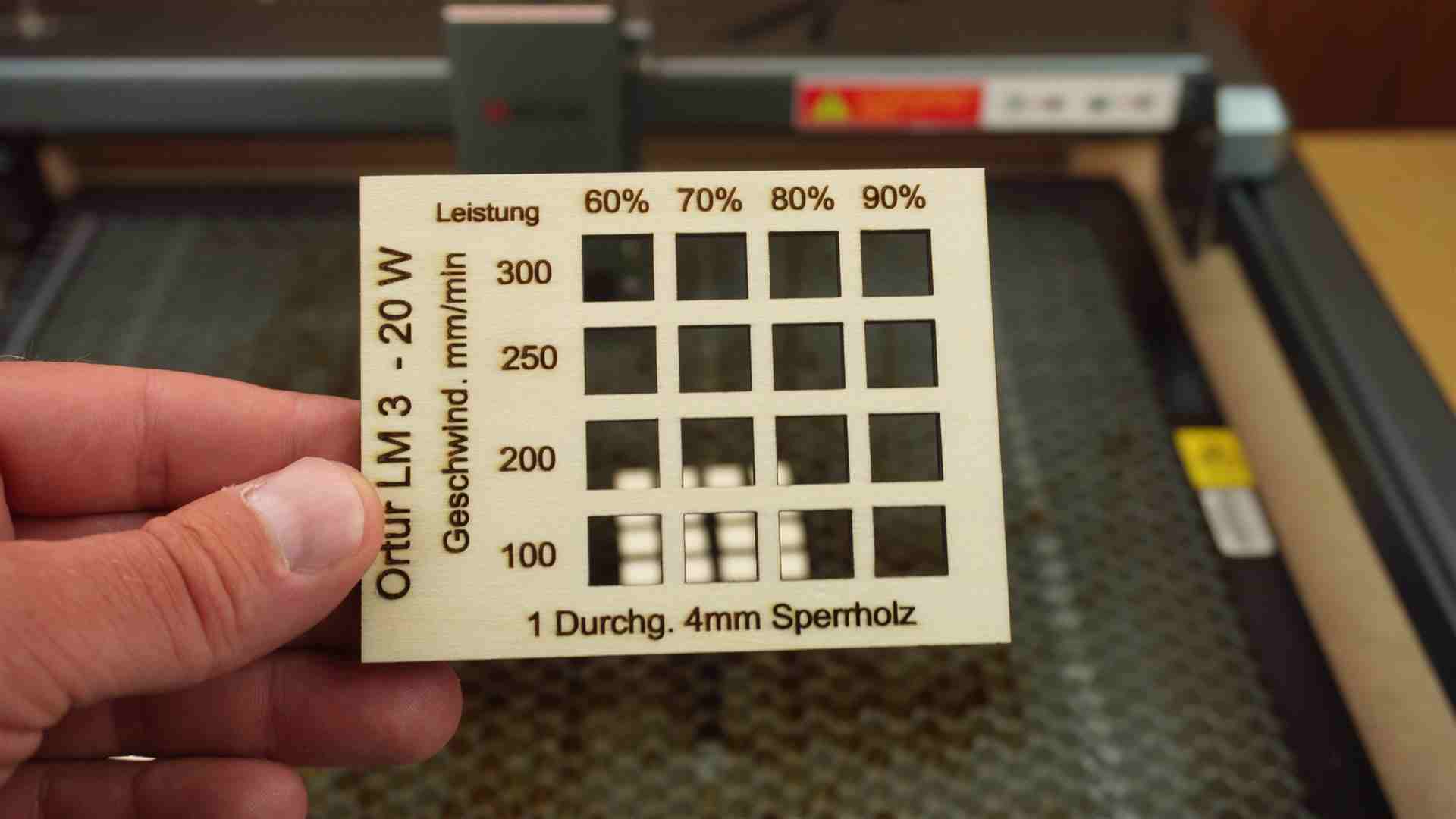

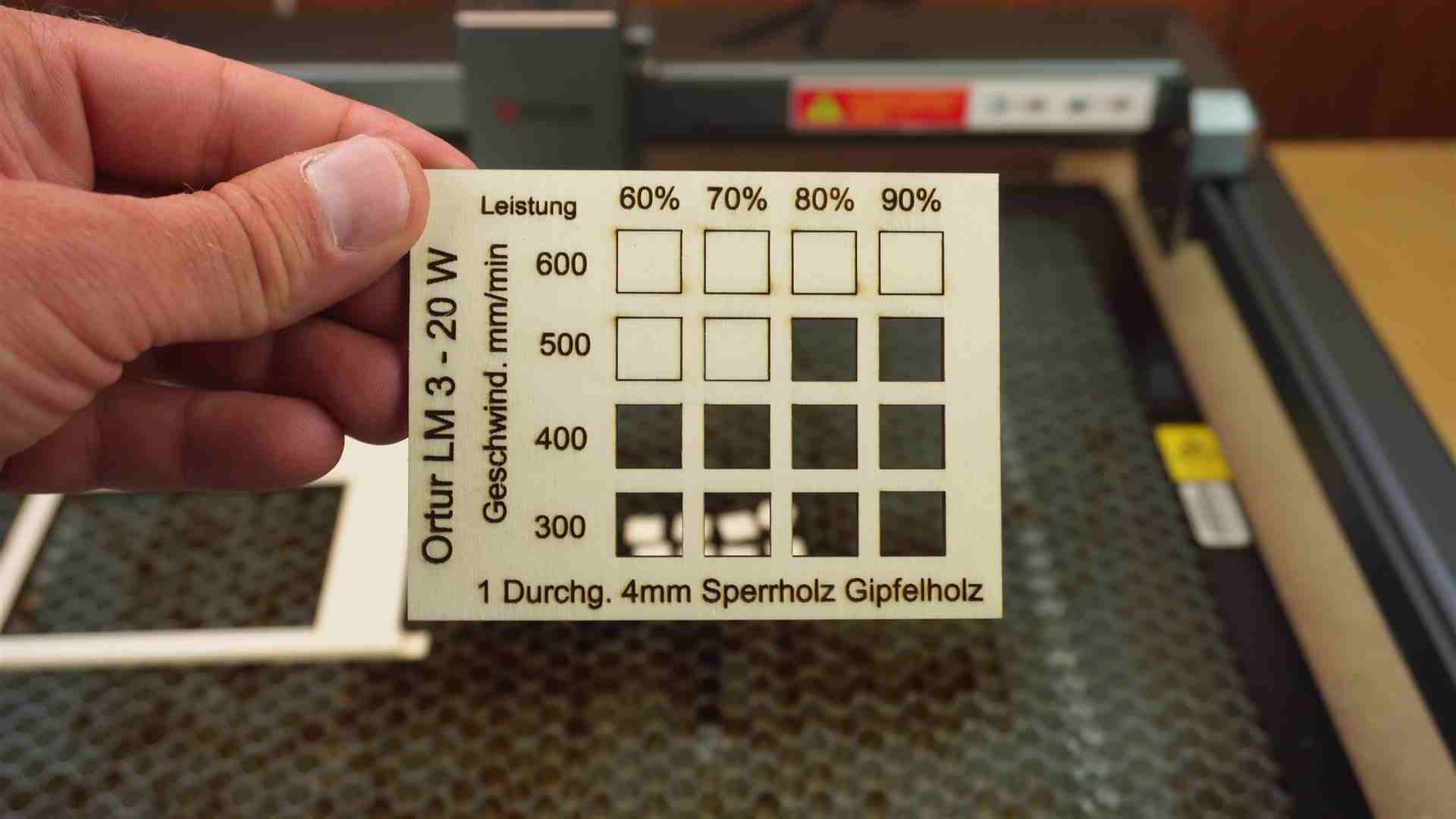

 – Schnitttest 4mm Pappel Sperrholz  1 Durchgang – Geschwindigkeit 100-300 mm/min

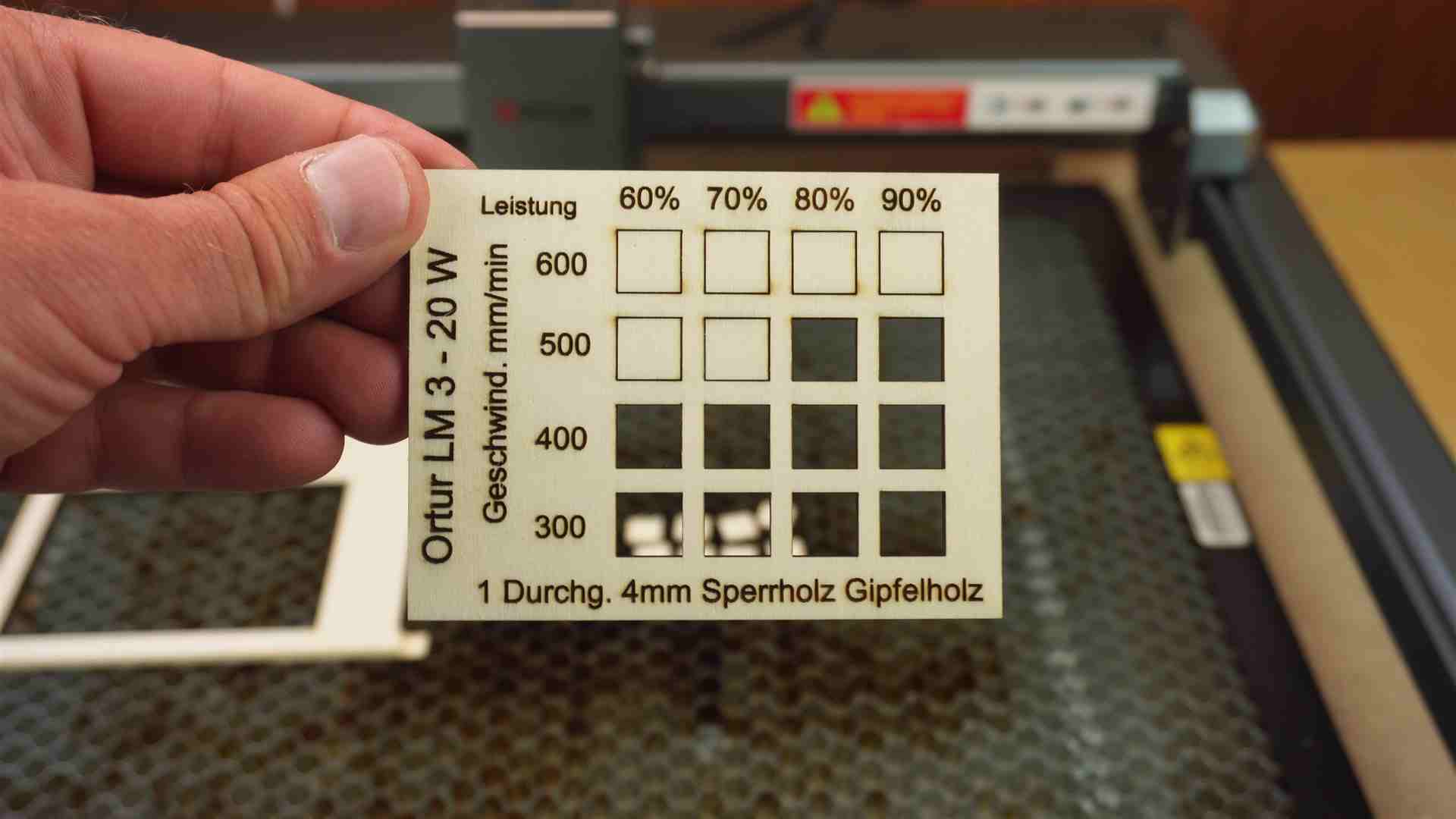

 – Schnitttest 4mm Pappel Sperrholz 1 Durchgang – Geschwindigkeit 300-600 mm/min

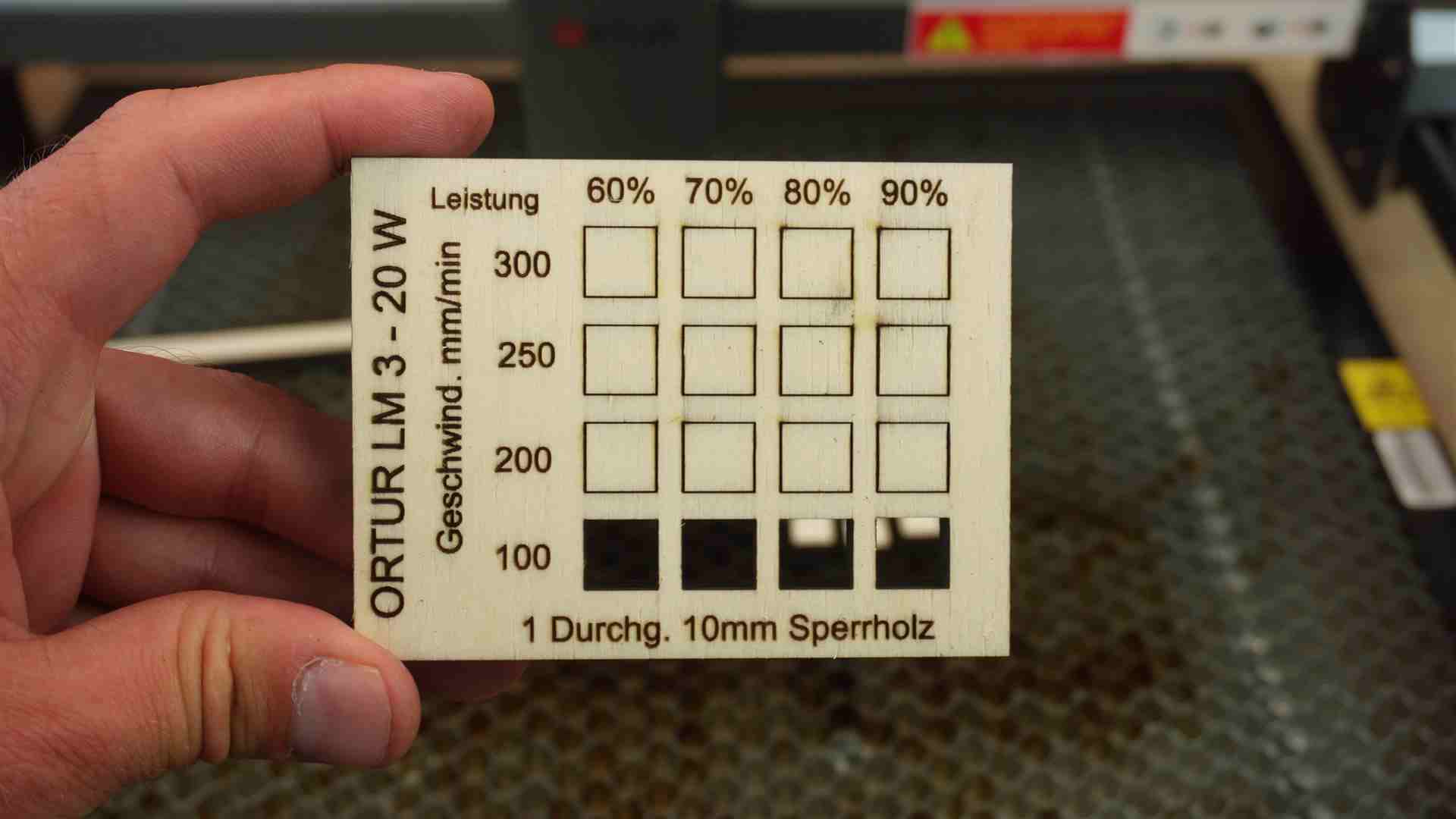

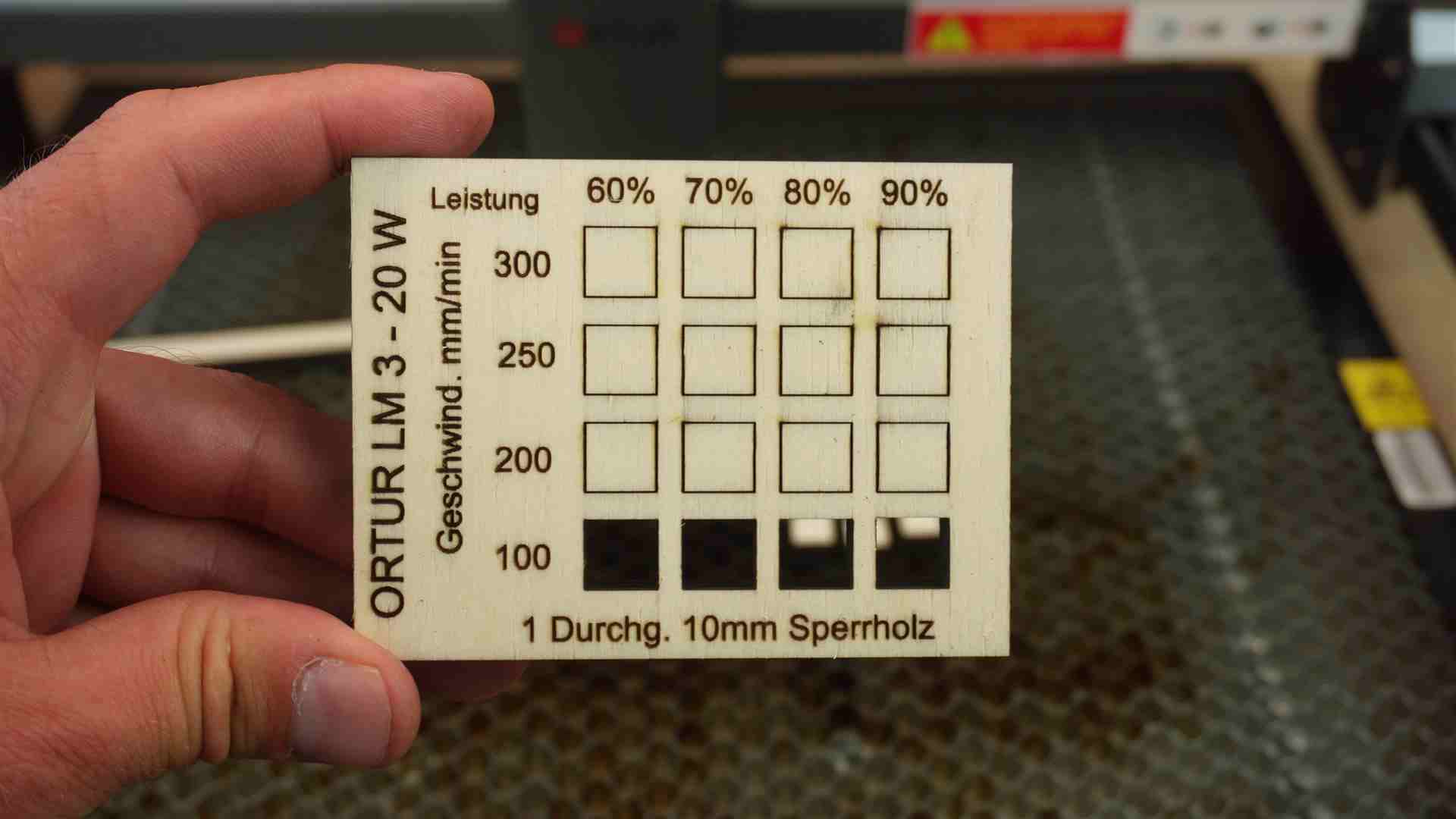

– Schnitttest 10mm Pappel Sperrholz  1 Durchgang – Geschwindigkeit 100-300 mm/min

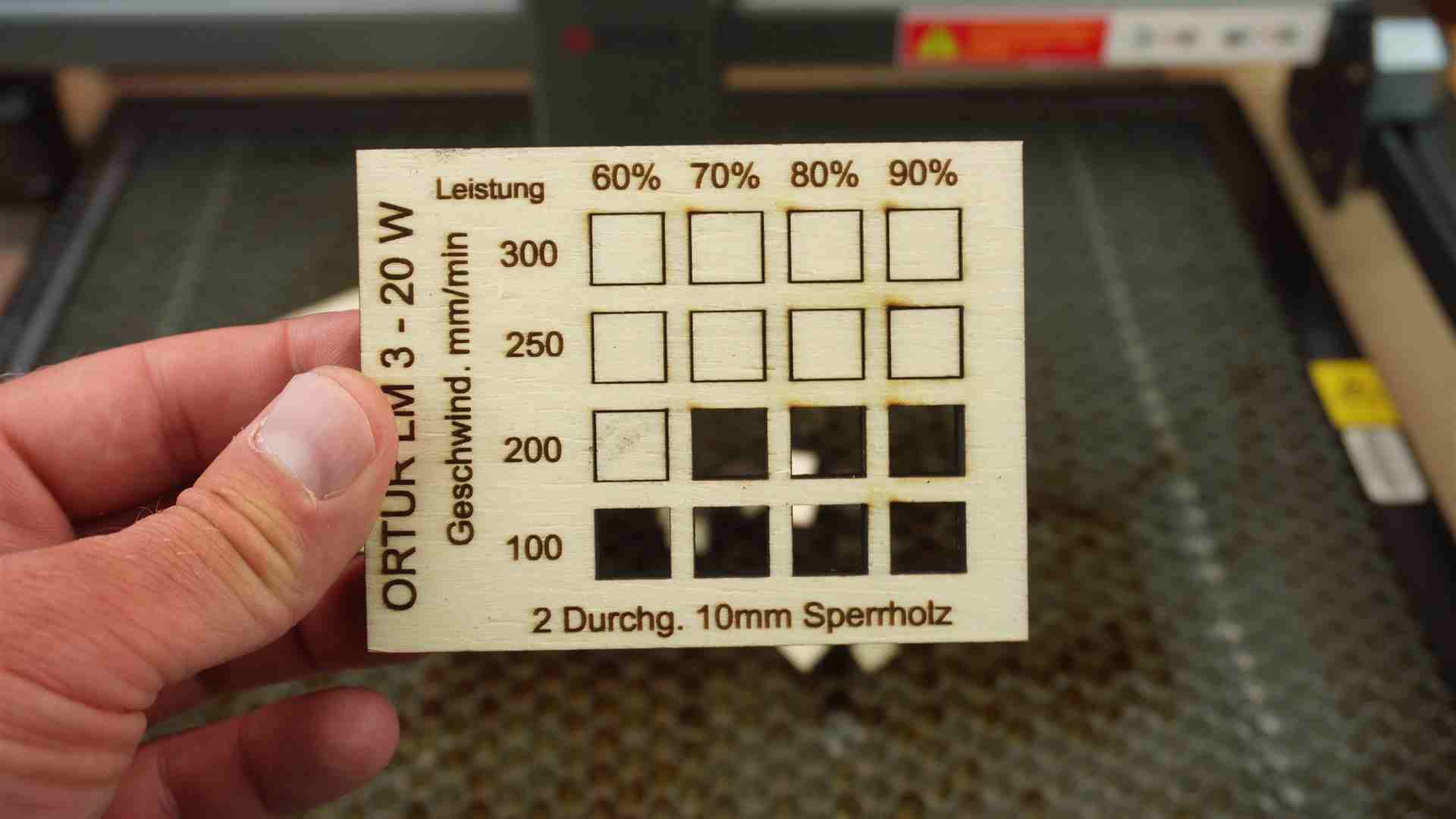

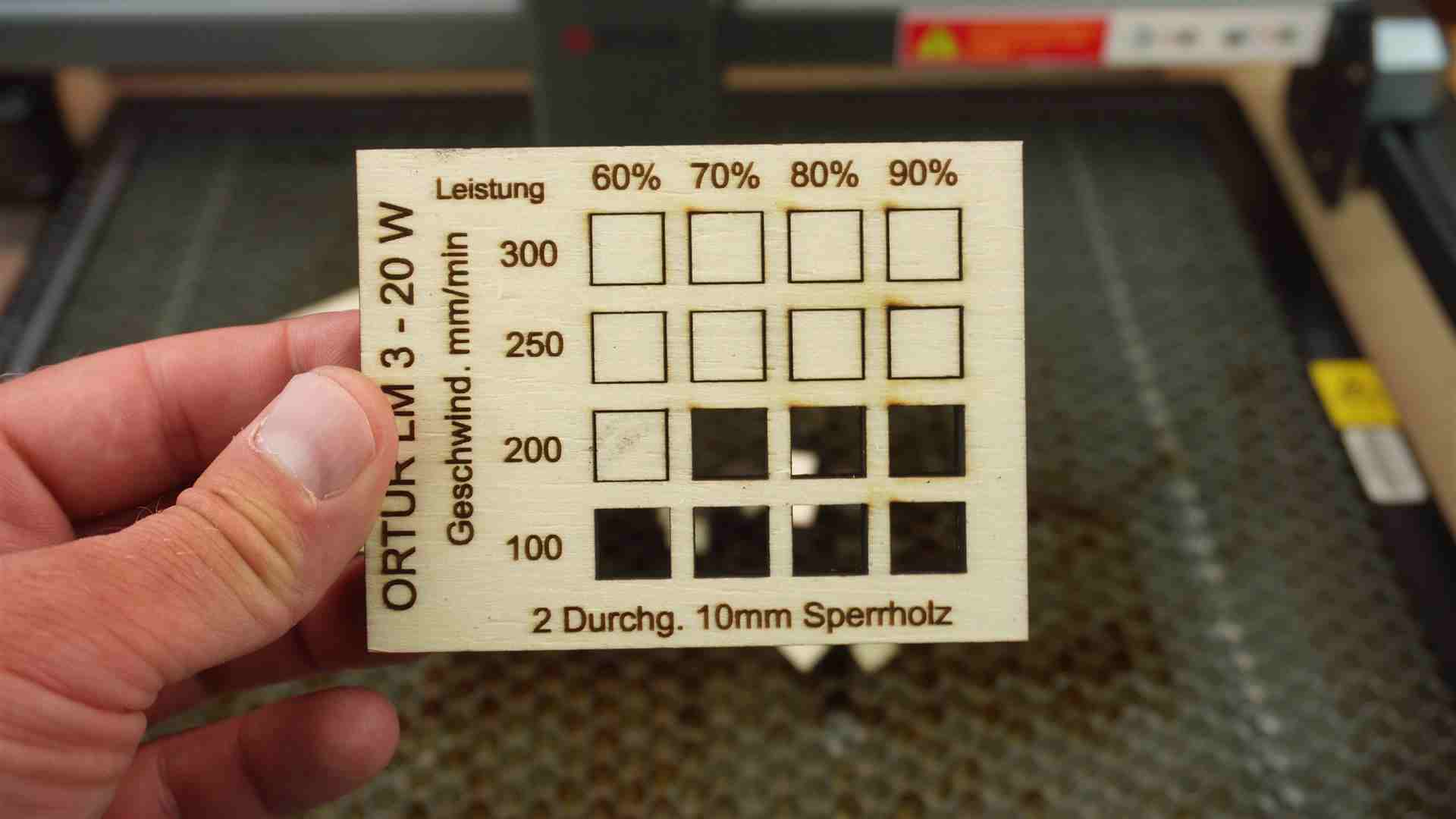

 – Schnitttest 10mm Pappel Sperrholz 2 Durchgänge – Geschwindigkeit 100-300 mm/min



– Schnitttest 10mm Pappel Sperrholz  1 Durchgang – Geschwindigkeit 100-300 mm/min

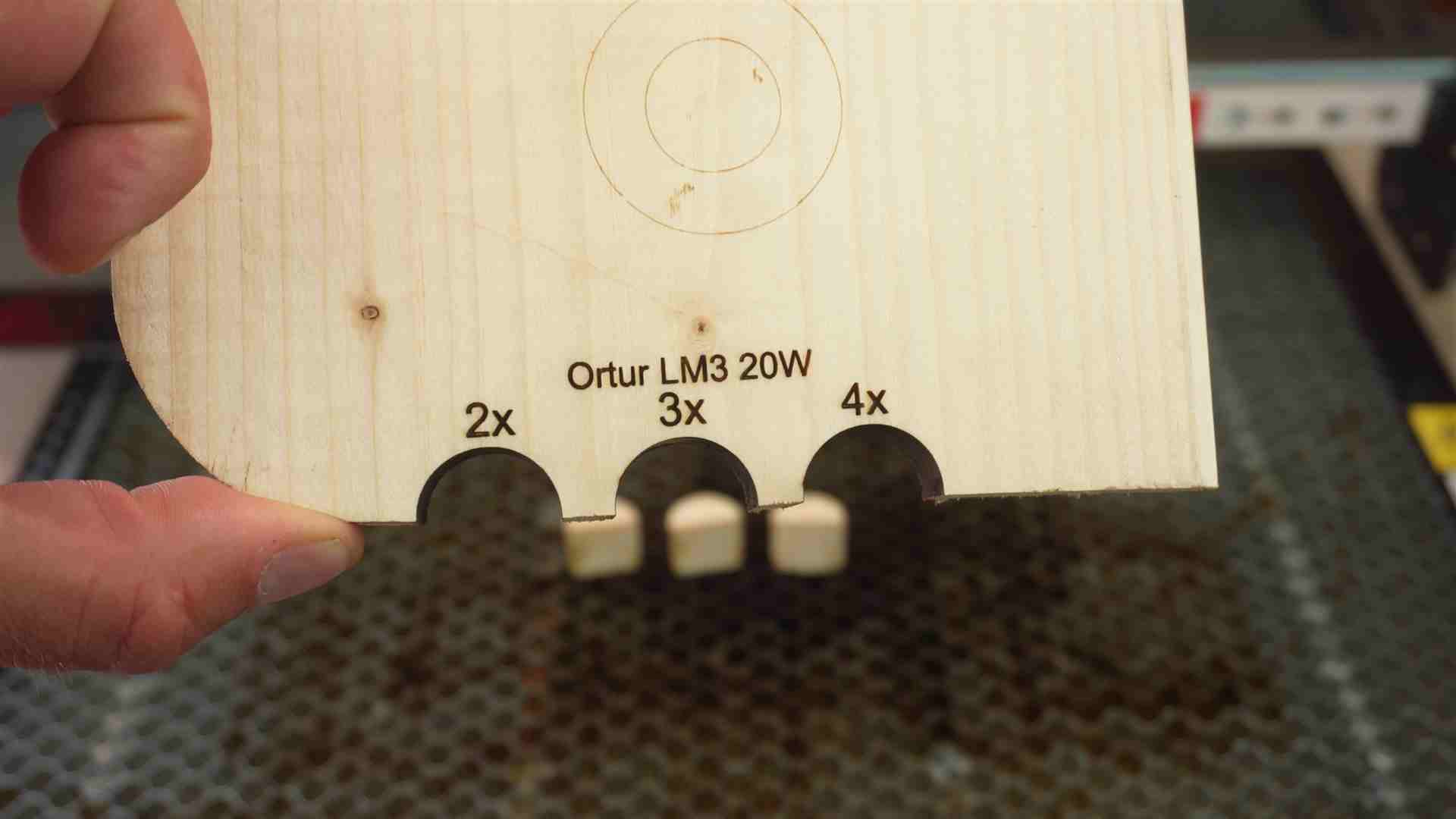

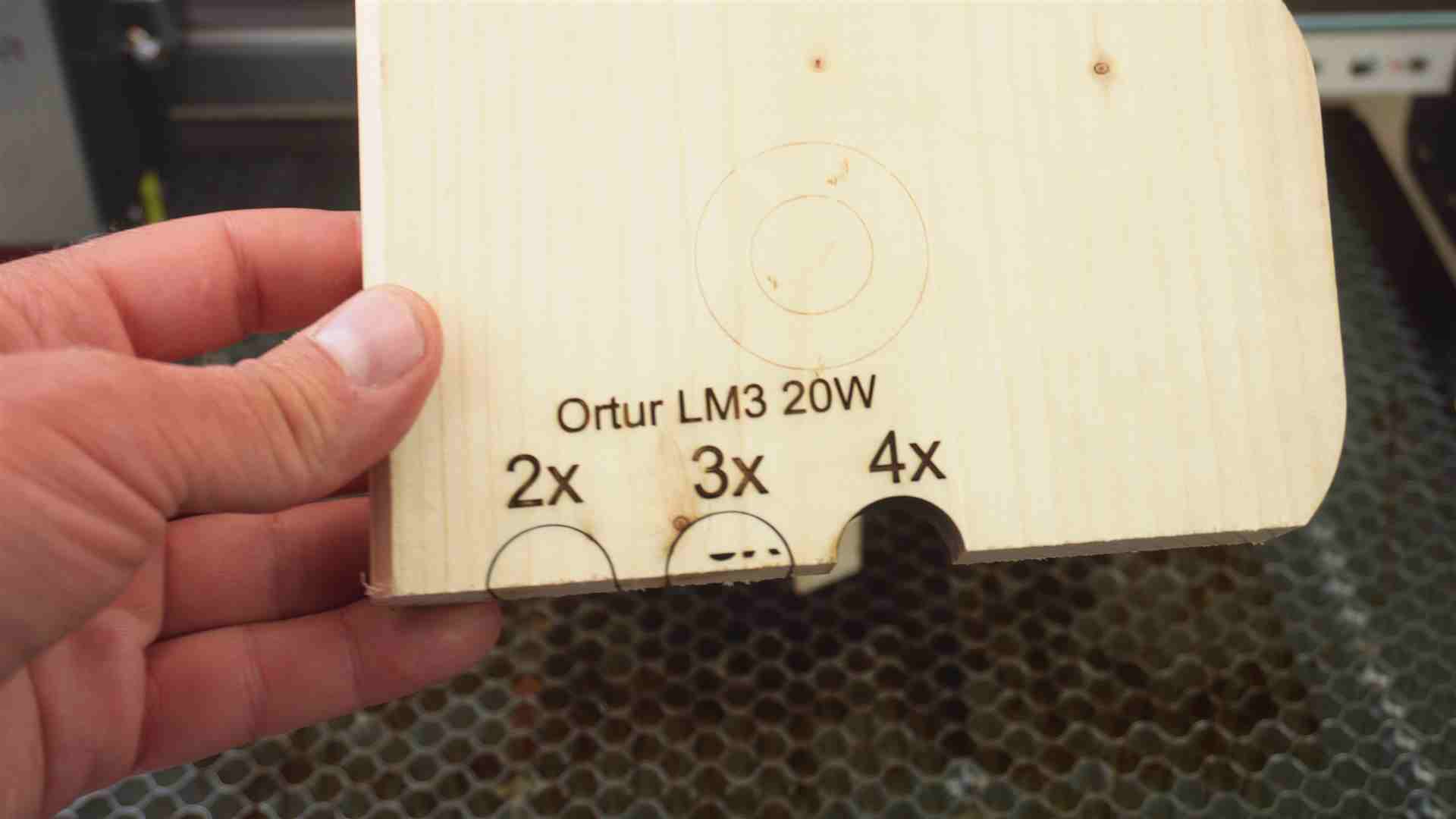

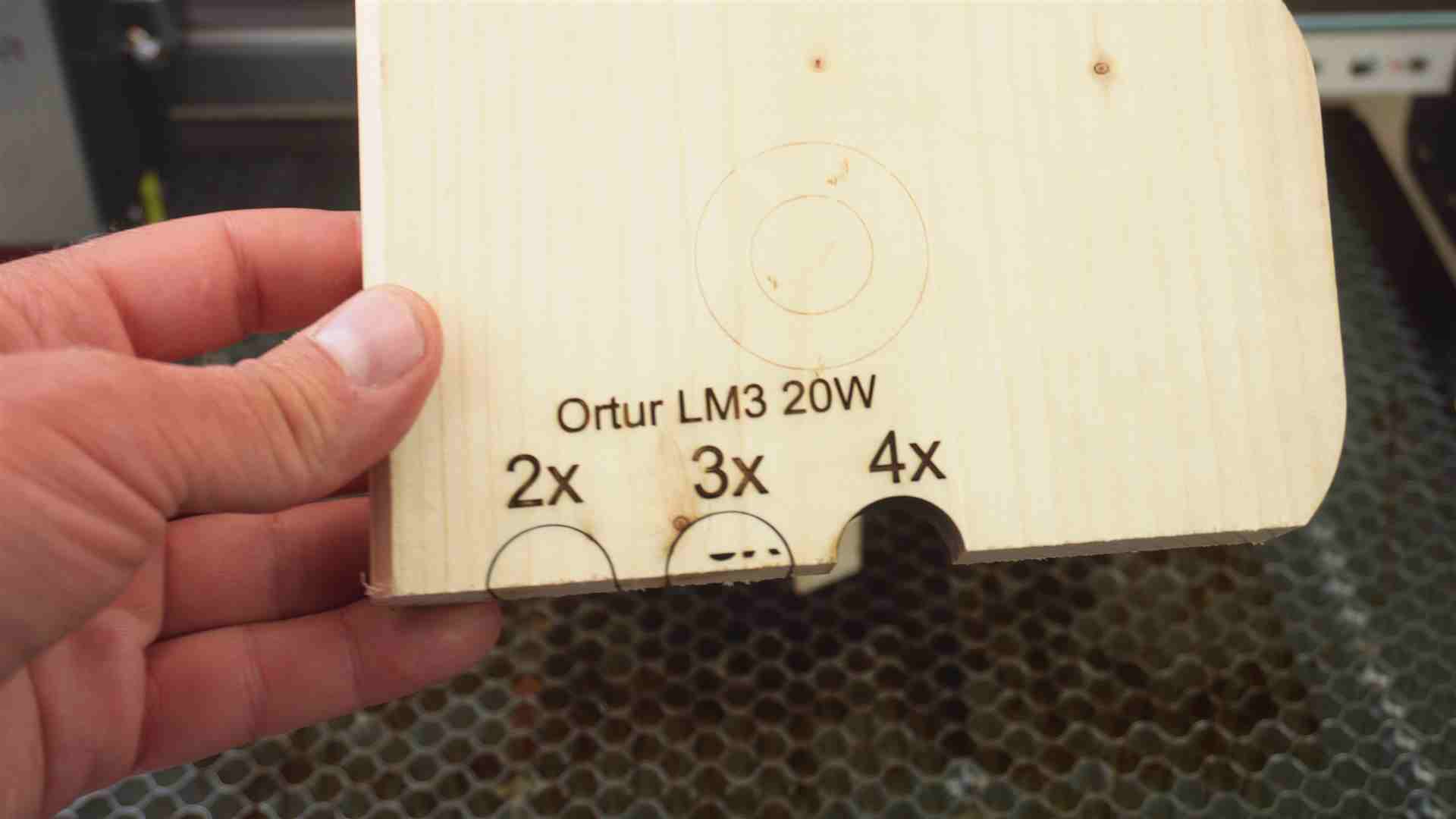

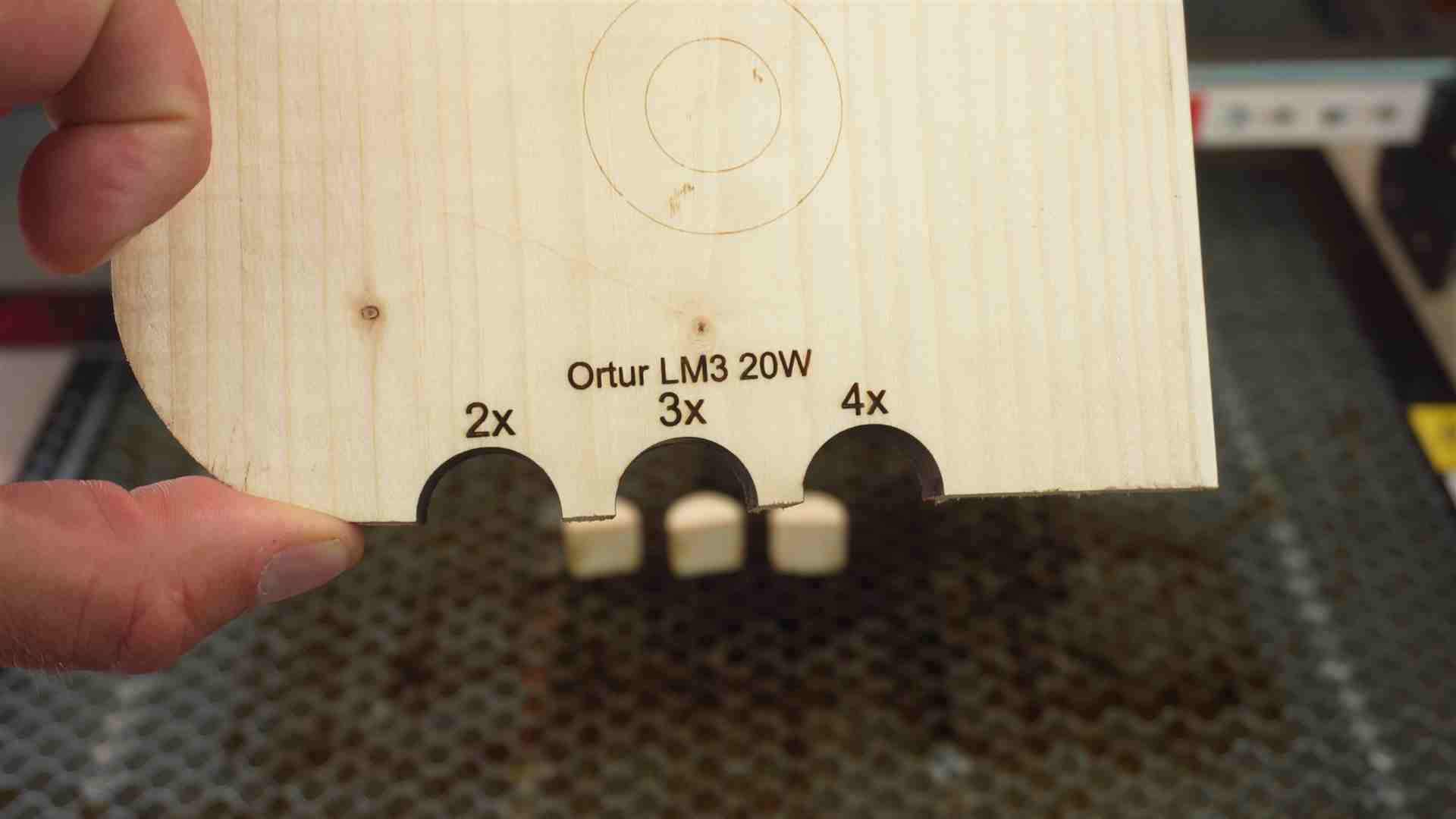

– Fichte  19mm:  200 mm/min / 90% Power – 4 Durchgänge oder 100 mm/min / 90% Power – 2 Durchgänge

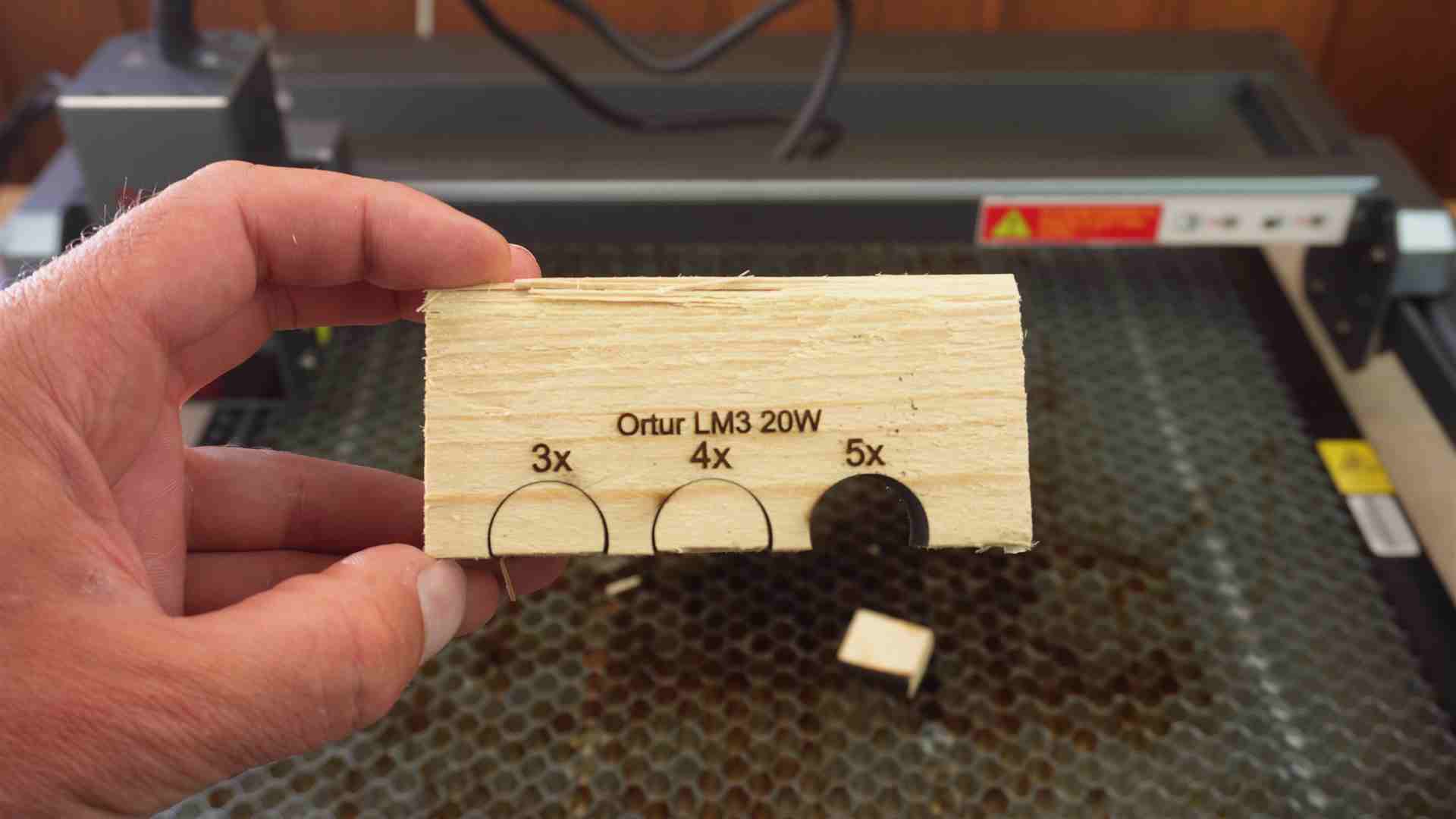

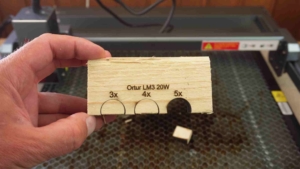

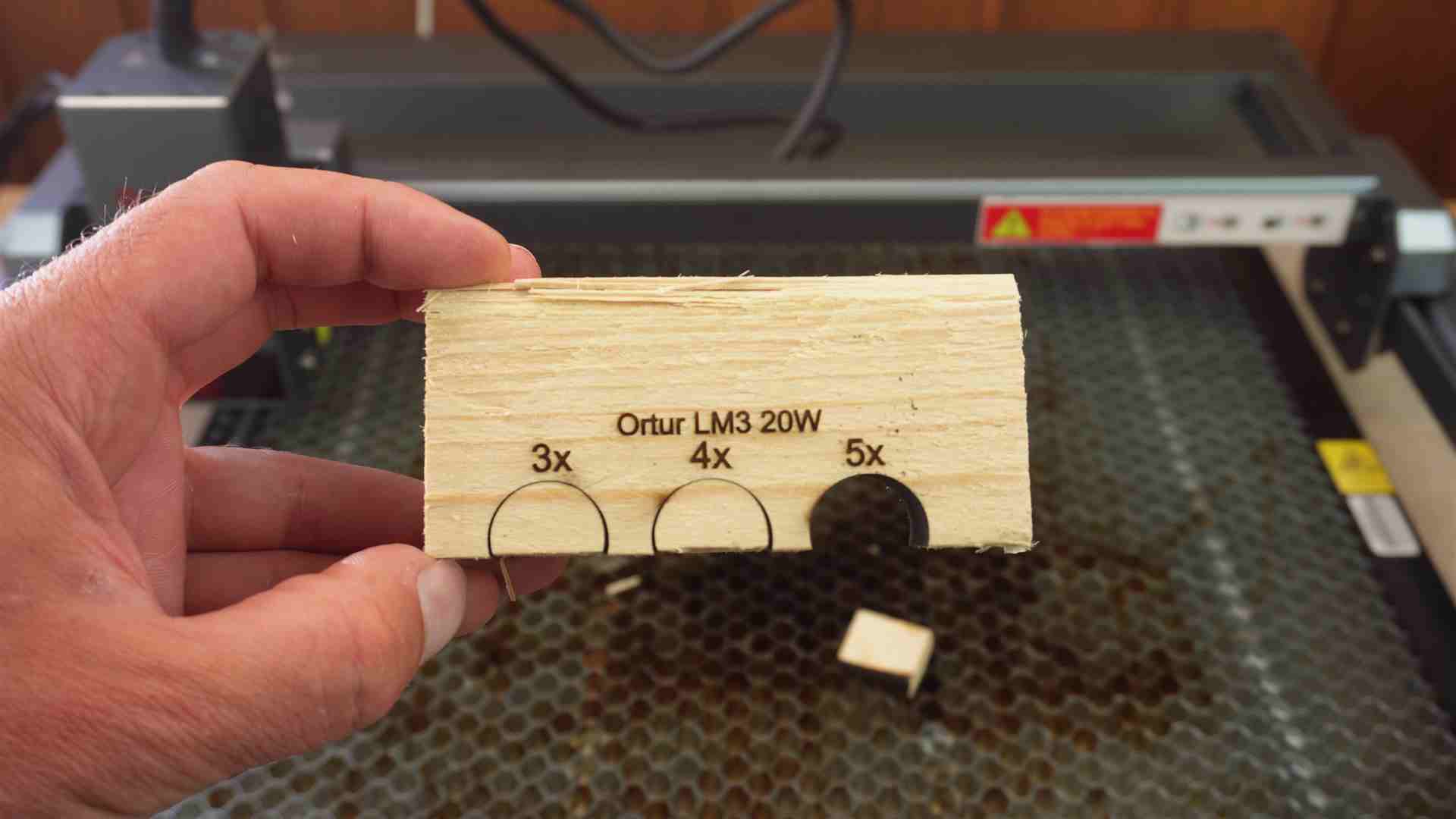

  – Fichte 24mm: 150 mm/min / 90 % Power – 5-6 Durchgänge

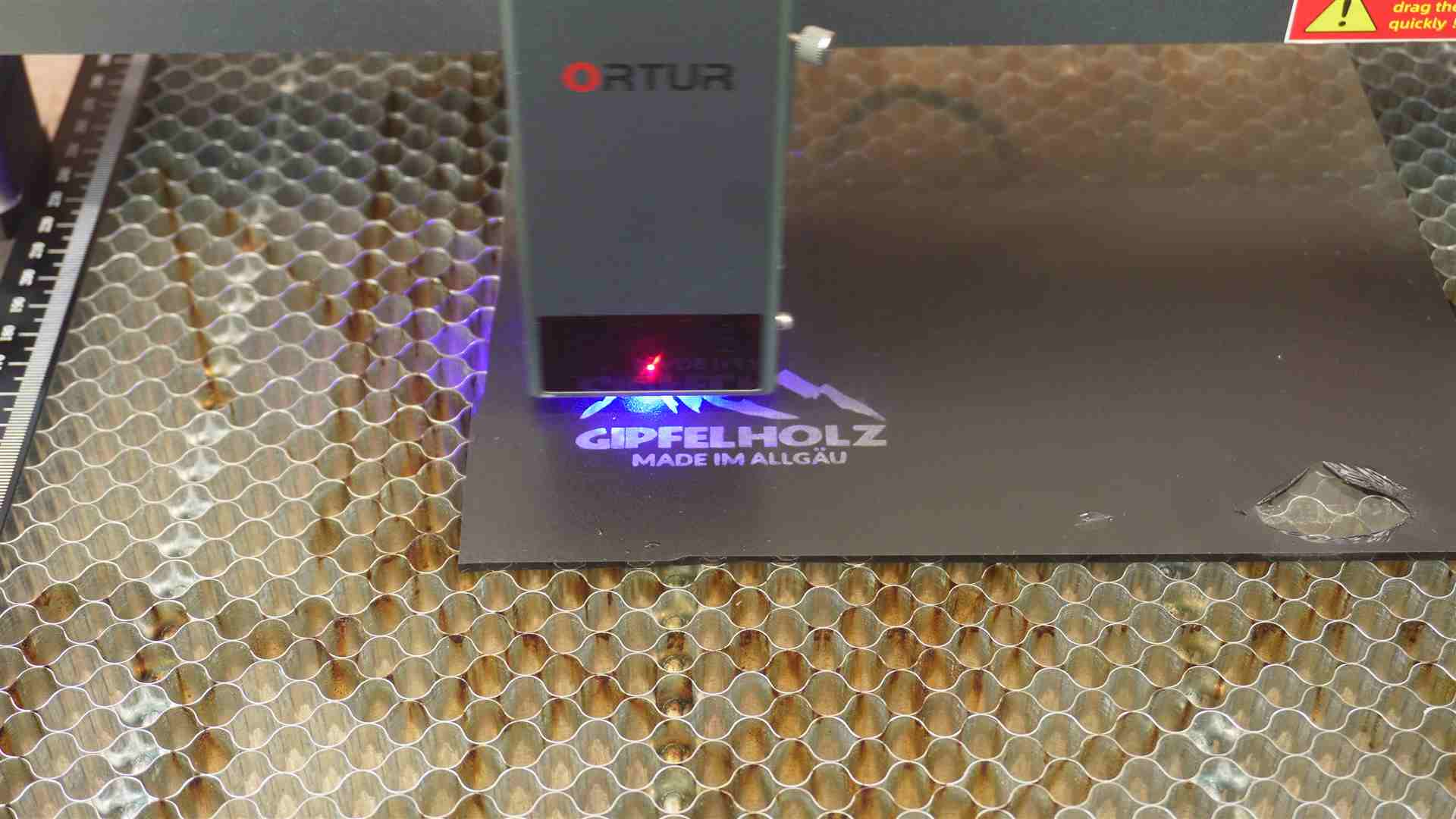

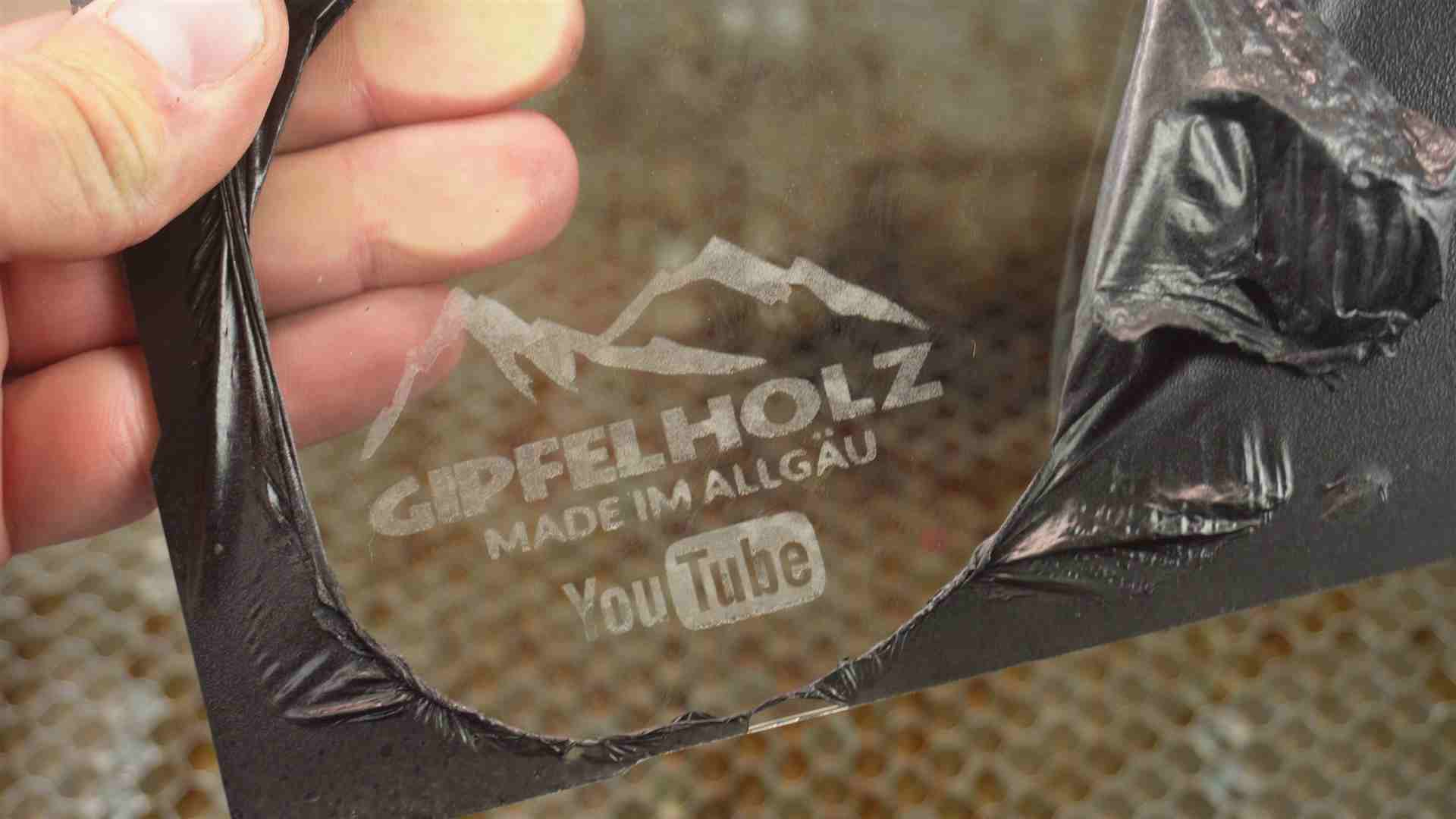

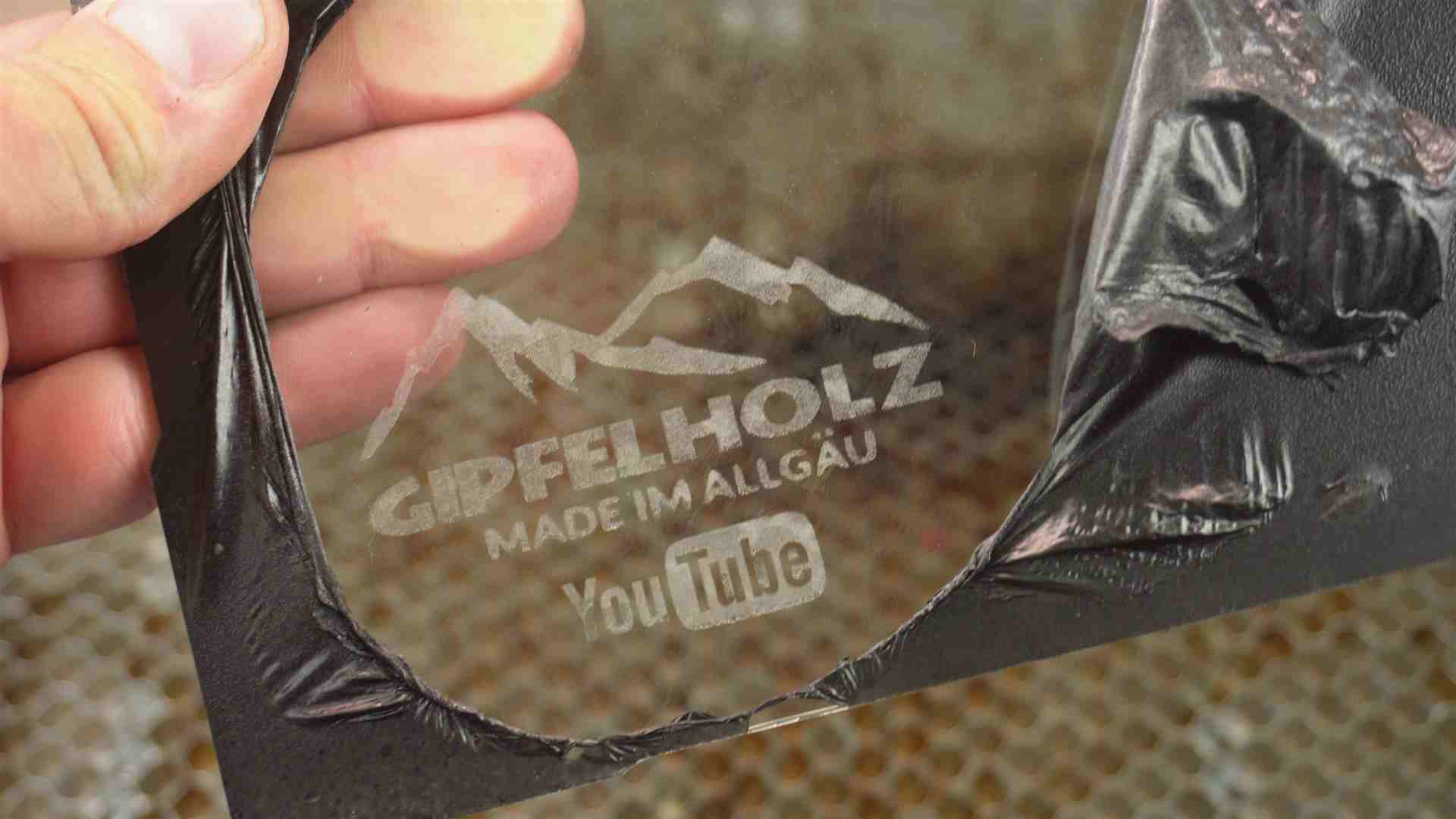

Glas Gravur mit dem Laser Master 3

Vorbehandelt habe ich das Glas mit Folienspray *

Das Folienspray hat den Vorteil, dass es sich super leicht wieder entfernen läßt.

6000 mm/min / 80 % Power / Zeilenintervall 0,100

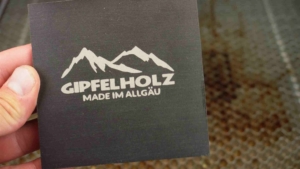

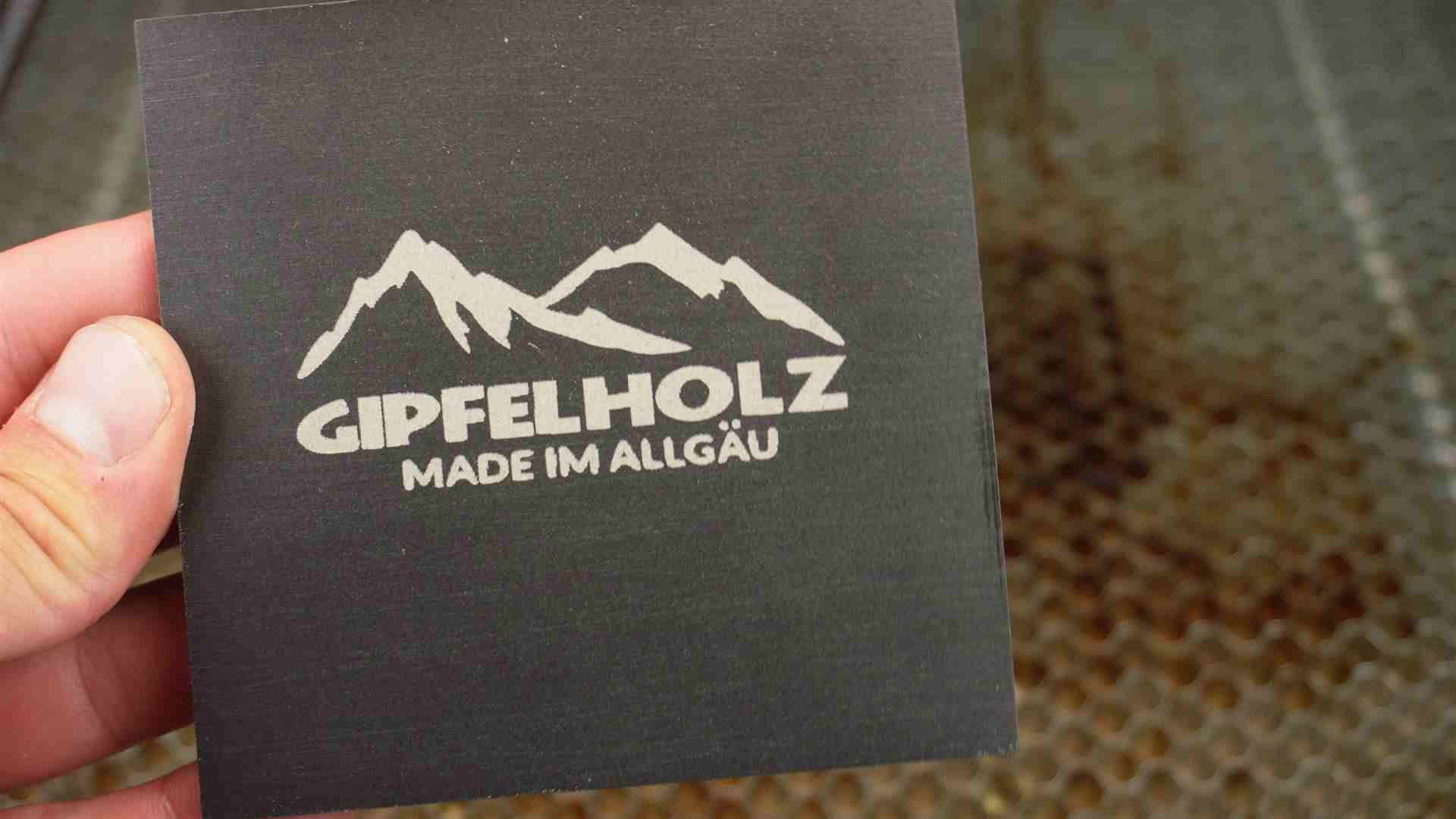

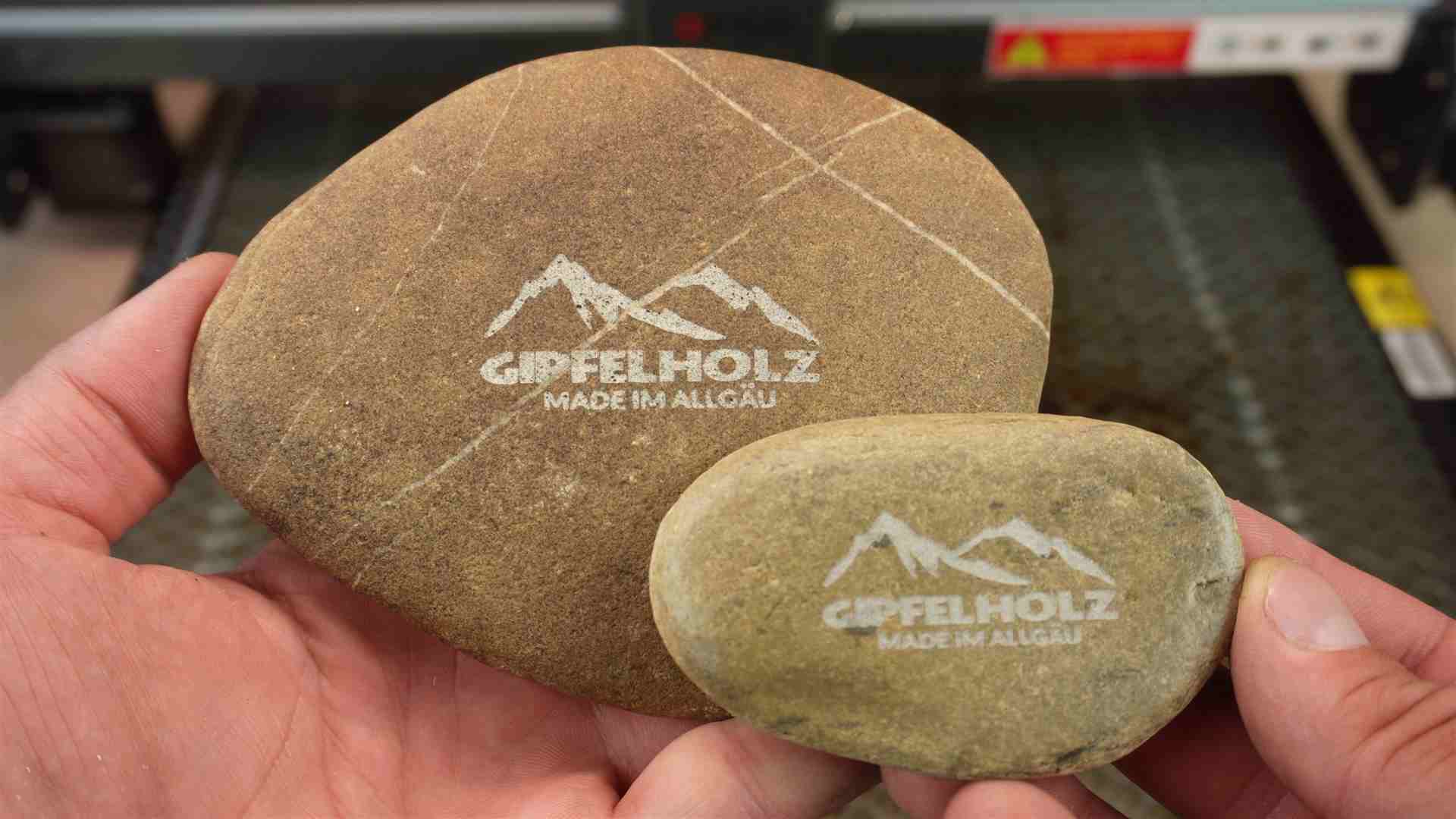

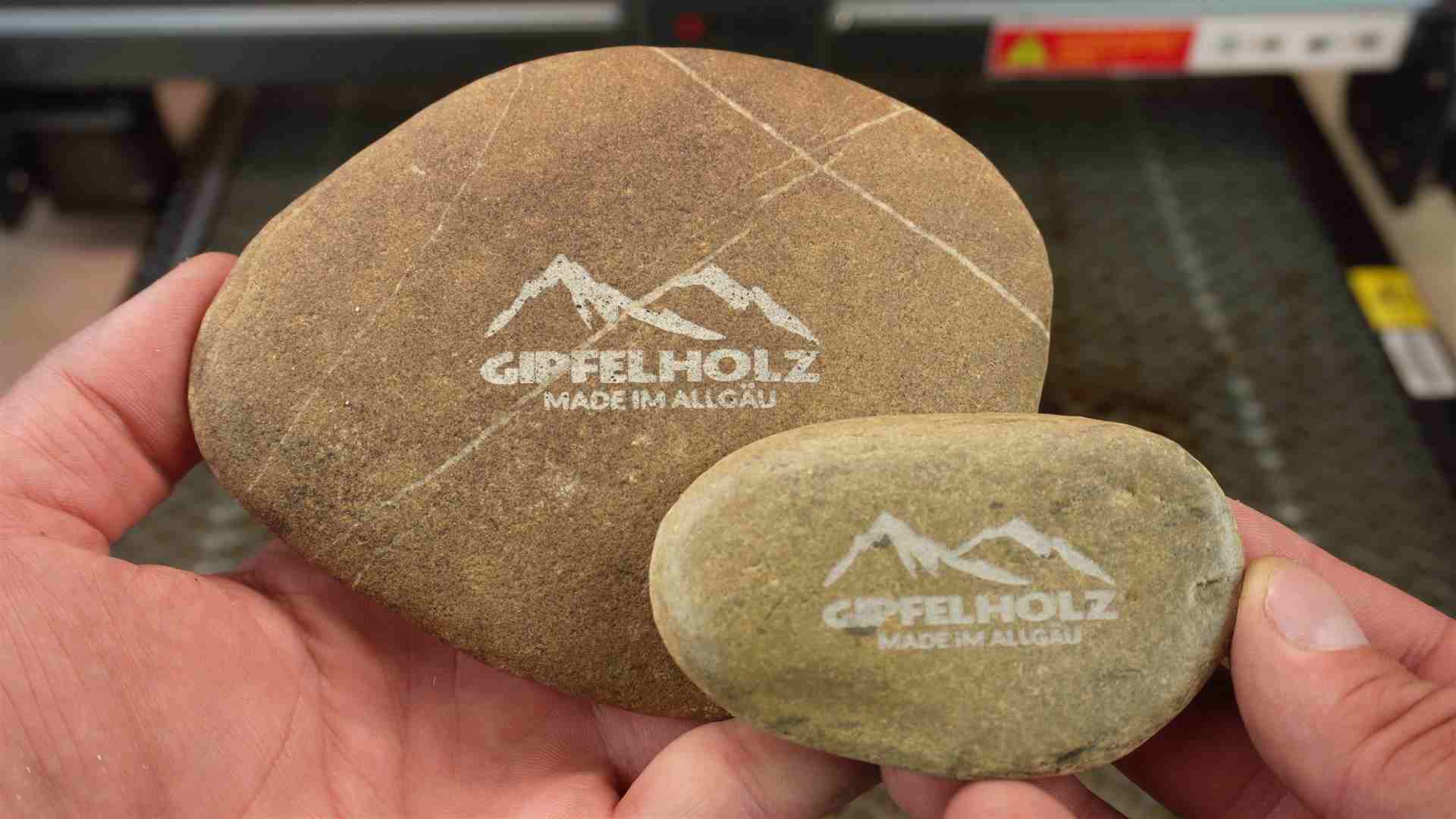

Schiefer und Flussstein mit dem Diodenlaser gravieren

Schiefer ist super einfach zu gravieren.  Wunschmotiv auf den Schiefer  lasern, danach mit einer Schicht mattem Lack überziehen.

Der Flußstein sollte absolut eben zum Laser sein. Rundungen gehen nicht.

Nachdem Lasern den Stein noch mit einem matten Lack überziehen. Somit kommt das gelaserte noch besser raus.

Schiefer Untersetzer kaufen*

5000 mm/min / 40 % Power / Zeilenintervall 0,100 –  Schiefer

5000 mm/min / 90 % Power / Zeilenintervall 0,100 – Steine

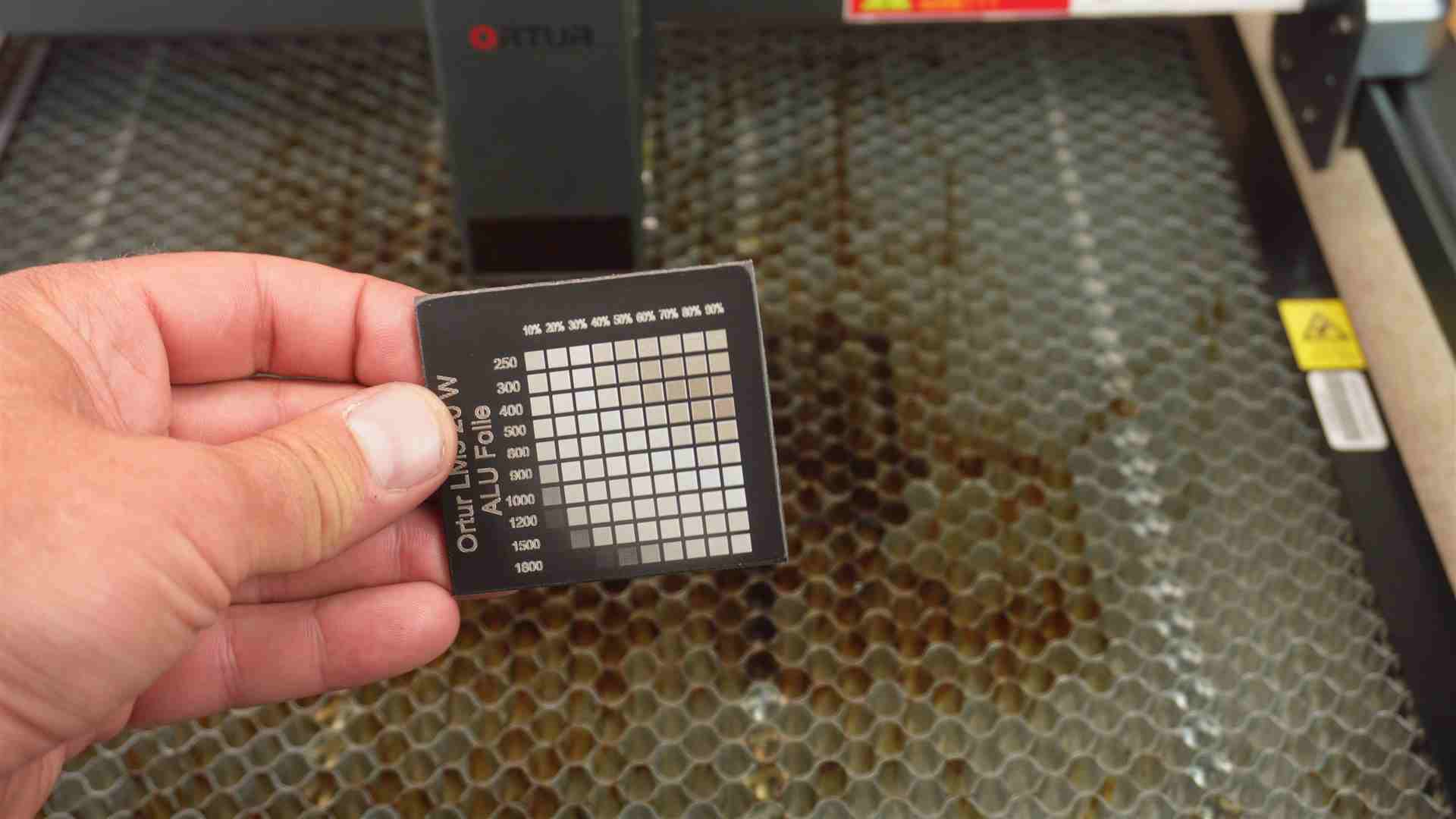

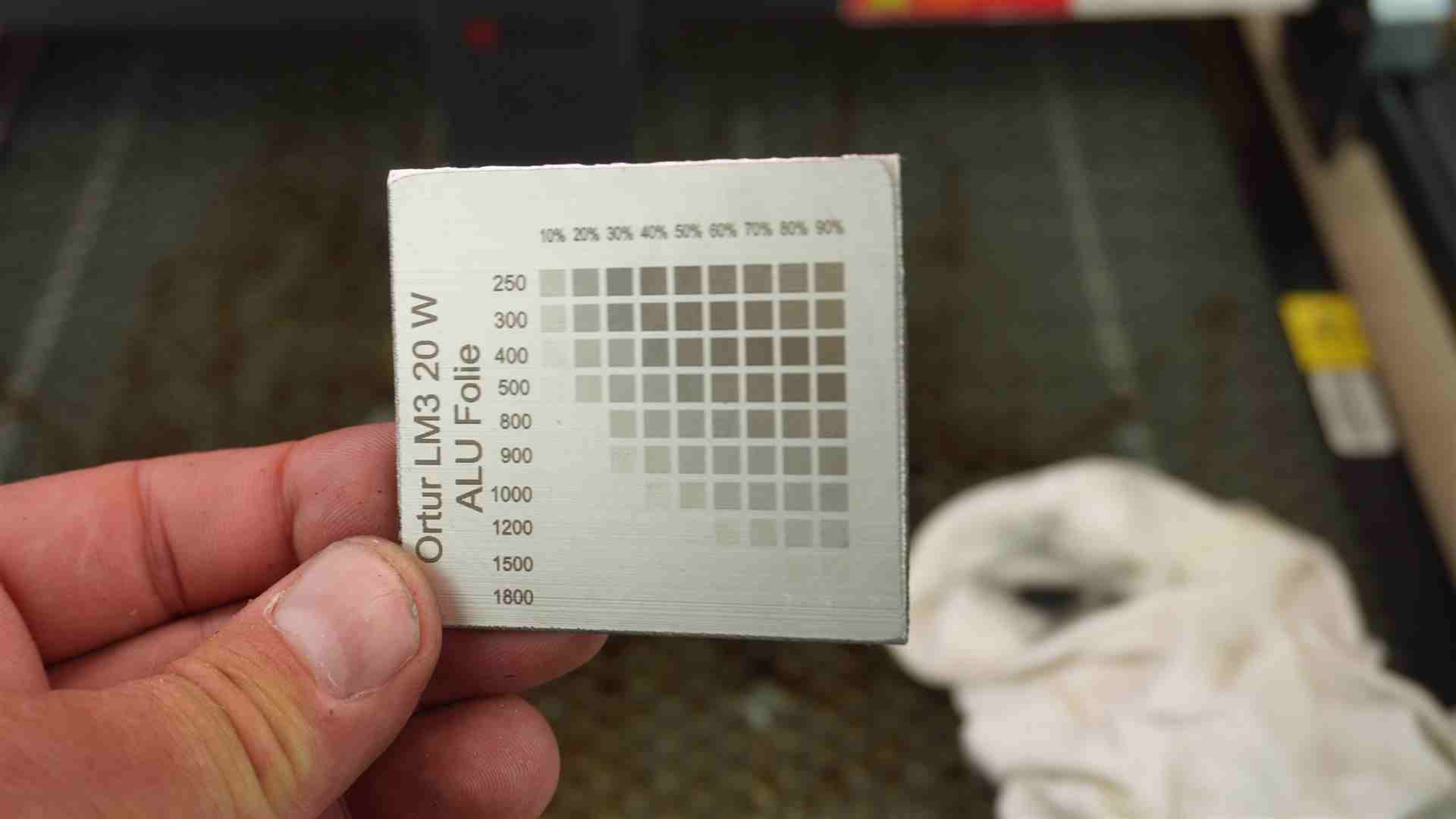

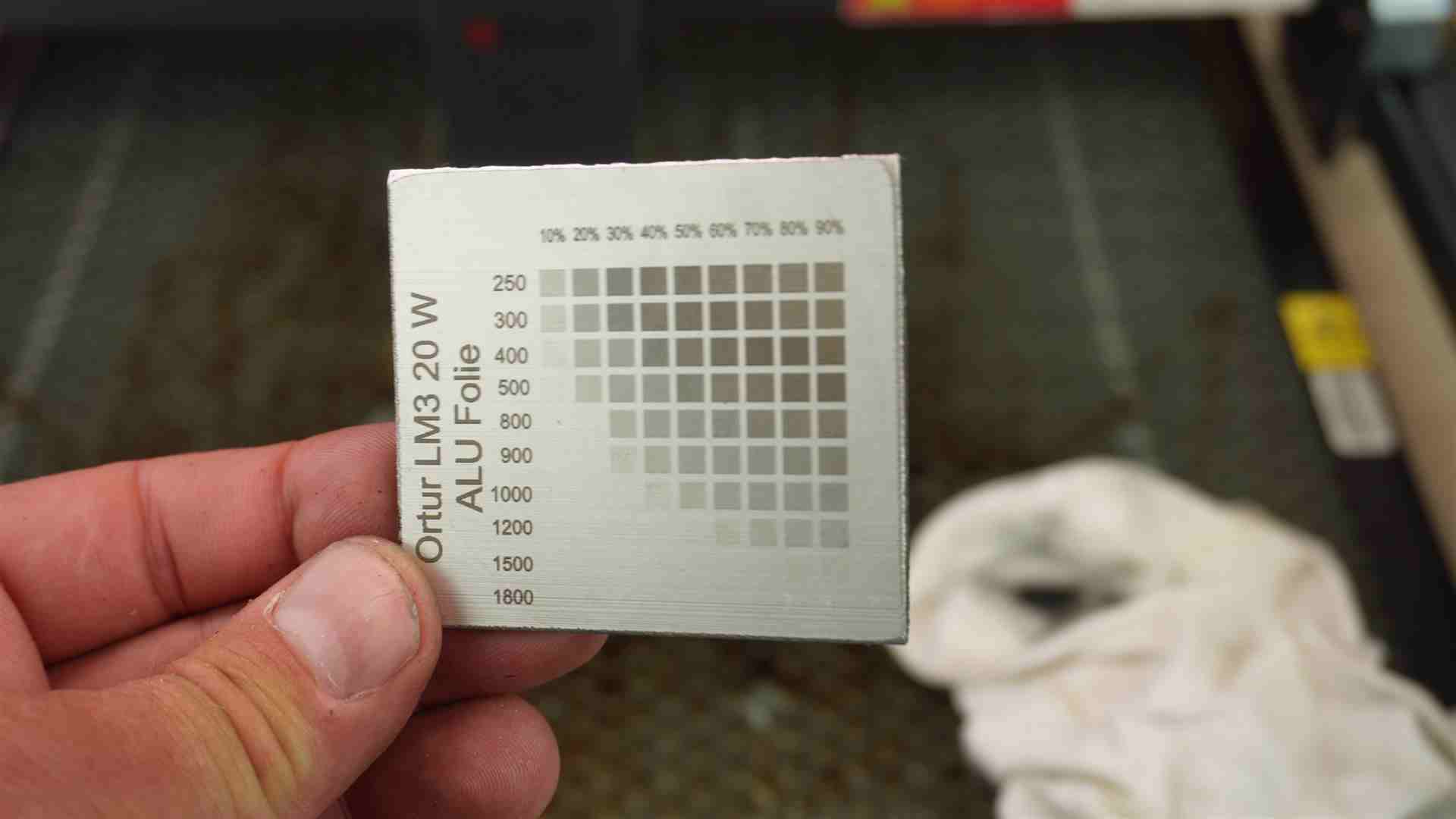

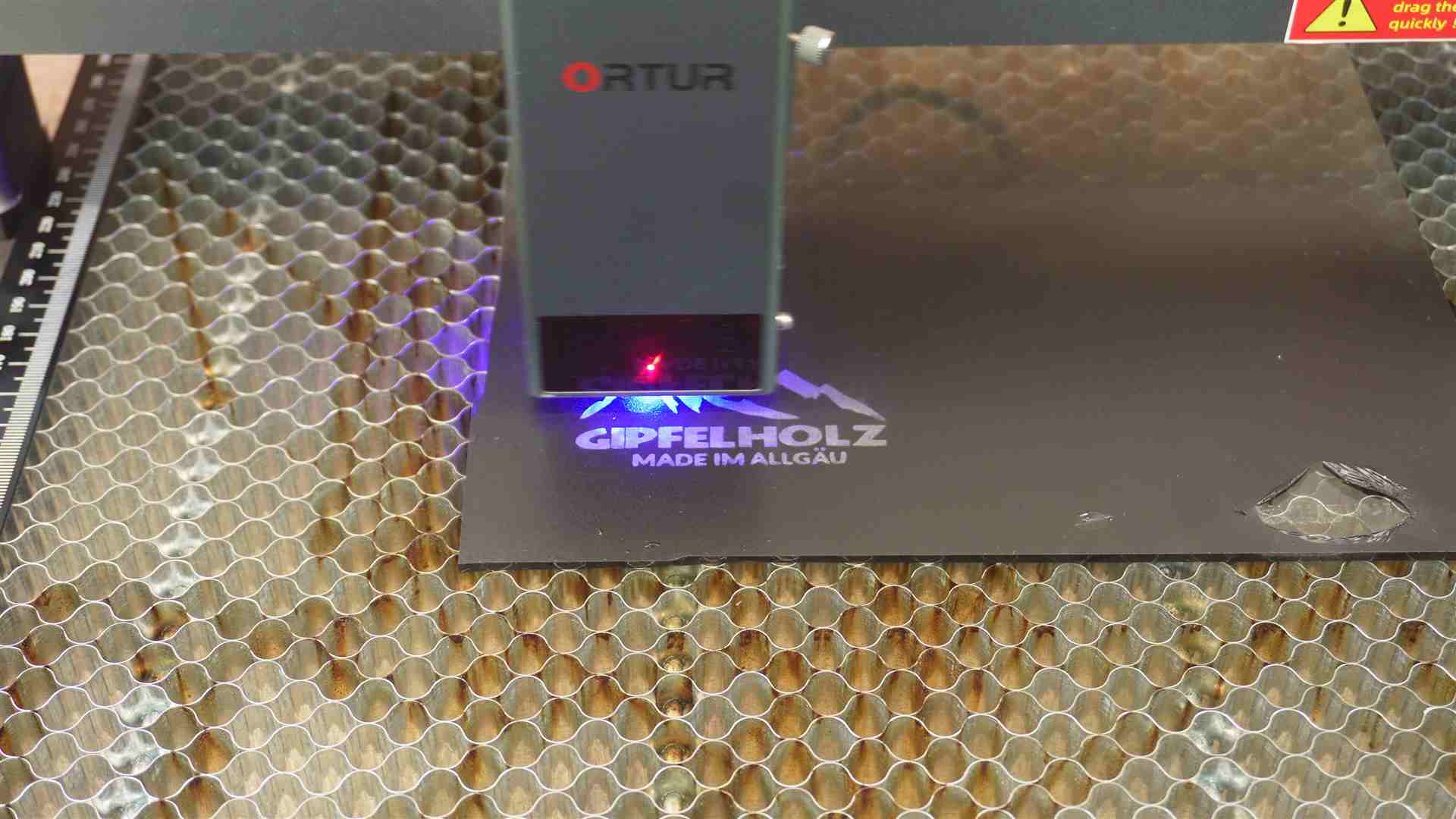

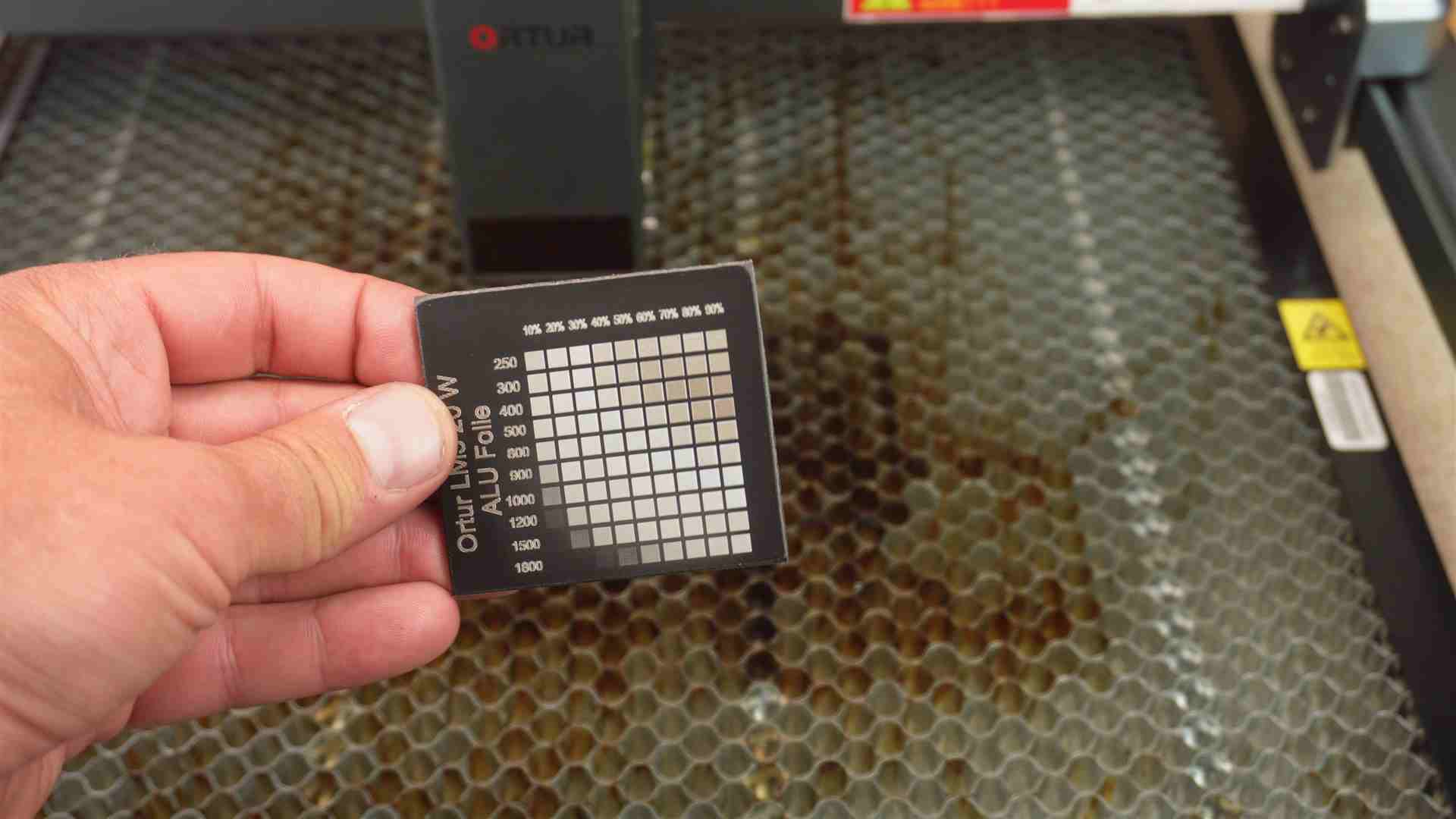

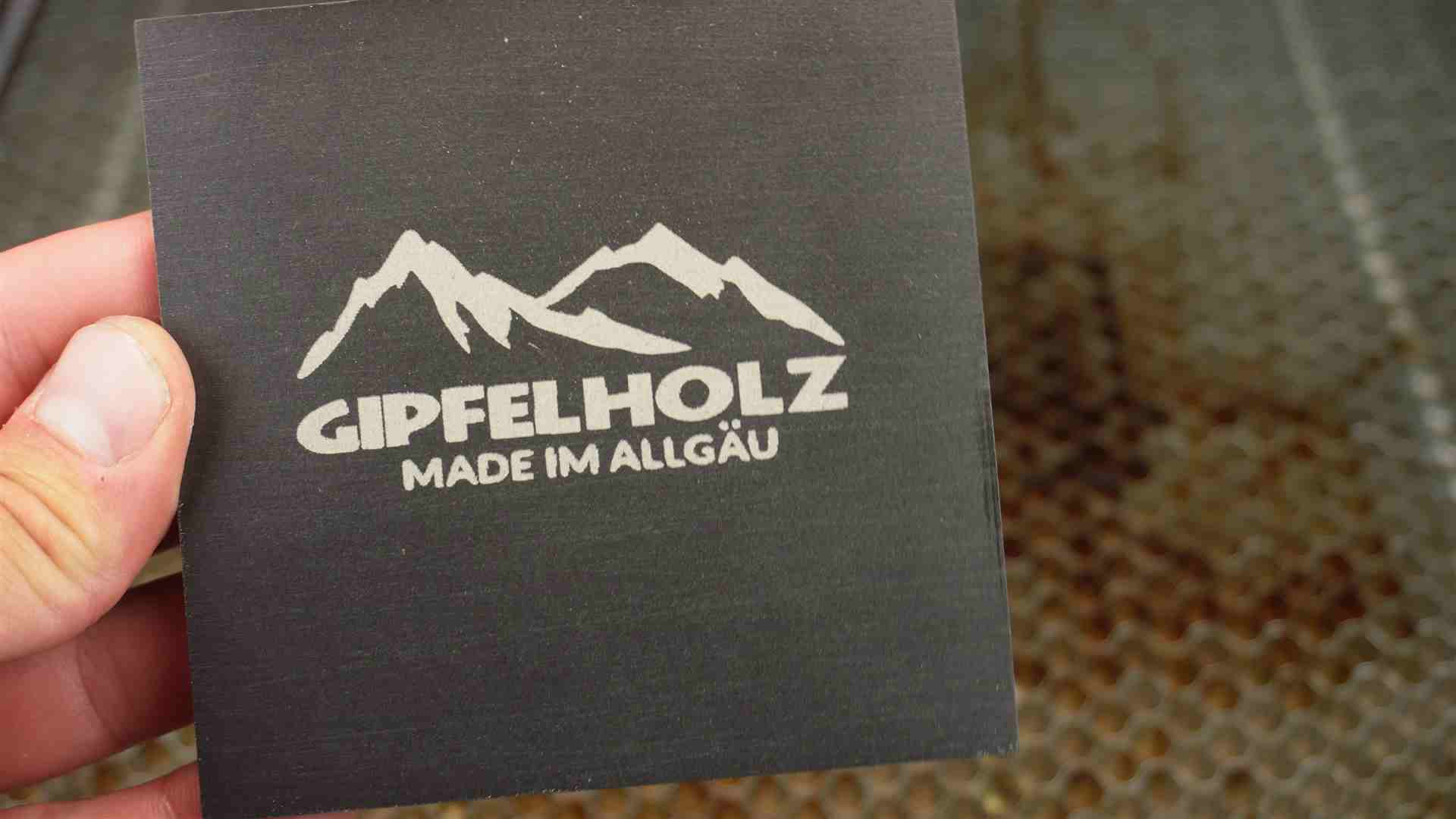

Alu Lasern – markieren mit Folien Spray

Verwendet wurde handelübliches eloxiertes Alu oder rohes Alu – Diese mit dem Folienspray besprühen . Achtung ich habe nur gute Erfahrungen mit dem verlinktem Spray *

Wichtig ist, dass Ihr den Laser richtig fokussiert, lieber 1mm nächer am Werkstück

Ich habe schon ein weiteres Video gemacht, wie Stahl, Edelstahl und Alu mit verschiedenen Sprays markiert werden können. Alternative Laser Markierungssprays . Schaut rein.

Nach dem Lasern könnt Ihr die Folie ganz leicht abziehen oder mit Verdünnung abputzen.

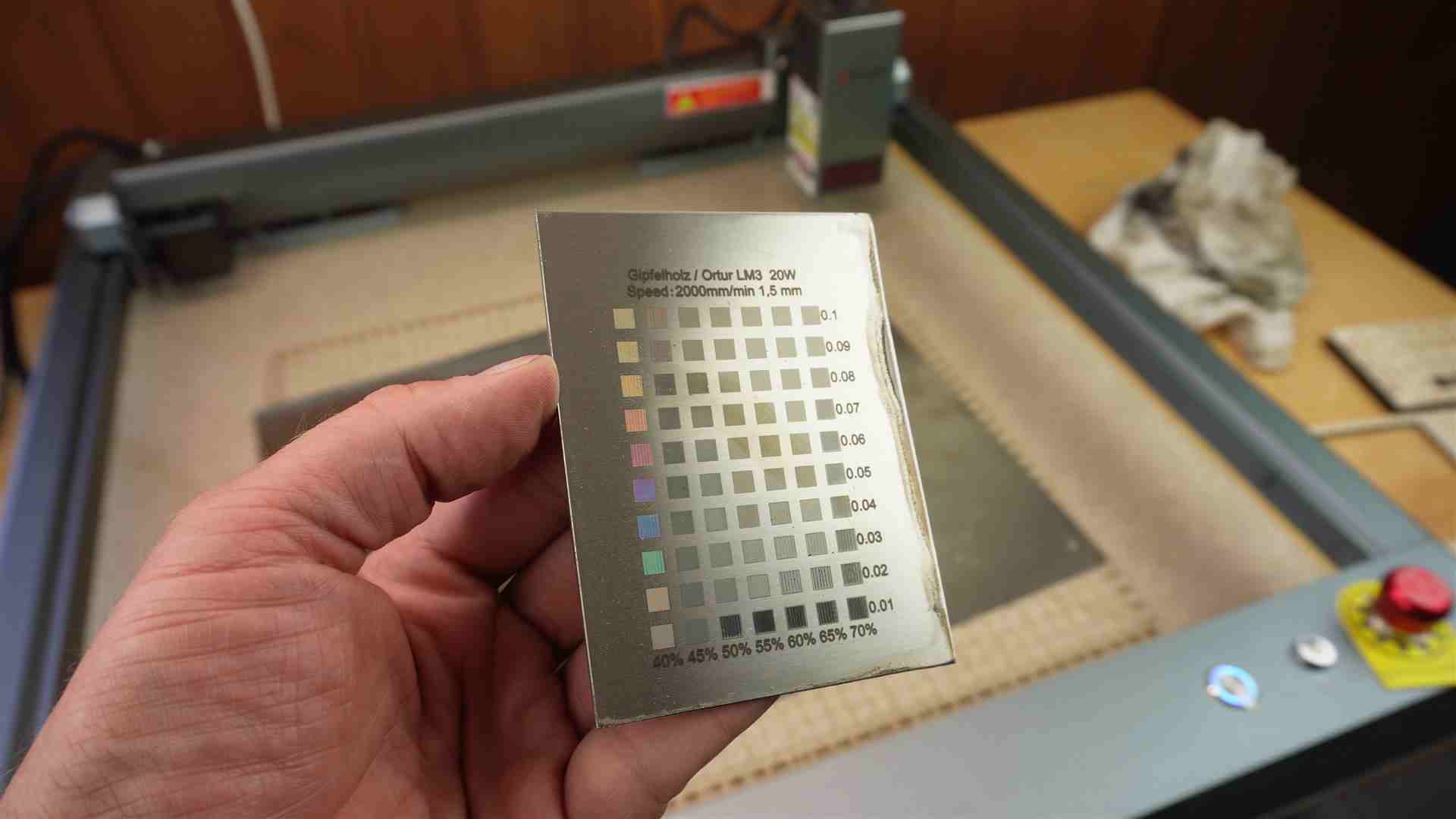

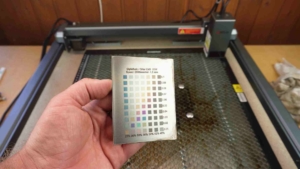

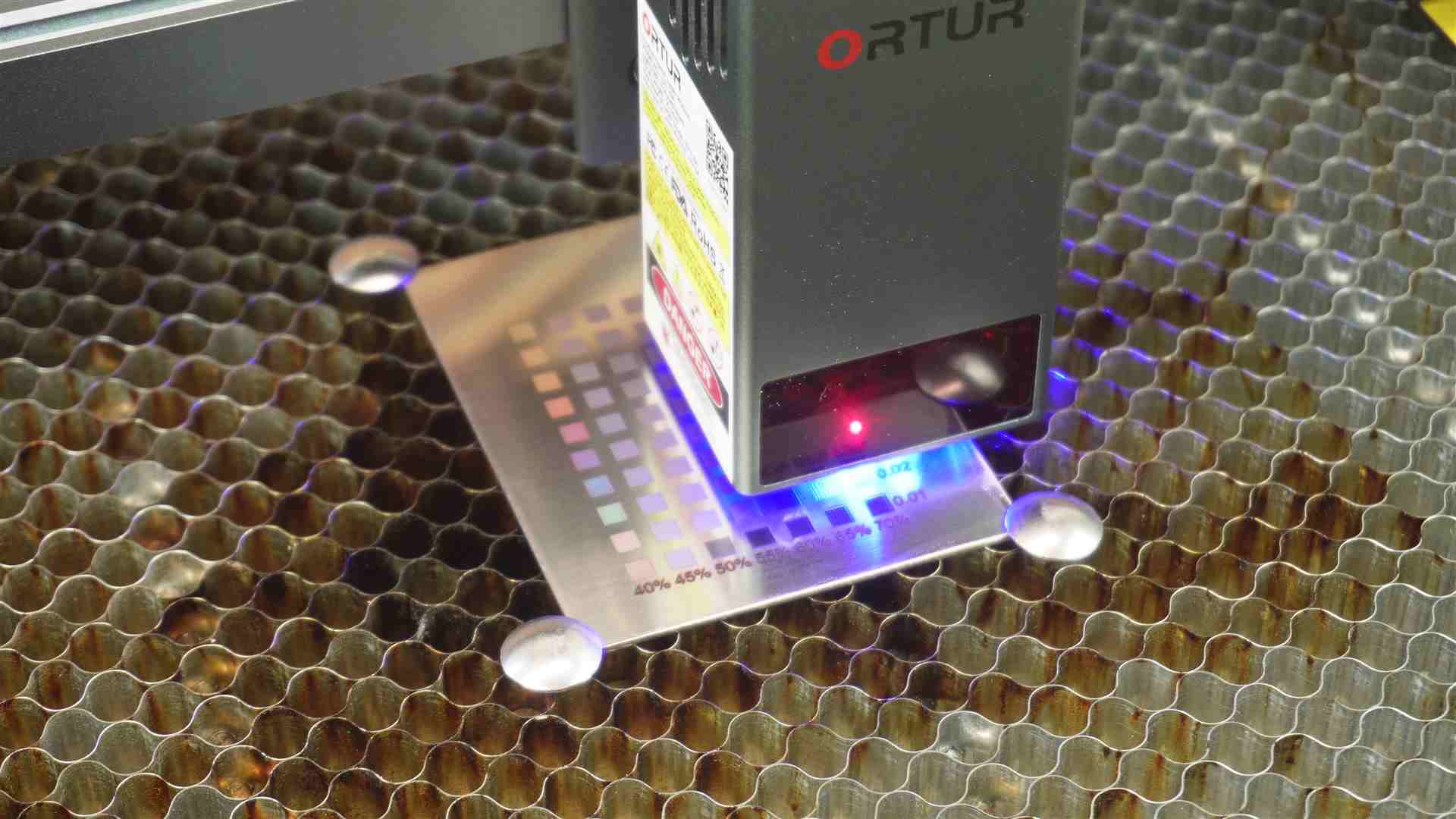

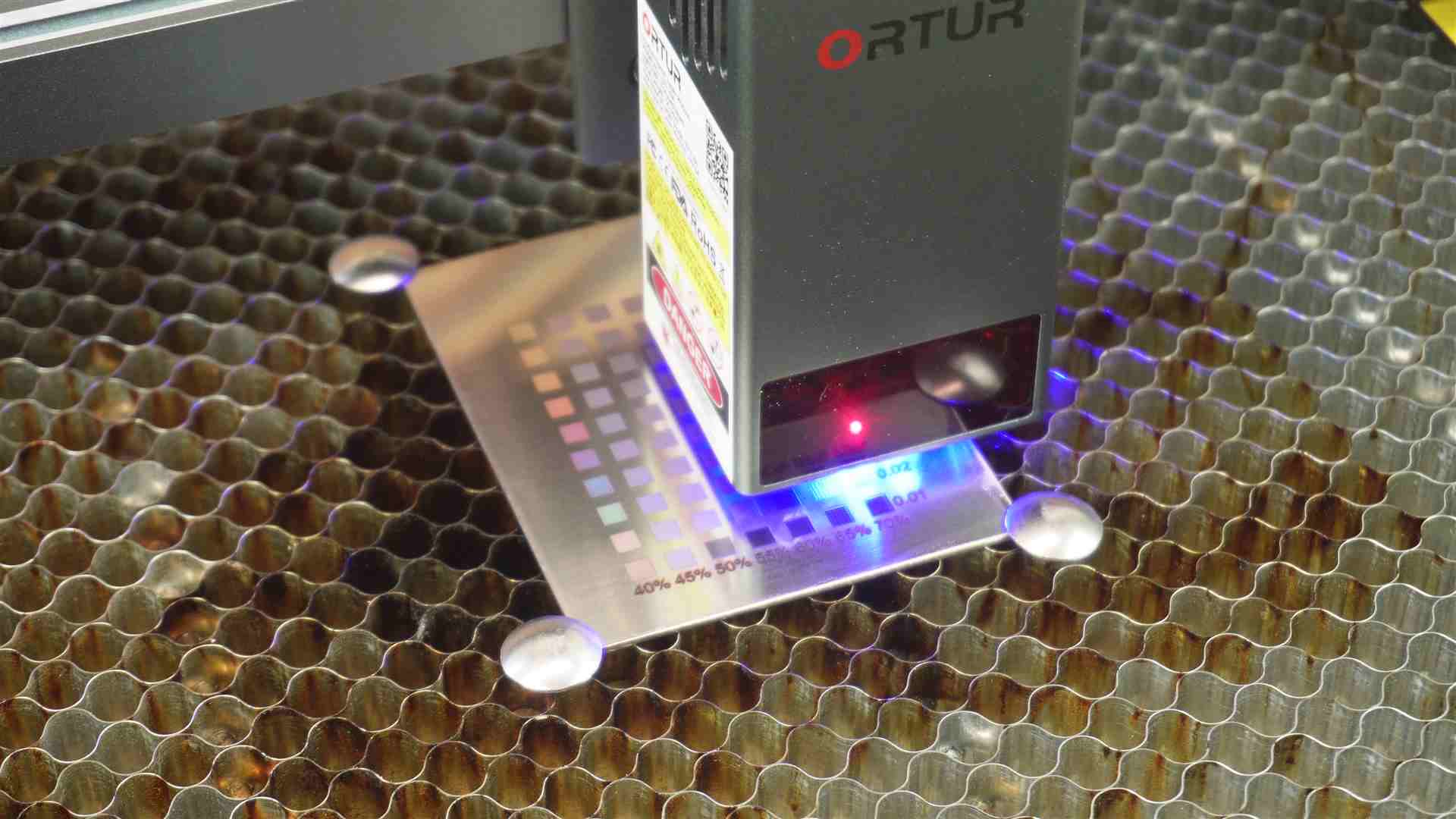

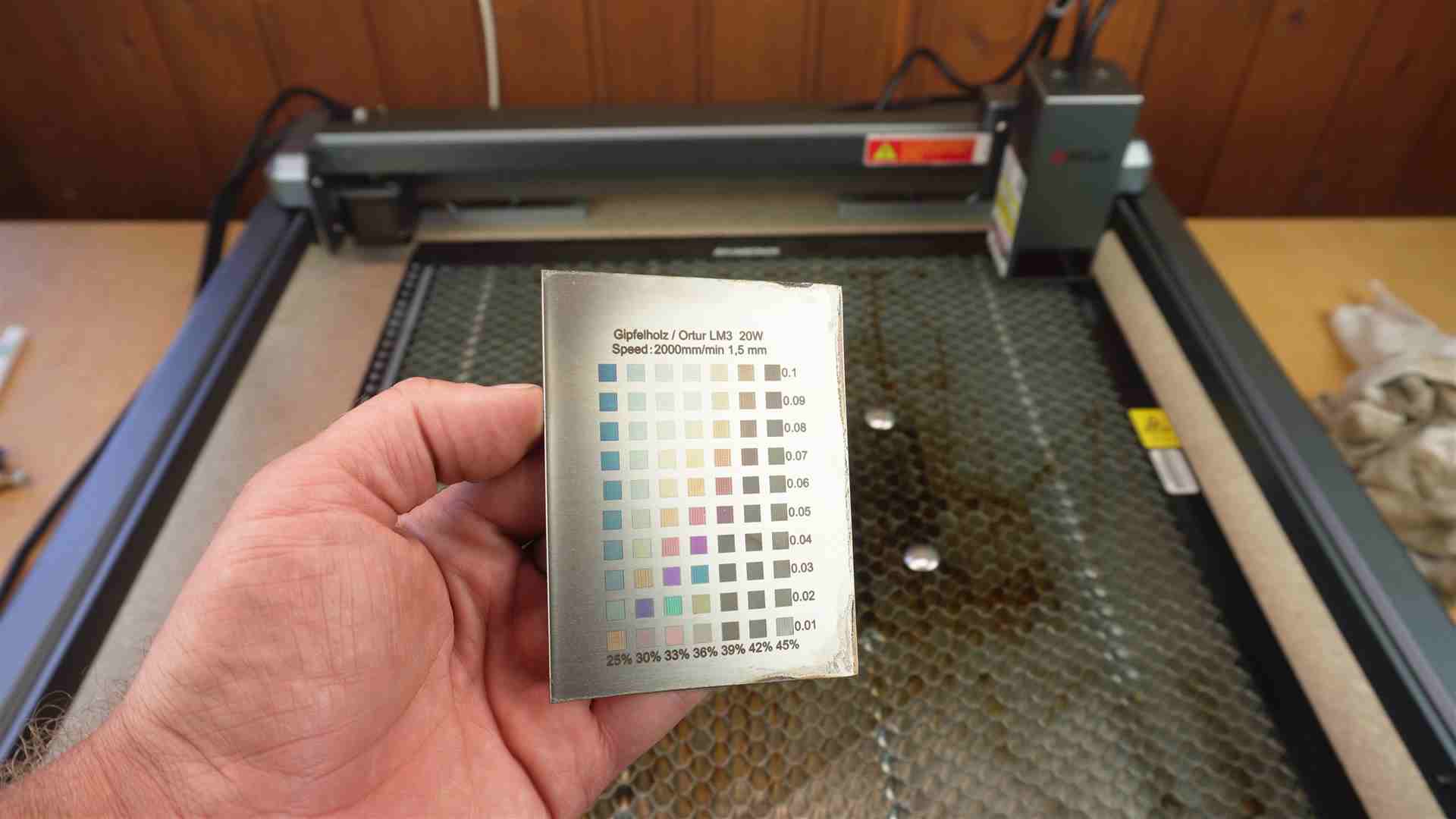

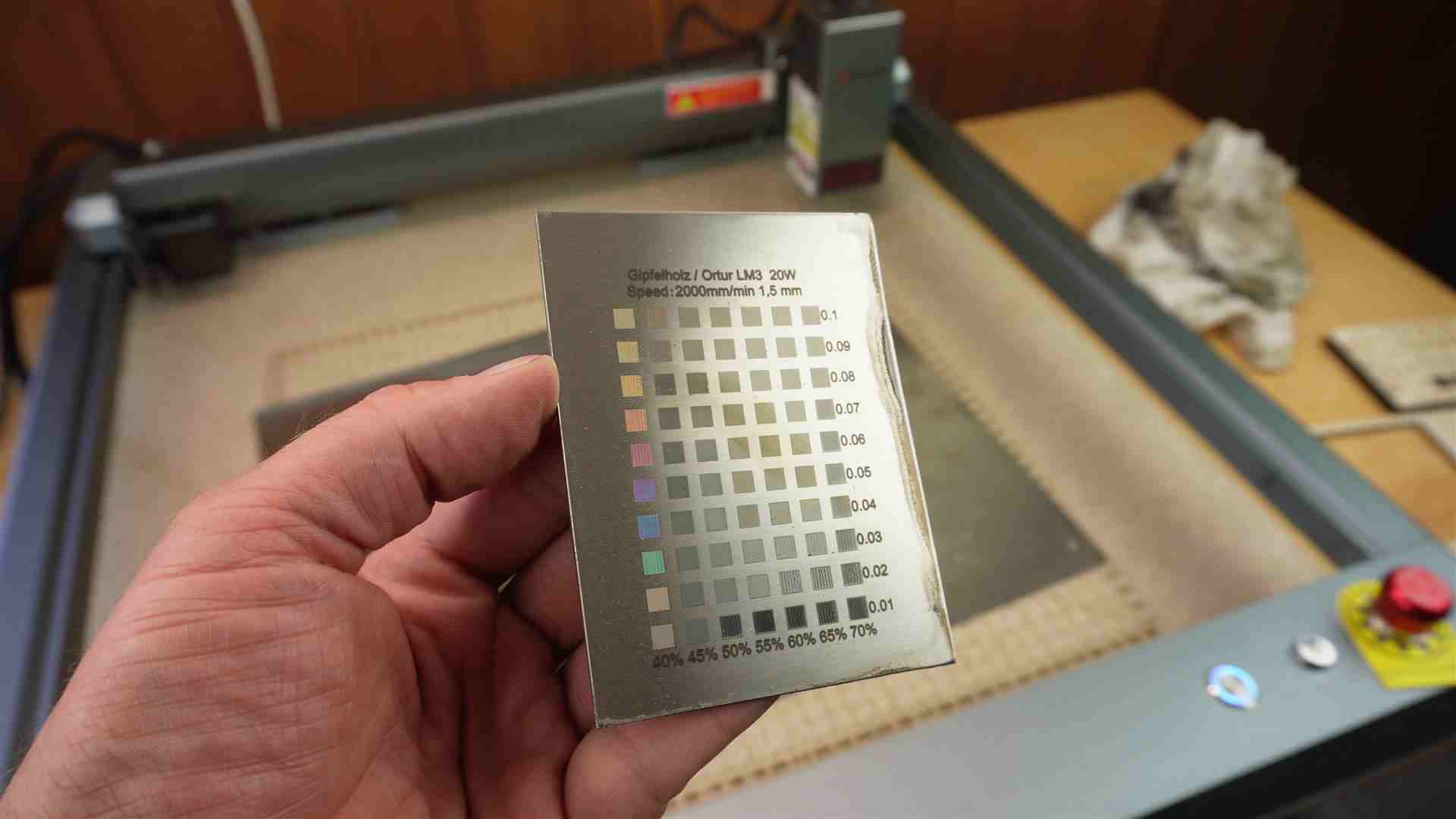

Edelstahl farbig markieren mit einem Diodenlaser – farbig lasern

Es kann auch farbig auf Edelstahl gelasert werden. Wie das genau funktioniert erfahrt Ihr in einem anderen Video. Dieses Video könnt Ihr Euch hier nochmals anschauen. Den Powertest für den Ortur Laser Master 3 20 Watt könnt Ihr Euch weiter unter downloaden.



Passendes Edstahl fürs farbig lasern kaufen*

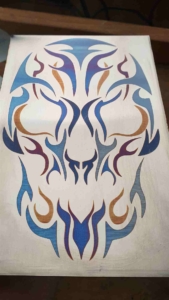

Hier ein Beispiel was man damit machen kann.

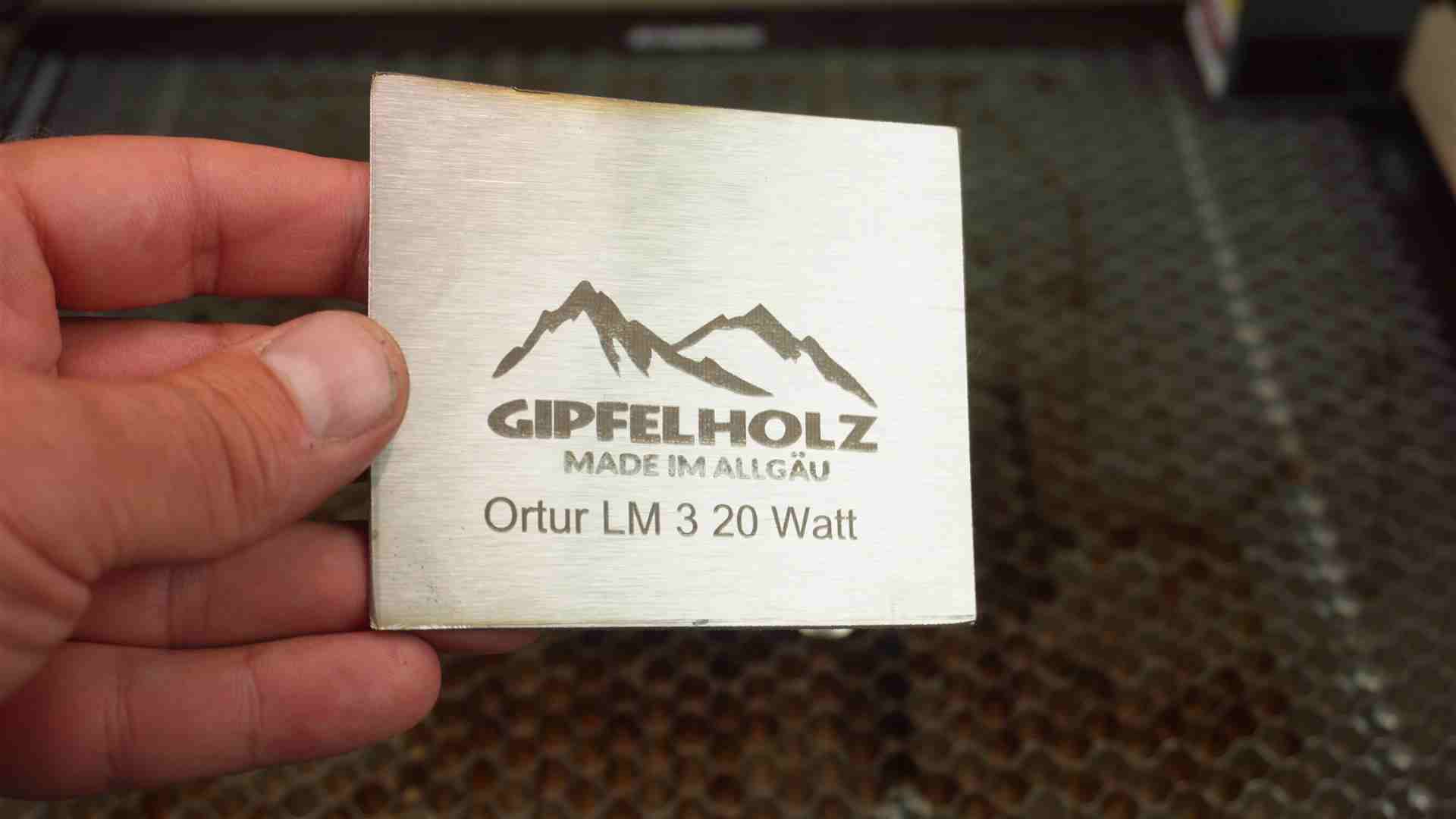

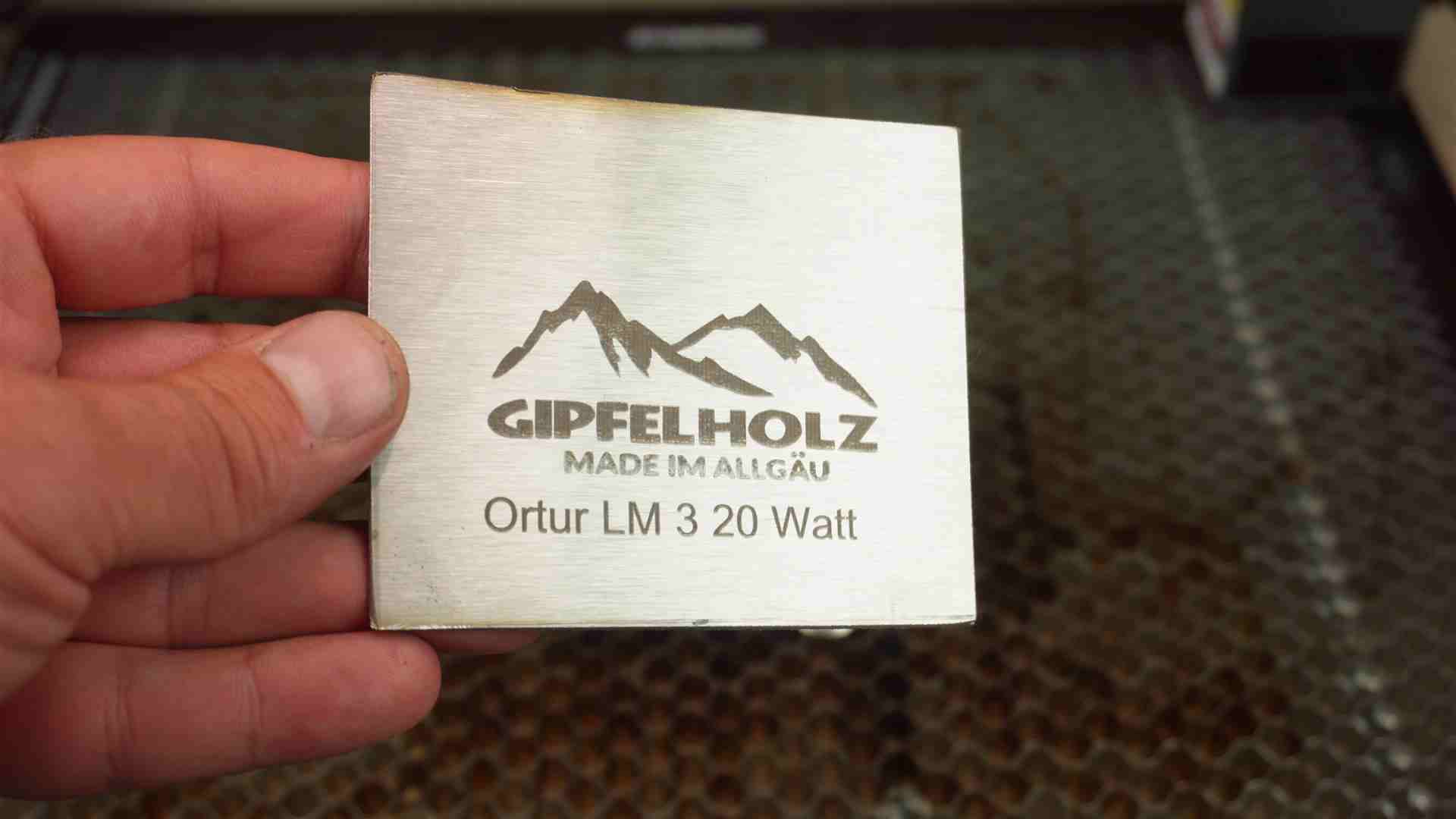

Edelstahl schwarz markieren – gravieren mit Diodenlaser

Der Ortur LM3   kann mit seinen 20Watt Laserleistung Edelstahl auch ohne Markierungsspray lasern.  Pech schwarz gelasert. Es handelt sich um unbehandeltes Edelstahl in roh.

Edelstahl Thermoskanne 1L kaufen*

Edelstahl kaufen*

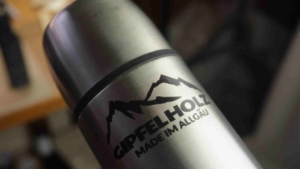

 – Edelstahl Thermoskanne :  2000 mm/min / 70 % Power –  0,01 Zeilenintervall

– Logo auf Edelstahl: 2000 mm/min / 70 % Power 0,01 Zeilenintervall

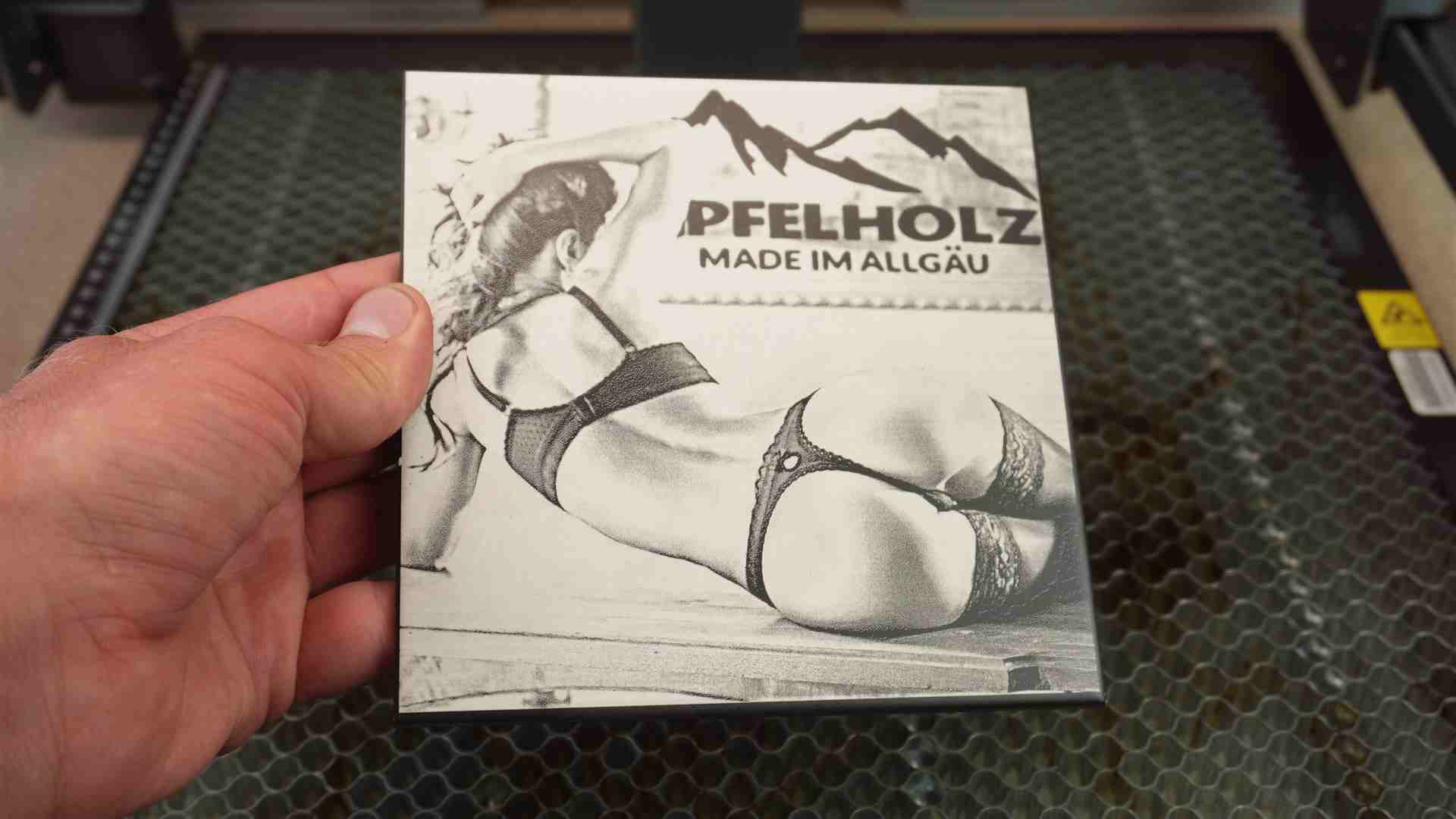

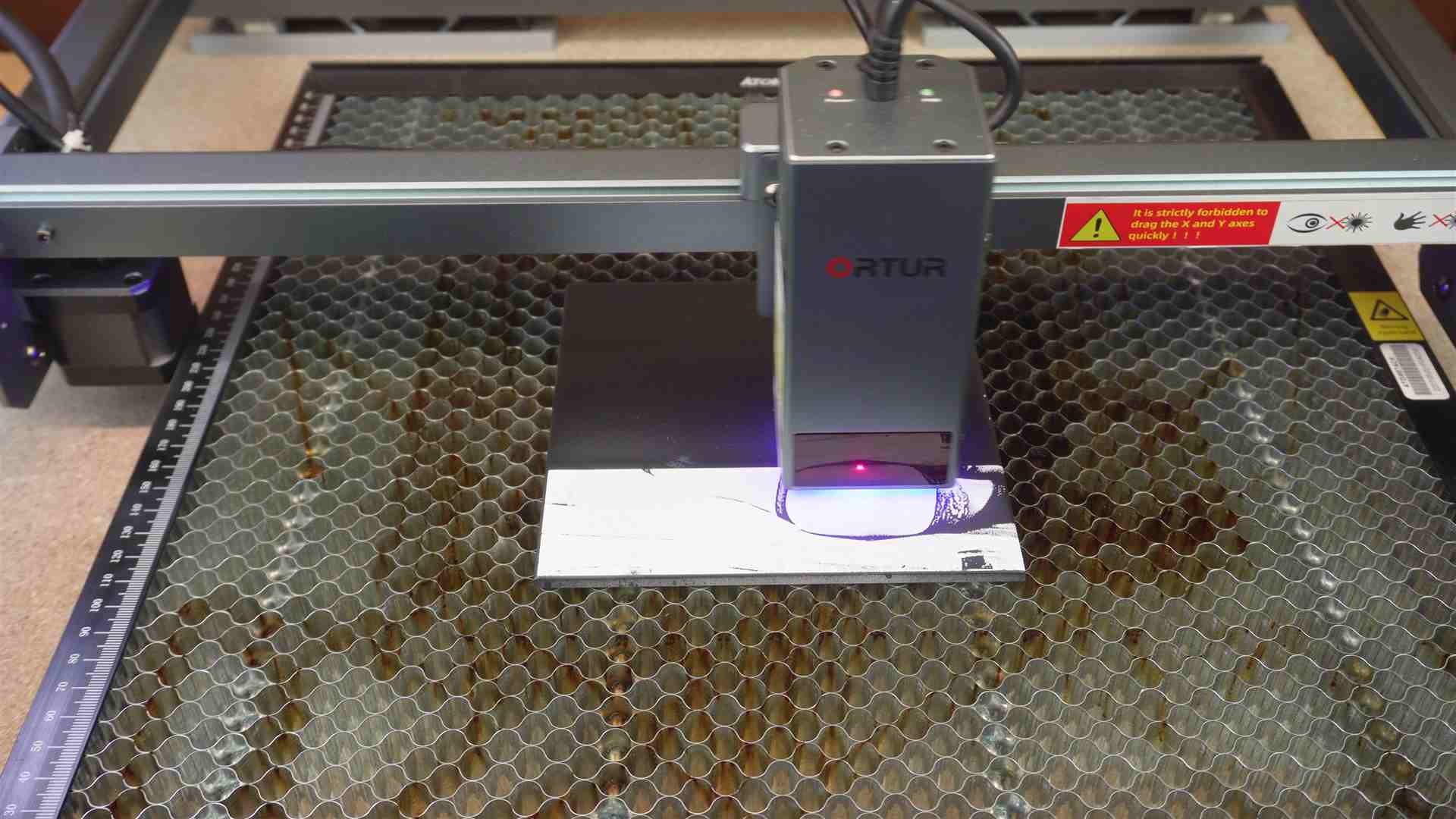

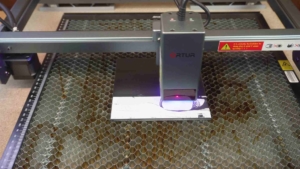

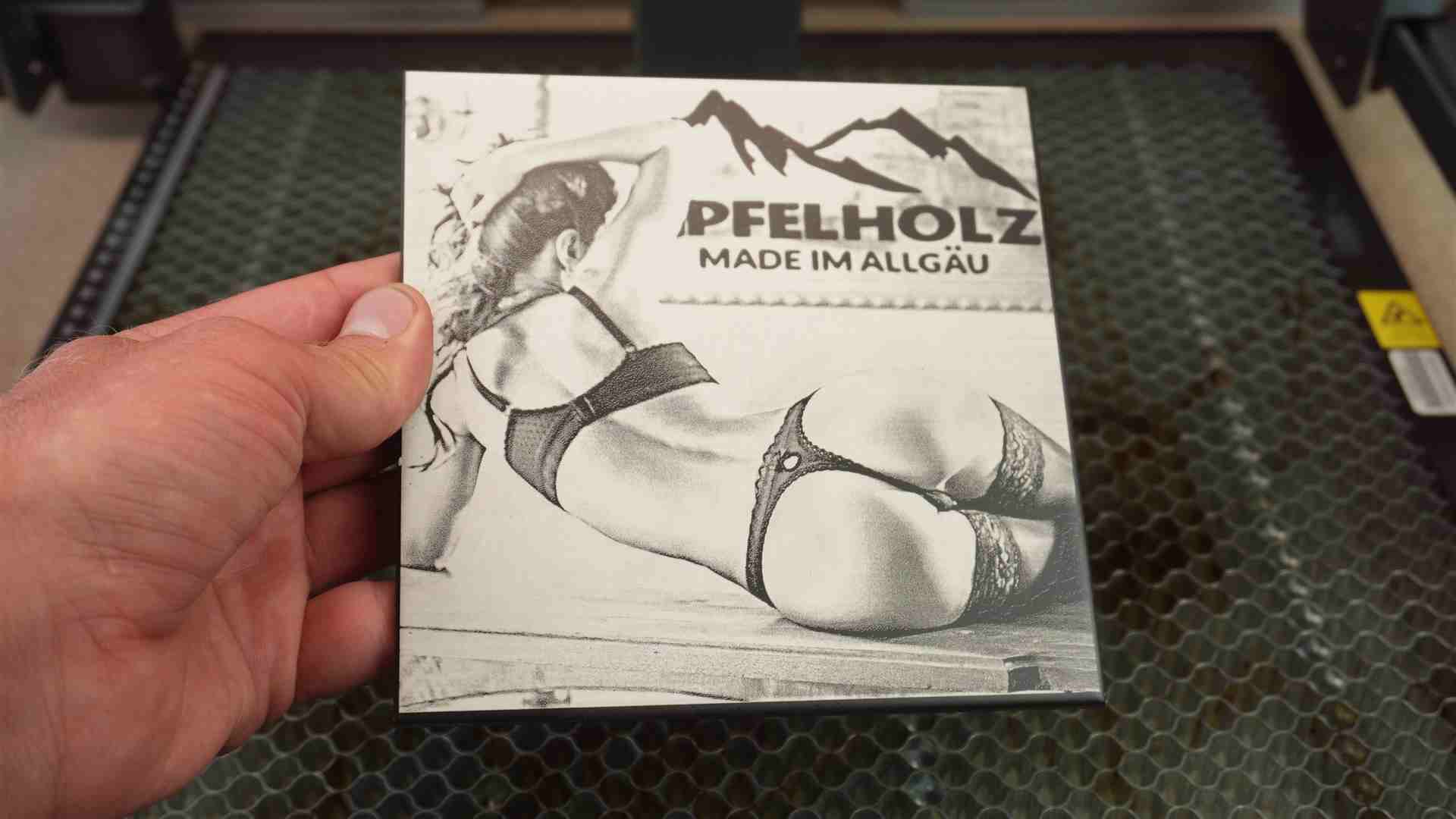

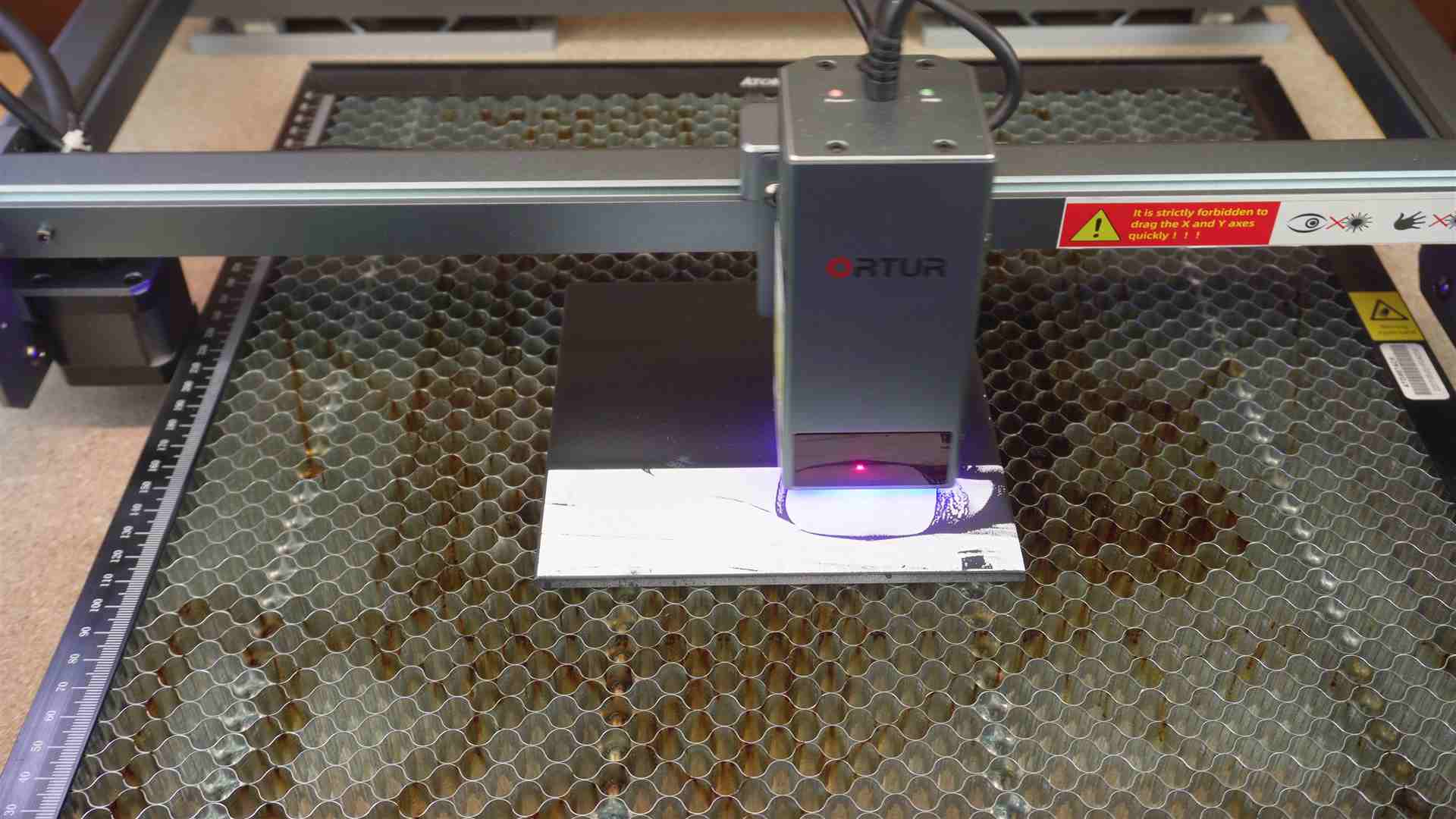

Fliese lasern mit einem Bild

Das Foto wurde in Image-R bearbeitet – Norton White Tile painted black – speichern unter bmp Datei. Im Image-R wird das Bild automatisch auf negativ gesetzt. Solltet Ihr es direkt im Lightburn lasern, dann müsst ihr dort das Bild auf negativ stellen.

Die Fliese 2x mit weißem matten Lack besprühen und 1x mit schwarz mattem Lack –  In Lightburn mit Pass through lasern. Die Fliese nach dem Lasern mit Wasser reinigen und nach belieben matt oder glänzend lackieren. Laserwerte können leicht abweichen, es kommt auf den Lack drauf an und wie dick die Schichten sind.

5000 mm/min / 20 % Power

Sonstiges gravieren und schneiden

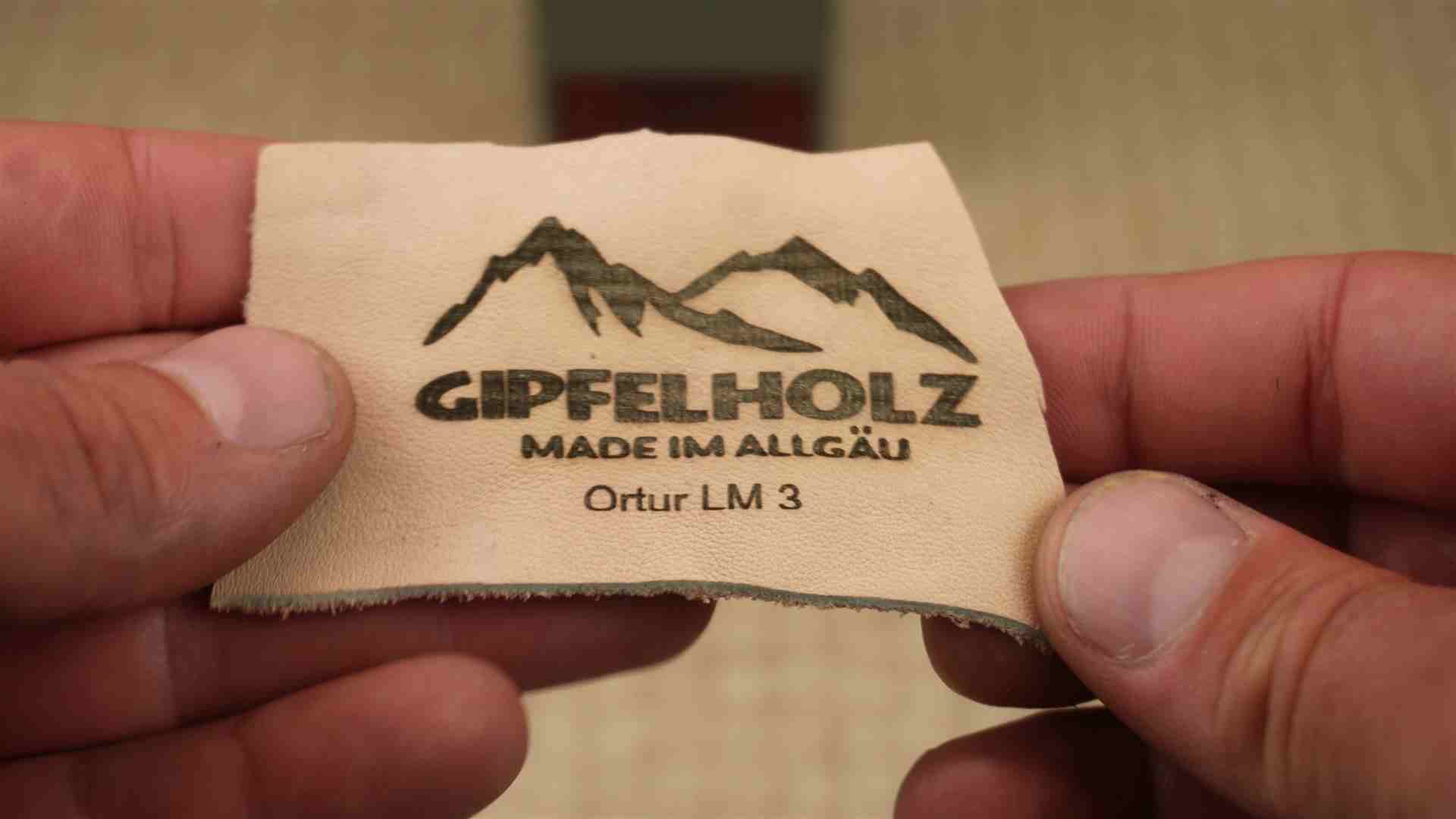

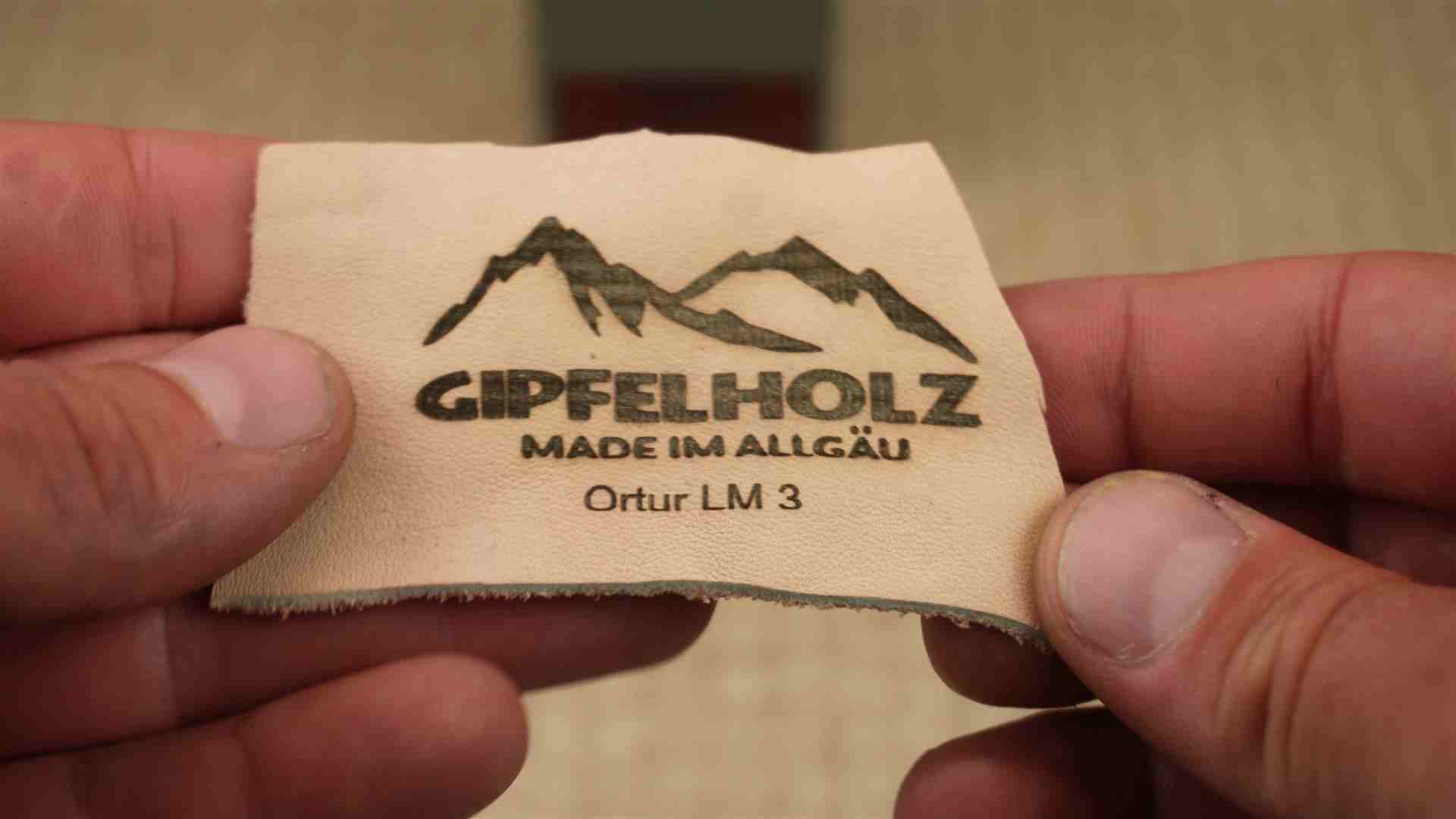

Gravur Echtleder : 4000 mm/min / 25 % Power

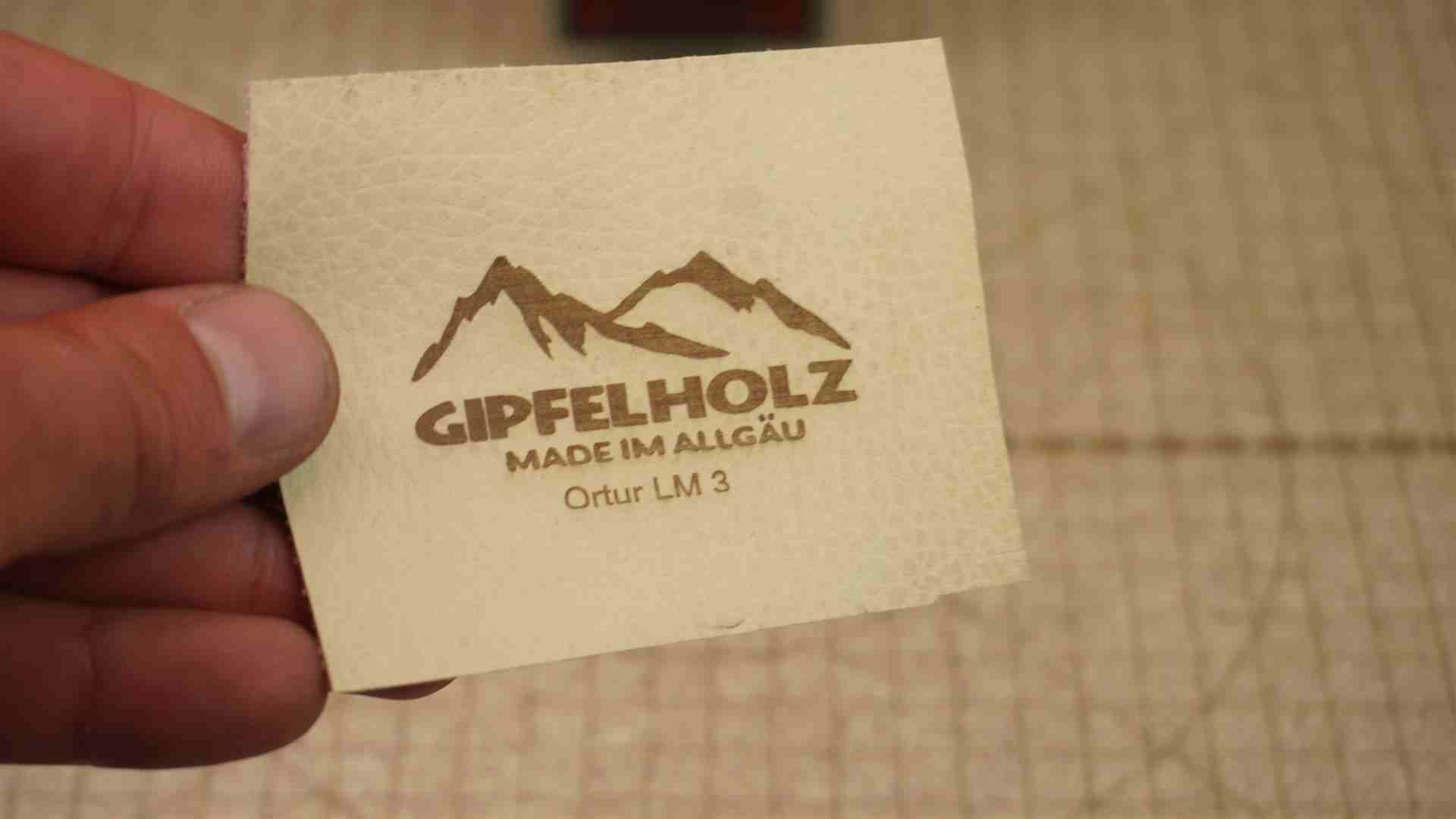

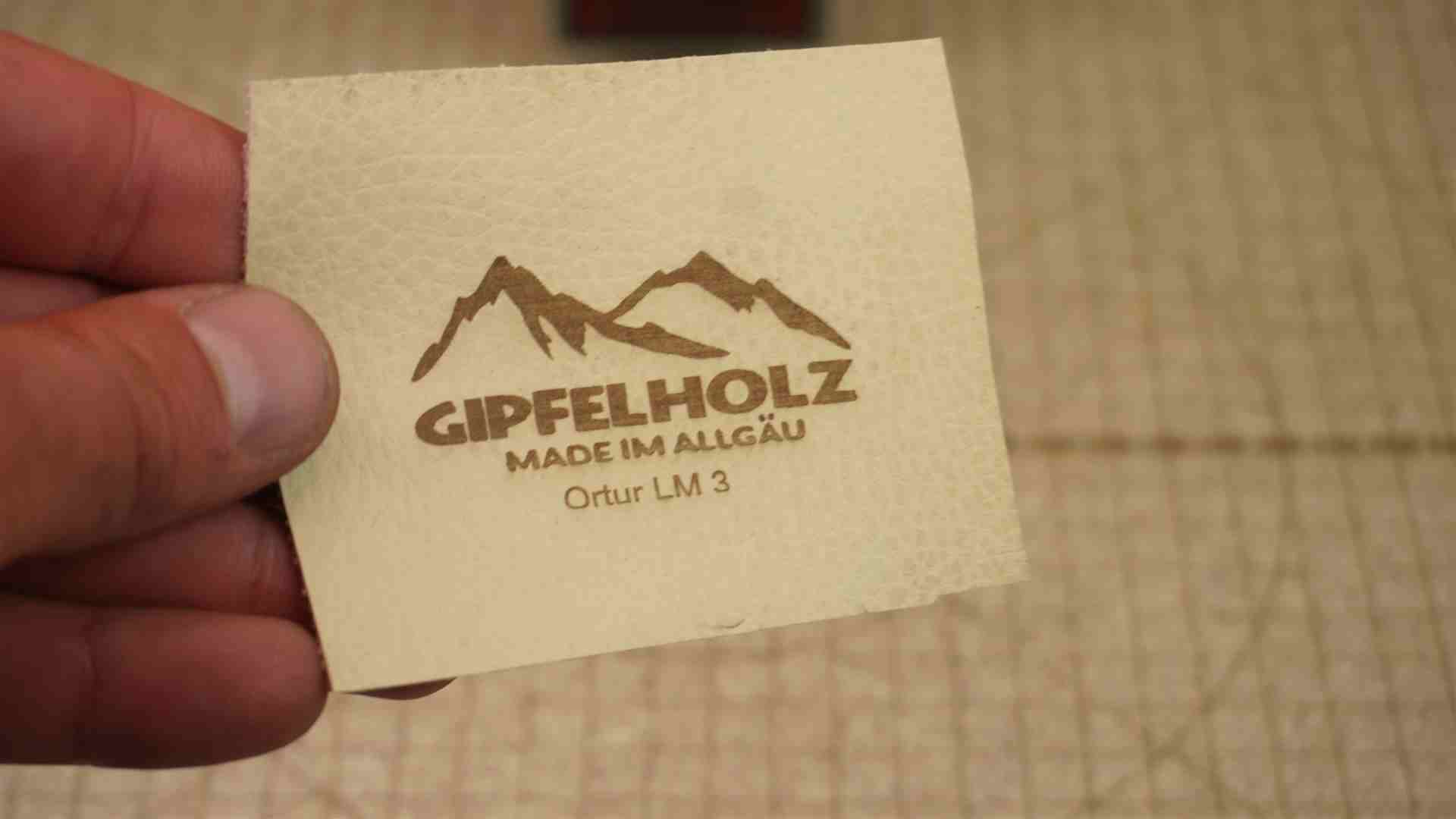

Gravur Kunstleder : 4000 mm/min / 25 % Power

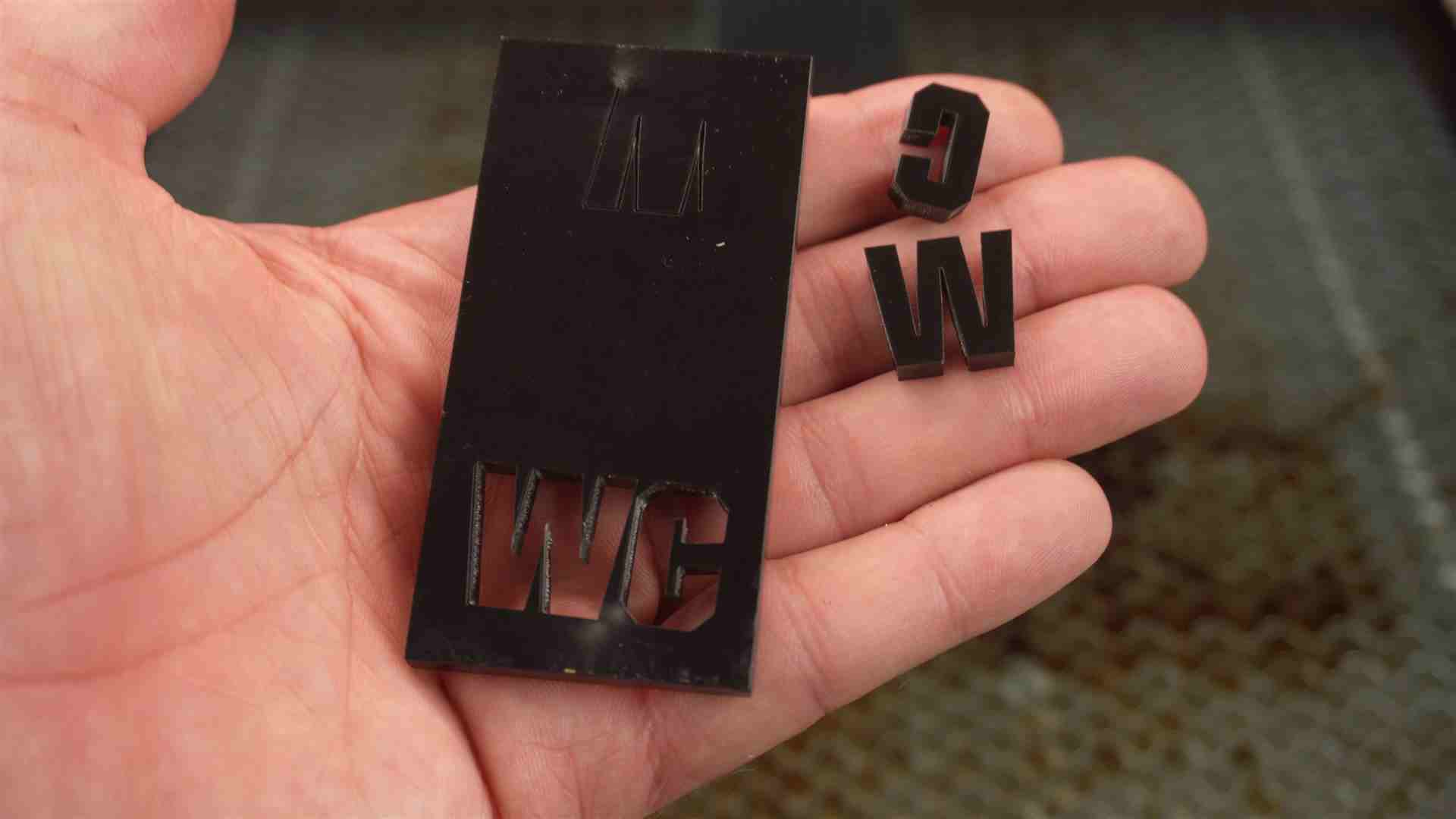

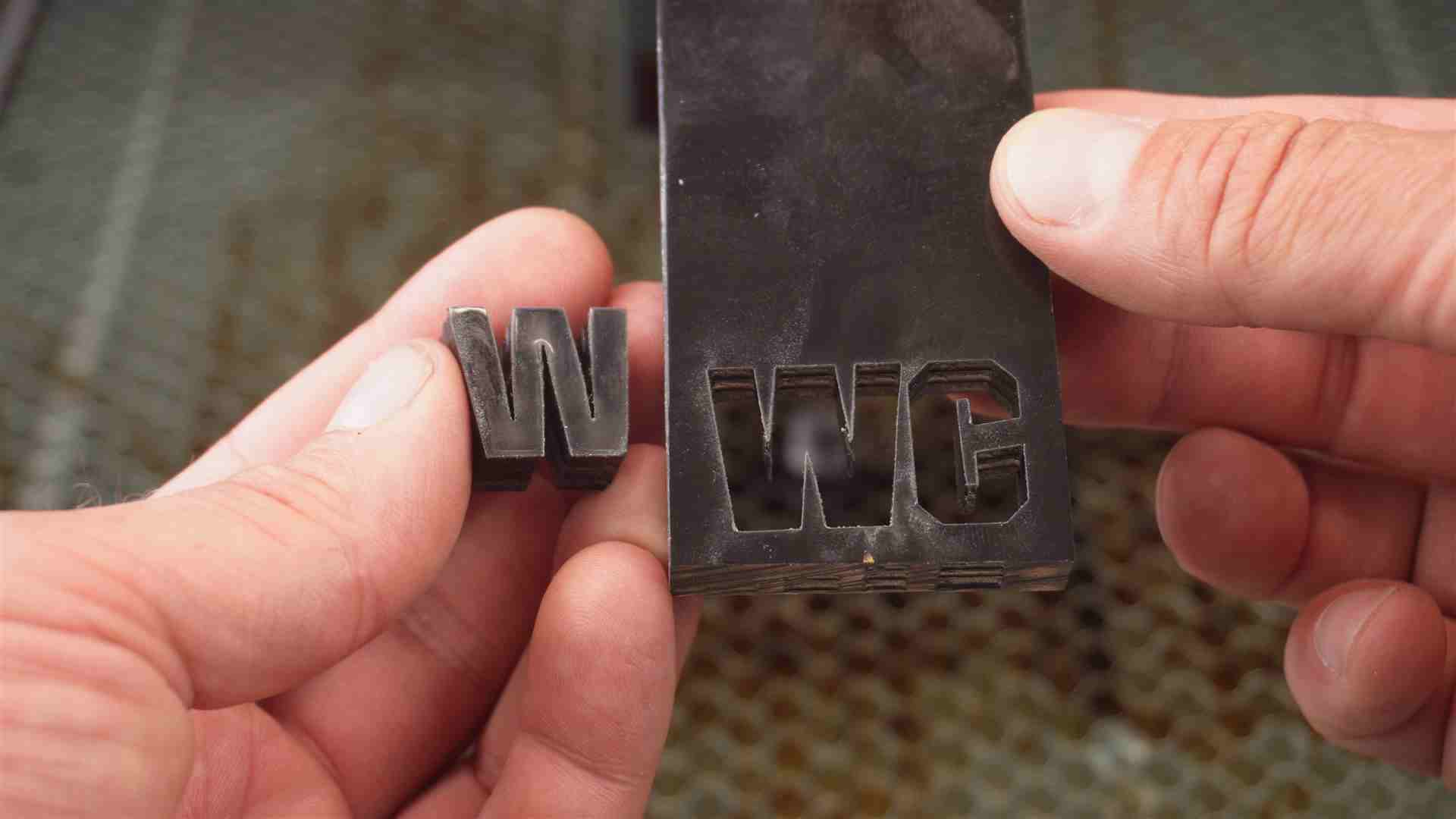

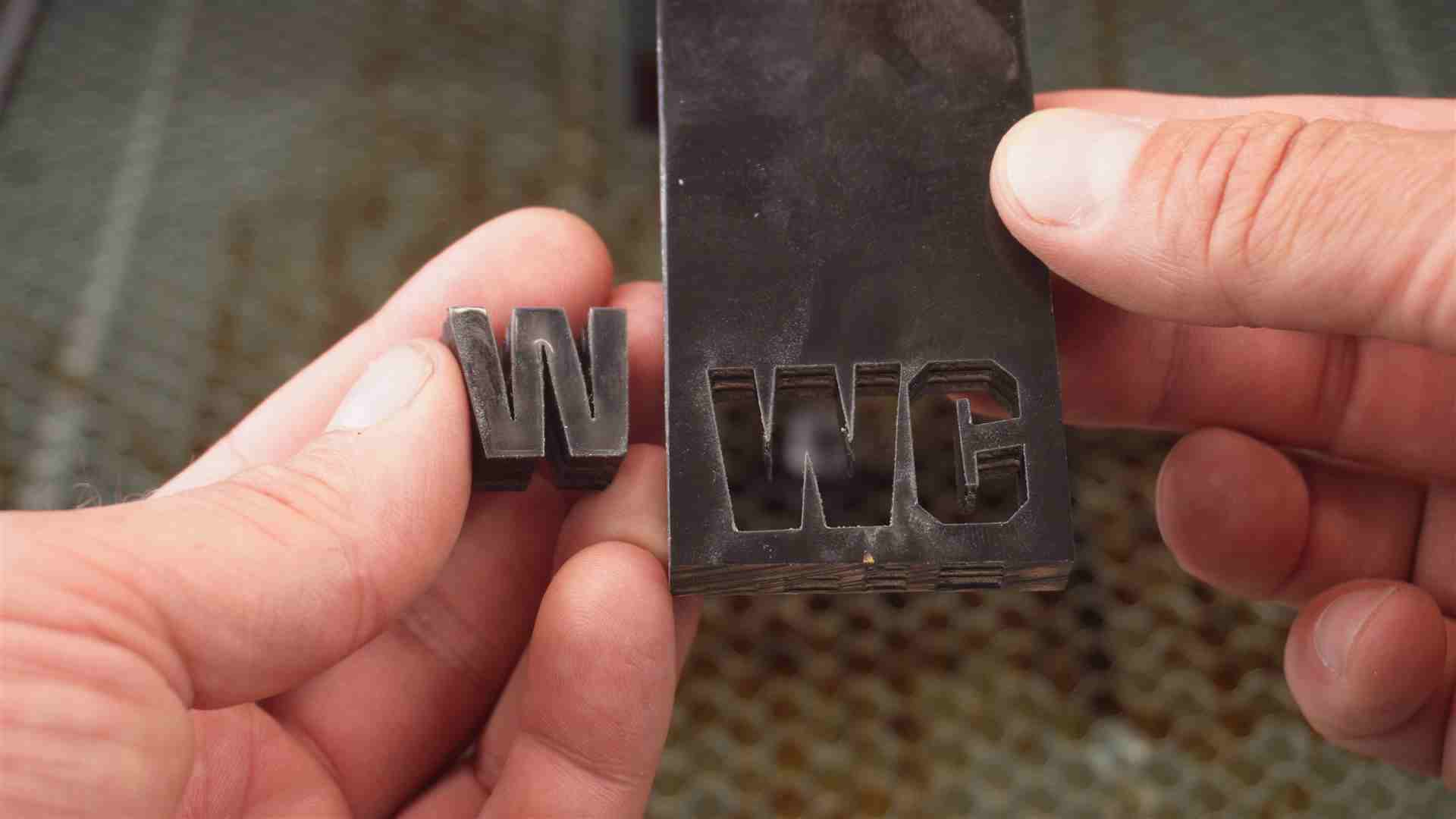

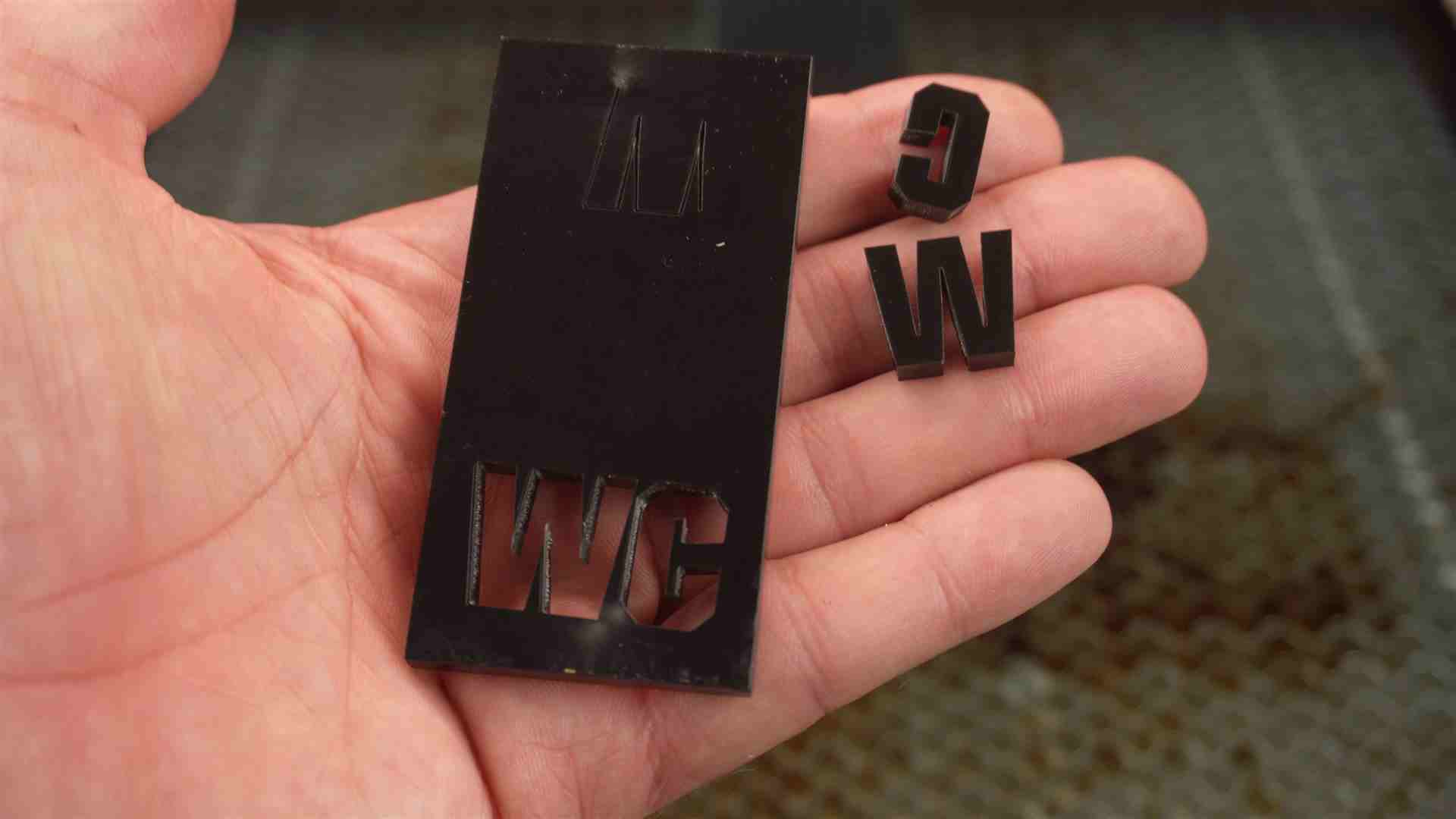

Acrylglas schwarz 5mm: 100 mm/min / 90 % Power / Durchgang 1x

Acrylglas schwarz 10mm: 120 mm/min / 90 % Power / Durchgang 3x

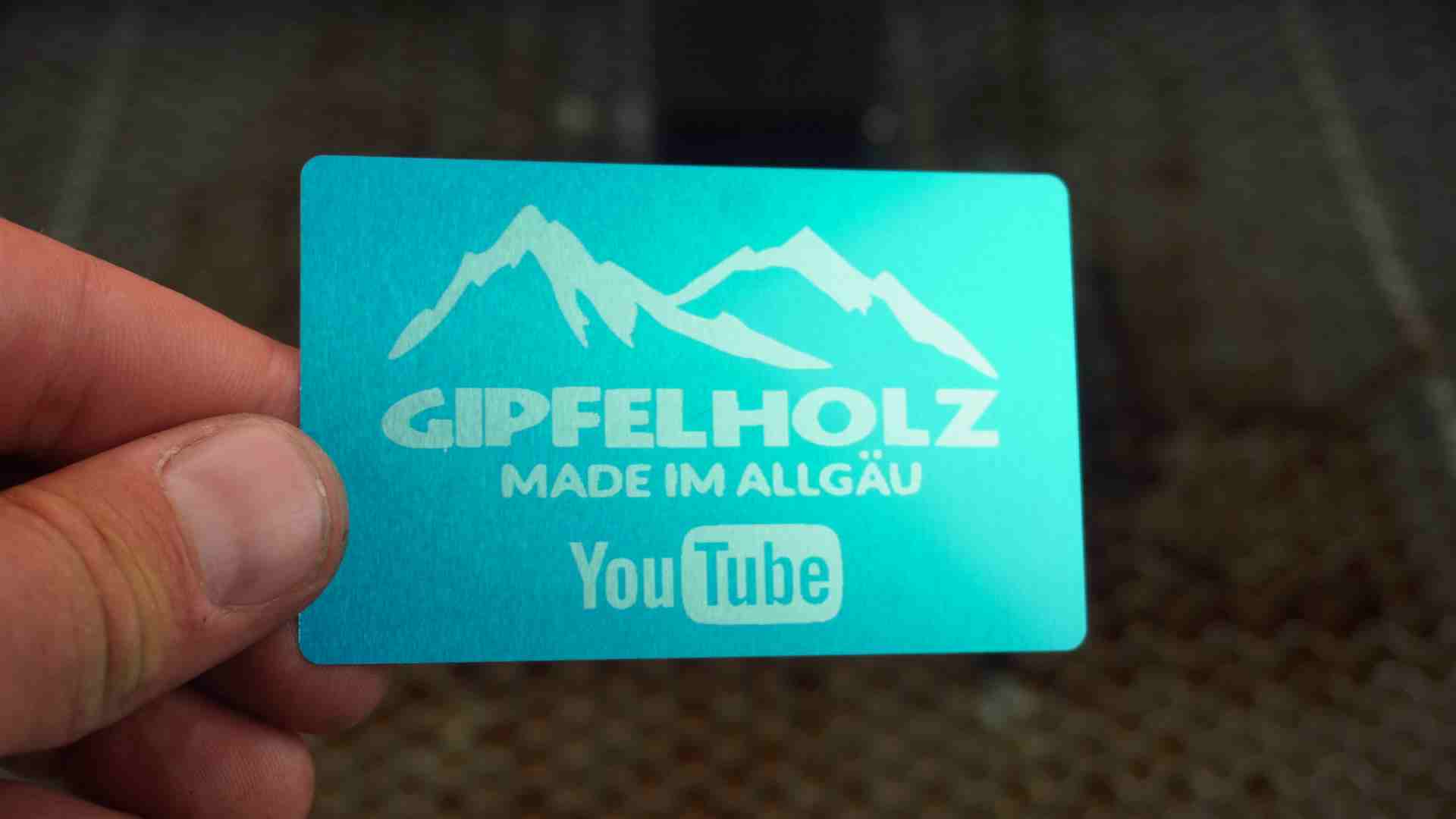

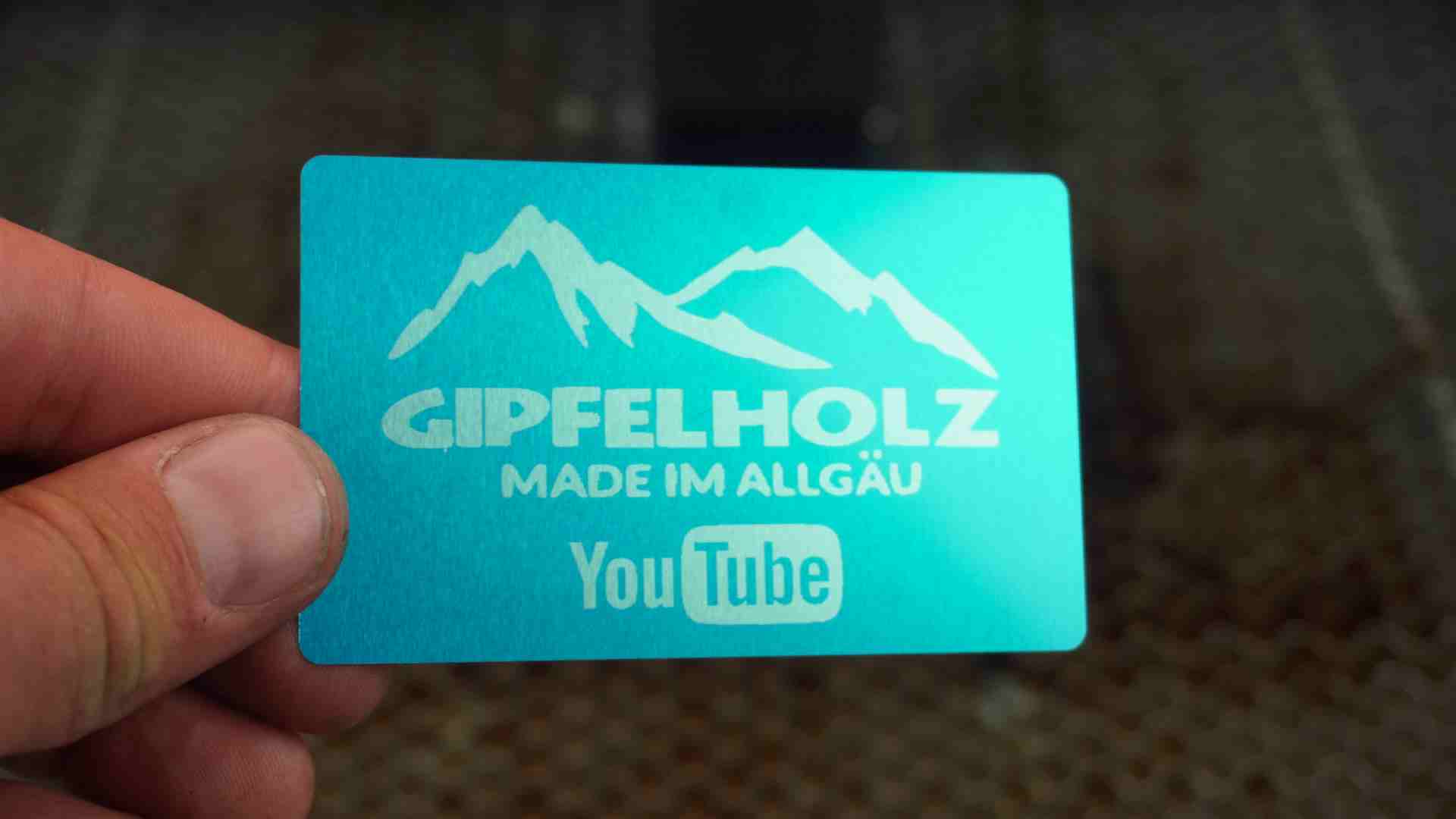

Visitenkarte aus Alu – gravieren

Visitenkarten zum lasern bekommt ihr Hier *

Parameter: 5000 mm/min / 30 % Power / 0,10 Zeilenintervall





Anzeige





*******************************************************************************

Ortur Laser Master 3 20Watt kaufen:



👉 Ortur Laser Master 20 Watt direkt bei Ortur kaufen*



Ich habe den Laser direkt bei Ortur.net * gekauft. Dort gibt es den beste Preis. Es ist auch überhaupt kein Problem mit der Lieferung, da dieser aus einem EU Lager in wenigen Tagen geliefert wird. Somit müsst Ihr keinen Zoll und keine Einfuhrumsatzsteuer mehr zahlen.

Ebenso gibt es dort auch immer wieder Rabatt Aktionen über diesen Link*





Weiteres Zubehör Ortur



• 👉 Laserschutzbrille: Brille*
• 👉 Klappbare Füße : Feets*
• 👉 20 Watt Modul zum Nachrüsten LM2-LM3: Modul extra*
• 👉 Rotary YRR zum gravieren runder Objekte : Rotray *
• 👉 Lasergehäuse faltbar:Enclosure 2.0
• 👉 Luftreiniger : Purifier 1.0
• 👉 Kompressor für Air Assist : Air Assist*
• 👉 Laser – Schneid Gitter von Ortur – : Honeycomp Platform *
• 👉 Erweiterungskit auf 400x850mm : Vergrößerung



Materialien zum Lasern

👉 Visitenkarten Alu zum Lasern: *

👉 Holz Anhänger: *

👉 Schiefer Untersetzer: *

👉 Zollstöcke Natur zum gravieren: *

👉 Edelstahl Thermoskanne

👉 Spiegelfliesen 15×15: *

👉 Sprühfolie schwarz matt:*

👉 Acrylglas in Schwarz verschiedene Größen*

👉 Alu Tags in verschiedenen Farben*:

👉 Edelstahl Schlüsselanhänger*

👉 Flaschenöffner Alu*

👉 Edelstahl Ketten Anhänger polliert*

👉 Hundemarken – Erkennungsmarken rund*



*******************************************************************************



• Software LightBurn: https://lightburnsoftware.com/
• APP Laser Explorer: https://ortur.net/pages/software



• 3D Fußhalterungen zum Downloaden auf thingiverse

SEID FAIR

Ihr könnt Euch die unten stehenden Dateien kostenlos downloaden – Es wäre super, wenn Ihr eine kleine Spende da laßt. Es ist viel Arbeit das alles bereitzustellen. Ihr würdet den Kanal Gipfelholz damit unterstützen , somit kann ich immer wieder was kostenlos zur Verfügung stellen.





👉  👉  ÜBER EINEN AMAZON GUTSCHEIN würde ich mich am meisten freuen. Betrag ist frei wählbar.

HIER KÖNNT IHR PER PAYPAL ETWAS SPENDEN



👉 Downlaod Raster Gitter von Gipfelholz / Laser Gitter / Grid 400×380 als Lightburn



👉 Download Speed und Powertest von Gipfelholz – dieser Test kann in Lightburn individuell auf Eure Bedürftnisse angepasst werden – die Kästchen werden einzeln in den Form-Eigenschaften vom Power eingestellt.  Speed 1000-12000 – Power 10-90%:



👉 Download Schneidetest 1 und 2 Durchgänge , diese Datei kann auch individuell angepasst werden:



*******************************************************************************



Bitte achtet ebenso auf die Sicherheit. Laßt den Laser im Betrieb nie unbeaufsichtigt. Setzt eine Laserschutzbrille auf und saugt die Luft ab.
