Atomstack R30 Infrarot Laser Test

Atomstack R30 Infrarotlaser

ACHTUNG: Es gibt eine neue Version – den Atomstack R30 V2 –

dieser kann beim X30 ohne Zusatzplanine angeschlossen werden.

Wie wir alle wissen kann ein Diodenlaser wie z.B. der X20 oder der X7 kein Metall gravieren.

Metalle markieren geht allerdings schon. Dazu gibt es einen Trick, ein sogenanntes Markierungsspray. Wie man günstig Metall mit dem Diodenlaser markieren kann, habe ich in einem Video gezeigt. Schaut selber.   Atomstack R30 Infrarotlaser

Heute schauen wir uns aber einen Infrarotlaser  (Faserlaser) als Umrüstsatz für einen Diodenlaser mal genauer an. Atomstack bieten mit seinem R30 Infrarotlaser der an das Gestell eines Diodenlasers nachgerüstet werden kann.

Mit einer Wellenlänge von 1064 nm erzielet der R30 Laser einen äußerst kleinen Fokusdurchmesser, wodurch die Intensität bis zu 100fach höher ist als bei CO₂ Lasern.

Ein Infrarot eignet sich dadurch bestens für die Metallbeschriftung mittels Anlassen, für Metallgravuren und für kontrastreiche Kunststoffmarkierungen wie z.B. Acryl

Ein Faserlaser eignet sich am besten zum Beschriften von Metall und nicht organischen Materialien. Zum Beschriften von organischen Materialien wie Textilien, Holz oder Pappe ist ein CO2-Laser oder Diodenlaser die bessere Wahl.

Im Video seht ihr den Umbau eines Diodenlasers auf einen Infrarotlasers. Wir werden einige Materialien testen wie Metall, Kunststoff und Stein.

Es können alle unten aufgeführten Modelle von Atomstack umgerüstet werden.

• X30 Pro
• X20 Pro, A20 Pro, S20 Pro, A20
• X7 Pro, A10 Pro, S10 Pro, X7 40W
• A5 Pro, A5 Pro+
• A5 M30, A5 M40, A5 M50
• A5 20W, A5 10W
• P9 M50, P9 M40, P7 M40, P7 M30

Vorteile Atomstack R30  schnell im Überblick:

• Großer Gravurbereich (Je nach Diodenlaser Modell) im Gegensatz du den kleineren Faserlasern (70x70mm Gravurbereich) wie z.B. den M4 von Atomstack
• Es kann Metall graviert werden (Diodenlaser kann nur markiert werden)
• Laserfokusbereich  0.03mm

• Ein vorhandener Diodenlaser kann leicht umgerüstet werden
• Preisersparnis – es muss kein neues Gerät gekauft werden

• Durch das Vergrößerungskit von Atomstack, könnte ein noch größerer Bereich genutzt werden

Nachteile Atomstack R30:

• Deutlich langsamer als ein kleiner Faserlaser – aber viele Materialien können deutschlich schneller graviert werden als bei einem Diodenlaser
• Betrifft den Umrüstsatz R30 – keine Adapter für die Endschalter im Lieferumfang – diese müssen selber gebaut werden bzw. in der Software eingestellt werden, damit der Laser nicht an den Rand fährt. Dies wird in der Bedienungsanleitung leider nicht erklärt. (Erklärung im Video von mir)
• Extra Platine für die Ansteuerung inkl. extra Netzteil.

Im Video zeige ich Euch:

• Lieferumfang

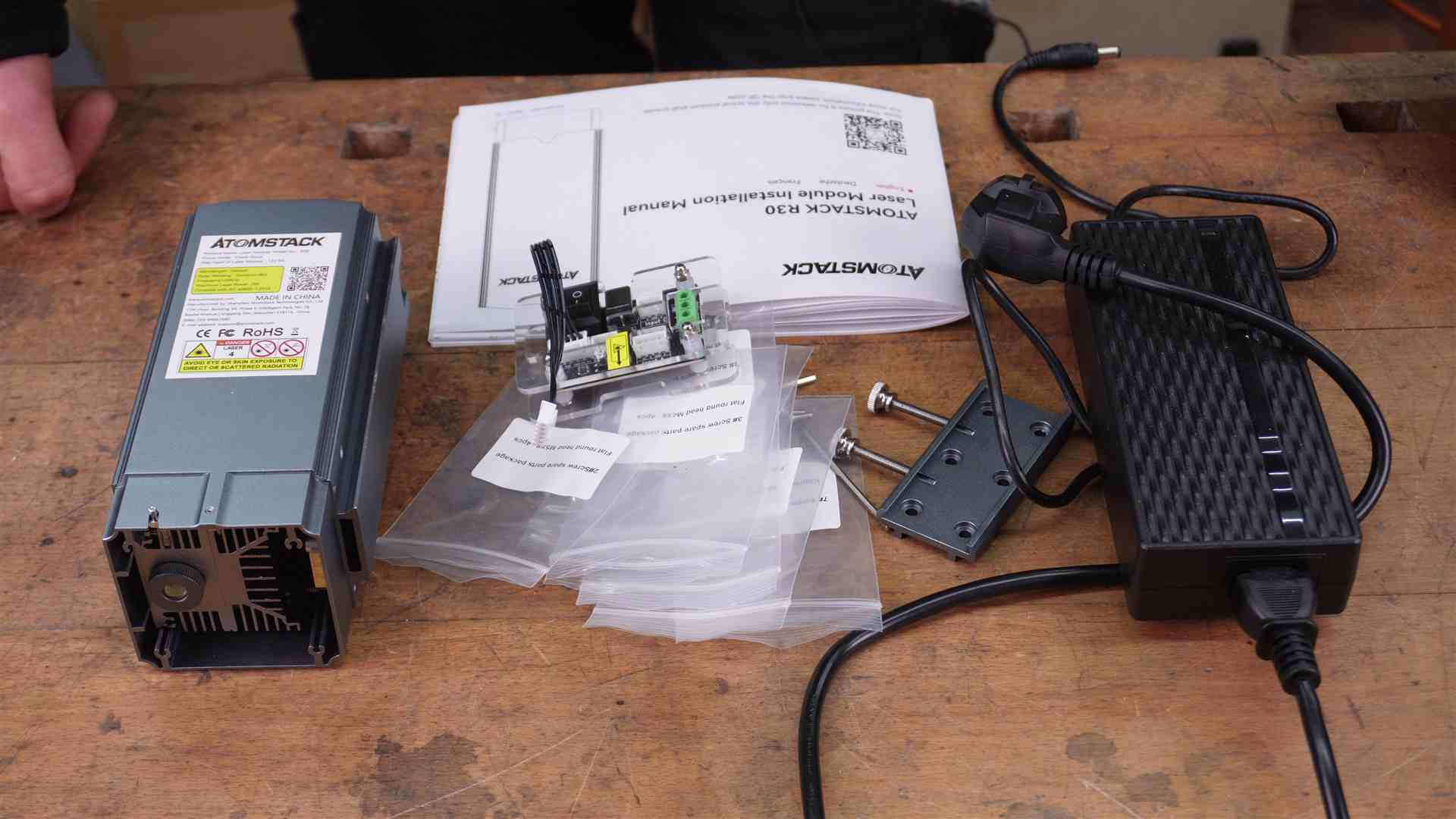

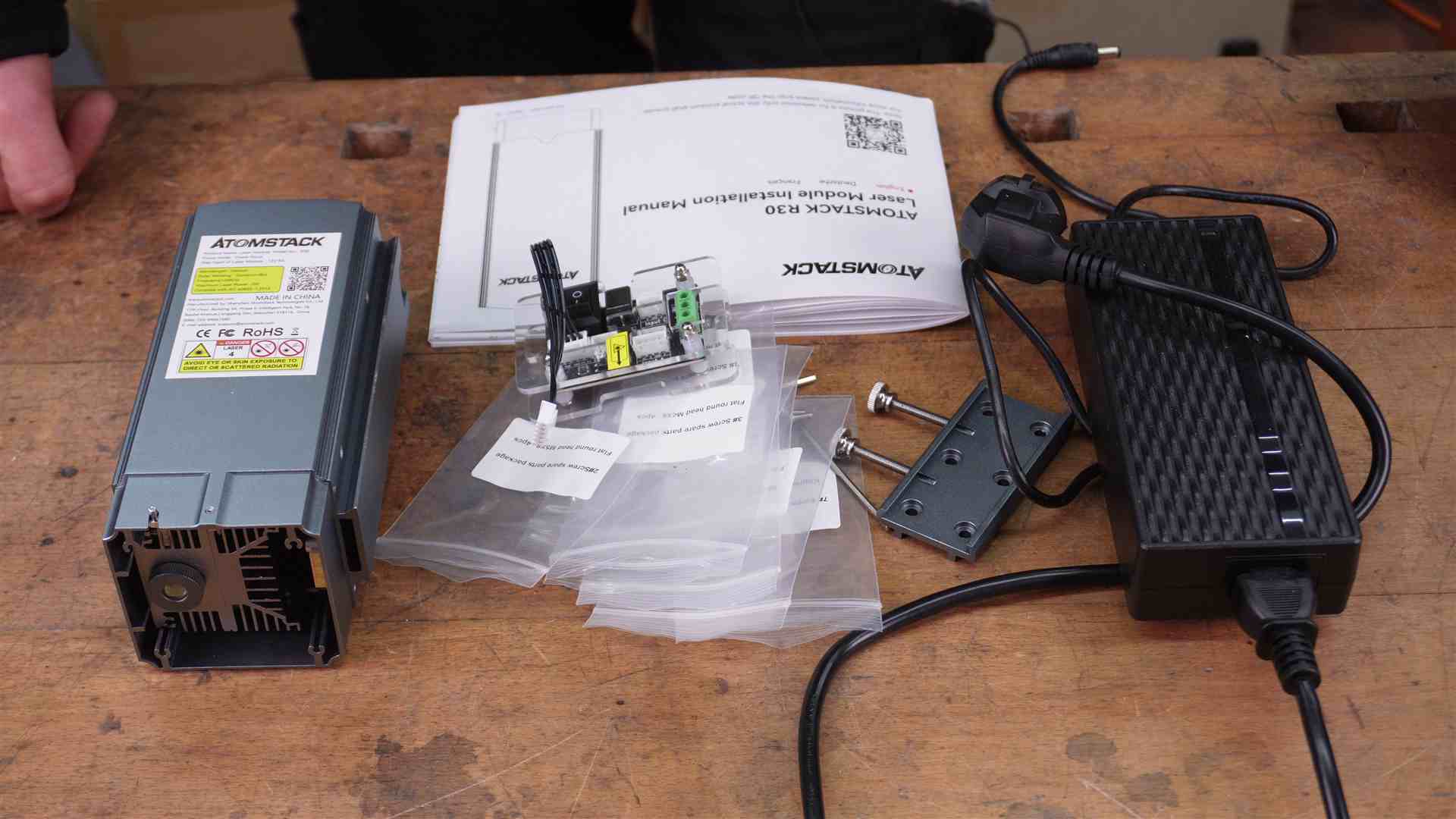

Lieferumfang Atomstack R30

• Umbau eines Diodenlasers. Im Video baue ich mir den X7 von Atomstack um.

Der Umbau des Atomstack x7 Pro ist sehr einfach und in ca. 10 Minuten erledigt. Die mitgelieferte Bedienungsanleitung ist auch in Deutsch beigefügt und erklärt alles im Detail.

• Lösung für den Endschalter
• Lösung um die Software so einzustellen, dass der Laser nicht an den Rand fährt.

Lasern mit dem Atomstack R30. Hier einige Beispiele mit Werten aus dem Video

Achtung die angegebenen Werte sind Richtwerte und können je nach Qualtität des Materials abweichen. Solltet Ihr Euch mit Eurem Laser unsicher von den Werten sein, empfehle ich Euch einen Speed und Powertest. Diesen könnt Ihr ebenso kostenlos Downloaden. Alle Sachen zum Lasern habe ich mit verlinkt.

Achtung: Ich empfehlen Euch den Laser nicht oder eher selten mit 100% Leistung zu fahren.

Metall mit dem Atomstack R30 gravieren.

Mit dem R30 können Metall graviert werden. Mit einem normalen Diodenlaser können Metall mit einem Trick markiert werden. Dies zeige ich Euch in diesem Video.

Aluminium

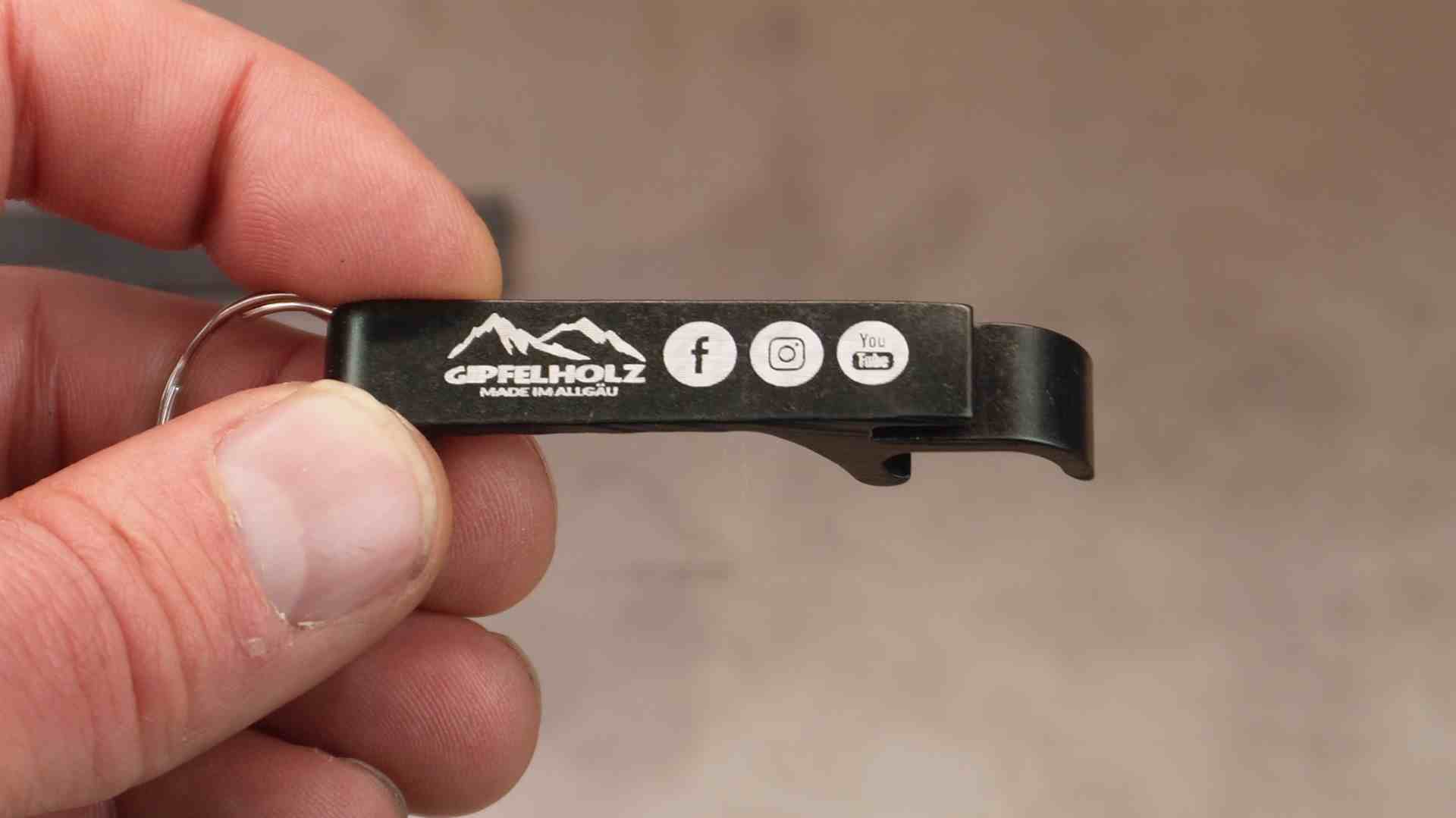

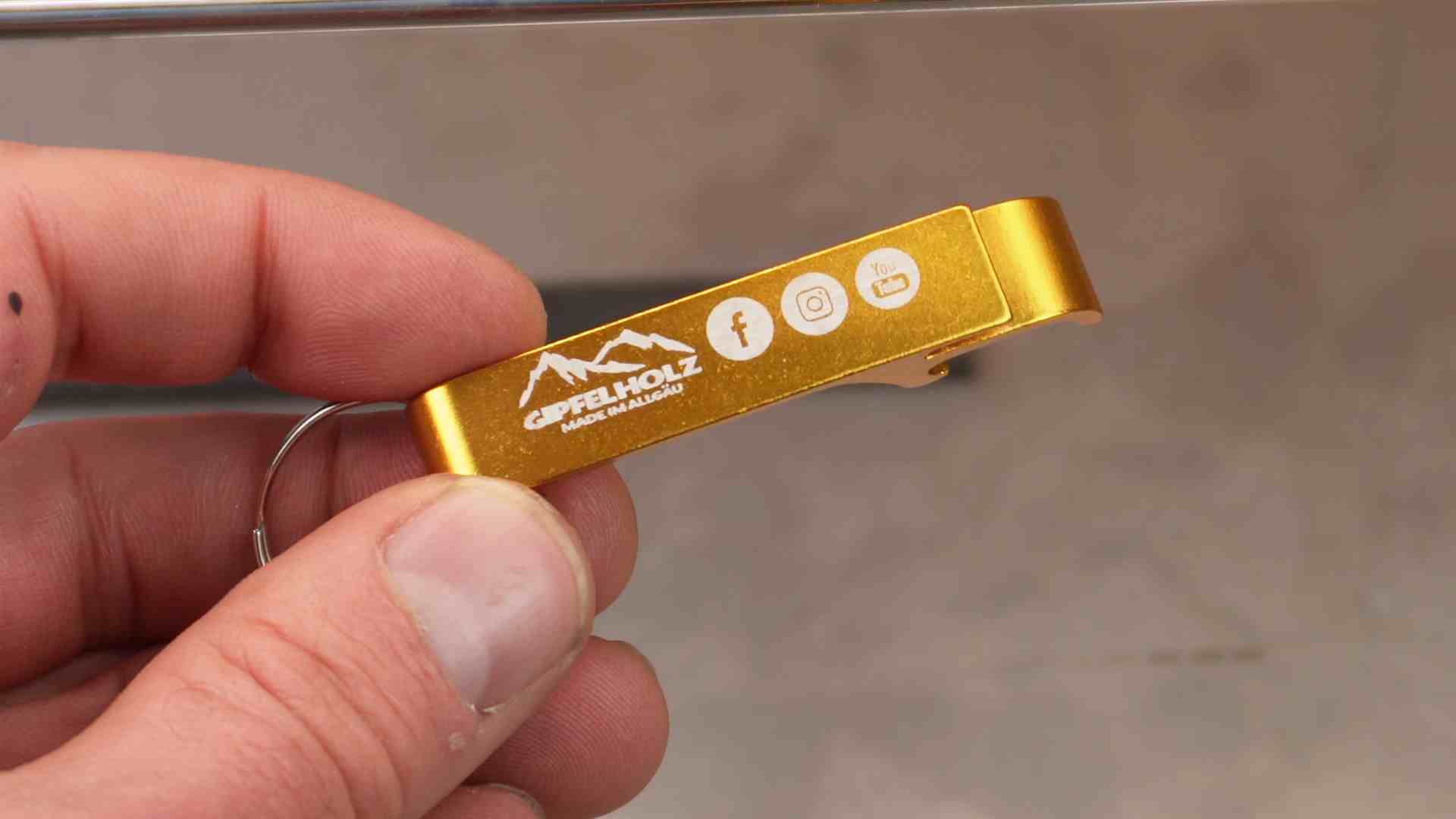

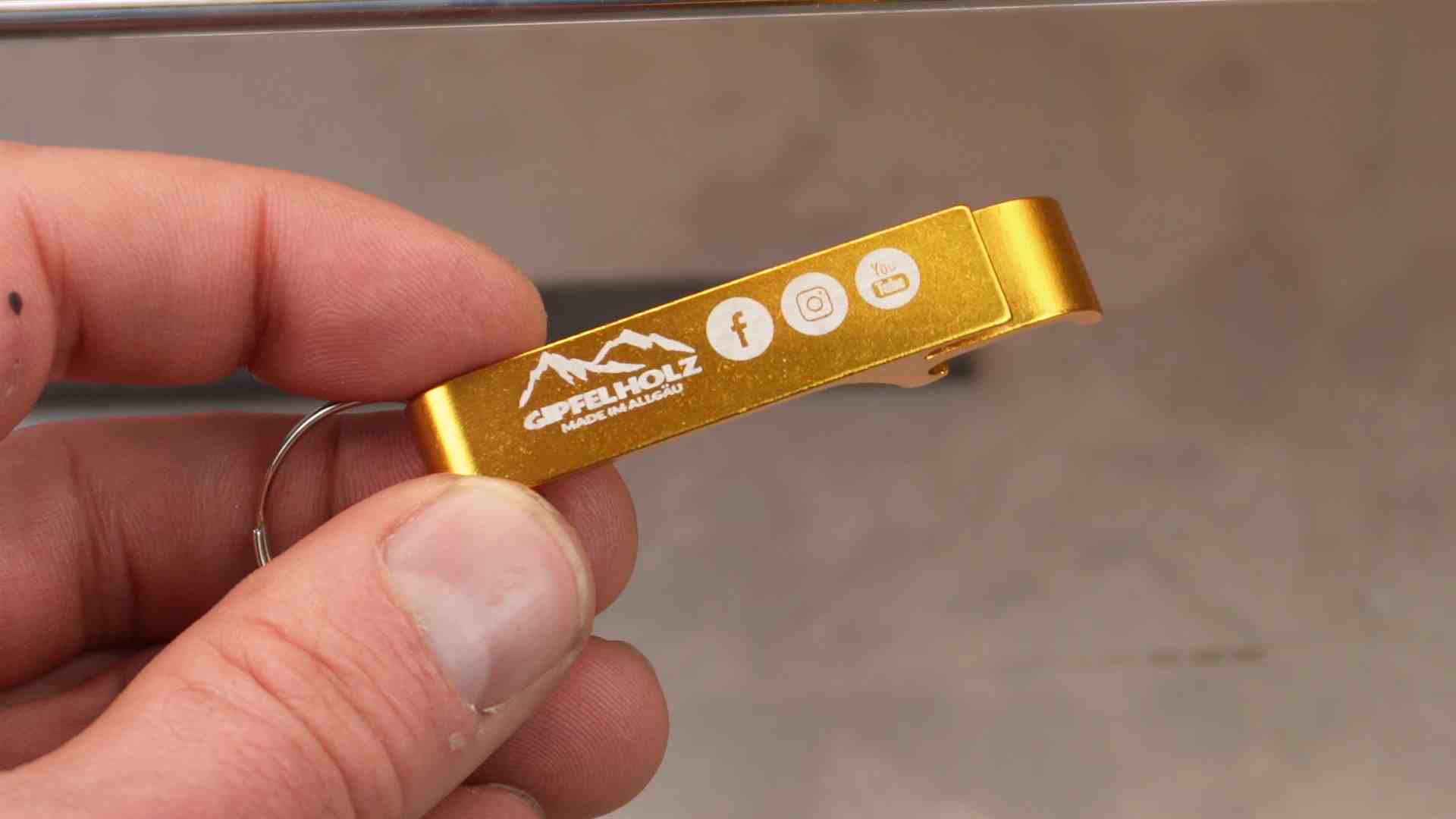

Flaschenöffner aus Alu gravieren

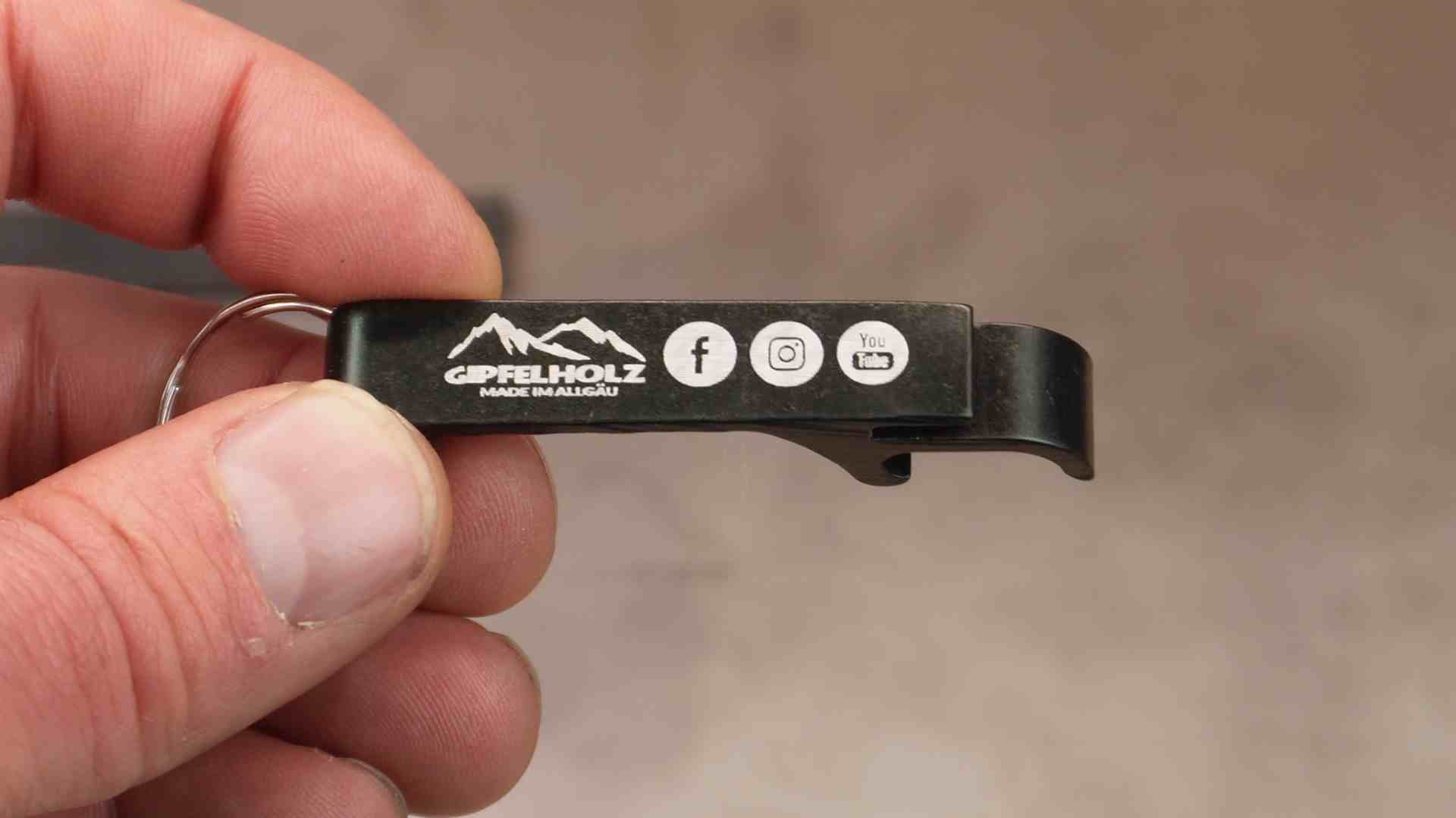

Flaschenöffner eloxiertes Alu gravieren

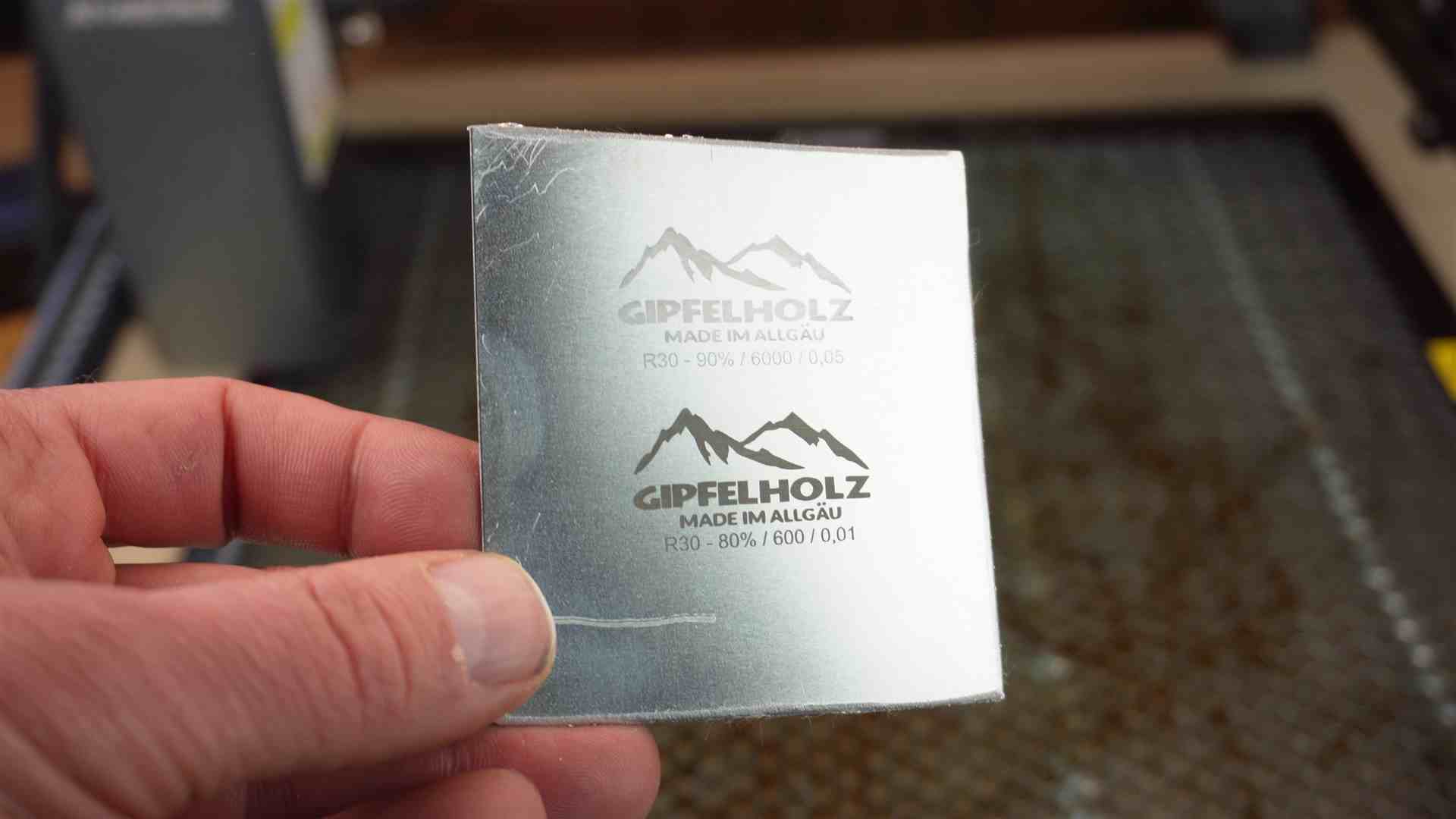

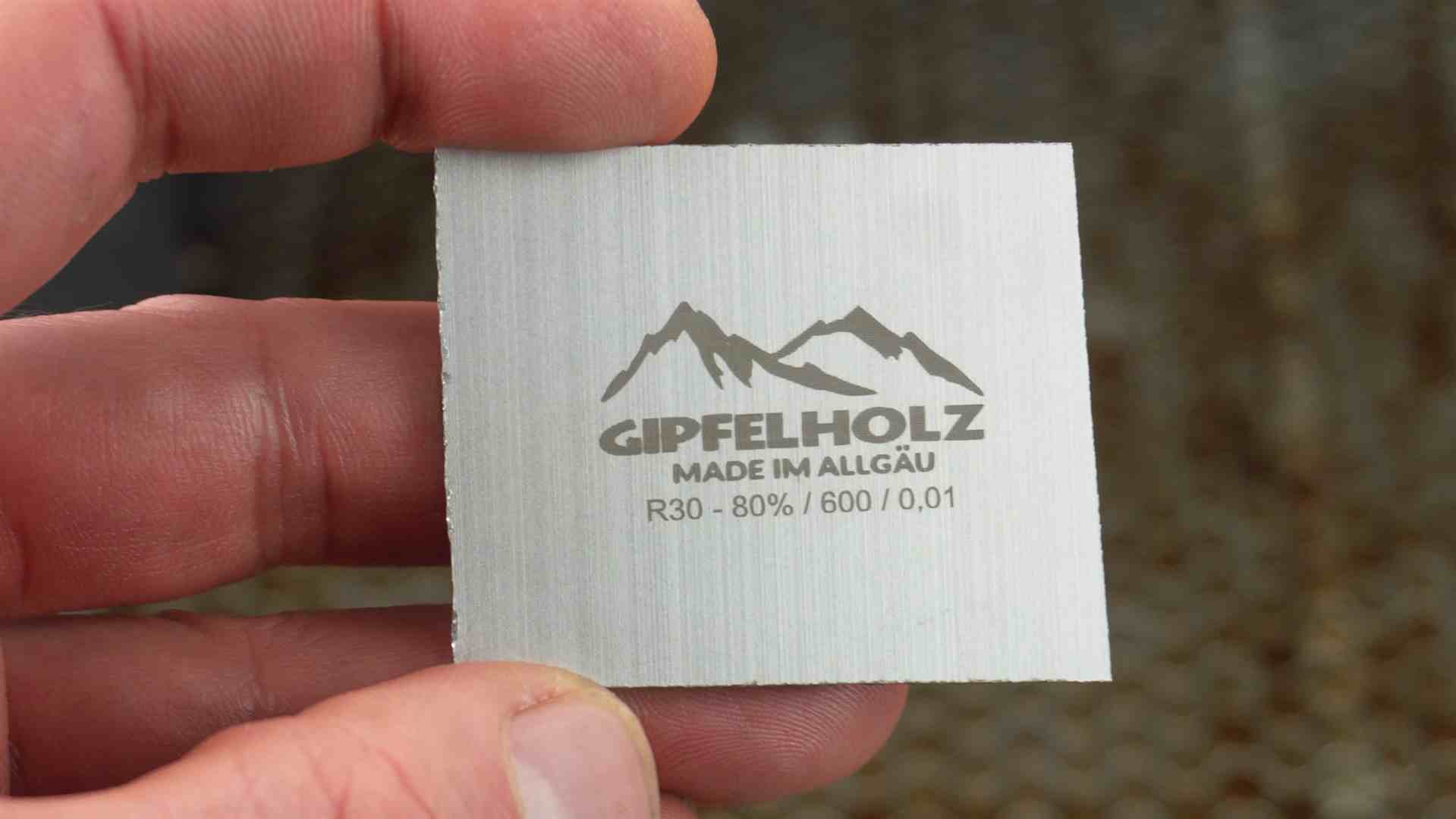

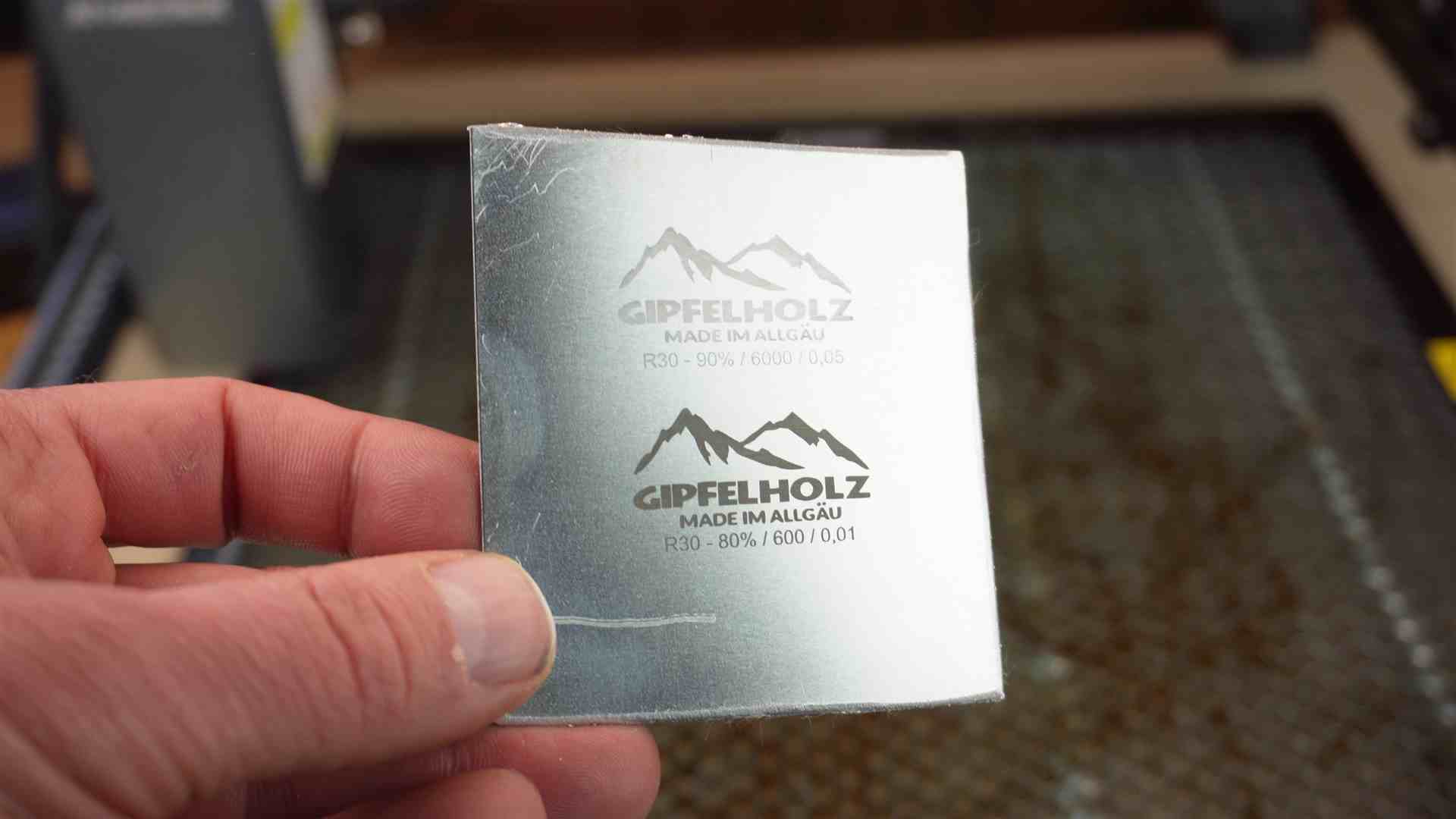

Alu Blech blank in verschiedenen Farben gravieren

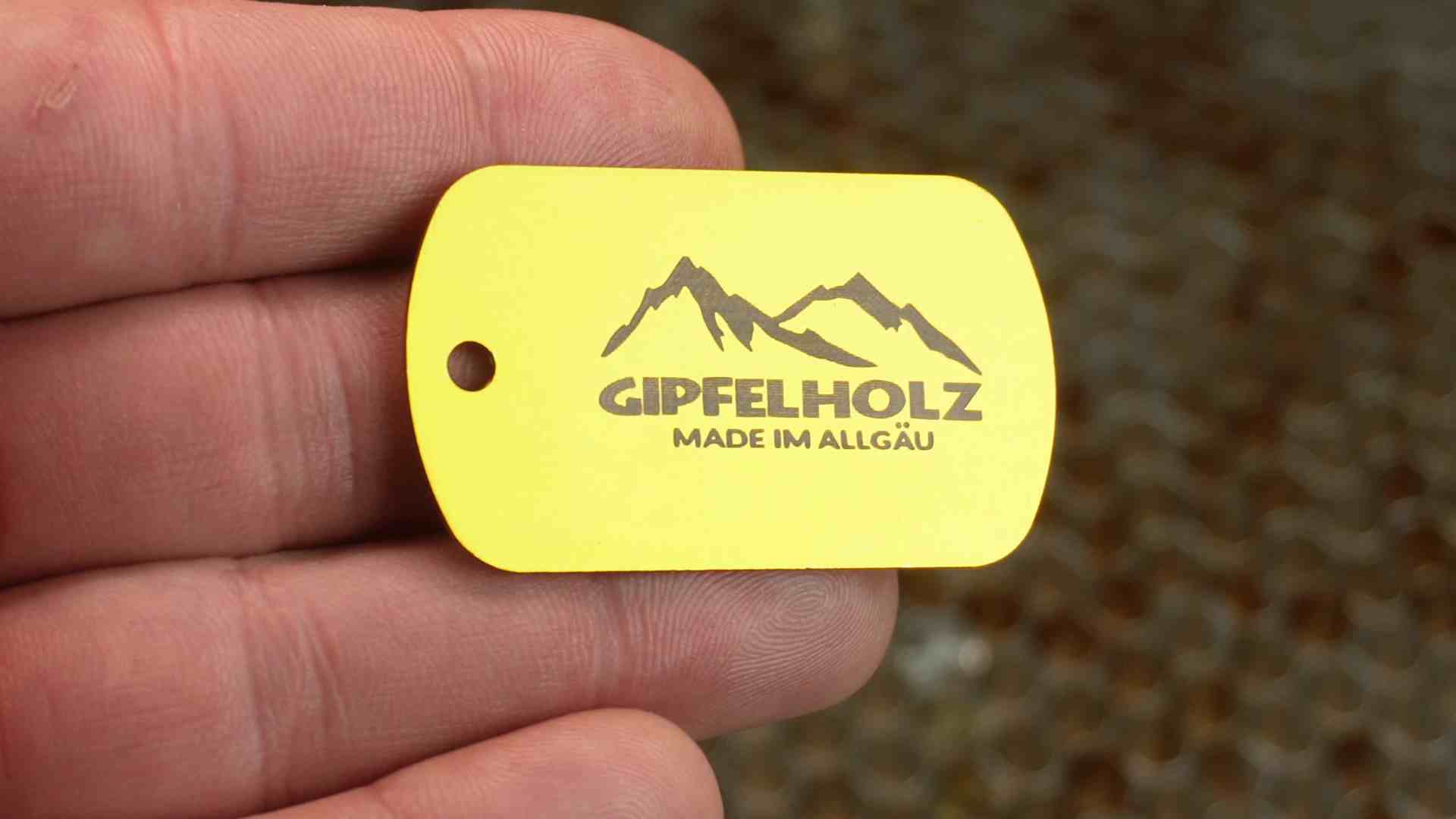

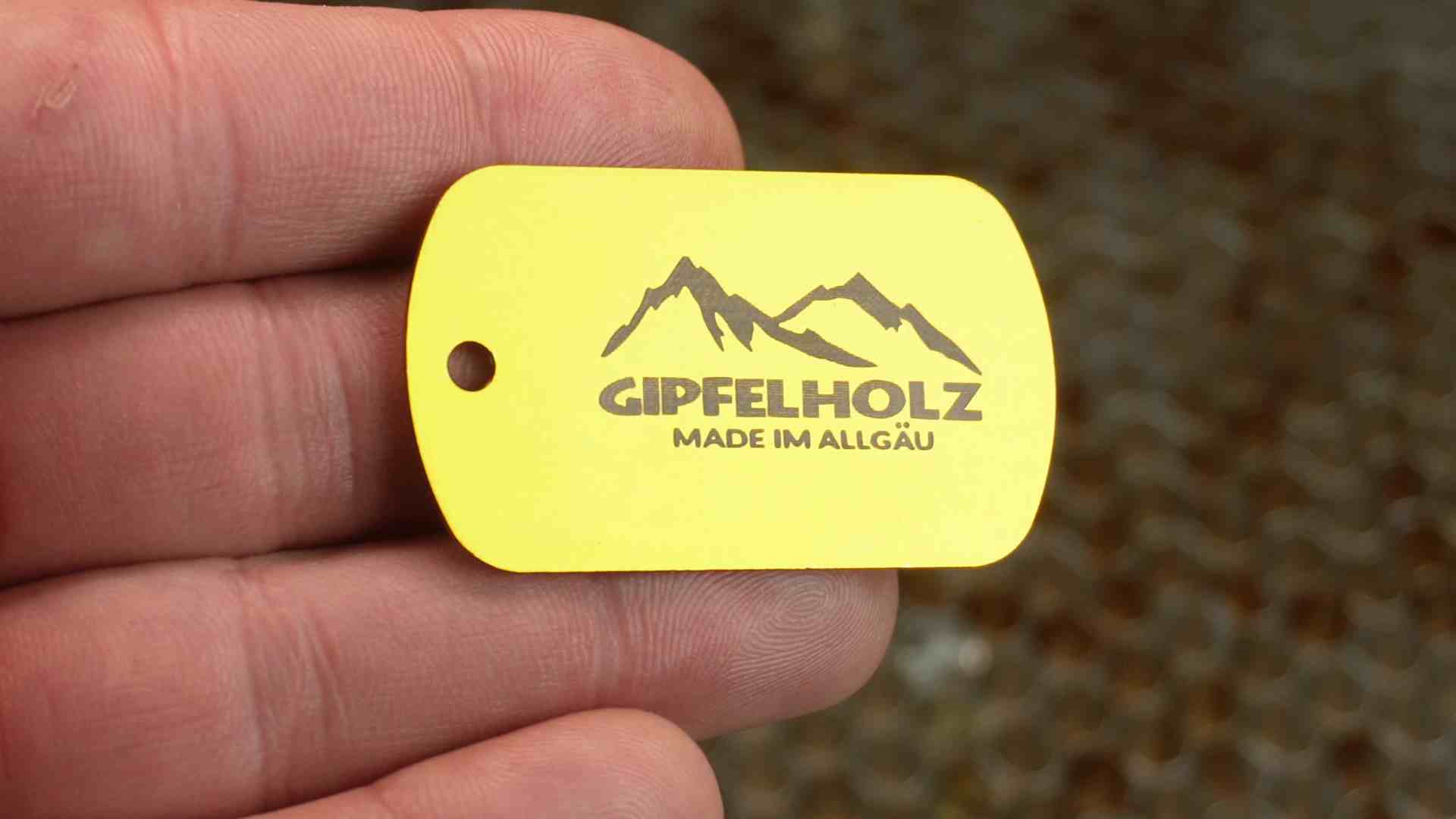

Aluminium Tag in dunkler Schrift gravieren

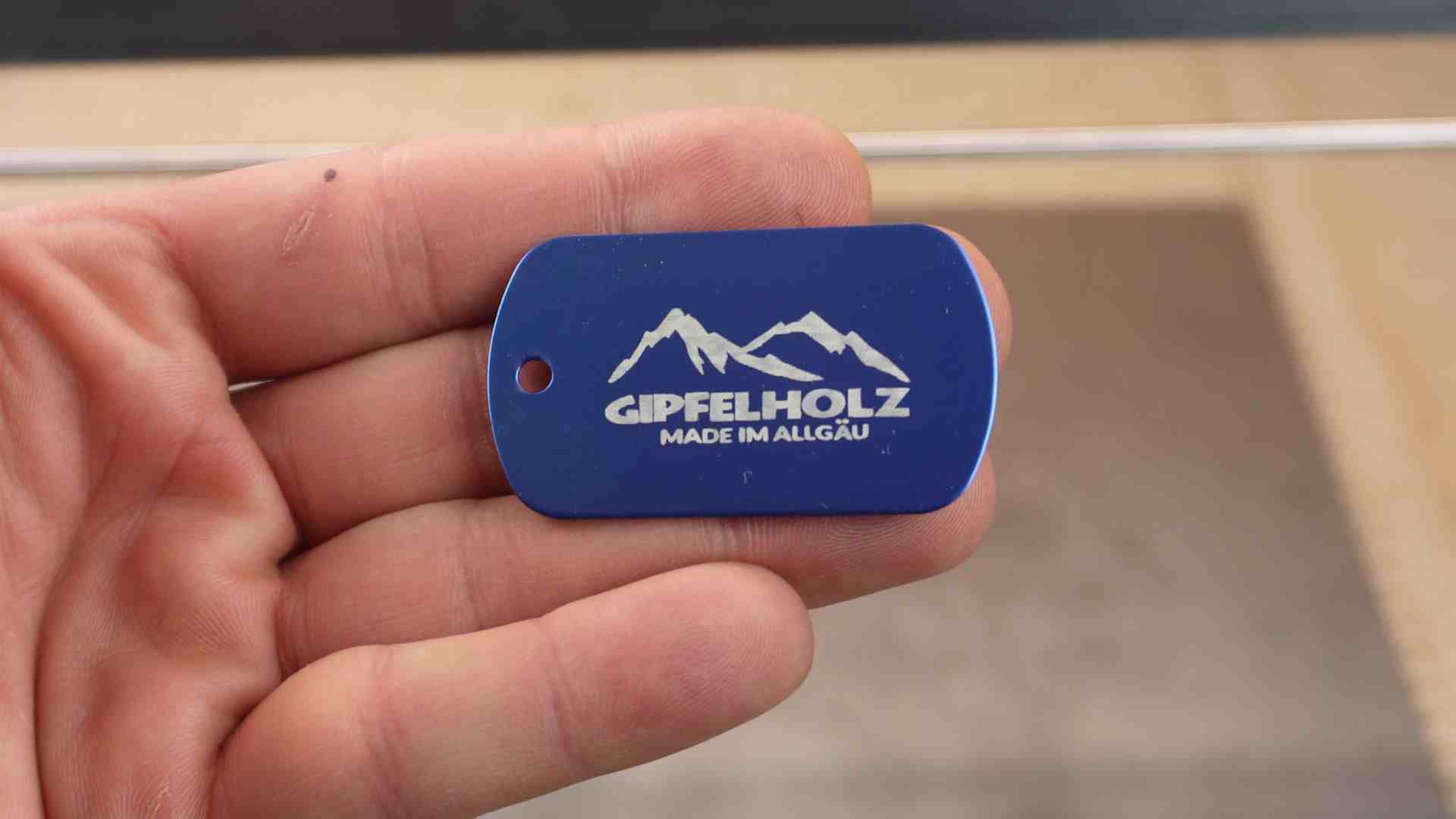

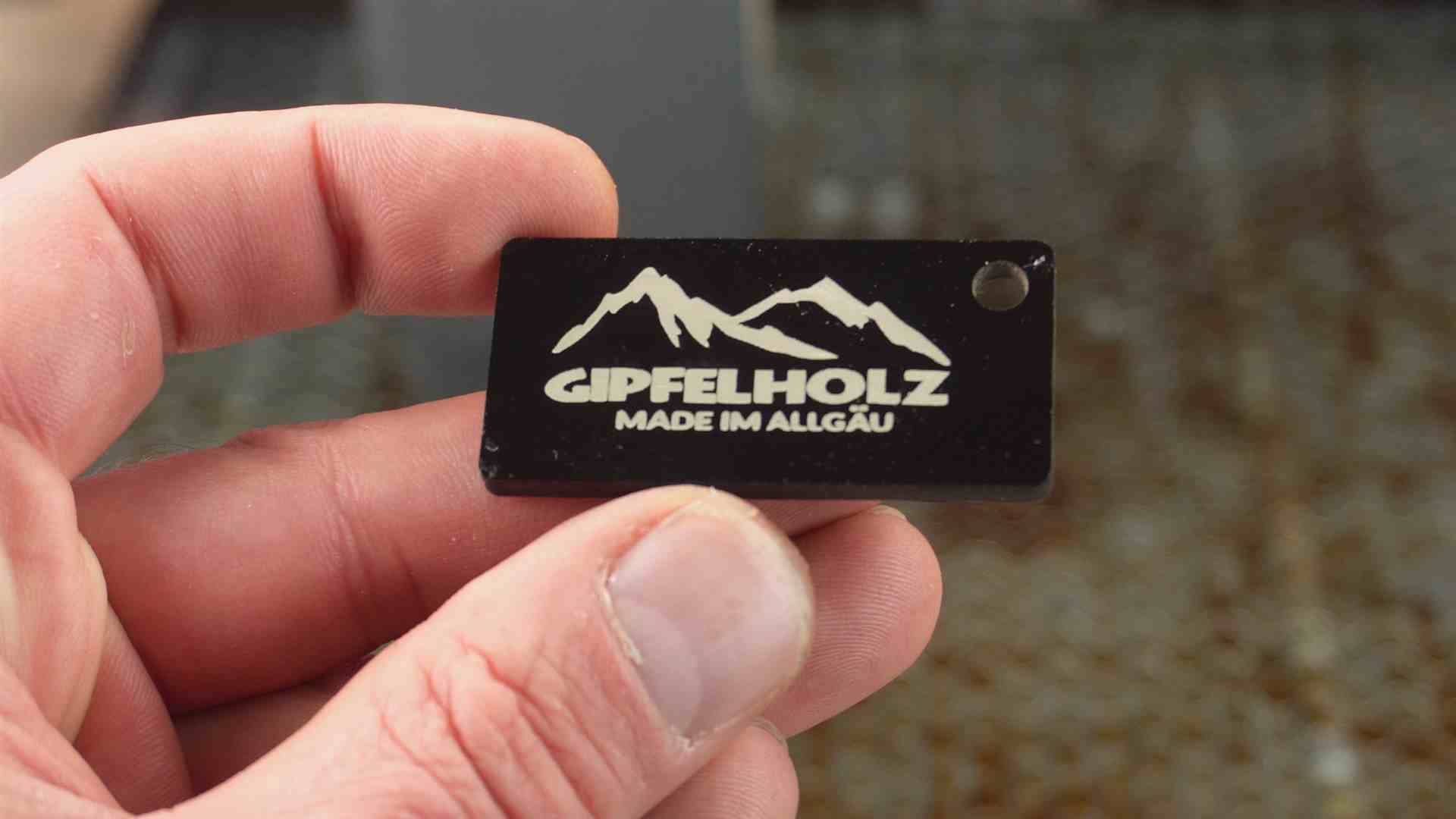

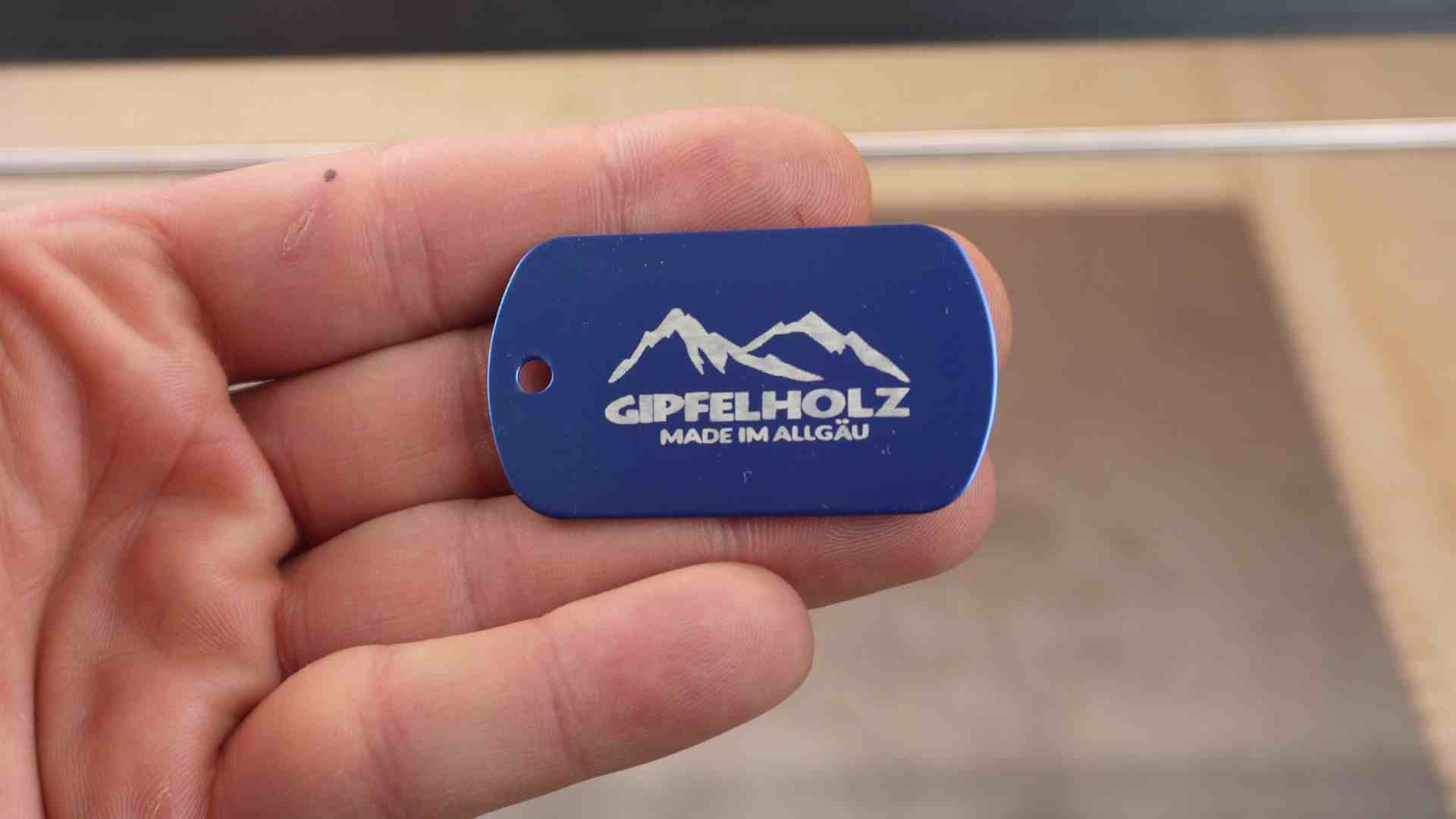

Alu eloxiert in heller Schrift gravieren

Aluminium eloxiert – dunkle graviert

Falschenöffner Alu:  6000 mm/min / 40 % Power – Zeilenintervall 0,01

Alu Blech blank:   – Helle Gravur  6000 mm/min / 90 % Power – Zeilenintervall 0,05

– Dunkle Gravur 600 mm/min / 80 % Power – Zeilenintervall 0,01

Alu Tag eloxiert:   – Helle Gravur  6000 mm/min / 40 % Power – Zeilenintervall 0,01

– Dunkle Gravur 600 mm/min / 90 % Power – Zeilenintervall 0,01

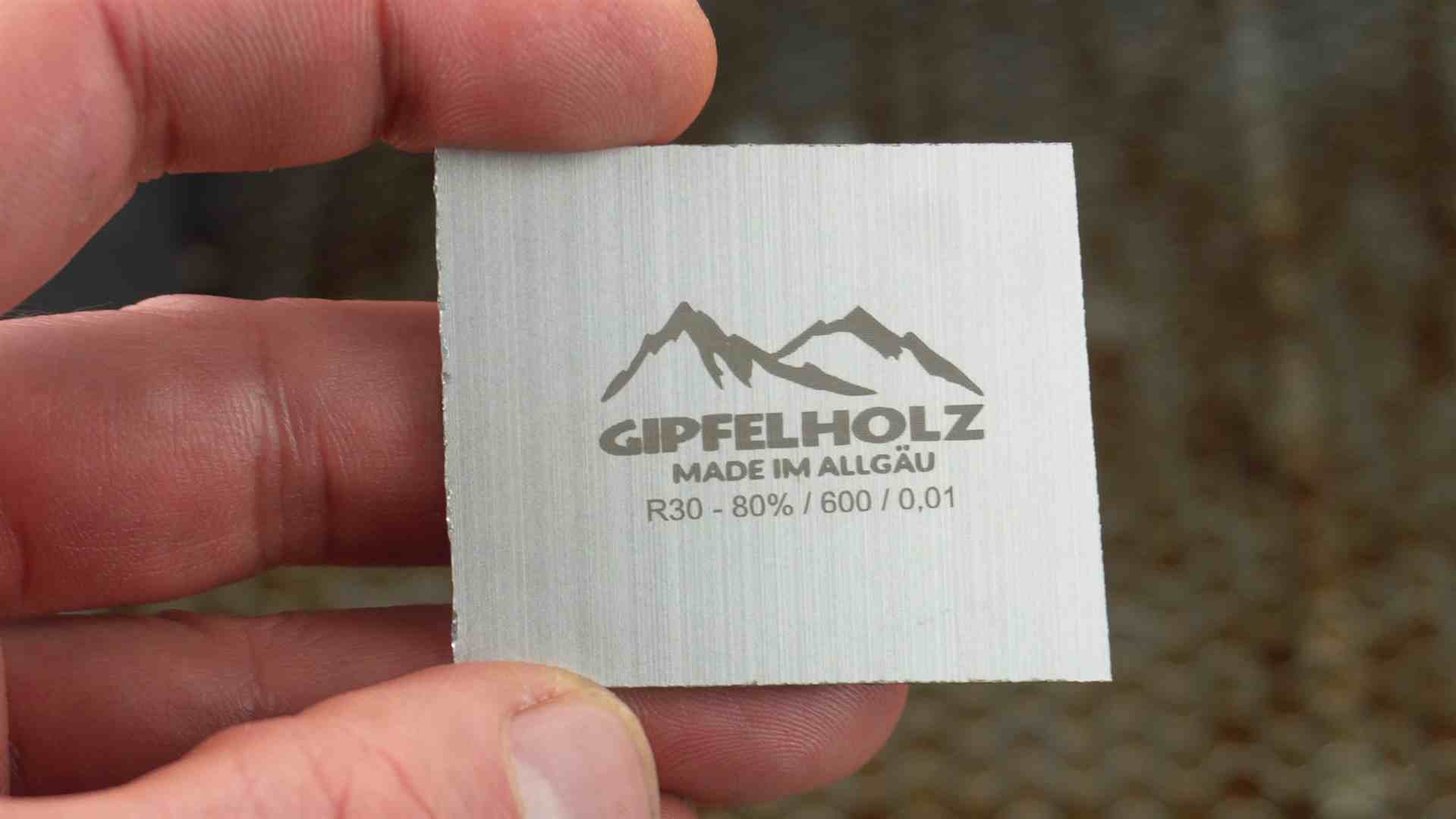

Alu eloxiert: Dunkle Gravur 600 mm/min / 80 % Power – Zeilenintervall 0,01

Edelstahl

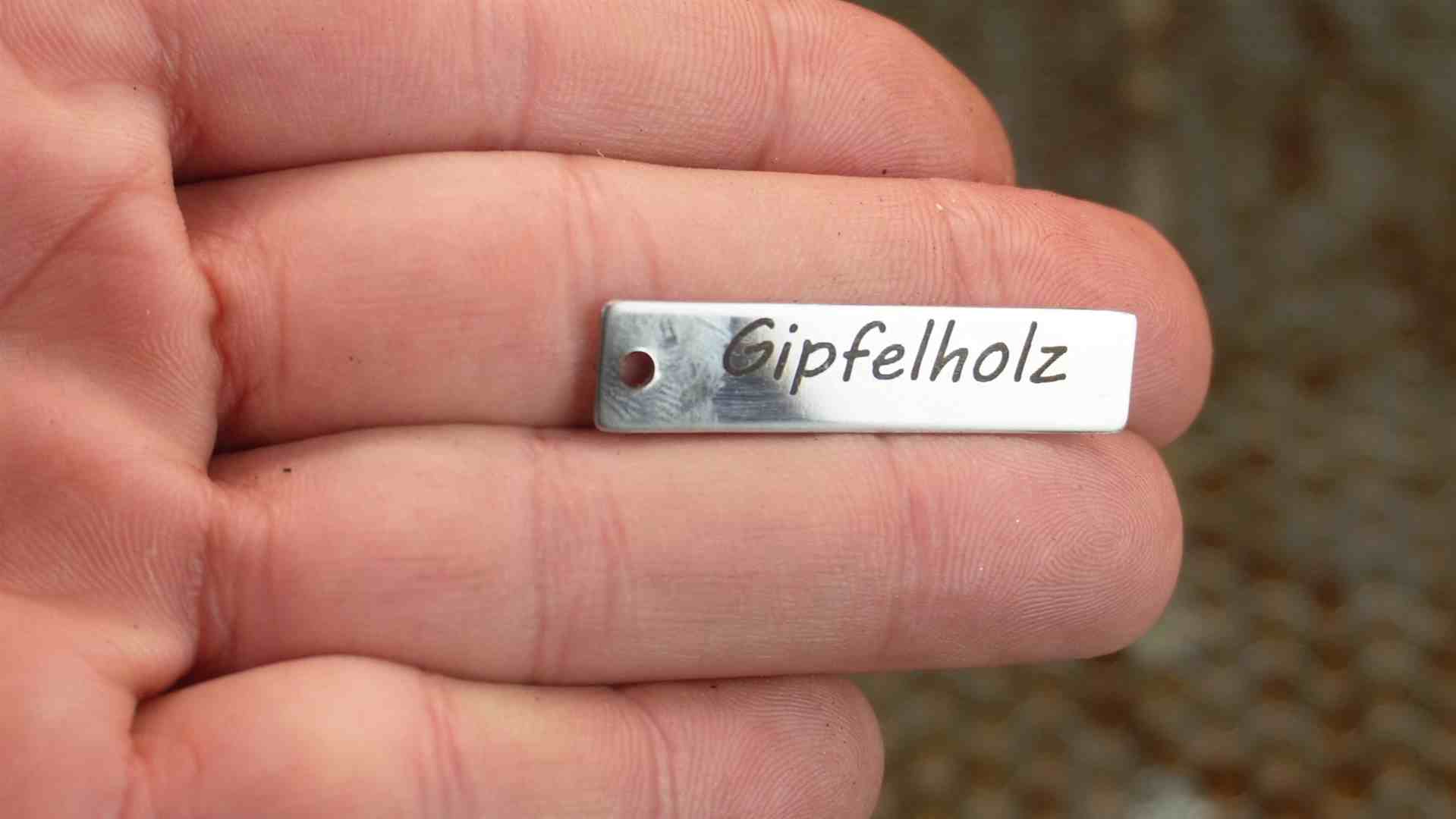

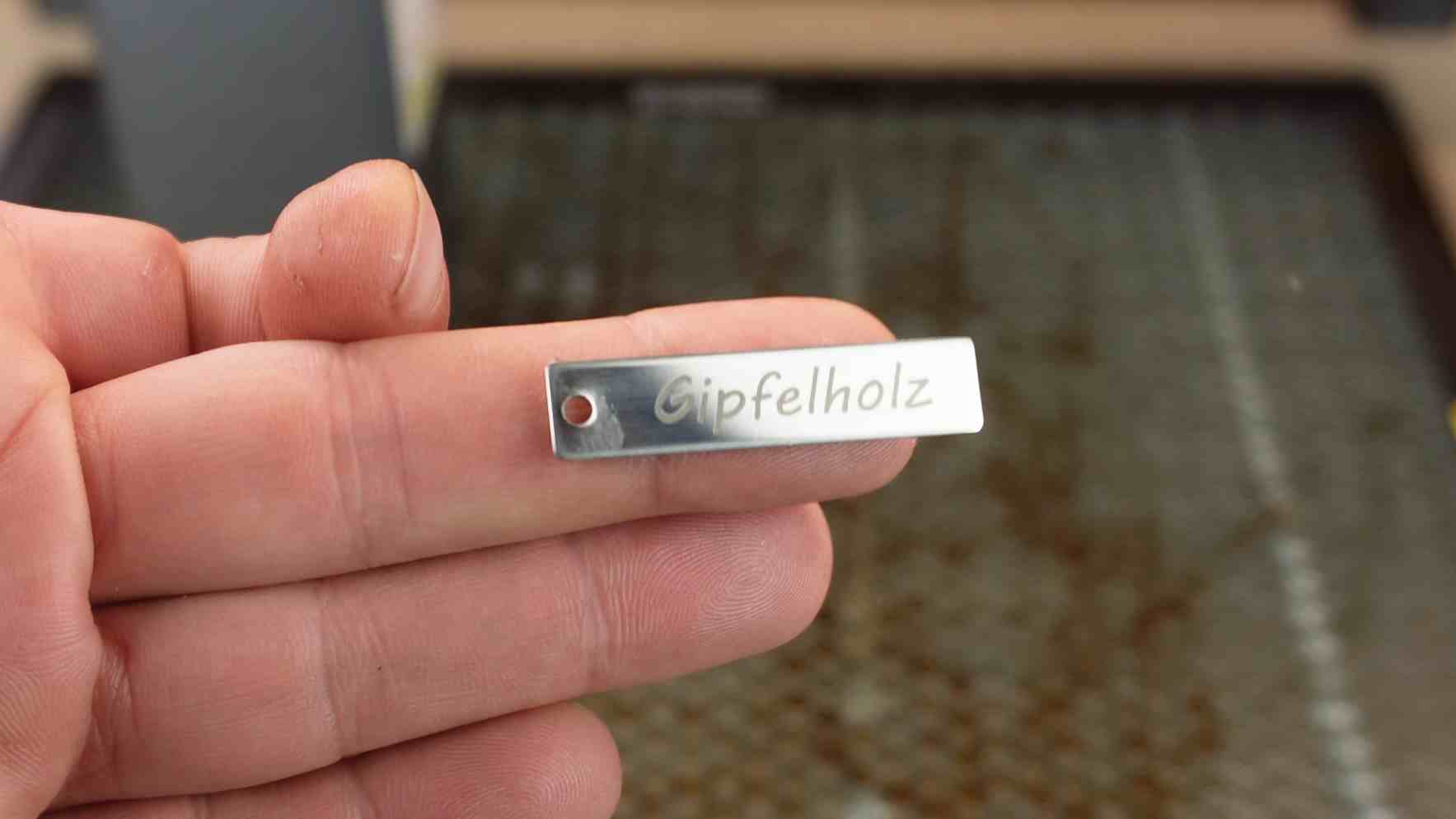

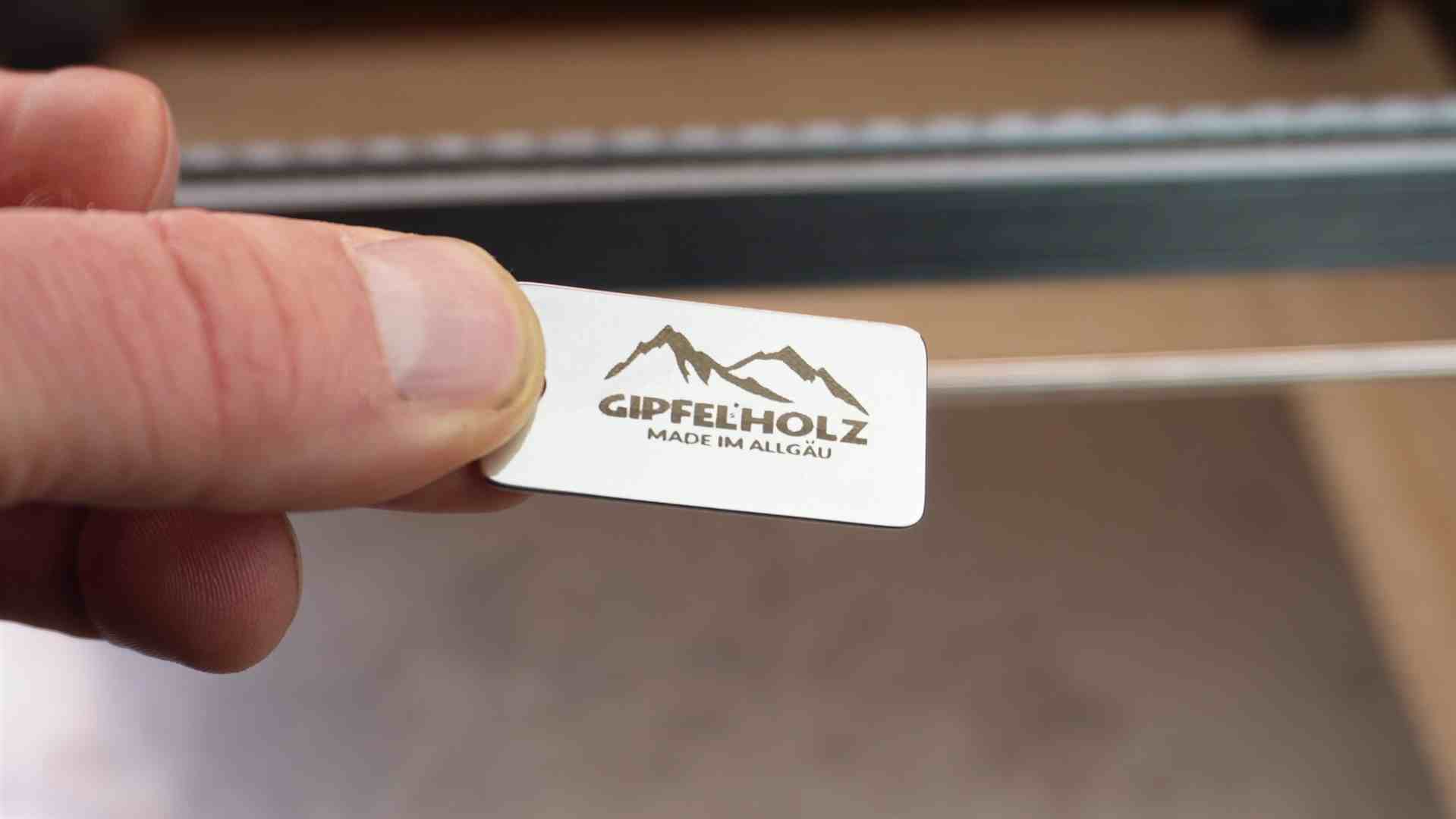

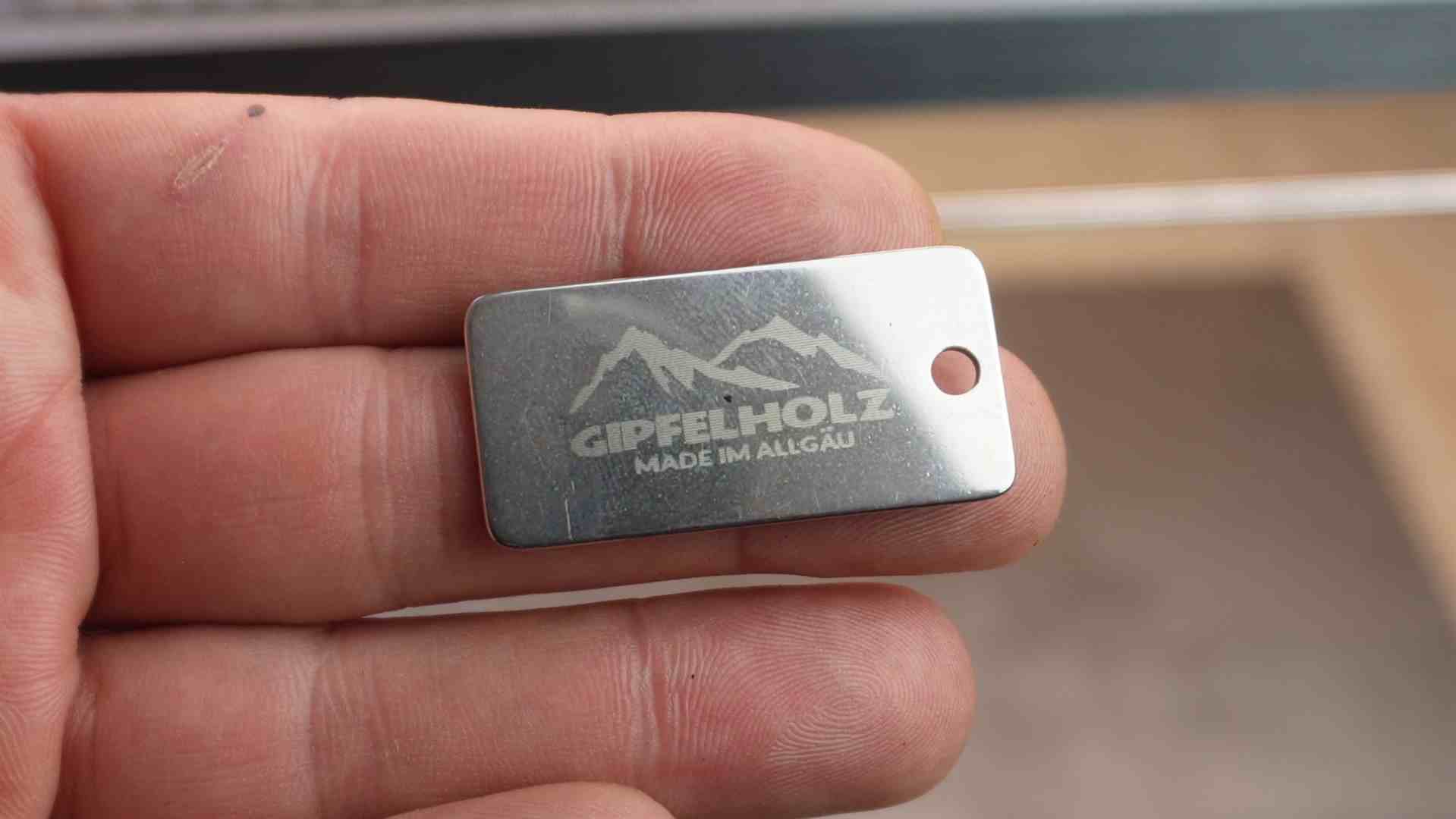

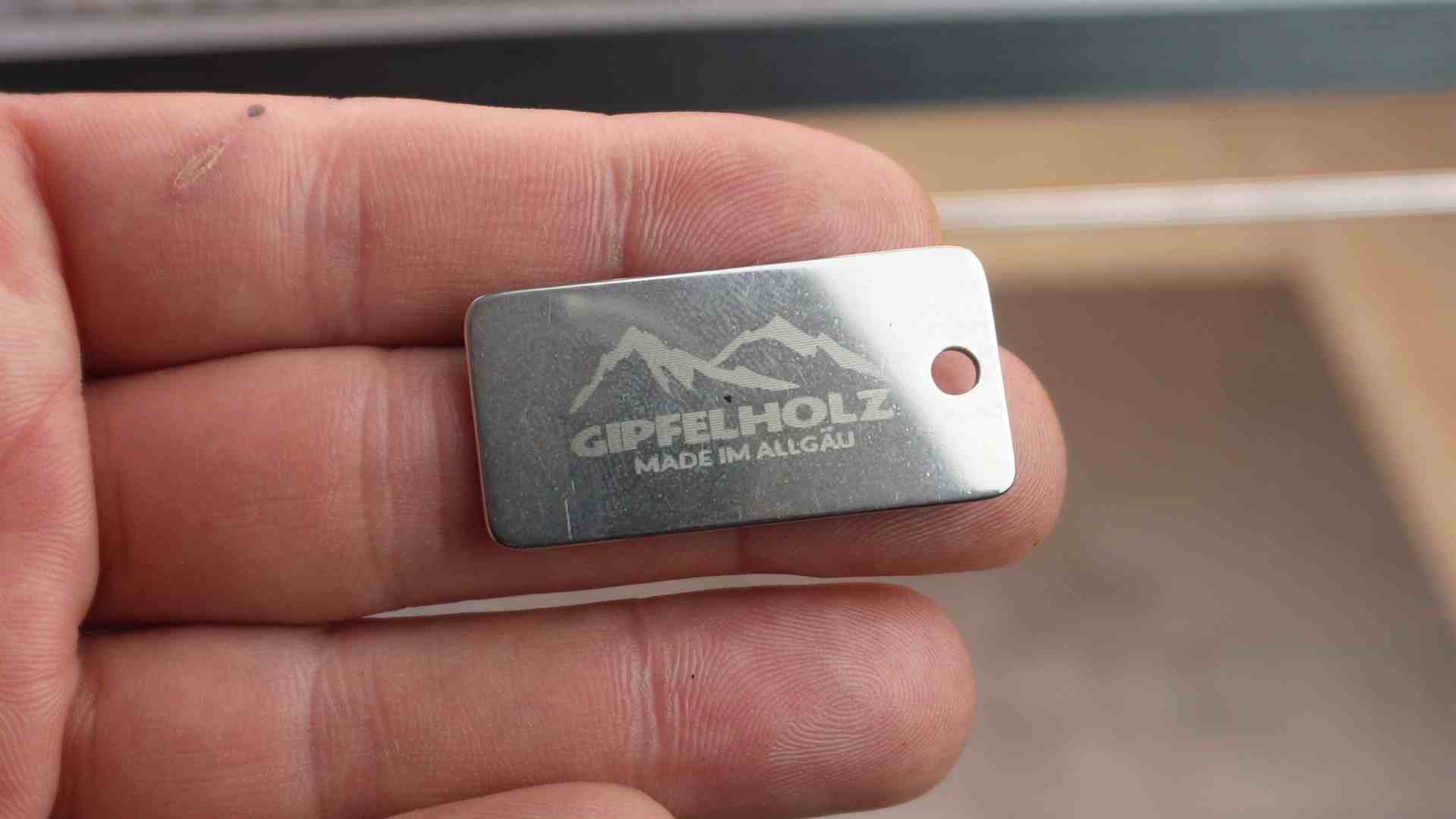

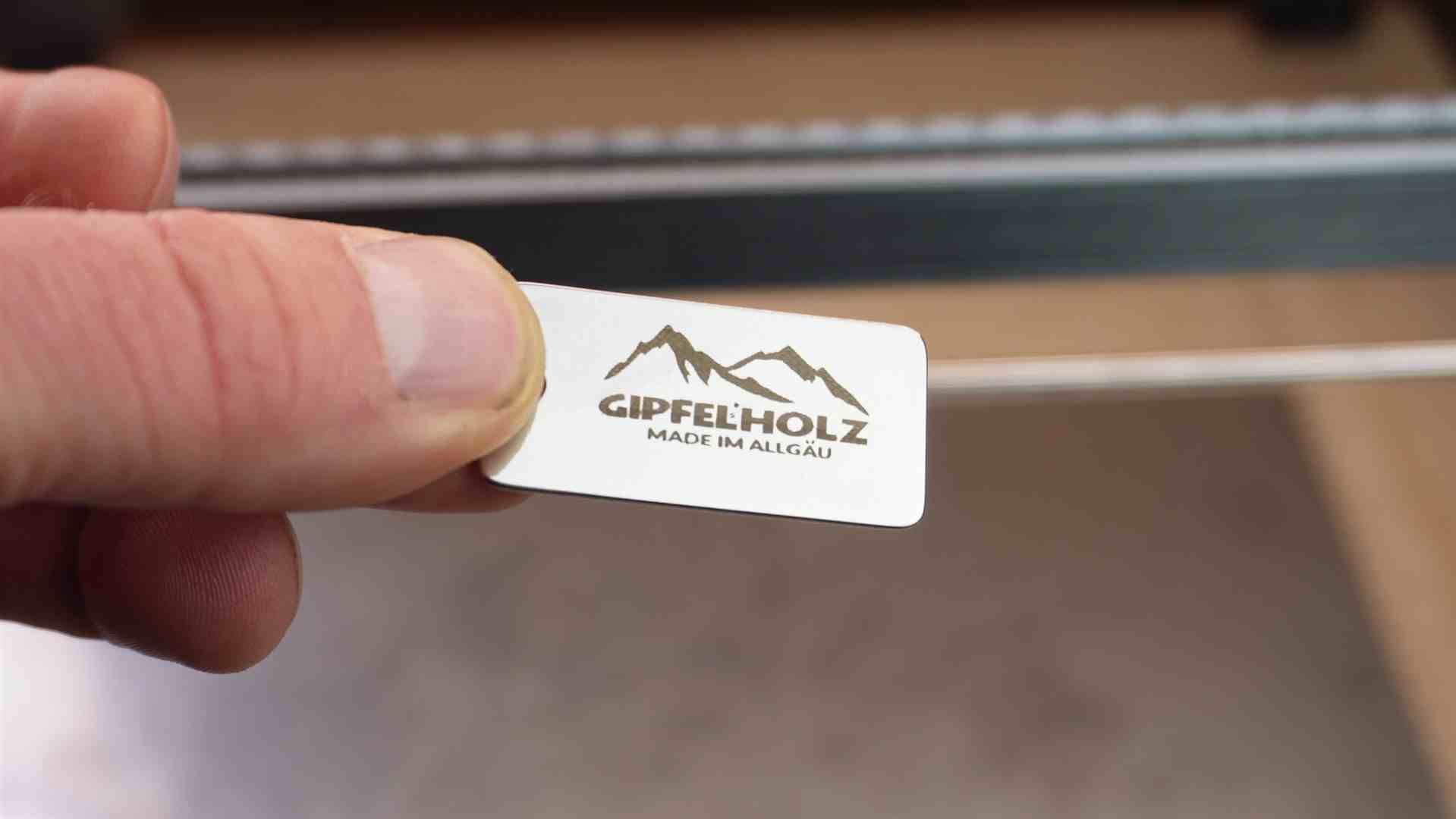

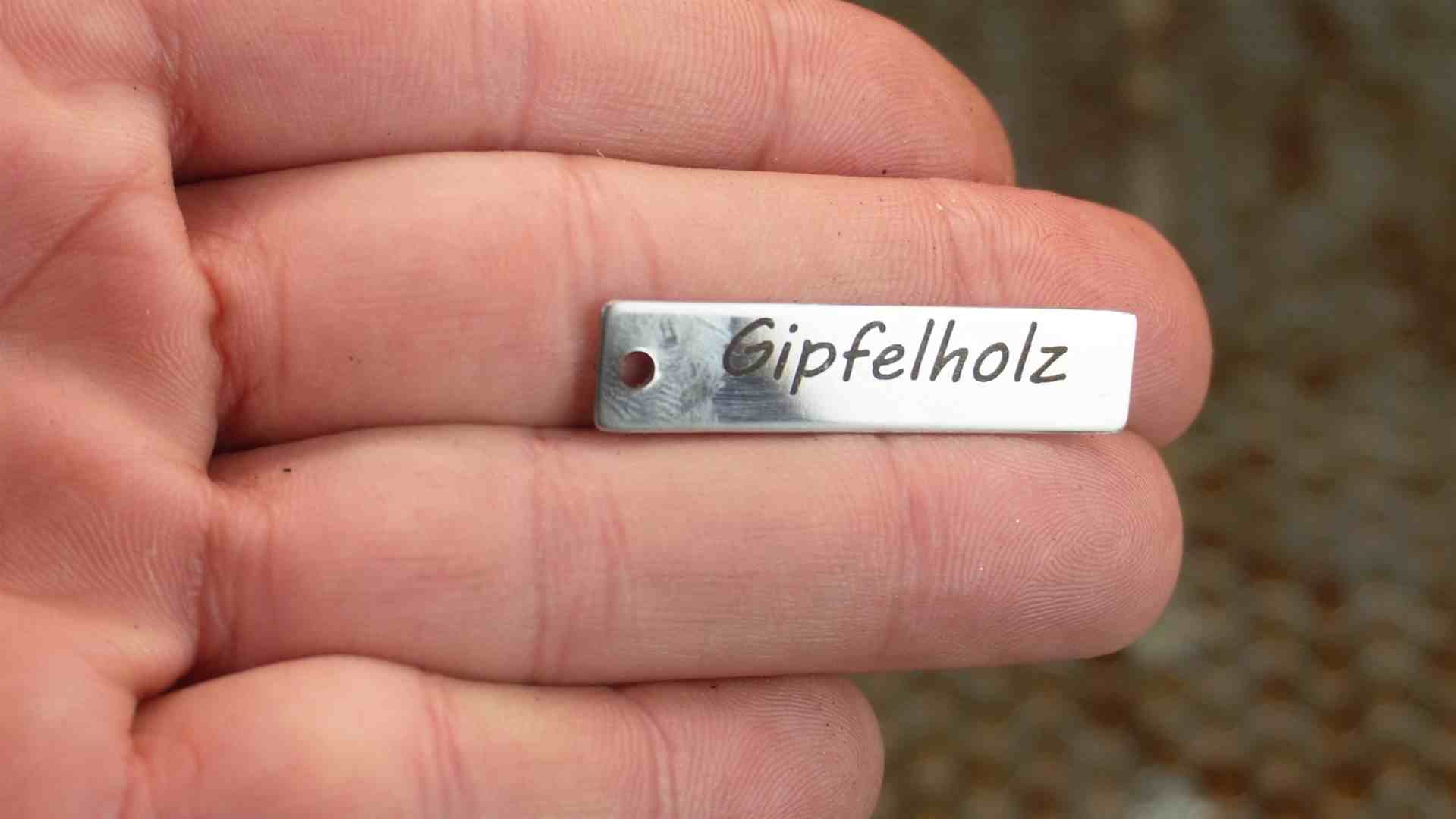

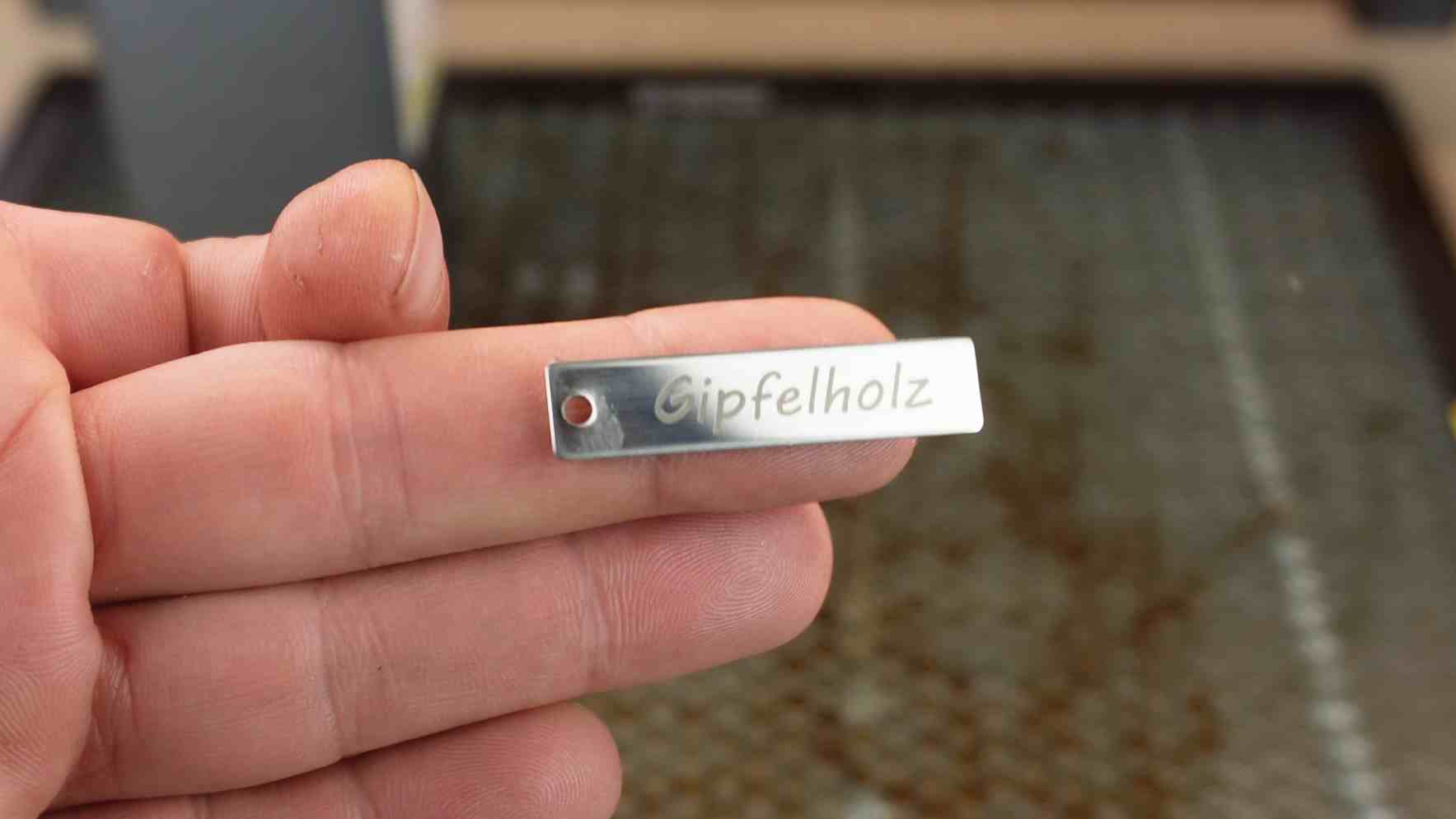

Edelstahl Anhänger helle Gravur

Edelstahl Anhänger dunkle Gravur

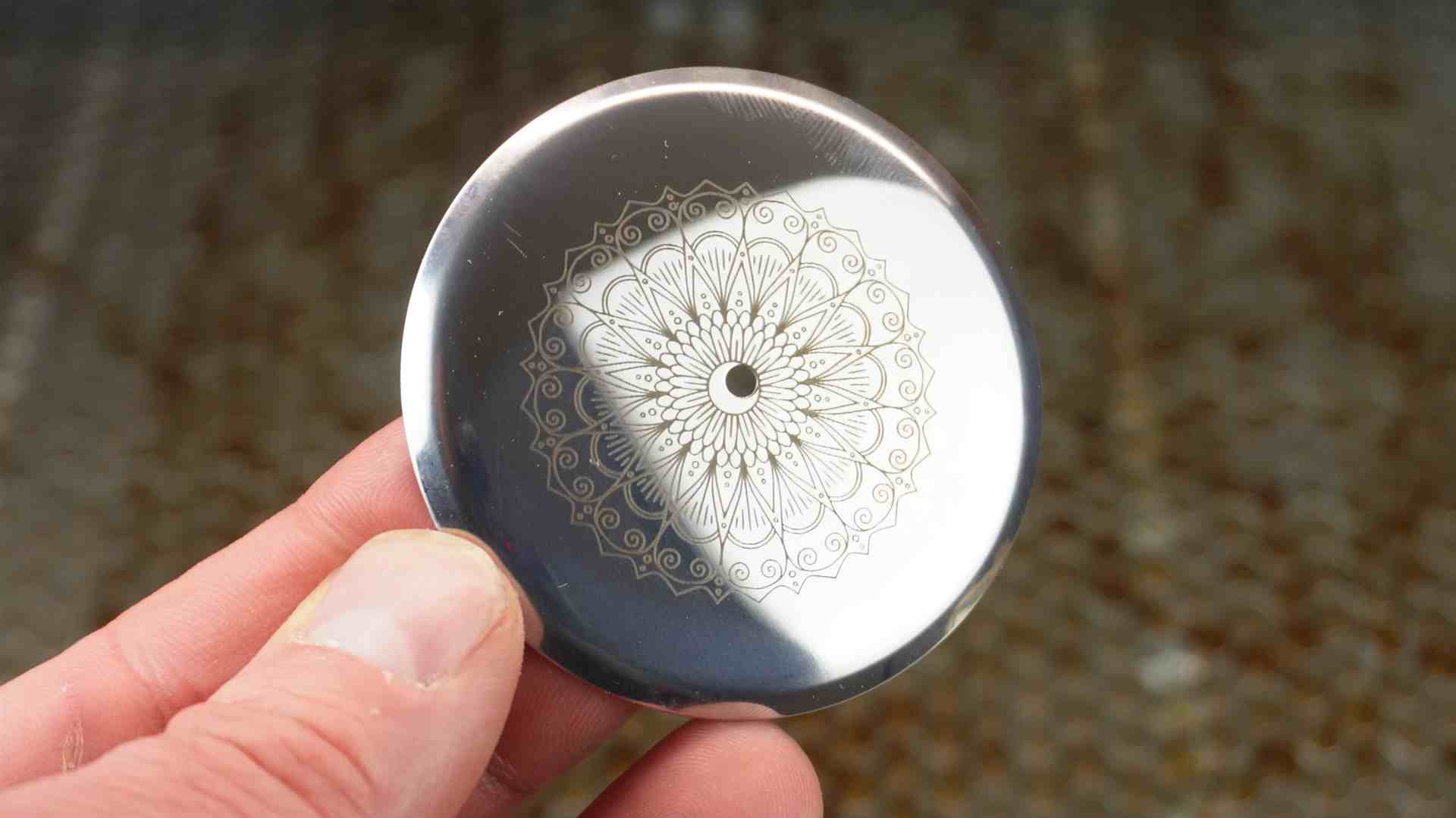

Edelstahl polliert Spiegel – Helle Gravur

Edelstahl polliert Spiegel – dunkle Gravur

Edelstahl Anhänger:   – Helle Gravur  600 mm/min / 10 % Power – Zeilenintervall 0,05

– Dunkle Gravur 1000 mm/min / 90 % Power – Zeilenintervall 0,05

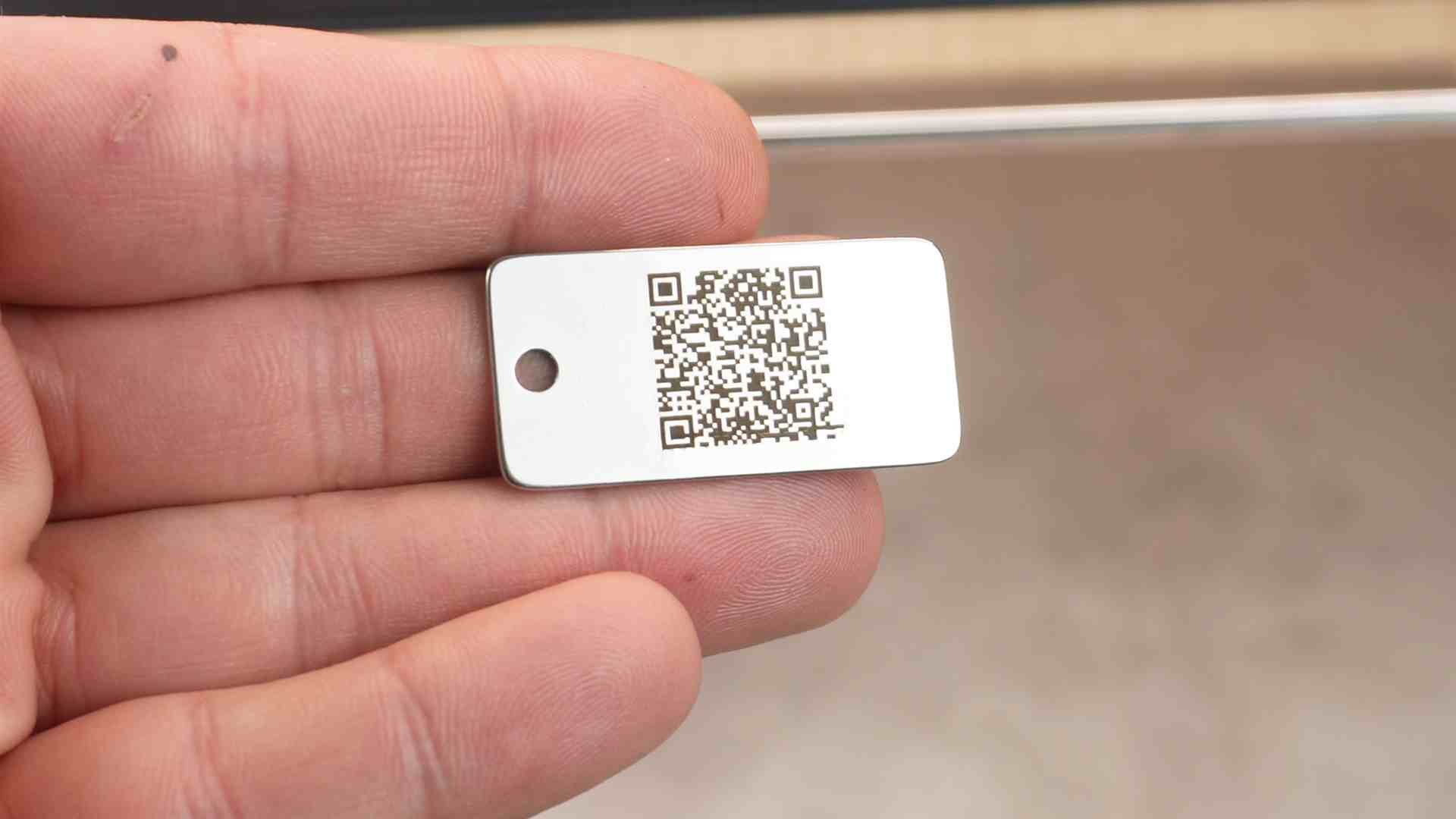

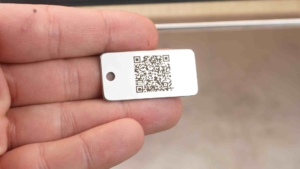

– Dunkle Gravur QR Code: 1000 mm/min / 90 % Power – Zeilenintervall 0,01

Edelstahl Anhänger:   – Helle Gravur  600 mm/min / 10 % Power – Zeilenintervall 0,01

– Dunkle Gravur 1000 mm/min / 90 % Power – Zeilenintervall 0,01

Andere Metalle

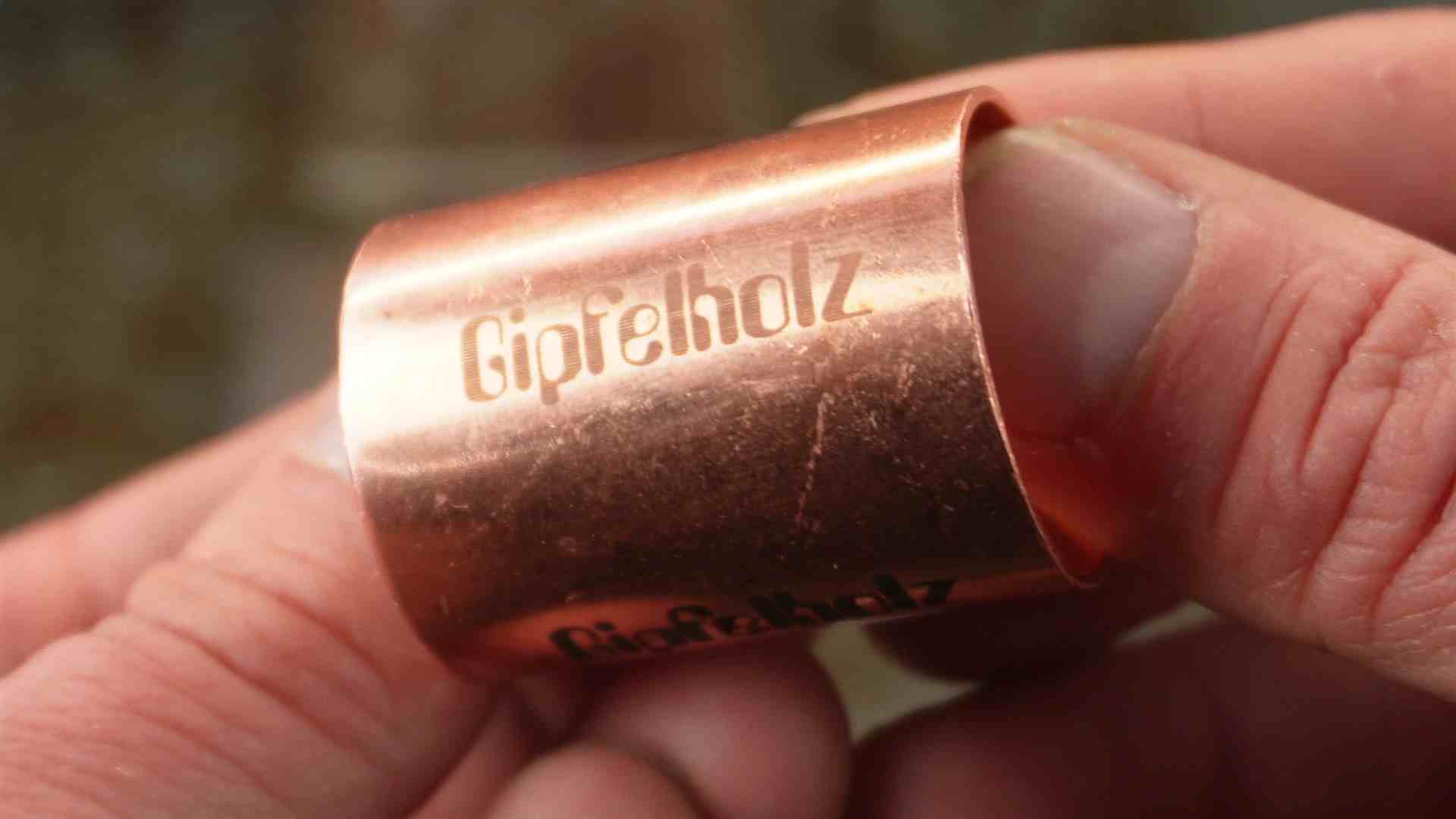

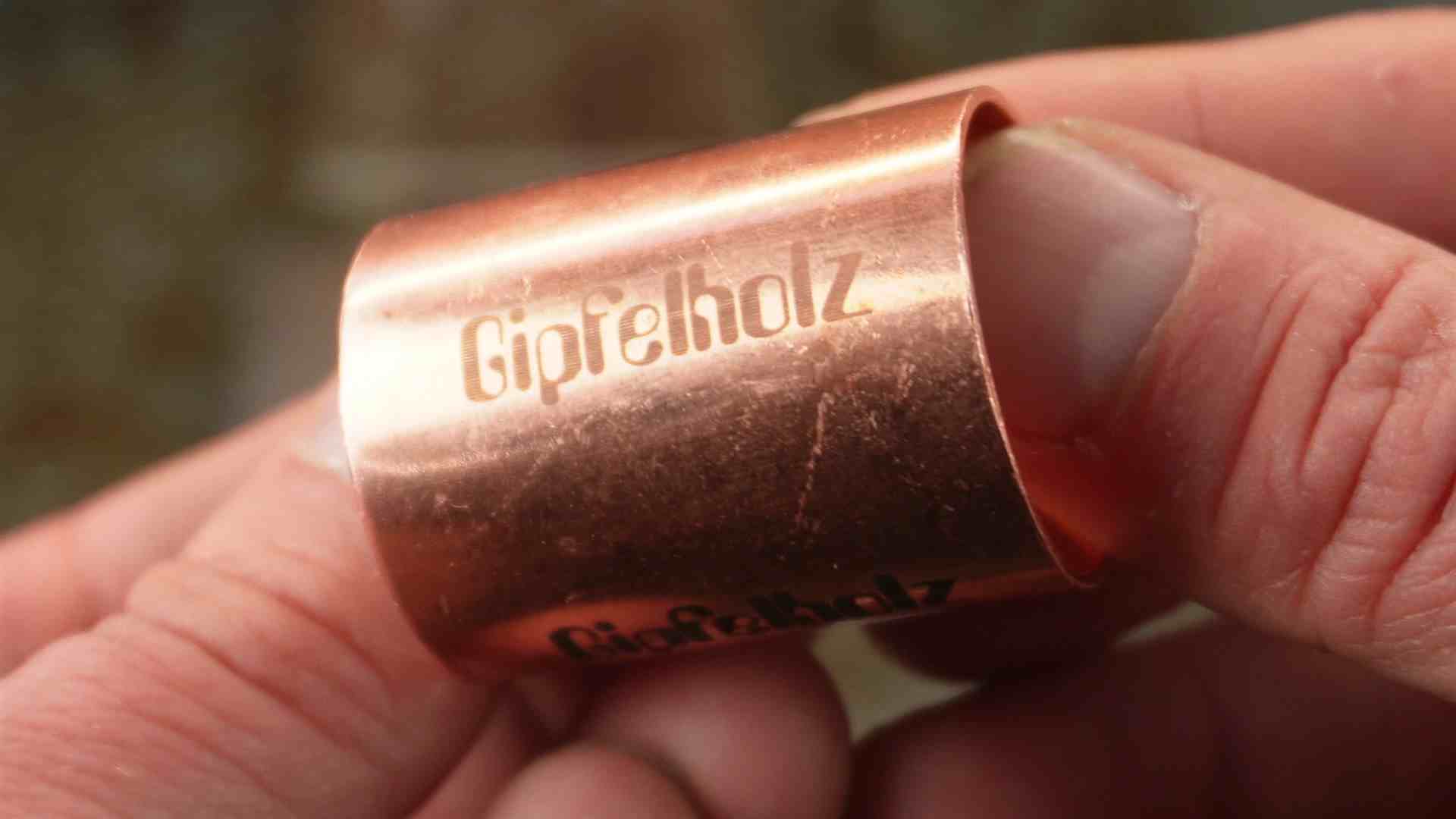

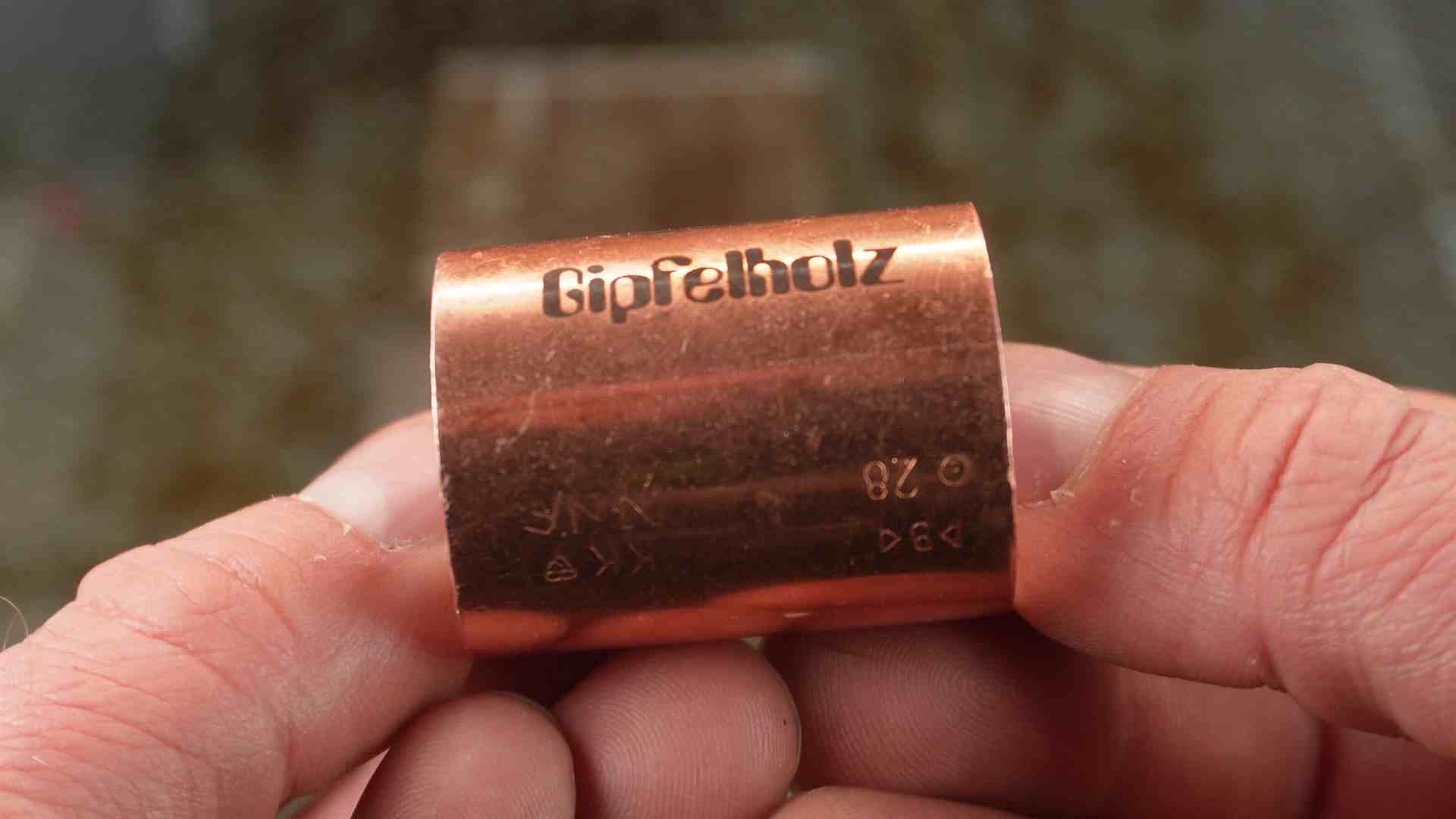

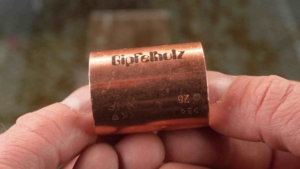

Kupfer in dunkler Gravur

Kufper Gravur in hell

Kupfer Gravur:   – Dunkle Gravur  2000 mm/min / 90 % Power – Zeilenintervall 0,01

– Helle Gravur 4200 mm/min / 30 % Power – Zeilenintervall 0,01

Verchromtes Blech gravieren

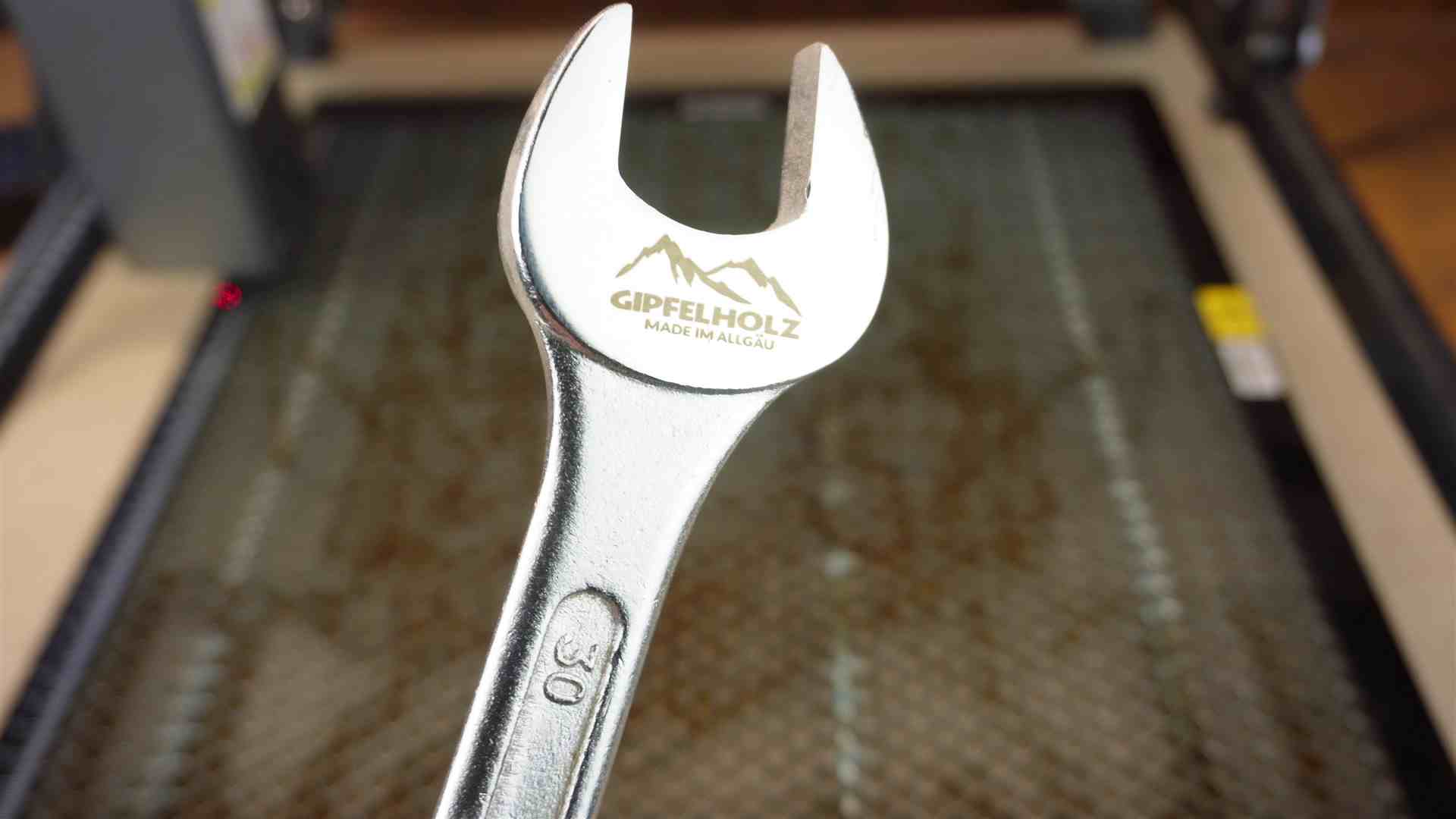

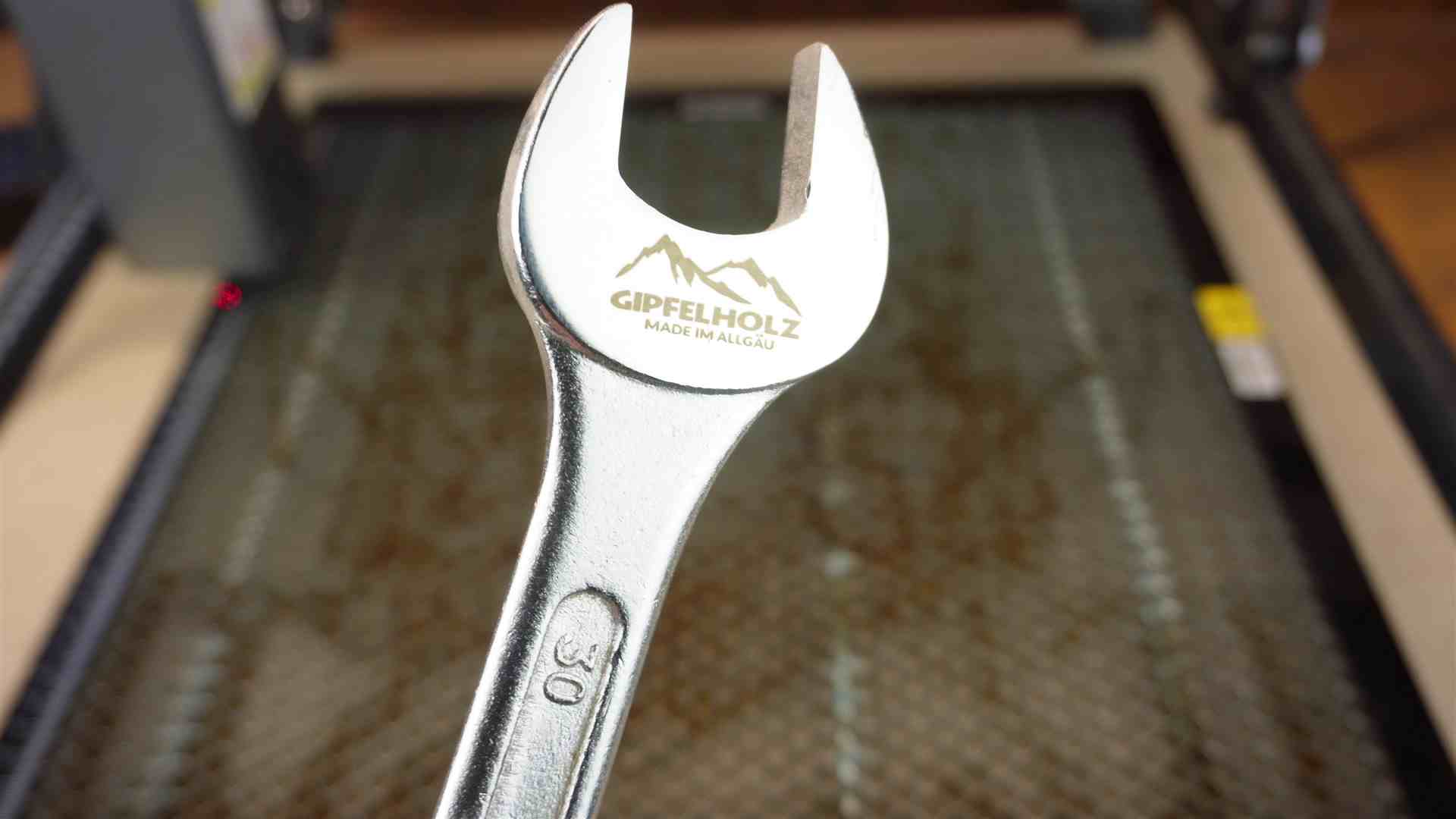

Verchromter Schlüssel gravieren

Verchromtes Blech:  1200 mm/min / 90 % Power – Zeilenintervall 0,01

Maulschlüssel:  4000 mm/min / 40 % Power – Zeilenintervall 0,01

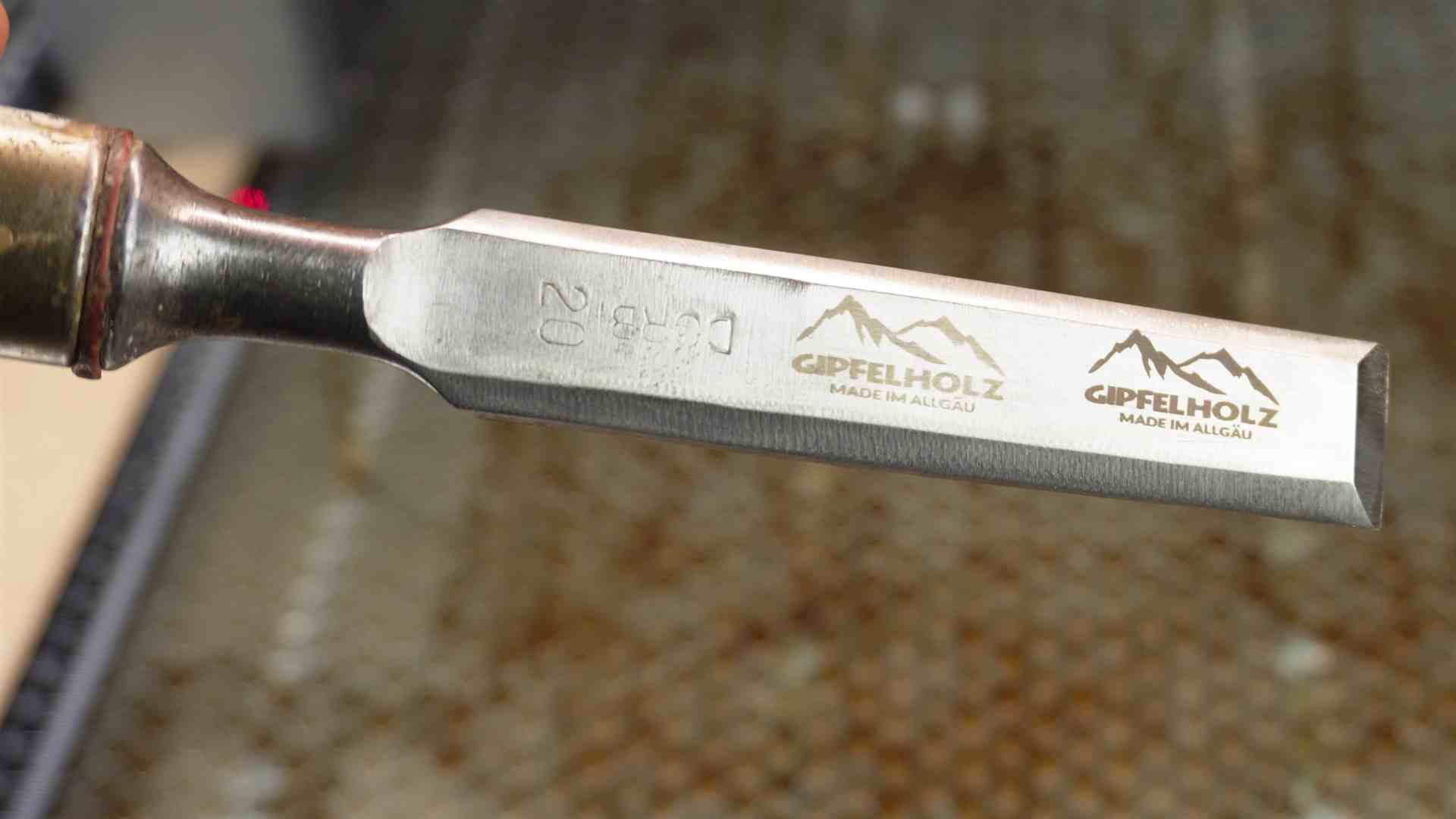

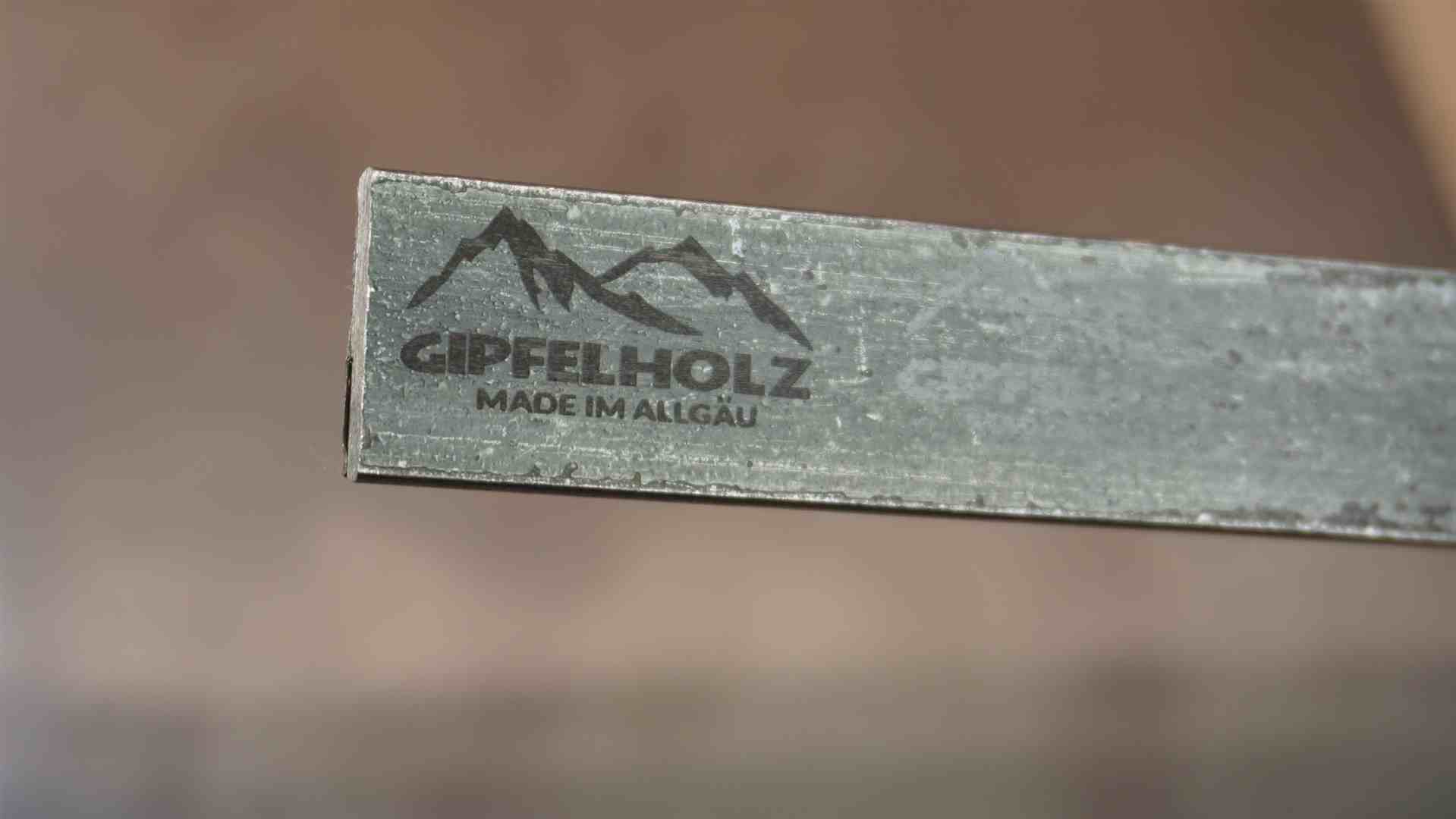

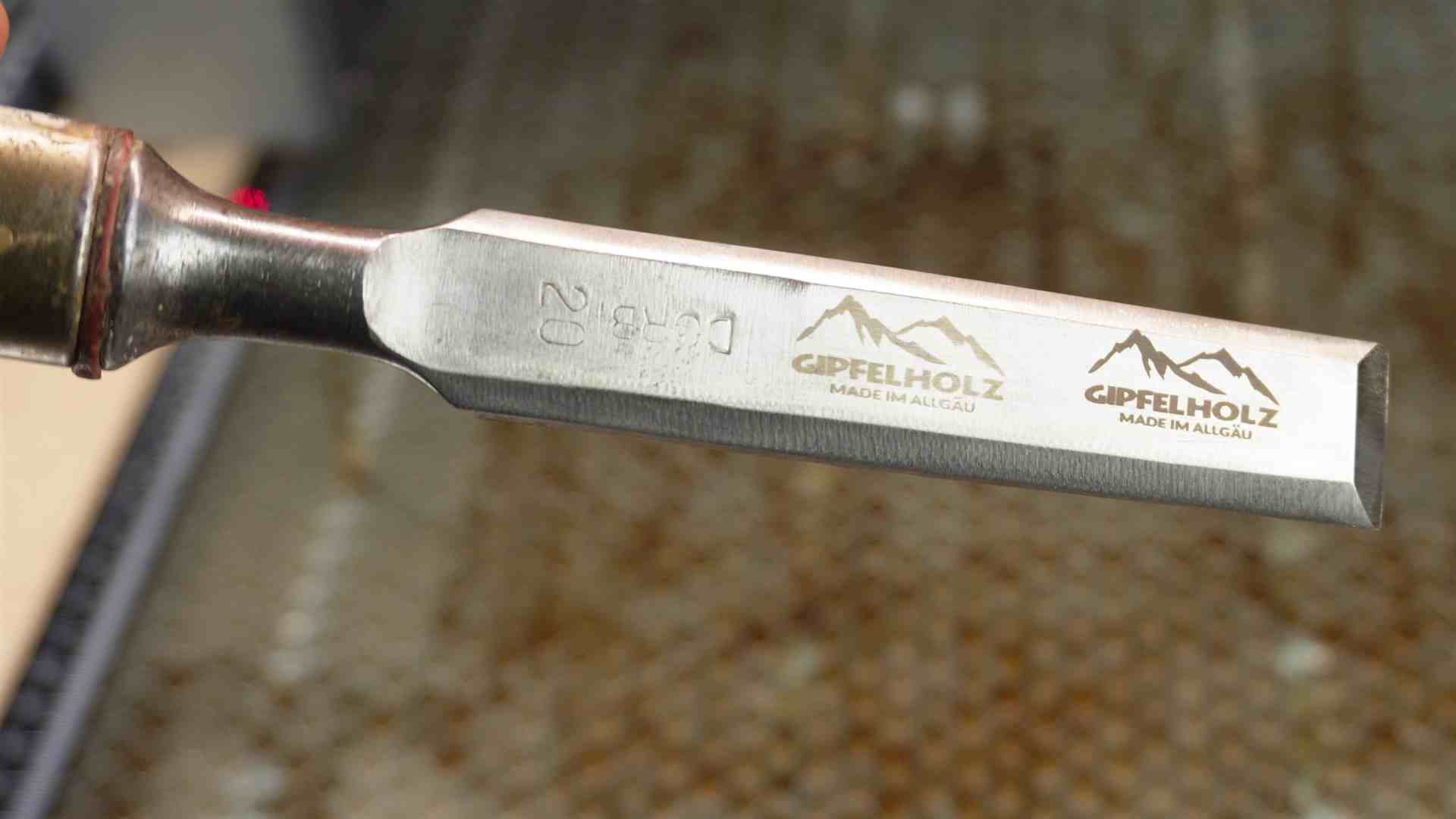

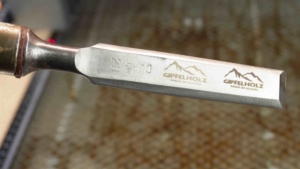

Stemmeisen in verschiedenen Farben gravieren

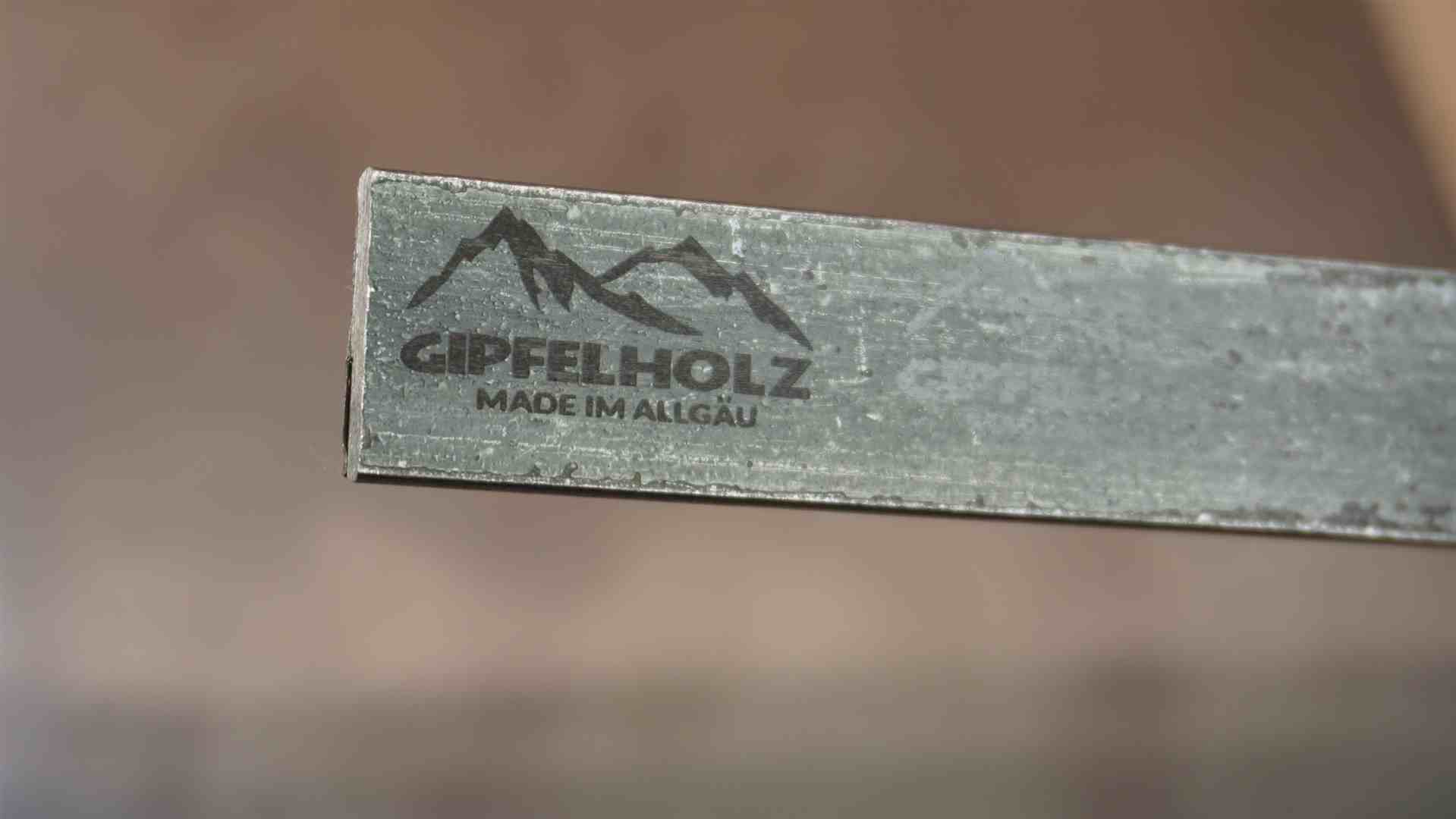

Stahl rohr Gravur

Stechbeitel:  – Helle Gravur 6000 mm/min / 20 % Power – Zeilenintervall 0,01

– Dunkle Gravur 1800 mm/min / 90 % Power – Zeilenintervall 0,01

Stahl roh:  1000 mm/min / 80 % Power – Zeilenintervall 0,02

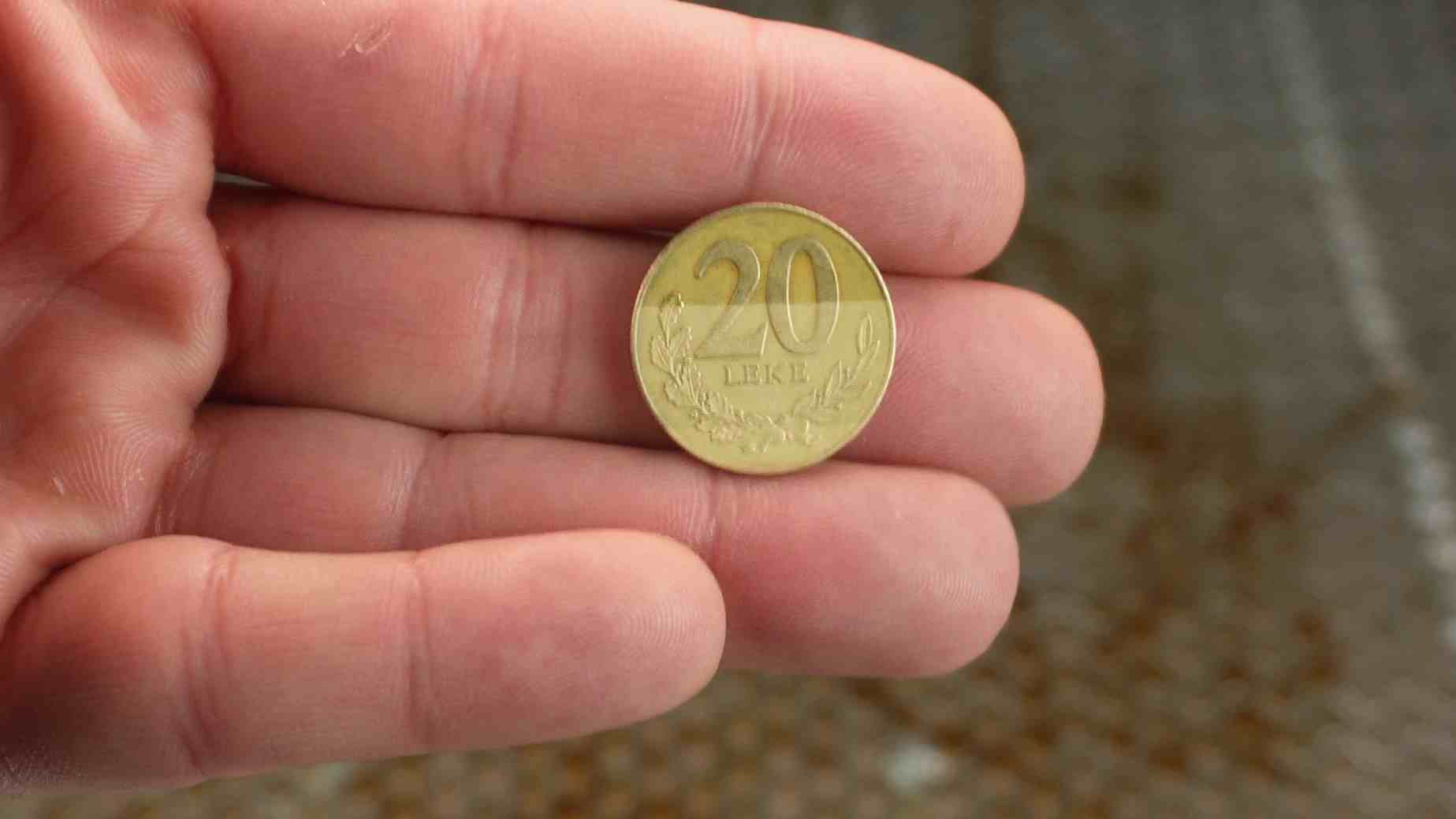

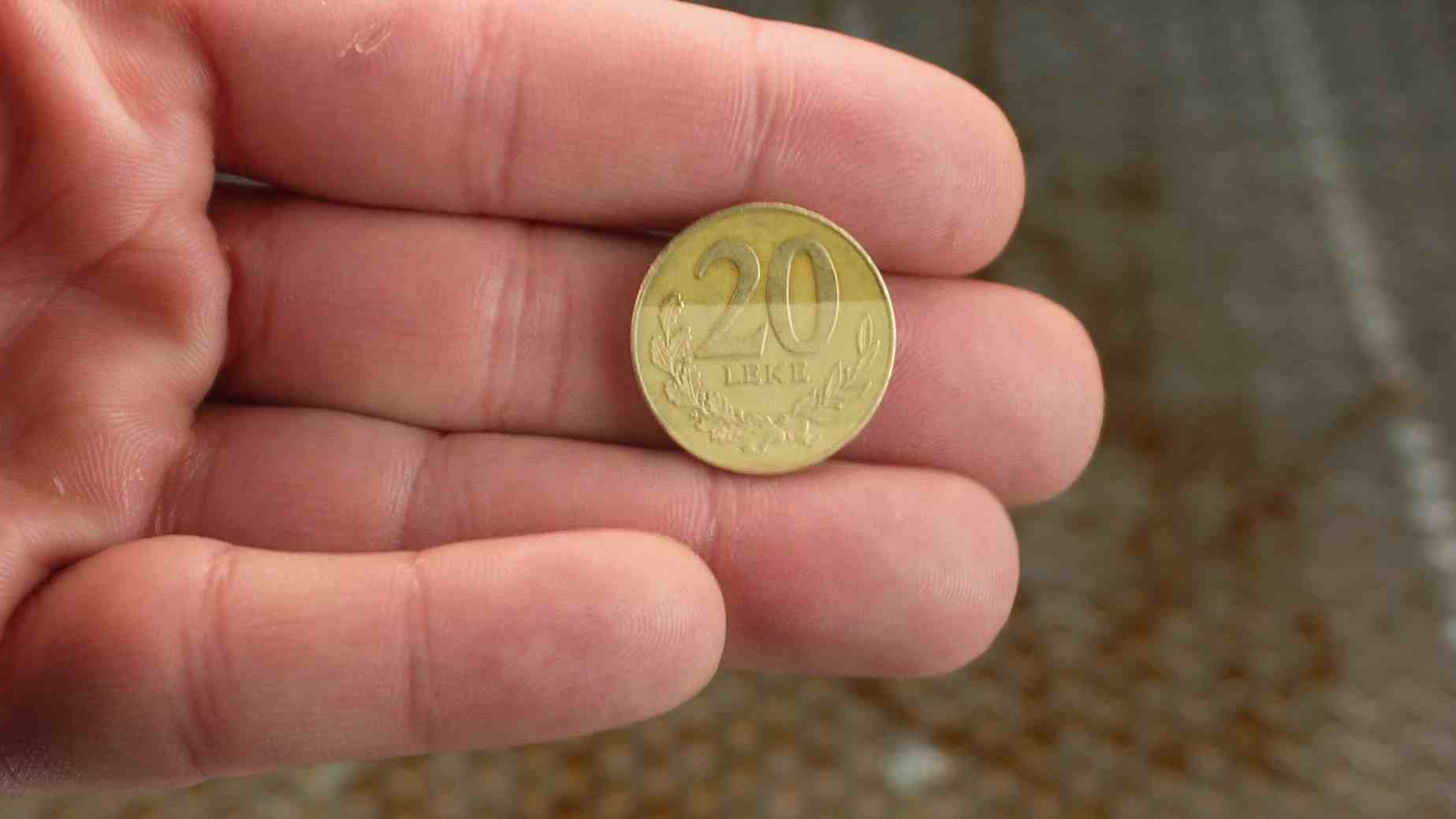

Münzen reinigen

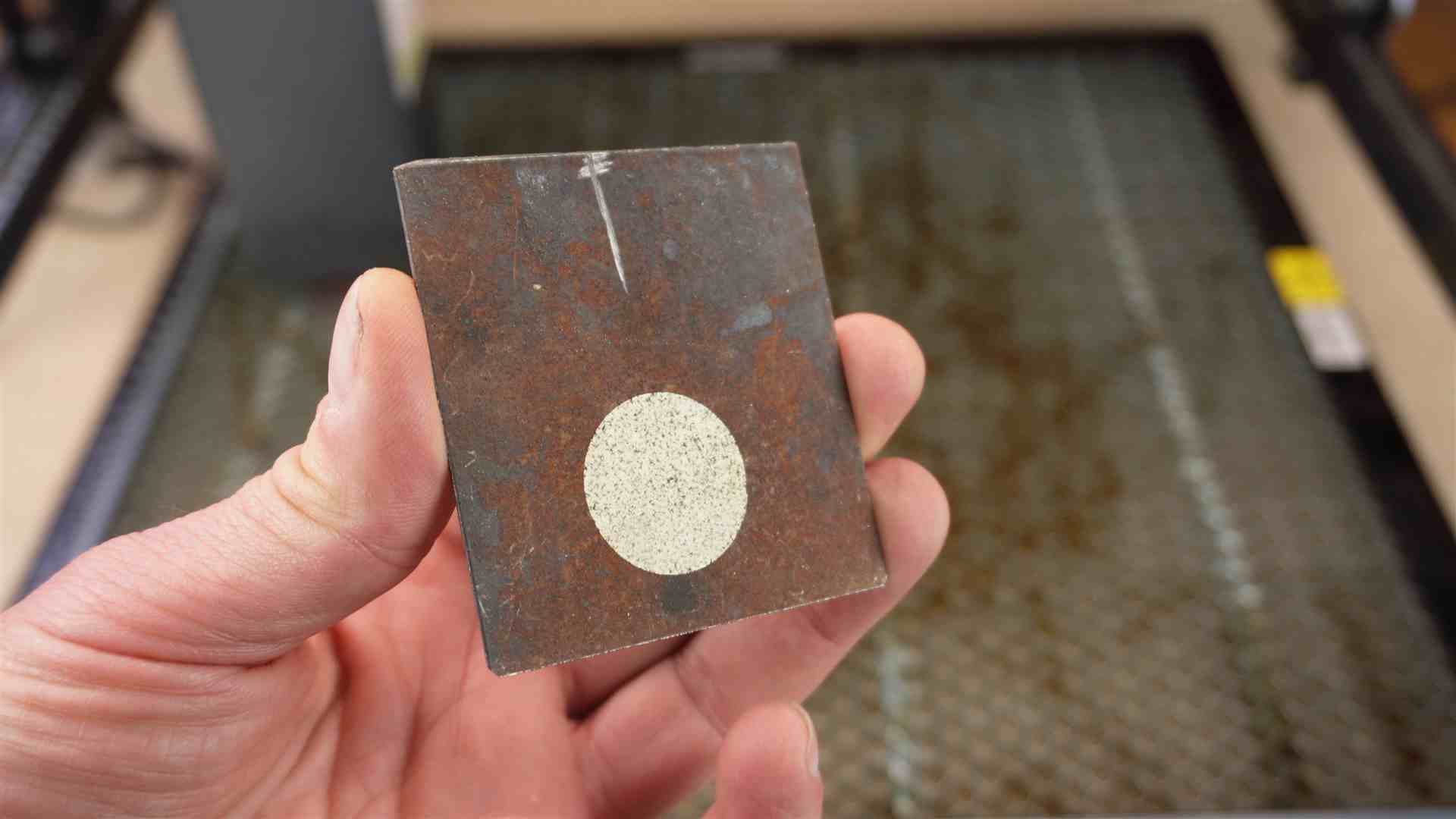

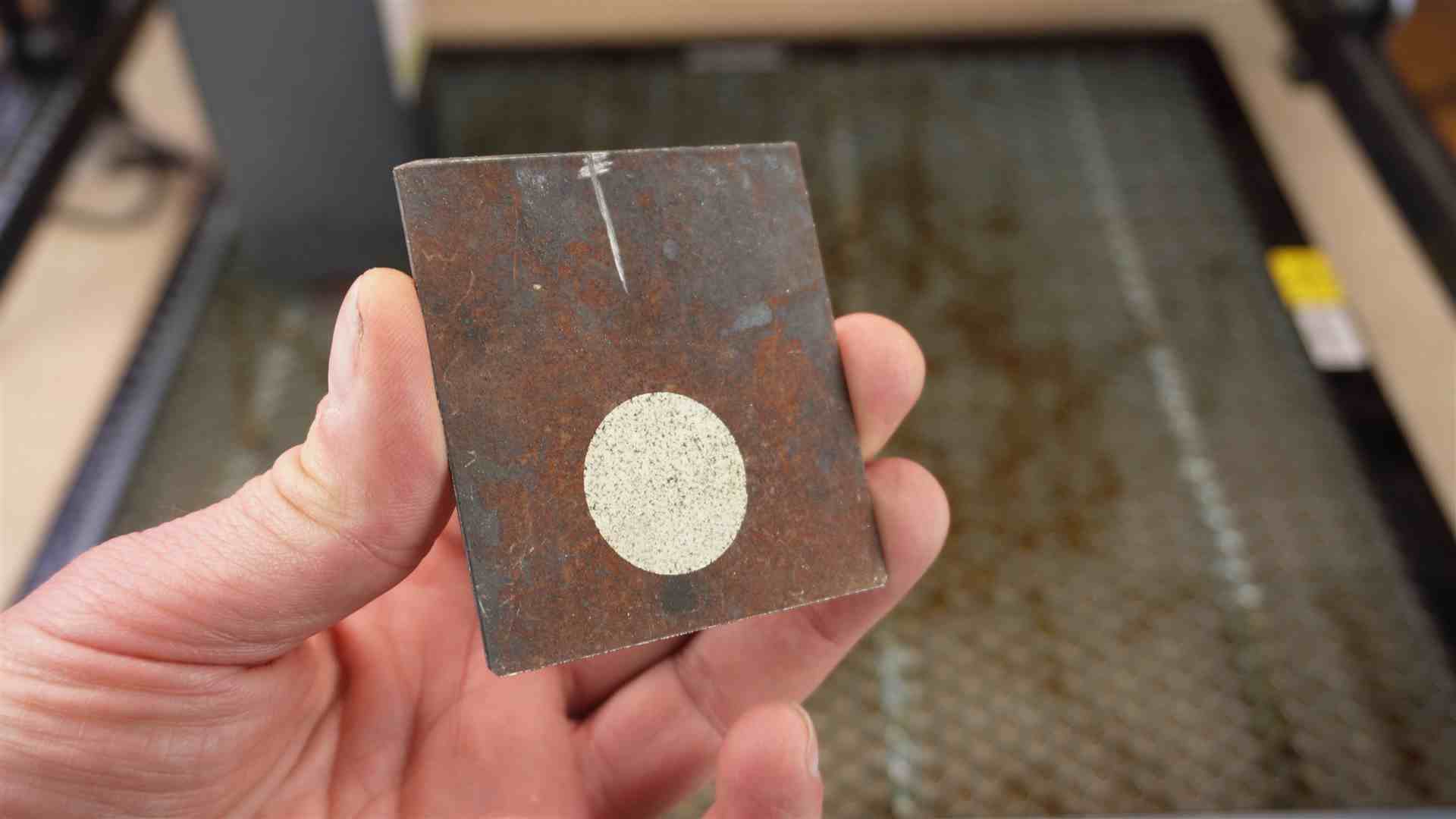

Entrosten von Metall

Münze reinigen:  10000 mm/min / 20 % Power – Zeilenintervall 0,04

Stahl entrosten:  10000 mm/min / 40 % Power – Zeilenintervall 0,03

Kunststoff Gravur mit dem Atomstack R30

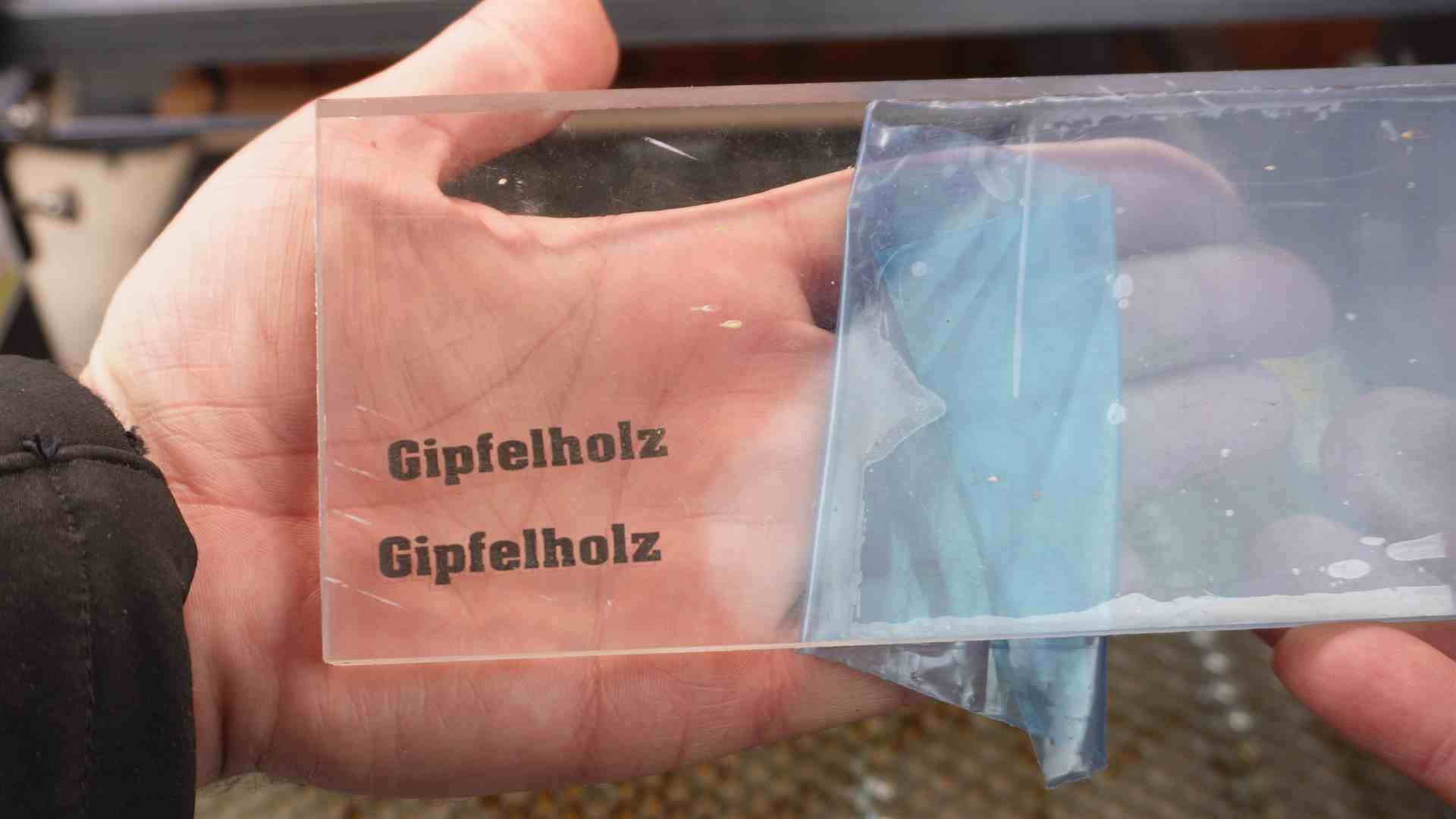

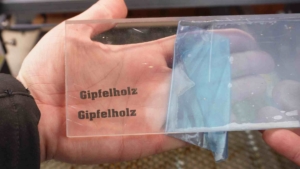

Transparentes Acrylglas

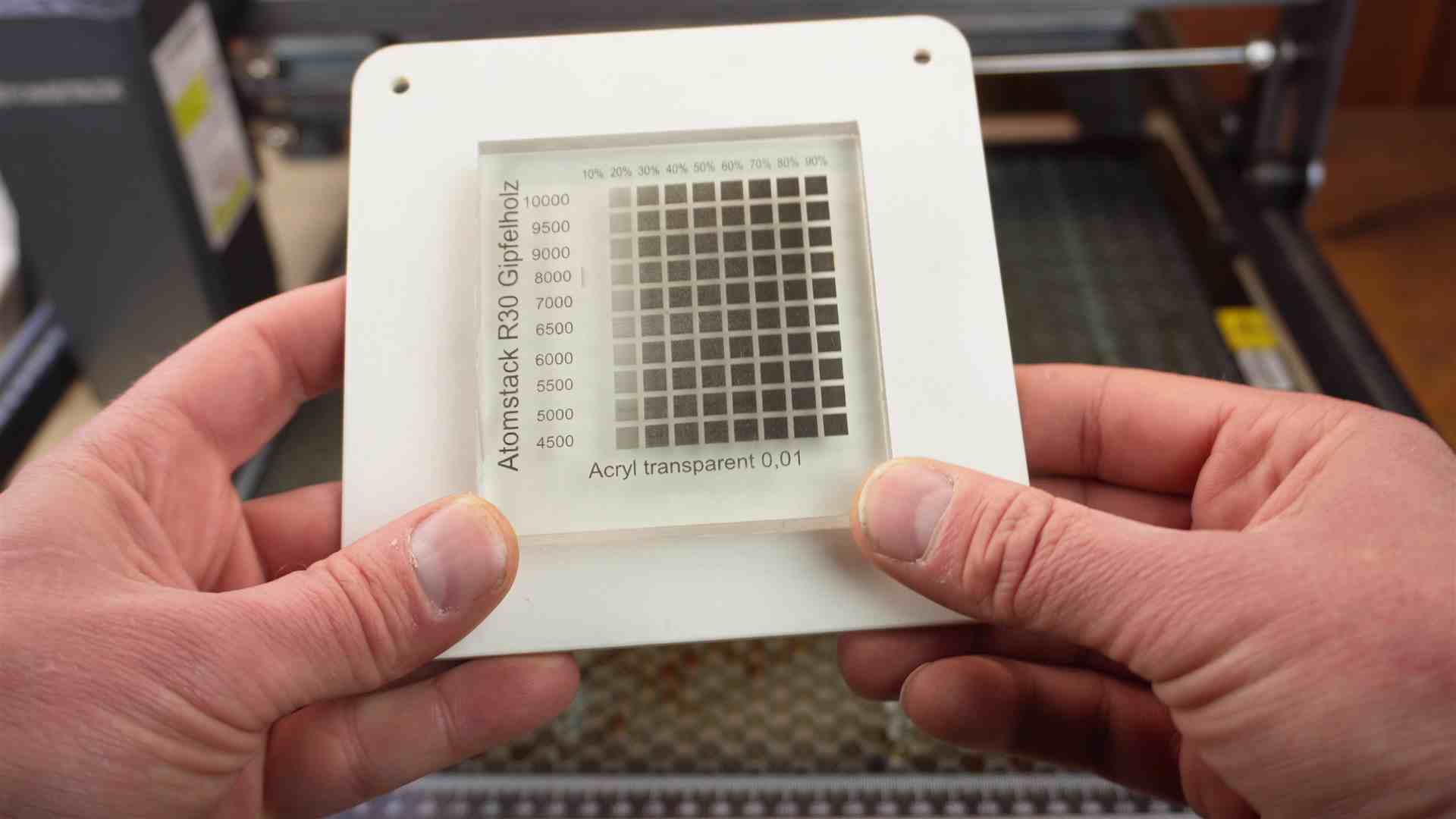

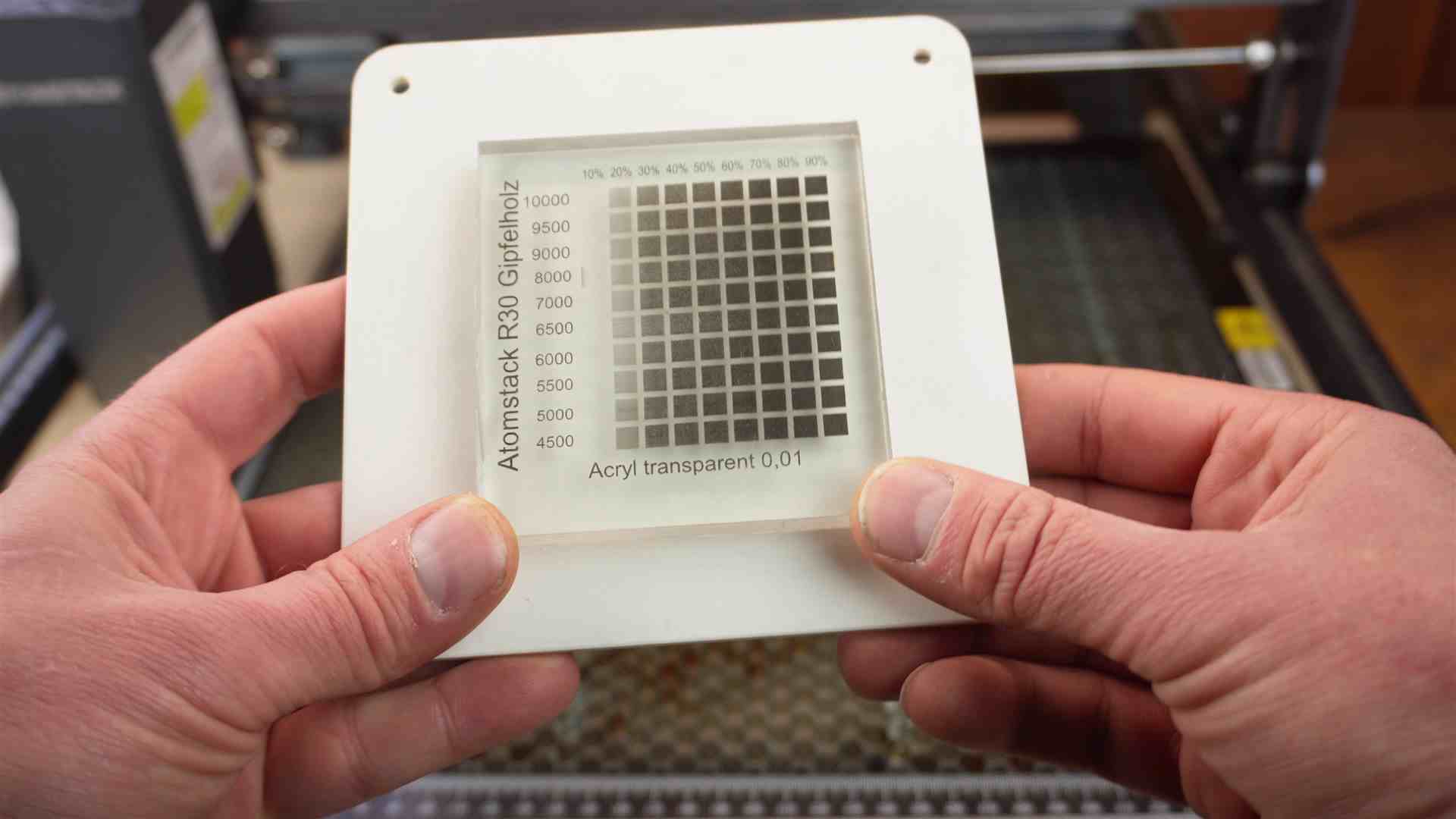

Acryl Speed und Powertest

Acryl transparent:  6000 mm/min / 90 % Power – Zeilenintervall 0,01

Speed und Powertest:

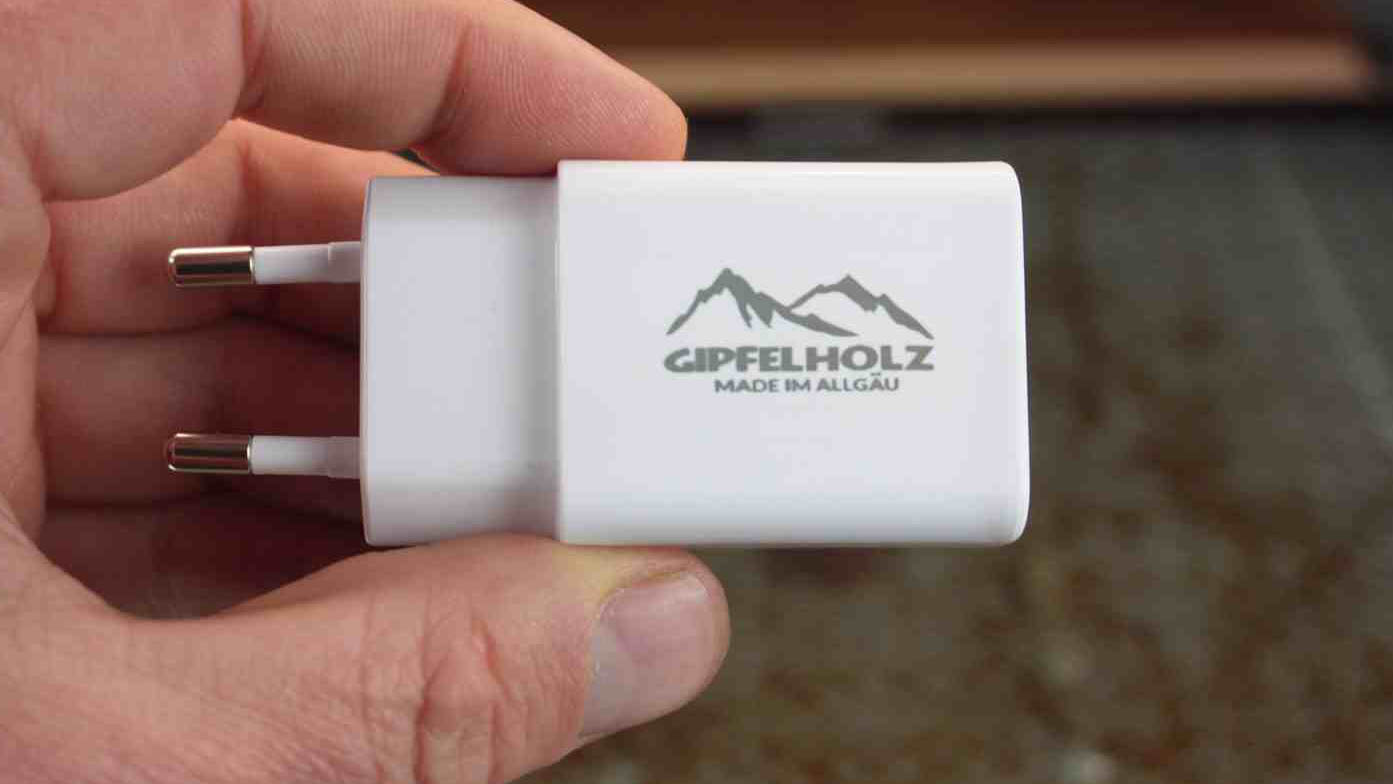

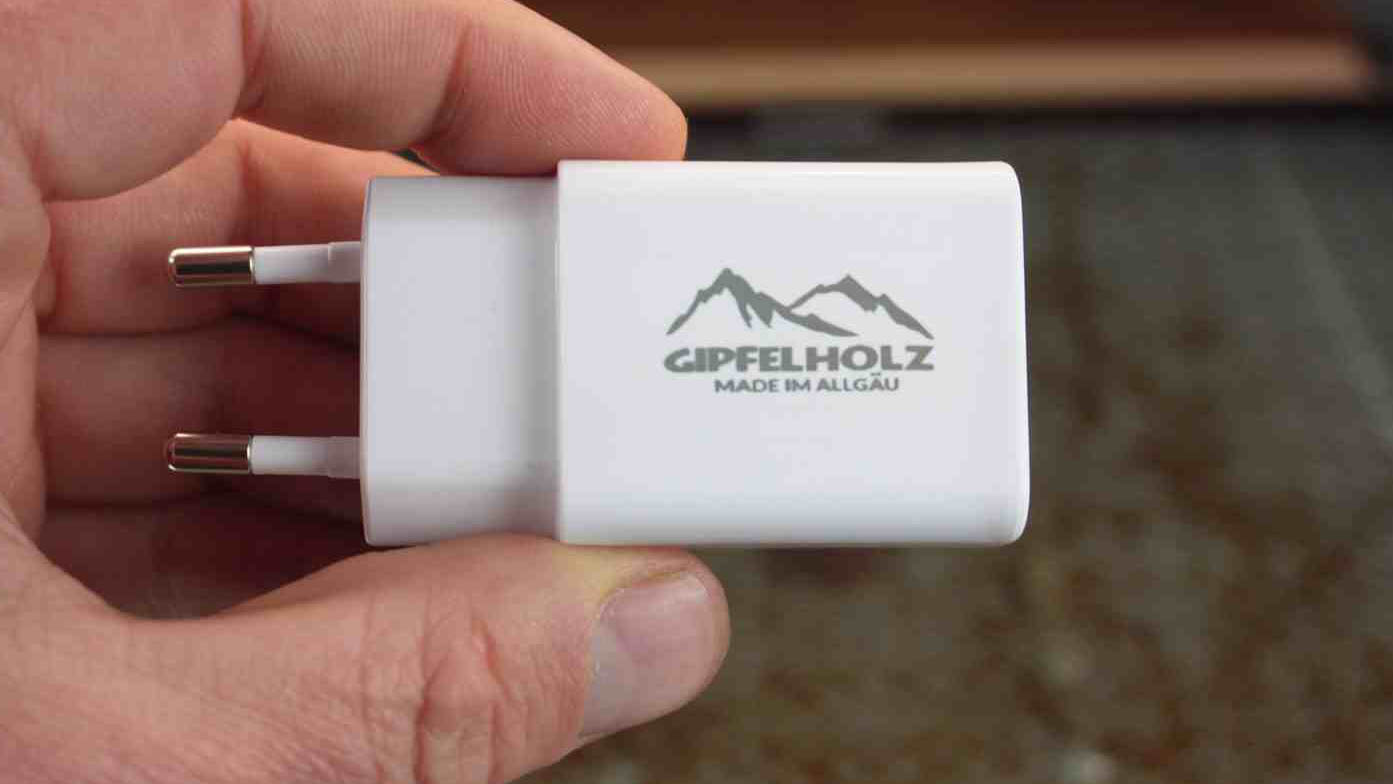

Steckernetzteil weiß lasern

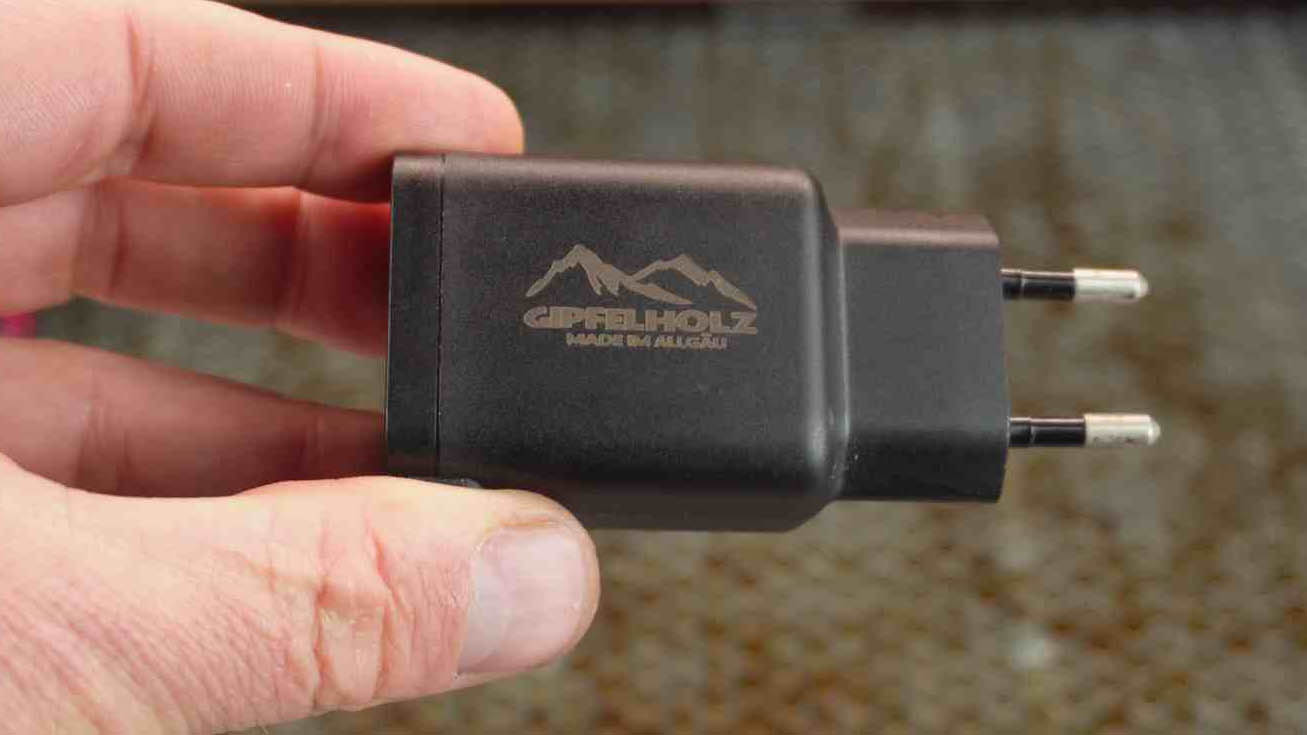

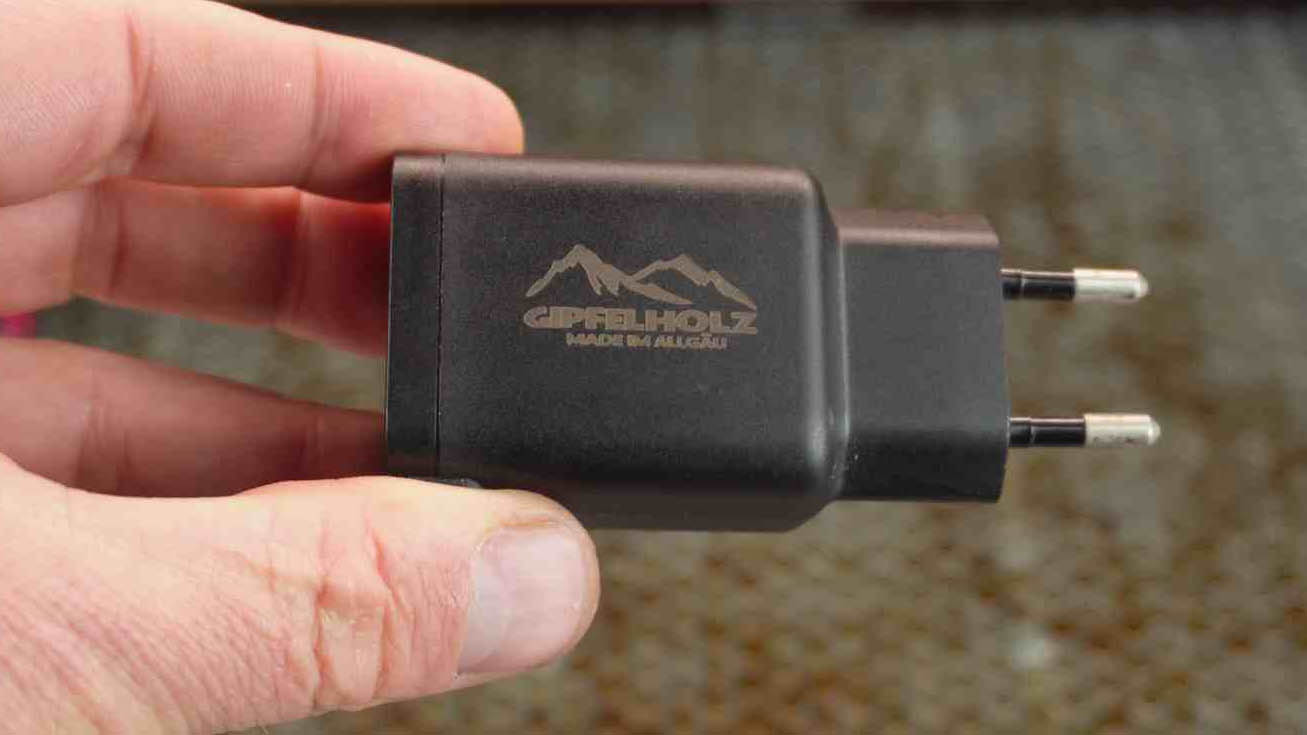

Steckernetzteil schwarz

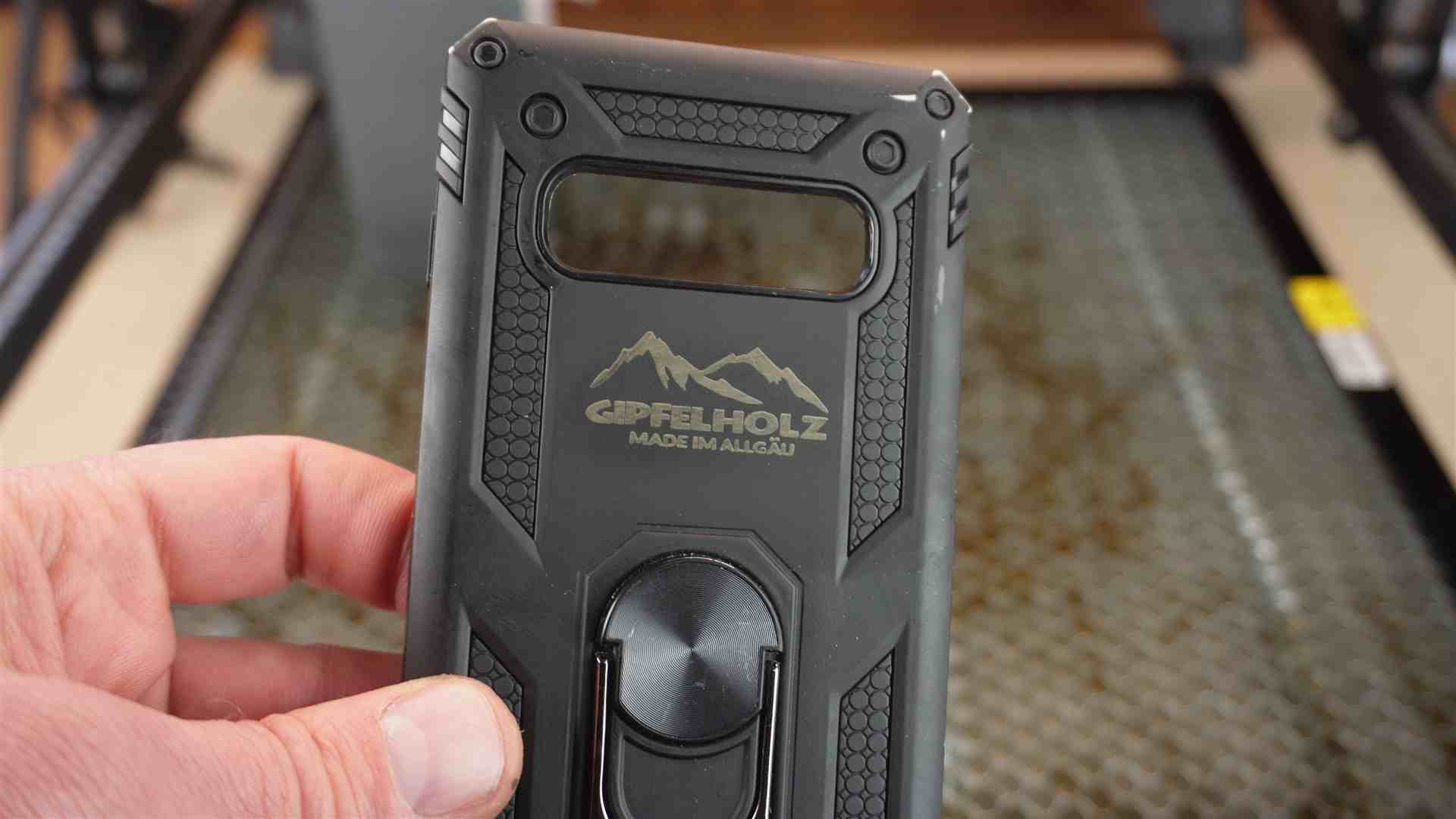

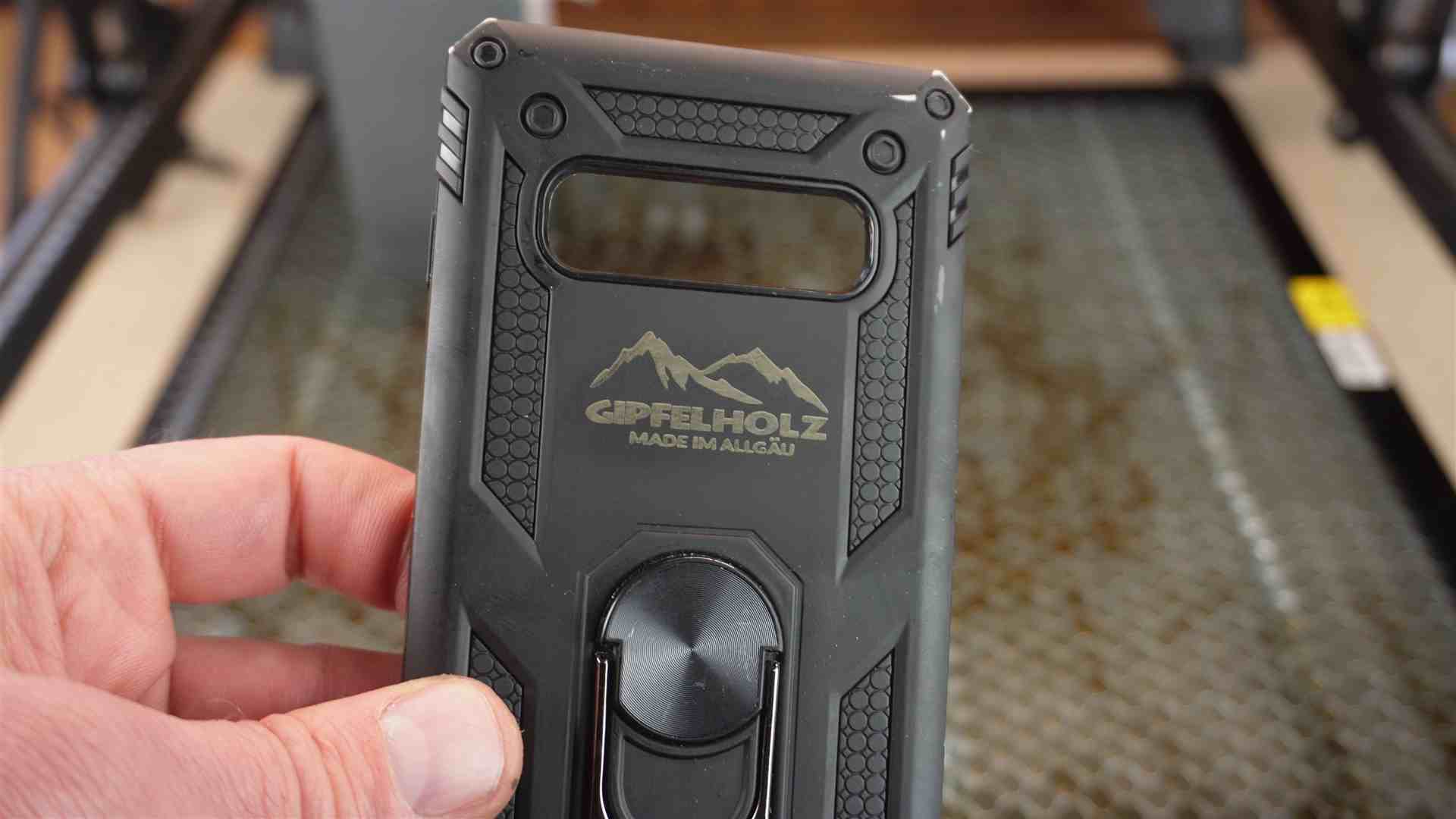

Handyhülle gravieren

Steckernetzteil weiß:  6500 mm/min / 40 % Power – Zeilenintervall 0,01

Steckernetzteil weiß:  6500 mm/min / 60 % Power – Zeilenintervall 0,01

Handyhülle:  6500 mm/min / 50 % Power – Zeilenintervall 0,01

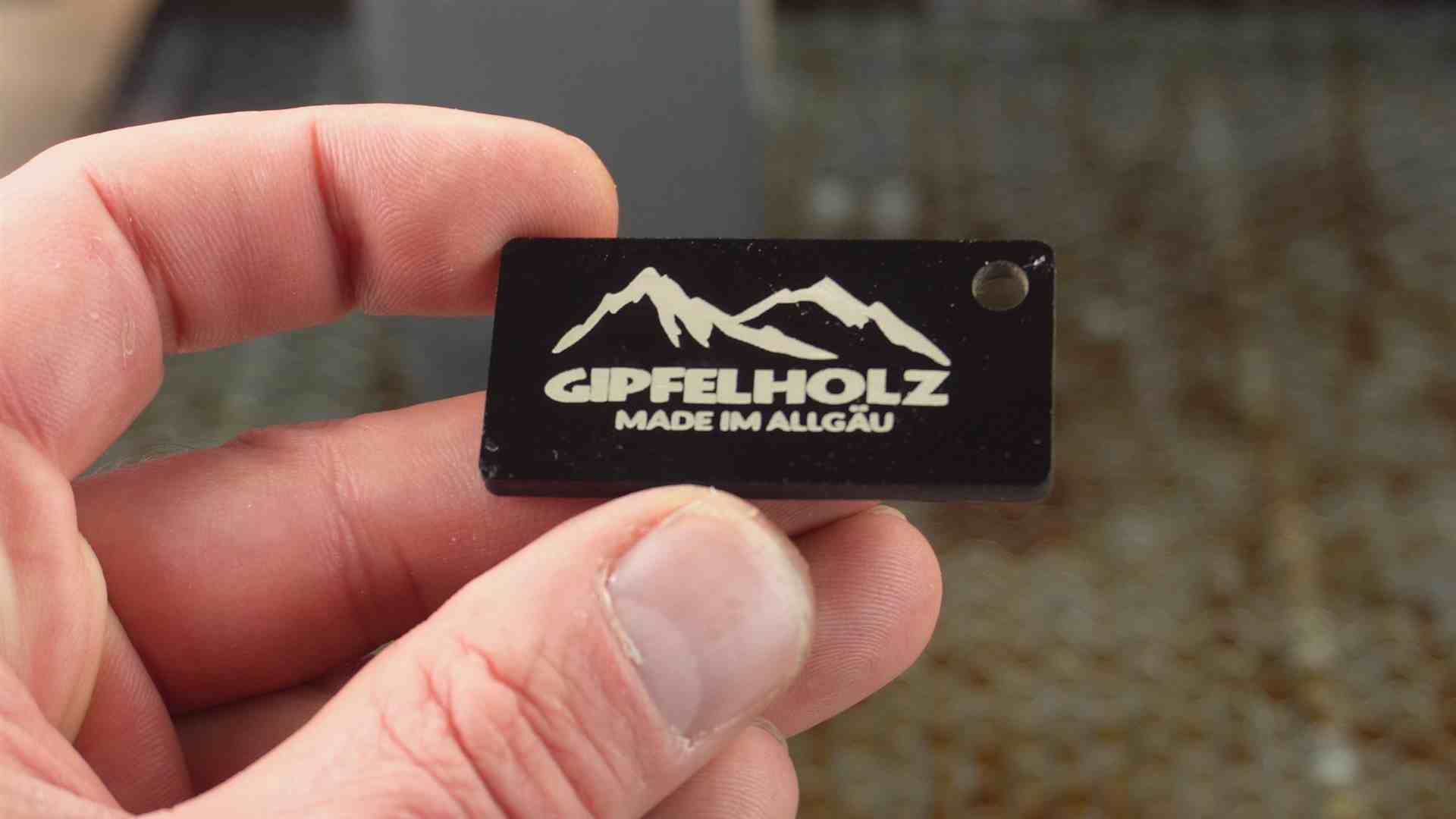

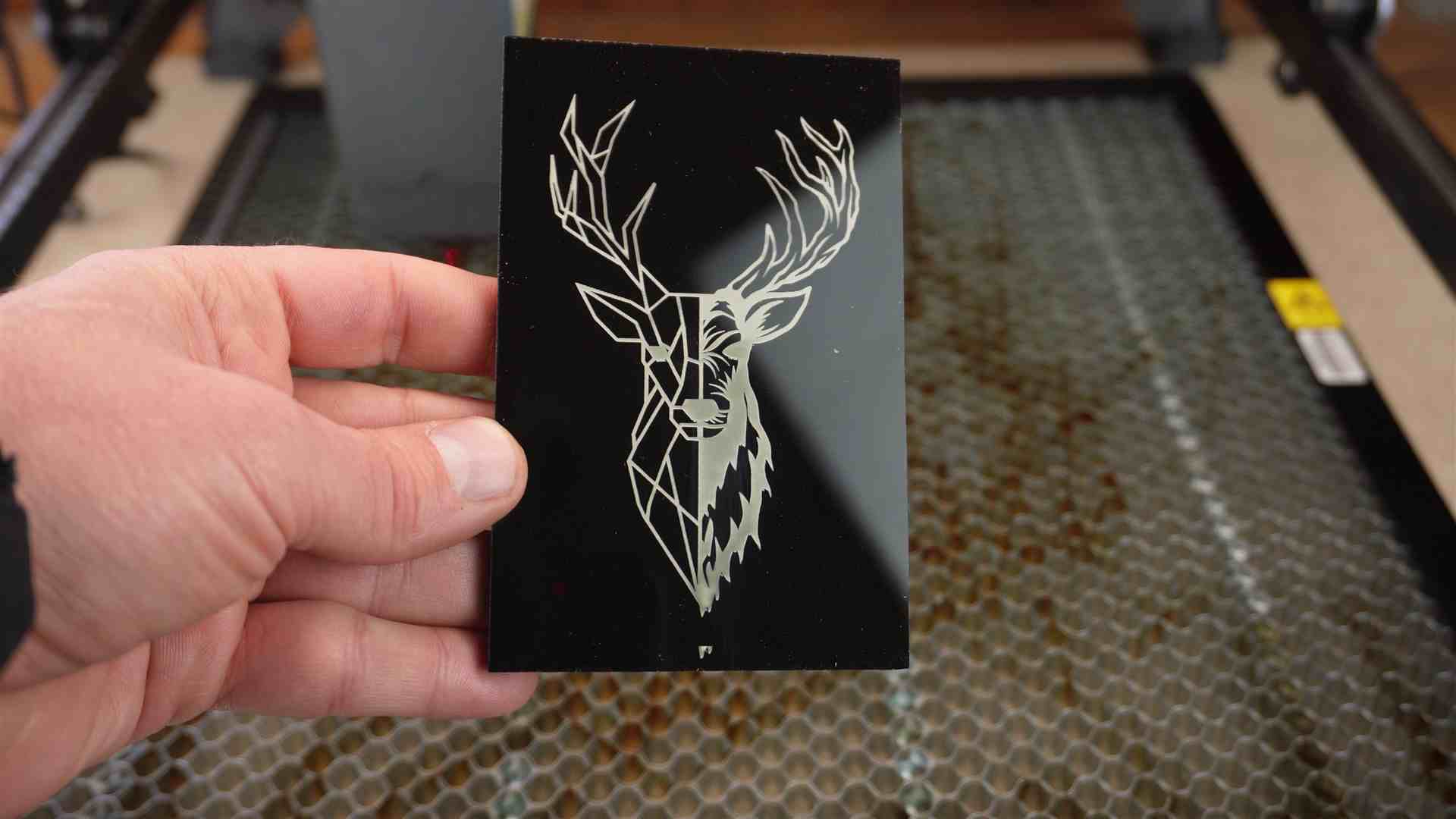

Schwarzes Acryl gravieren

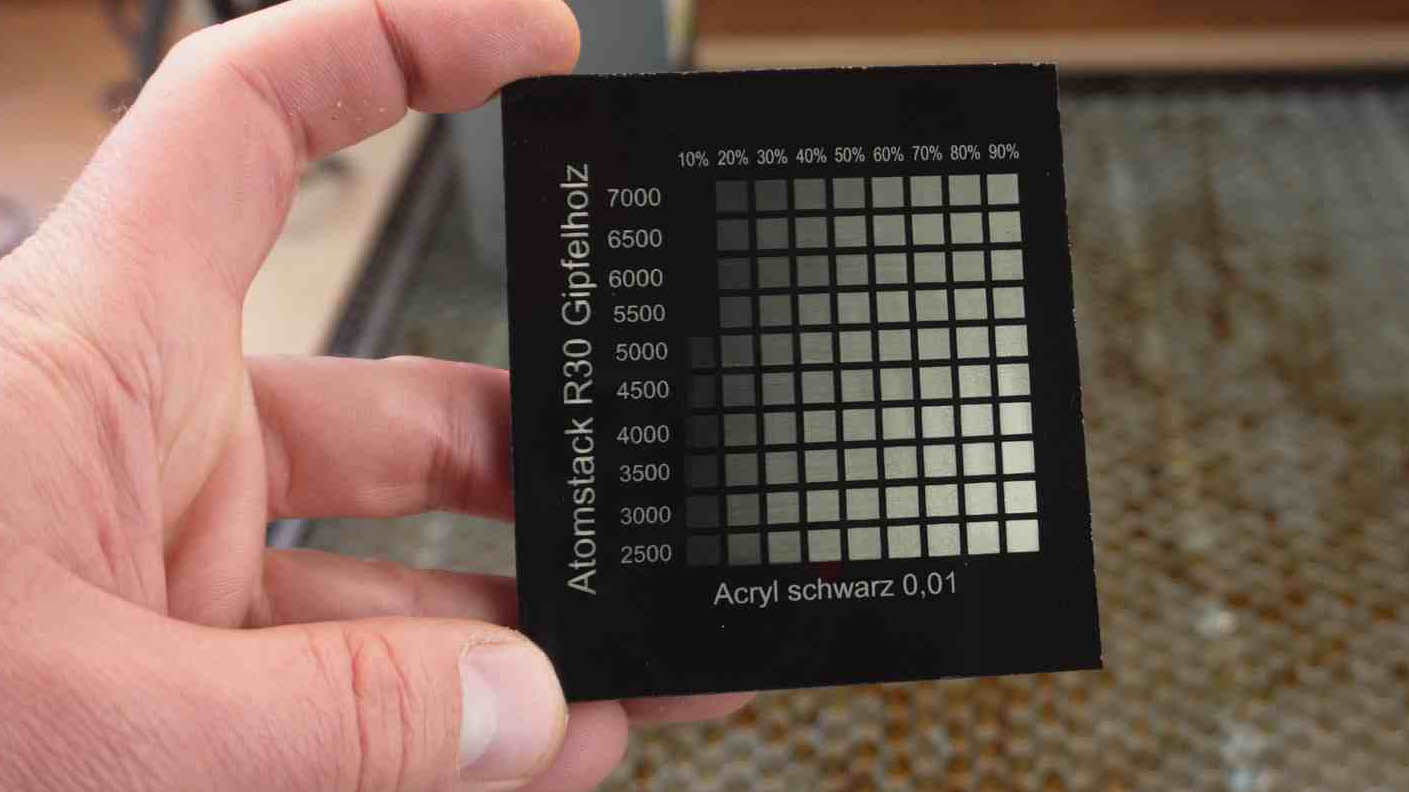

Schwarzes Acryl Lasern R30 Infrarot

Acryl schwazr:  6000 mm/min / 80 % Power – Zeilenintervall 0,01

Andere Materialien mit dem Atomstack R30

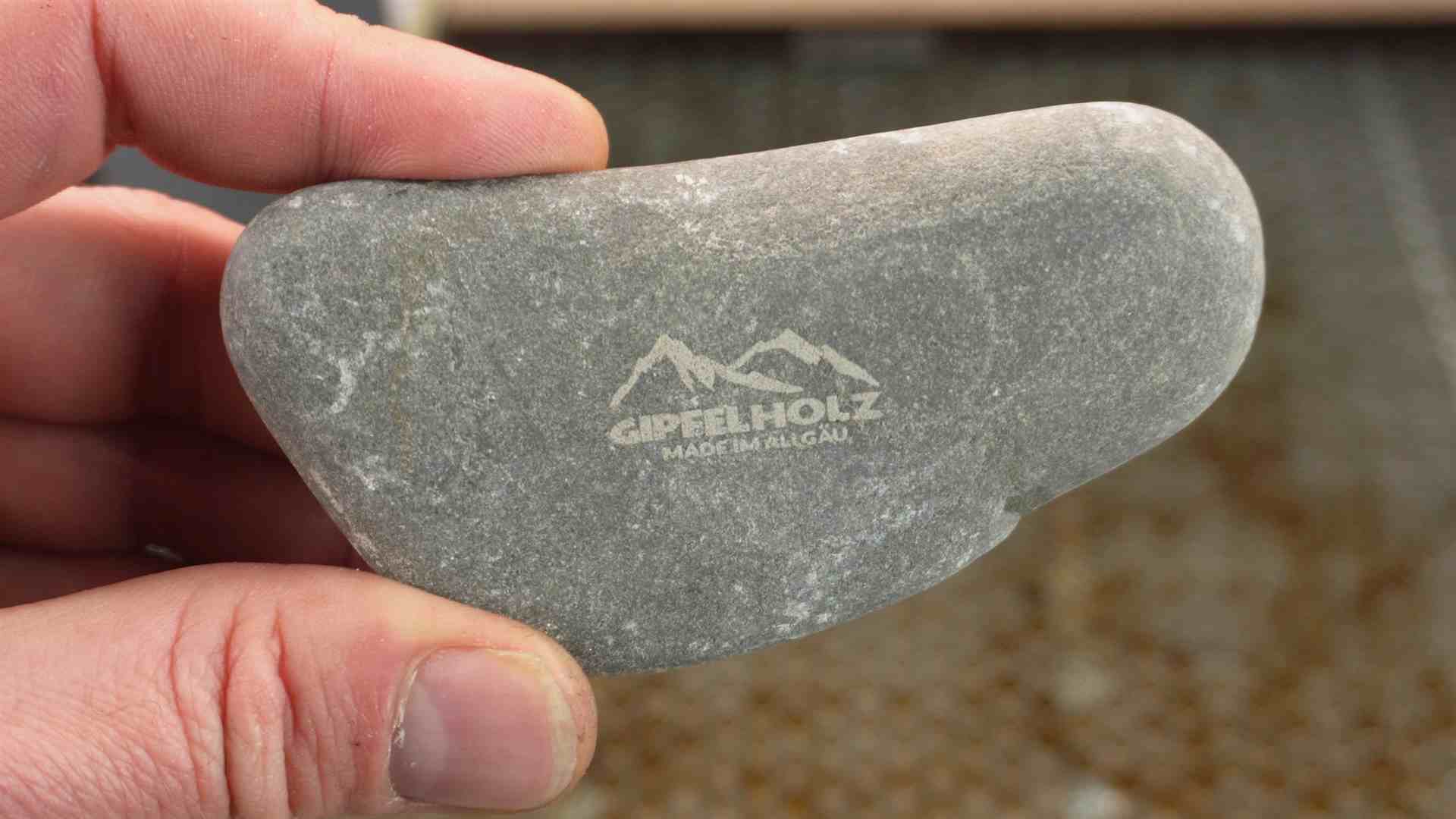

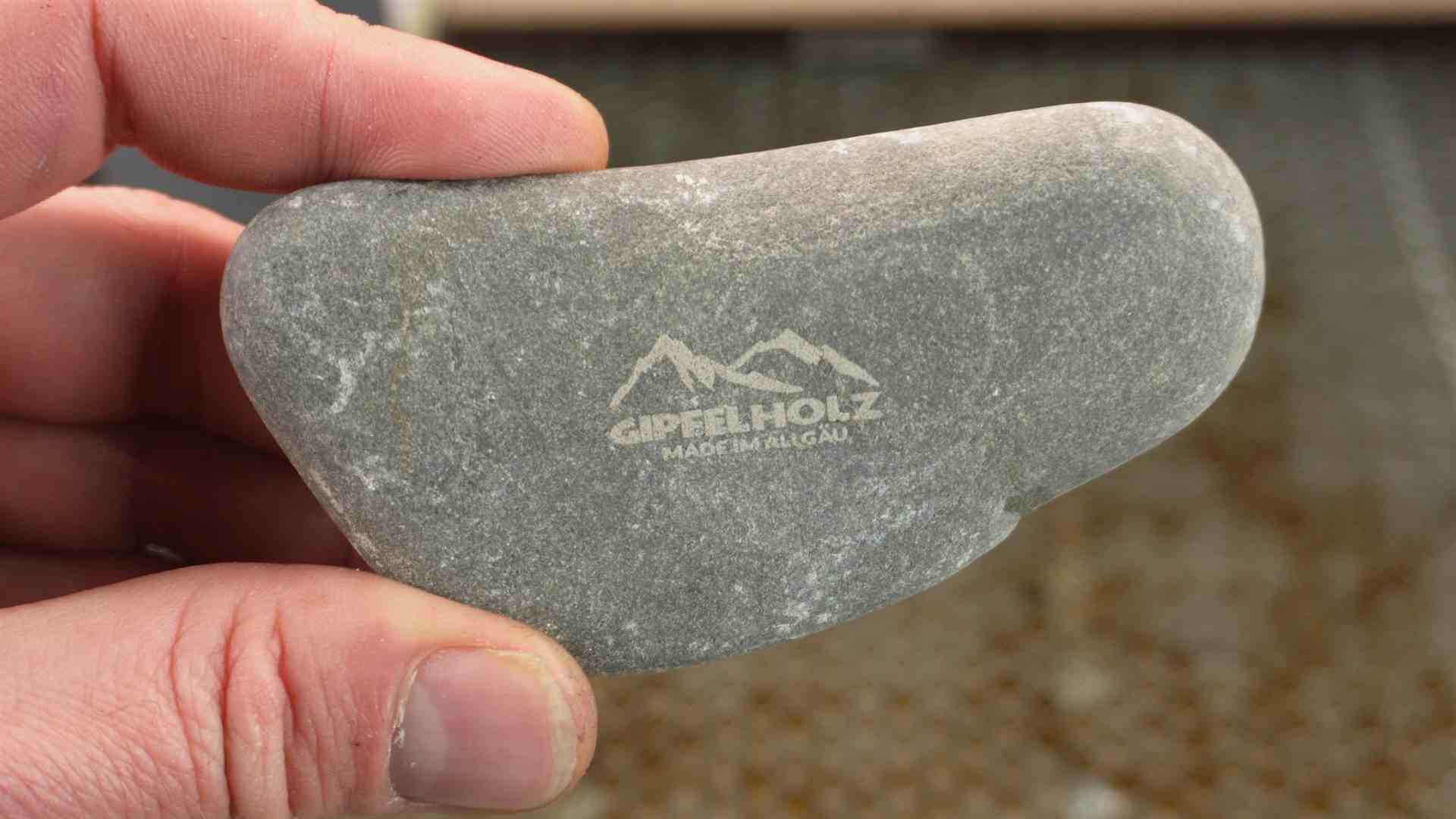

Stein Gravur mit R30

Stein Gravur:  1000 mm/min / 90 % Power – Zeilenintervall 0,01

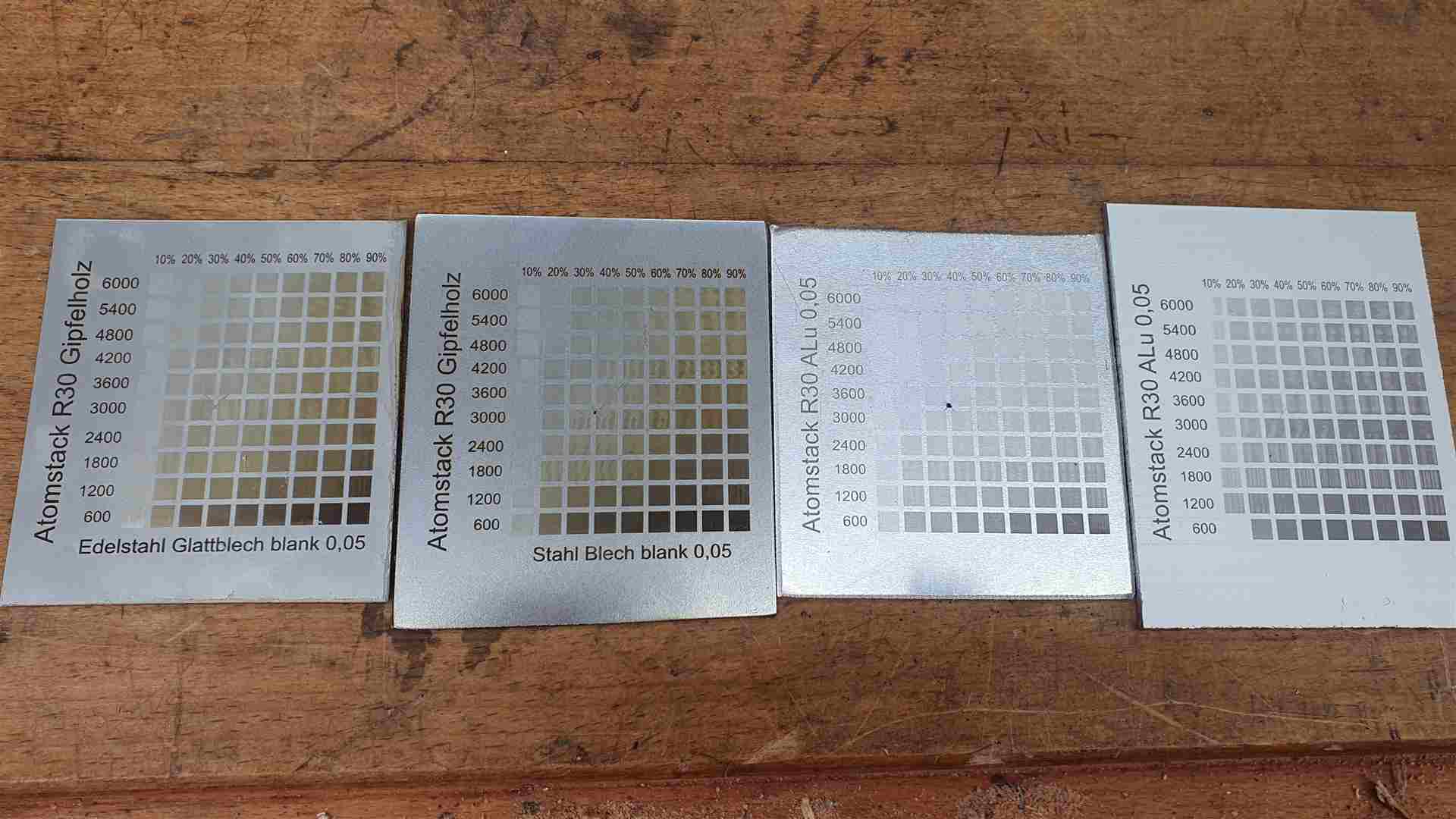

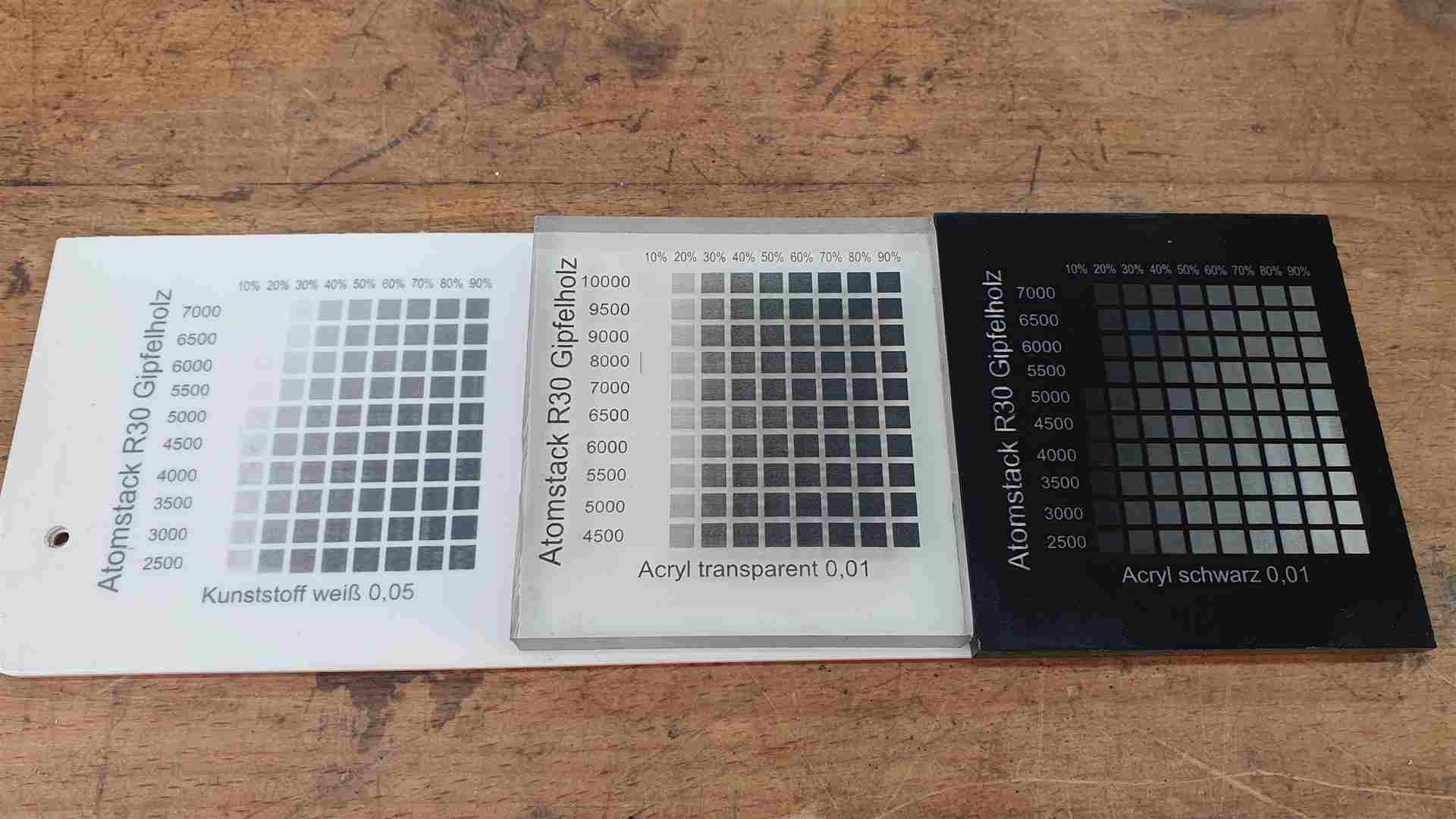

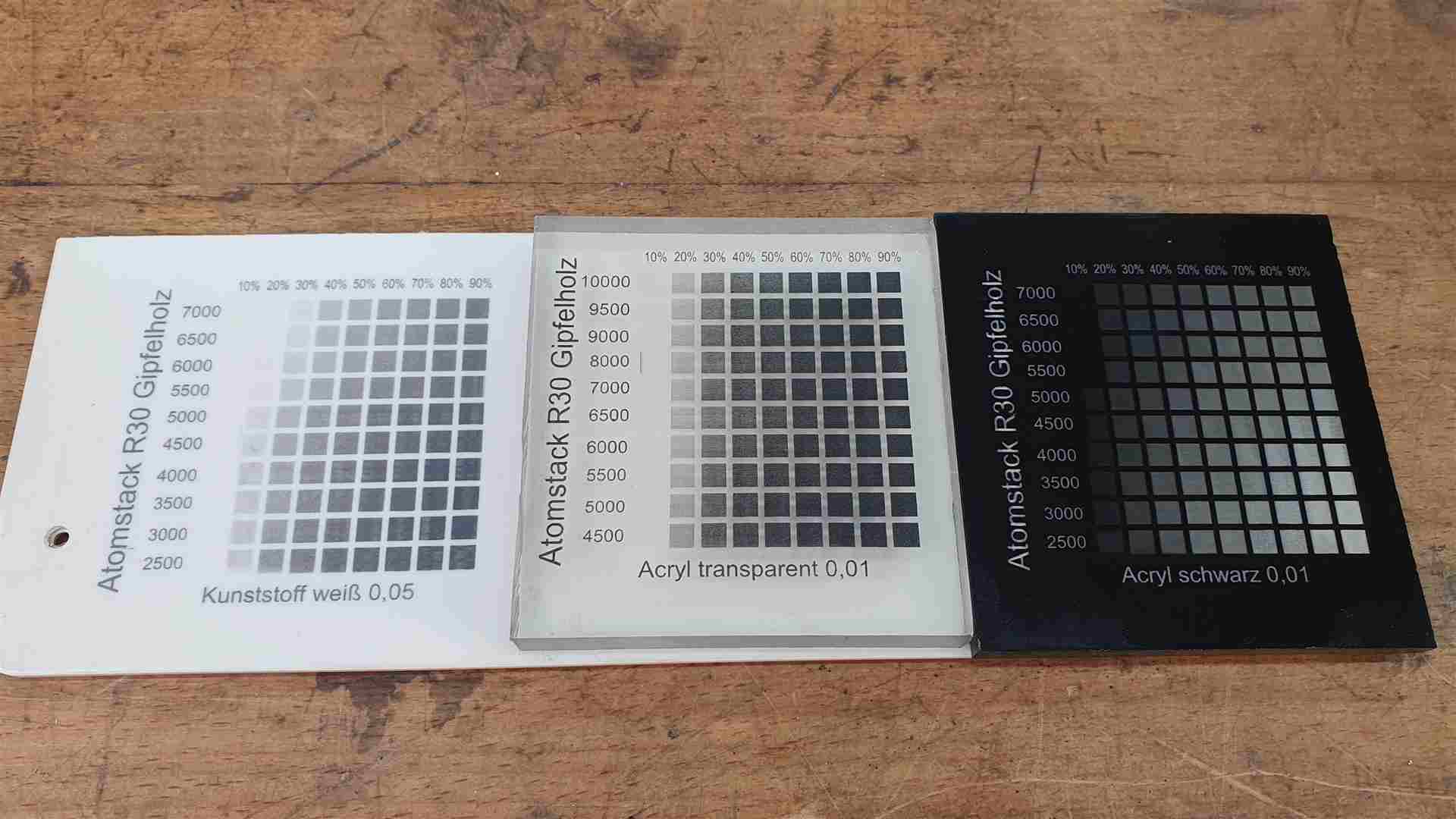

Speed und Powertest Atomstack R30 Infrarotlaser

Acryl Speed und Powertest

Kunststoff Speed und Powertest

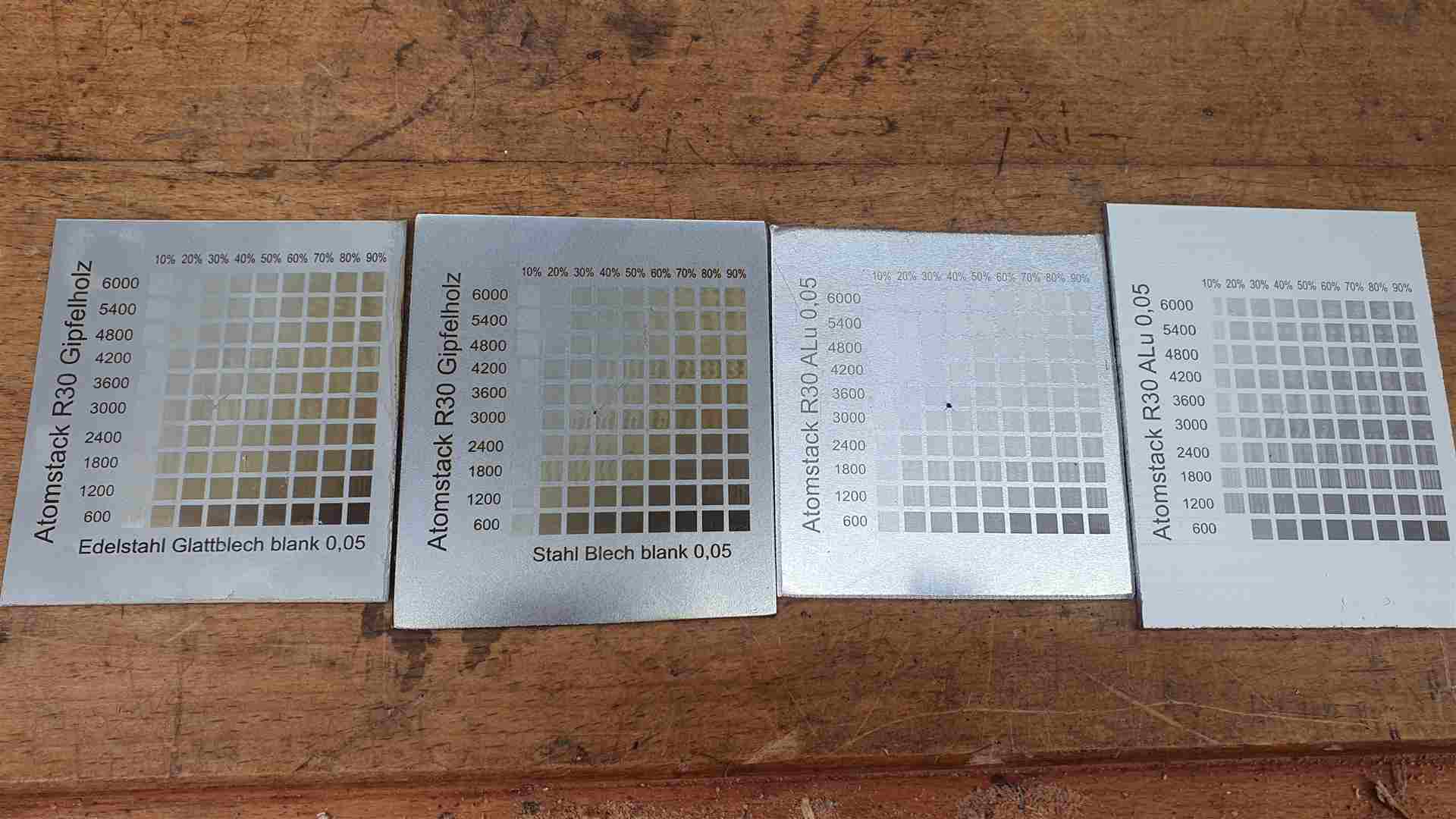

Speed und Powertest Metall

*******************************************************************************

Atomstack R30 kaufen:

Günstigster Preis bei Atomstack direkt

👉 Atomstack R30 Pro direkt bei Atomstack kaufen *

👉 Atomstack R30 Pro direkt bei Amazon kaufen *

👉 Atomstack R30 V2 direkt bei Atomstack kaufen *

👉 Atomstack R30 V2 direkt bei Amazon kaufen *

Ich habe den Laser direkt bei Atomstack.net gekauft. Dort gibt es den beste Preis.

Weiteres Zubehör Atomstack

• 👉 Laserschutzbrille für 1064nm : Brille
• 👉 Rotary Roller R3 Update mit Stützen: Rotray R3 Update*
• 👉 Atomstack Air Assist – zum besseren Schneiden und gravieren: Air Assist
• 👉 Laser – Schneid Gitter – : Honeycomp Working Table Atomstack*
• 👉 Schneid Gitter bei Amazon: Honeycomp Working Table*
• 👉 Vergrösserungs Kit für Laserbereich 850×410 mm : Extension Kit*

Materialien zum Lasern

👉 Visitenkarten Alu zum Lasern: *

👉 Edelstahl Visitenkarten

👉 Flaschenöffner Alu: *

👉 Alu Tags in verschiedenen Farben *

👉 Edelstahl Schlüsselanhänger *

👉 Edelstahl Thermoskanne

👉 Edelstahl Ketten Anhänger polliert *

👉 Hundemarken – Erkennungsmarken rund *

👉 Acrylglas in Schwarz verschiedene Größen  *

*******************************************************************************

• Software LightBurn: https://lightburnsoftware.com/
• 3D Druck: Halter für Laser auf der Grundplatte mit Erhöhungen: Datei von Thingiverse
• 3D Druck: Platinenhalter Atomstack R30: Datei von Thingiverse
• 3D Druck: Anderer Platinenhalter Atomstack R30: Datei von Thingiverse

SEID FAIR

Ihr könnt Euch die unten stehenden Dateien kostenlos downloaden – Es wäre fair, wenn Ihr eine kleine Spende da laßt. Es ist viel Arbeit das alles bereitzustellen. Ihr würdet den Kanal Gipfelholz damit unterstützen , somit kann ich immer wieder was kostenlos zur Verfügung stellen.

👉 HIER KÖNNT IHR PER PAYPAL ETWAS SPENDEN

👉 RASTER GITTER von Gipfelholz / Laser Gitter / Grid 400×400 als Lightburn und DXF Datei:

👉 ENDSTOPPER Verlängerung X7 – A10 – S10 – 3D Druck – Stl Datei

👉 Speed und Powertest Lightburn für R30 –

Für R30 Kunstoffe mit 1x Zeilenintervall 0,01 und 1x Zeilenintervall 0,05

Für R30 Metalle mit 1x Zeilenintervall 0,01 und 1x Zeilenintervall 0,05

Bei Zeilenintervall 0,01 ist die Qualität echt super, aber es dauert auch um einiges länger.

Einfach mal beide versuchen. Ihr könnt auch die Zeilenintervalle selber in der Datei abändern.

👉 FARBIG LASERN 20 Watt Diodenlaser – 4 x Speed und Powertest um farbig auf Edelstahl zu lasern.

*******************************************************************************

PS: ich fahre den Laser nur selten mit 100% Leistung. Somit habt Ihr länger Freude an dem Laser.  Deshalb sind die Test immer nur mit max. 90% Leistung angelegt.

Bitte achtet ebenso auf die Sicherheit. Laßt den Laser im Betrieb nie unbeaufsichtigt. Setzt eine Laserschutzbrille auf und saugt die Luft ab.
