Heute schauen wir uns den neuen xTool S1 Diodenlaser mal genauer an und testen ihn.

Doch was soll der neue S1 Laser alles so können?



Der xTool S1 soll ein leistungsstarker und sicherer Diodenlaser mit 40 Watt sein. Er kommt mit einer Vielzahl intelligenter Tools um die Arbeit zu vereinfachen.

Laut xTool soll der Laser die Laserklasse 1 erfüllen.

Im Moment ist es einer der sichererten Diodenlaser seiner Klasse auf dem Markt.

Aber ob das wirklich so ist und was er an Leistung bringt, schaue ich mir in diesem Test genauer an.





Sicherheit

• Der Laser funktioniert nur, wenn das Deckel geschlossen ist. Sobald der Deckel im Betrieb geöffnet wird, schaltet der Laser sofort ab.
• Duale Lichtfilterung durch den Gehäuse Deckel macht eine Laserschutzbrille überflüssig. Ich empfehlen jedoch trotzdem eine Laserschutzbrille aufzusetzen.
• Fünf verbaute IR-Flammsensoren. Einer in jede Ecke und einer dirket am Lasermodul. Bei Flammerkennung, schaltet der Laser sofort ab.
• Notaus-Knopf
• Ein Bewegungssensor reagiert auf Erschütterung und schaltet den Laser ab.
• 2 USB-Sticks dienen als Schlüssel. Der Laser funktioniert nur, wenn einer der USB Sticks im S1 eingesteckt sind.
• Eingebautes Abfluftsystem – Optional mit externen Luftfilter.
• Optionales CO2 Löschsystem zum anschlüsen an den S1 erhältlich

Vorteile und Features xTool S1 schnell im Überblick:

• Arbeitsbereich 498mm x 319 mm (40W)     498mm x 330mm (20W)
• Bettgröße 608 x 385 mm
• Laserfokusbereich  20W mit 0,06 x 0,08 mm und für 40W mit 0,08 x 0,10 mm

• Closed Loop Motoren. Laser kann per Hand verschoben werden, dieser überträgt die Position automatisch an die Software
• 600mm/sec oder 36000mm/min an Geschwindigkeit
• 3D gravieren – gewölbte Oberflächen dank intelligenter Fokusregulierung
• einfache Bedienung
• Smarter Air Assist – passt automatisch den Luftstrom an.
• 5 IR Feuersensoren, die eine Meldung abgeben und den Laser ausschalten, sollte es zu einem Brand kommen.

• Autofokus
• geschlossenes System
• eingebautes Rauchabzugsystem
• Innenraum Beleuchtung
• mit Erhöhung wird der Arbeitsbereich bis auf eine Höhe von 125mm erweitert
• viele eingebaute Sicherheits Features
• Möglichkeit ein optional erhältliches CO2 Löschsystem anzuschließen
• 3D Gravur möglich – Gravur auf gewölbten Oberflächen
• Lightburn kompatibel



Nachteile:

• Kein Griff am Laser, damit man den besser verschieben kann
• kleinere Laserfläche im Vergleich zu den offenen Diodenlasern
• keine verbaute Kamera (wird aber durch die 2 Punkt Positionieren ausgeglichen)
• Software Creative Space ist nicht so umfangreich wie Lightburn
• Nicht alle Funktionen des S1 funktionieren in Lightburn
• Bei falschen Einstellungen beim Schneiden relativ viel Schmauchspuren



Im Video zeige ich Euch:

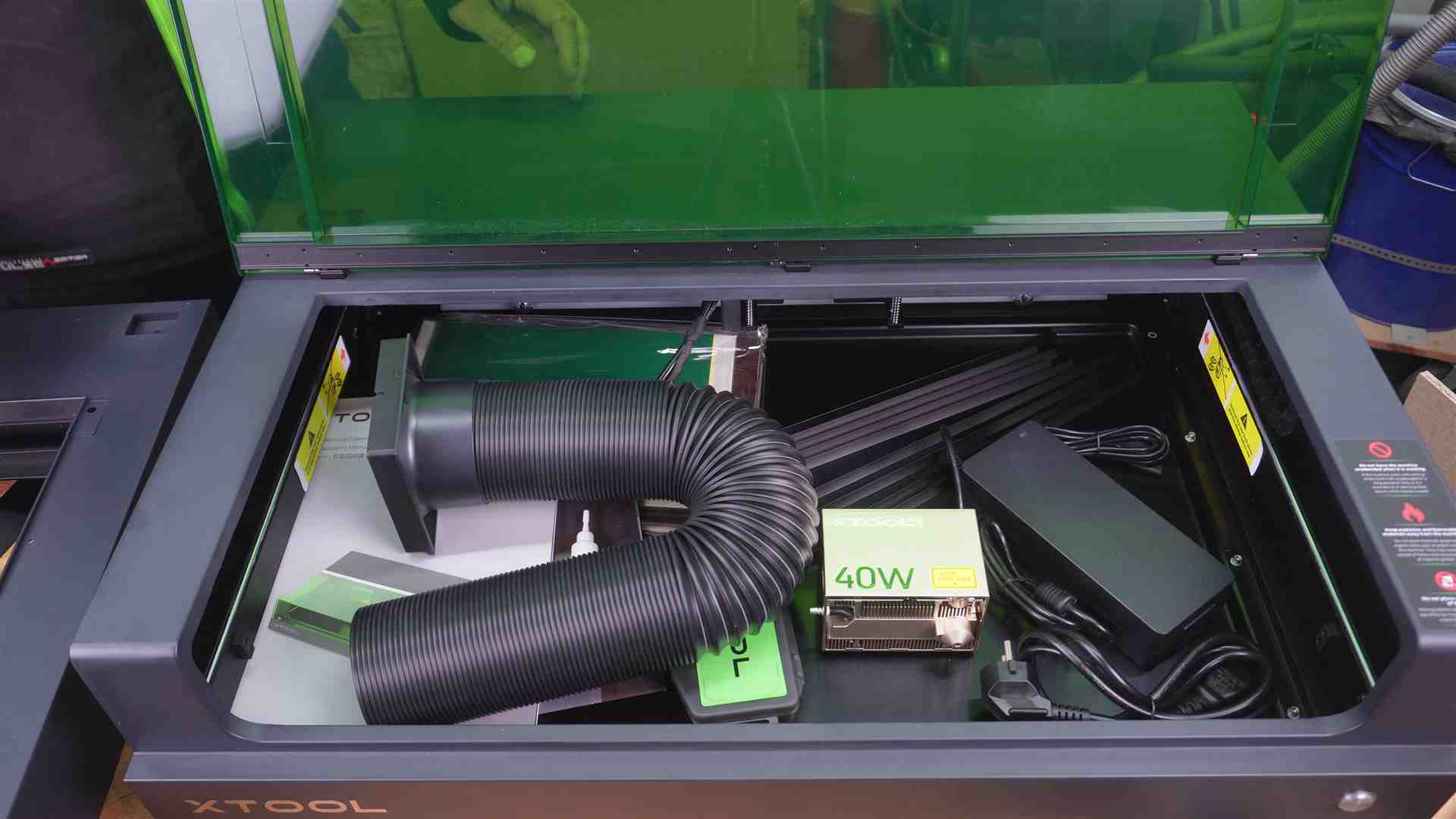

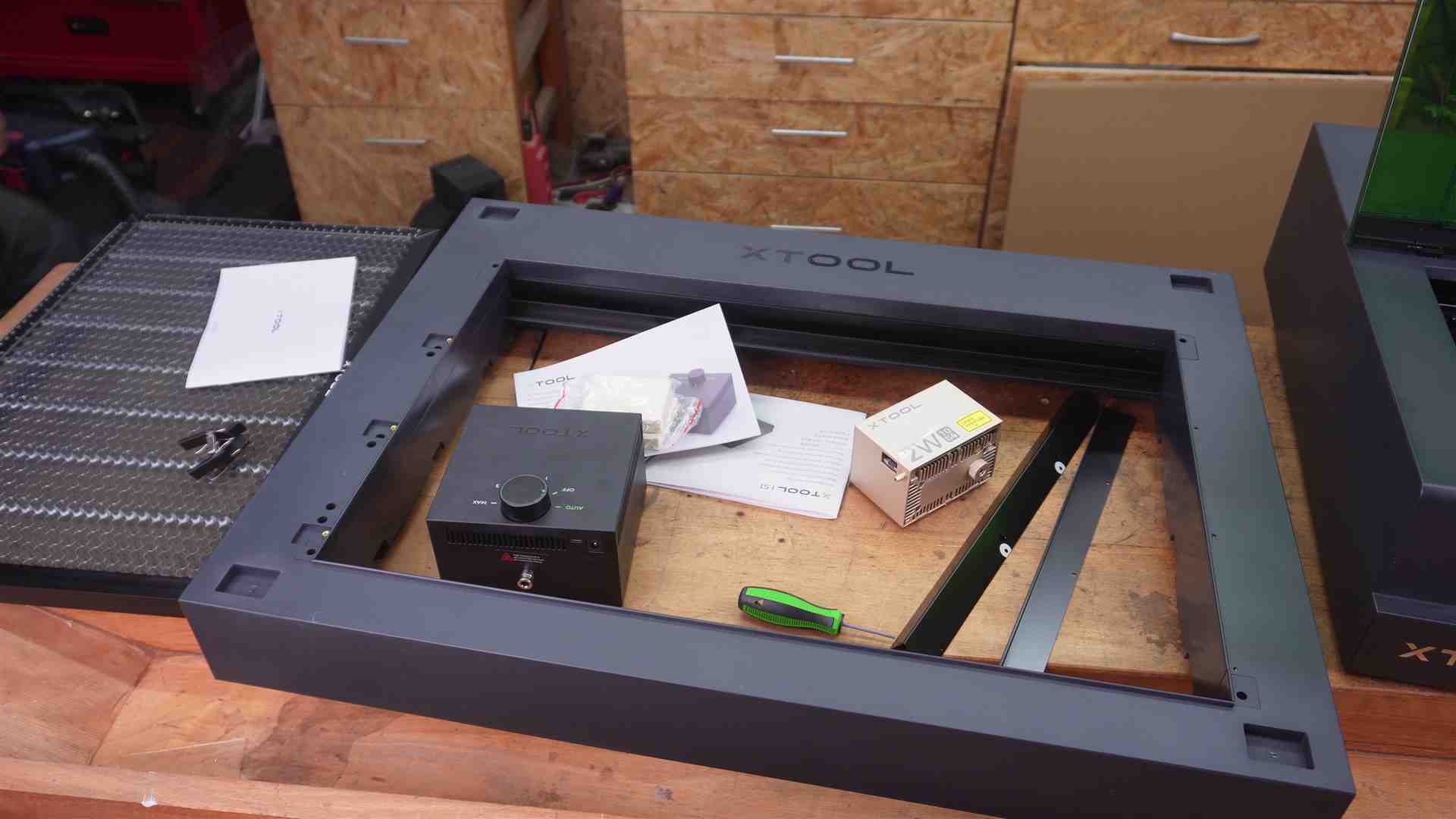

• Was wird alles geliefert





• Sicherheits Feature
• Erklärung des Lasers
• Erklärung des Autofocus in der Software Creative Space von xTool
• Wir lasern sehr viele Beispiele 40 Watt Diode und 2 Watt IR Laser Modul
• Erklärung der 2 Punkt Positionierung in der Software
• Besprechnung der gelaserten Beispiele
• Reinigung des S1
• Fazit



Lasern mit dem xTool S1 Laser. Hier einige Beispiele mit Werten aus dem Video



Achtung die angegebenen Werte gelten für den xTool S1 Laser mit dem 40 Watt Modul und dem 2 Watt IR Modul.



Bevor Ihr mit dem Lasern startet, empfehle ich Euch immer einen Speed und Powertest oder einen Schnitttest der jeweiligen Materialien zu machen. Somit hat man gleich eine Übersicht von Leistung und Geschwindigkeit.

Achtung: Alle Werte sind Richtwerte und können je nach Qualität und Art des Materials abweichen.

Ich empfehlen den Laser nicht immer auf 100% zu fahren, weil dadurch die Lebenszeit verkürtzt werden kann.



40 Watt Modul S1

 Schnitt- und Powertest – Test verschieder Materialien



Da immer wieder die Frage gestellt wird – ob man klares Acryl schneiden kann mit einem Diodenlaser?

Nein, mit einem Diodenlaser kann man kein durchsichtiges Acryl schneiden. Dazu benötigt Ihr einen CO2 Laser wie den P2 von xTool. Einen Test es P2 CO2 Lasers findet Ihr hier

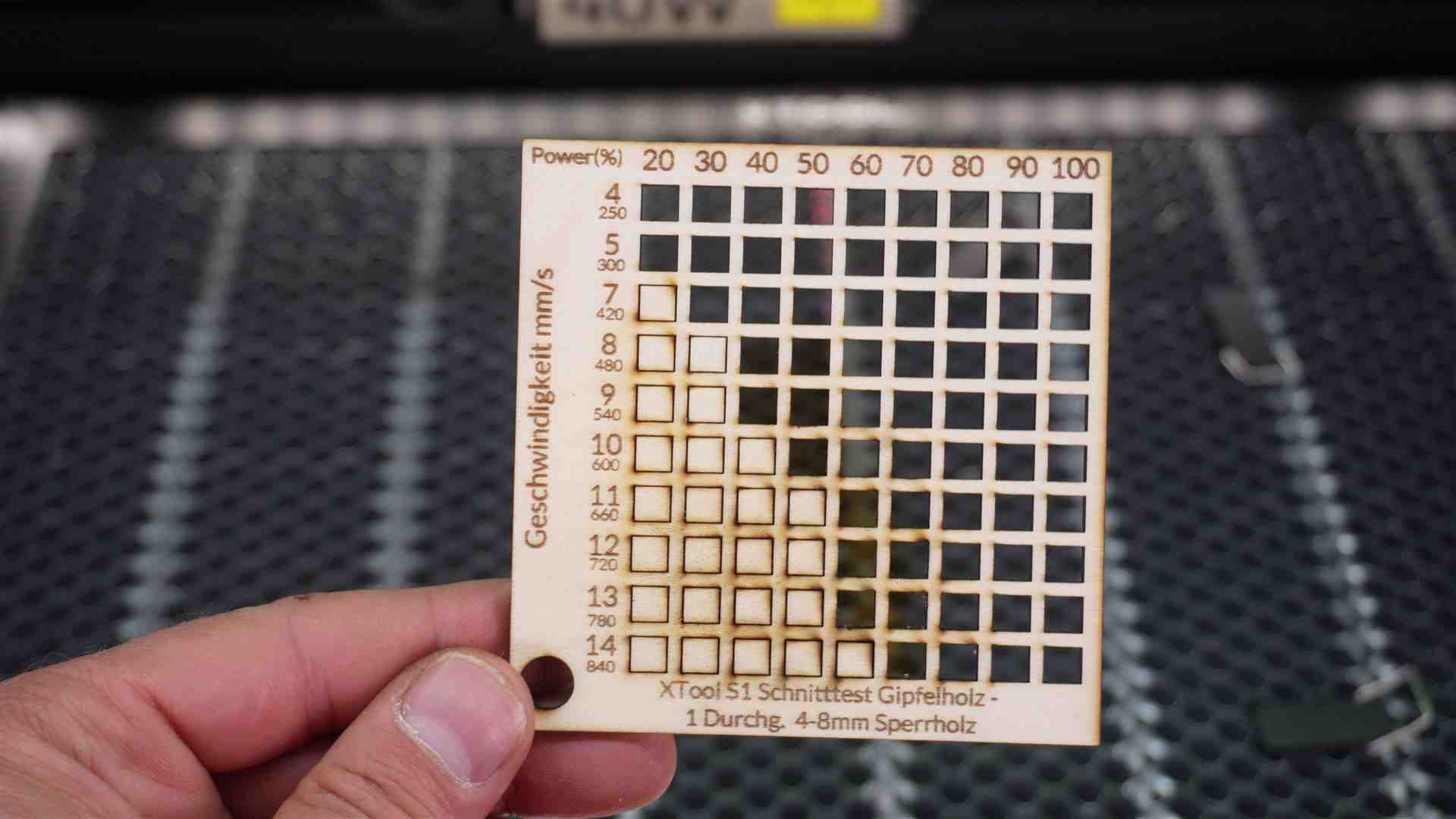

– Schnitttest 4mm Pappel Sperrholz – 1 Durchgang – Speed 4-14 mm/sek (250-840 mm/min)

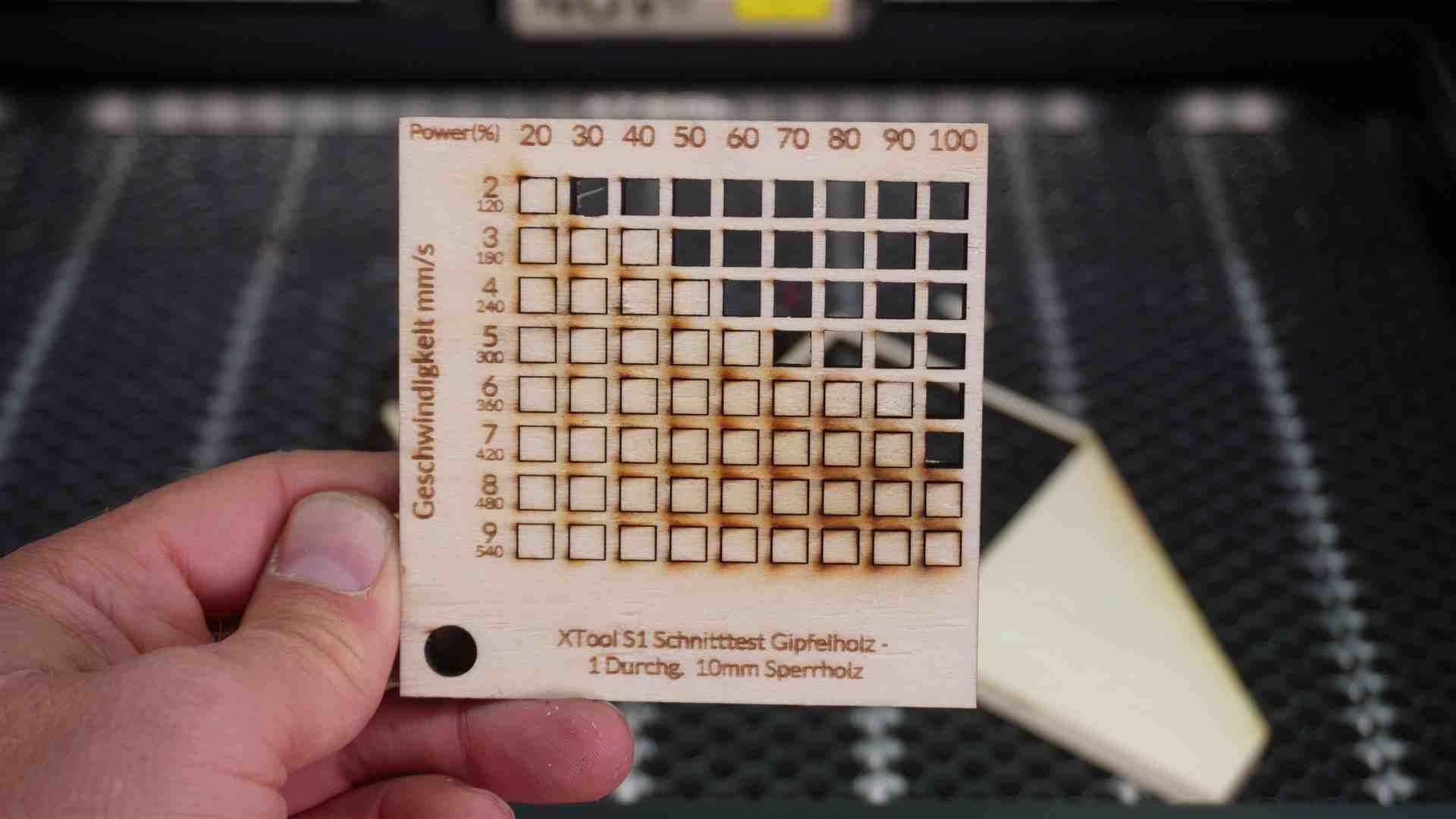

– Schnitttest 10mm Pappel Sperrholz – 1 Durchgang – Speed 2-9 mm/sek (120-540 mm/min)

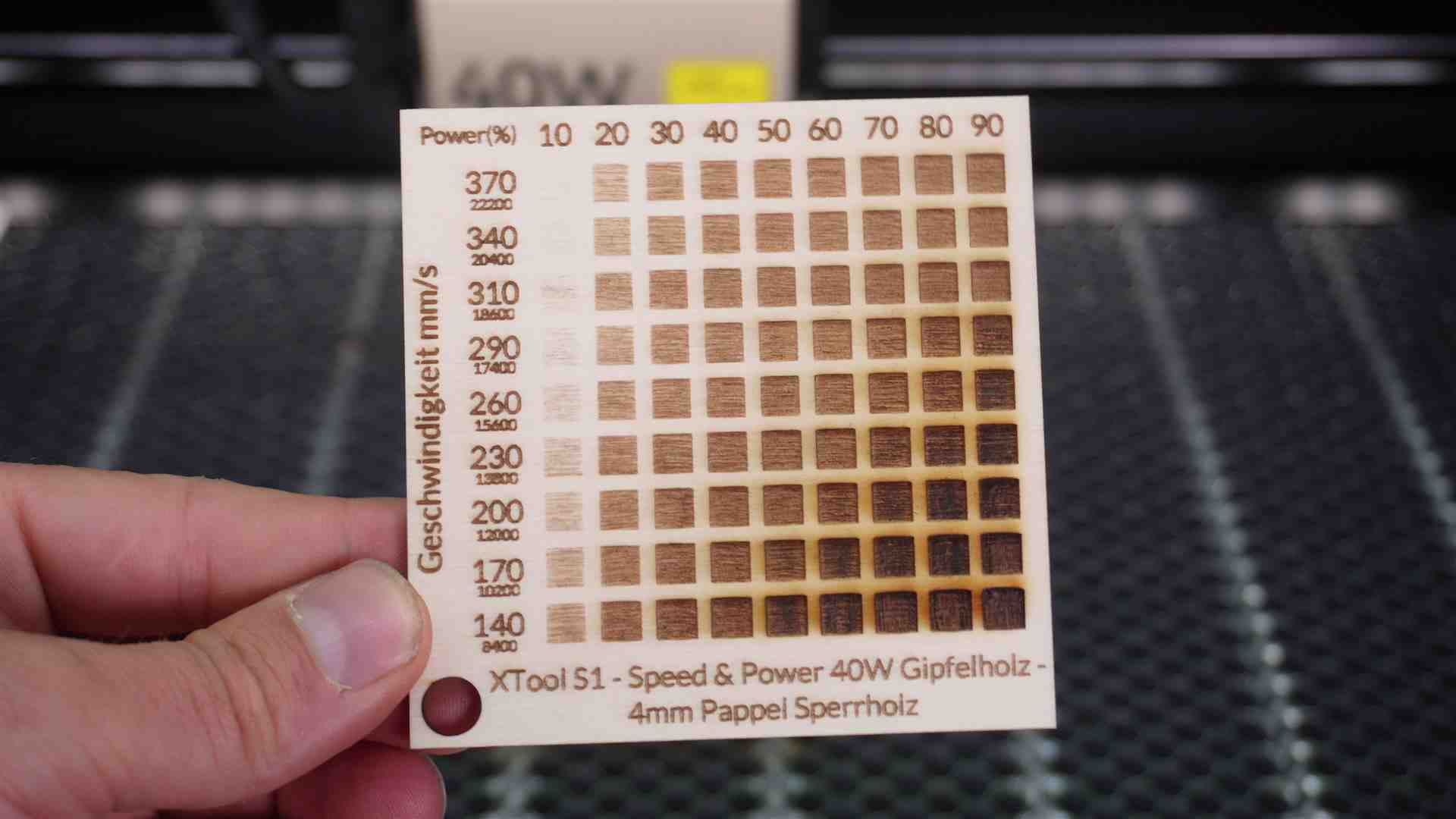

 – Speed & Powertest Pappel Sperrholz – Speed 140-370 mm/sek (8400-22200 mm/min)

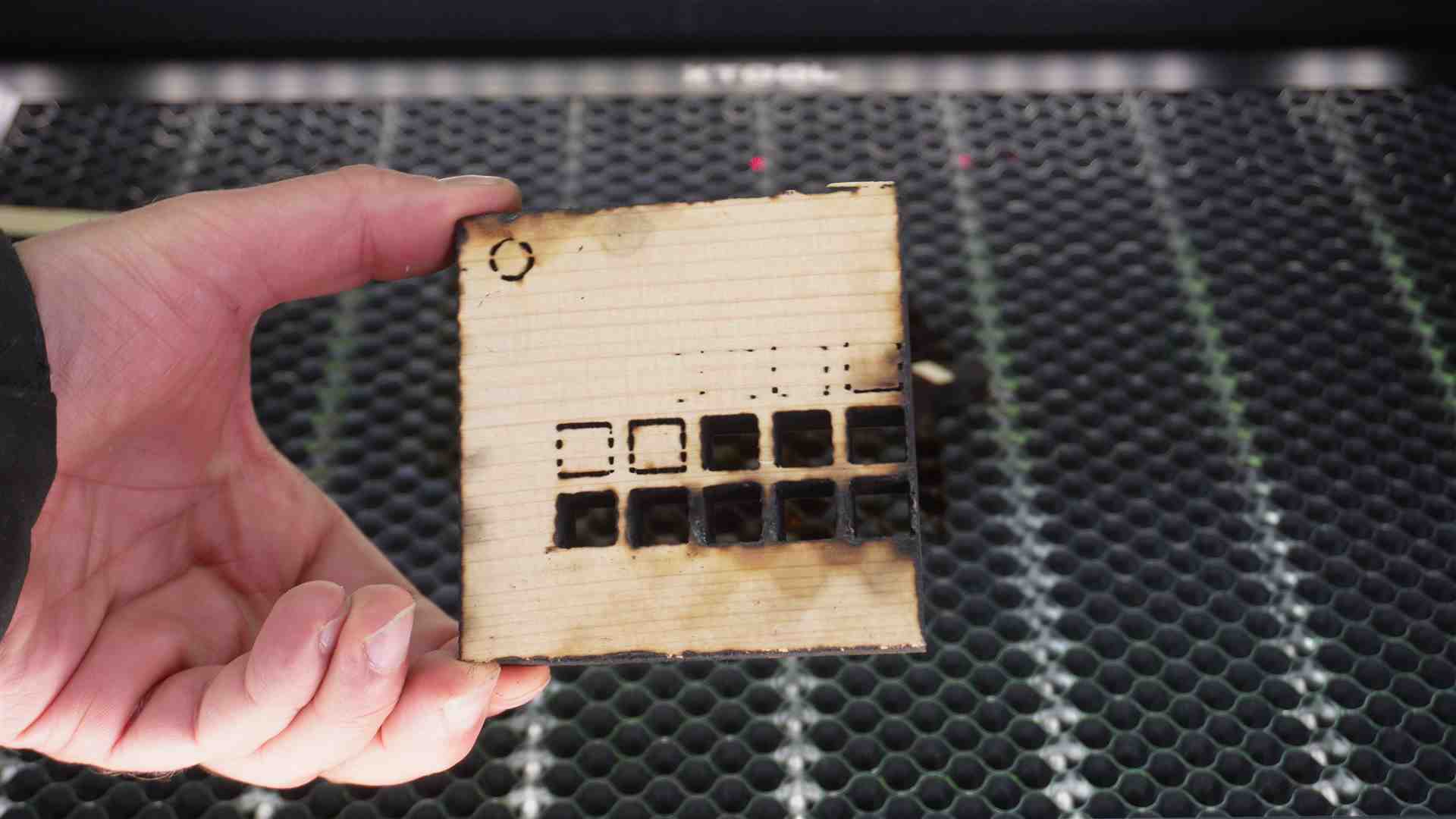

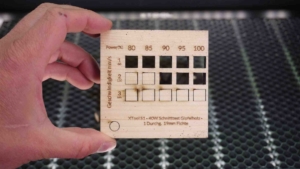

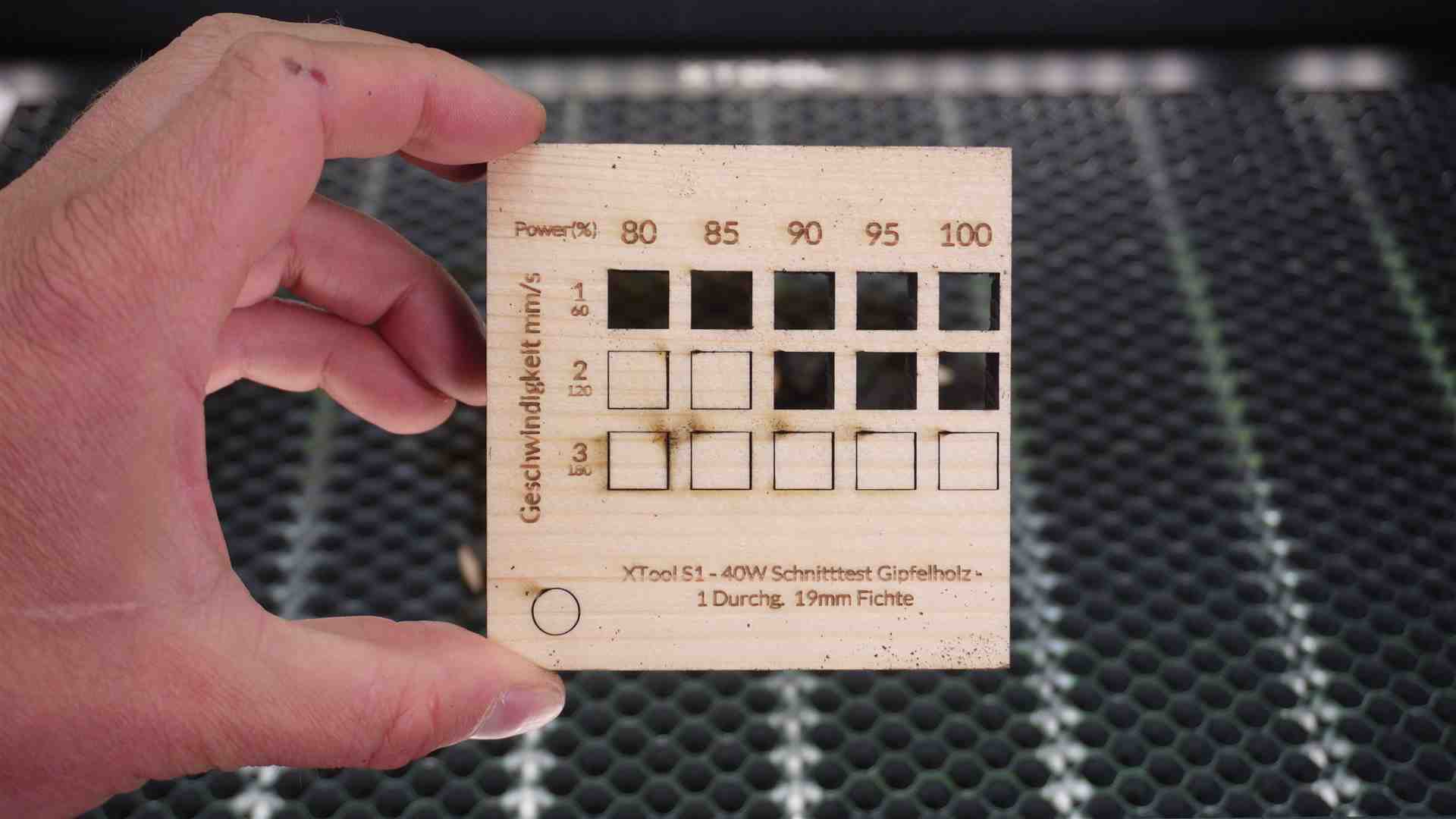

 – Schnitttest 19mm Pappel Sperrholz  1 Durchgang – Speed 1-3 mm/sek (60-180 mm/min)

– ABER ACHTUNG: wie auf dem 2 Bild zu erkennen, darf man nicht zu langsam fahren, da sonst die Gefahr eines Brandes besteht. Deshalb lieber 2 Durchgänge und höherer Geschwindigkeit



Alu mit einem Diodenlaser markieren

Ja es kann auch mit einem Diodenlaser Alu oder Metall markiert werden.

Verwendet habe ich hier handelübliches eloxiertes Alu – Diese wird mit dem Folienspray mit einer Schicht vorbehandelt. Achtung ich habe nur gute Erfahrungen mit dem verlinktem Spray *

In diesem Video , zeige ich Euch mehrer Varianten wie man Stahl, Edelstahl und Alu mit verschiedenen Sprays markiert werden können. Alternative Laser Markierungssprays im Test .

Nach dem Lasern könnt Ihr die Folie ganz leicht mit Alkohol reinigen oder abreiben… fertig.

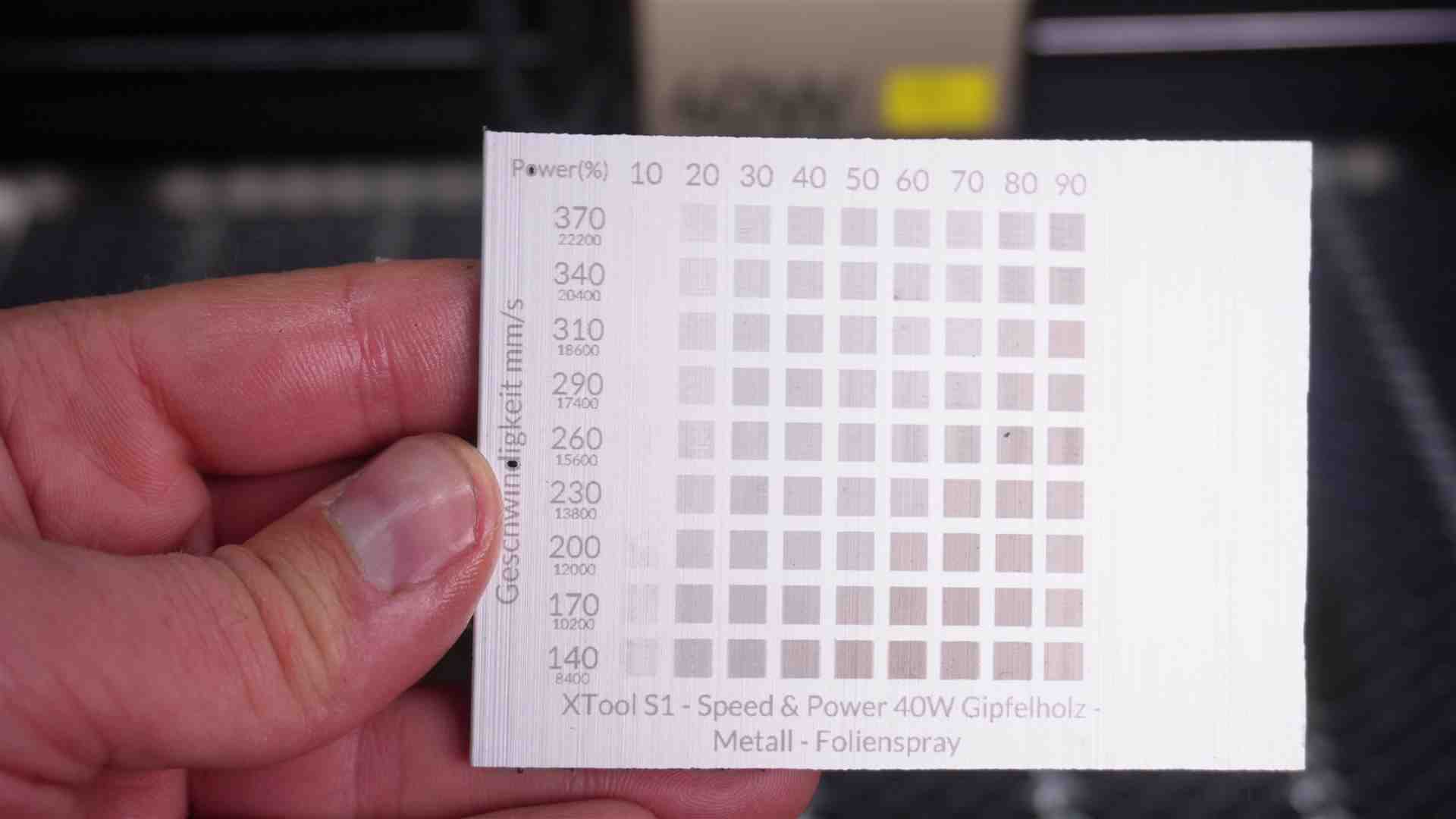

– Speed und Powertest Alu – Folie xTool S1 Laser

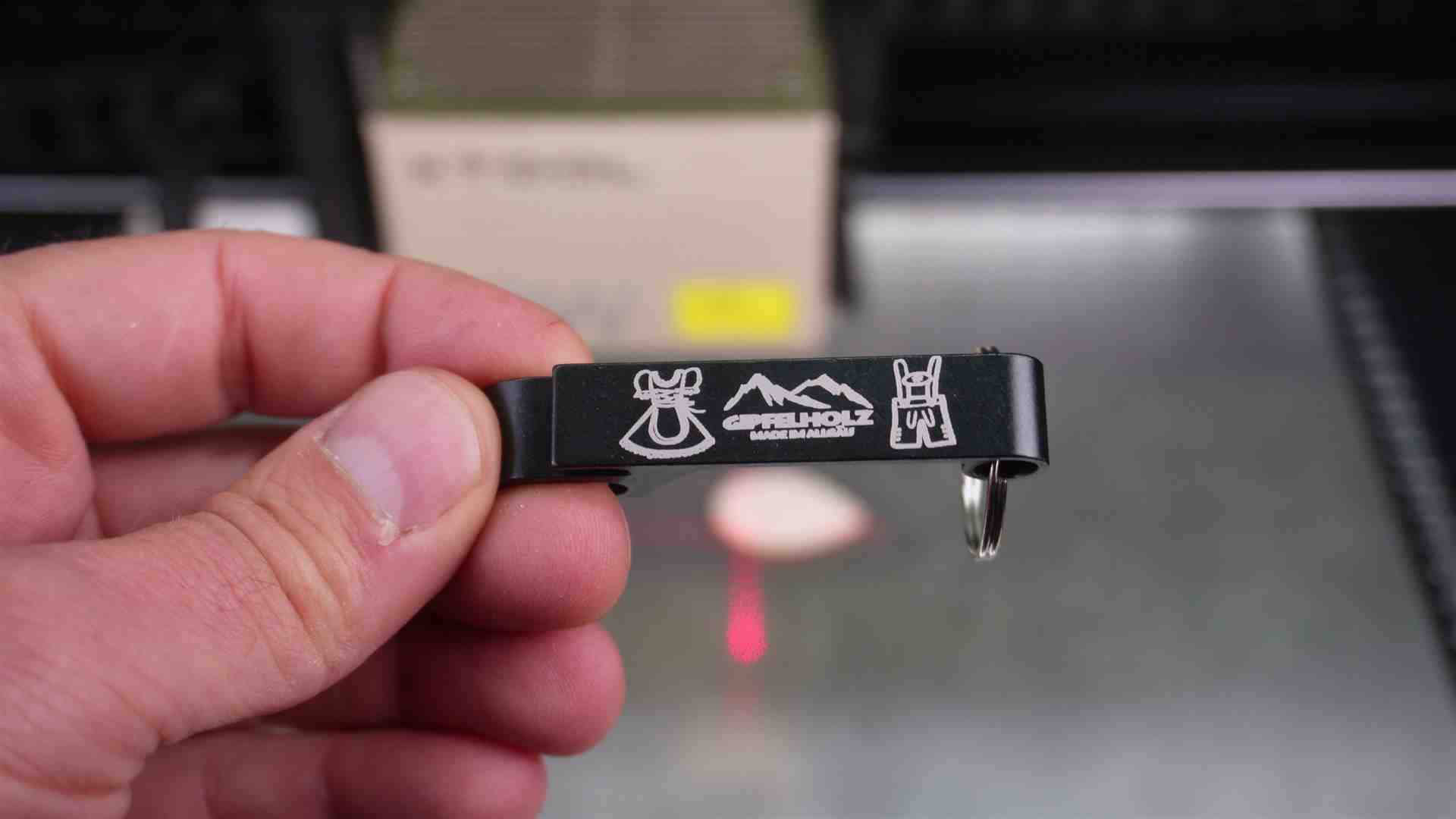

– Flaschenöffenr Alu kaufen*  eloxiert  –  Speed 80 mm/sek – Leistung 50% – Linien/cm 220

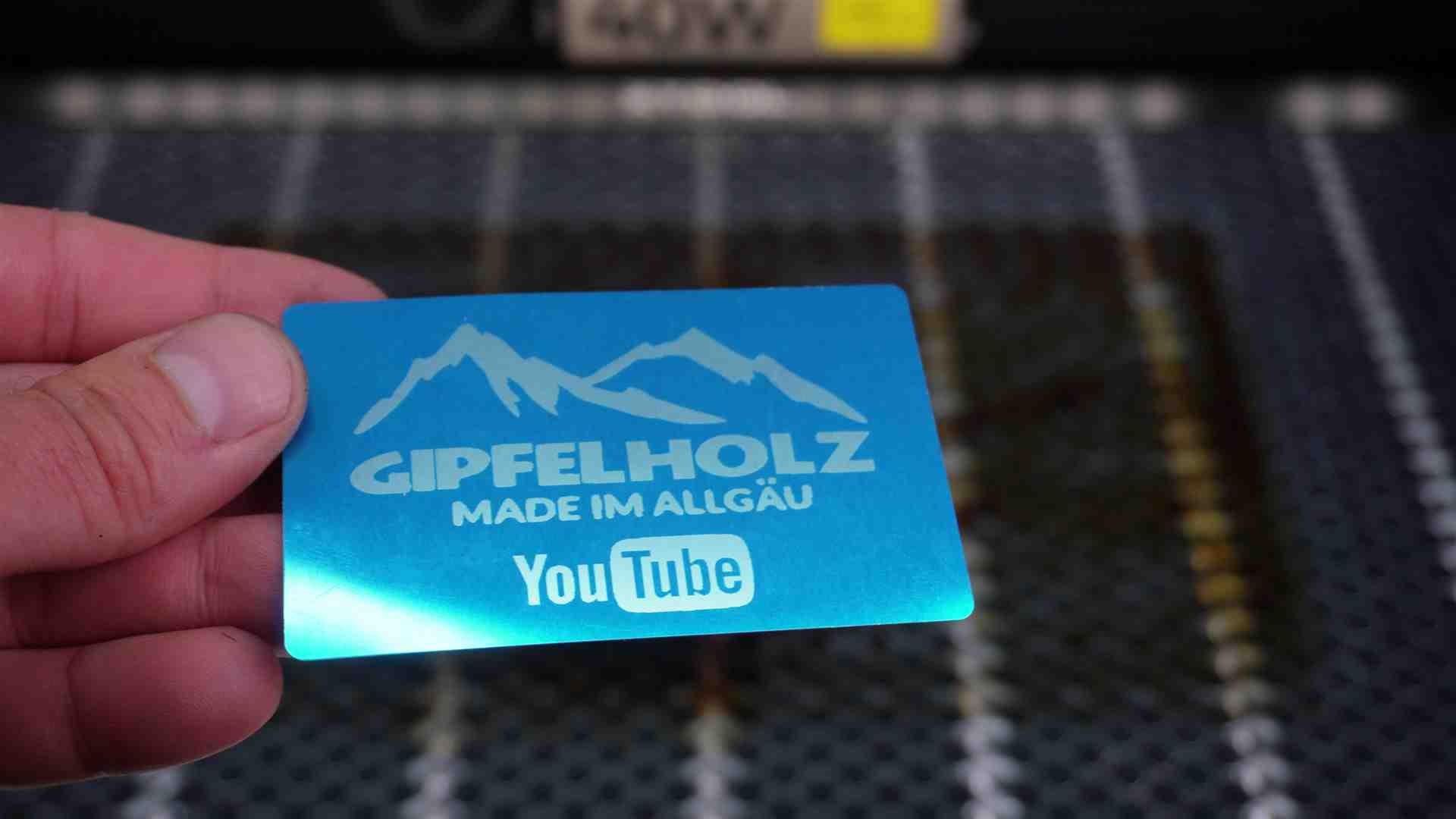

– Visitenkarte Alu kaufen*:  –  Speed 100 mm/sek – Leistung 8% – Linien/cm 200





Edelstahl farbig markieren mit dem xTool S1 – farbig lasern

Mit einem Diodenlaser kann man direkt auf Edelstahl markieren. Achtung es wird nicht auf Edelstahl graviert. Dadurch kann man auch farbig auf Edelstahl markieren. Durch verschiedene Hitzeeinwirkung wird das Edelstahl markiert. Bei Edelstahl nennt man das Anschlauffarben.

Wie das bei einem Diodenlaser funktioniert, habe ich in einem anderen  Video behanelt.

Den Powertest für den xTool S1 könnt Ihr unten downloaden. Dort empfehle ich Euch noch weiter Einstellungen vorzunehmen, um auf noch bessere Ergebnisse zu kommen.



Passendes Edstahl fürs farbig lasern kaufen*

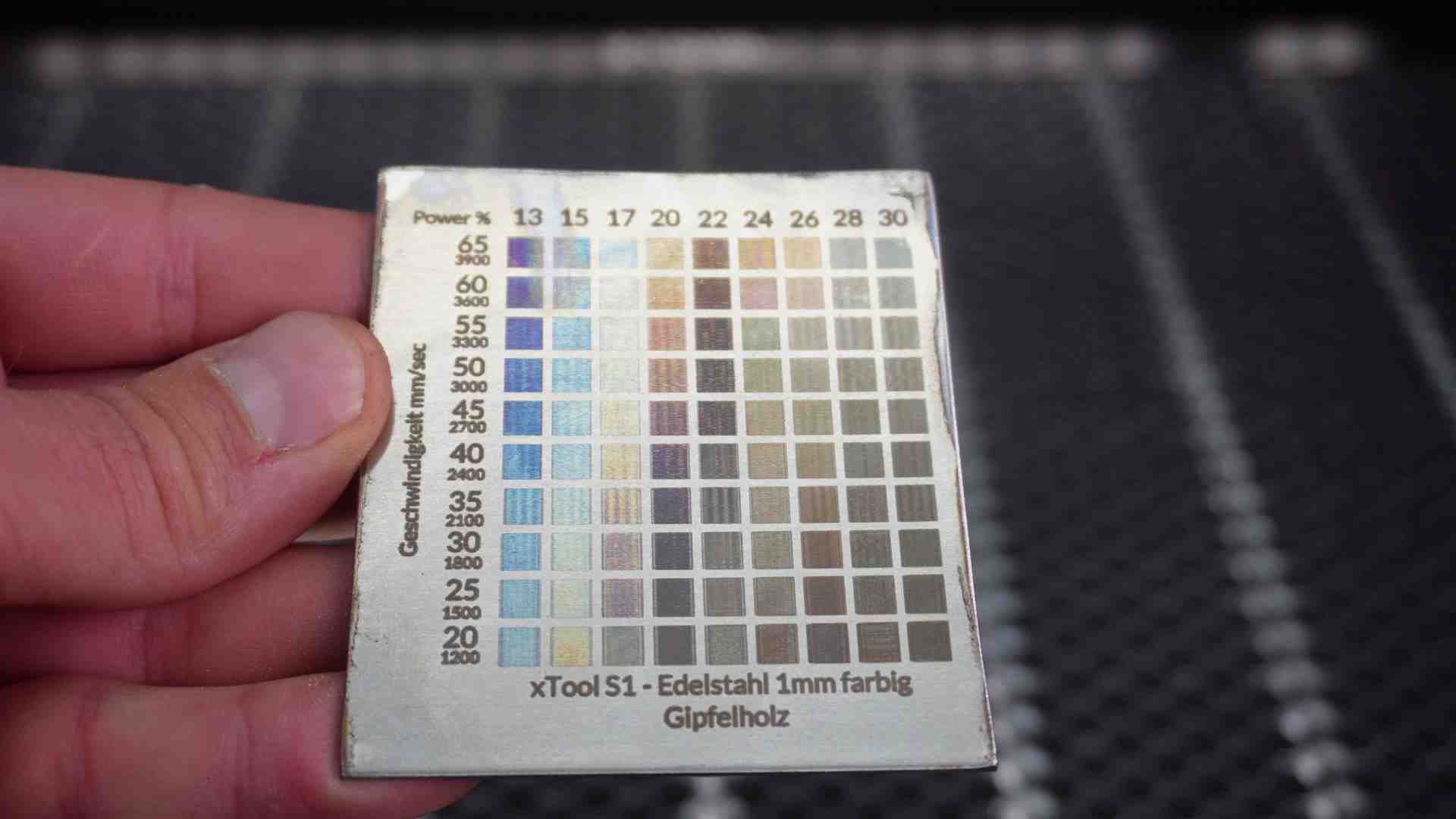

– Speed & Powertest Edelstahl – farbig lasern mit dem xTool S1

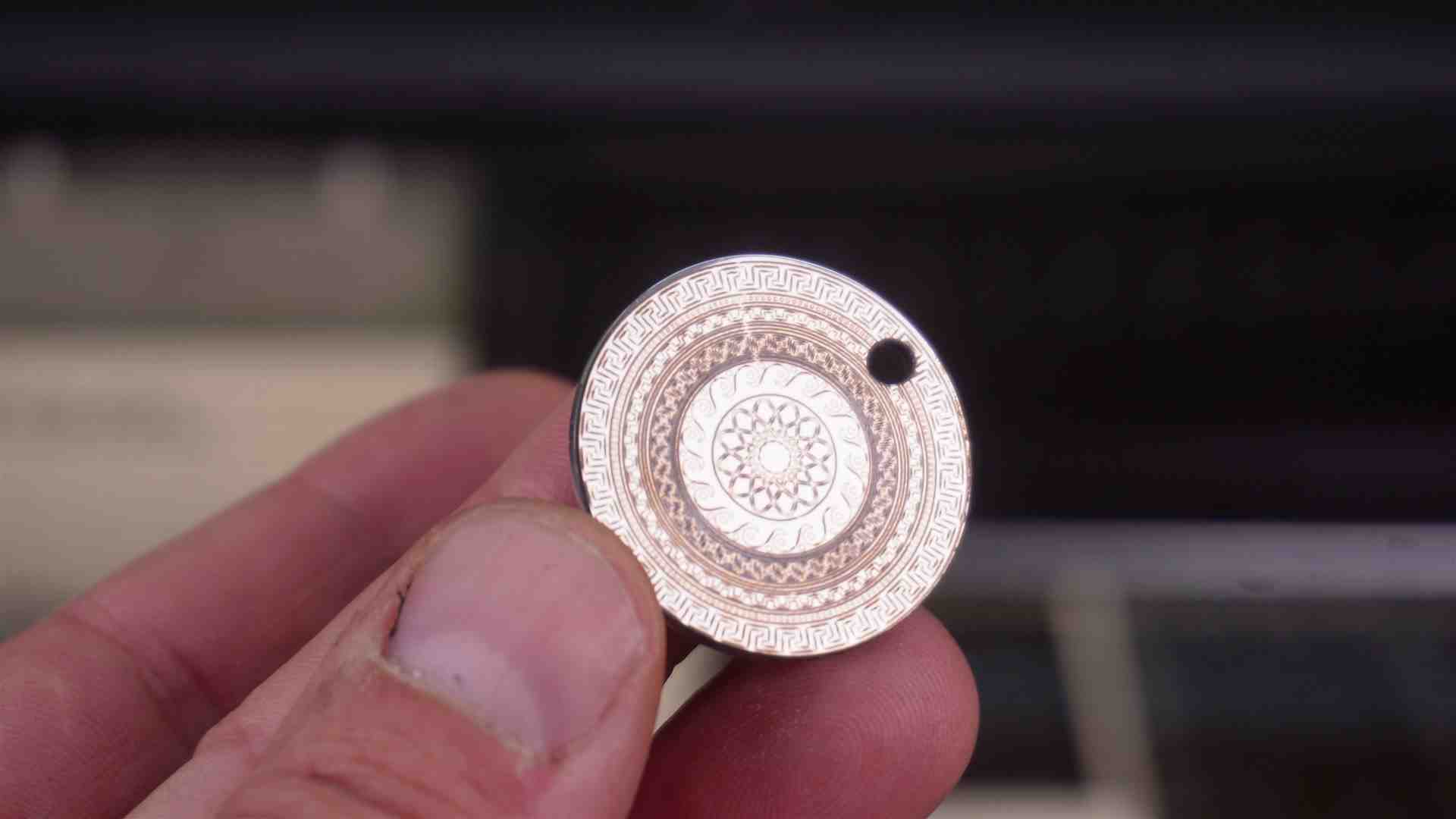

 – Edelstahl glänzend markieren – Runder Anhänger : Speed 80 mm/sek – Leistung 70% – Linien/cm 220

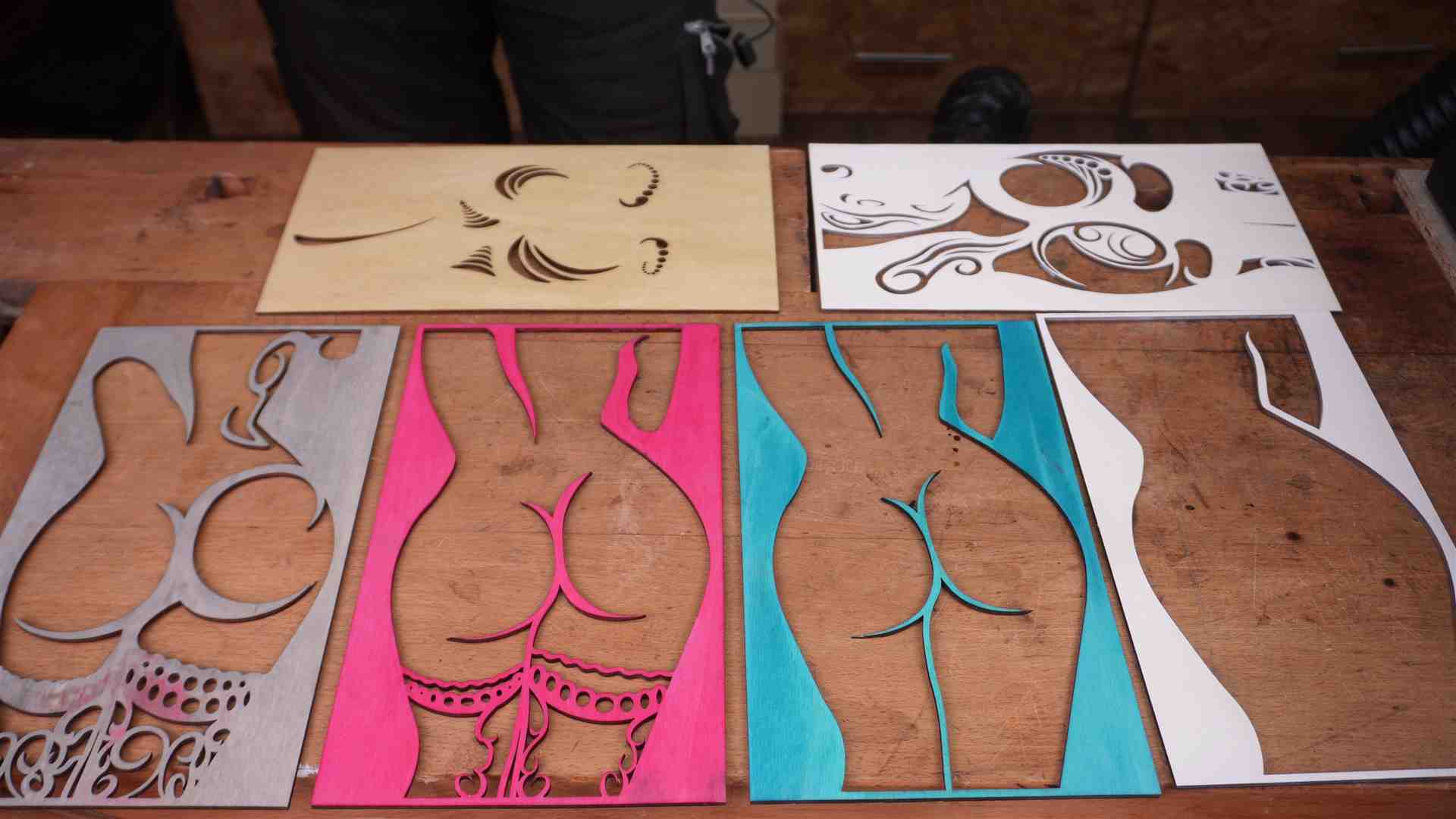

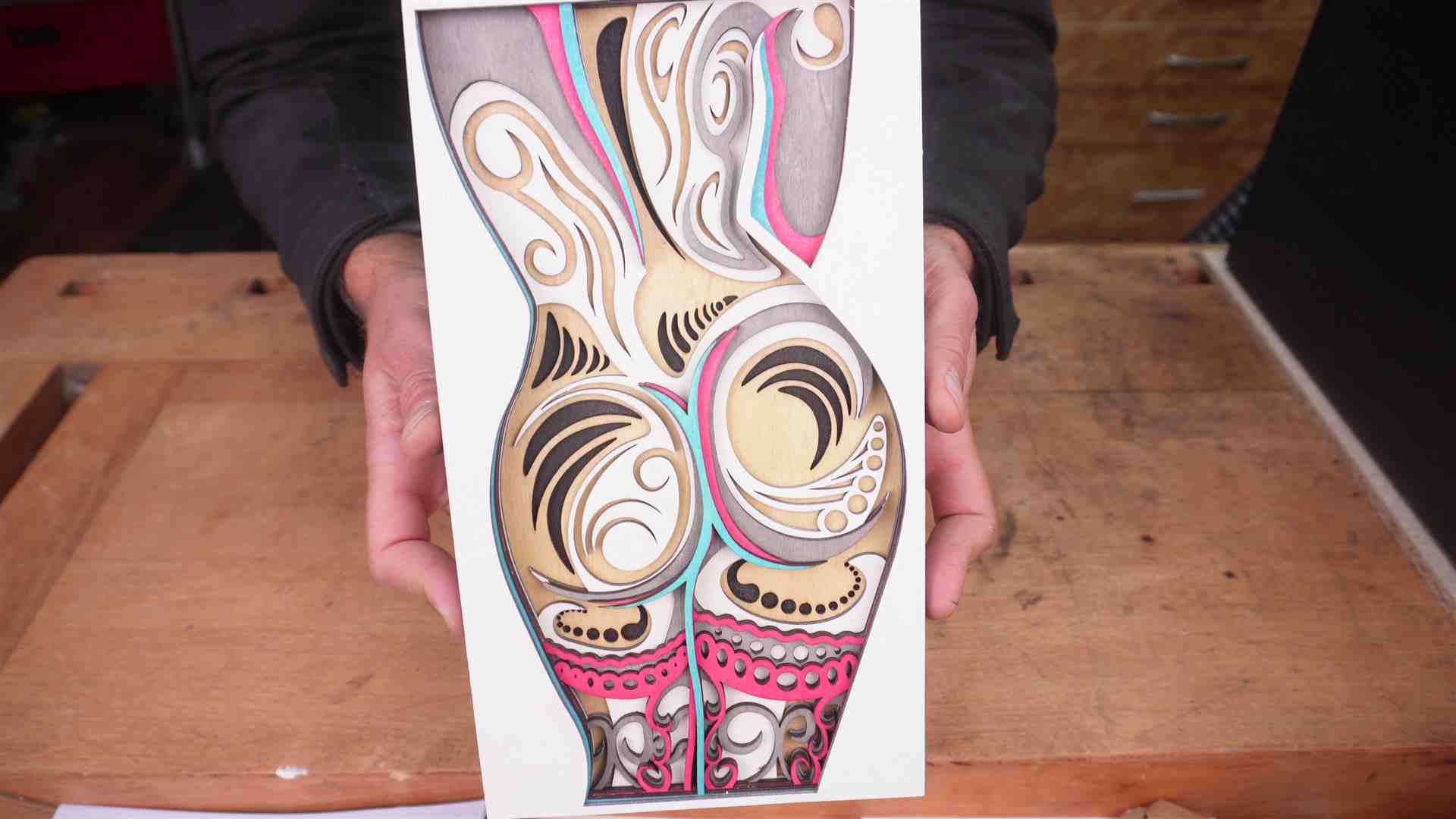

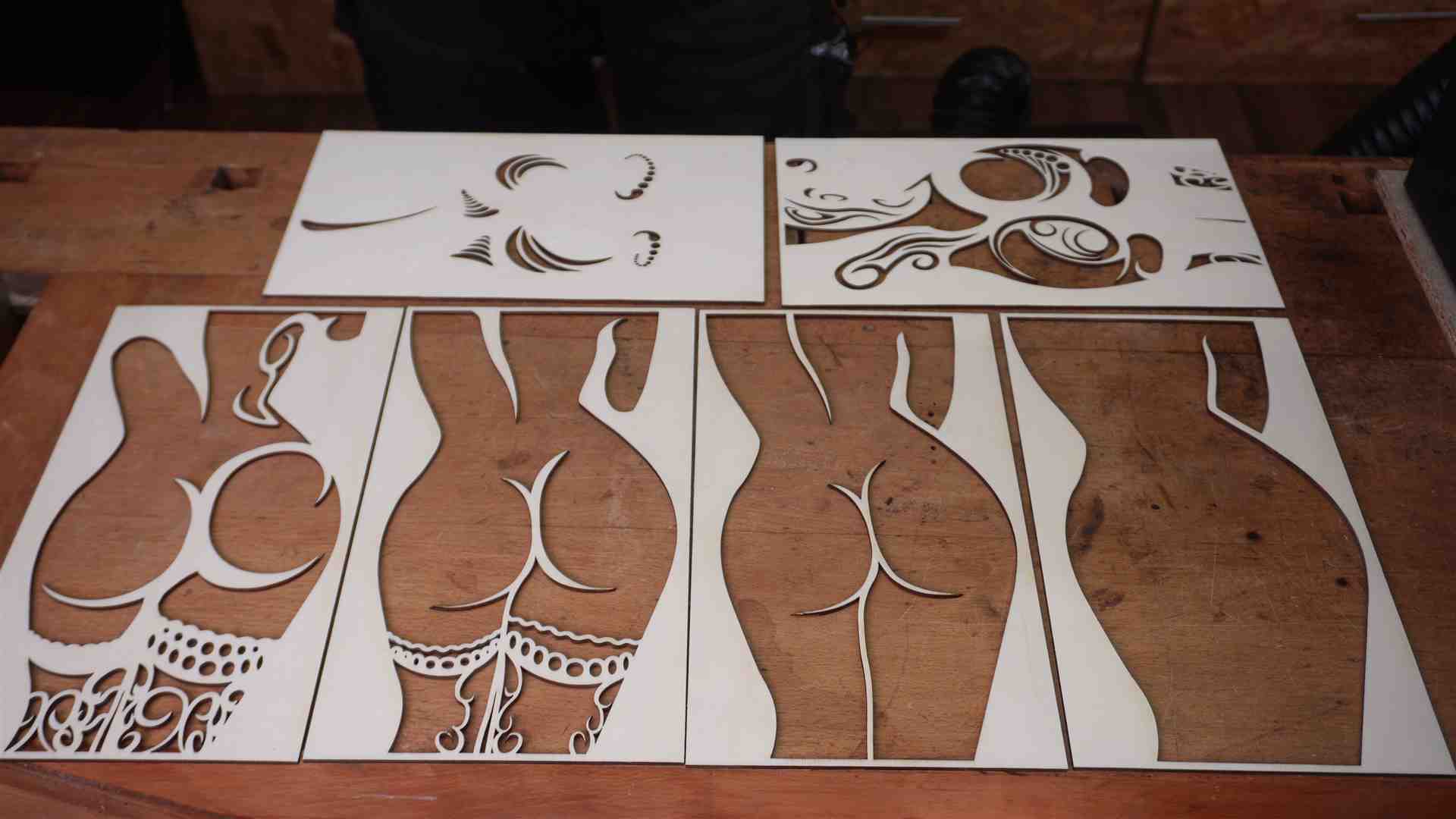

Multilayer Bild mit dem xTool S1

So ein Multilayer Bilder schaut einfach fantastisch aus. Es beseht aus mehreren Schichten Holz, die am Schluss eine Art 3D Bild entstehen lassen.

Verwendet wurde hier 3mm Pappel Sperrholz. Das Multilayer Bild hier hat 7 Layer.

Hat man die Datei gekauft, muss man diese nur noch in das Programm ziehen und den Laser losschneiden lassen.

Danach kann man jeden Layer in seiner Wunschfarbe beizen oder lackieren.

Nachdem lackieren, können die verschienen Schichten auch schon zusammen geleimt werden.

Ja das ist echt noch gute Arbeit. Aber Vorsicht mit Leim, dieser sollte natürlich nicht überall hinlaufen.



Die Datei für das Multilayer Bild könnt Ihr hier kaufen. Schaut drauf , der Designer macht echt schöne Bilder







2 Watt Infrarot Modul von xTool



Ein Infrarot Laser mit 1064 nm eignet sich dadurch bestens für die Metallbeschriftung mittels Anlassen, für Metallgravuren und für kontrastreiche Kunststoffmarkierungen wie z.B. Acryl und Kunststoff

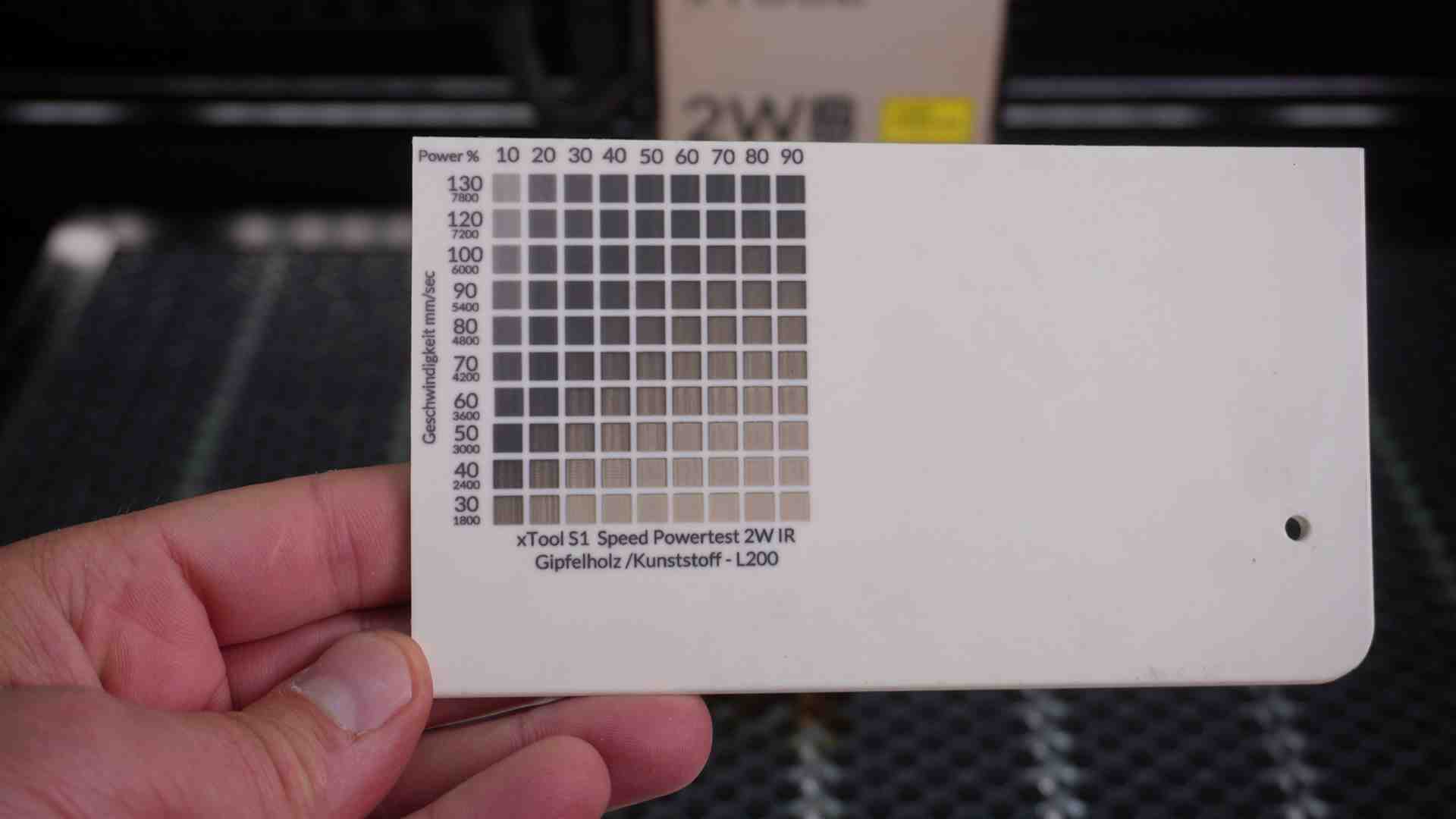

 – Speed & Powertest Kunststoff weiß – Speed 30-130 mm/sek – Leistung 10-90%

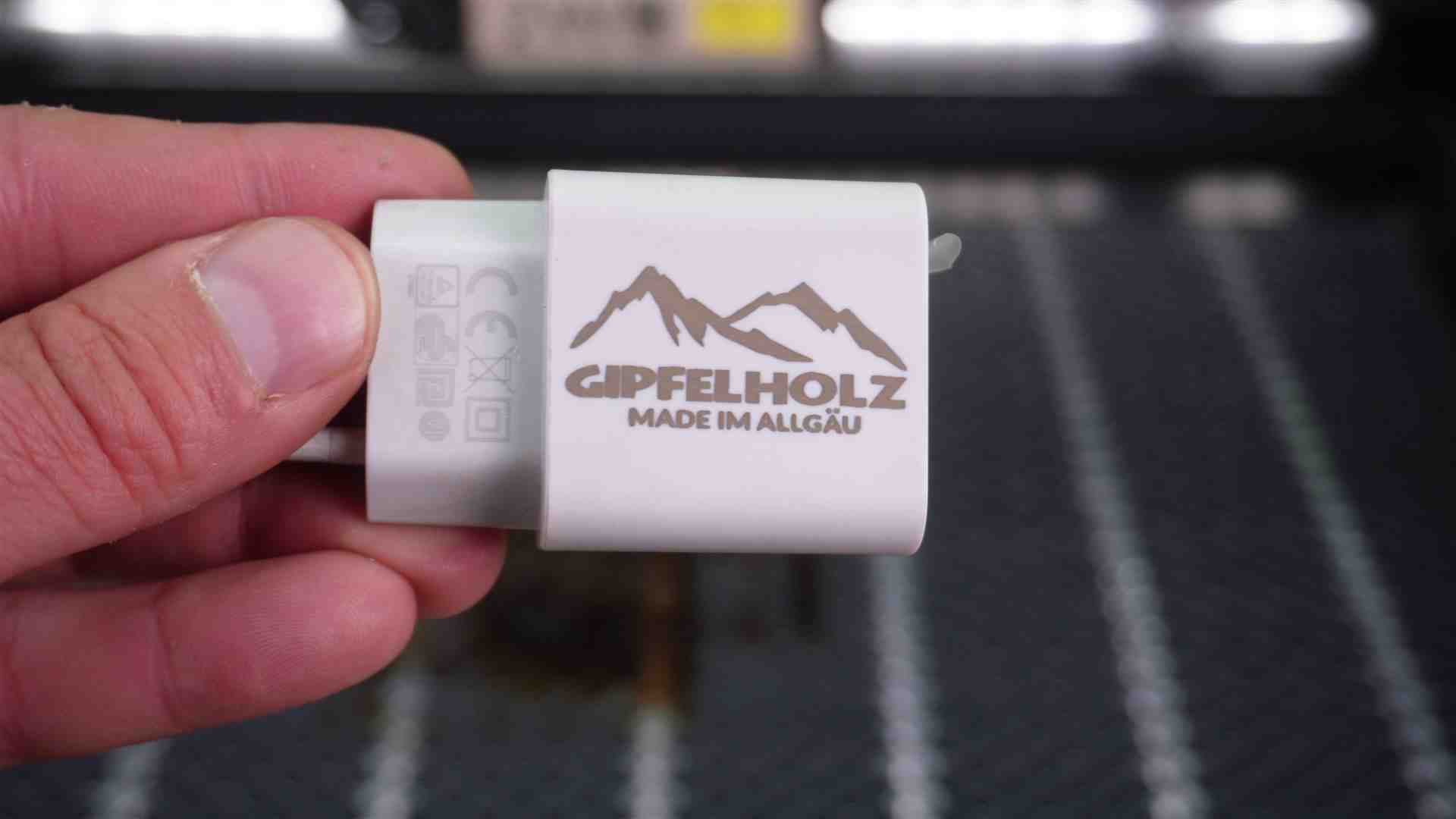

 – Netzteil Gravur  –  Speed 120 mm/sek – Leistung 30% – Linien/cm 200

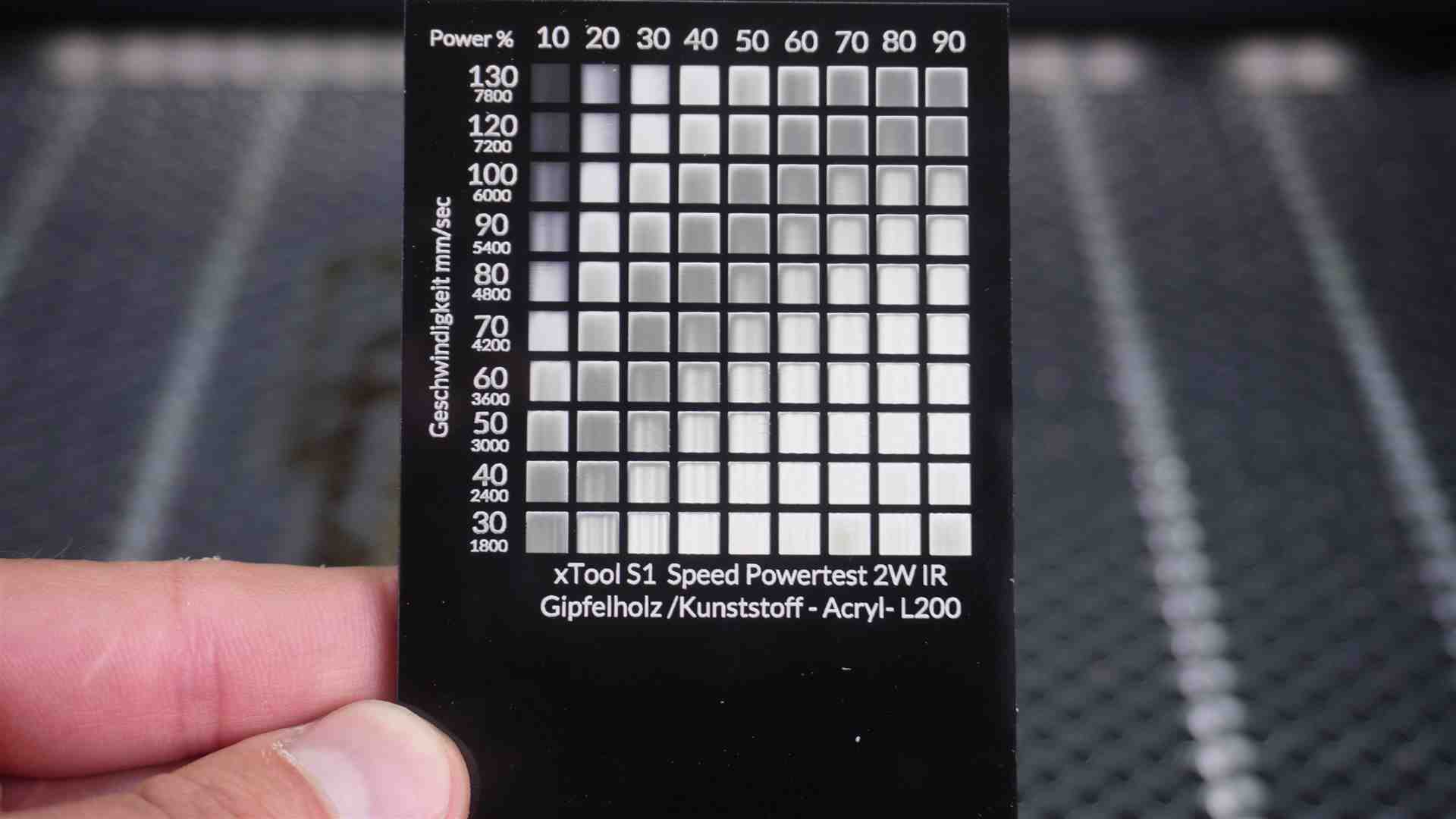

– Speed & Powertest Acryl schwarz – Speed 30-130 mm/sek – Leistung 10-90%

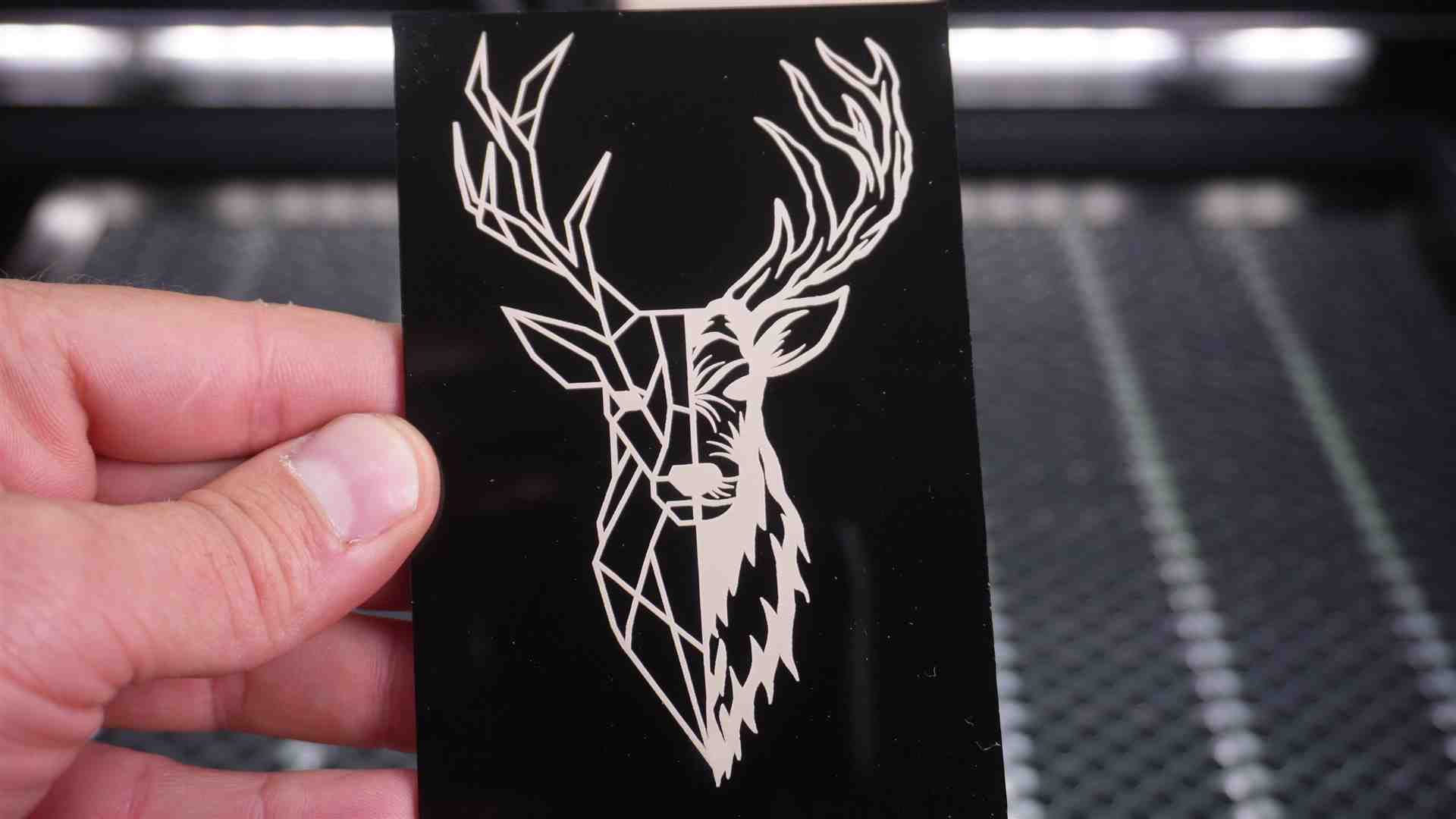

 – Schwarzes Acryl Gravur  –  Speed 120 mm/sek – Leistung 60% – Linien/cm 200

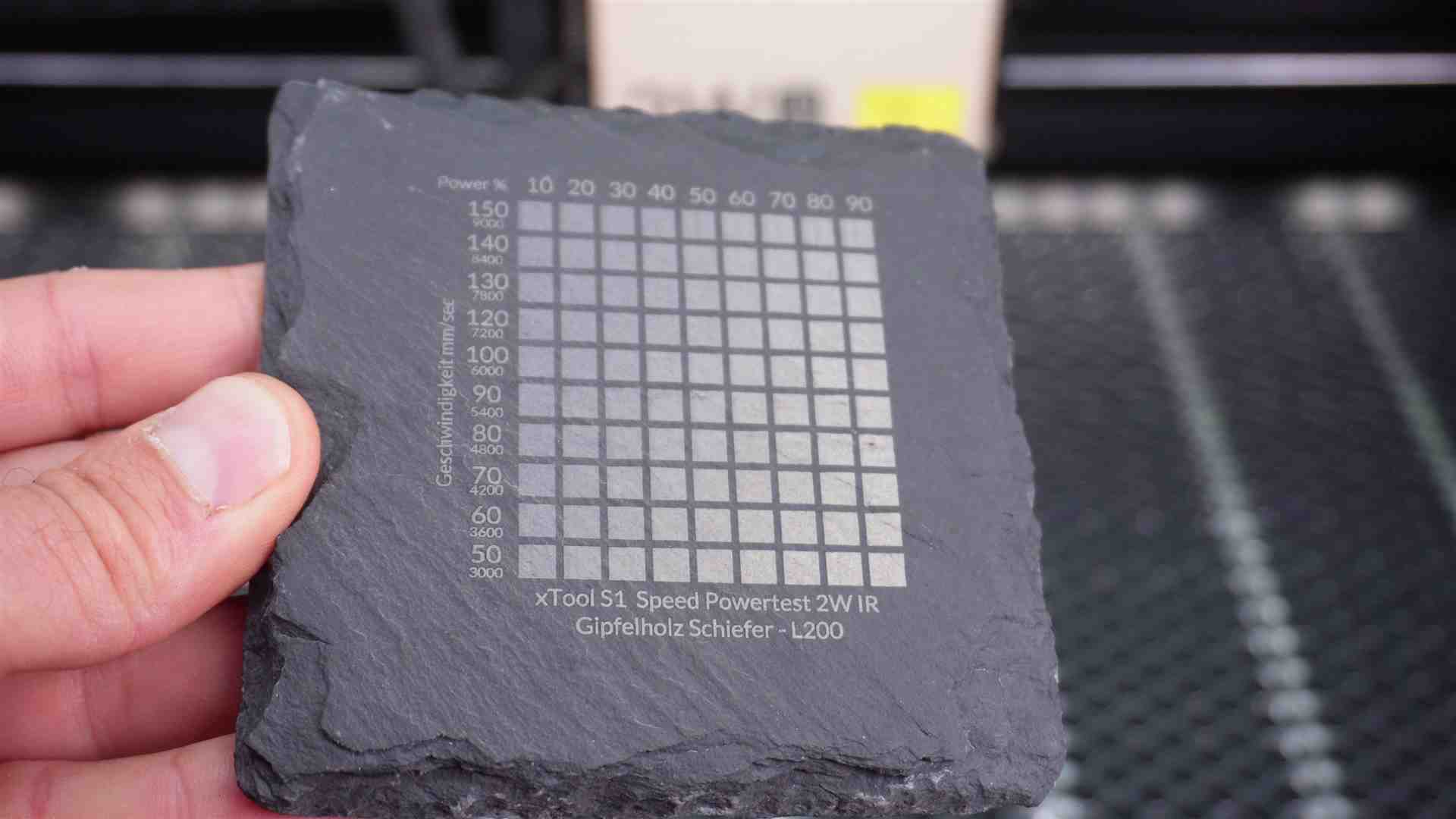

– Speed & Powertest Schiefer – Speed 200-600 mm/sek – Leistung 10-60%

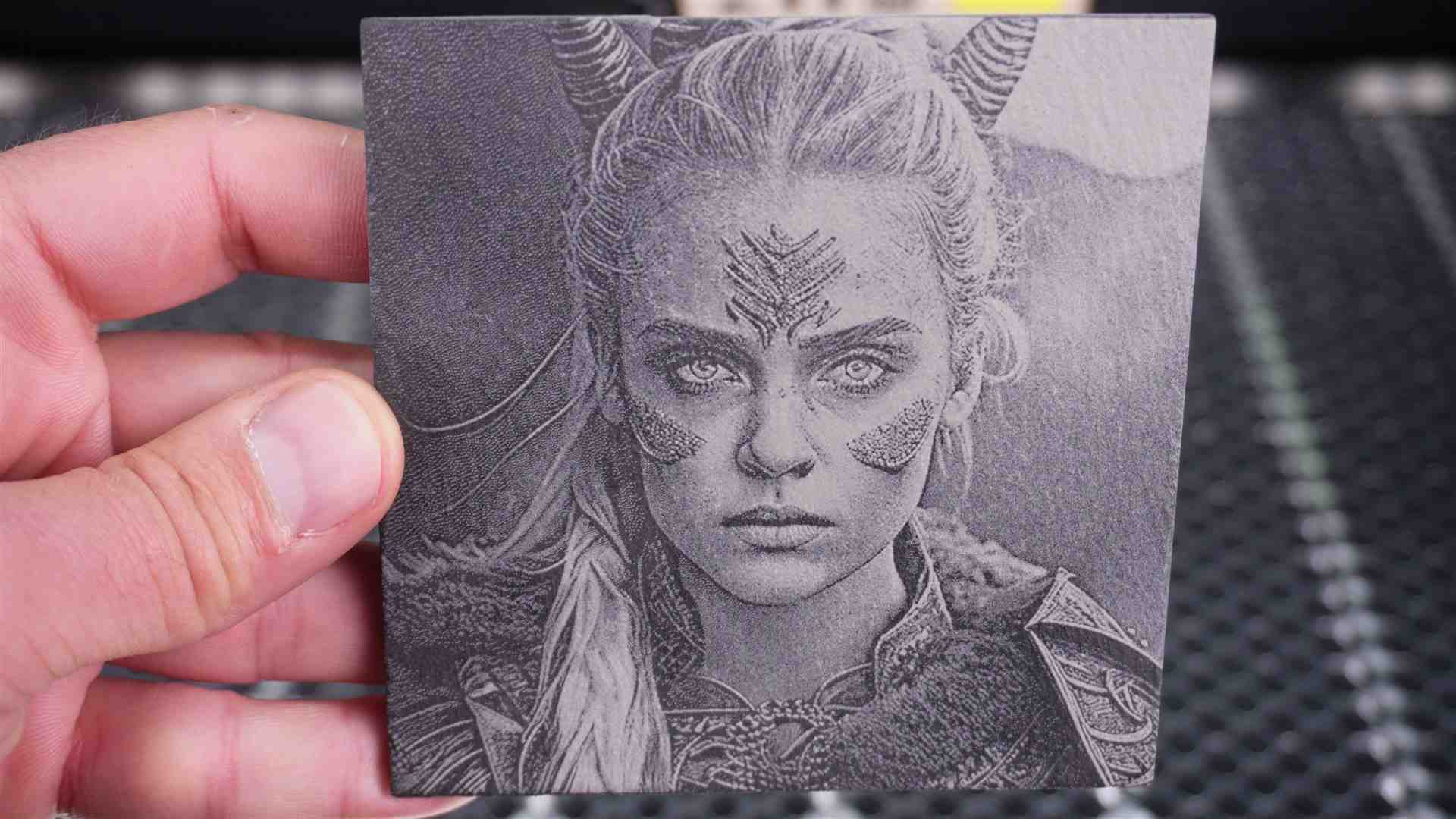

– Bild auf Schiefer  –  Speed 70 mm/sek – Leistung 60% – Linien/cm 260

Hier noch kurz die Erklärung wie ich das Bild für den Schiefer Untersetzter vorbeitet habe.

Dazu habe ich mir ein Foto auf  Image-R  hochgeladen mit mit diesem Programm bearbeiten lassen. Größe einstellen – Dpi ca. auf 316 dpi stellen. Die Bearbeitungsmethode ist Norton Black Slate.

Im Image-r wird das Bild dann auch automatisch auf negativ gestellt. Speichern als PNG oder BMP und im Crative Space als Foto importieren.

Dort stelle ich das Bild auf Graustufen Gravur. Somit habe ich dieses Ergebnis erziehlt.

Vorsichtig kann man den Untersetzer noch mit einer dünnen Schicht matten Lack überziehen.

Schiefer Untersetzer kaufen*

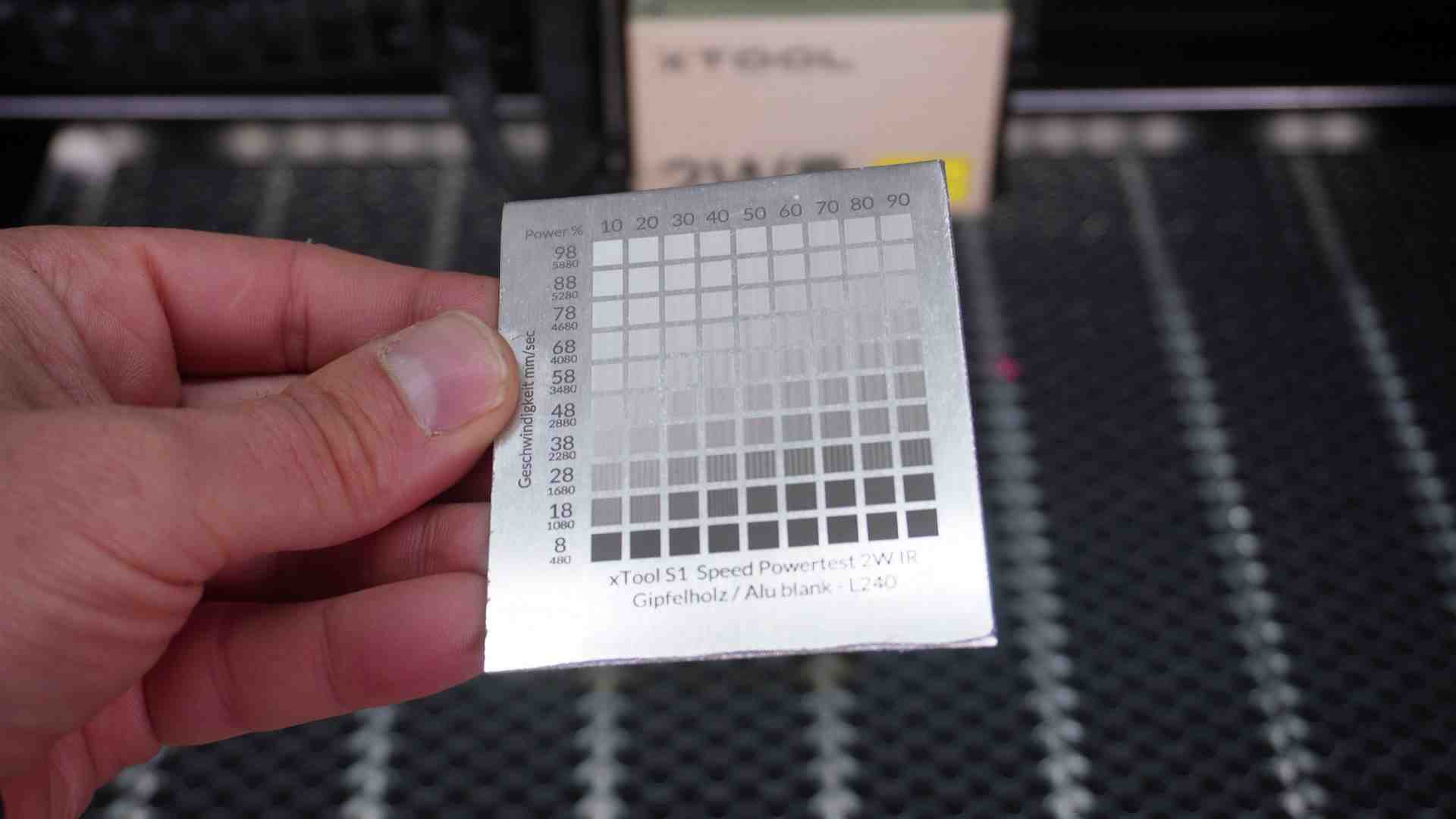

– Speed & Powertest Alu blank-  – Speed 8-98 mm/sek – Leistung 10-90% – Linien 240

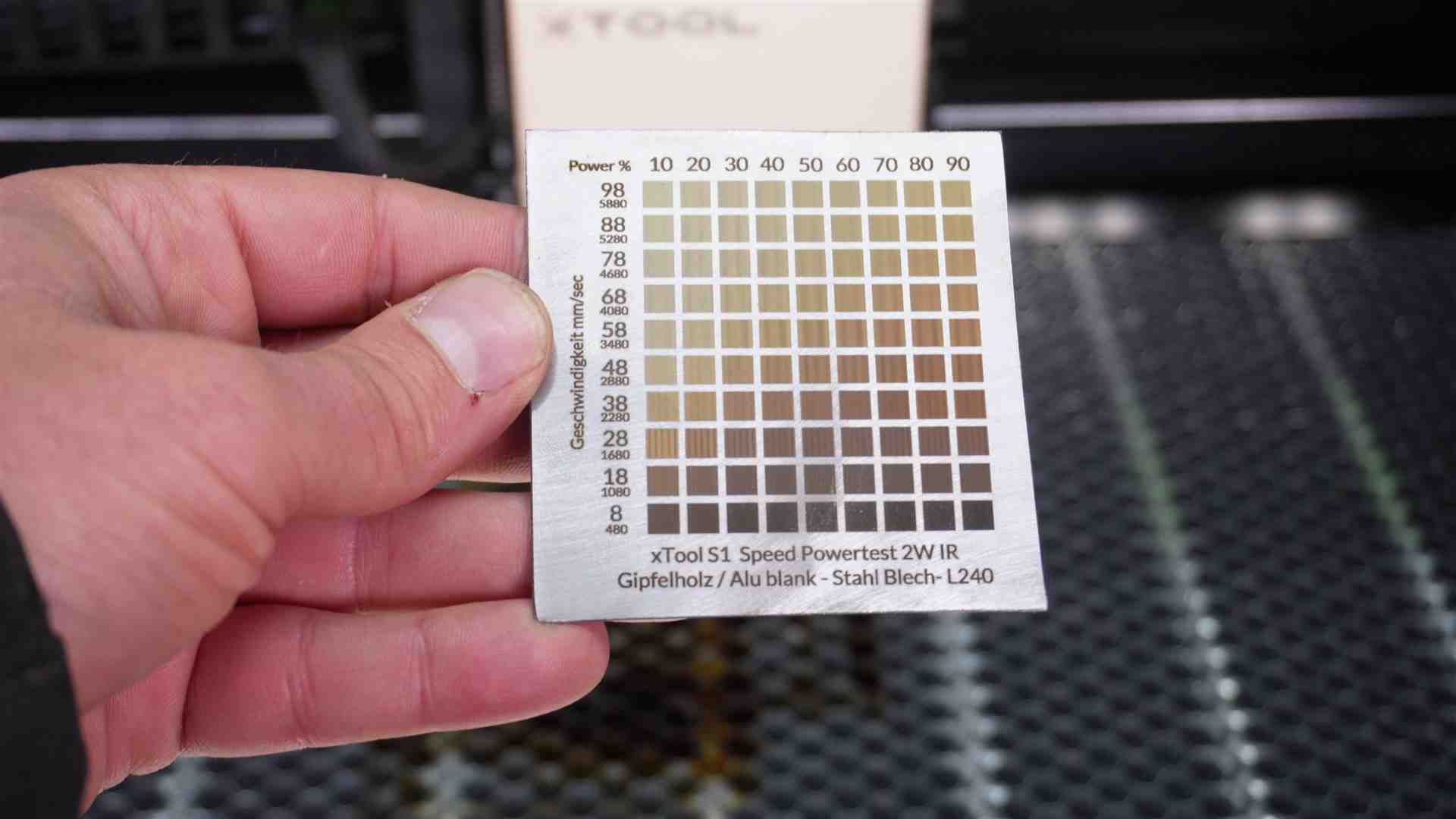

 – Speed & Powertest – Stahl Blech blank – Speed 8-98 mm/sek – Leistung 10-90% – Linien 240

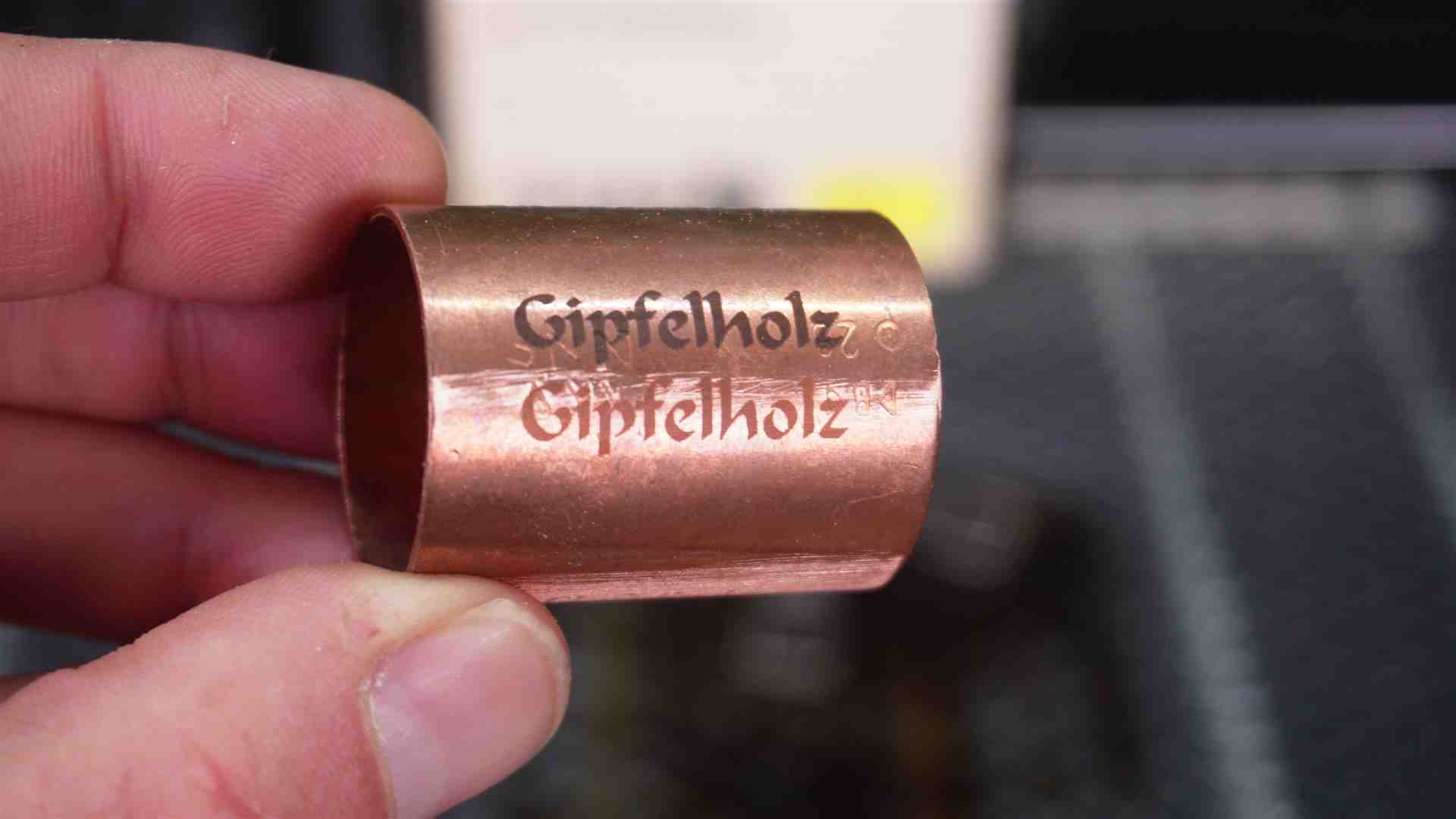

– Kupfer  –  Speed 78 mm/sek – Leistung 80% – Linien/cm 240

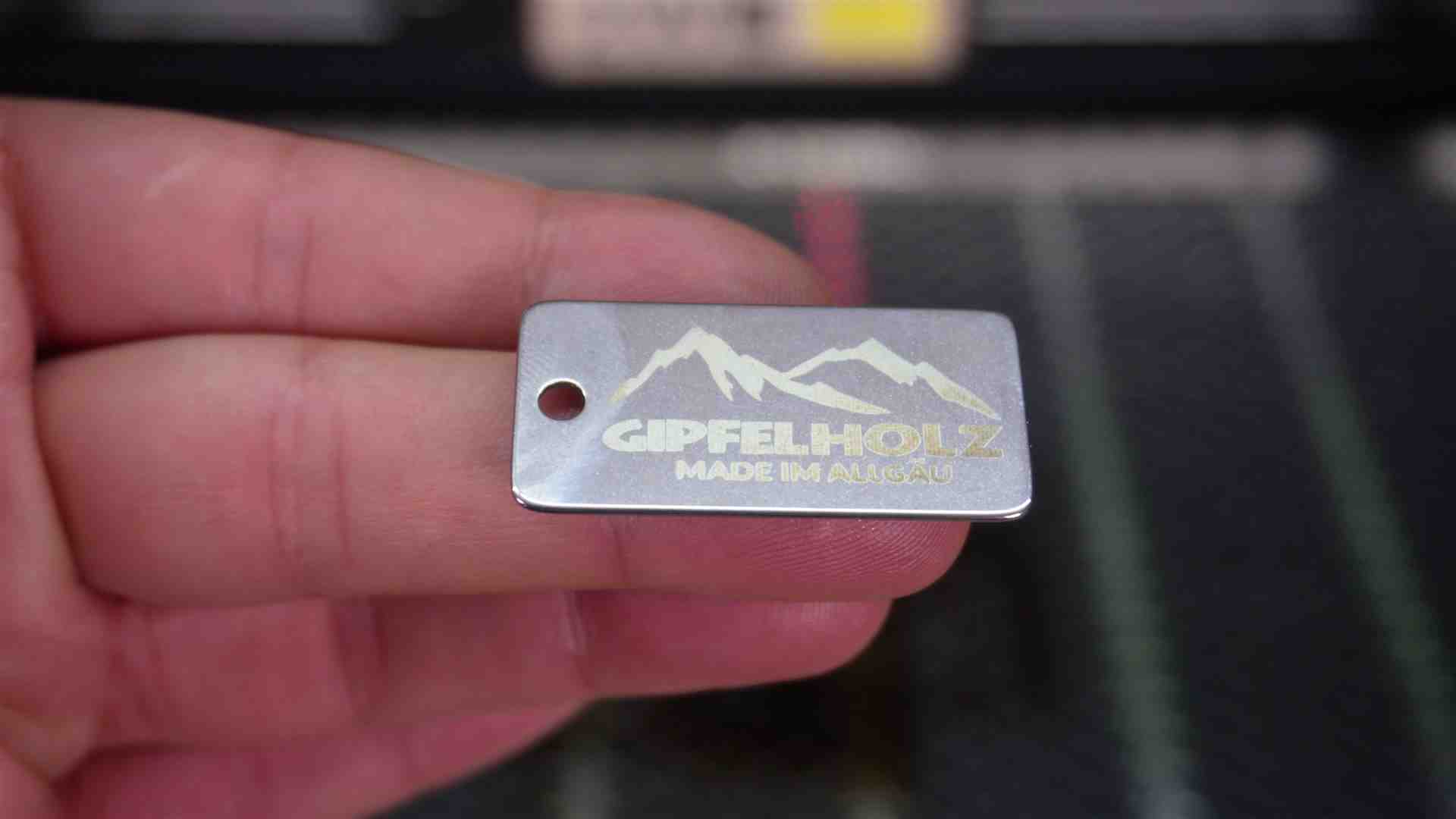

– Edelstahl Gravur  –  Speed 98 mm/sek – Leistung 25% – Linien/cm 200

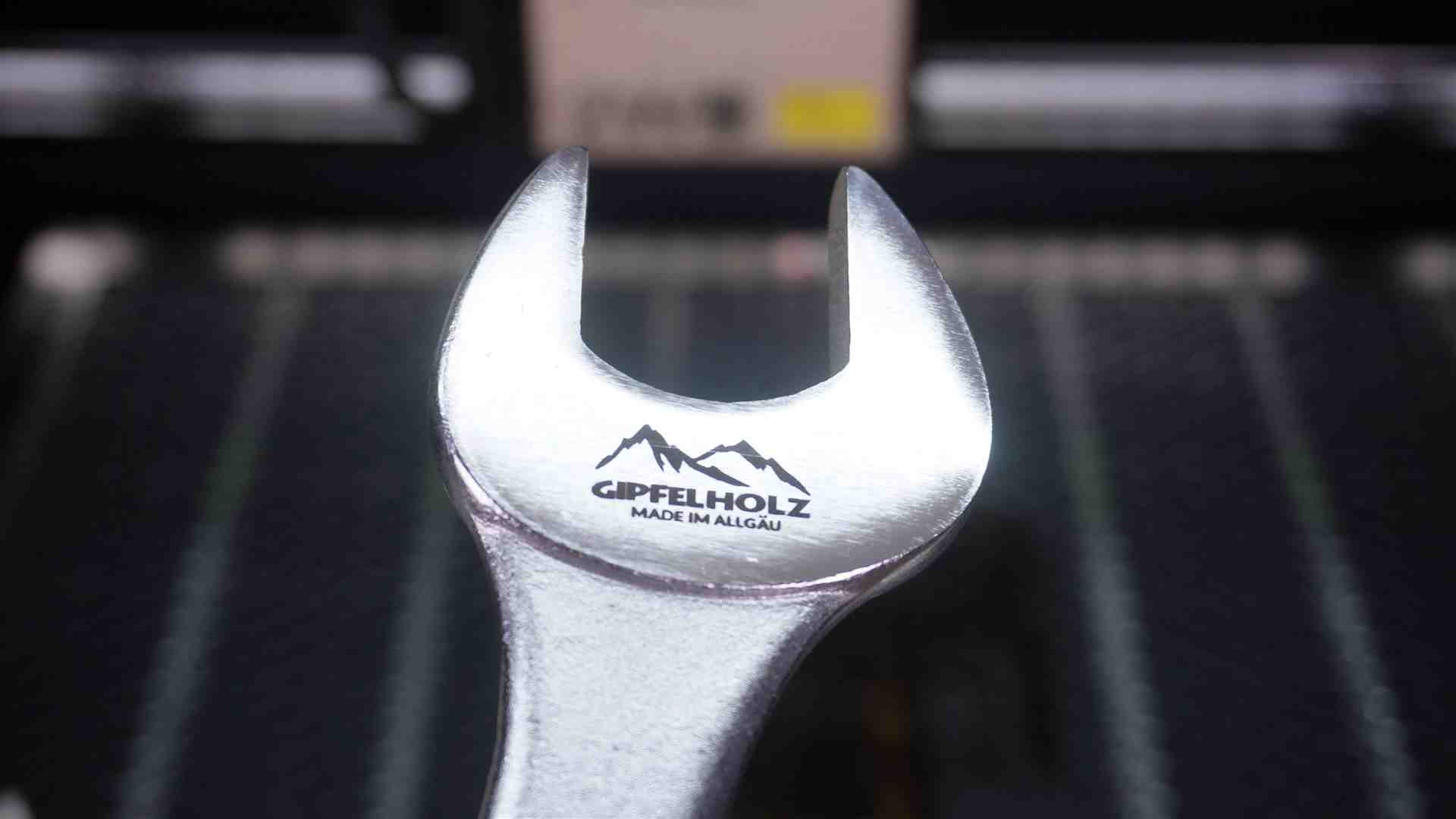

– Maulschlüssel verchromt – Speed 48 mm/sek – Leistung 70% – Linien/cm 200





Alle angegeben Werte sind Richtwerte. Je nach Material können diese Abweichen.

*******************************************************************************
