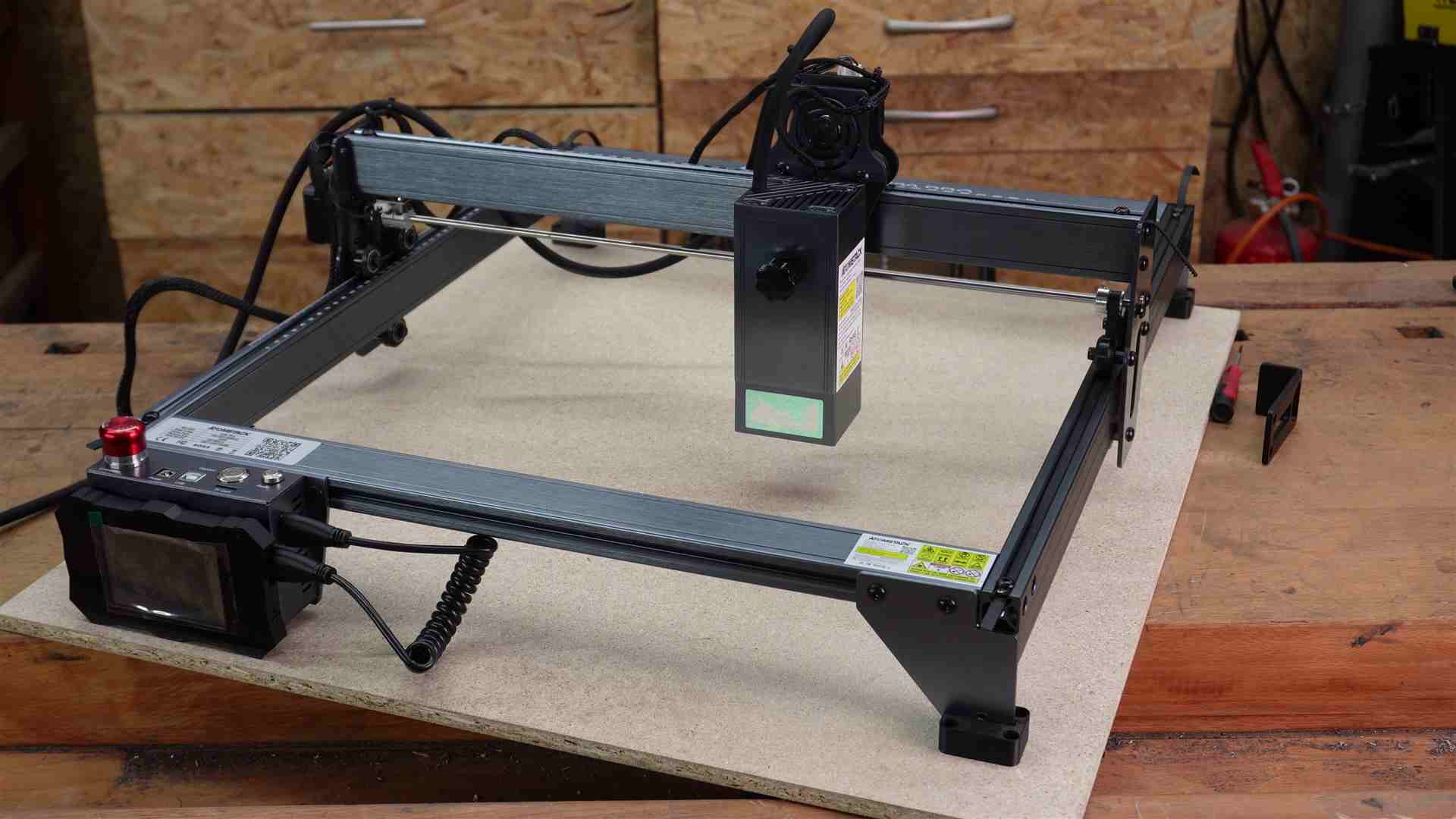

Atomstack X20 Pro Test



Nach der erfolgreichen Video Vorstellung des Atomstack X7 Pro , kommt nun ein doppelt so starker Laser unter die Lupe. Atomstack X20 Pro Test

Gipfelholz testet den Atomstack x20 Pro. Kommt ein Anfänger mit einem Gravur Laser klar?

20 Watt Diodenlaser im Test



Lohnt sich ein 20 Watt Laser in der Ausgangsleistung? Ich schaue mir den Laser genau an.

Wir bauen den Laser zusammen und testen verschiedene Materialen.

Ich hab mir den  Atomstack Laser x20 Pro direkt bei Atomstack.net bestellt.

Atomstack A20 Pro Test – Testbericht – Atomstack S20 Test – Atomstack x20 Pro 130 Watt Test



Vorteile Atomstack x7 Pro  schnell im Überblick:

• Großer Gravurbereicht von 400 x 400 mm
• 4 Laser werden über einen Spiegel gebündelt
• Laserfokusbereich  0,08 * 0,1 mm
• Lasertemperatur liegt bei 1200 C
• Not-Aus-Taster
• Reset Knopf
• Touch Panel das mit W-Lan verbunden werden kann
• Offline-Gravur auch möglich – durch einsetzen einer Micro SD Karte, somit lasern auch on PC möglich
• Laser besitzt einen Fixfokus und ist leicht von der Höhe einzustellen.
• Filter-Panorama-Glas – soll laut Atomstack 97% der Laserstrahlen filtern. Ich würde aber aus Sicherheit eurer Augen trotzdem eine Laserschutzbrille tragen.



Nachteile Atomstack x20 Pro:

• Bei kleinen Sachen zum Lasern stört die Filter Panorama Abdeckung am Laser. Damit man richtig fokusieren kann, muß die Abdeckung abgemacht werden.



Im Video zeige ich Euch:



• Lieferumfang

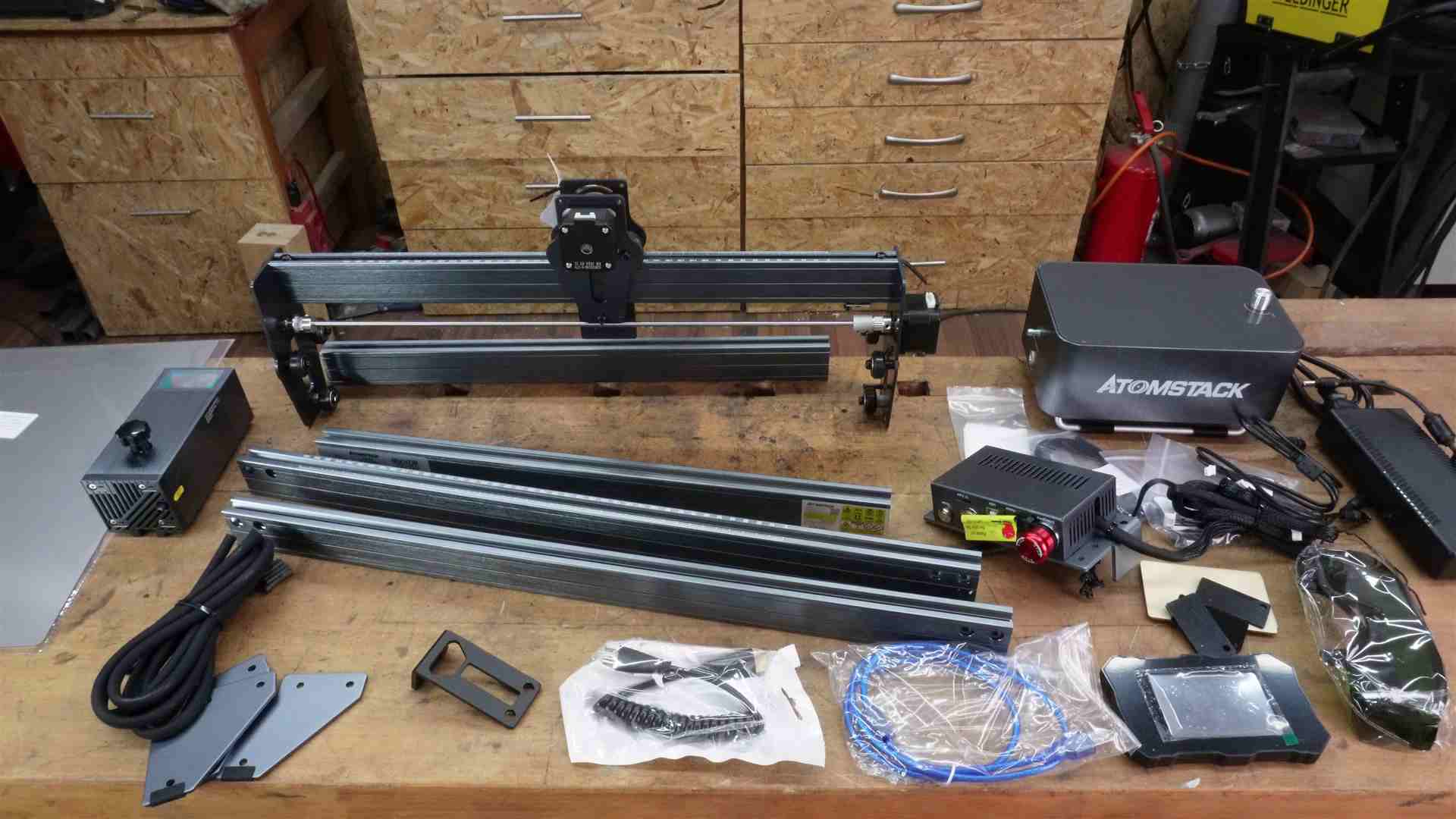

• Aufbau des Gravur Lasers



Der Aufbau des Atomstack x20 Pro ist sehr einfach und in ca. 10-15 Minuten erledigt. Die mitgelieferte Bedienungsanleitung ist auch in Deutsch beigefügt.



• Erste Laser Versuche – Was kann alles gelasert werden? – Was  bringen die 20Watt – Atomstack X20 Pro Test



Anzeige

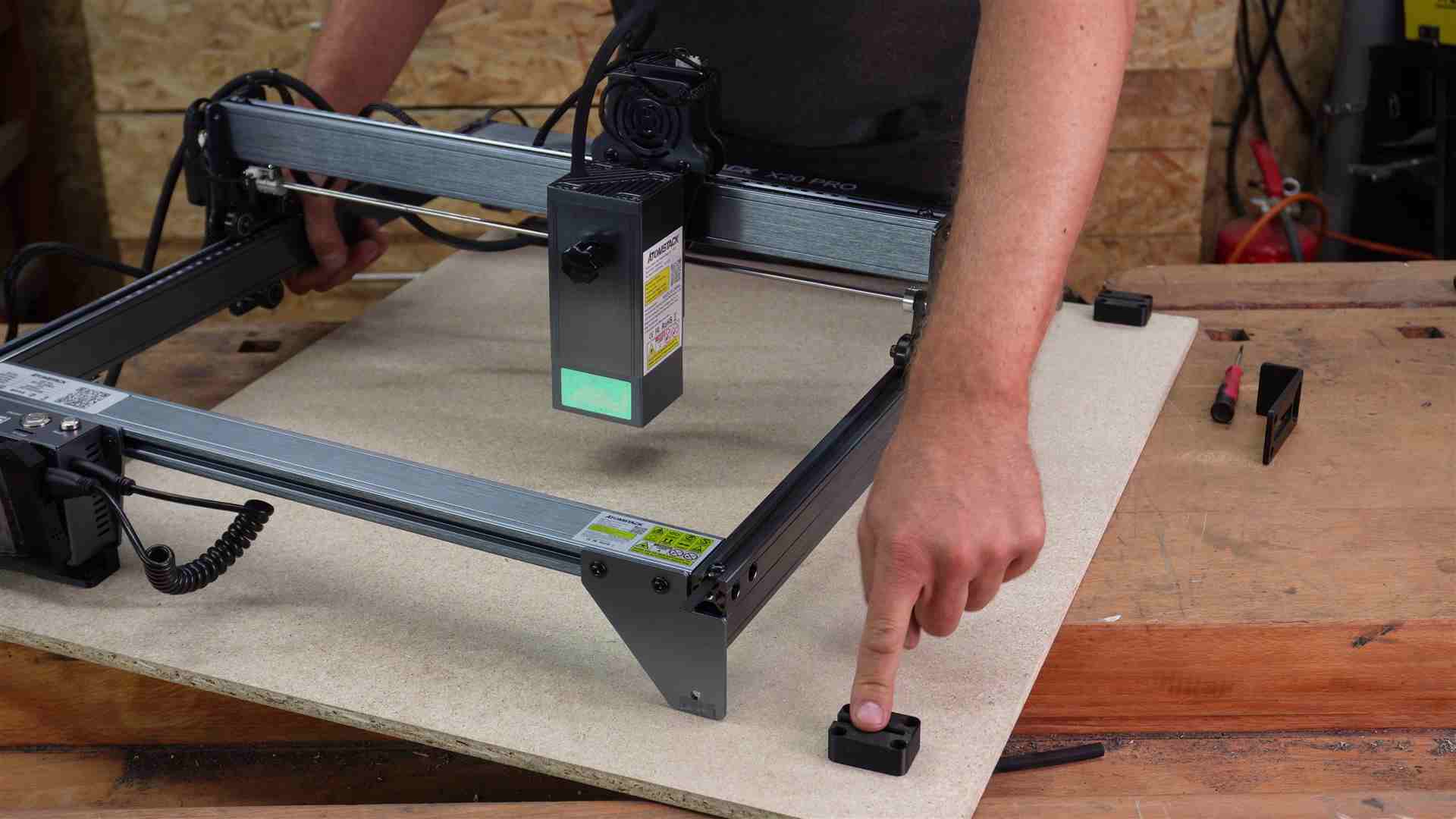

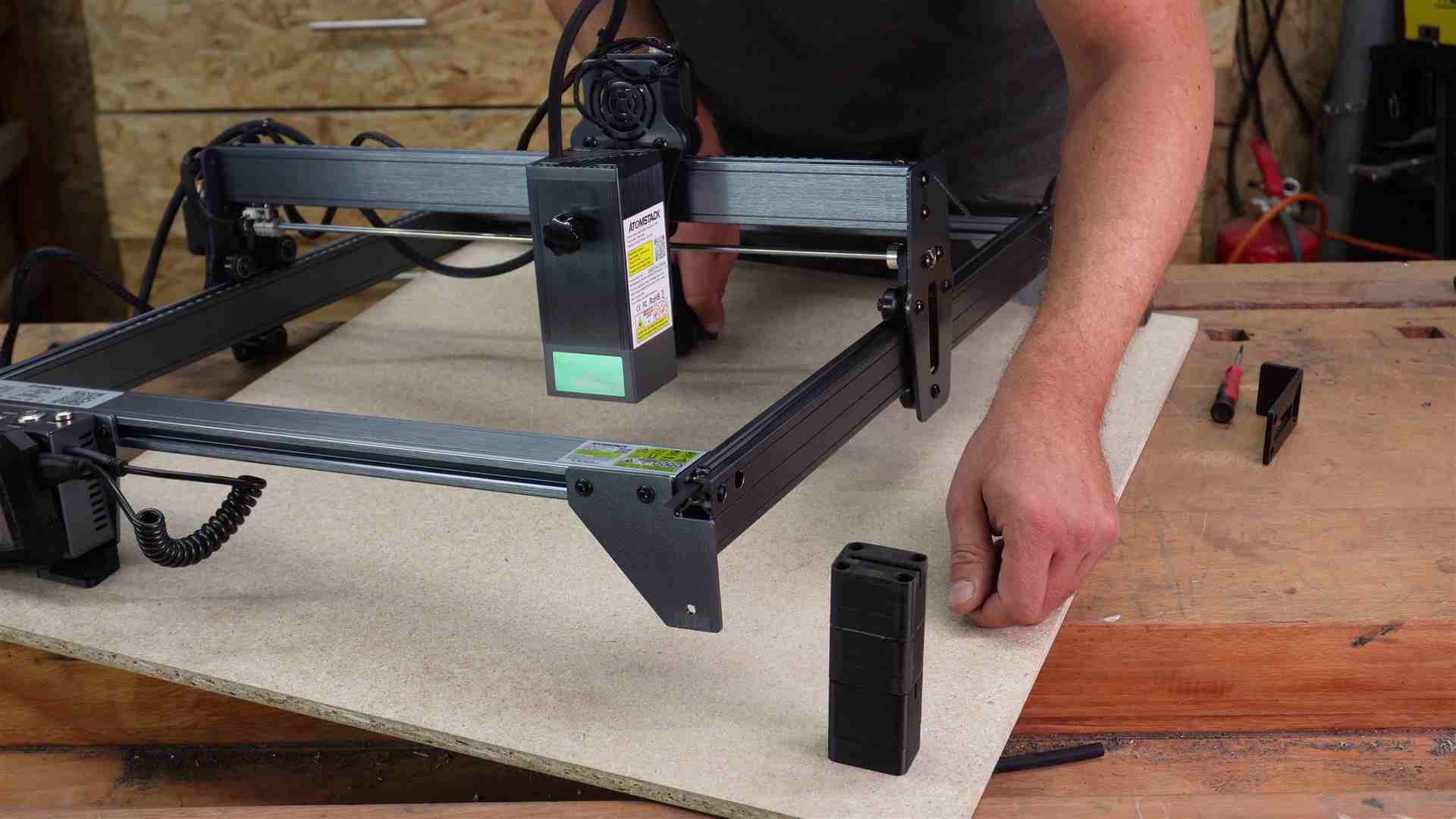

Ich habe den Laser auf eine Opferplatte geschraubt. Entweder Ihr nutzt kleine Winkel oder solltet Ihr einen 3D Drucker besitzen, könnt Ihr Euch Halter und Erhöhungen selber drucken. Alle Dateien findet Ihr unten zum Downloaden.





Lasern mit dem Atomstack x20 Pro. Hier einige Beispiele mit Werten aus dem Video

Achtung die angegebenen Werte gelten für den x20 mit 20 Watt / 140 Watt. Solltet Ihr Euch mit Eurem Laser unsicher von den Werten sein, empfehle ich Euch einen Speed und Powertest. Diesen könnt Ihr ebenso kostenlos Downloaden. Alle Sachen zum Lasern habe ich mit verlinkt.

Achtung: Ich empfehlen Euch den Laser nicht oder eher selten mit 100% Leistung zu fahren.

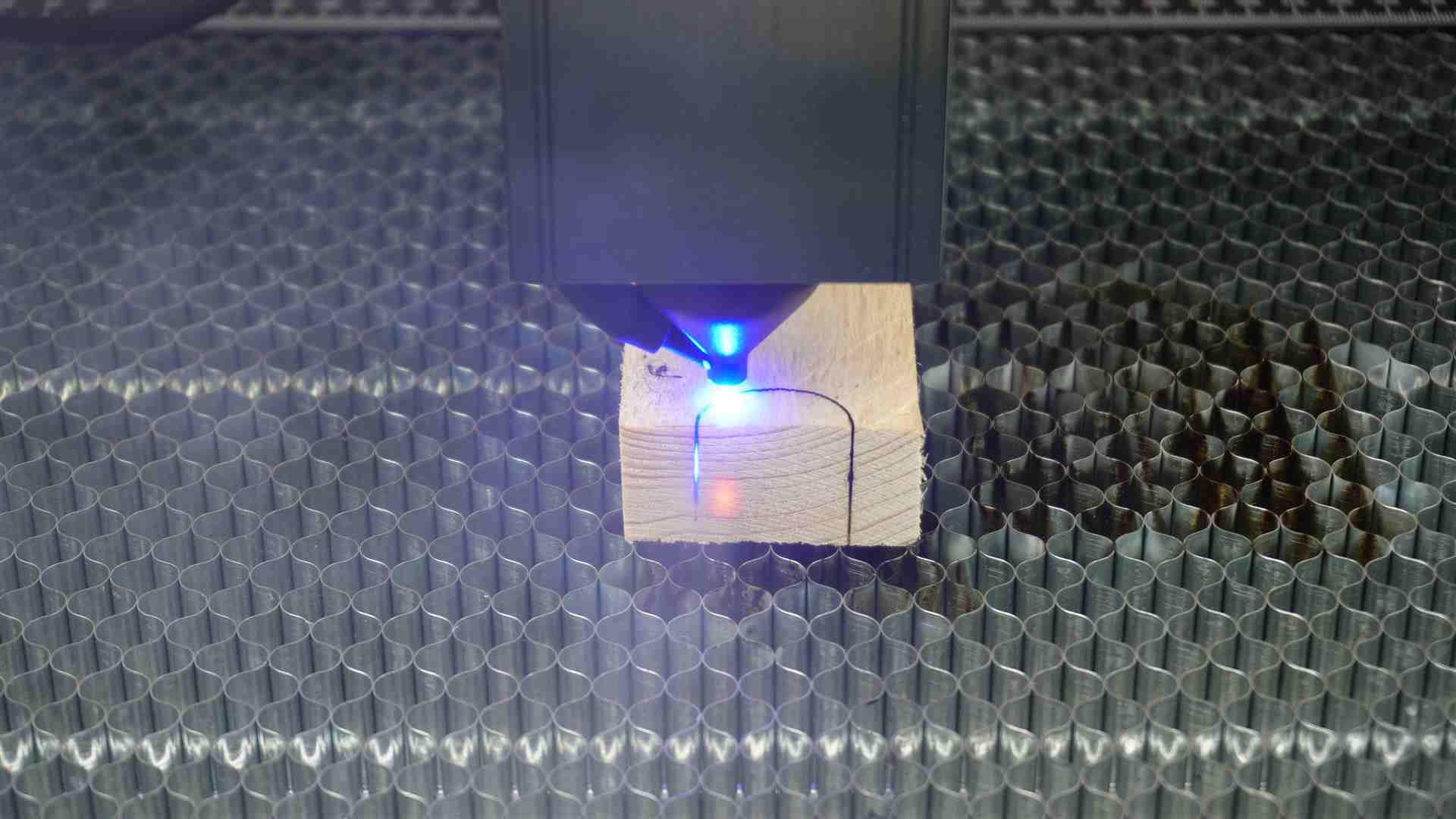

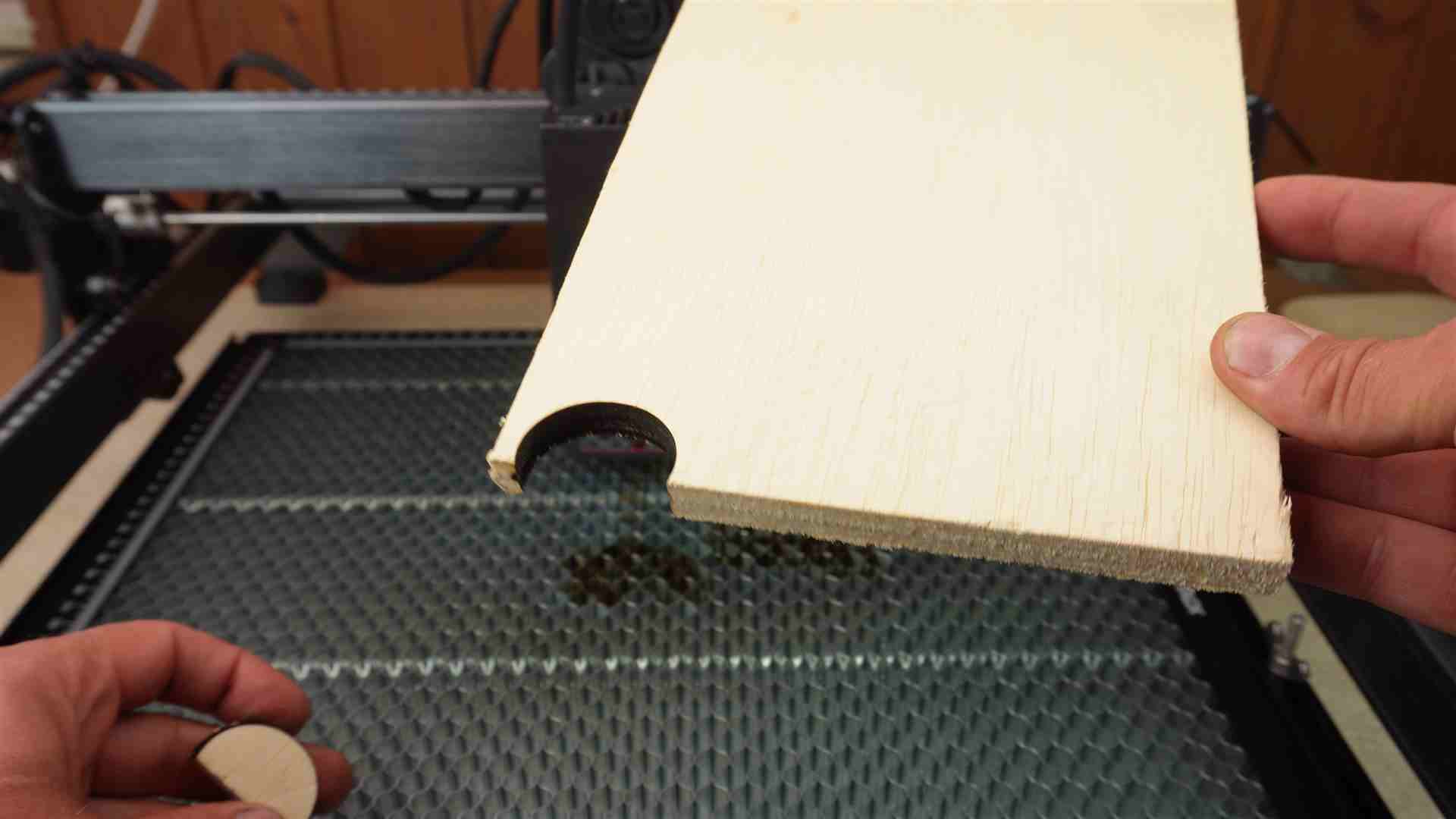

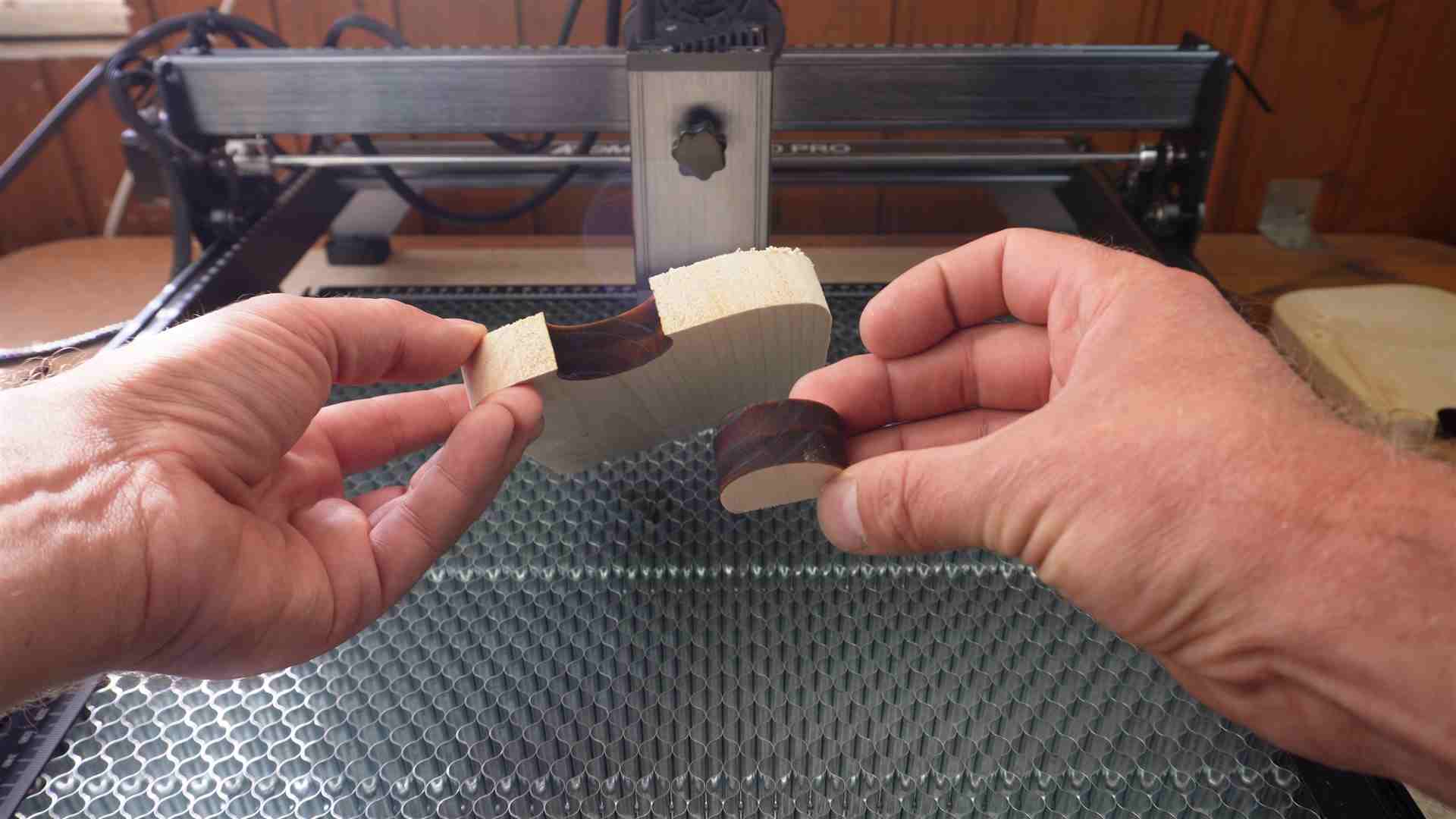

Holz mit Diodenlaser schneiden Atomstack x20

Beim schneiden merkt man sofort die 20Watt Leistung des Lasers gegenüber einem 5,5 Watt Laser.

Desto stärker das Holz, desto besser müsst ihr beim Lasern aufpassen. Gerade mit Air Assistent kann es bei dickem Holz vorkommen… dass durch den Luftstrahl im geschnittenen Holz eine kleine Glutquelle entsteht, die Luftzufuhr des Air Assist kann das noch richtig angefächert. Bei dünnen Holz kann ich Euch nur empfehlen einen *Air Assist zu benutzen….

Ebenso empfehle ich Euch beim Schneiden die Werkstück nicht nur auf einem Blech zu lasern. Besser ist es, Ihr nutzt ein Gitter… wie ich es mir selber gebaut habe aus einem Lochblech* und Nieten*… oder Ihr kauft Euch eine Lasergitter Unterlage eine sogenannte Honeycomb / Wabengitter*



Alle Werte sind ca. Werte und können je nach Holz abweichen. Mit diesen Werten habe ich gute Ergebnisse bekommen. Allerdings können die Werte auch angepasst werden um auf das gleiche Ergebnis zu kommen. Viele Materialien lassen sich auch mit einer höheren Geschwindigkeit lasern.

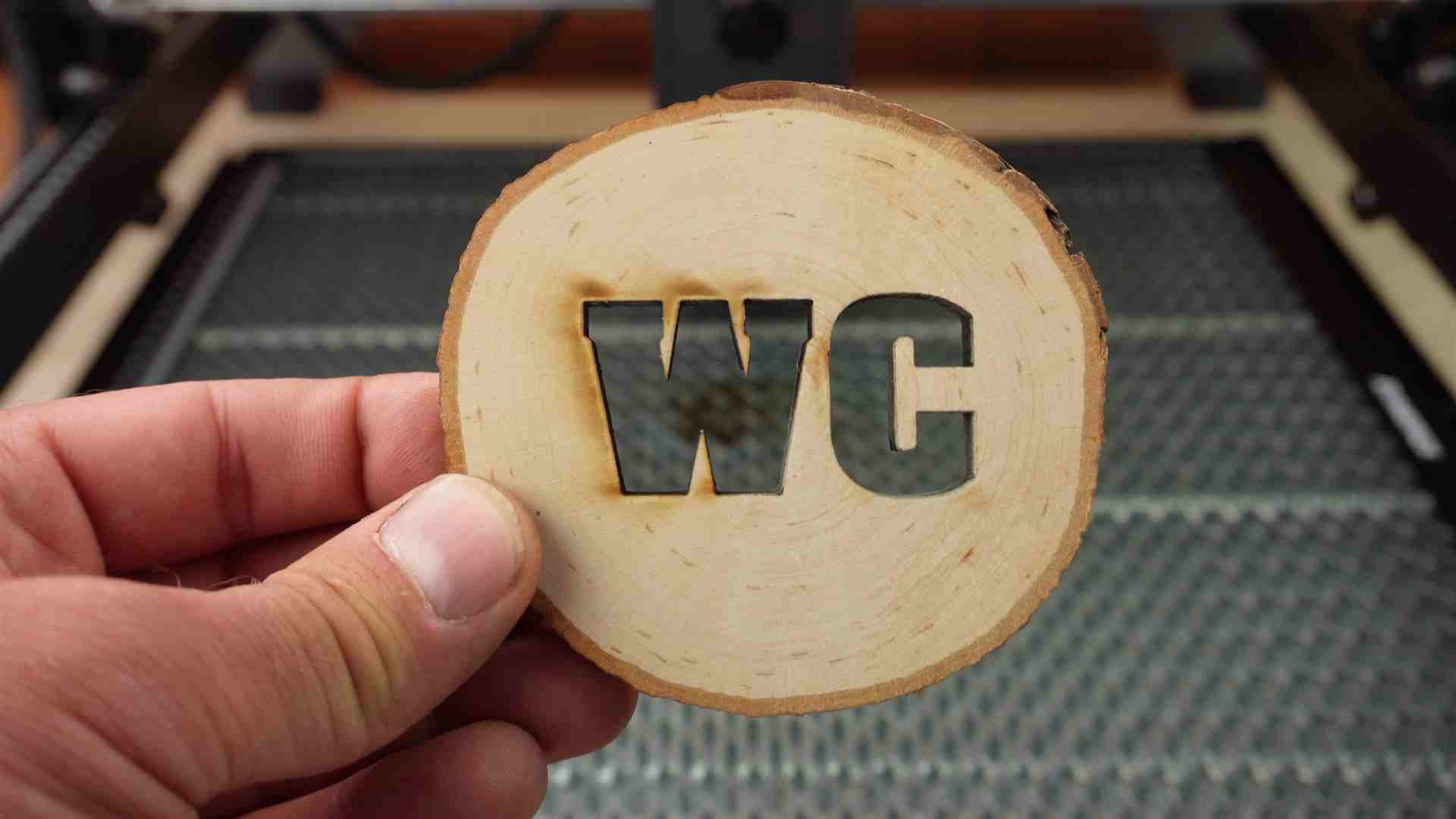

Rindenscheibe Erle 10mm:  300 mm/min / 95 % Power – 3 Durchgänge

Sperrholz Pappel 12mm:  250 mm/min / 95 % Power – 3 Durchgang

Fichte  19mm: 200 mm/min / 100 % Power – 3-4 Durchgänge

Fichte 24mm: 200 mm/min / 100 % Power – 6-8 Durchgänge

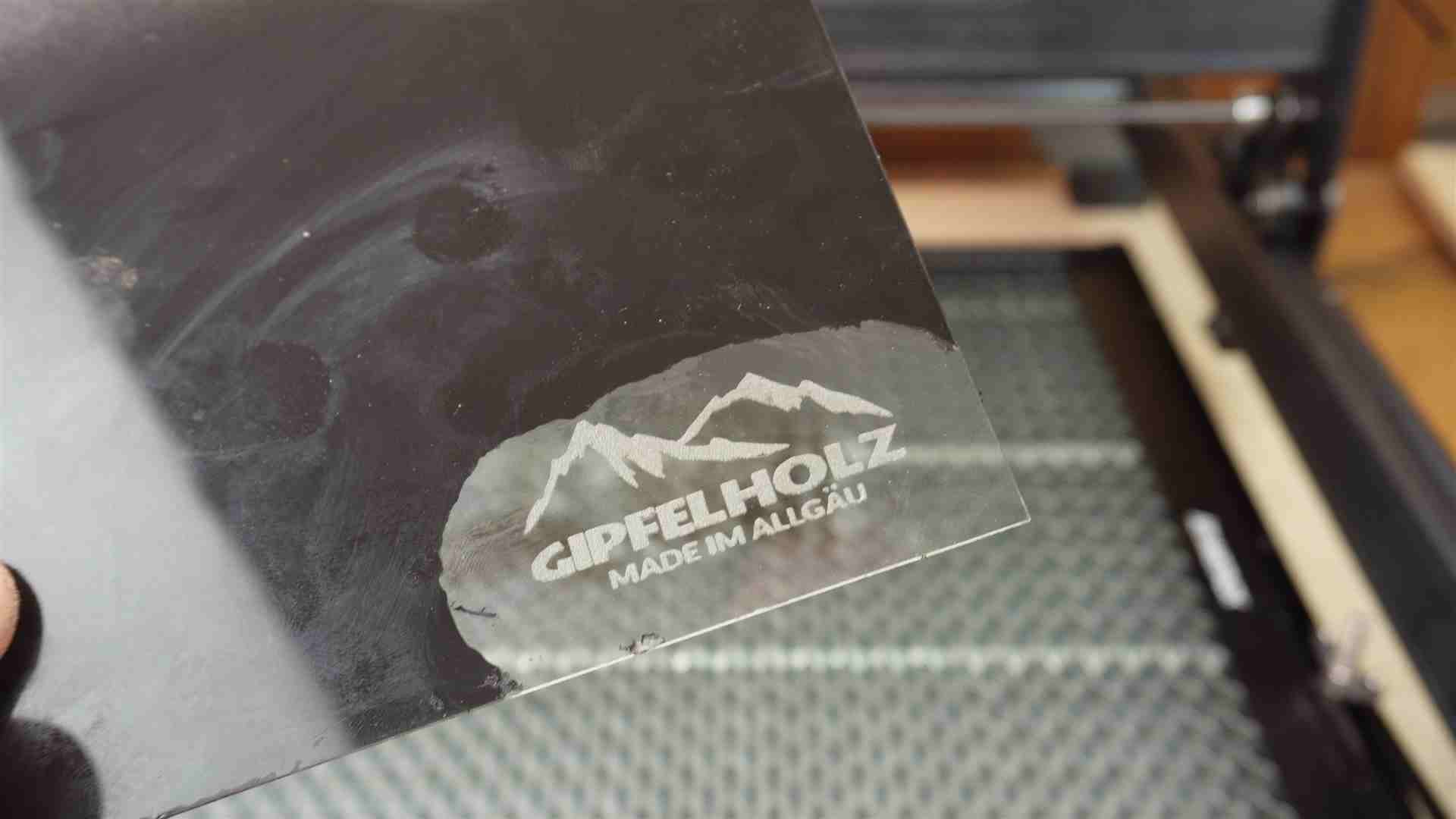

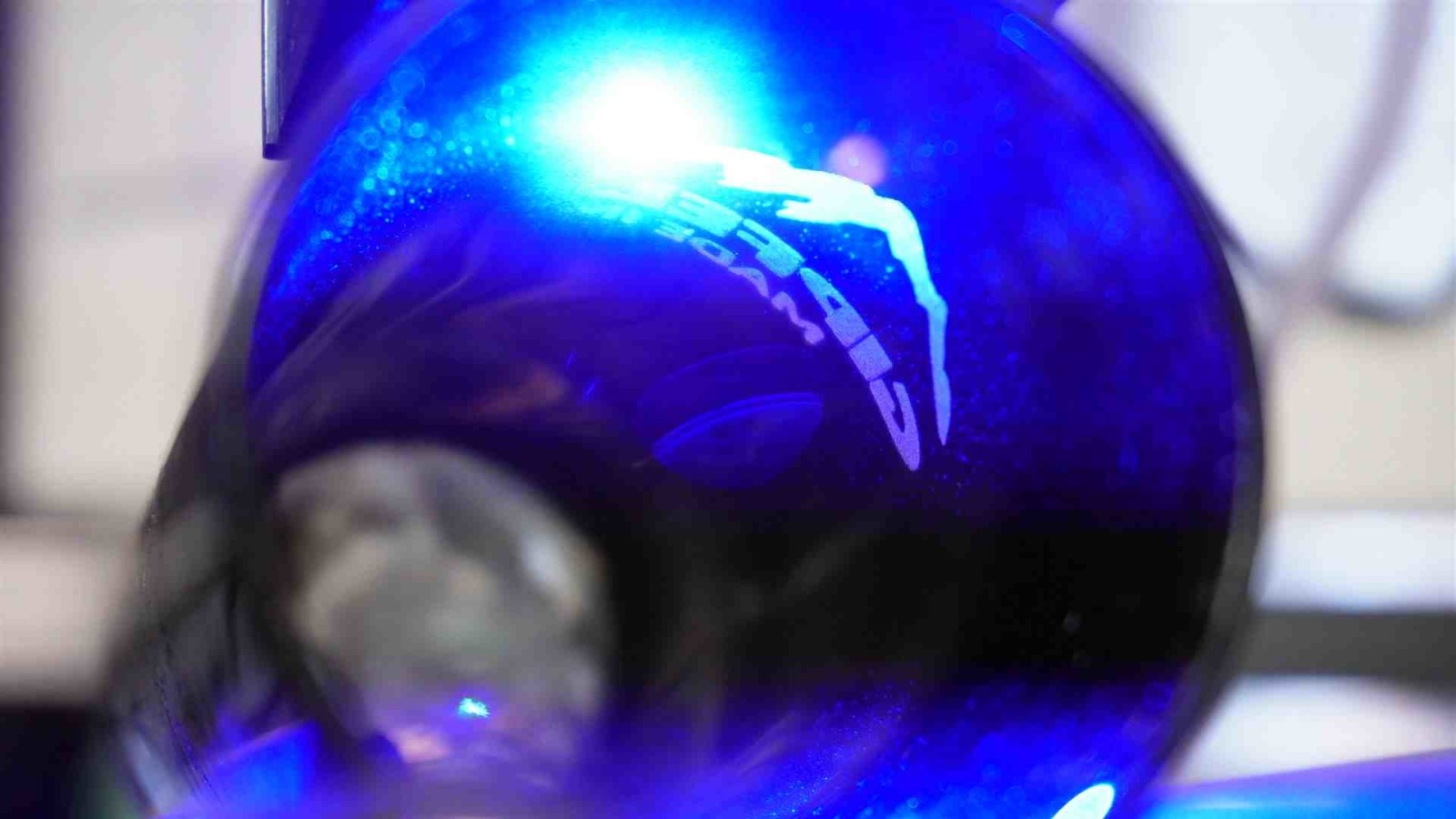

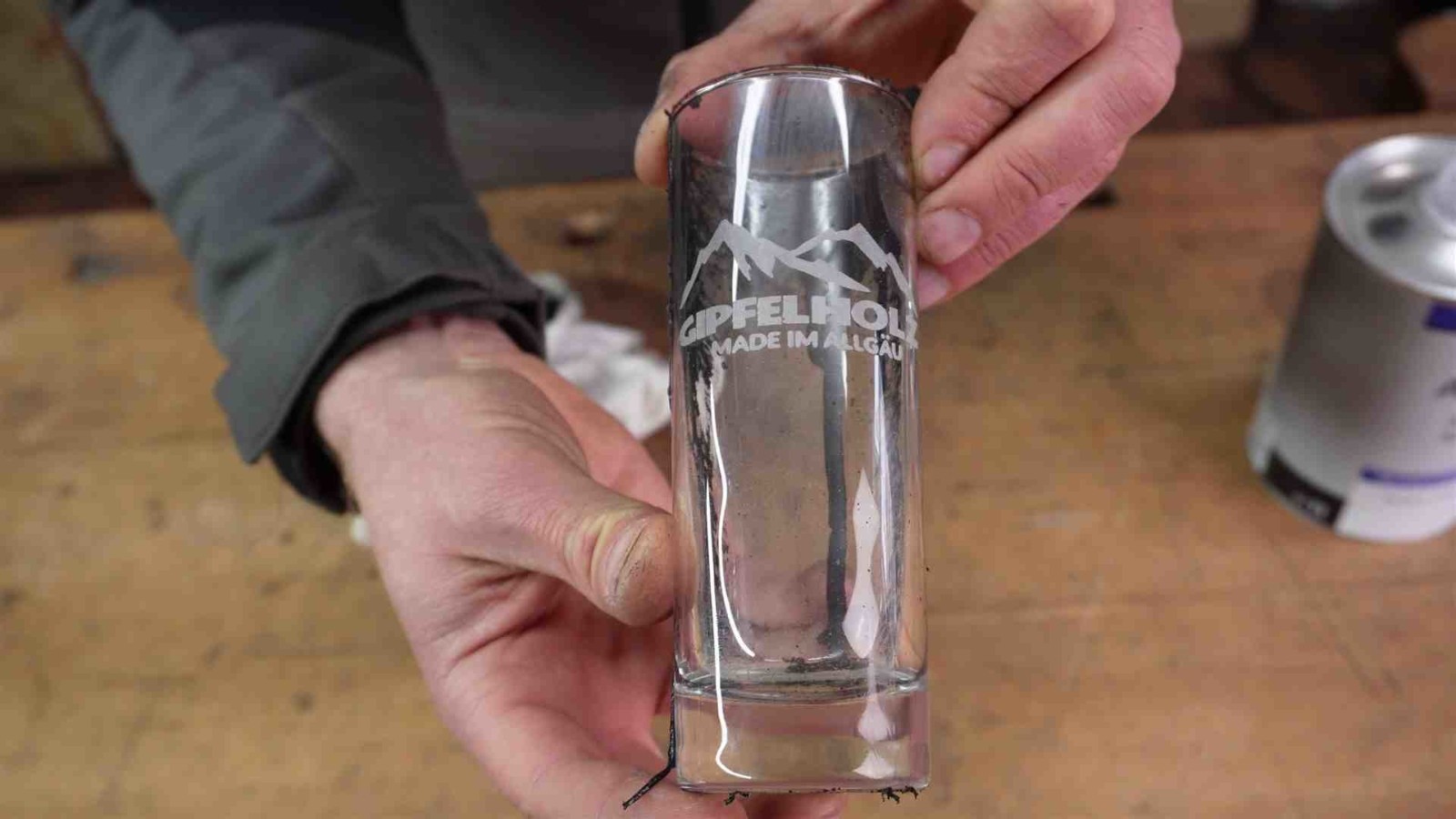

Glas Gravur mit dem Atomstack und dem Rotray R3

Vorbehandelt mit Folienspray * –  Runde Objekte gelasert mit dem dem Rotary von Atomstack * – Danach mit Aceton gereinigt.

4000 mm/min / 70 % Power

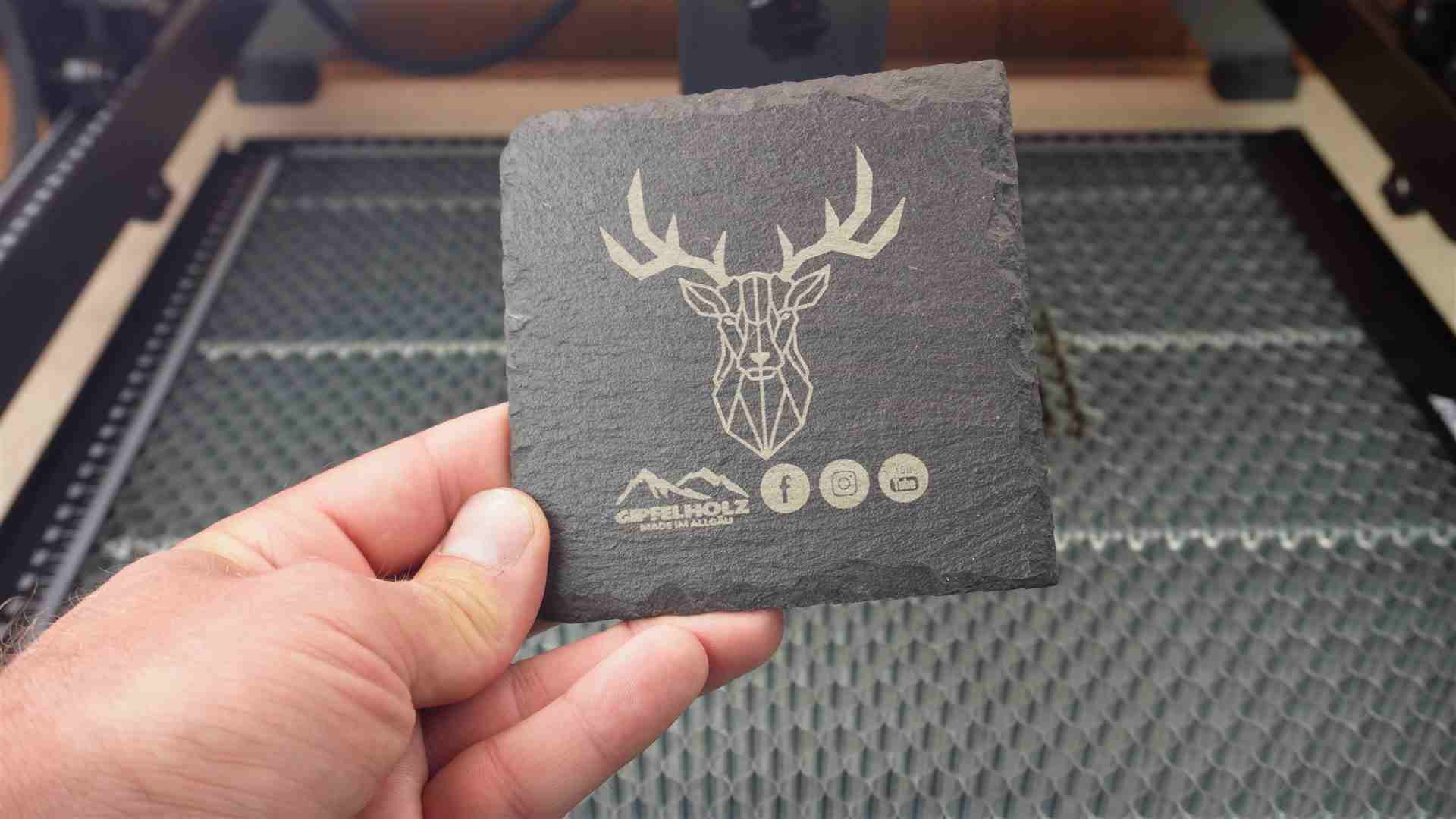

Schiefer mit Diodenlaser gravieren mit dem Atomstack S20 Pro

Schiefer ist sehr einfach zu gravieren. Vorher habe ich den Schiefer mit einer Schicht matten Lack beschichtet. Wunschmotiv einfach lasern, danach noch mit einer Schicht mattem Lack überzogen.

Schiefer Untersetzer kaufen*

8000 mm/min / 50 % Power

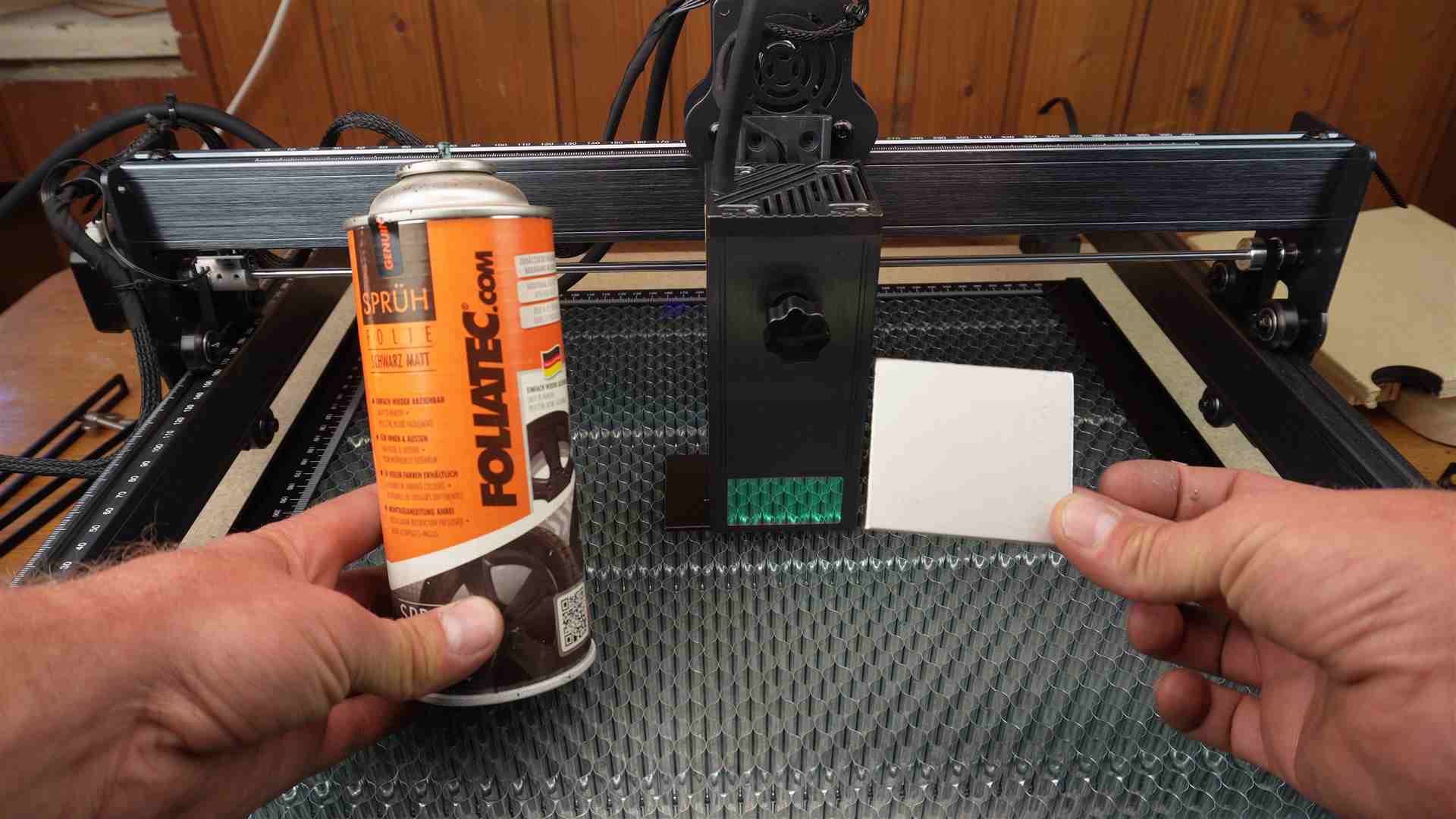

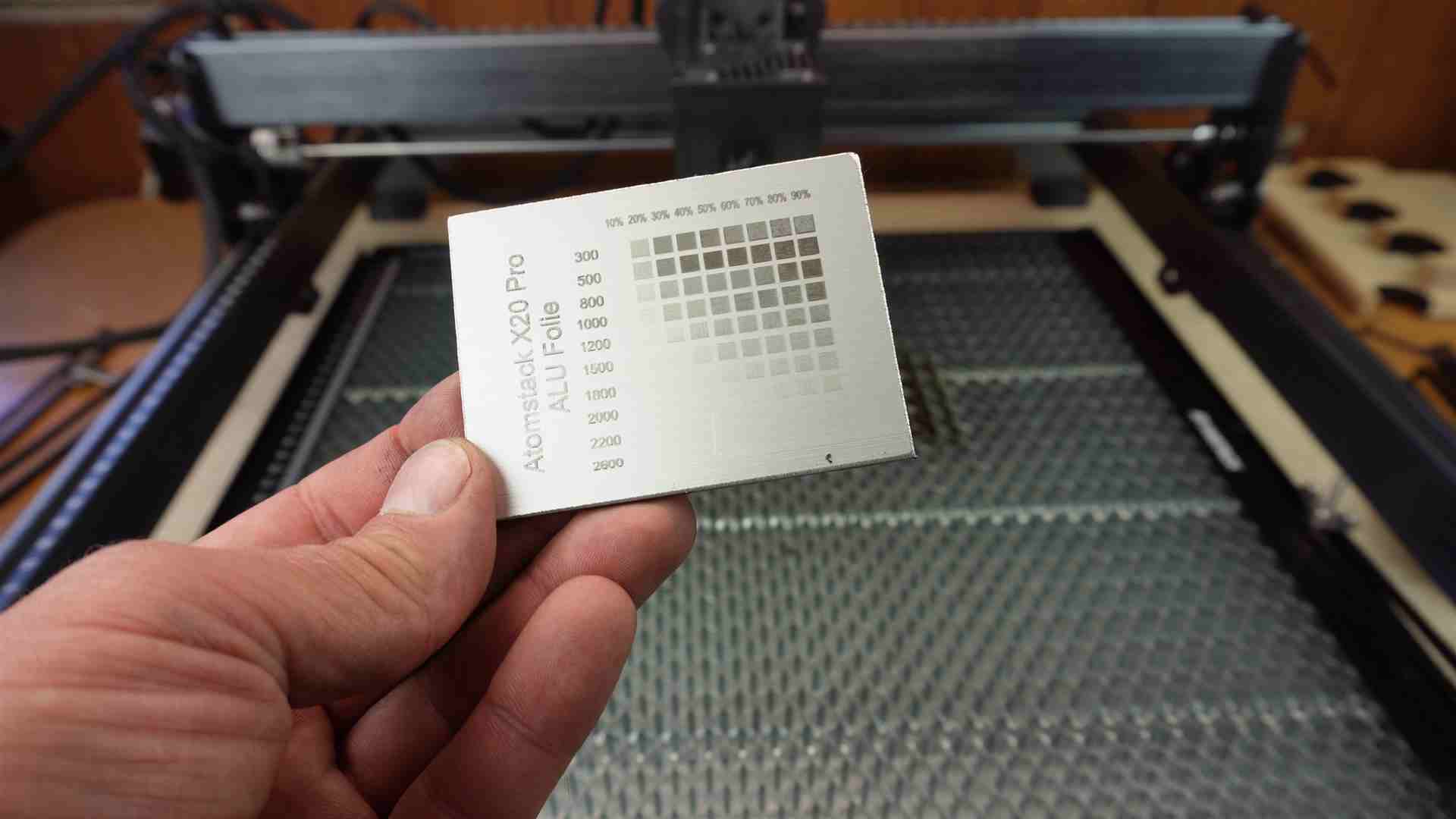

Alu Lasern – markieren mit Folien Spray

Verwendet wurde handelübliches eloxiertes Alu – Diese muss mit dem Folienspray besprüht werden. Achtung ich habe nur gute Erfahrungen mit dem verlinktem Spray *

Ich habe schon ein weiteres Video gemacht, wie Stahl, Edelstahl und Alu mit verschiedenen Sprays markiert werden können. Alternative Laser Markierungssprays . Schaut es Euch einfach an.

Nach dem Lasern könnt Ihr die Folie ganz leicht mit Aceton abputzen… fertig. Die Schrift lässt sich nicht mehr so einfach entfernen.

500 mm/min / 60 % Power

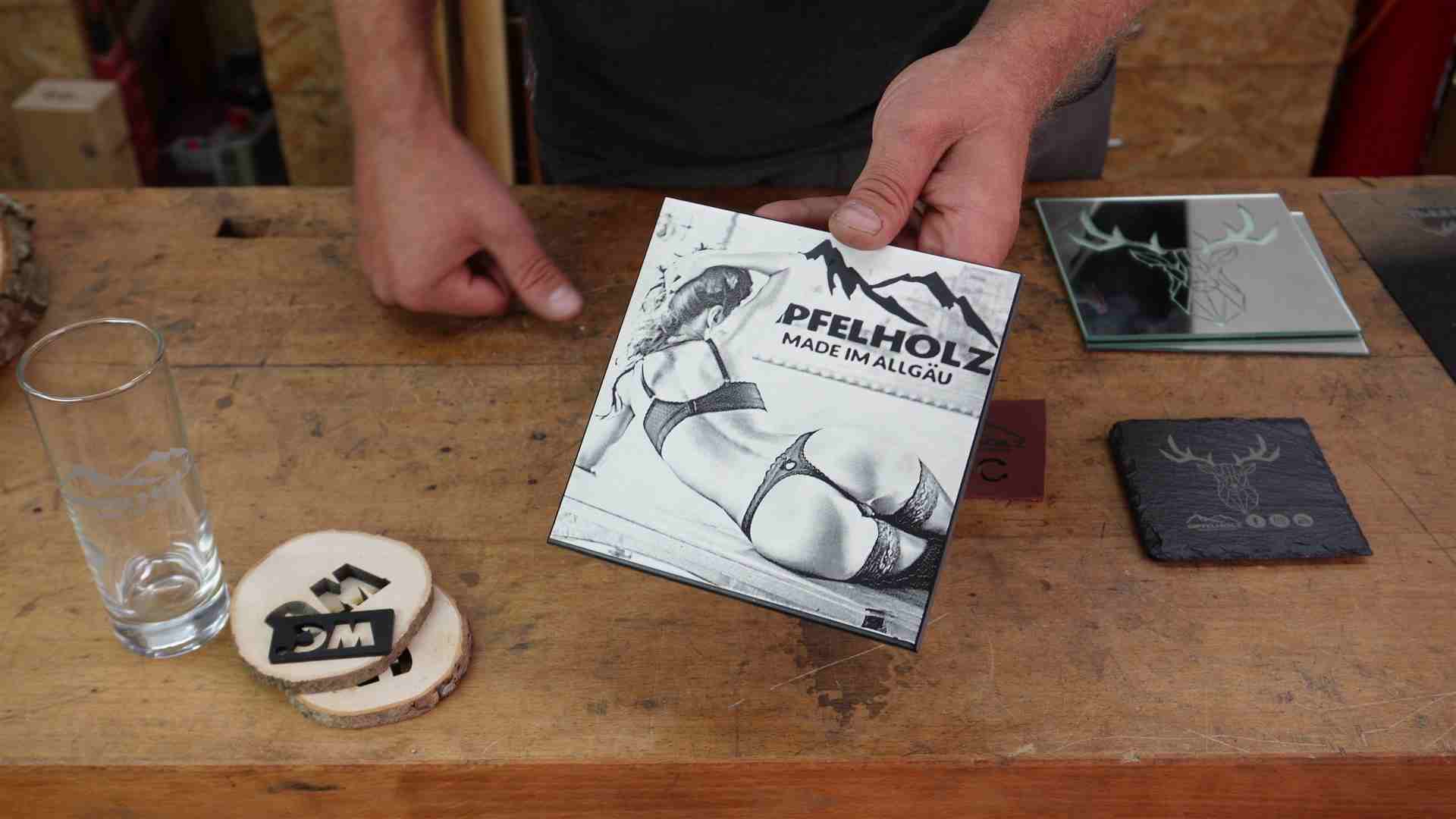

Fliese lasern mit einem Bild

Das Foto wurde in Image-R bearbeitet – Norton White Tile painted black – speichern unter bmp Datei. Im Image-R wird das Bild automatisch auf negativ gesetzt. Solltet Ihr es direkt im Lightburn lasern, dann müsst ihr dort das Bild auf negativ stellen.

Die Fliese 2x mit weißem matten Lack besprühen und 1x mit schwarz mattem Lack – danach Foto lasern. In Lightburn mit Pass through lasern. Die Fliese nach lasern mit Wasser reinigen und nach belieben matt oder glänzend lackieren. Laserwerte können leicht abweichen, es kommt auf den Lack drauf an und wie dick die Schichten sind.

2500 mm/min / 25 % Power



Spiegel gravieren mit dem Atomstack A20 Pro

Je nach dicke der Spiegelrückseite können sich diese Werte ändern. Bild oder Logo muss gespiegelt gelasert werden. Legt unter dem Spiegel auf jeden Fall was Laser festest. Gravur nach dem Lasern noch mit Wasser reinigen. Achtung die Werte können varieren – je nach Belagrückseite des Spiegels.

Spiegelfliesen 15×15 kaufen*

3000 mm/min / 30 % Power

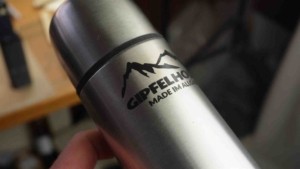

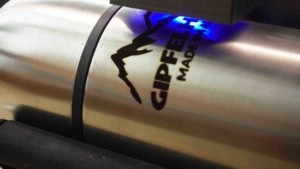

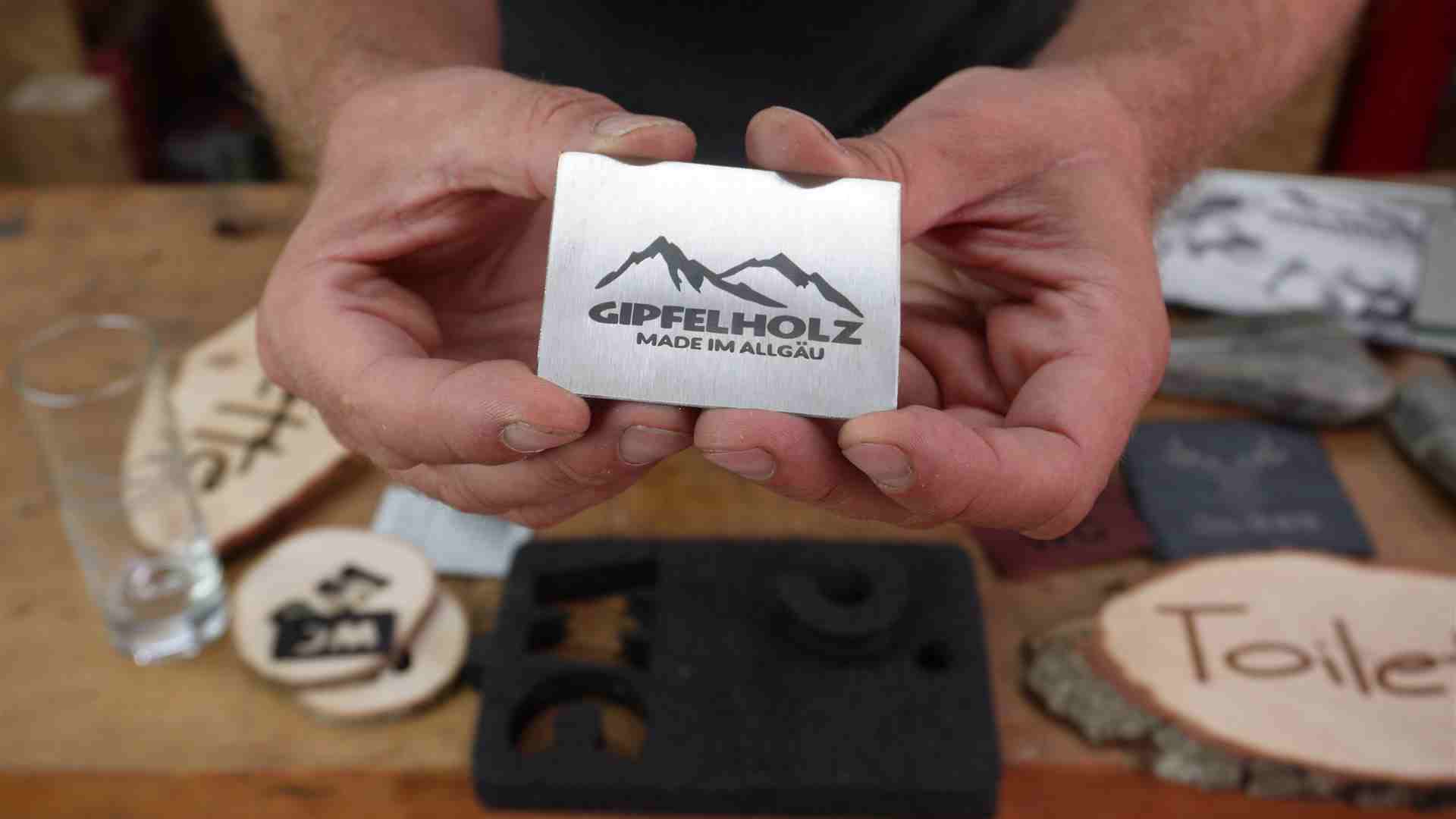

Edelstahl schwarz markieren – gravieren mit Diodenlaser

Der Atomstack A20 kann mit seinen 20Watt Laserleistung Edelstahl auch ohne Markierungsspray lasern. Die Ergebnisse ist echt super. Pech schwarz gelasert. Es handelt sich um unbehandeltes Edelstahl in roh.

Edelstahl Thermoskanne 1L kaufen*

300 mm/min / 90 % Power

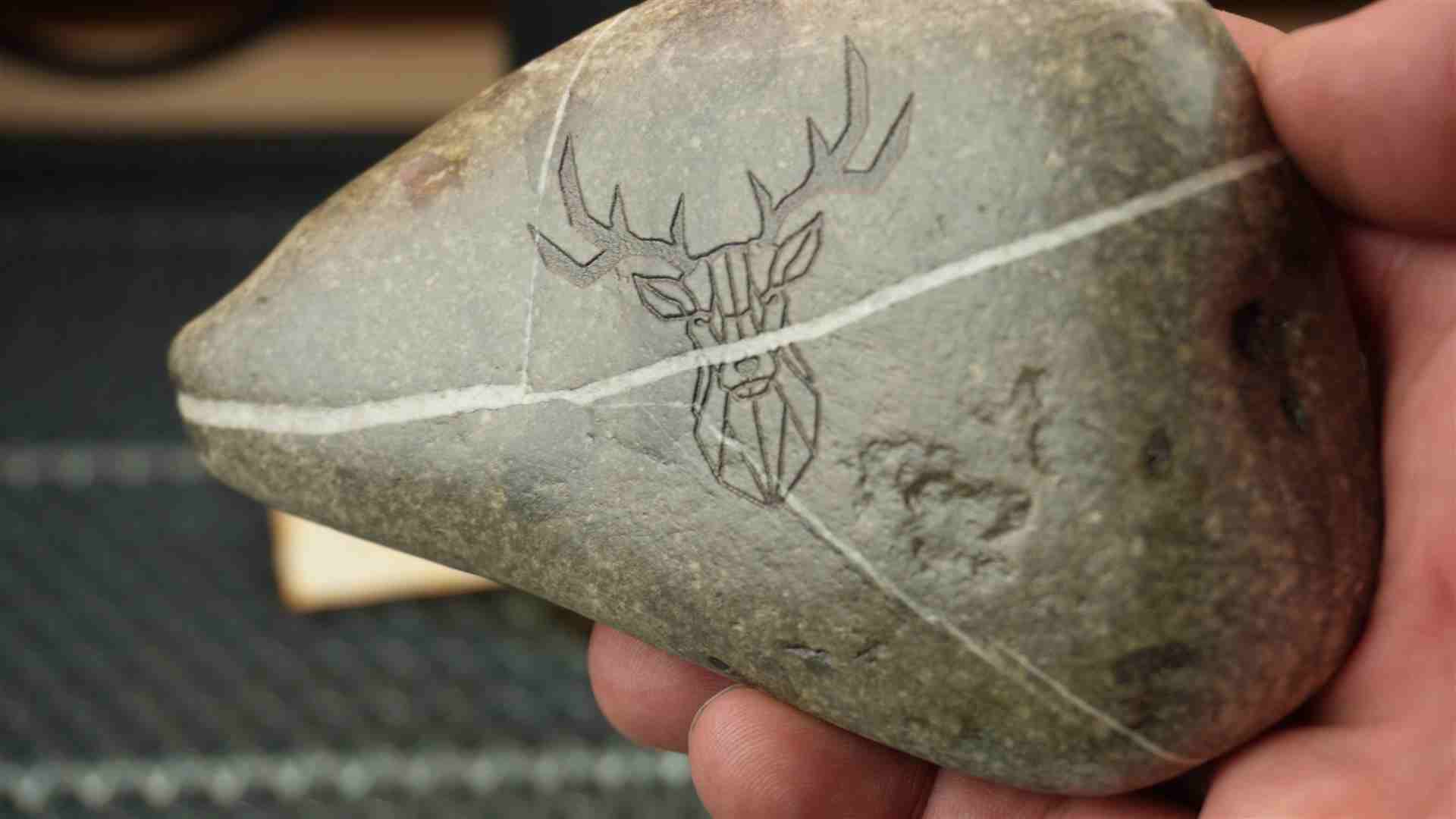

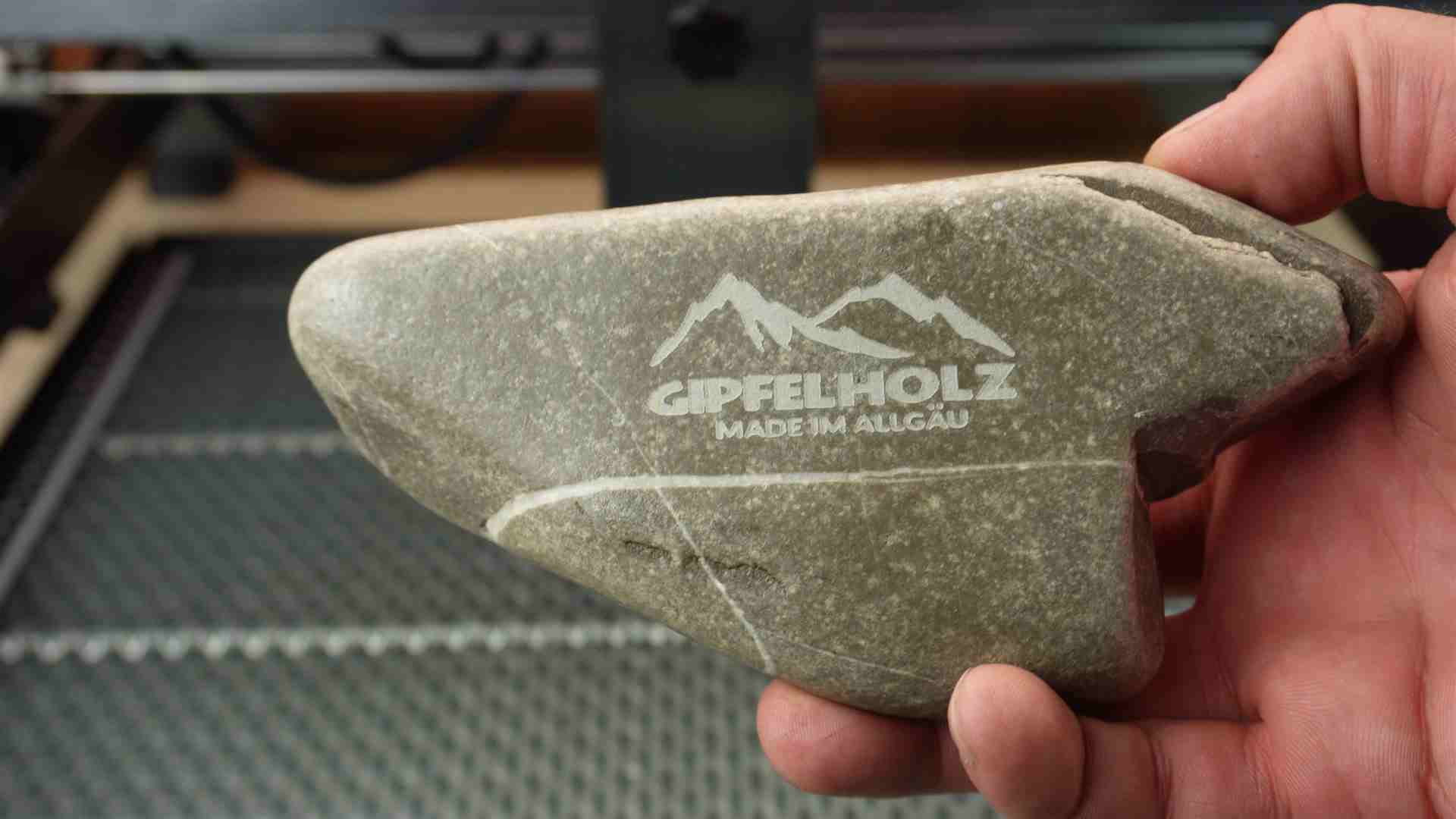

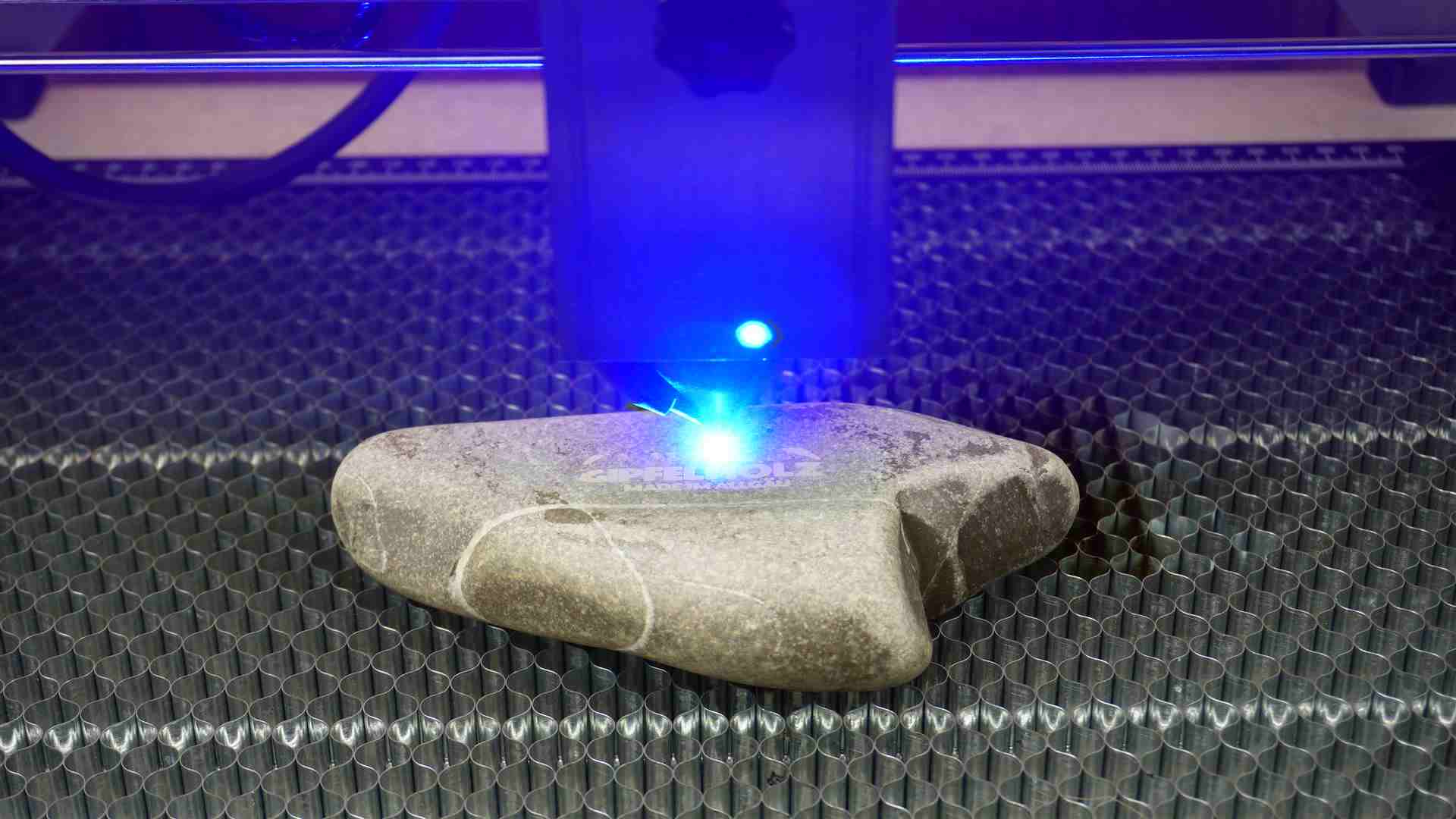

Flußstein gravieren

Der Flußstein sollte absolut eben zum Laser sein. Rundungen kann der Atomstack x20 Pro  nicht.

Nachdem Lasern habe ich den Stein noch mit einem matten Lack überzogen. Somit kommt das gelaserte noch besser raus.

4000 mm/min / 90 % Power

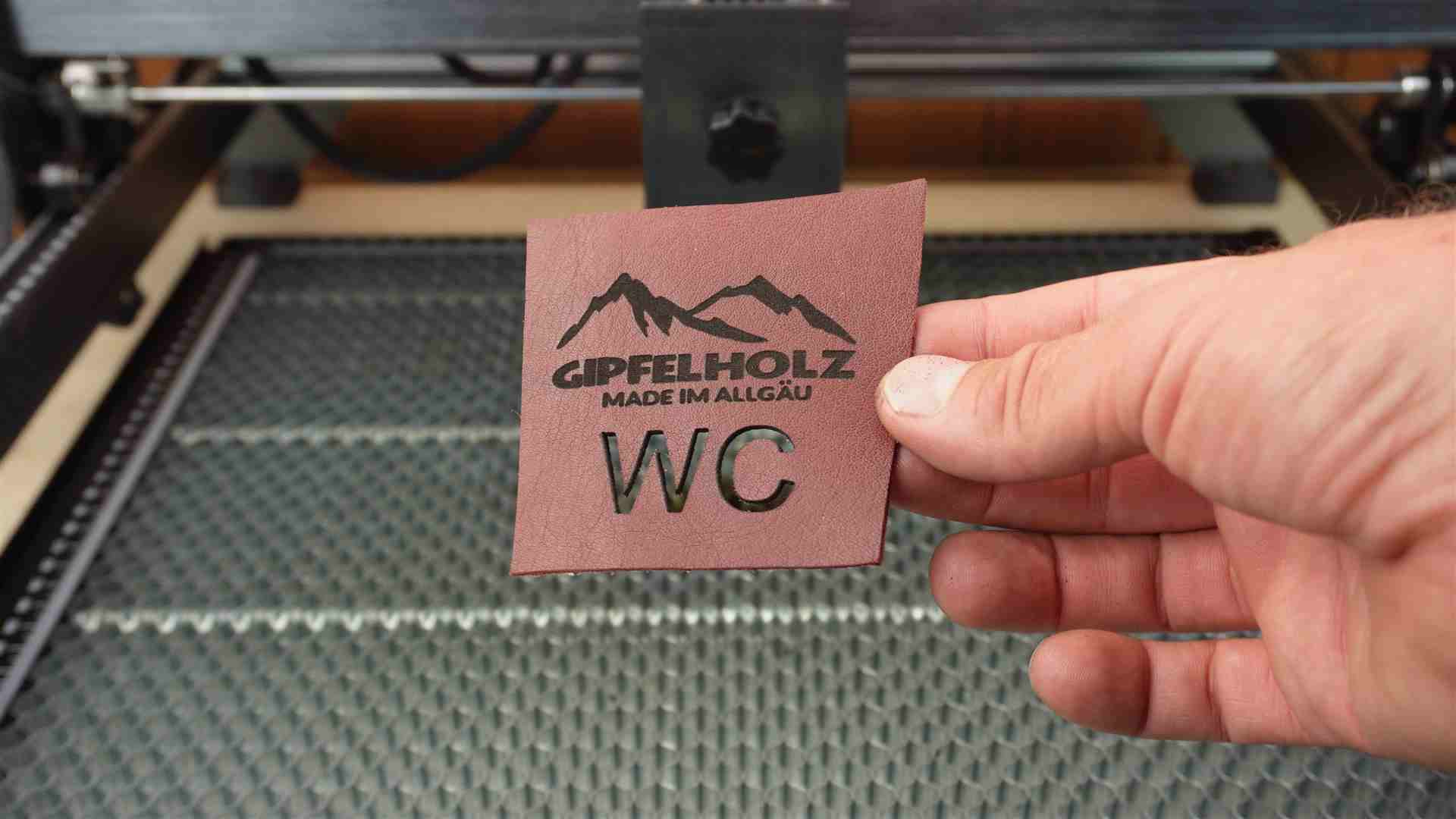

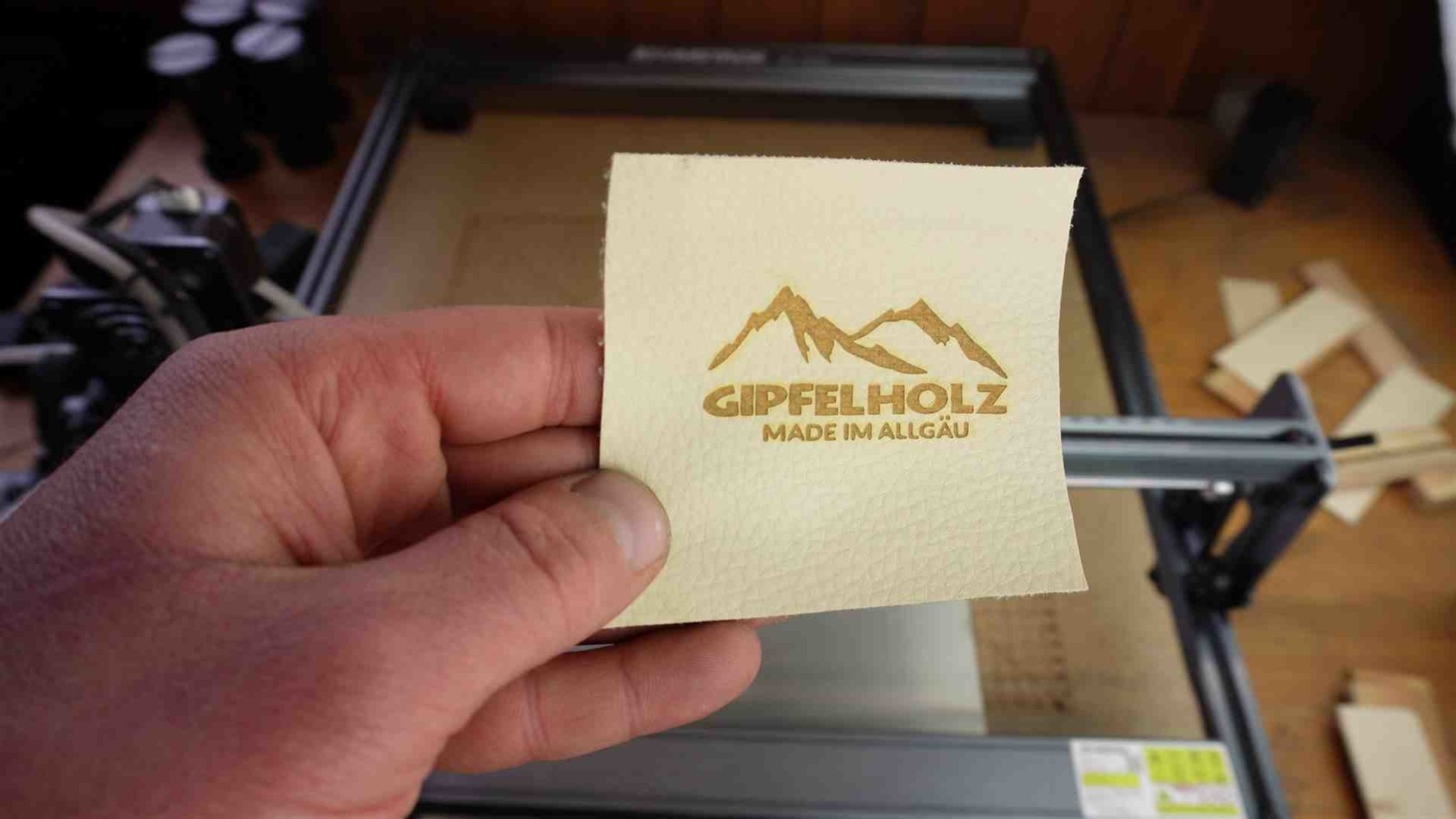

Leder gravieren und schneiden

Das dunkle ist Echtleder und das Helle ist Kunstleder. Beide haben eine Stärke von 1,5mm.

Gravur Kunstleder und Echtleder: 4000 mm/min / 25 % Power

Echtleder schneiden: 400 mm/min / 70 % Power – 1 Durchgang



Anzeige

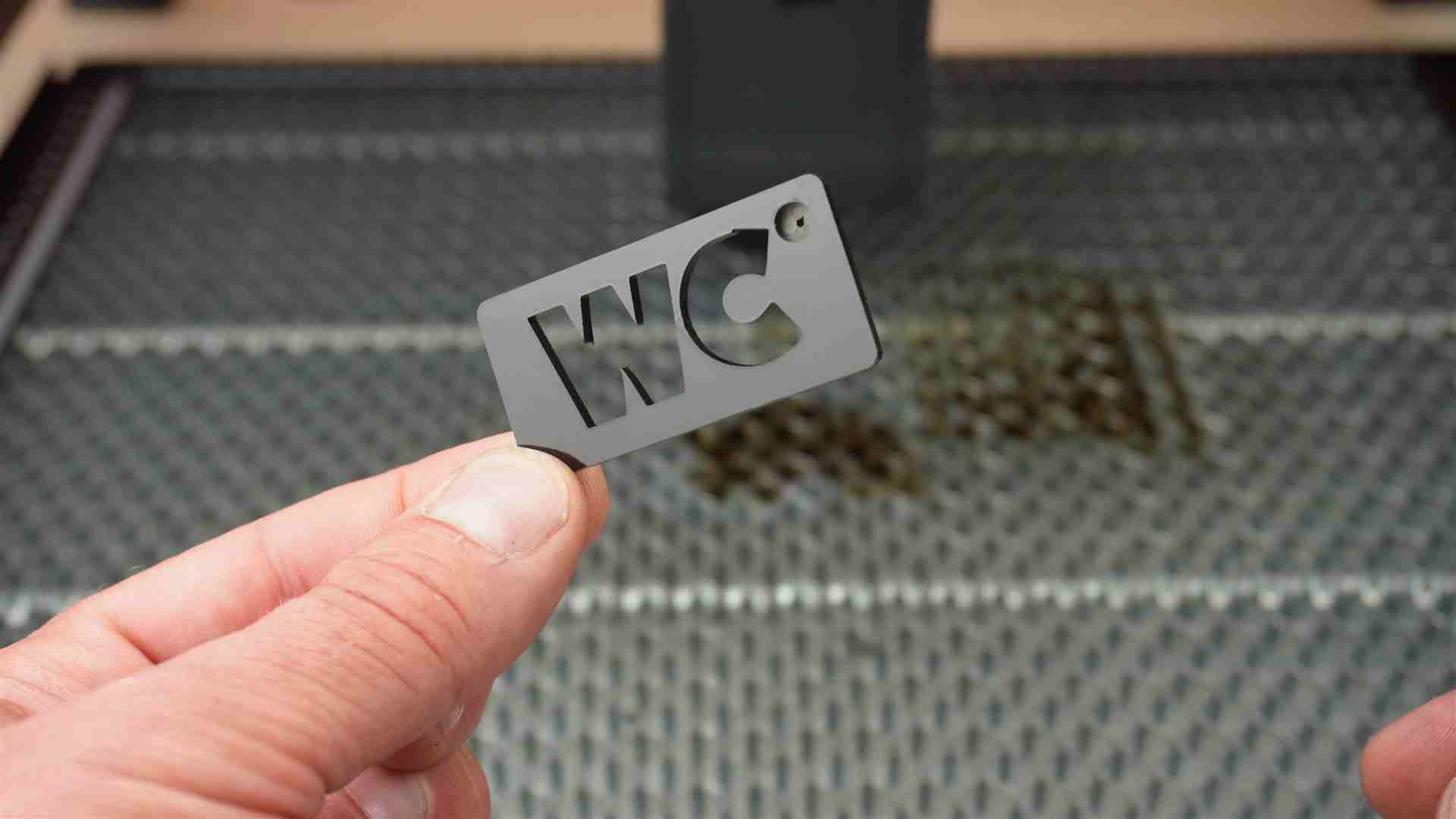

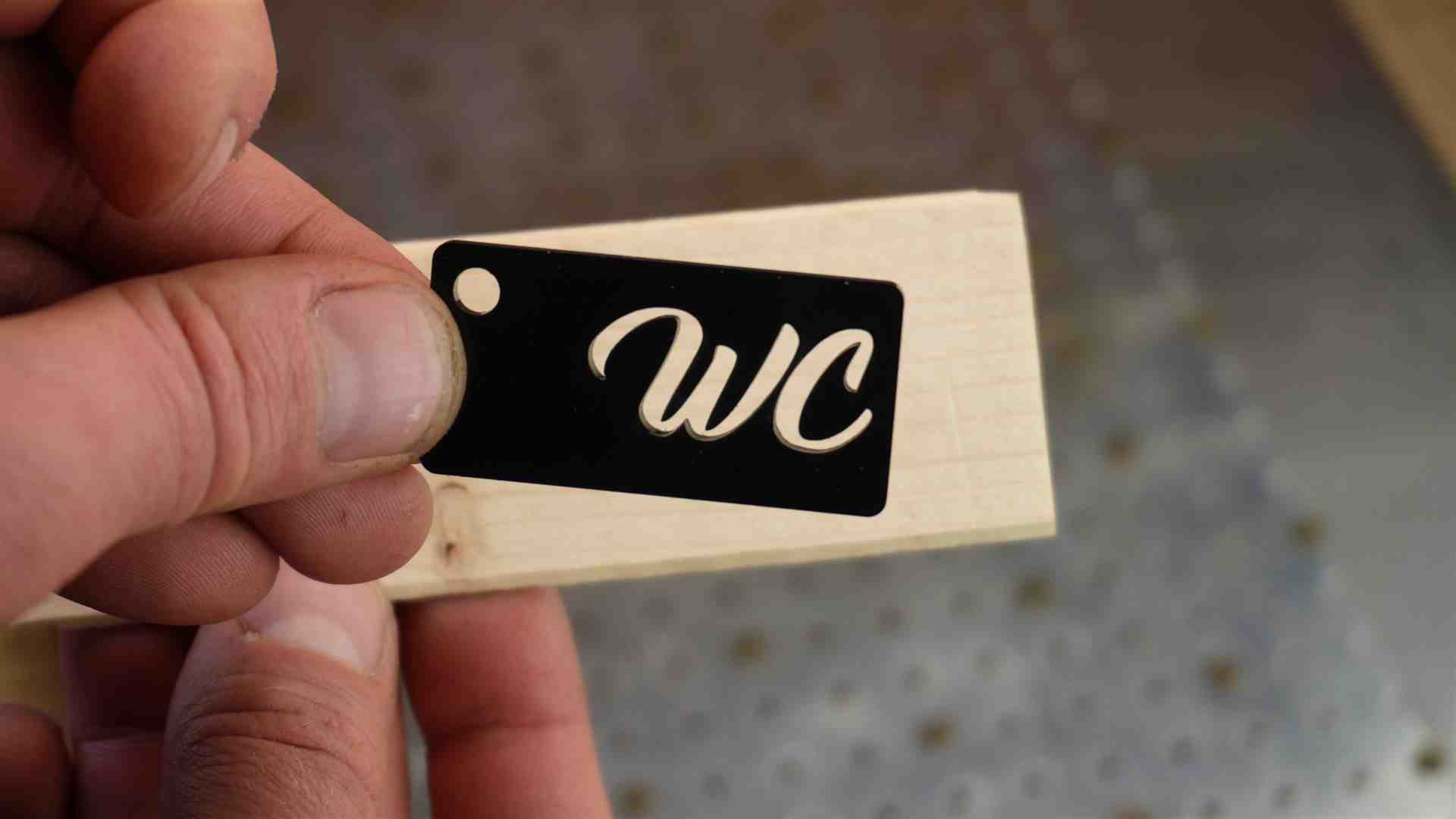

Acrylglas mit Diodenlaser schneiden

Dazu müsst Ihr wissen, dass man nur schwarzes Acryglas schneiden. Durchsichtiges läßt sich nicht schneiden. Auch nicht wenn ihr es an der Oberfläche schwarz behandelt, denn wenn diese Schicht weggelasert wurde, kommt ja das durchsichtige Acryl wieder raus.



Schwarzes Arcylglas 2,8mm: 200 mm/min / 85 % Power – 1 Durchgänge



• Fazit zum Gravur Laser von Atomstack

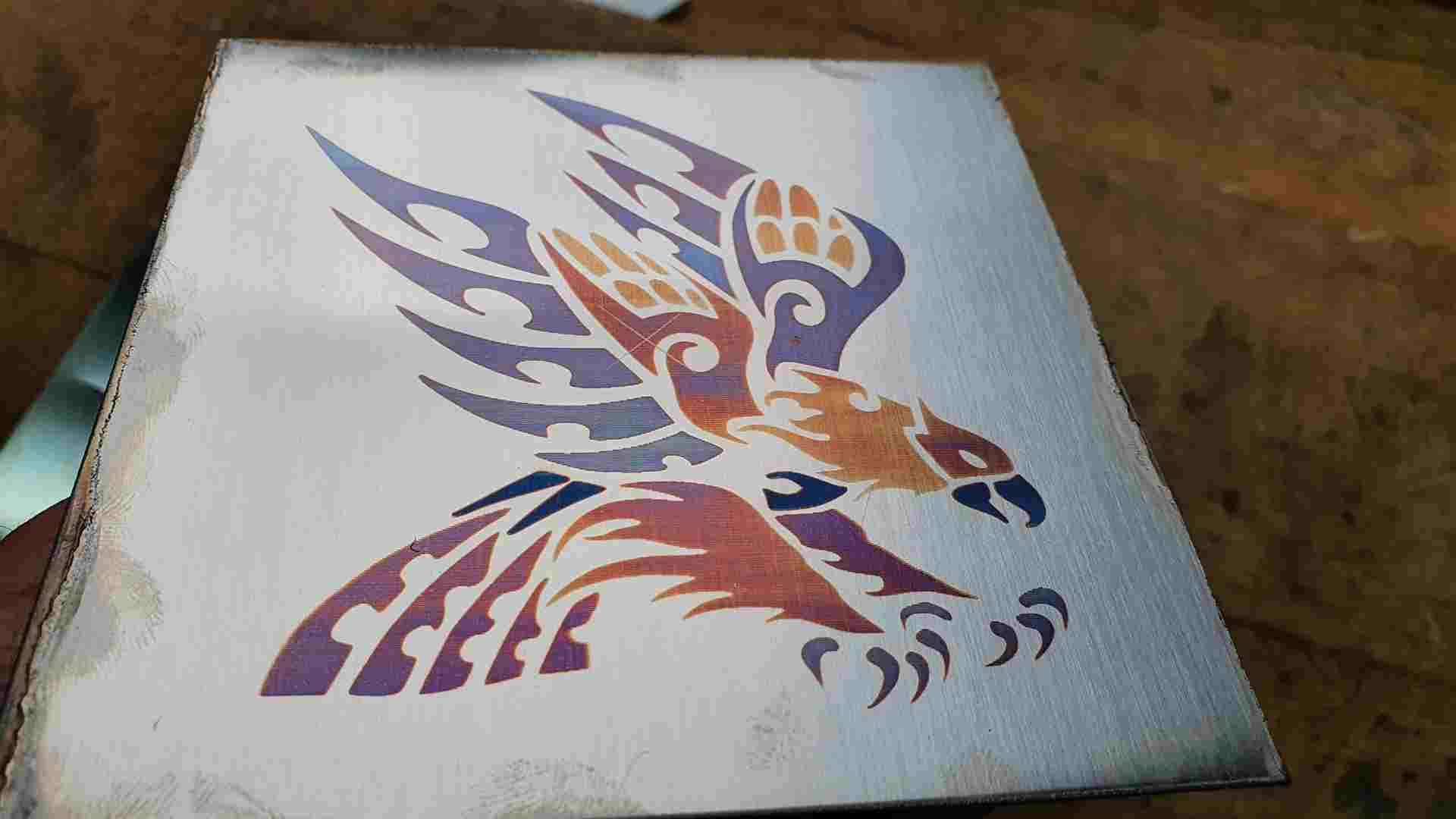

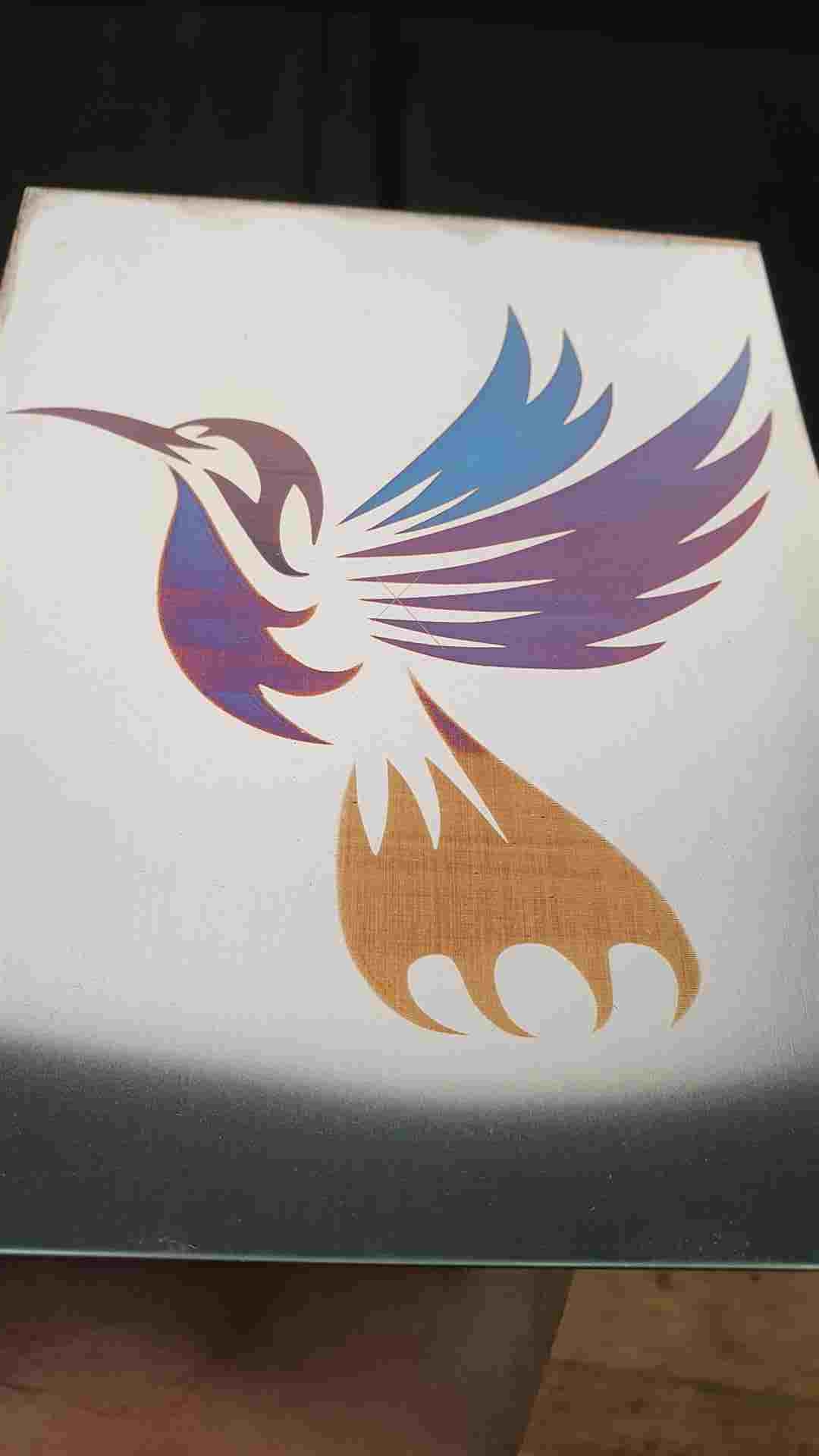

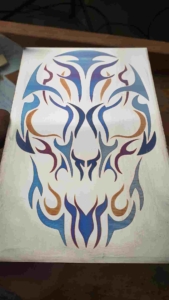

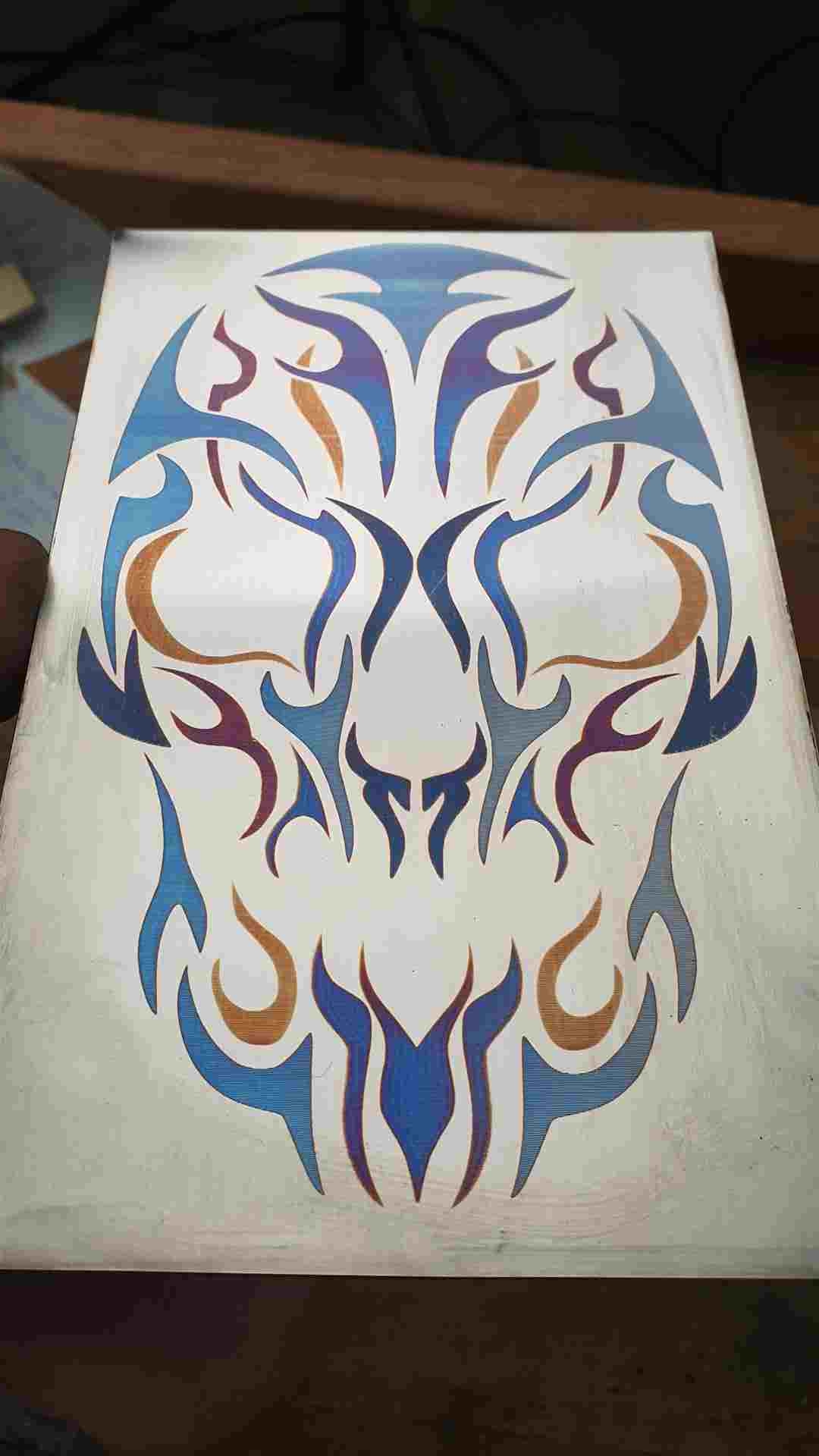

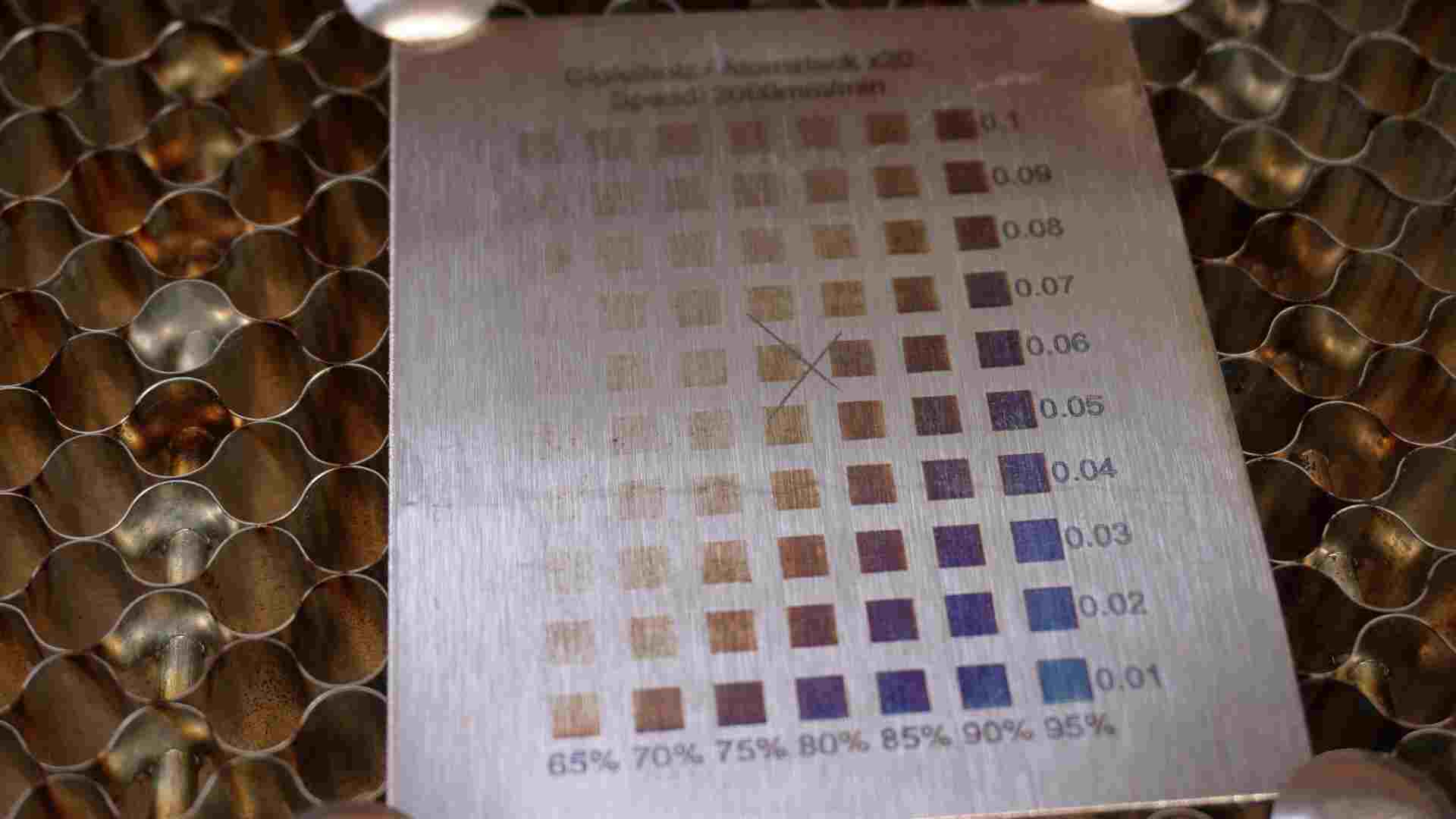

Farbig auf Edelstahl lasern / markieren

Farbig lasern? Ja das geht. Gut nennen wir es richtig. Das Edelstahl wird nicht graviert sondern markiert.

Die Farbe auf dem Edelstahl wird durch verschiedene Hitzeeinwirkung erreicht. Dazu ist es Sinnvoll einen Speed und Powertest zu gestallten um verschiedene Geschwindigkeiten, Power und Zeilenintervallen zu testen.  Im Video zeige ich Euch wie das geht.



Download der Dateien weiter unten auf der Seite.



*******************************************************************************

Atomstack x20 Pro kaufen:



👌👌👌 Achtung Rabatt Code bei AtomStack: über diesen Link und Code* gibt es auf alles 5% Rabatt auf deine Bestellung bei Atomstack
Code: GIPFELHOLZ



👌👌👌 Bei Ikier gibt es 10 Euro Rabatt auf alles ab 60 Euro, Code: GIPFELHOLZ-NEU10

über diesen Link



👉 Atomstack X20 Pro direkt bei Ikier kaufen *

👉 Atomstack A20 Pro V2 bei Atomstack.com kaufen*

👉 Atomstack X20 Pro direkt bei Amazon kaufen *





Weiteres Zubehör Atomstack

• 👉 Rotary Roller R3 zum graviern zylindischer Objekte: Rotray R3*
• 👉 Rotary Roller R3 Update mit Stützen: Rotray R3 Update*
• 👉 Atomstack Air Assist – zum besseren Schneiden und gravieren: Air Assist
• 👉 Laser – Schneid Gitter – : Honeycomp Working Table Atomstack*
• 👉 Vergrösserungs Kit für Laserbereich 850×410 mm : Extension Kit*





Materialien zum Lasern

👉 Visitenkarten Alu zum Lasern: *

👉 Holz Anhänger: *

👉 Schiefer Untersetzer: *

👉 Zollstöcke Natur zum gravieren: *

Edelstahl Thermoskanne

👉 Spiegelfliesen 15×15: *

👉 Sprühfolie schwarz matt:*





*******************************************************************************



• Software LightBurn: https://lightburnsoftware.com/
• 3D Druck: Halter für Laser auf der Grundplatte mit Erhöhungen: Datei von Thingiverse

**********************************************************************************************************************

SEID FAIR

Ich stelle Euch die unten stehenden Dateien kostenlos zum downloaden bereit – Deshalb wäre es super, wenn Ihr ein Dankeschön da lasst. Es ist  mit viel Arbeit und Kosten verbunden, Euch das alles bereitzustellen. Ihr würdet den Kanal Gipfelholz damit unterstützen.  Somit kann ich immer wieder was kostenlos zur Verfügung stellen. VIELEN DANK



👉  👉  ÜBER EINEN AMAZON GUTSCHEIN würde ich mich am meisten freuen. Betrag ist frei wählbar.

e-Mail Adresse : info@gipfelholz.de





👉  👉 auch ein Dankeschön über Lightning mit Bitcoin möglich, auch darüber freue ich mich sehr:

Lightning Adresse: gipfelholz@blink.sv

Ihr könnt den Betrag frei wählen, eine Nachricht hinzufügen und dann eine Lightning Zahlung durchführen.Eure Wallet muss LNURL können.





👉 HIER KÖNNT IHR PER PAYPAL ETWAS SPENDEN



WENN IHR DEN DOWNLOAD NUTZT – SEID FAIR – SCHREIBT DOCH BITTE EIN KOMMENTAR UNTER DEM VIDEO AUF YOUTUBE und lasst ein Daumen hoch da – Somit unterstützt Ihr ebenso den Kanal – DANKE

**********************************************************************************************************************



👉 RASTER GITTER von Gipfelholz / Laser Gitter / Grid 400×400 als Lightburn und DXF Datei:

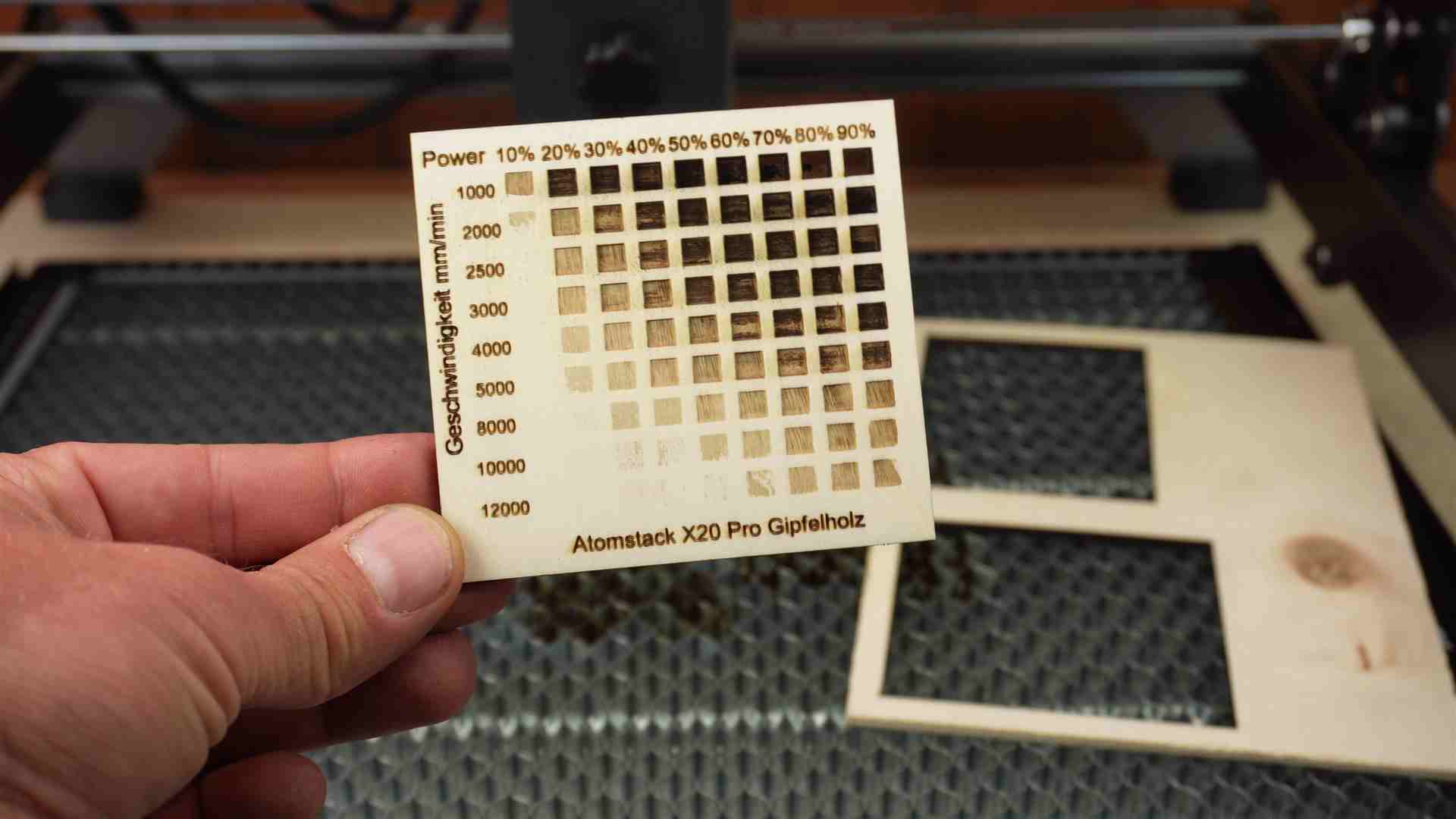

👉 SPEED UND POWERTEST von Gipfelholz – dieser Test kann in Lightburn individuell auf Eure Bedürftnisse angepasst werden – die Kästchen werden einzeln in den Form-Eigenschaften vom Power eingestellt.  Speed 300-2600 – Power 10-90%:

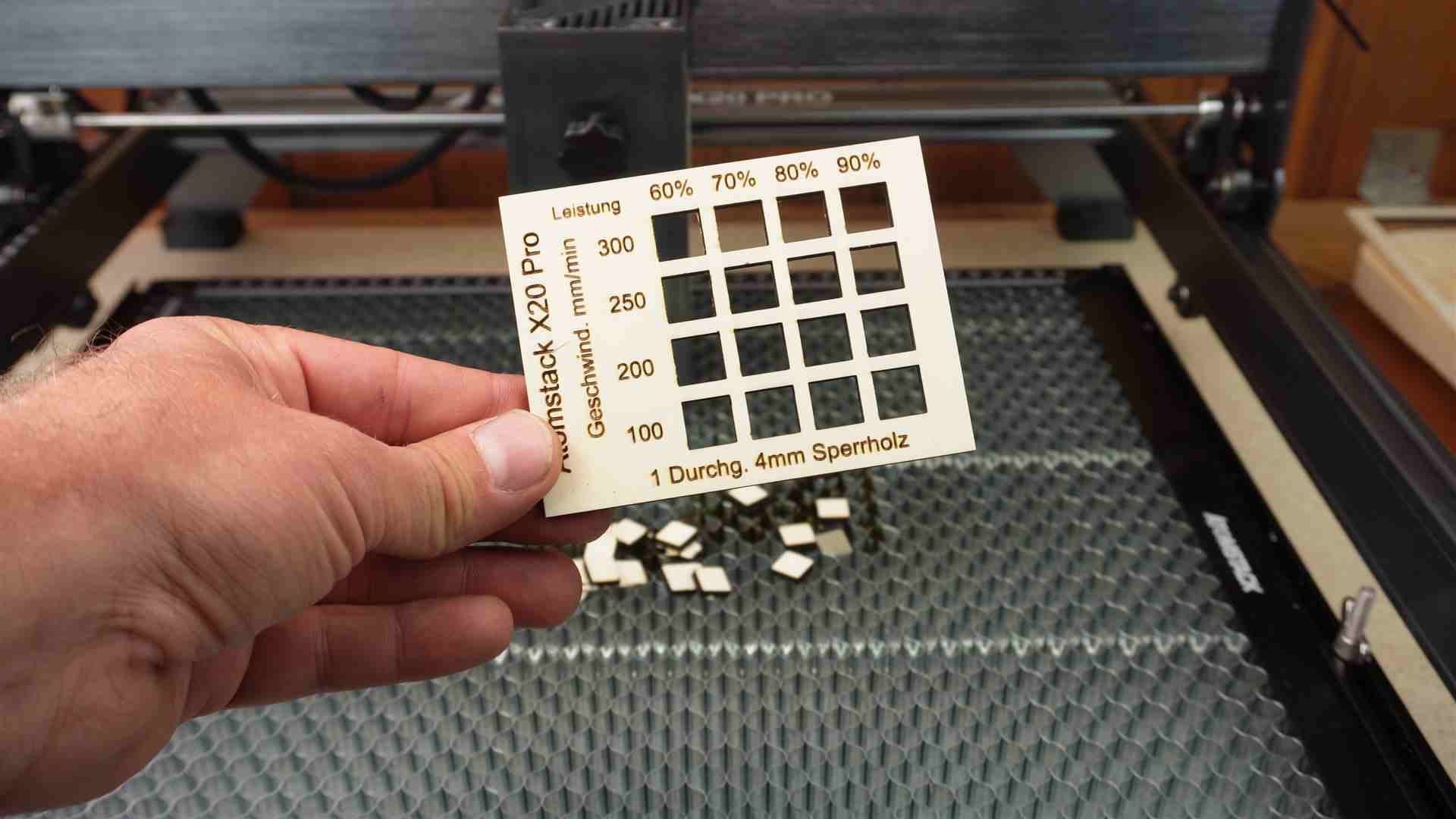

👉 SCHNEIDETEST  1 Durchgang , diese Datei kann auch individuell angepasst werden:



👉 FARBIG LASERN – 4 x Speed und Powertest um farbig auf Edelstahl zu lasern.



*******************************************************************************



PS: ich fahre den Laser nur selten mit 100% Leistung. Somit habt Ihr länger Freude an dem Laser.  Deshalb sind die Test immer nur mit max. 90% Leistung angelegt.

Bitte achtet ebenso auf die Sicherheit. Laßt den Laser im Betrieb nie unbeaufsichtigt. Setzt eine Laserschutzbrille auf und saugt die Luft ab.
