Der Atomstack A24 Pro ist ein Laser der 2. Generation aus dem Hause Atomstack. Dieser Diodenlaser kann mit fest verbautem Gehäuse bestellt werden.



ACHTUNG: wenn ihr über diesen Link von Atomstack* geht – gibt es 20$ Rabatt mit dem Code 20USDOFF auf alle Laser*



Lohnt sich ein 24 Watt Laser noch? Oder ist dieser Laser noch absolut ausreichend? Ich schaue mir den Laser und das Laserschutzgehäuse genauer an.

Ich erkläre Euch den Laser, gebe auch verschiedene Tipps und Tricks. Natürlich werden wir wieder viele Test mit dem Atomstack A24 Pro machen.



Atomstack X24 Pro Test – Testbericht – Diodenlaser im Test – Atomstack A30 Pro – Atomstack X12 – A12 Test



Atomstack X24 Pro  schnell im Überblick:

• Gravurbereich von 365 x 305 mm
• Laserpunkt:  0.06mm*0.06mm

• 600mm/s (36000mm/min) Graviergeschwindigkeit
• Eingebaute Kreuzlaser-Positionierung
• automatische Kipp-Erkennung (>10°)
• alle Kabel im Gehäuse verlegt
• Air Assist Schlauch auch im Gehäuse verlegt – Anschluß hinten
• Reset Knopf
• Touch Panel optional erhältlich
• Laser besitzt einen Fixfokus und ist leicht von der Höhe einzustellen.
• Filter-Panorama-Glas – soll laut Atomstack 97% der Laserstrahlen filtern. Ich würde aber aus Sicherheit eurer Augen trotzdem eine Laserschutzbrille tragen.

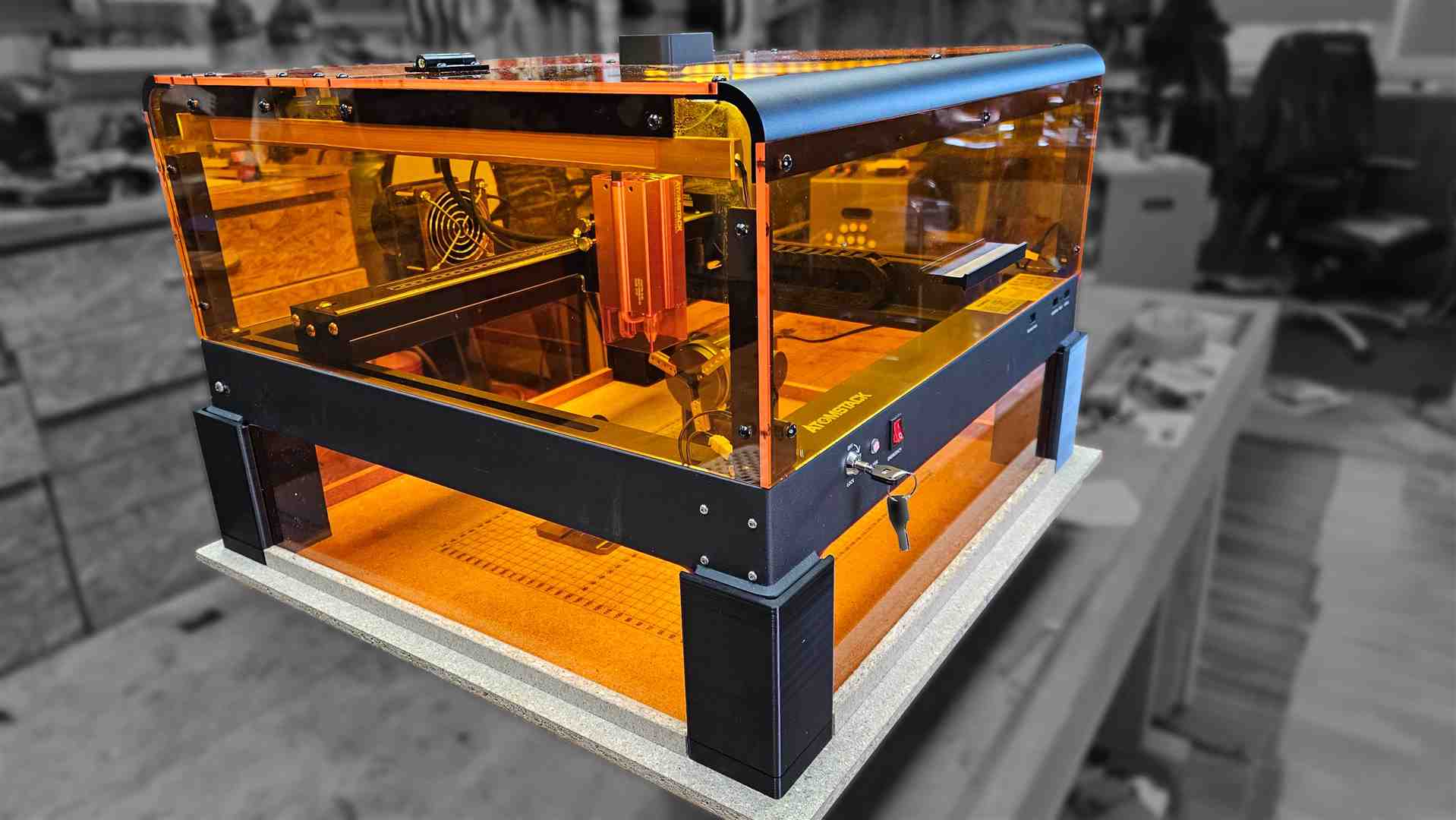

• Laserschutzgehäuse mit eingebauter Kamera und Luftabsaugung



Nachteile Atomstack X24 Pro – A24 Pro:

• kleinerer Laserbereich, aber dafür platzsparend
• Luft Kompressor muss extra gekauft werden.



Im Video zeige ich Euch:





Der Diodenlaser wird so gut wie fertig aufgebaut geliefert. Nur noch der Laserkopf an den Halter schrauben, Kabel und Schlauch des Air Assist anstecken. Fertig.



Beim Gehäuse schaut es anders aus. Das muss zusammengebaut werden. Sollte aber in 10 Minuten erledigt sein. Weitere 10 Minuten werden benötigt, um die Kabel für die Beleuchtung und der Tür Sensoren zu verlegen.



• Viele haben Probleme mit der Leistung des Lasers. Was ich mit anderen Abonnenten meines Kanals rausgefunden habe, es macht ein Unterschied wie der Laser im Lightburn eingebunden wird. Dazu schaut bitte einfach das Video an.
• Ebenso kommt es auch vor, dass plötzlich die Laserleistung nicht mehr vorhanden ist. Das war bei vielen Leuten auch der Fall. Bitte kontrolliert dazu, ob der S-Wert in den Geräteeinstellungen auf 1000 steht. Sowas kommt oft nach einem Update von Lightburn vor.



• Erste Laser Versuche – Was kann alles gelasert werden? – Was  bringen die 24Watt – Atomstack X24 Pro Test – Wie gut ist die Gravurleistung?



• Wie richte ich das Laserkreuz / Positionierlaser beim X24 / A24 richtig ein?



• Wie man die Kamera des B3 Gehäuses Einrichtet

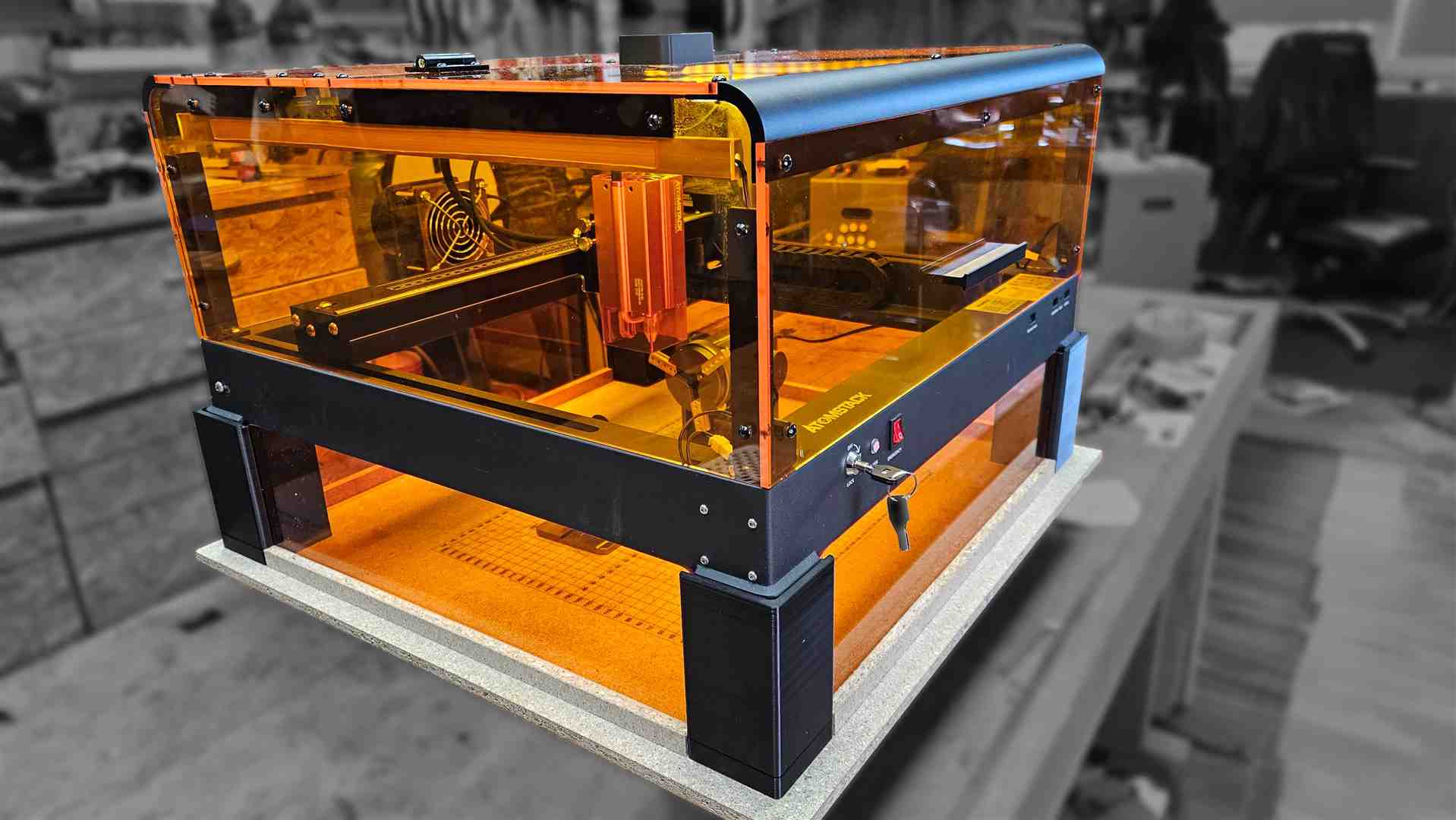

• Erhöhungsfüße mit Erweiterung des Laserschutzgehäuses Atomstack B3 – 3D Dateien siehe bei  Download





Lasern mit dem Atomstack X24 / A24 Pro. Hier einige Beispiele mit Werten aus dem Video

Achtung die angegebenen Werte gelten für den X24 mit 24 Watt. Solltet Ihr Euch mit Eurem Laser unsicher von den Werten sein, empfehle ich Euch einen Speed und Powertest. Diesen könnt Ihr ebenso kostenlos Downloaden. Alle Sachen zum Lasern habe ich mit verlinkt. Atomstack X24 Pro Test

Achtung: Ich empfehlen Euch den Laser nicht oder eher selten mit 100% Leistung zu fahren.







Schneiden mit dem Diodenlaser  Atomstack X24



Alle Werte sind nur Richtwerte und können je nach Holz – Qualität und Material abweichen. Mit diesen Werten habe ich gute Ergebnisse bekommen. Allerdings können die Werte auch angepasst werden um auf das gleiche Ergebnis zu kommen. Viele Materialien lassen sich auch mit einer höheren Geschwindigkeit lasern.

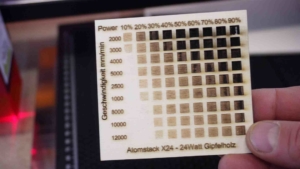

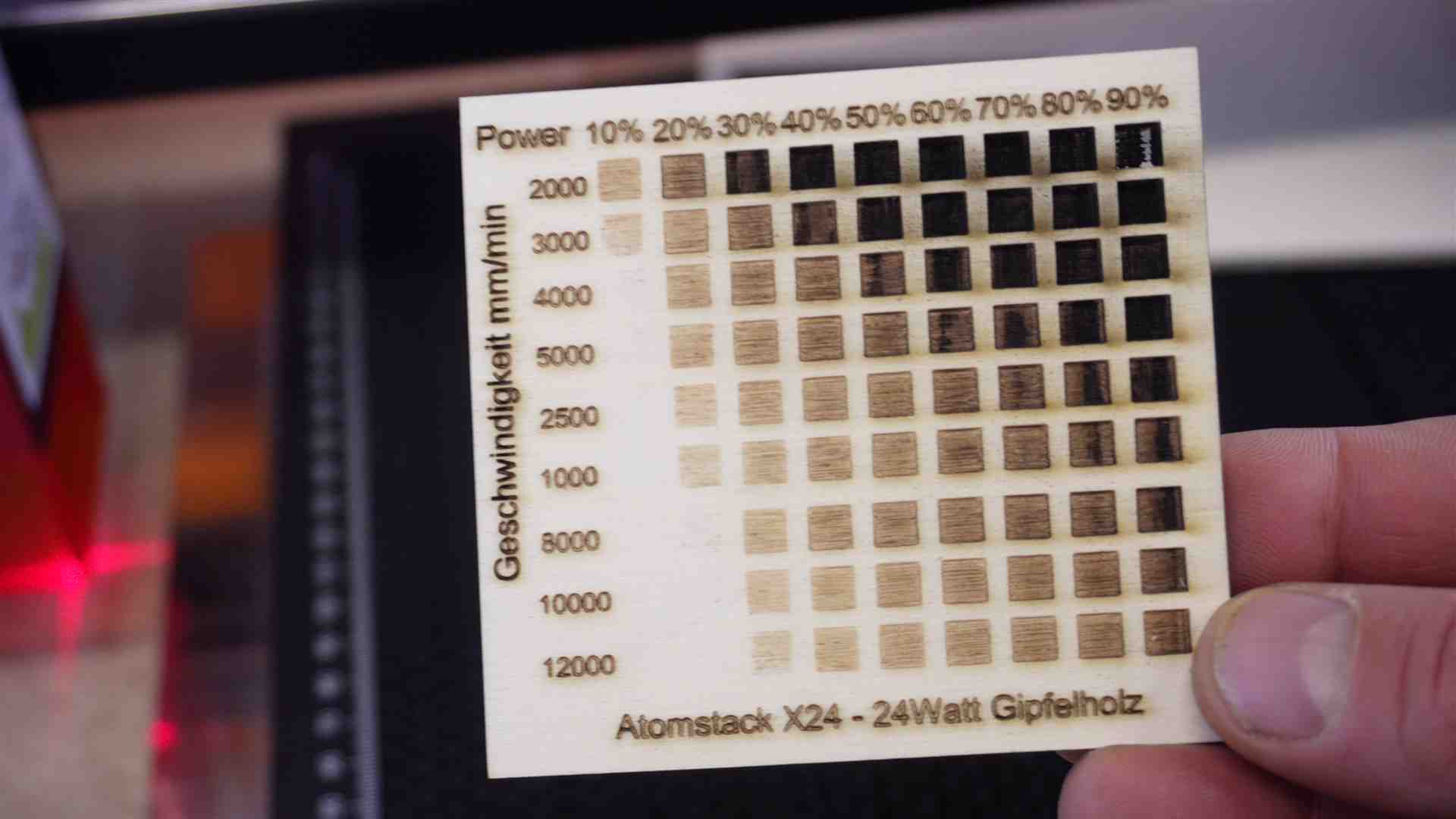

 – Speed und Powertest Pappel Sperrholz

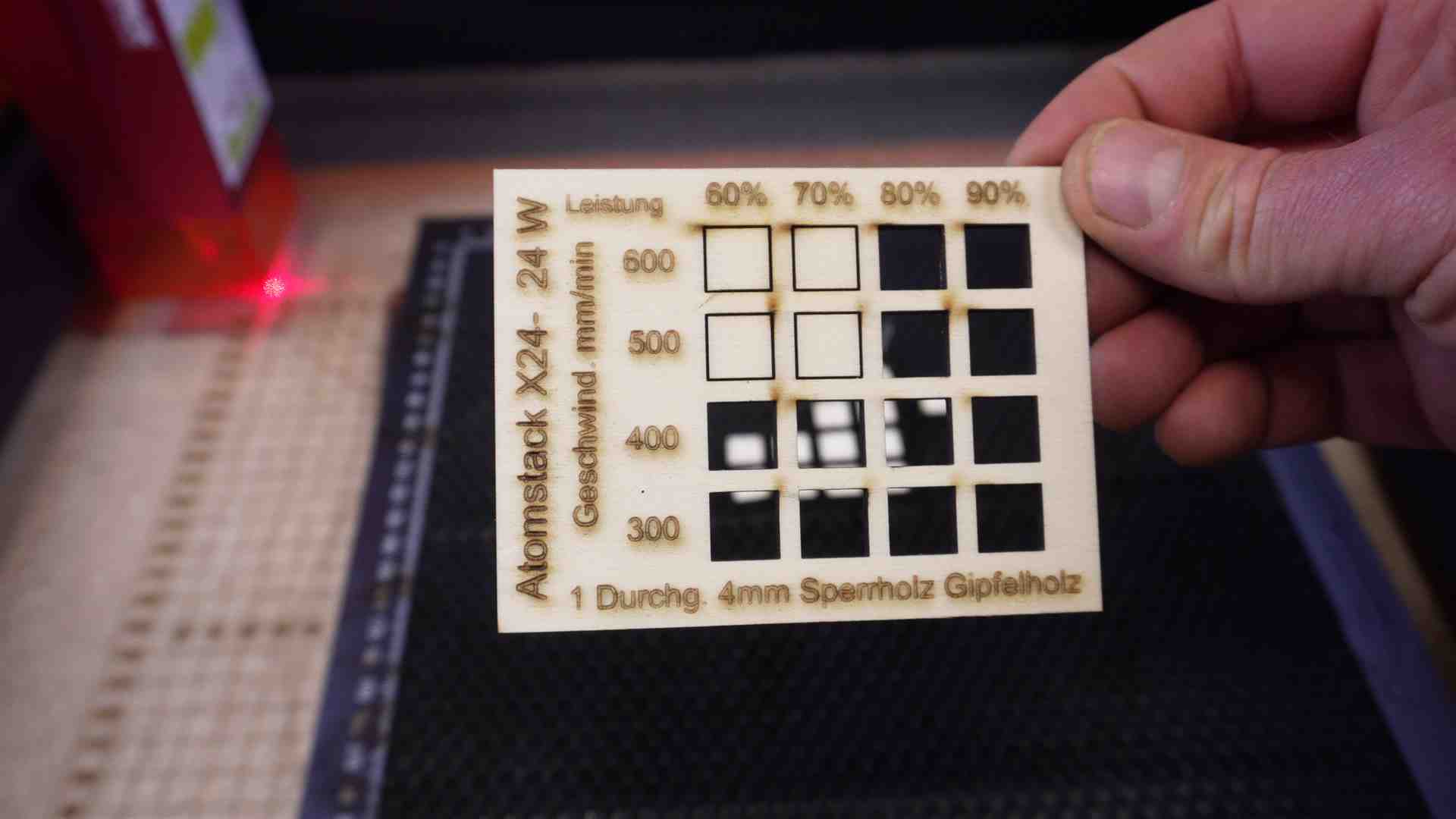

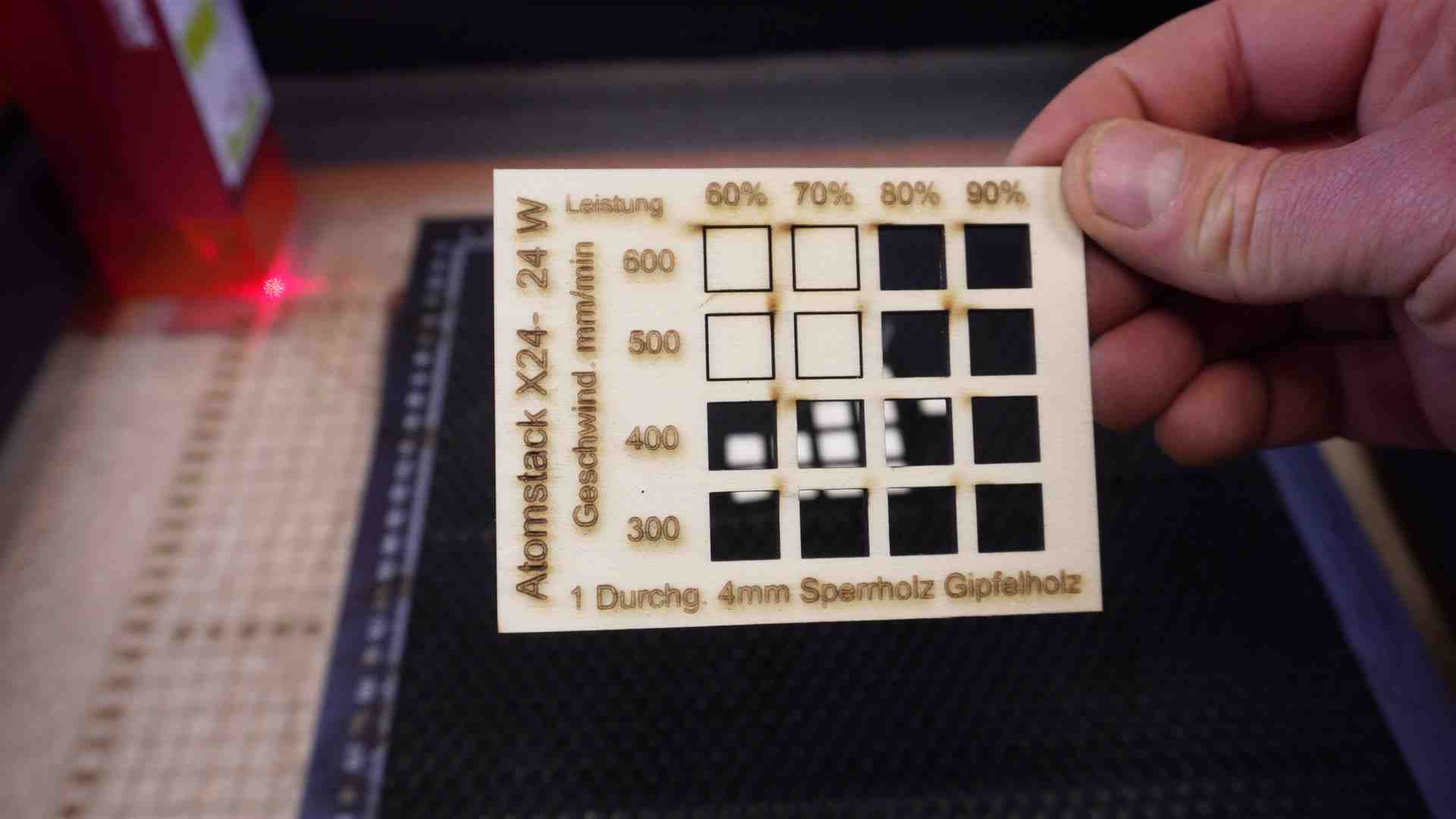

 – Schnitttest 4mm Pappel Sperrholz  1 Durchgang

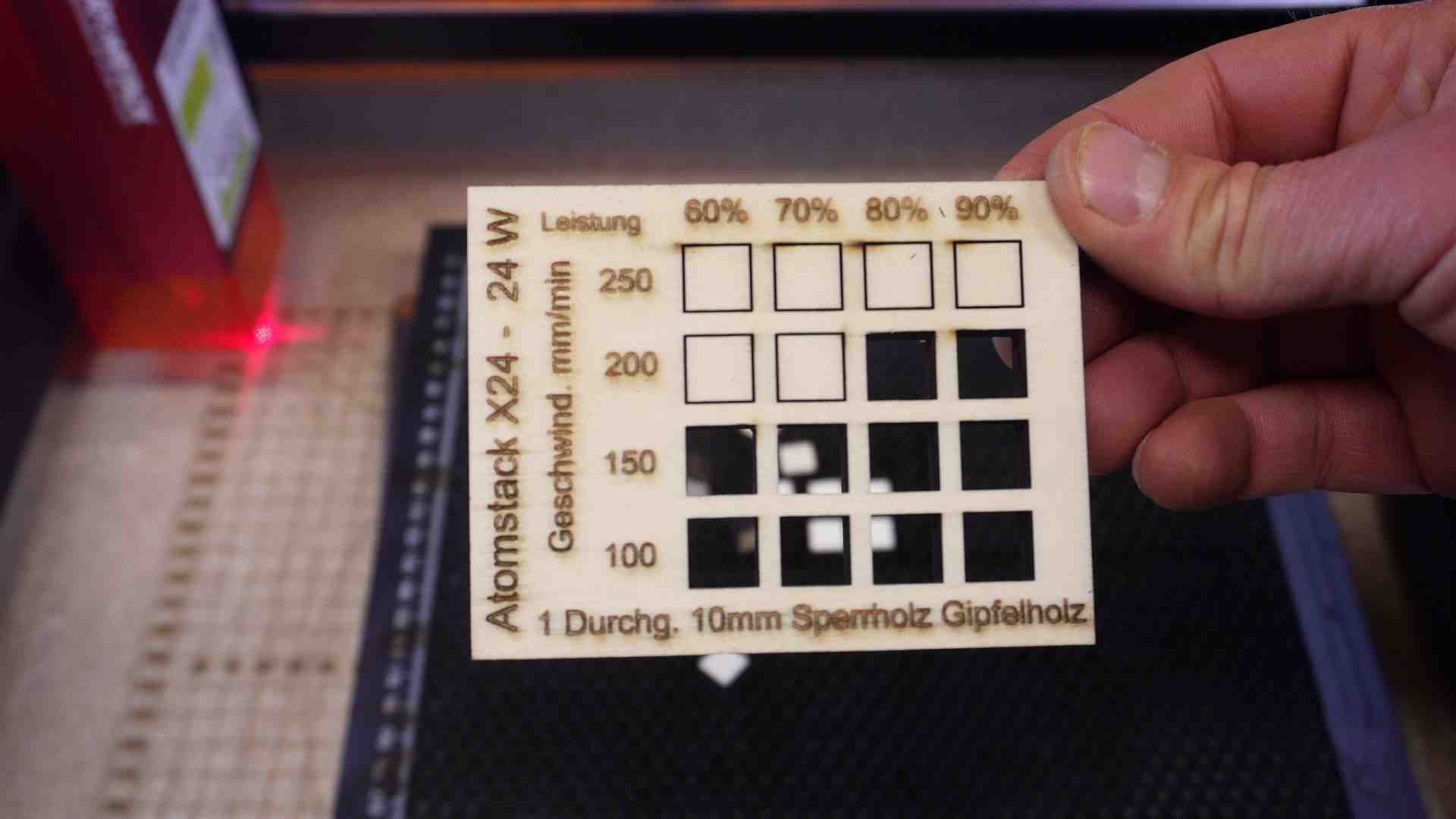

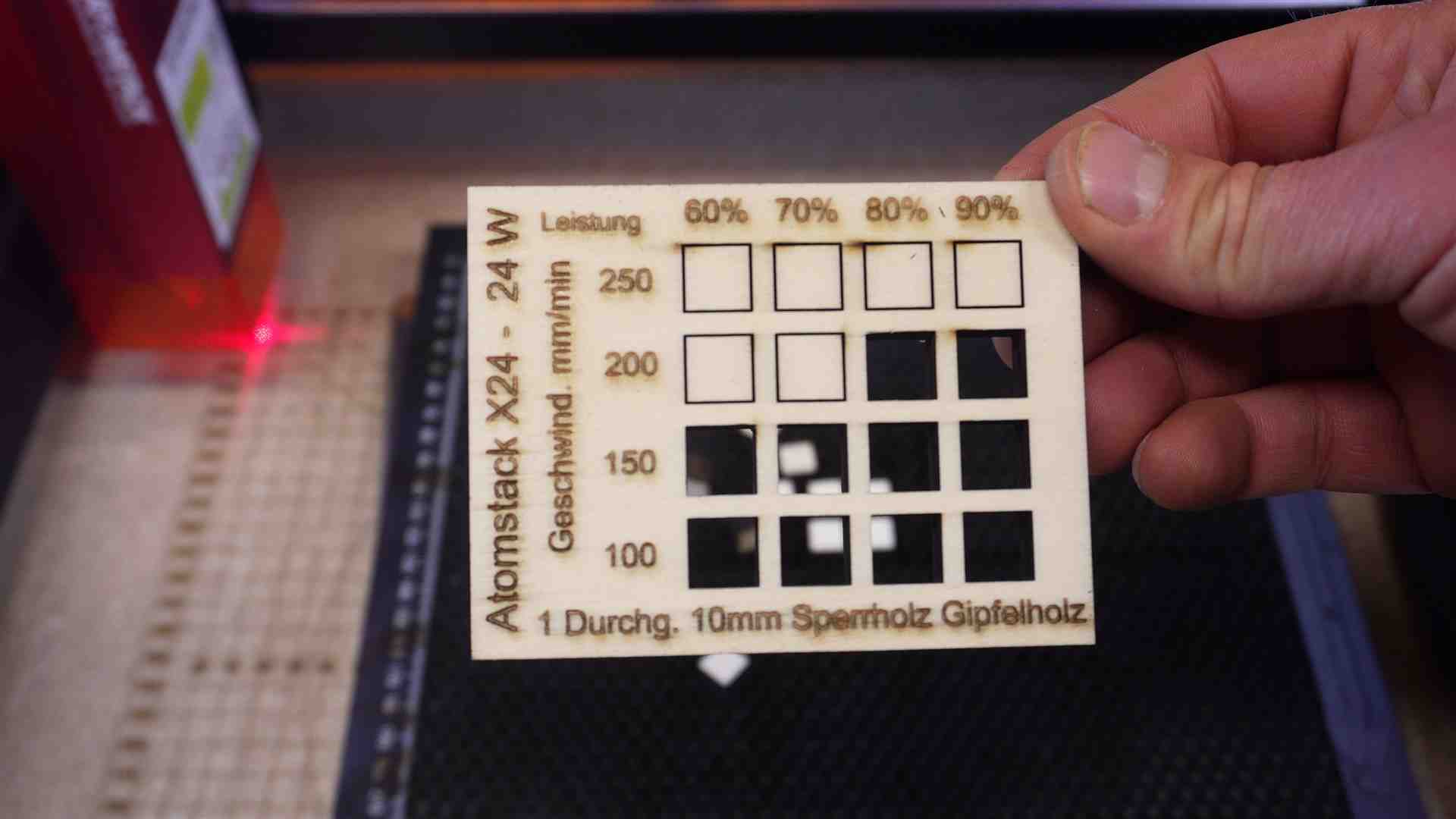

 – Schnitttest 10mm Pappel Sperrholz 1 Durchgang

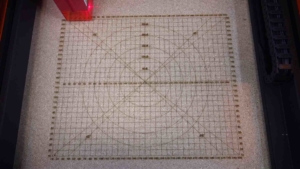

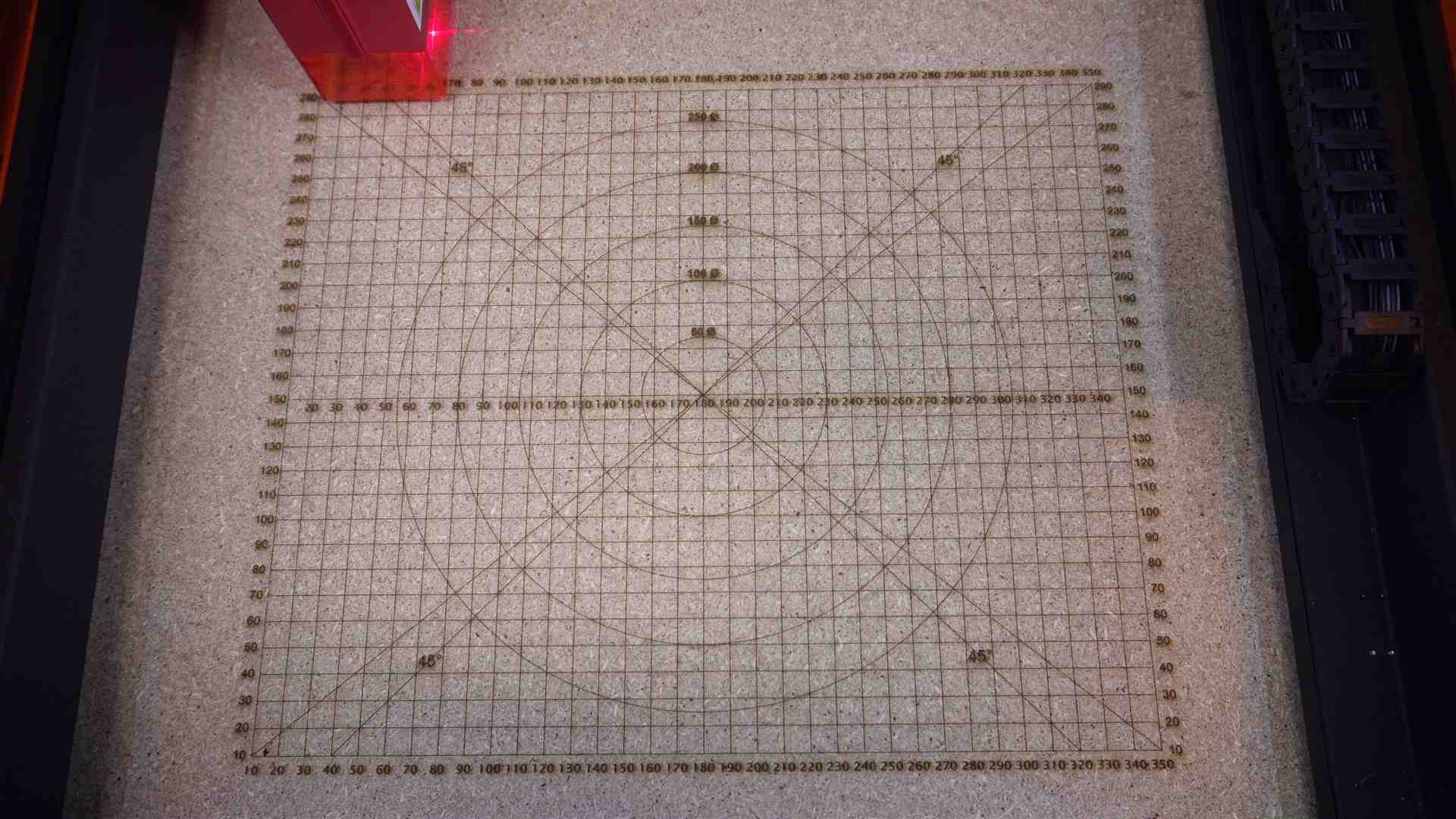

 – Koordinatengitter – Laser Gitter zum kostenlosen Download (siehe unten)

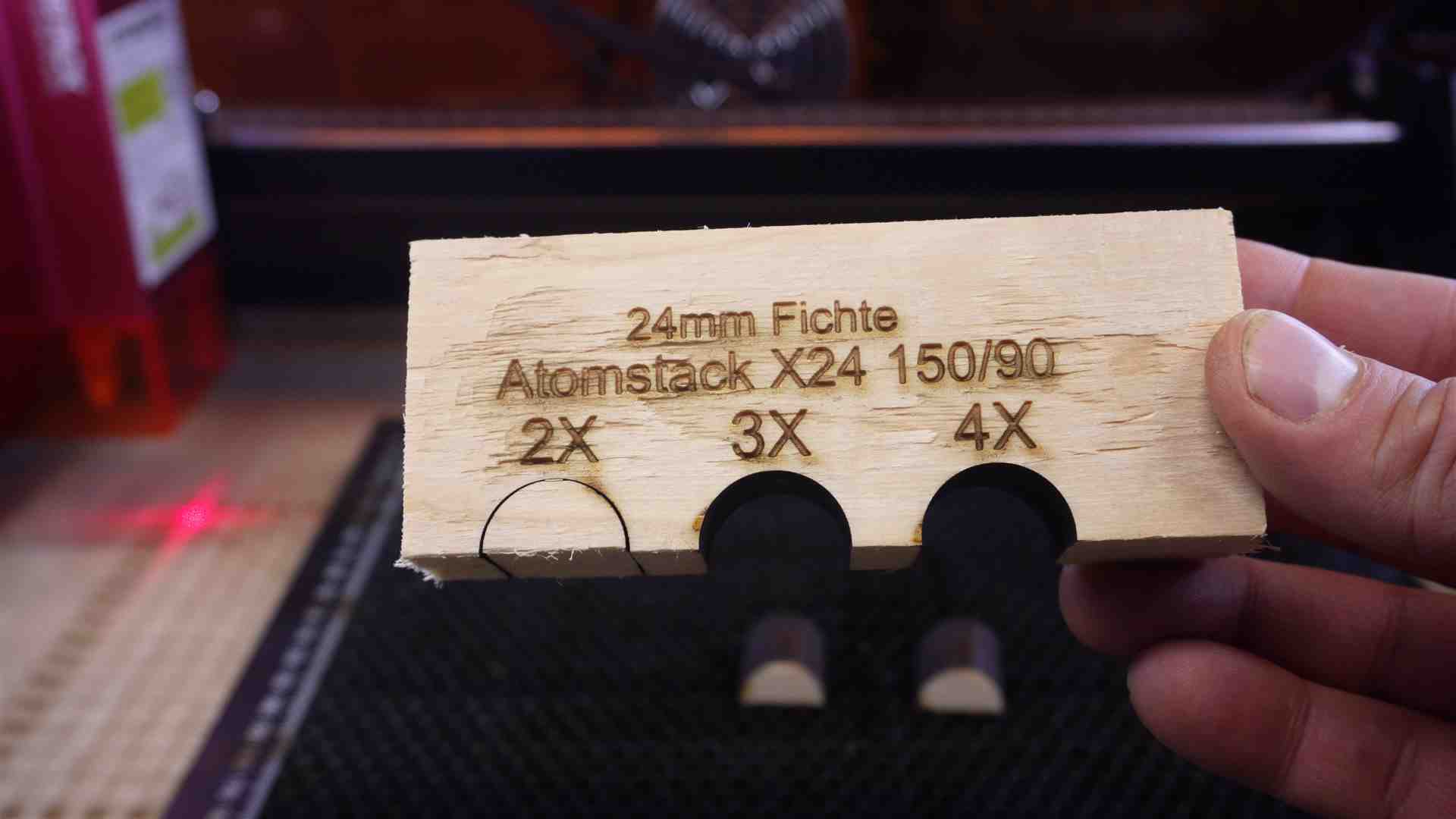

 – Fichte 19mm:  150 mm/min / 90 % Power – 2 Durchgänge (X20: 200 mm/min / 100 % Power – 3-4 Durchgänge

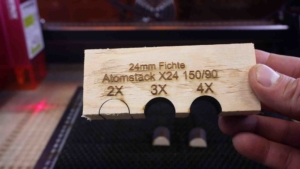

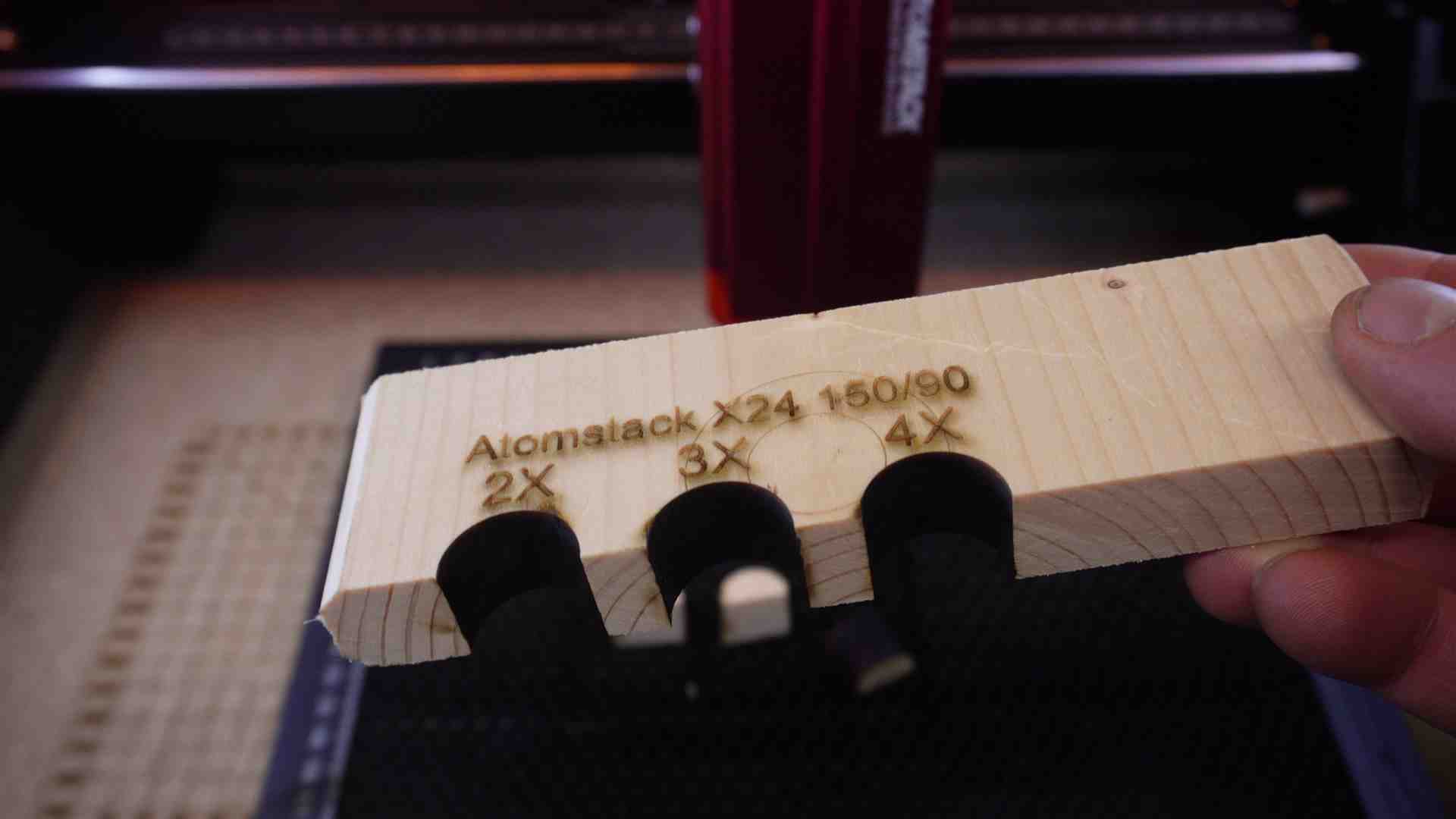

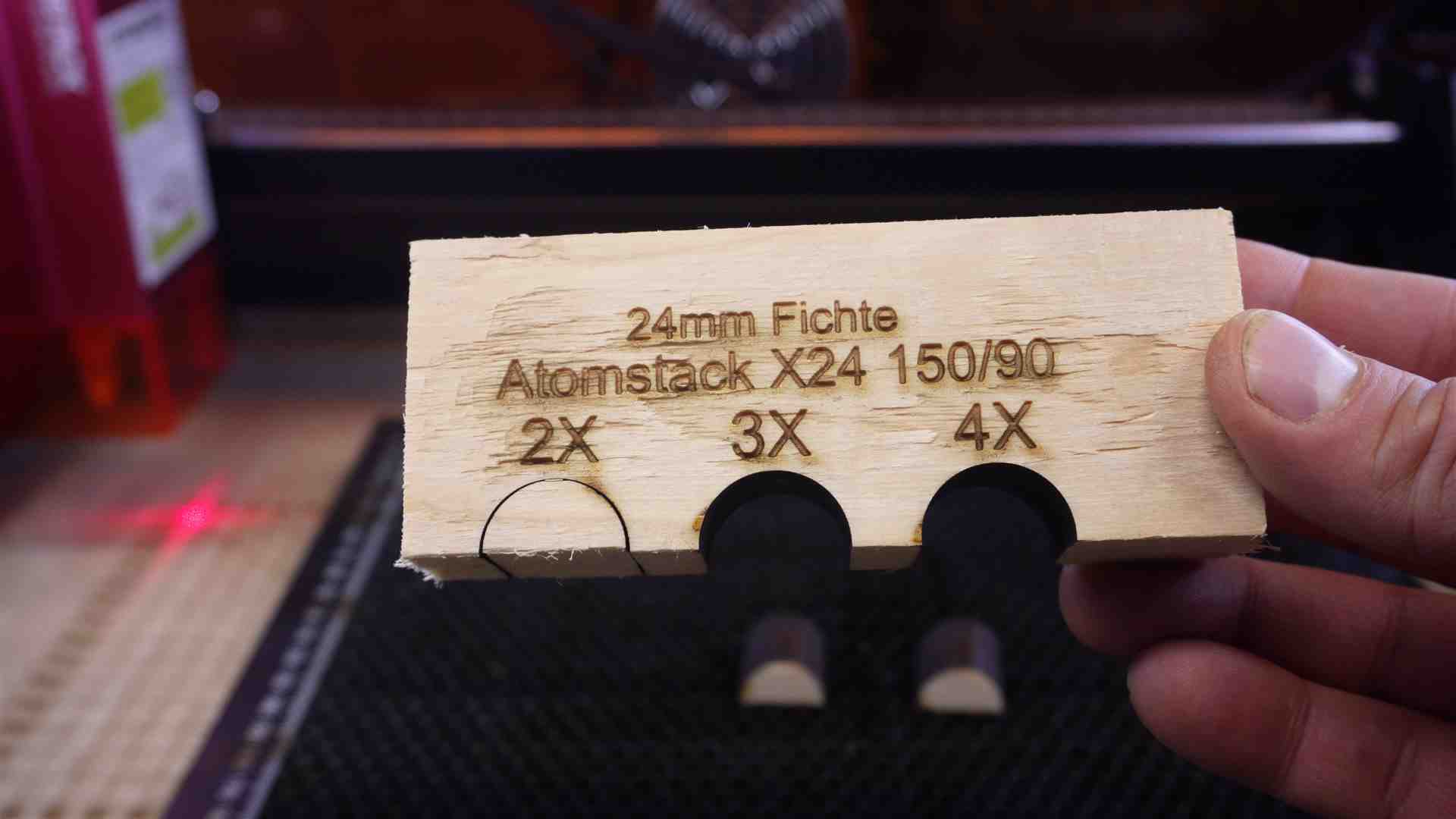

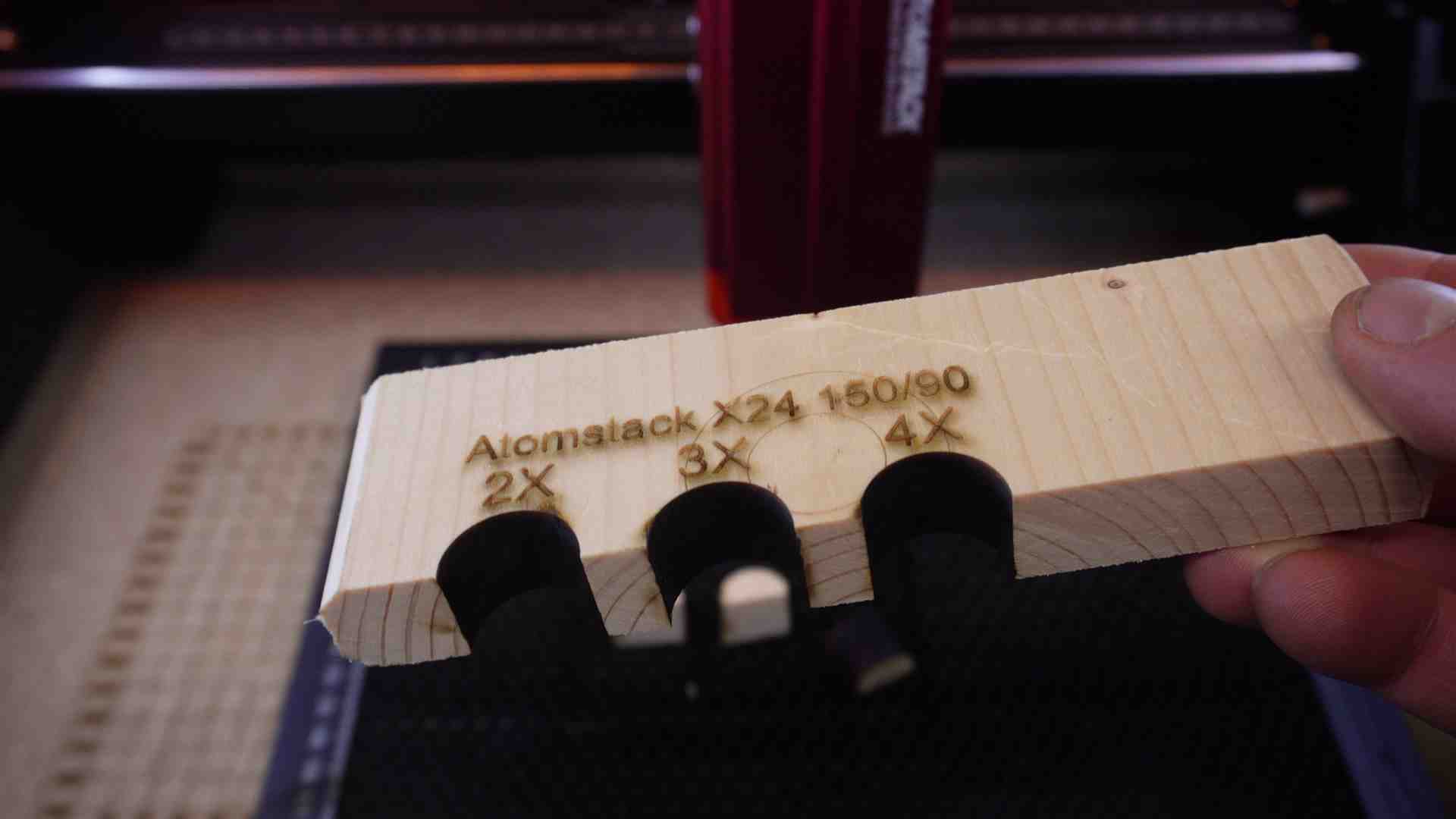

 – Fichte 24mm: 150 mm/min / 90 % Power – 3 Durchgänge (X20: 200 mm/min / 100 % Power – 6-8 Durchgänge

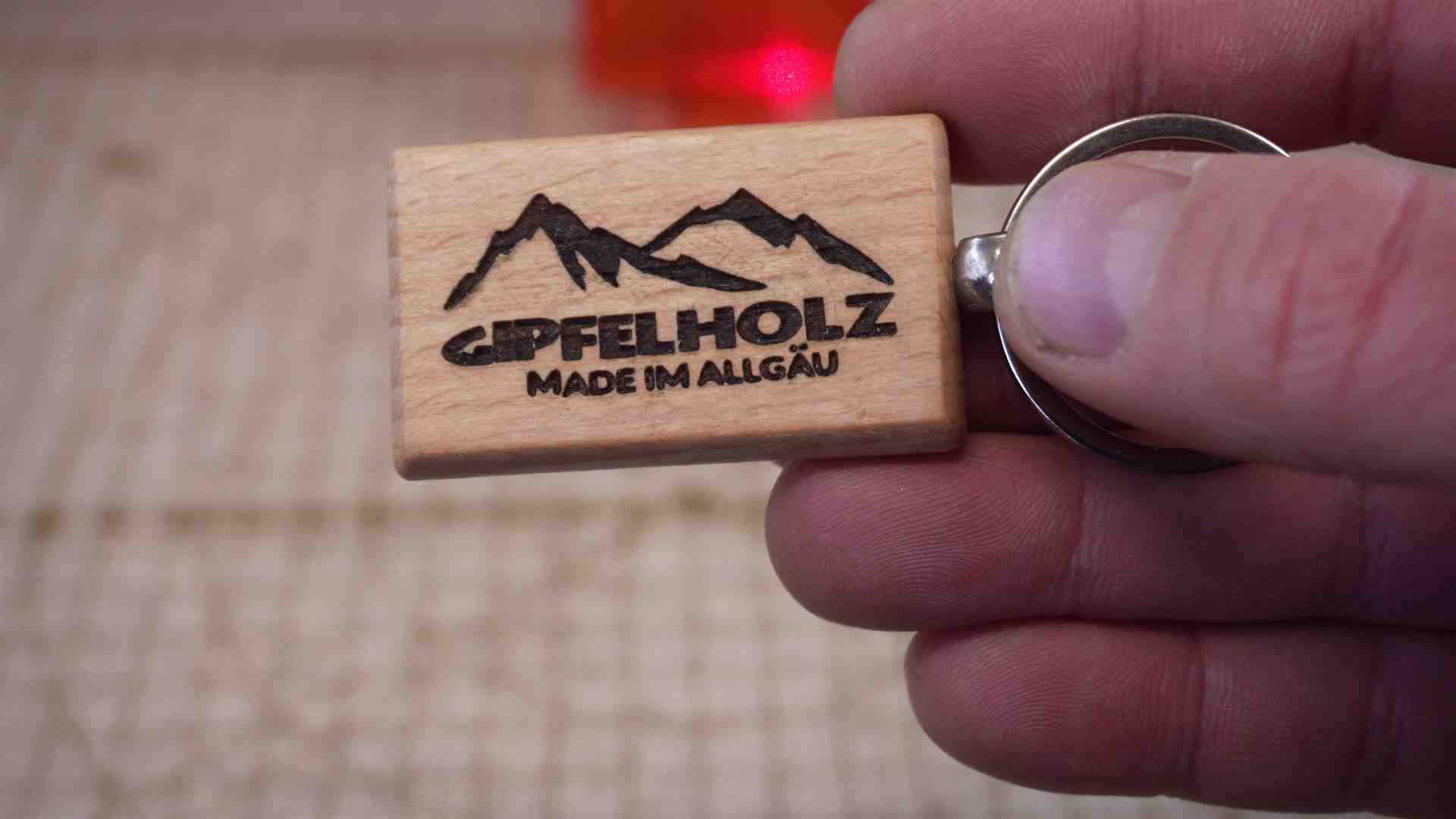

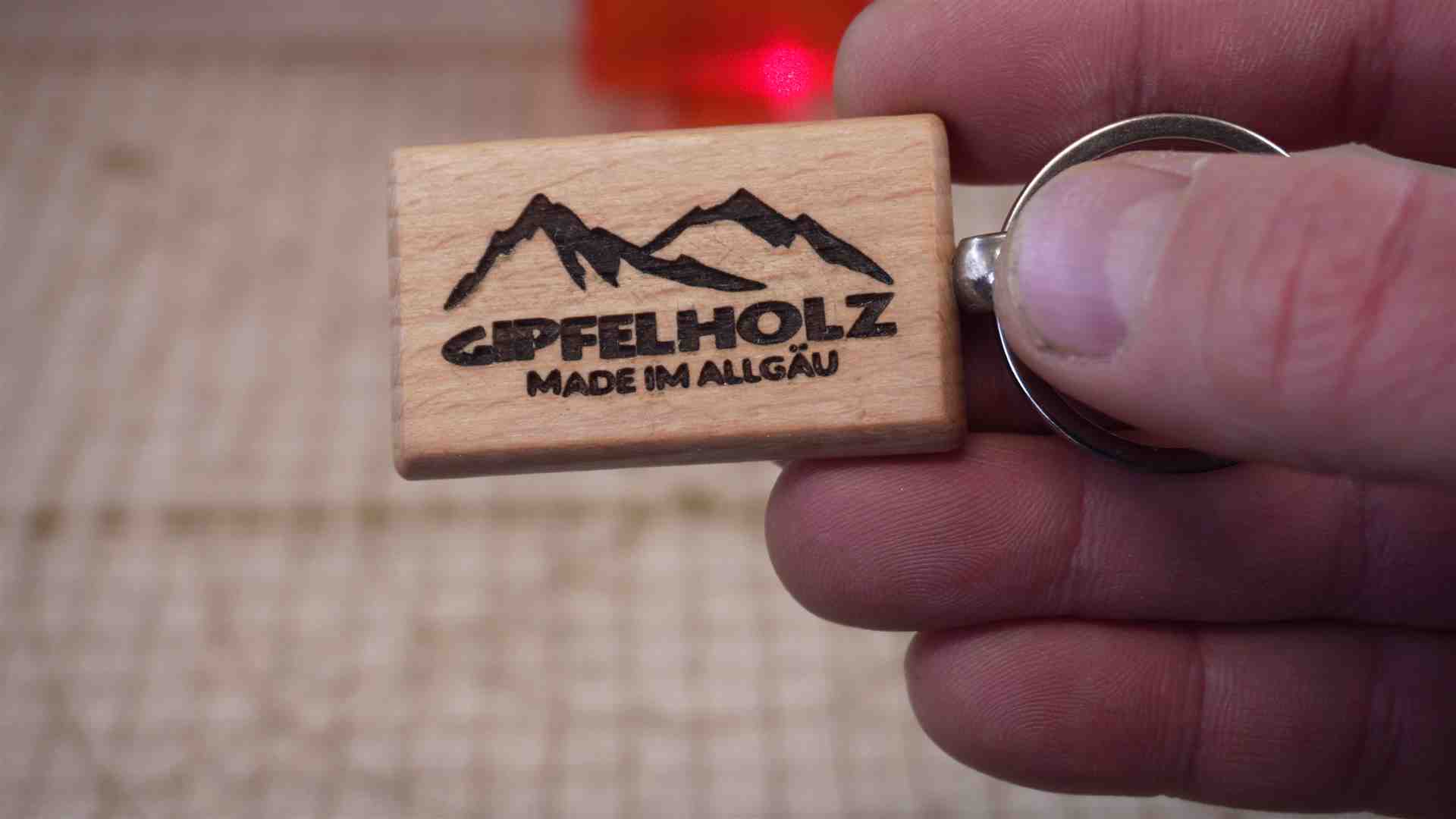

– Holz Anhänger Logo Gravur –  5000 mm/min / 60 % Power – Zeilenintervall 0,08

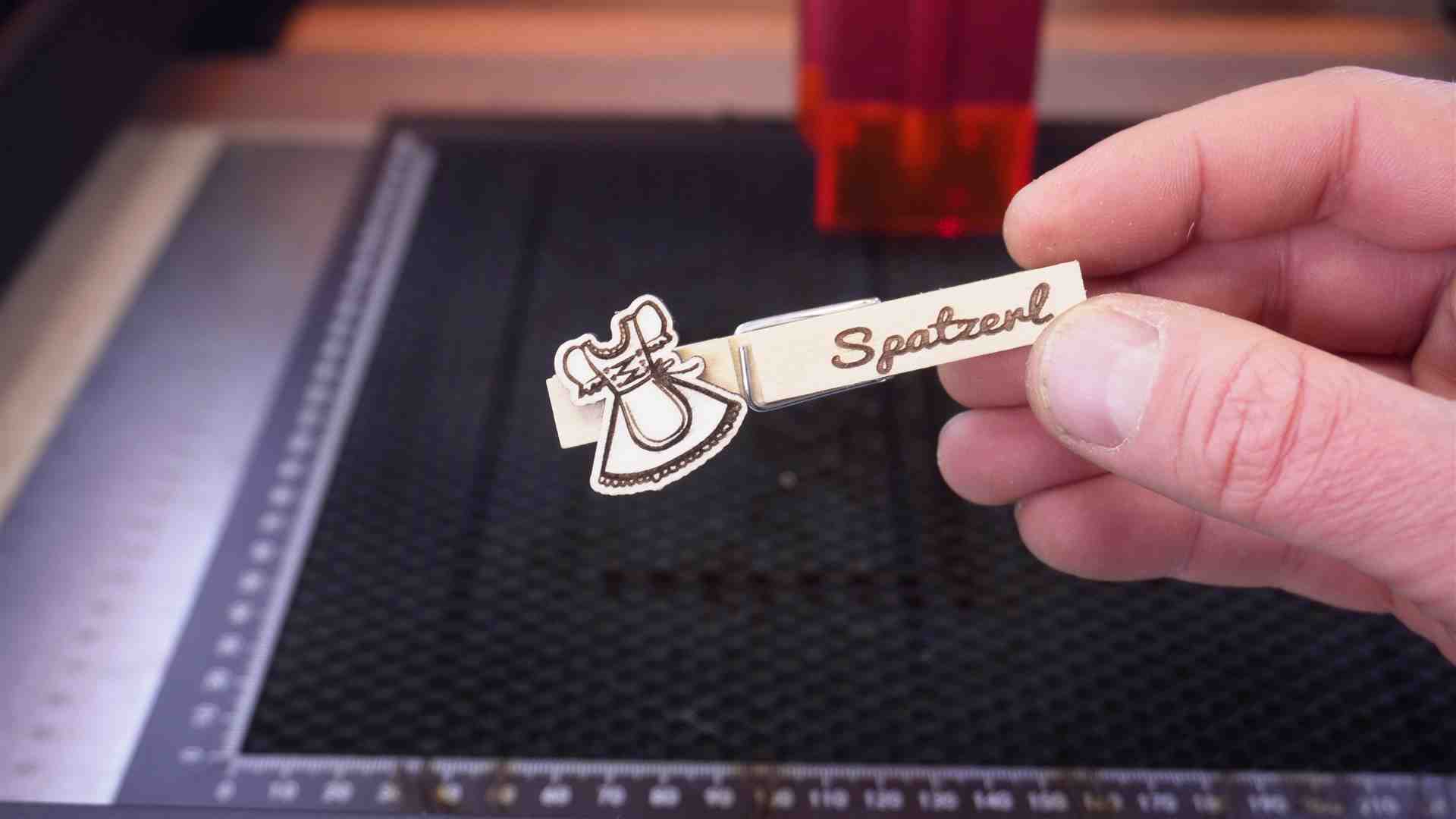

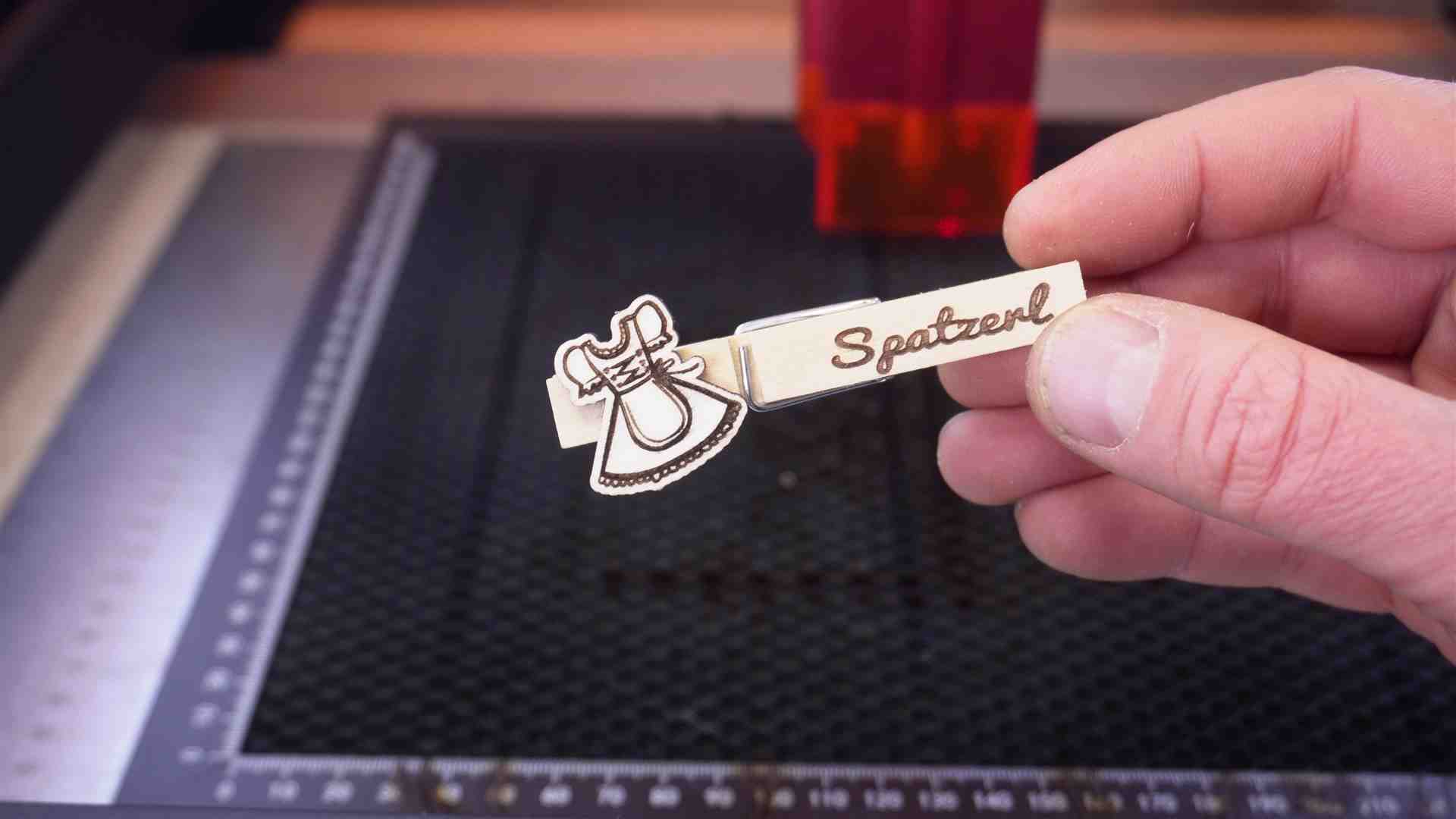

– Wäscheklammer Anhänger mit Spruch und Bild – 6000 mm/min / 50 % Power – Zeilenintervall 0,500

– Dirndl – 6000 mm/min / 50 % Power – Zeilenintervall 0,400 – Schnitt bei 3mm Pappel 600 mm/min / 70 %





Schiefer gravieren mit dem Atomstack X24 Pro – A24 Pro

Schiefer ist sehr einfach zu gravieren. Vorher habe ich den Schiefer mit einer Schicht matten Lack beschichtet. Wunschmotiv einfach lasern, danach noch mit einer Schicht mattem Lack überzogen.

Schiefer Untersetzer kaufen*

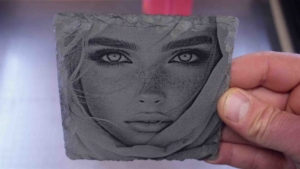

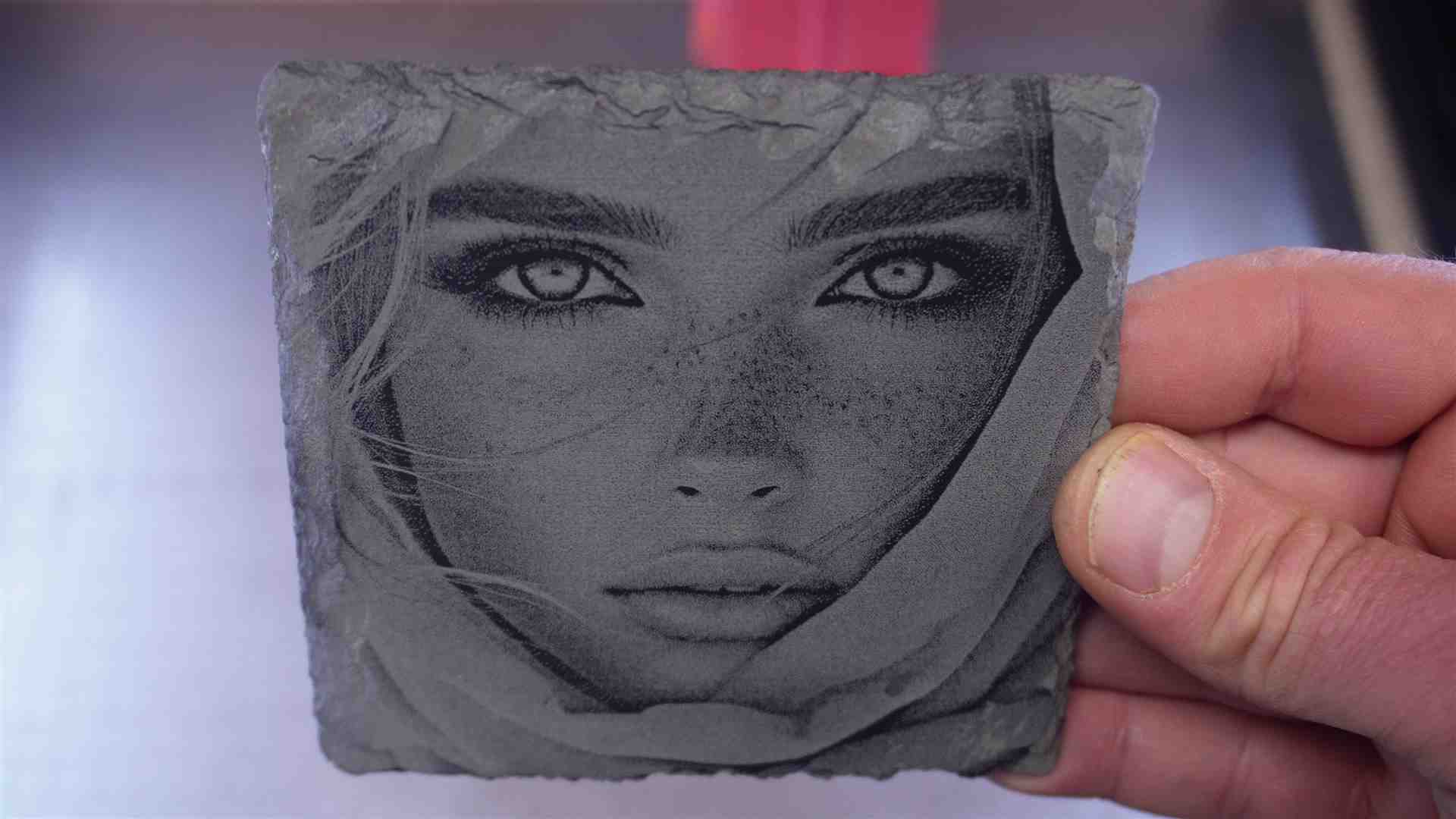

Bilder dagegen sind schon schwerer zu gravieren. Dazu muss man einfach die richtige Einstellung finden.

Wichtig ist die Bearbeitung des Fotos. Dieses sollte einen hohen Kontrast haben. Das Foto wurde in Image-R bearbeitet – Uploaden – Größe und DPI einstellen. DPI nehmen ich meistens 218 DPI . Bei Material Norton Black Slate – speichern unter bmp Datei. In diesem Mode wandelt Image-R wird das Bild automatisch auf negativ um. In Lightburn muss man nur noch auf Pass-Throught stellen und mit der richtigen Geschwindigkeit und Power laser. Eine genaue Erklärung gibt es auch auf Image-R



 – 5000 mm/min / 20 % Power – 320 DPI

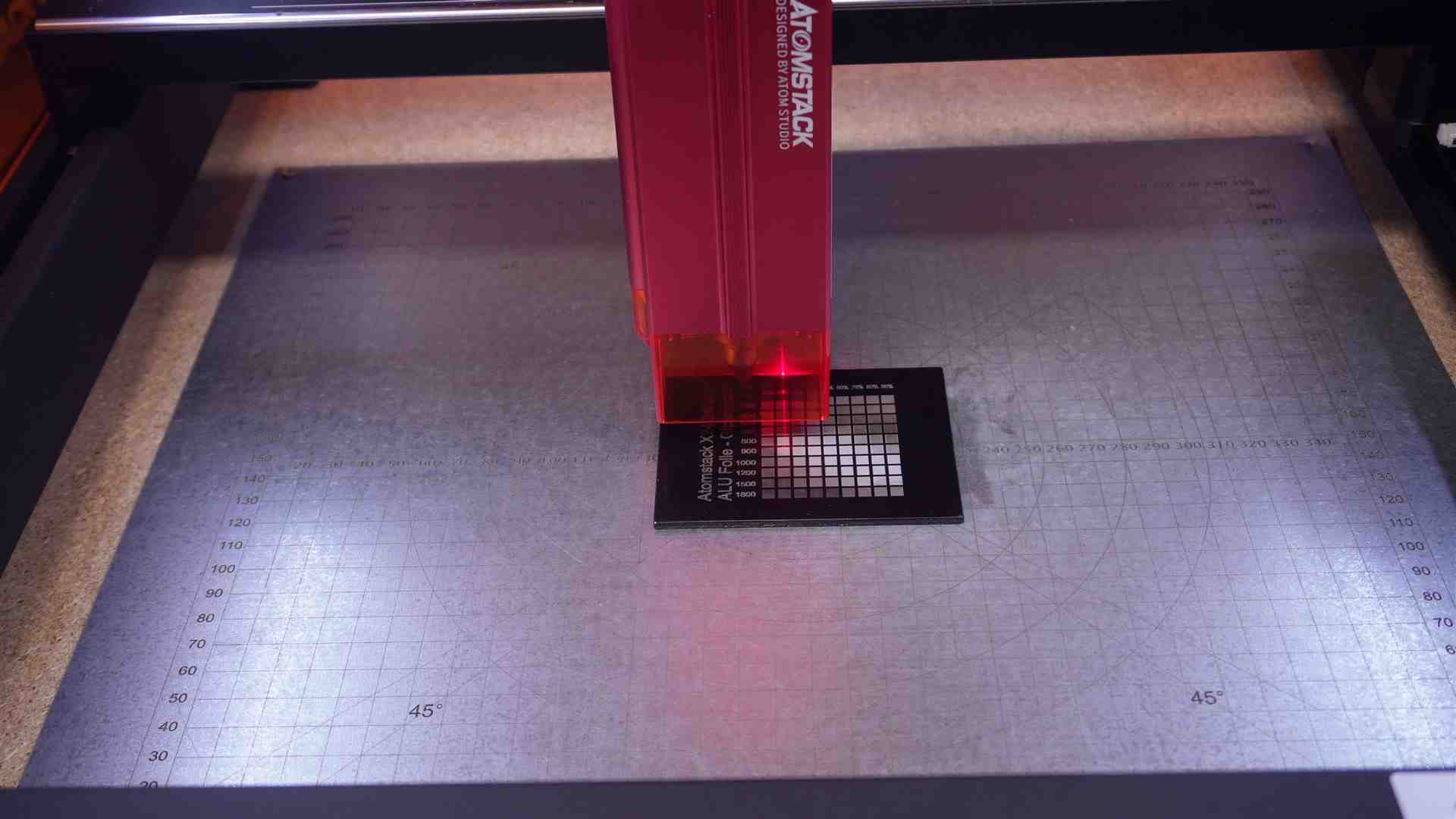

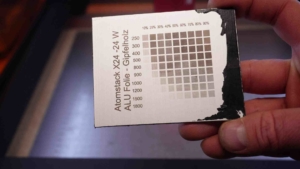

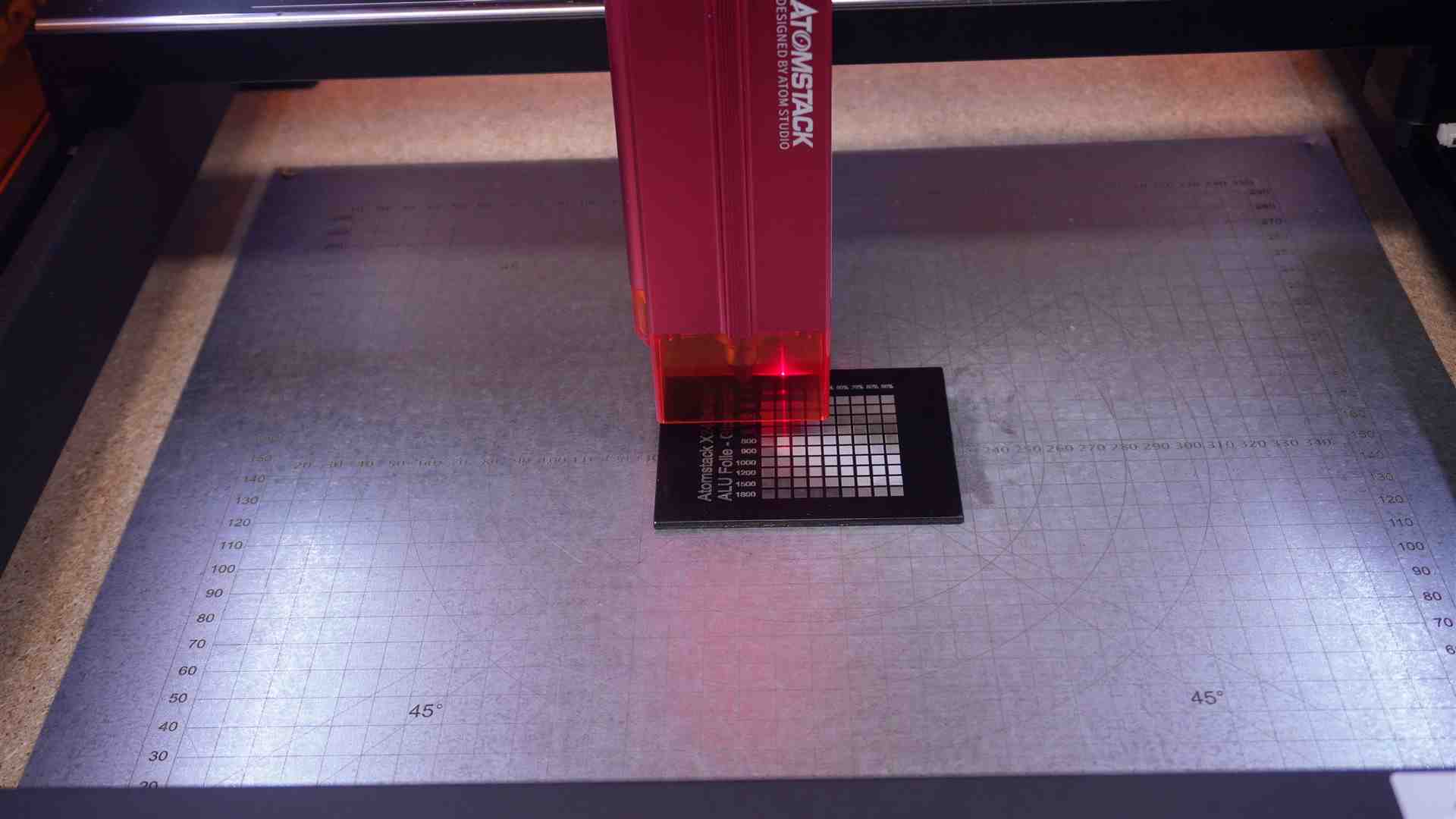

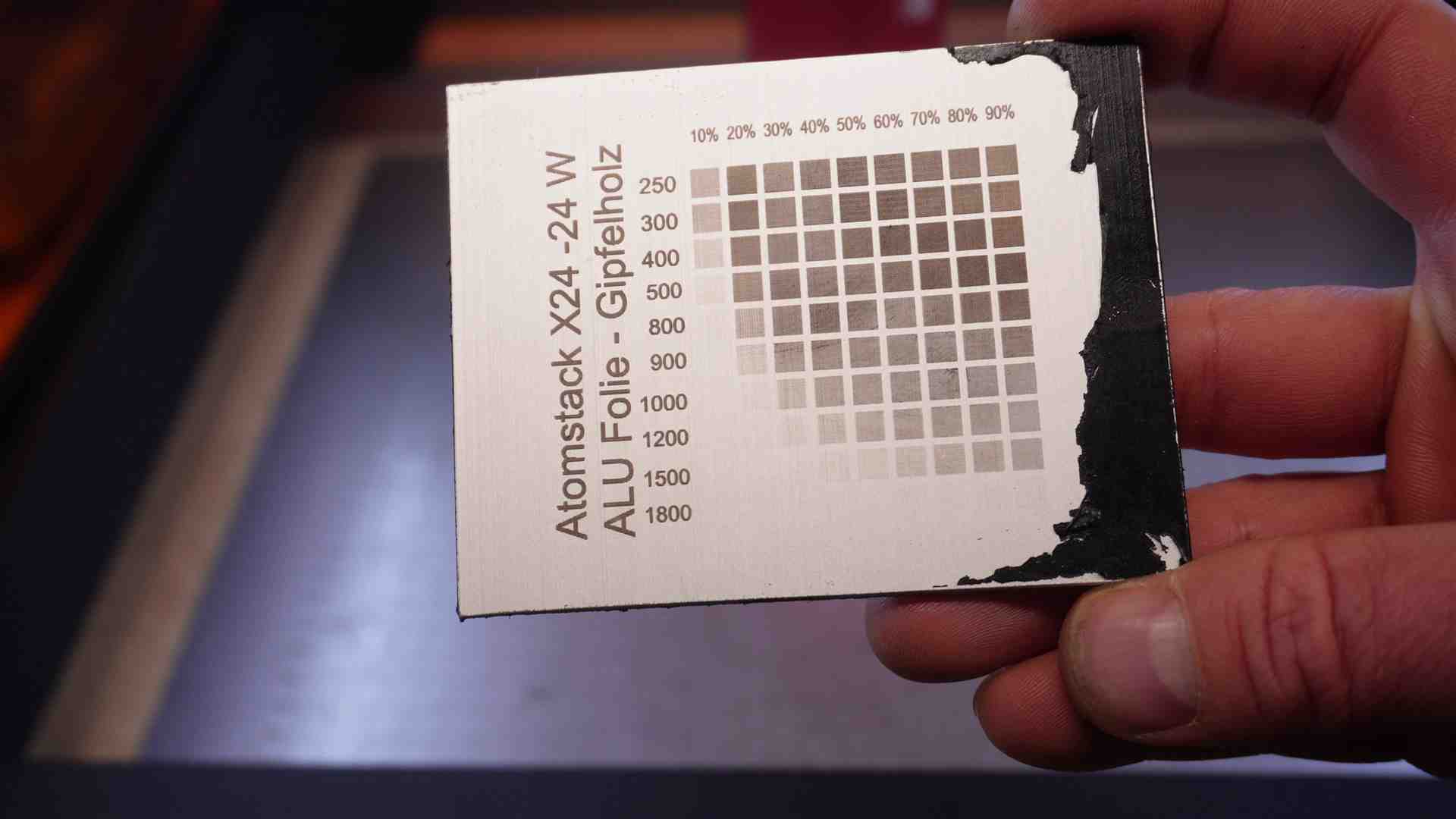

Alu Lasern – markieren mit Folien Spray

Verwendet wurde handelübliches eloxiertes Alu – Diese wird mit dem Folienspray vorbehandelt. Achtung ich habe nur gute Erfahrungen mit dem verlinktem Spray *

Ich habe ein weiteres Video gemacht, wie Stahl, Edelstahl und Alu mit verschiedenen Sprays markiert werden können. Alternative Laser Markierungssprays im Test . Schaut es Euch unbedingt an.

Nach dem Lasern könnt Ihr die Folie ganz leicht abrubbeln oder mit Alkohol abputzen… fertig. Die Schrift lässt sich nicht mehr entfernen.



Speed und Powertest Atomstack X24

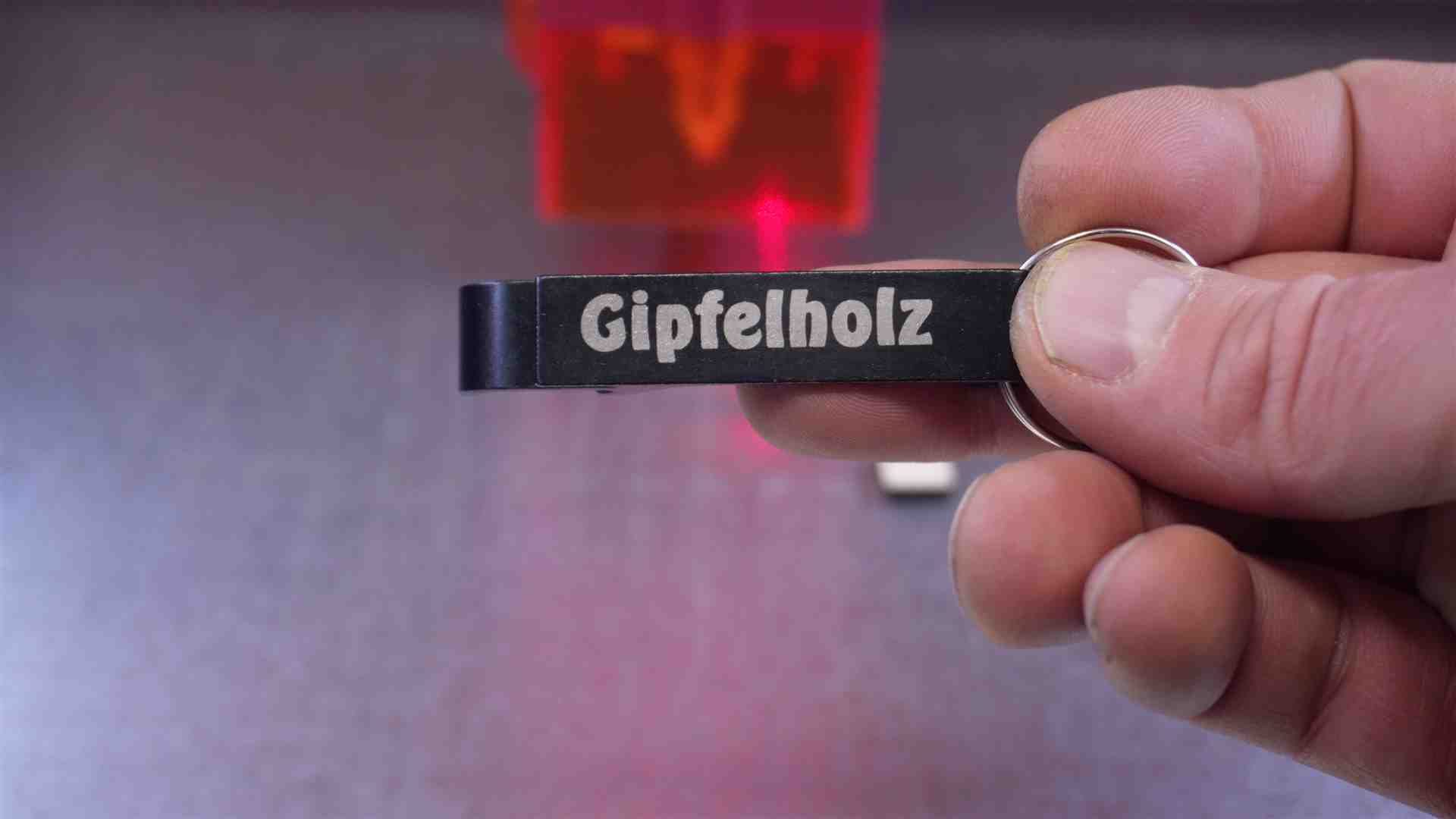

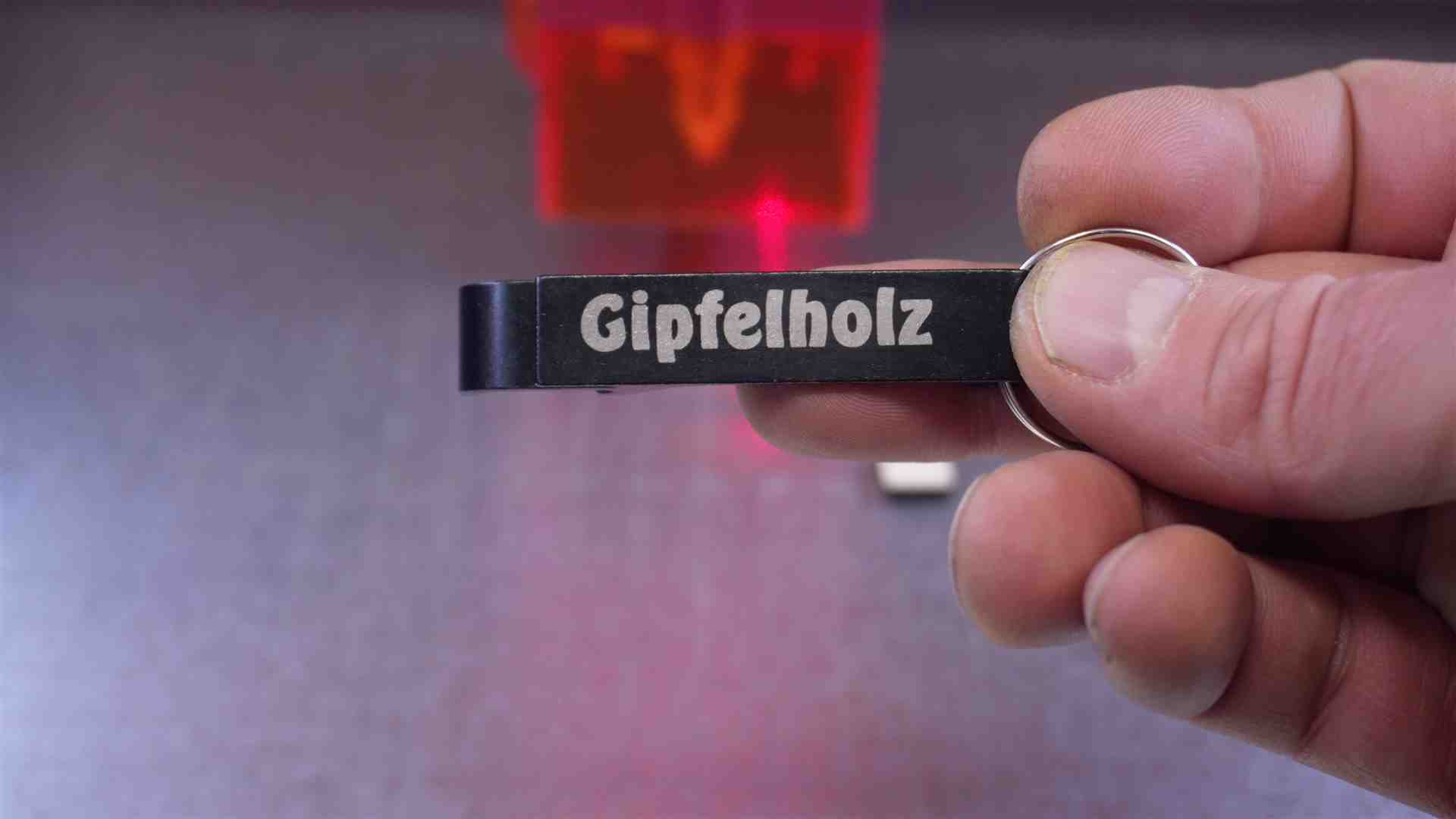

– Flaschenöffner Alu eloxiert – 3000 mm/min / 60 % Power – Zeilenintervall 0,04

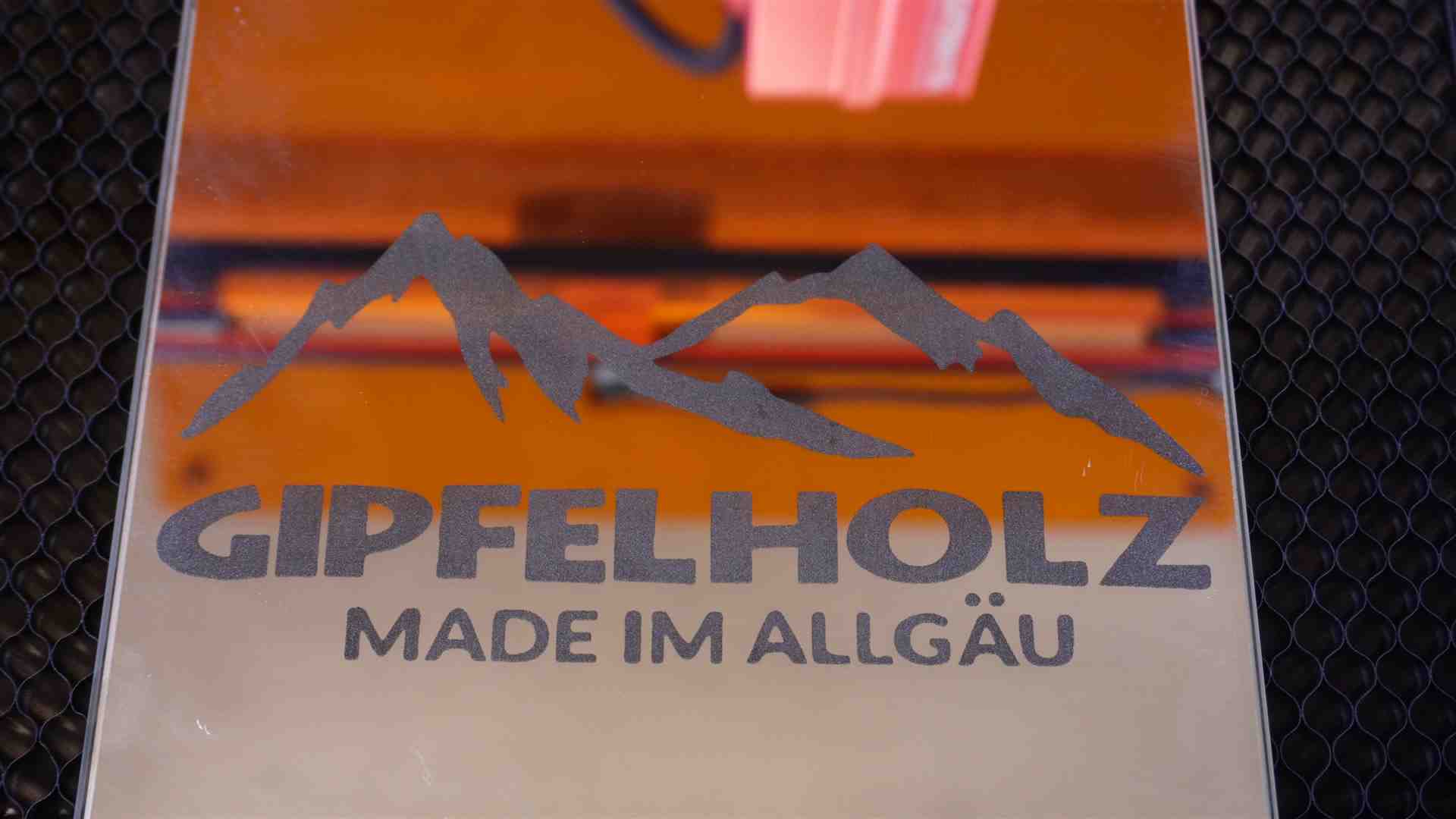

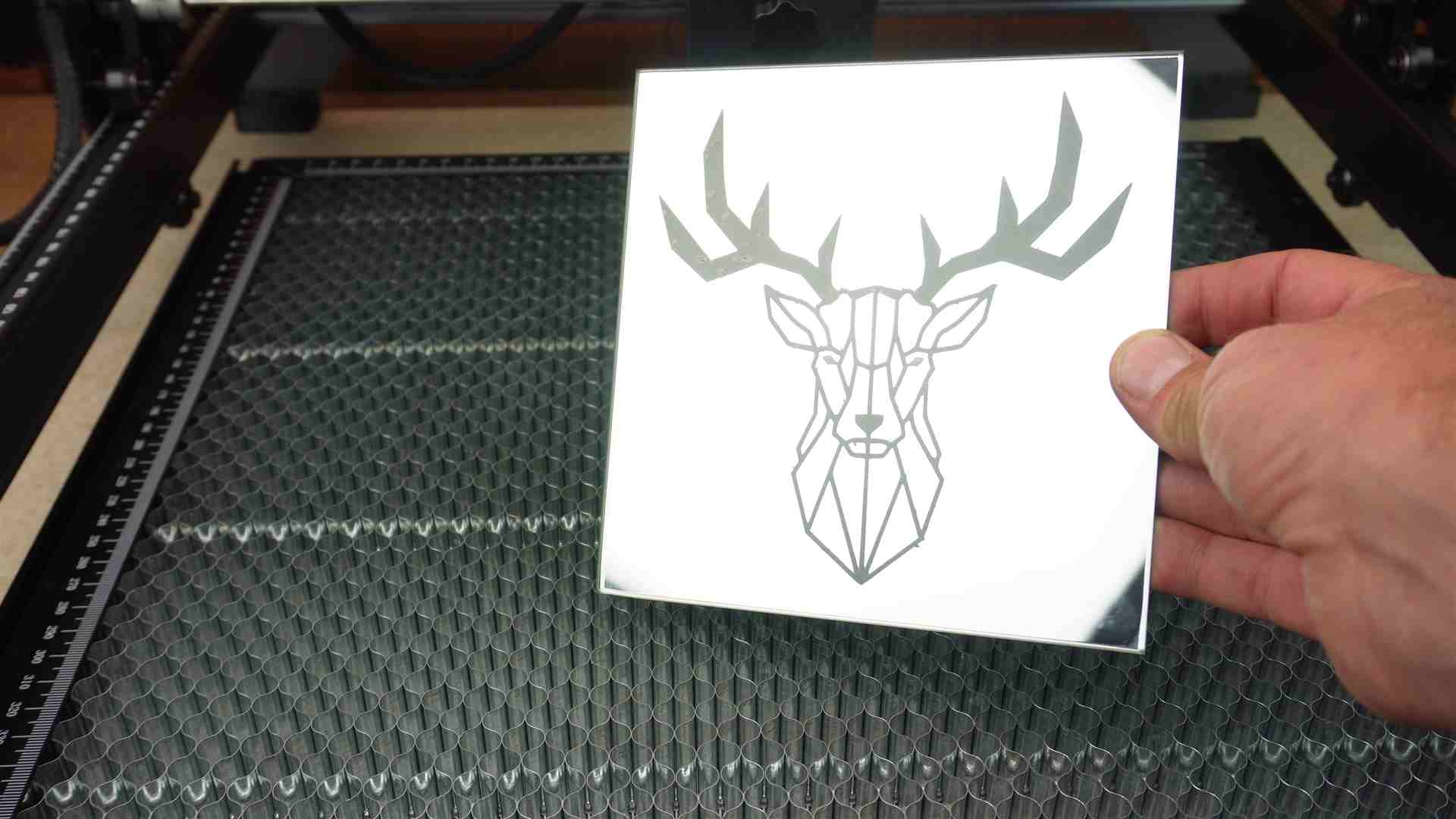

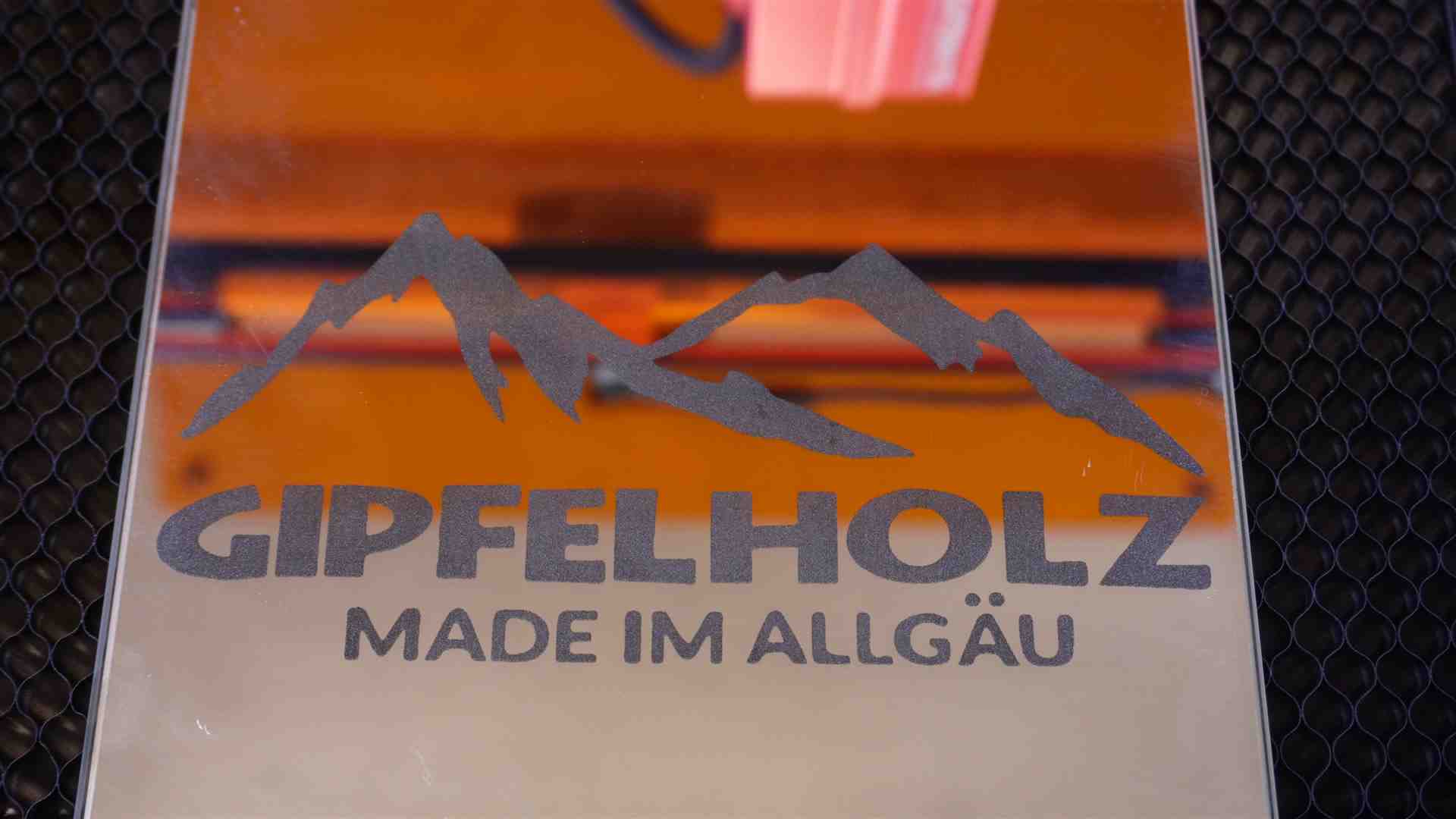

Spiegel gravieren mit dem Atomstack X24 Pro – A24 Pro

Je nach dicke der Spiegelrückseite können sich diese Werte ändern. Bild oder Logo muss gespiegelt gelasert werden. Legt unter dem Spiegel auf jeden Fall was Laser festest. Gravur nach dem Lasern noch mit Wasser reinigen. Achtung die Werte können varieren – je nach Belagrückseite des Spiegels.

Spiegelfliesen 15×15 kaufen*



3000 mm/min / 30 % Power – Zeilenintervall 0,100

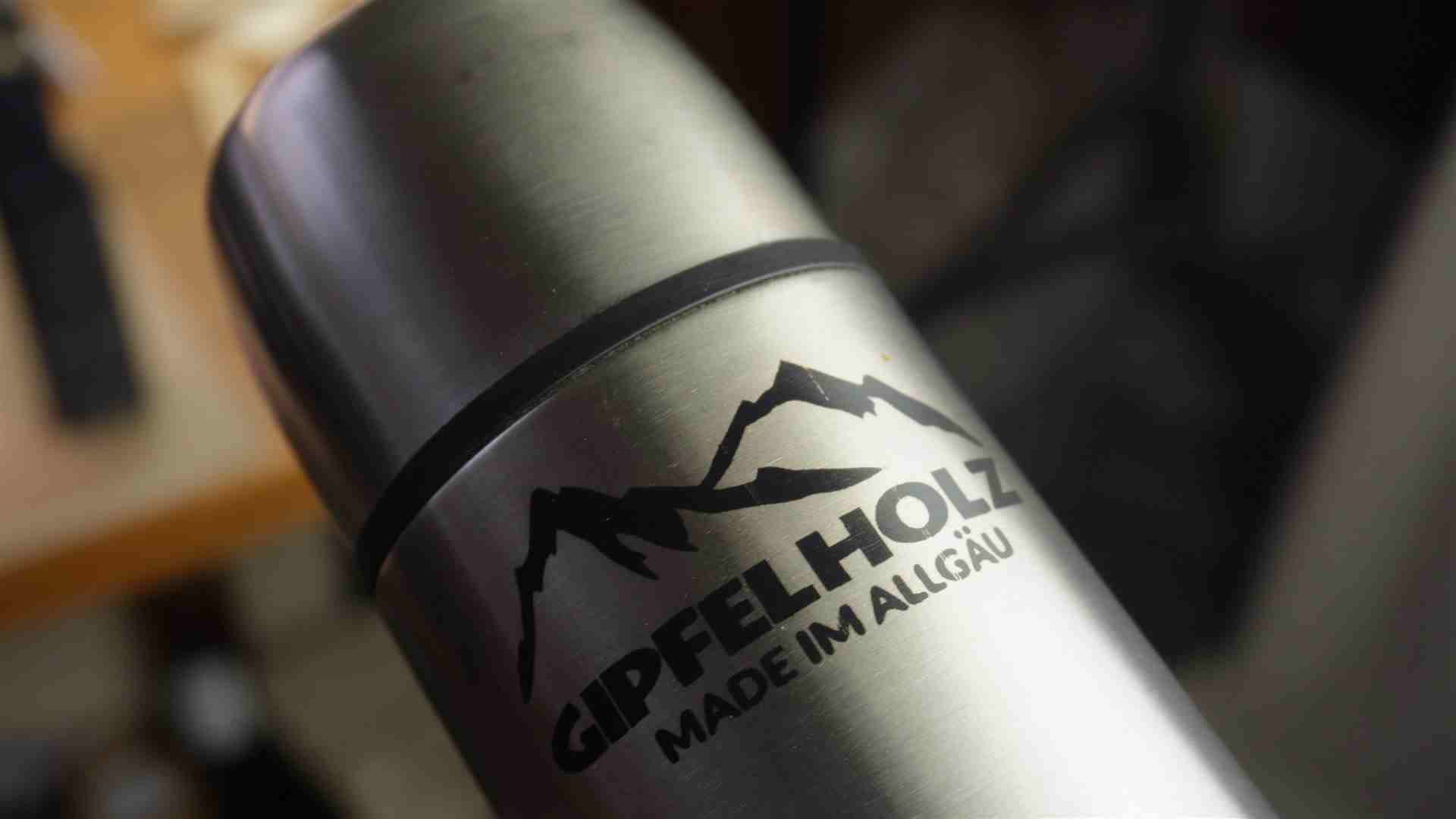

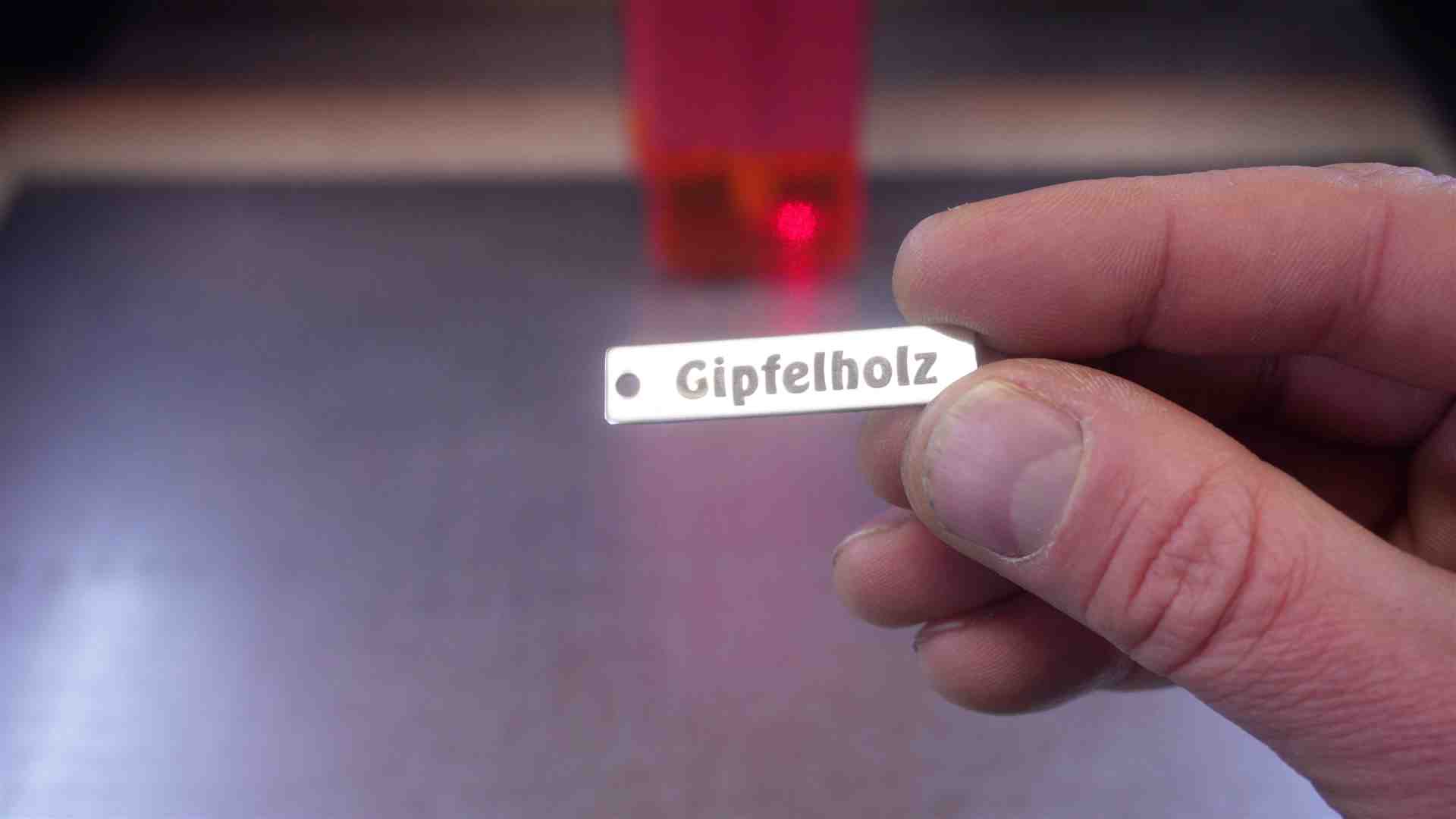

Edelstahl schwarz markieren – gravieren mit Diodenlaser

Der Atomstack X24 kann mit seinen 24Watt Laserleistung Edelstahl auch ohne Markierungsspray lasern. Die Ergebnisse ist echt super. Pech schwarz gelasert. Es handelt sich um unbehandeltes Edelstahl in roh.

Edelstahl Thermoskanne 1L kaufen*

Edelstahl Anhänger kaufen*

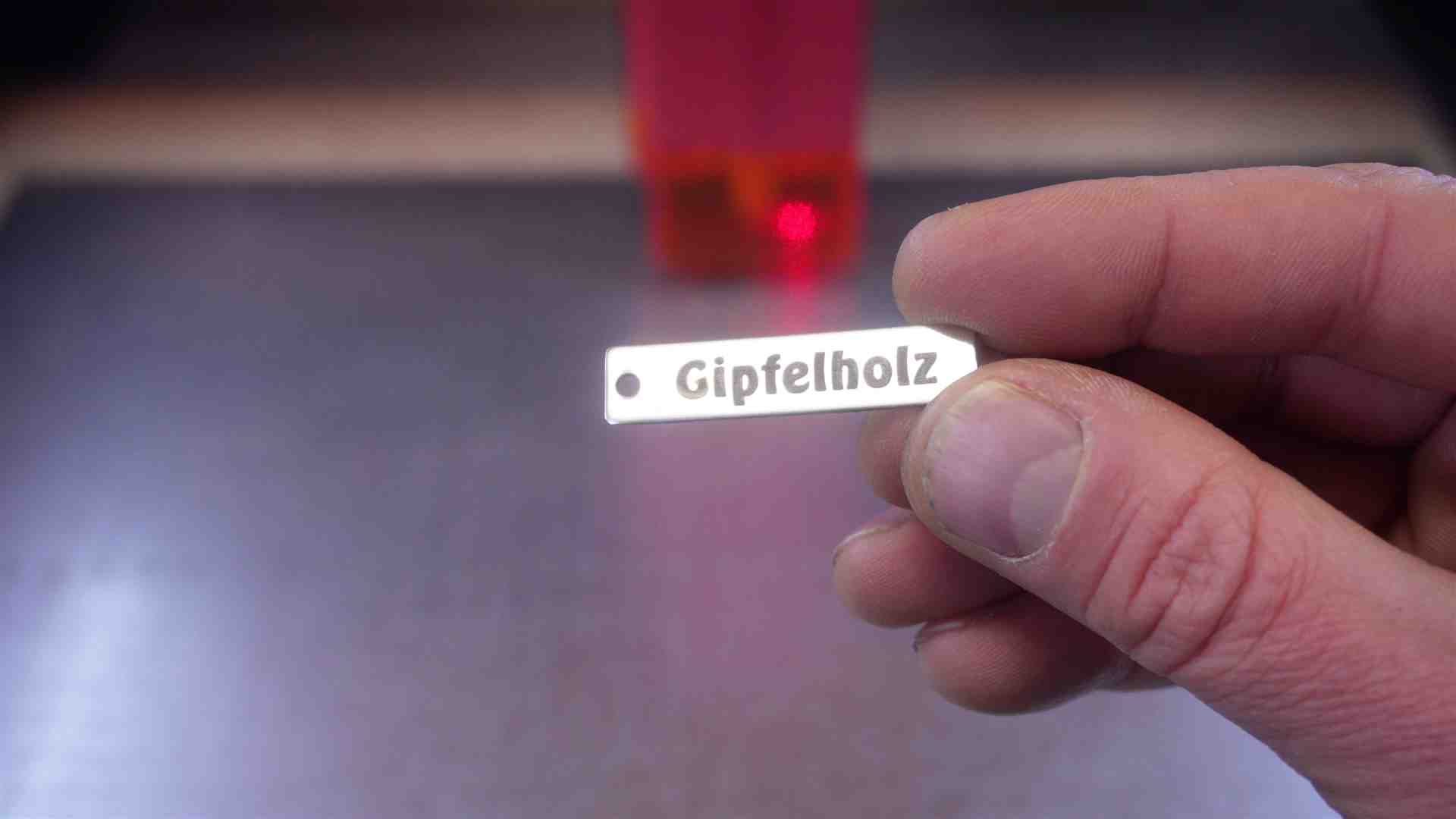

 – Edelstahl Anhänger Spiegeloberfläche :  800 mm/min / 80 % Power 0,04 Zeilenintervall

– Edelstahl Thermoskanne: 800 mm/min / 80 % Power 0,04 Zeilenintervall

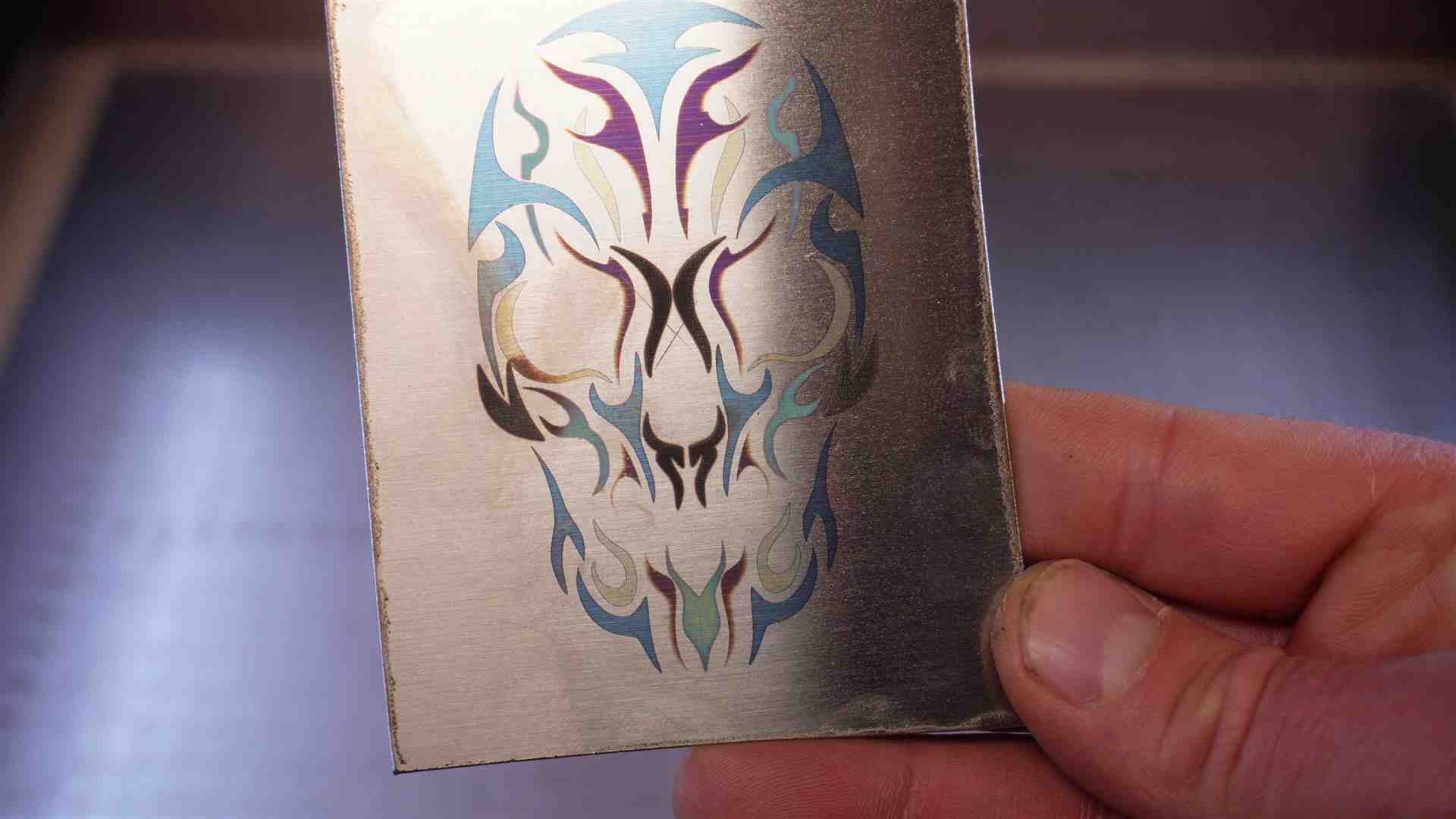

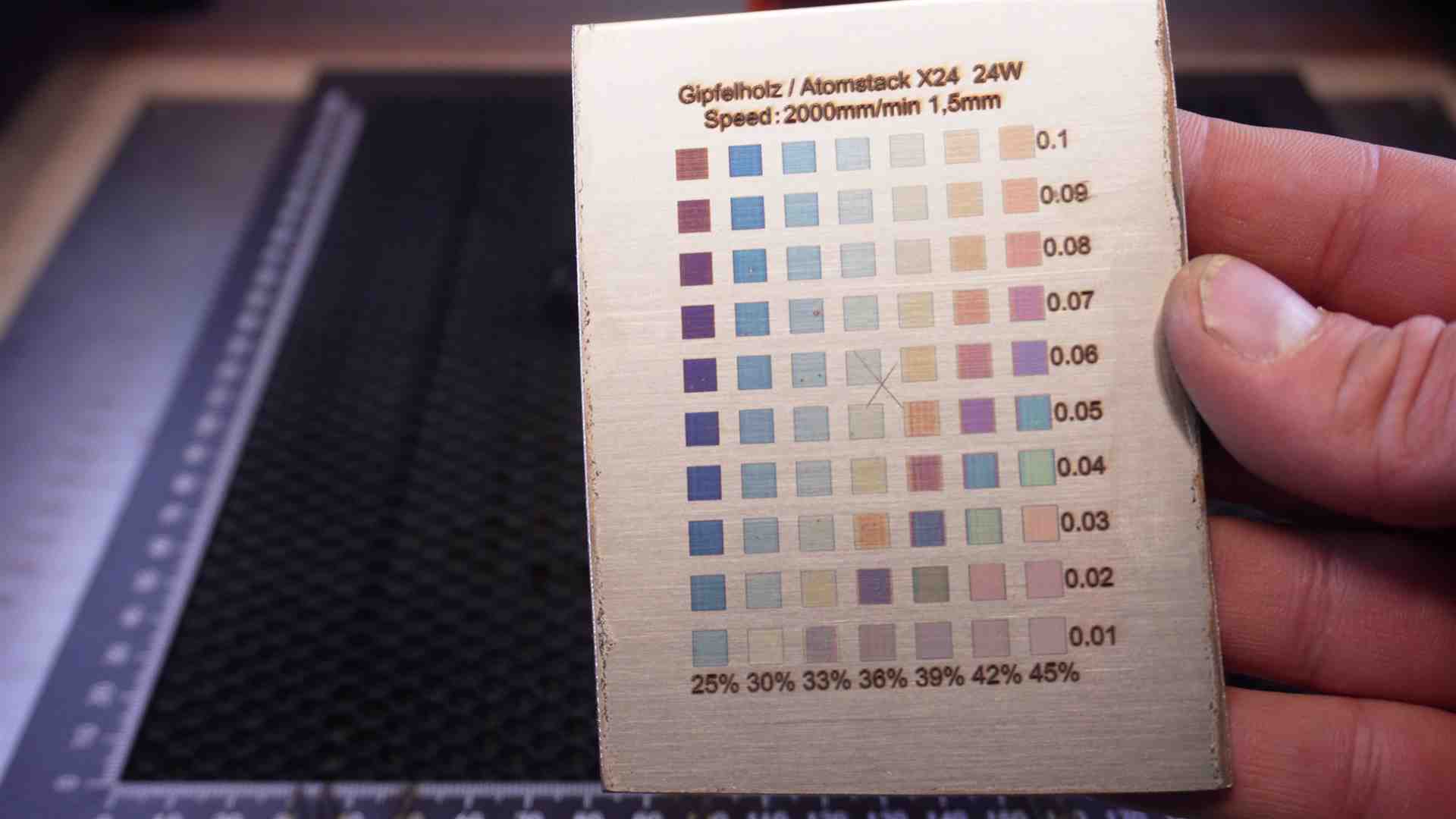

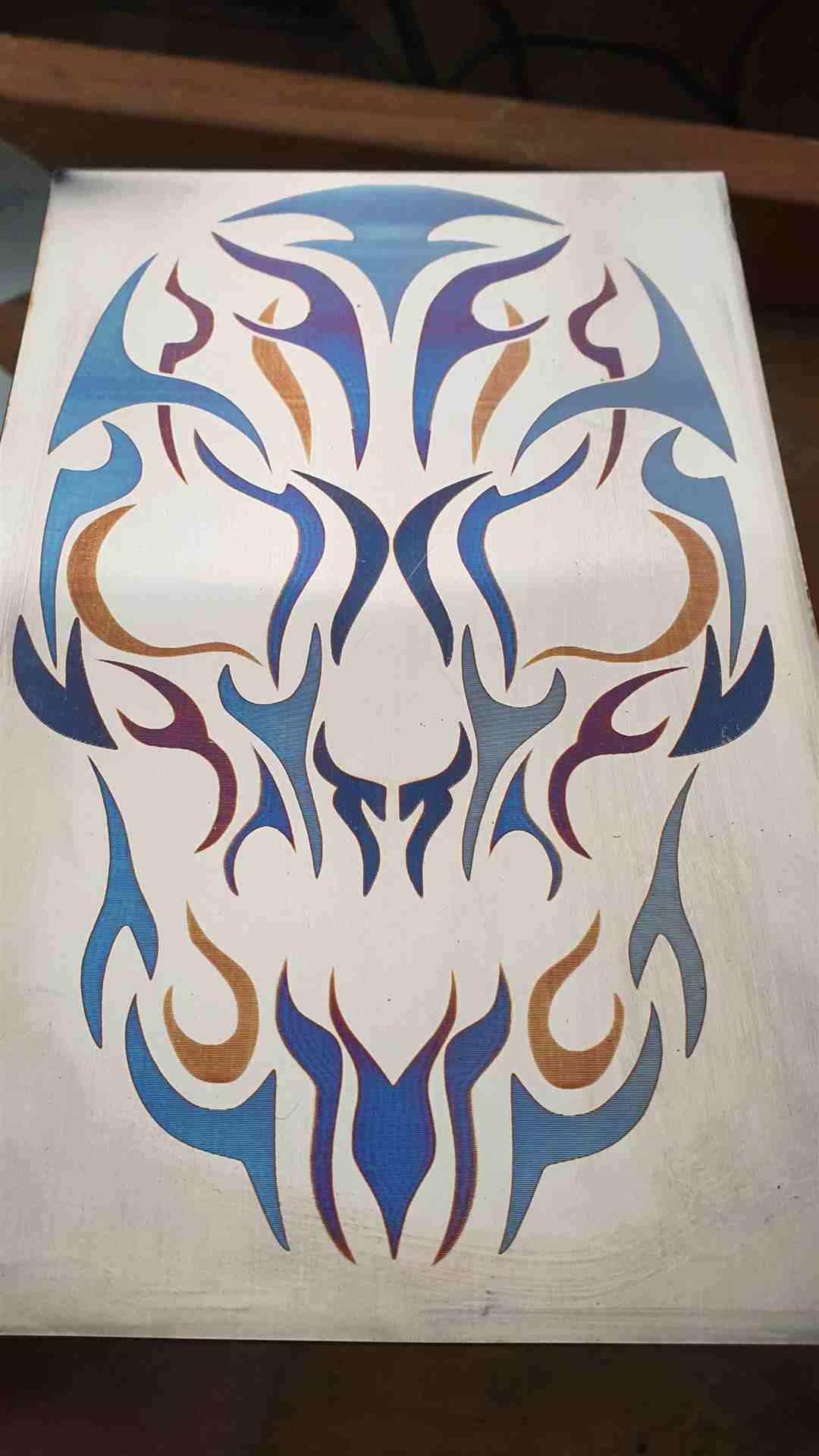

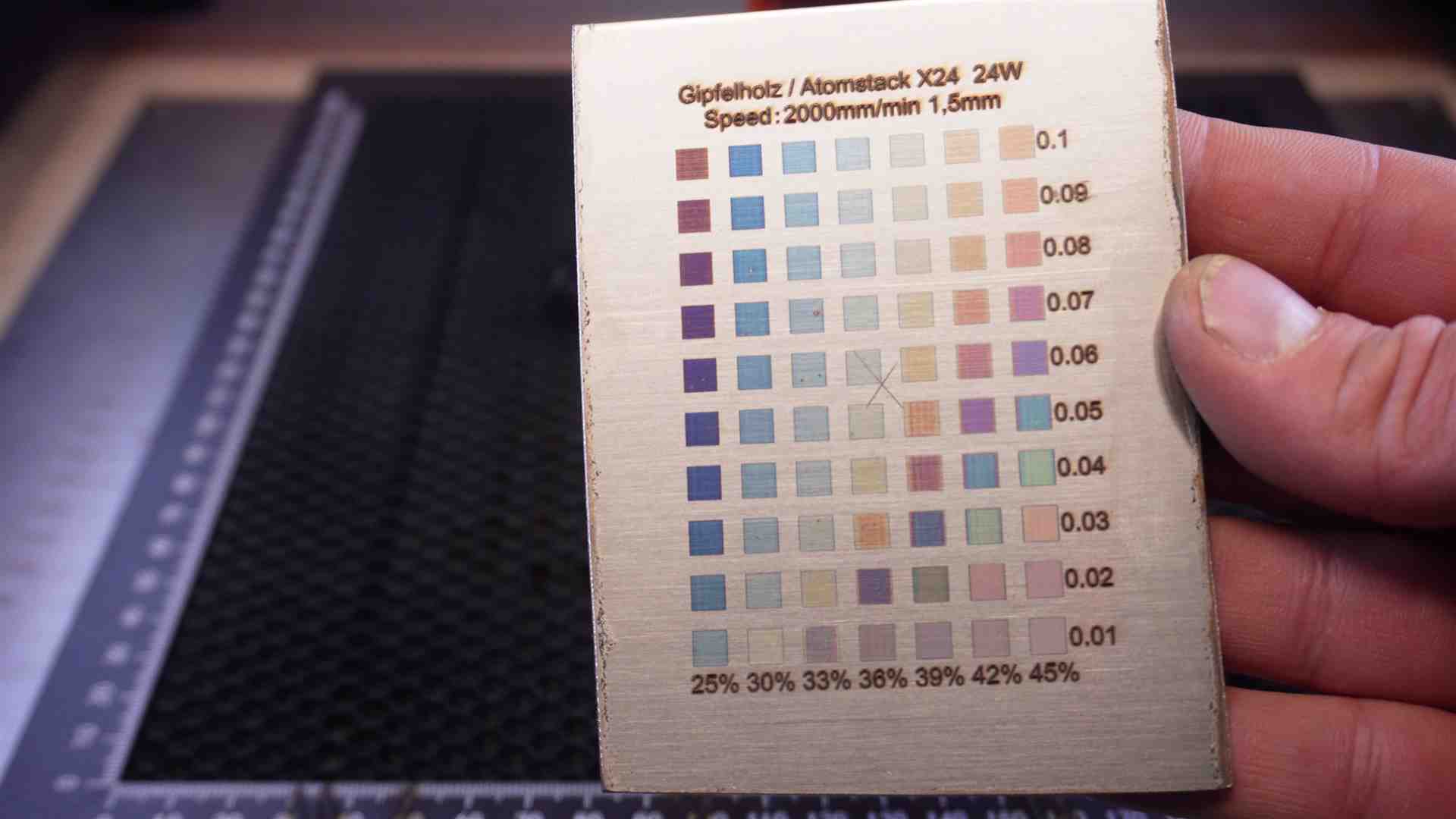

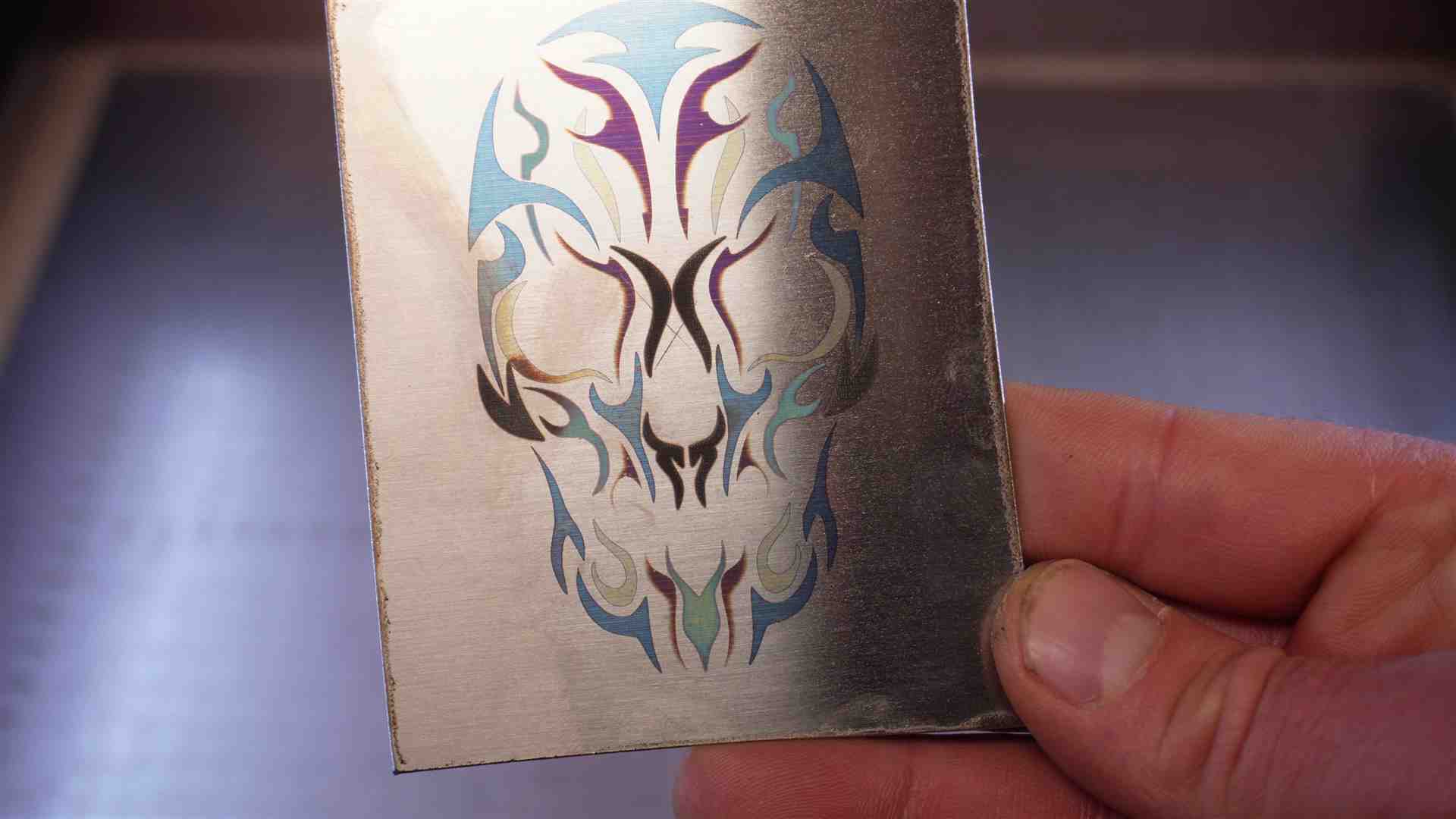

Edelstahl farbig markieren mit einem Diodenlaser – farbig lasern

Auf Edelstahl kann man mit einem Diodenlaser farbig markierten. Ihr habt bestimmt schonmal Anlauffarben gehört. Wie das im Detail geht, habe ich in  einem anderen Video behandelt. Dieses Video könnt Ihr Euch hier nochmals anschauen. Den Powertest für den X24 könnt Ihr Euch weiter unter downloaden. Empfehlen würde ich Euch 1mm oder 1,5 mm Edelstahl. Ergebnis kann bei jedem Edelstahl je nach Dicke und Qualtität abweichen.



Passendes Edstahl fürs farbig lasern kaufen*

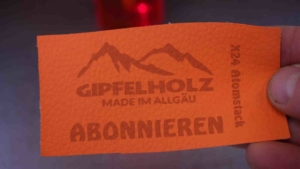

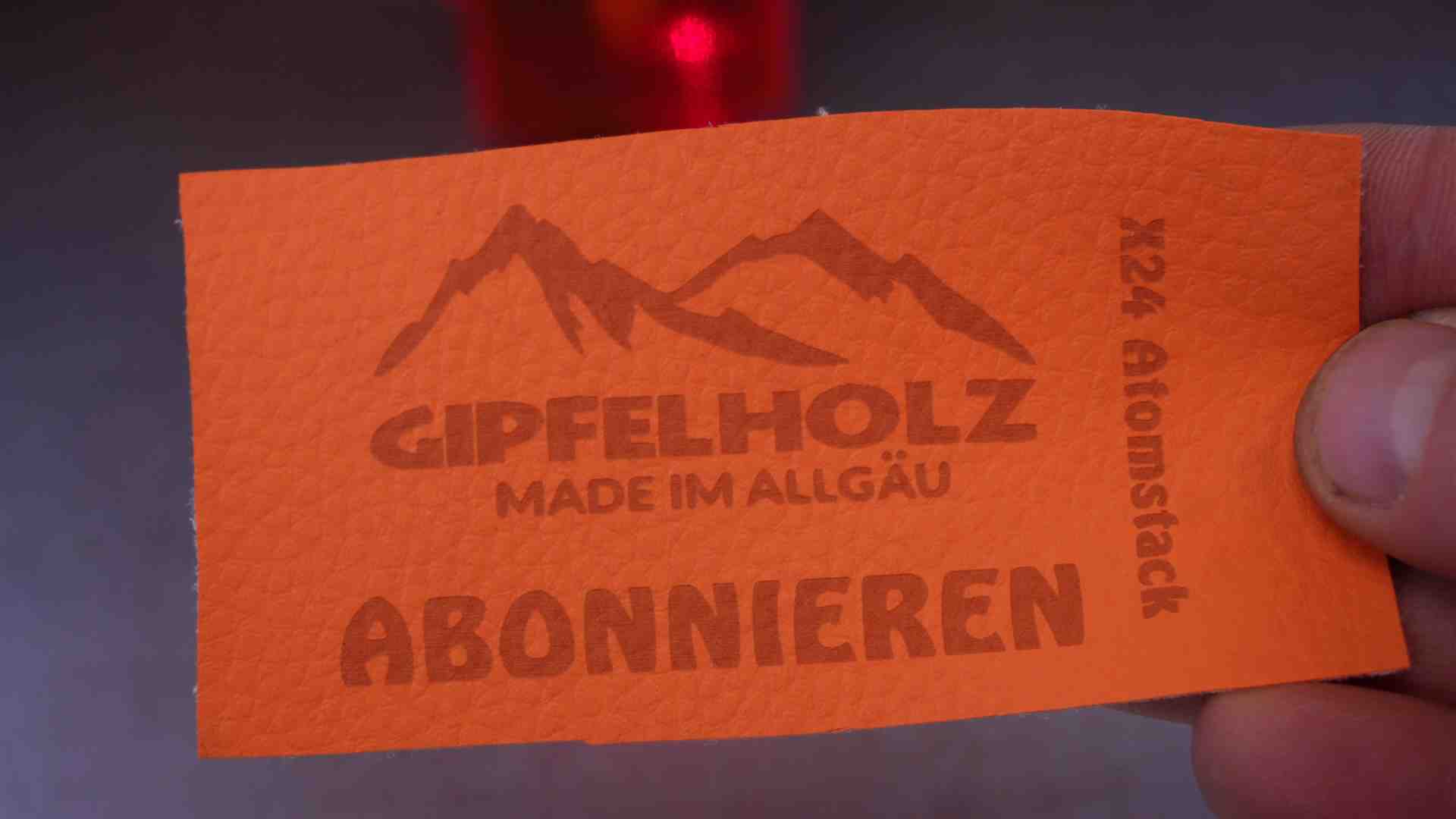

Leder gravieren und schneiden

Es kann Kunstleder aber auch Echtleder sehr einfach graviert und geschnitten werden.



Gravur Kunstleder und Echtleder: 7000 mm/min / 25 % Power – Zeilenintervall 0,100 (X20: 4000 mm/min / 25 % Power)









• Fazit zum Gravur Laser von Atomstack







*******************************************************************************
