Nach der erfolgreichen Video Vorstellung des Atomstack X20 Pro und des X7 , kommt nun ein doppelt bzw. 3x  so starker Laser unter die Lupe. Atomstack X30 Pro Test

Gipfelholz testet den Atomstack X30 Pro. Kommt ein Anfänger mit einem Gravur Laser klar?

33 Watt Diodenlaser im Test





Lohnt sich ein 33 Watt Laser in der Ausgangsleistung? Ich schaue mir den Laser genau an.

Wir bauen den Laser zusammen und testen verschiedene Materialen.

Ich hab mir den  Atomstack Laser x30 Pro direkt bei Atomstack.net bestellt.

Atomstack X30 Pro Test – Testbericht – Diodenlaser im Test – Atomstack X30 Pro 160 Watt Test Atomstack X30 Pro Test



Vorteile Atomstack X30 Pro  schnell im Überblick:

• Großer Gravurbereicht von 400 x 400 mm
• 6 Laser werden über einen Spiegel gebündelt
• Laserfokusbereich  0,08 * 0,1 mm
• Lasertemperatur liegt bei  3000 C
• Not-Aus-Taster
• Reset Knopf
• Touch Panel das mit W-Lan verbunden werden kann
• Offline-Gravur auch möglich – durch einsetzen einer Micro SD Karte, somit lasern auch on PC möglich
• Laser besitzt einen Fixfokus und ist leicht von der Höhe einzustellen.
• Filter-Panorama-Glas – soll laut Atomstack 97% der Laserstrahlen filtern. Ich würde aber aus Sicherheit eurer Augen trotzdem eine Laserschutzbrille tragen.



Nachteile Atomstack X30 Pro:

• Bei kleinen Sachen zum Lasern stört die Filter Panorama Abdeckung am Laser. Damit man richtig fokusieren kann, muß die Abdeckung abgemacht werden.
• Durch die ernorme Leistung von 33 Watt – müssen starke Lüfter eingesetzt werden. Die nicht gerade leise sind.



Im Video zeige ich Euch:

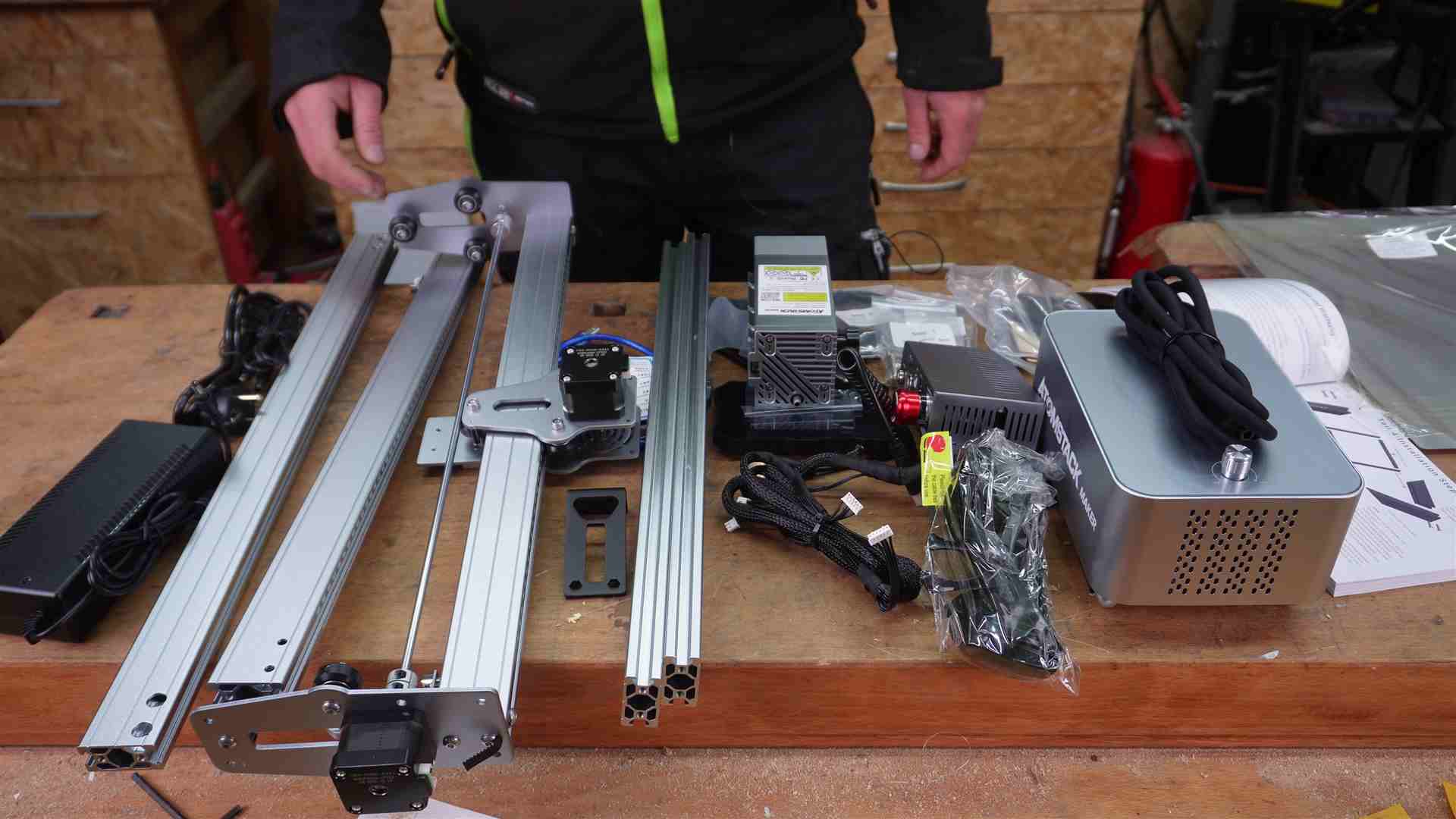

• Lieferumfang

• Aufbau des Gravur Lasers (den Aufbau zeige ich nicht im Video. Dazu schaut bitte das Video vom X20 an. Der Aufbau ist identisch zum X30

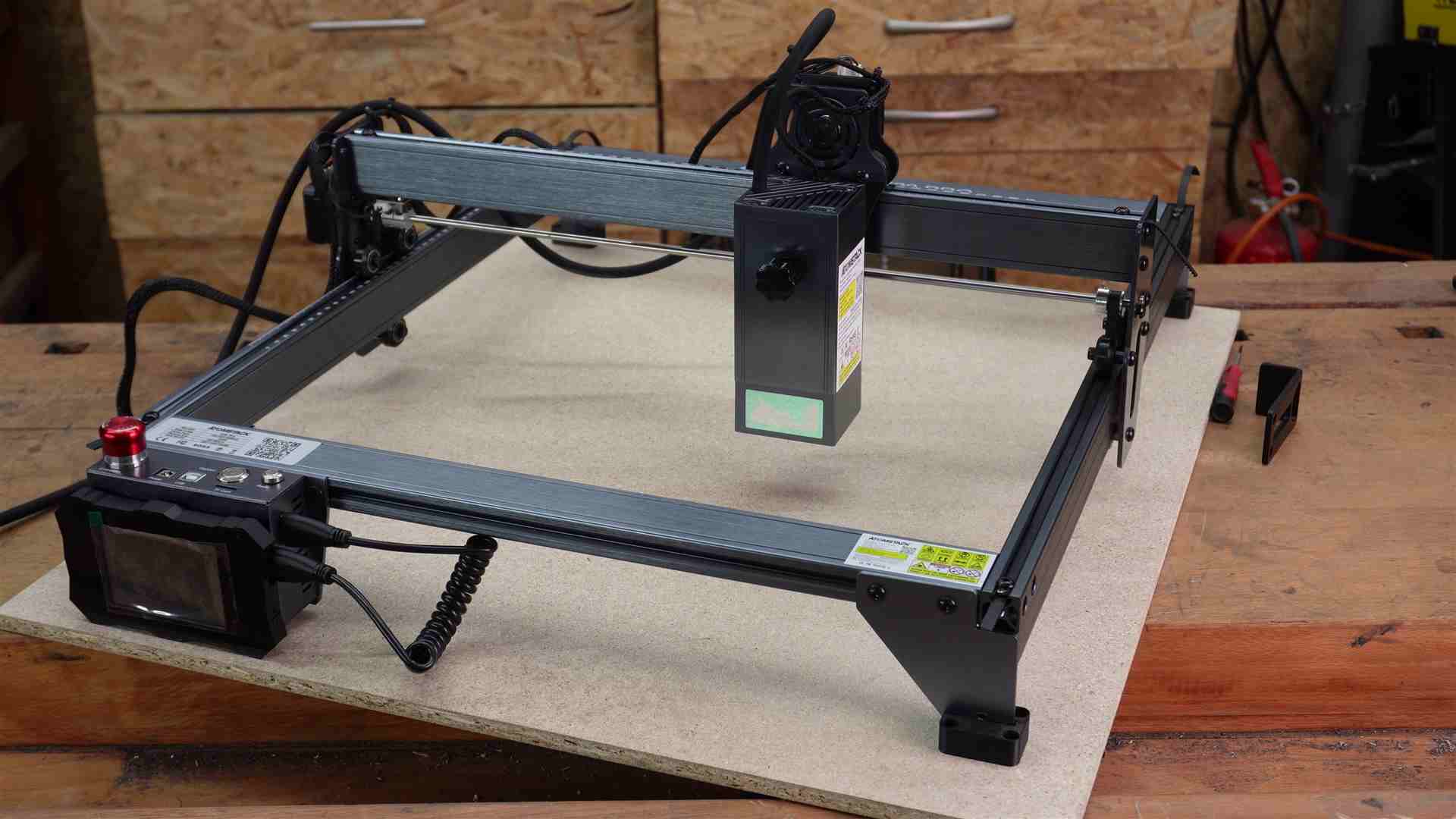

Der Aufbau des Atomstack X30 Pro ist sehr einfach und in ca. 10-15 Minuten erledigt. Die mitgelieferte Bedienungsanleitung ist auch in Deutsch beigefügt.



• Viele haben Probleme mit der Leistung des Lasers. Was ich mit anderen Abonnenten meines Kanals rausgefunden habe, es macht ein Unterschied wie der Laser im Lightburn eingebunden wird. Dazu schaut bitte einfach das Video an.
• Ebenso kommt es auch vor, dass plötzlich die Laserleistung nicht mehr vorhanden ist. Das war bei vielen Leuten auch der Fall. Bitte kontrolliert dazu, ob der S-Wert in den Geräteeinstellungen auf 1000 steht. Sowas kommt oft nach einem Update von Lightburn vor.



• Erste Laser Versuche – Was kann alles gelasert werden? – Was  bringen die 33Watt – Atomstack X30 Pro Test



Anzeige

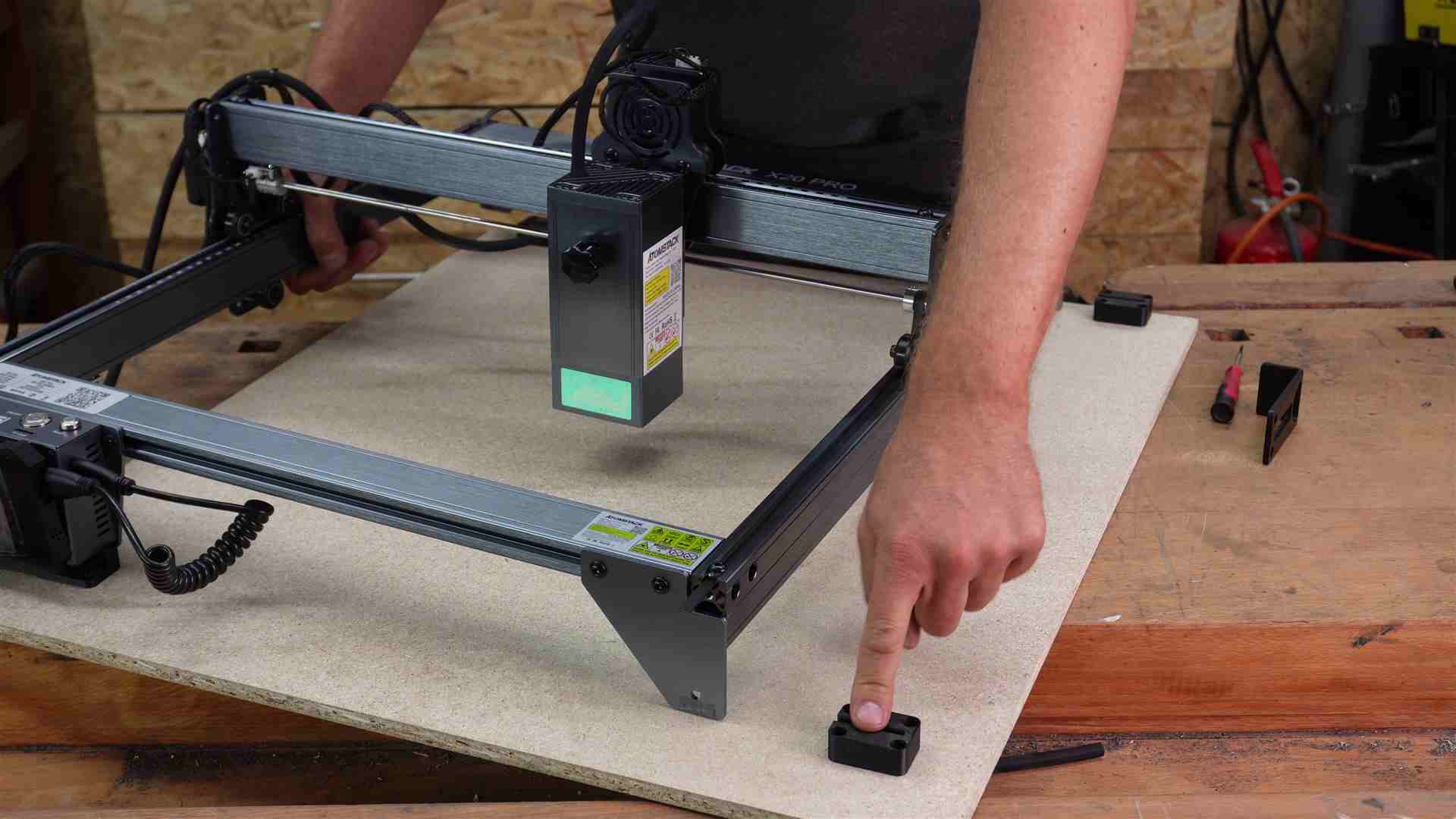

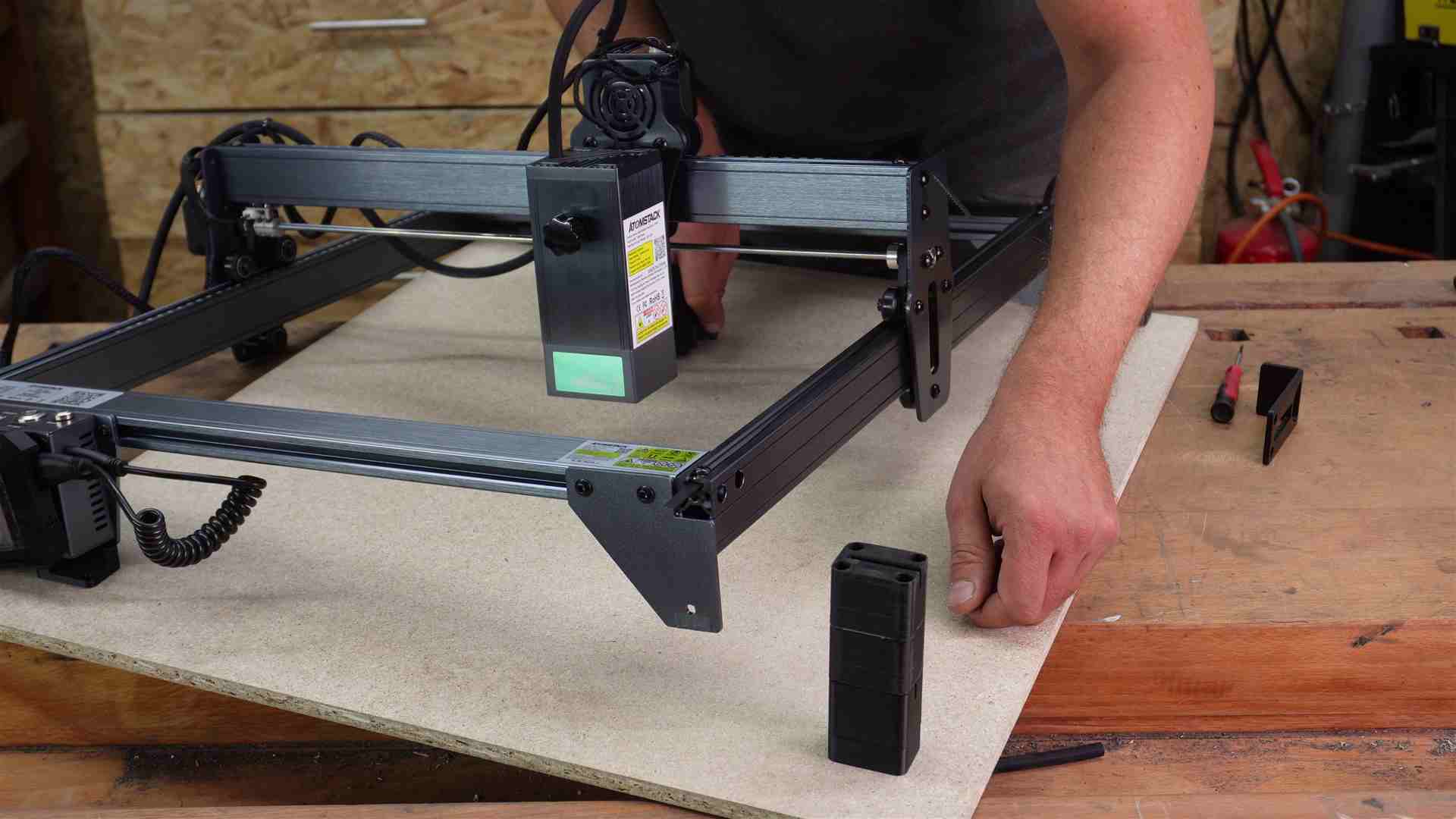

Ich habe den Laser auf eine Opferplatte geschraubt. Entweder Ihr nutzt kleine Winkel oder solltet Ihr einen 3D Drucker besitzen, könnt Ihr Euch Halter und Erhöhungen selber drucken. Alle Dateien findet Ihr unten zum Downloaden.





Lasern mit dem Atomstack X30 Pro. Hier einige Beispiele mit Werten aus dem Video

Achtung die angegebenen Werte gelten für den X30 mit 33 Watt / 160 Watt. Solltet Ihr Euch mit Eurem Laser unsicher von den Werten sein, empfehle ich Euch einen Speed und Powertest. Diesen könnt Ihr ebenso kostenlos Downloaden. Alle Sachen zum Lasern habe ich mit verlinkt. Atomstack X30 Pro Test

Achtung: Ich empfehlen Euch den Laser nicht oder eher selten mit 100% Leistung zu fahren.





Schneiden mit dem Diodenlaser  Atomstack X30

Beim schneiden merkt man sofort die 33Watt Leistung des Lasers gegenüber einem 5,5 Watt Laser.

Desto stärker das Holz, desto besser müsst ihr beim Lasern aufpassen. Gerade mit Air Assistent kann es bei dickem Holz vorkommen… dass durch den Luftstrahl im geschnittenen Holz eine kleine Glutquelle entsteht, die Luftzufuhr des Air Assist kann das noch richtig angefächert. Bei dünnen Holz kann ich Euch nur empfehlen einen *Air Assist zu benutzen….

Ebenso empfehle ich Euch beim Schneiden die Werkstück nicht nur auf einem Blech zu lasern. Besser ist es, Ihr nutzt ein Schneide Gitter… wie ich es mir selber gebaut habe aus einem Lochblech* und Nieten*… oder Ihr kauft Euch eine Lasergitter Unterlage eine sogenannte Honeycomb / Wabengitter*



Alle Werte sind ca. Angaben und können je nach Holz – Qualität und Material abweichen. Mit diesen Werten habe ich gute Ergebnisse bekommen. Allerdings können die Werte auch angepasst werden um auf das gleiche Ergebnis zu kommen. Viele Materialien lassen sich auch mit einer höheren Geschwindigkeit lasern.



Die Werte in Klammern sind Vergleichswert zum X20 – Vergleich X30 und X20



 – Speed und Powertest Pappel Sperrholz

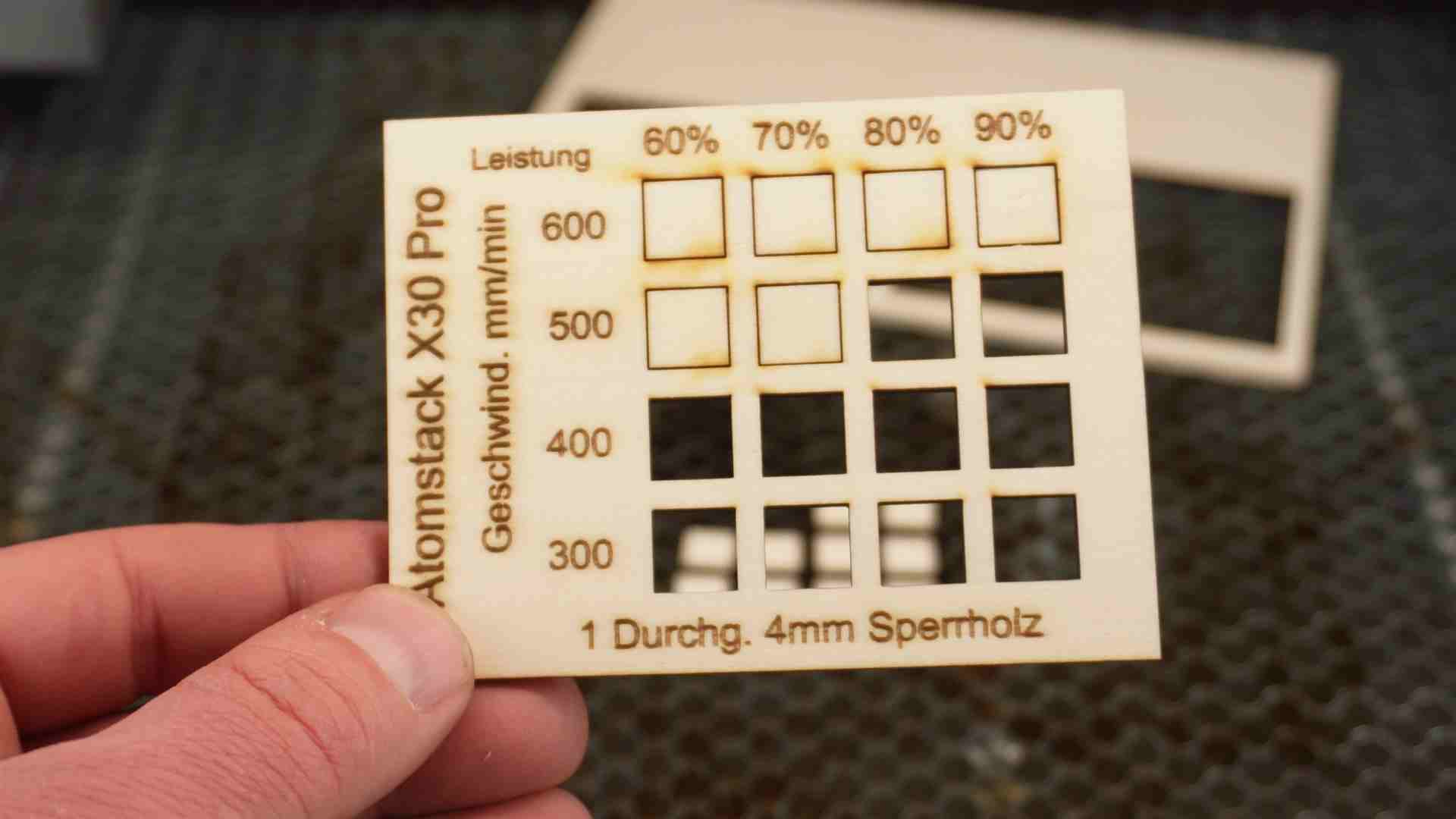

 – Schnitttest 4mm Pappel Sperrholz  1 Durchgang

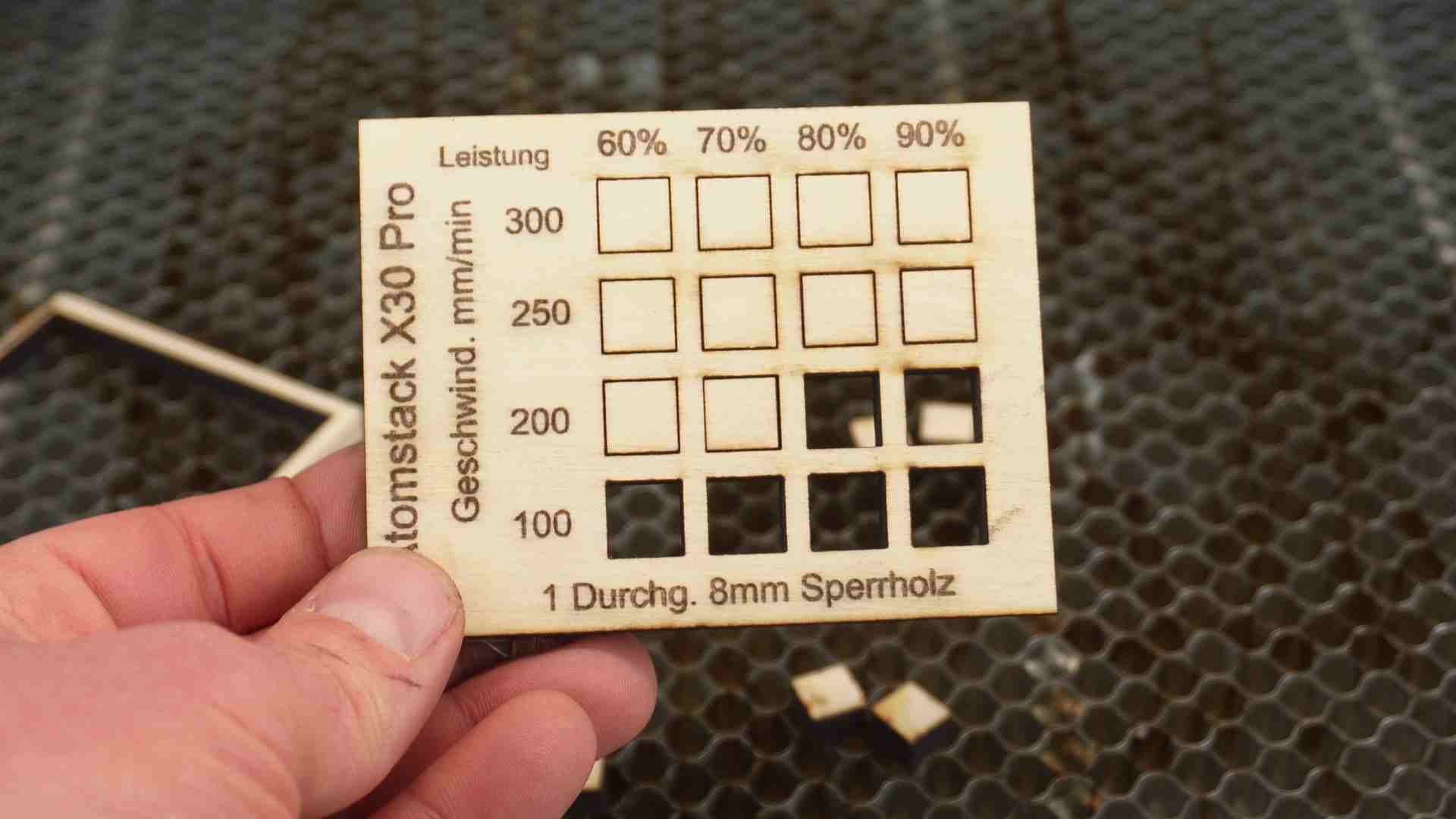

 – Schnitttest 8mm Pappel Sperrholz 1 Durchgang

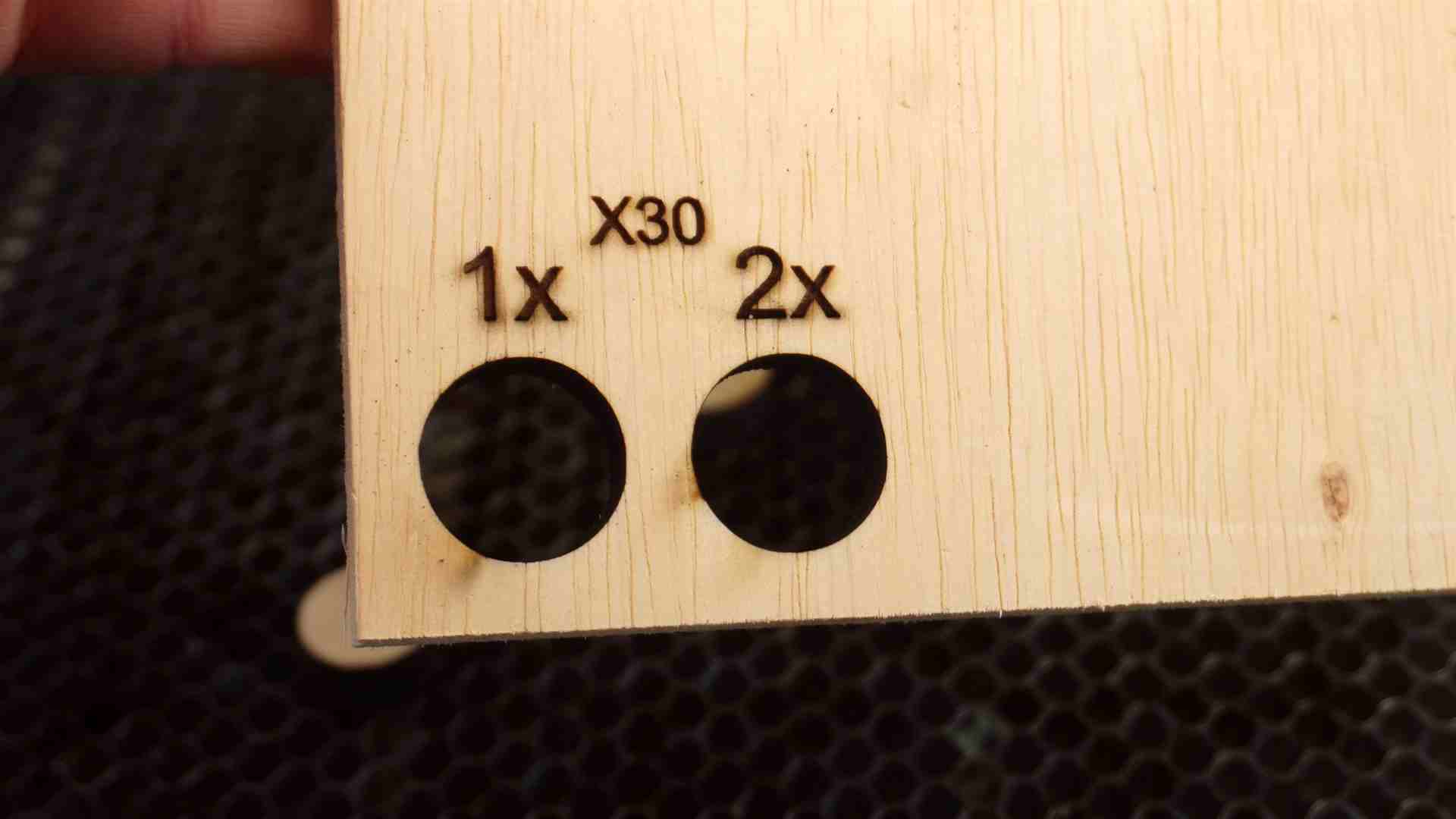

 – Pappel Sperrholz  12mm:  200 mm/min / 90% Power – 1 Durchgang oder 300 mm/min / 90% Power – 2 Durchgänge  (X20: 250 mm/min / 95 % Power – 3 Durchgänge)

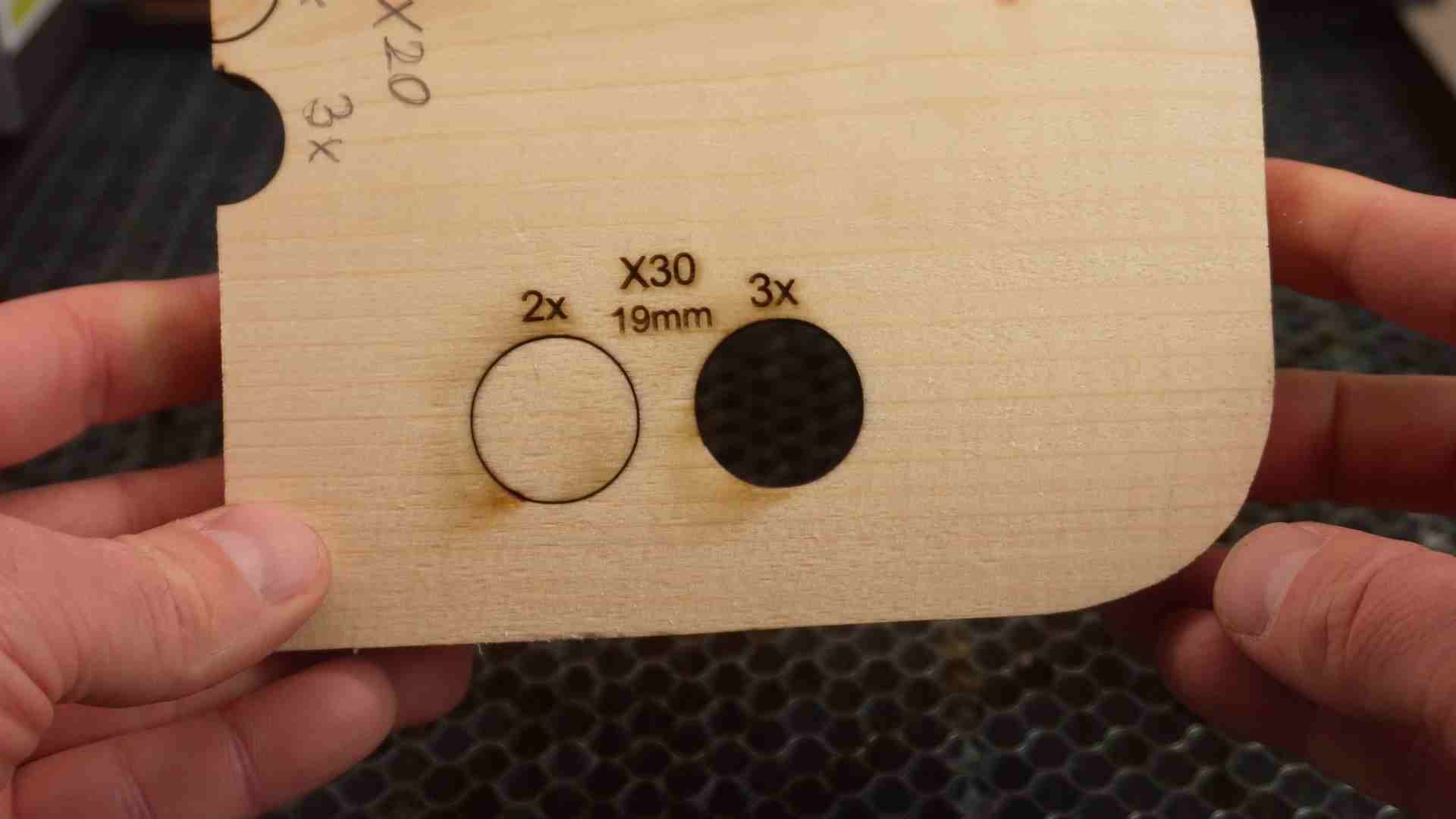

 – Fichte 19mm:  200 mm/min / 90 % Power – 2-4 Durchgänge (X20: 200 mm/min / 100 % Power – 3-4 Durchgänge

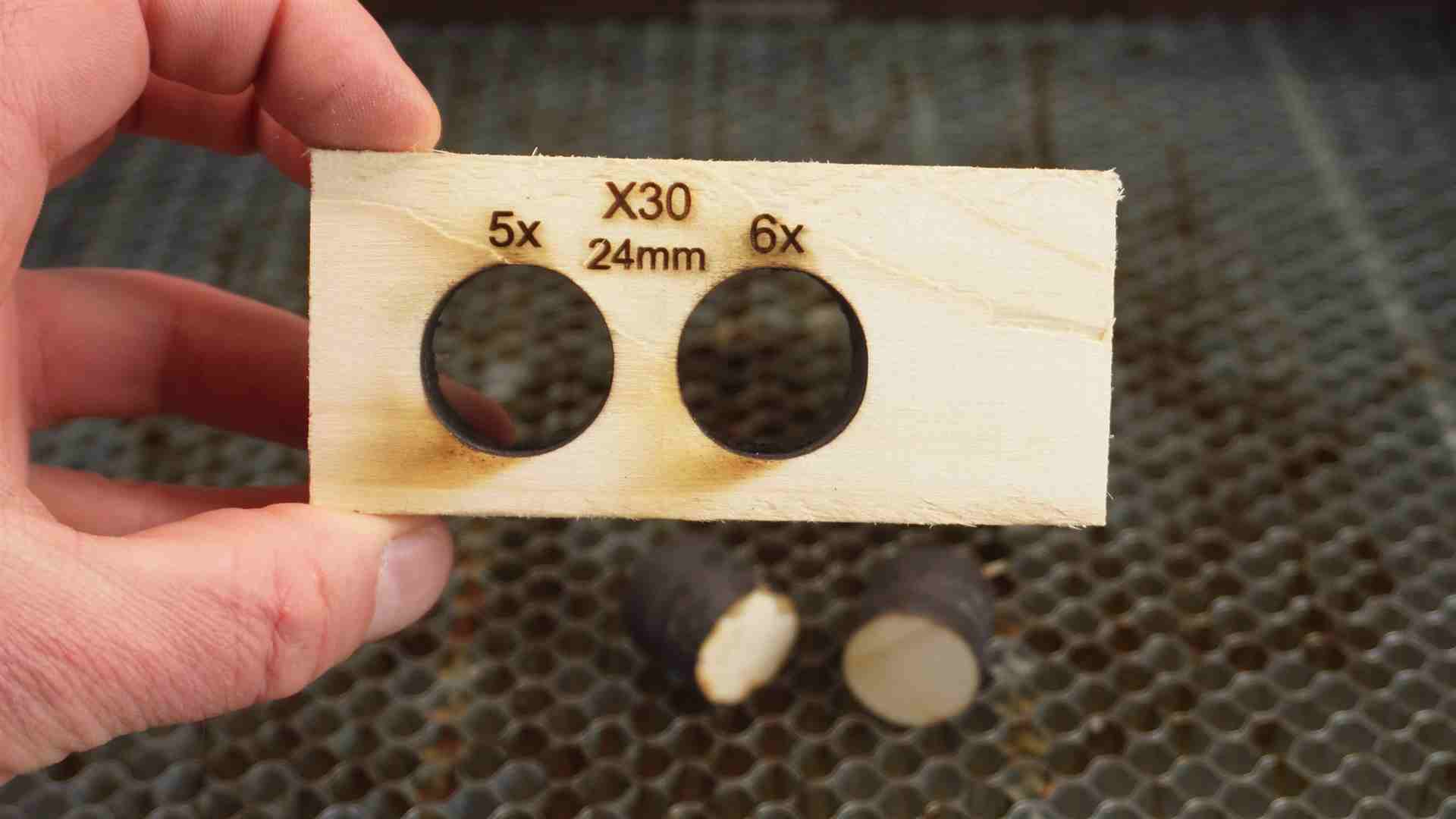

 – Fichte 24mm: 200 mm/min / 90 % Power – 5-6 Durchgänge (X20: 200 mm/min / 100 % Power – 6-8 Durchgänge

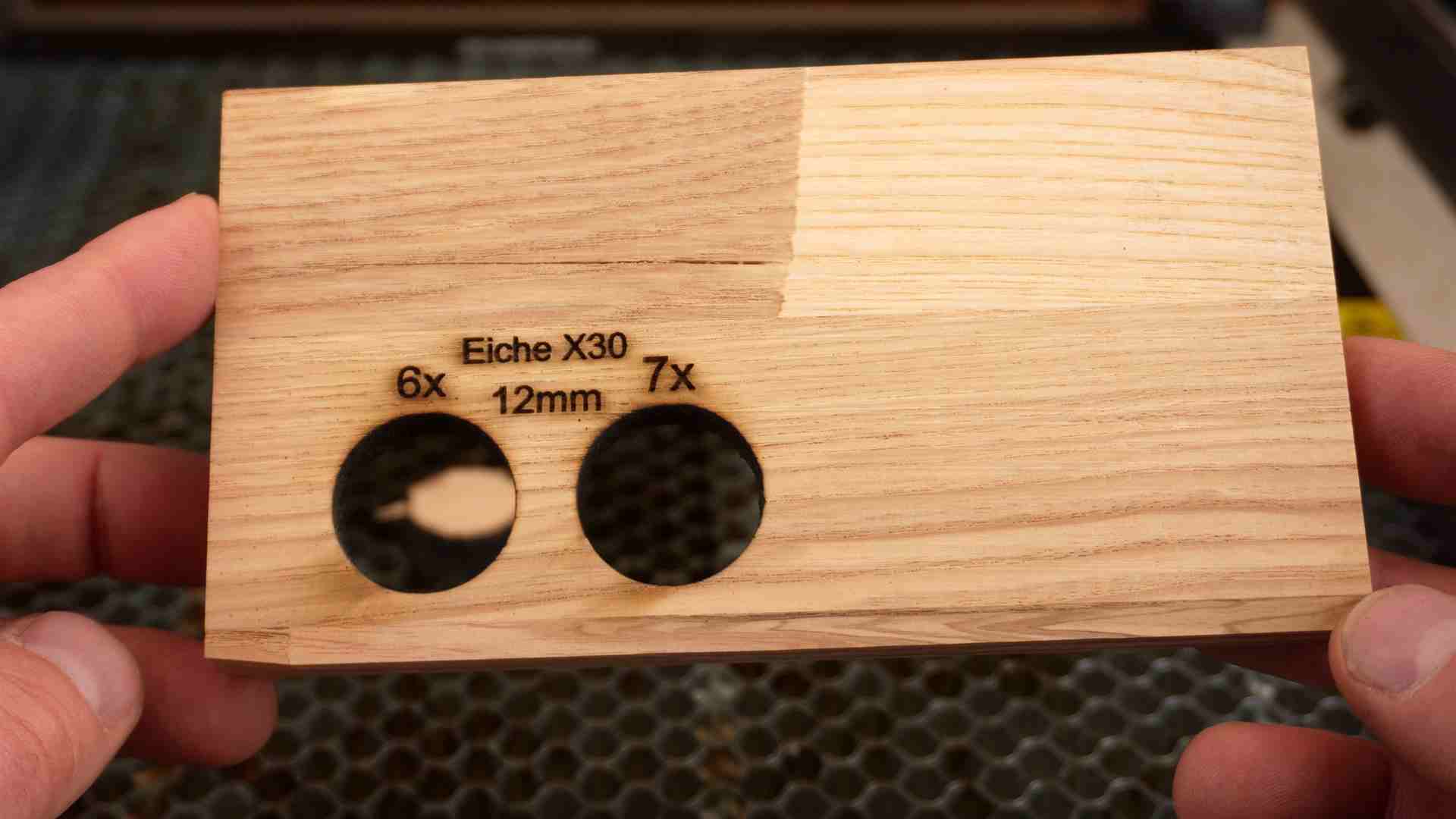

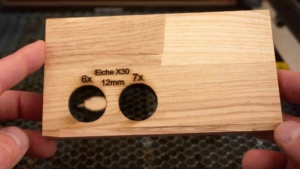

– Eiche  12mm: 200 mm/min / 90 % Power – 6-7 Durchgänge (X20 war nicht möglich)

Wobei die Schnittqualtät bei Eiche nicht gut ist. Auf der Rückseite verkokelt)

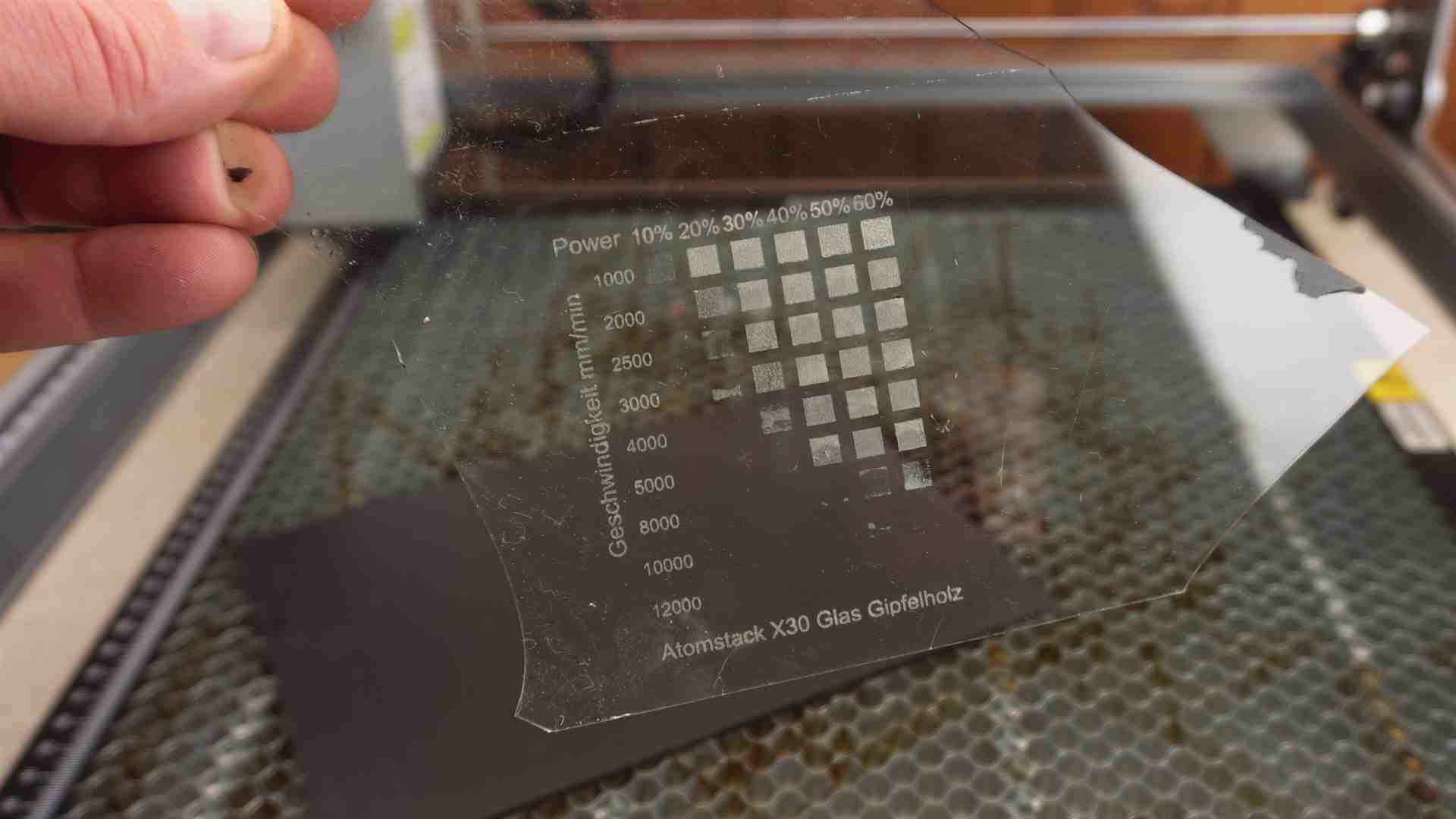

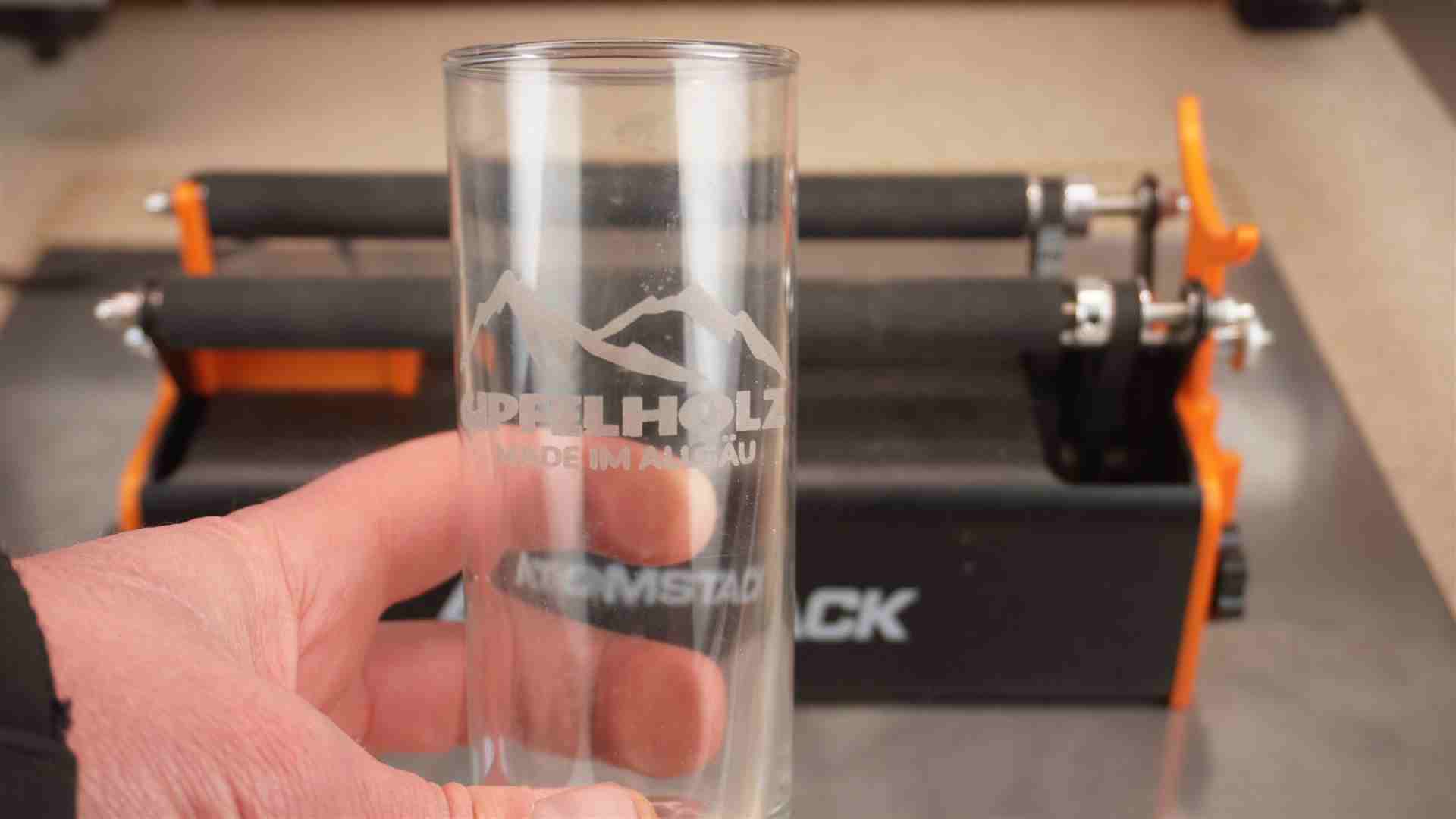

Glas Gravur mit dem Atomstack und dem Rotary R3

Vorbehandelt mit Folienspray * –  Runde Objekte gelasert mit dem dem Rotary von Atomstack * – Danach mit Alkohol gereinigt. Achtung… Werte können je nach Glasoberfläche abweichen.



– 5000 mm/min / 60 % Power – Zeilenintervall 0,100  (X20: 4000 mm/min / 70 % Power)

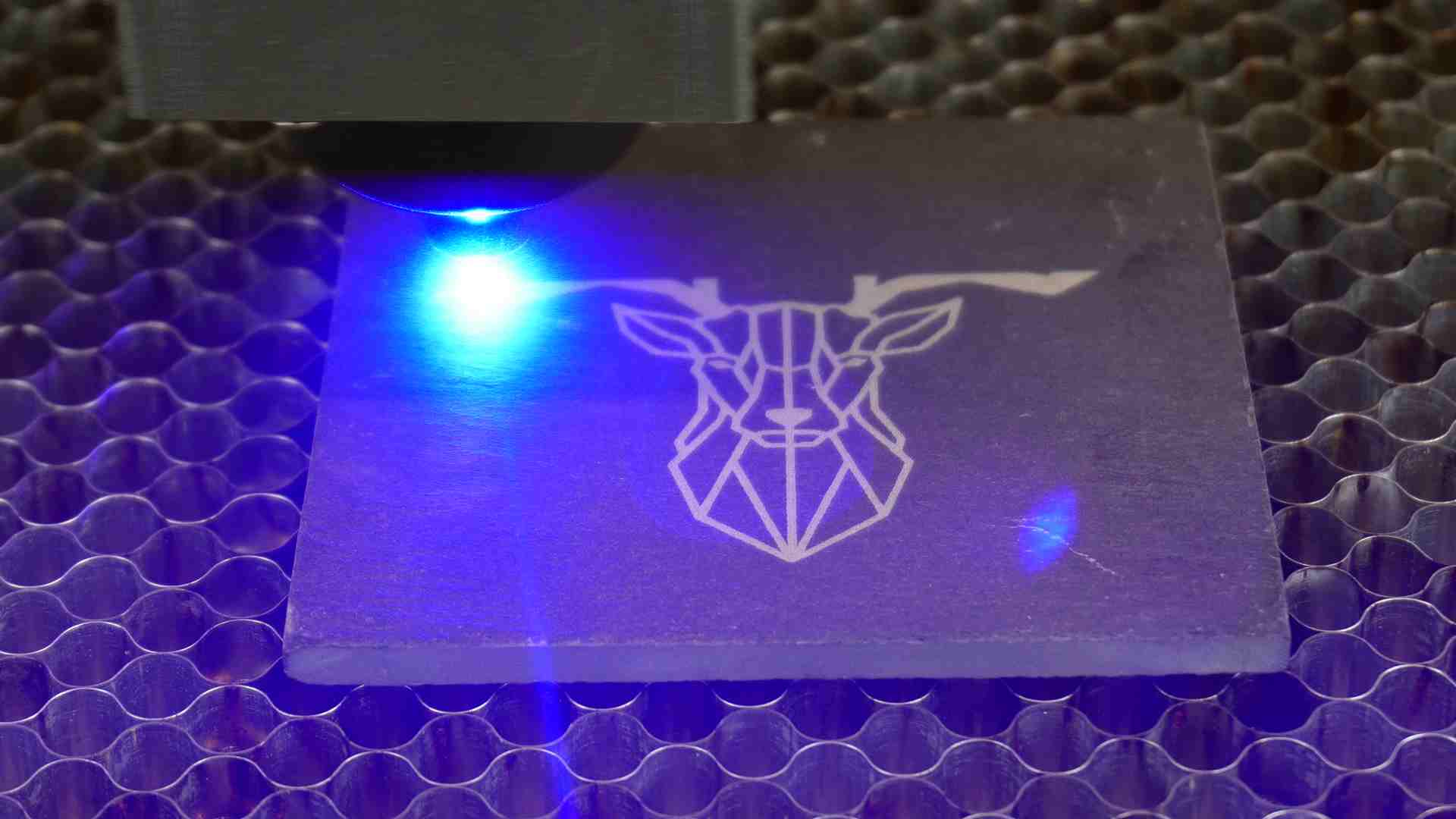

Schiefer mit Diodenlaser gravieren mit dem Atomstack S20 Pro

Schiefer ist sehr einfach zu gravieren. Vorher habe ich den Schiefer mit einer Schicht matten Lack beschichtet. Wunschmotiv einfach lasern, danach noch mit einer Schicht mattem Lack überzogen.

Schiefer Untersetzer kaufen*



 – 10000 mm/min / 50 % Power – Zeilenintervall 0,100  (X20: 8000 mm/min / 50 % Power)

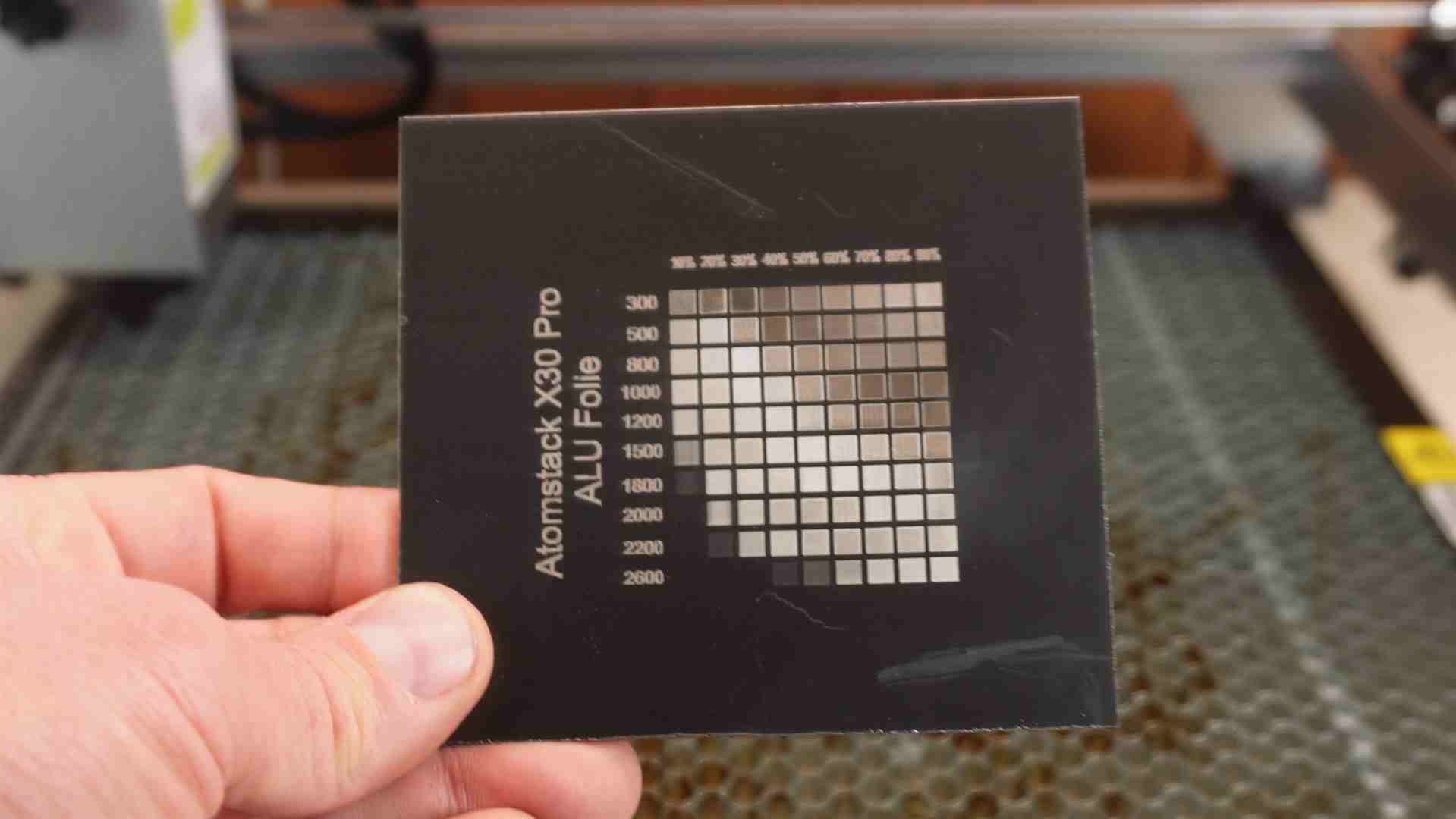

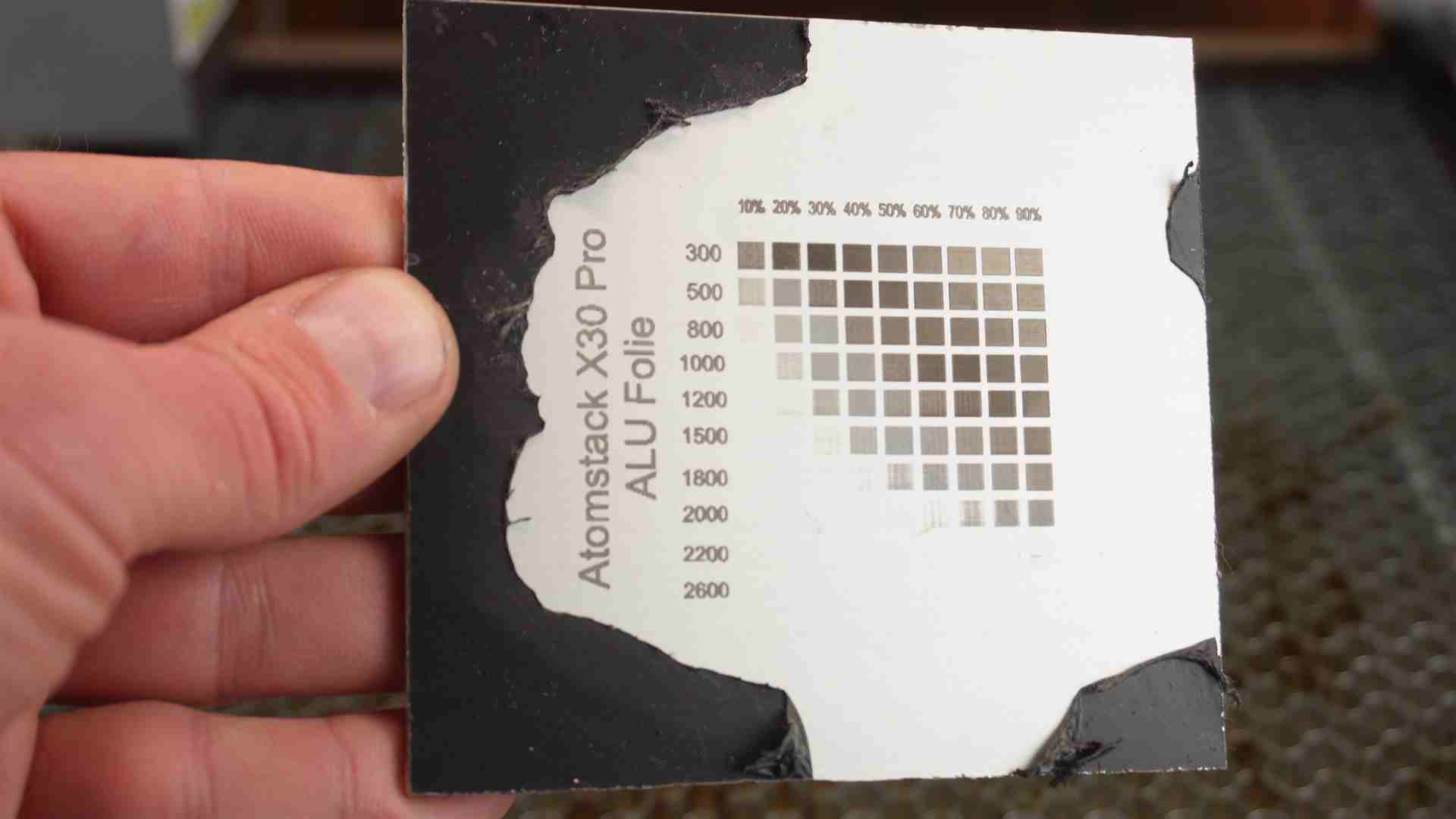

Alu Lasern – markieren mit Folien Spray

Verwendet wurde handelübliches eloxiertes Alu – Diese wird mit dem Folienspray vorbehandelt. Achtung ich habe nur gute Erfahrungen mit dem verlinktem Spray *

Ich habe ein weiteres Video gemacht, wie Stahl, Edelstahl und Alu mit verschiedenen Sprays markiert werden können. Alternative Laser Markierungssprays im Test . Schaut es Euch einfach an.

Nach dem Lasern könnt Ihr die Folie ganz leicht mit Aceton abputzen… fertig. Die Schrift lässt sich nicht mehr entfernen.

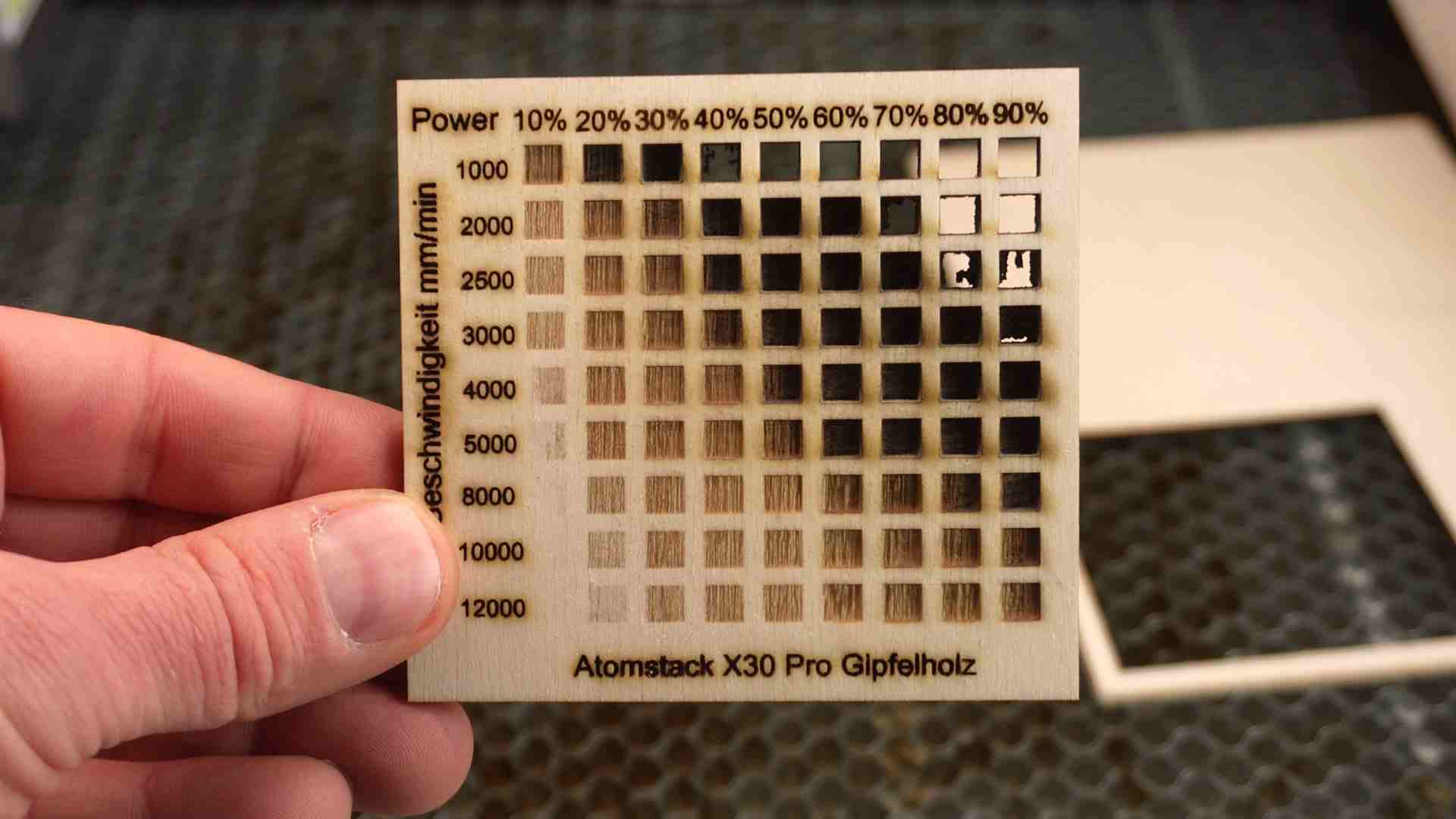

Speed und Powertest Atomstack X30

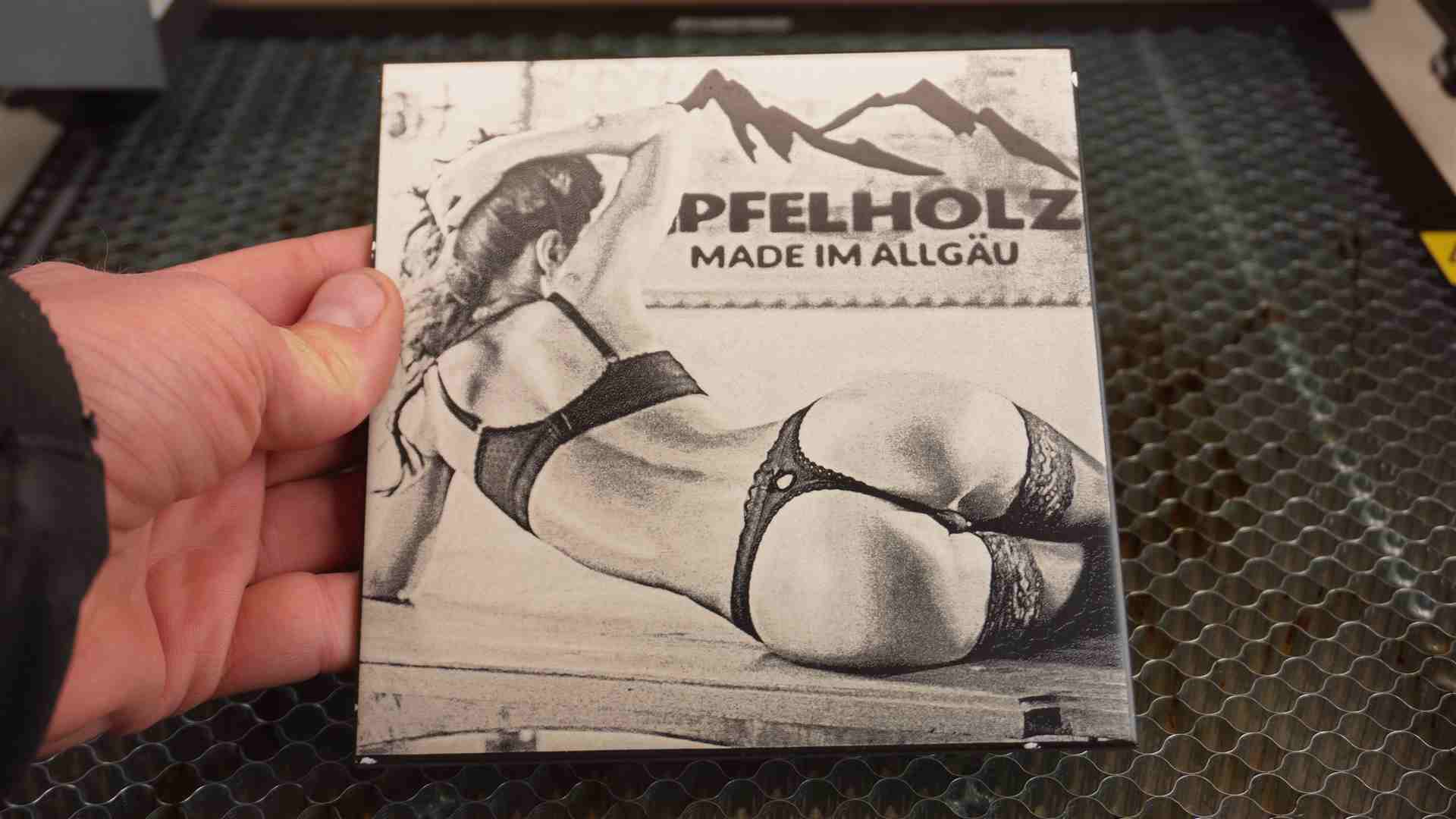

Fliese lasern mit einem Bild

Das Foto wurde in Image-R bearbeitet – Norton White Tile painted black – speichern unter bmp Datei. Im Image-R wird das Bild automatisch auf negativ gesetzt. Solltet Ihr es direkt im Lightburn lasern, dann müsst ihr dort das Bild auf negativ stellen.

Die Fliese 2x mit weißem matten Lack besprühen und 1x mit schwarz mattem Lack – danach Foto lasern. In Lightburn mit Pass through lasern. Die Fliese nach lasern mit Wasser reinigen und nach belieben matt oder glänzend lackieren. Laserwerte können abweichen, es kommt auf den Lack drauf an und wie dick die Schichten sind.



5000 mm/min / 20-25 % Power

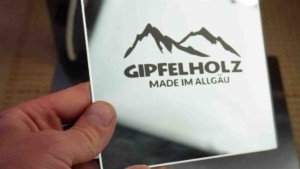

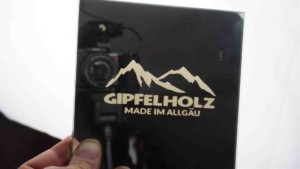

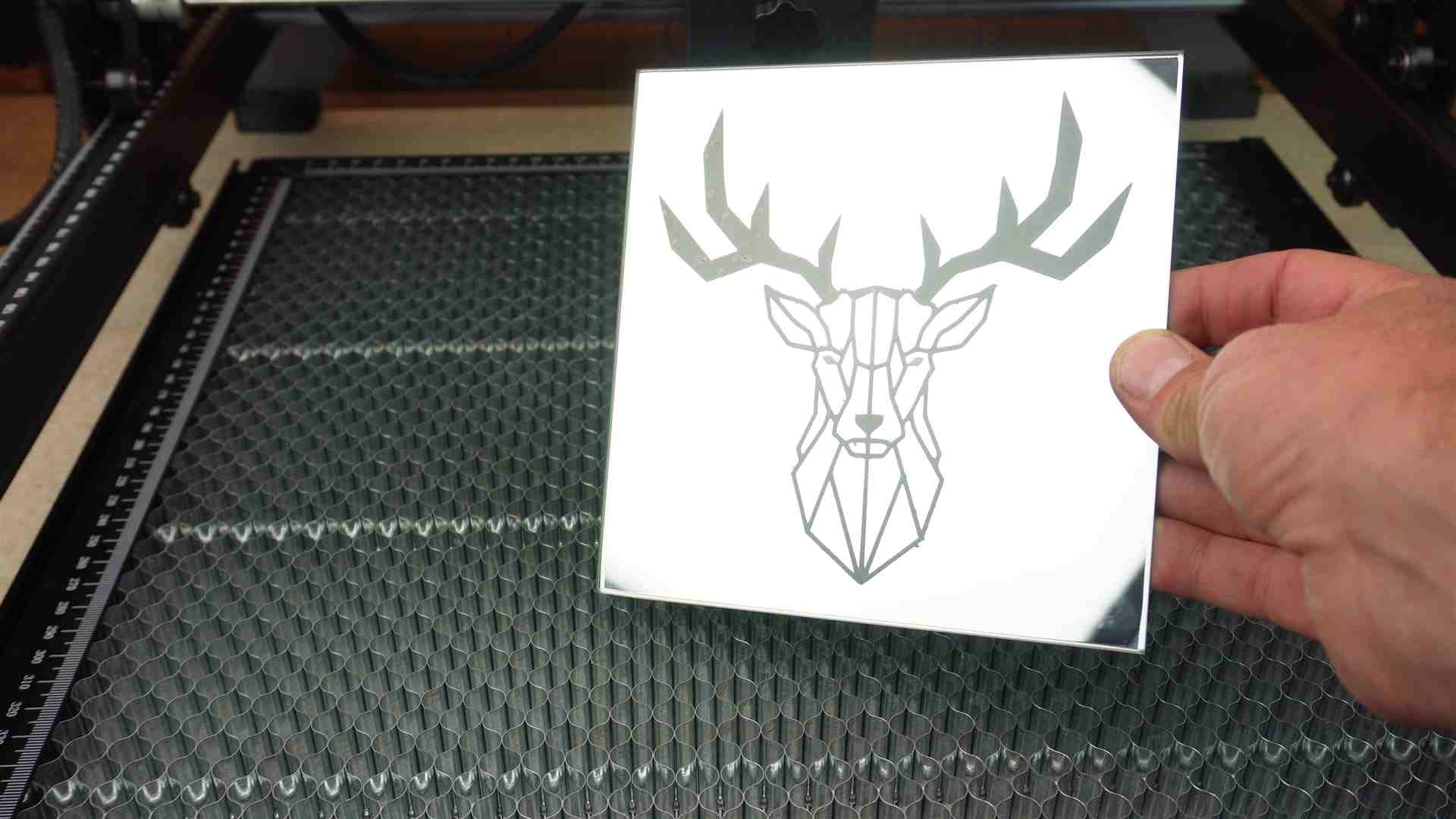

Spiegel gravieren mit dem Atomstack A20 Pro

Je nach dicke der Spiegelrückseite können sich diese Werte ändern. Bild oder Logo muss gespiegelt gelasert werden. Legt unter dem Spiegel auf jeden Fall was Laser festest. Gravur nach dem Lasern noch mit Wasser reinigen. Achtung die Werte können varieren – je nach Belagrückseite des Spiegels.

Spiegelfliesen 15×15 kaufen*



5000 mm/min / 30 % Power (X20: 3000 mm/min / 30%)

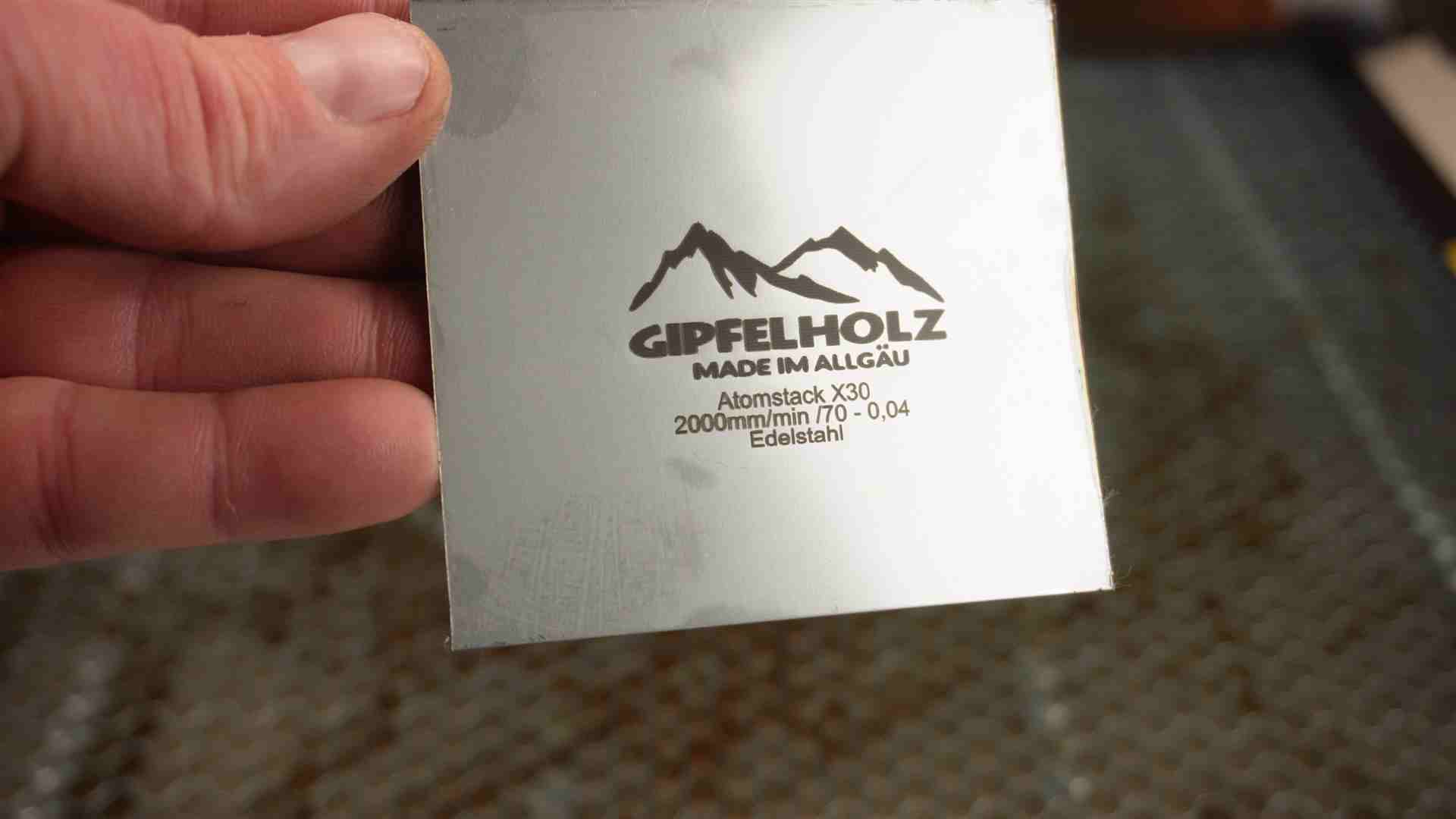

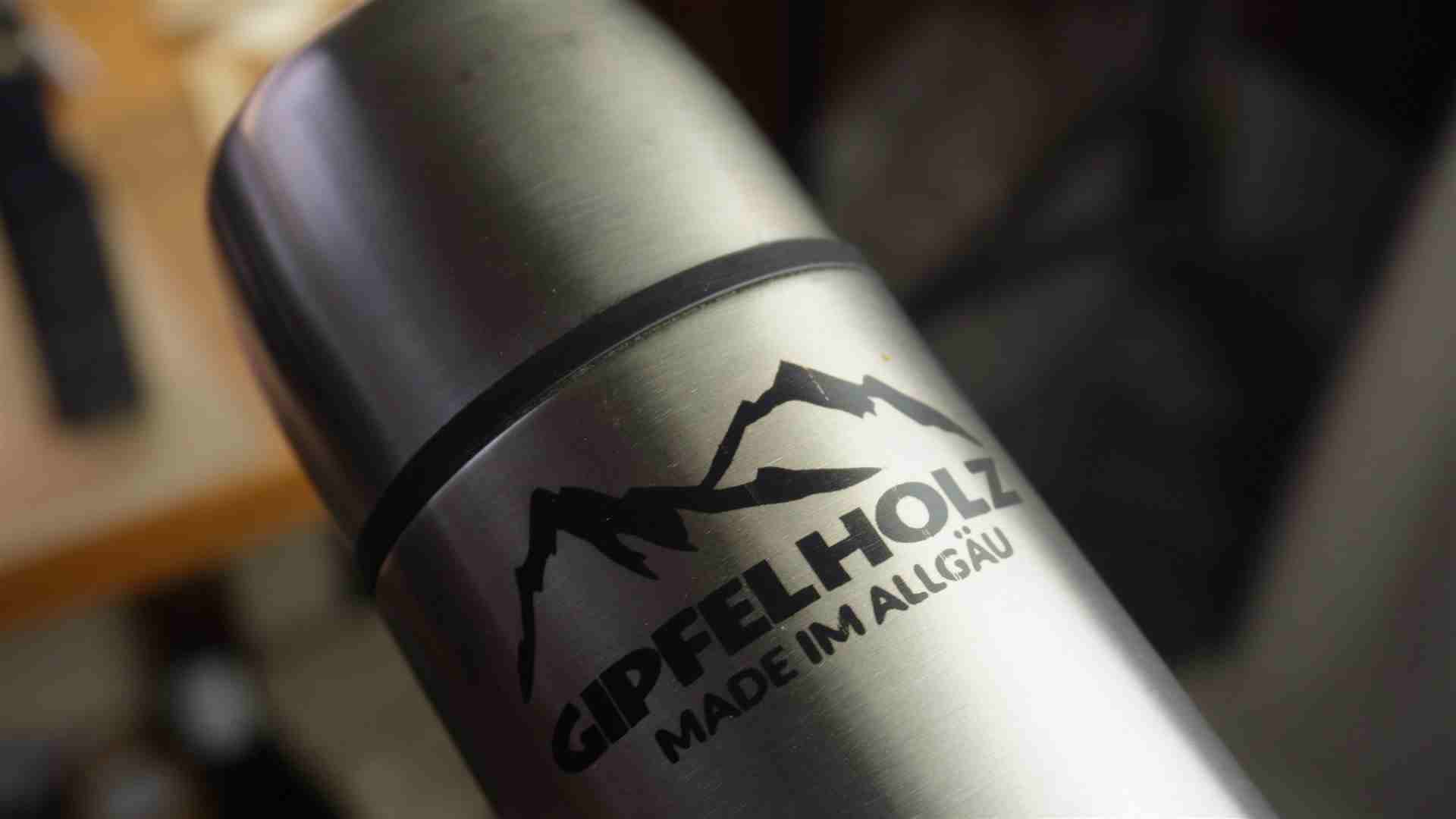

Edelstahl schwarz markieren – gravieren mit Diodenlaser

Der Atomstack X30 kann mit seinen 33Watt Laserleistung Edelstahl auch ohne Markierungsspray lasern. Die Ergebnisse ist echt super. Pech schwarz gelasert. Es handelt sich um unbehandeltes Edelstahl in roh.

Edelstahl Thermoskanne 1L kaufen*

1mm  Edelstahl kaufen*



 – Edelstahl Thermoskanne :  1800 mm/min / 70 % Power 0,04 Zeilenintervall (X20: 200 mm/min / 90 %)

– Logo auf Edelstahl: 1800 mm/min / 70 % Power 0,04 Zeilenintervall

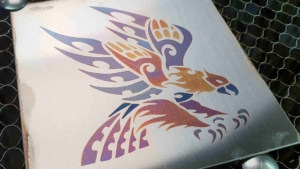

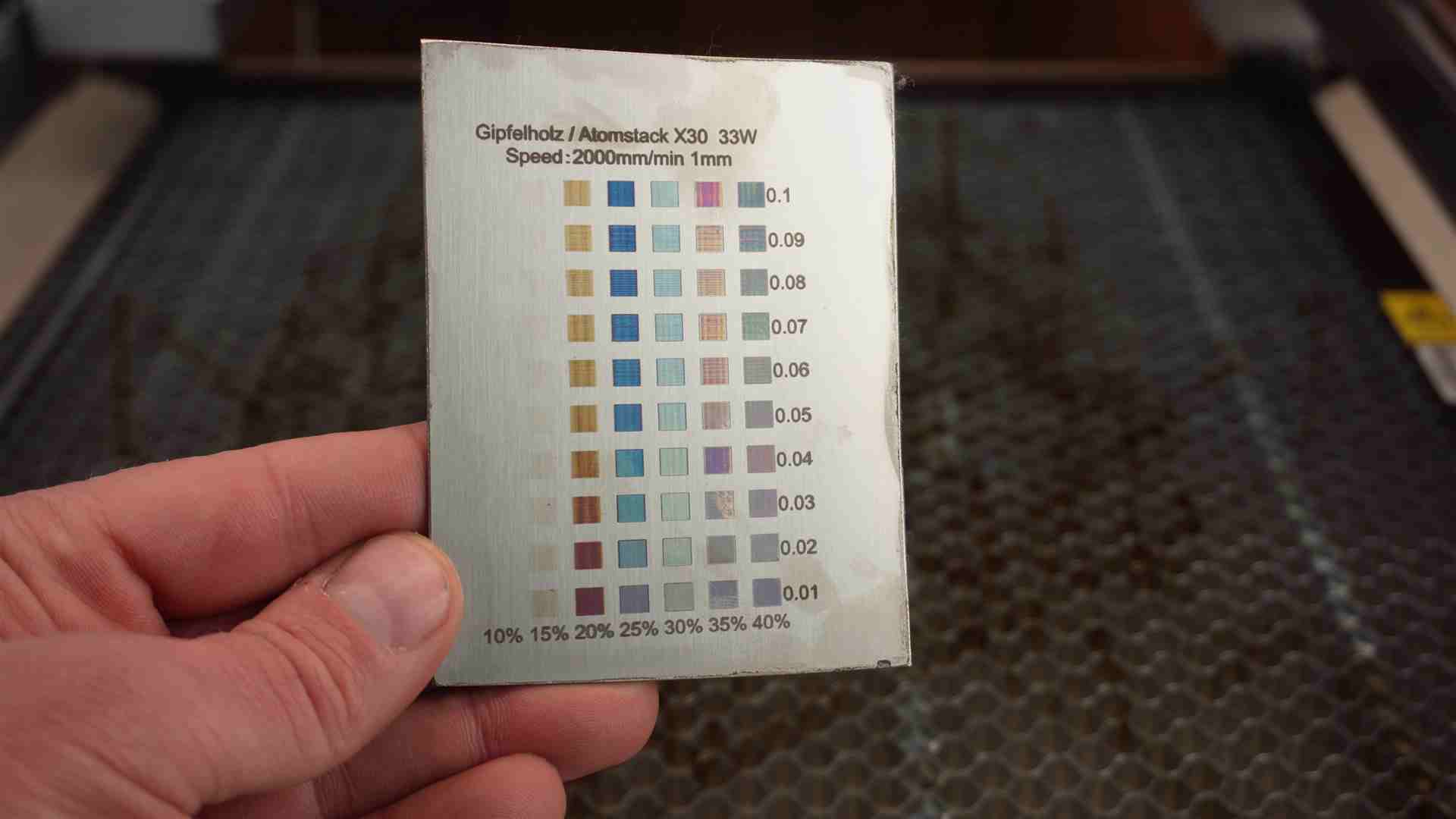

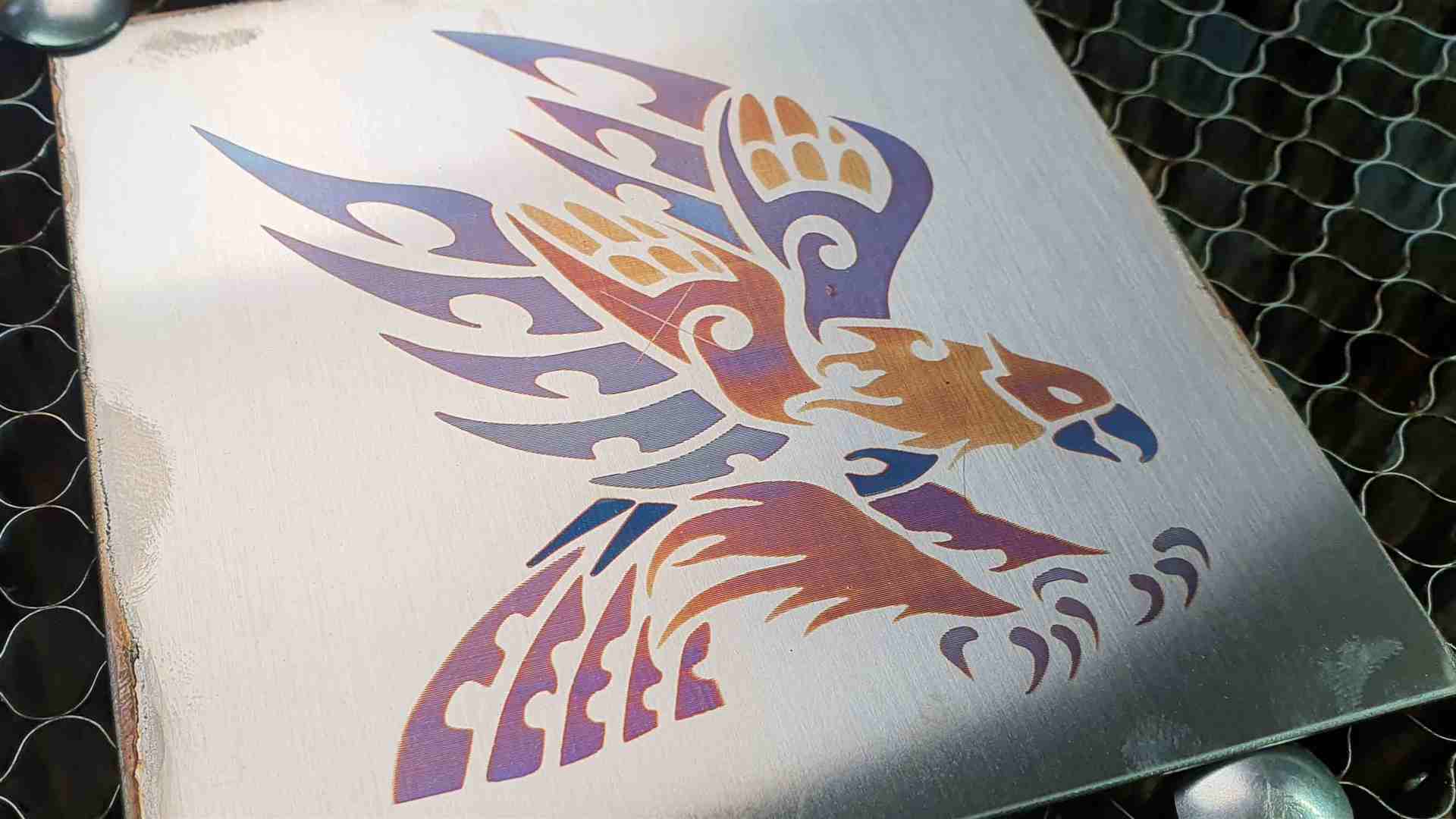

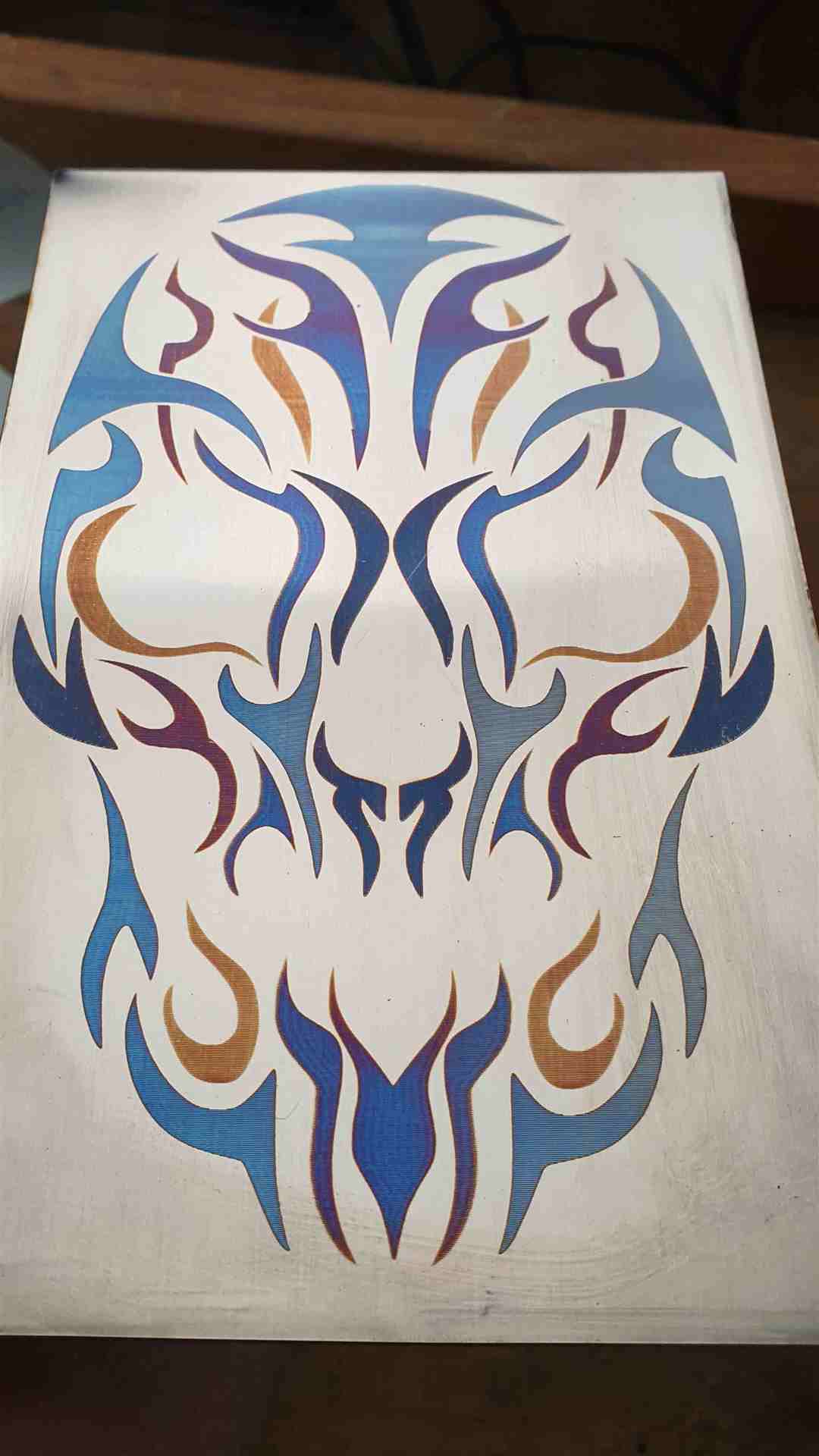

Edelstahl farbig markieren mit einem Diodenlaser – farbig lasern

Ebenso kann man auch farbig auf Edelstahl markierten. Das habe ich bereits in einem anderen Video behandelt. Dieses Video könnt Ihr Euch hier nochmals anschauen. Den Powertest für den X30 könnt Ihr Euch weiter unter downloaden.



Passendes Edstahl fürs farbig lasern kaufen*

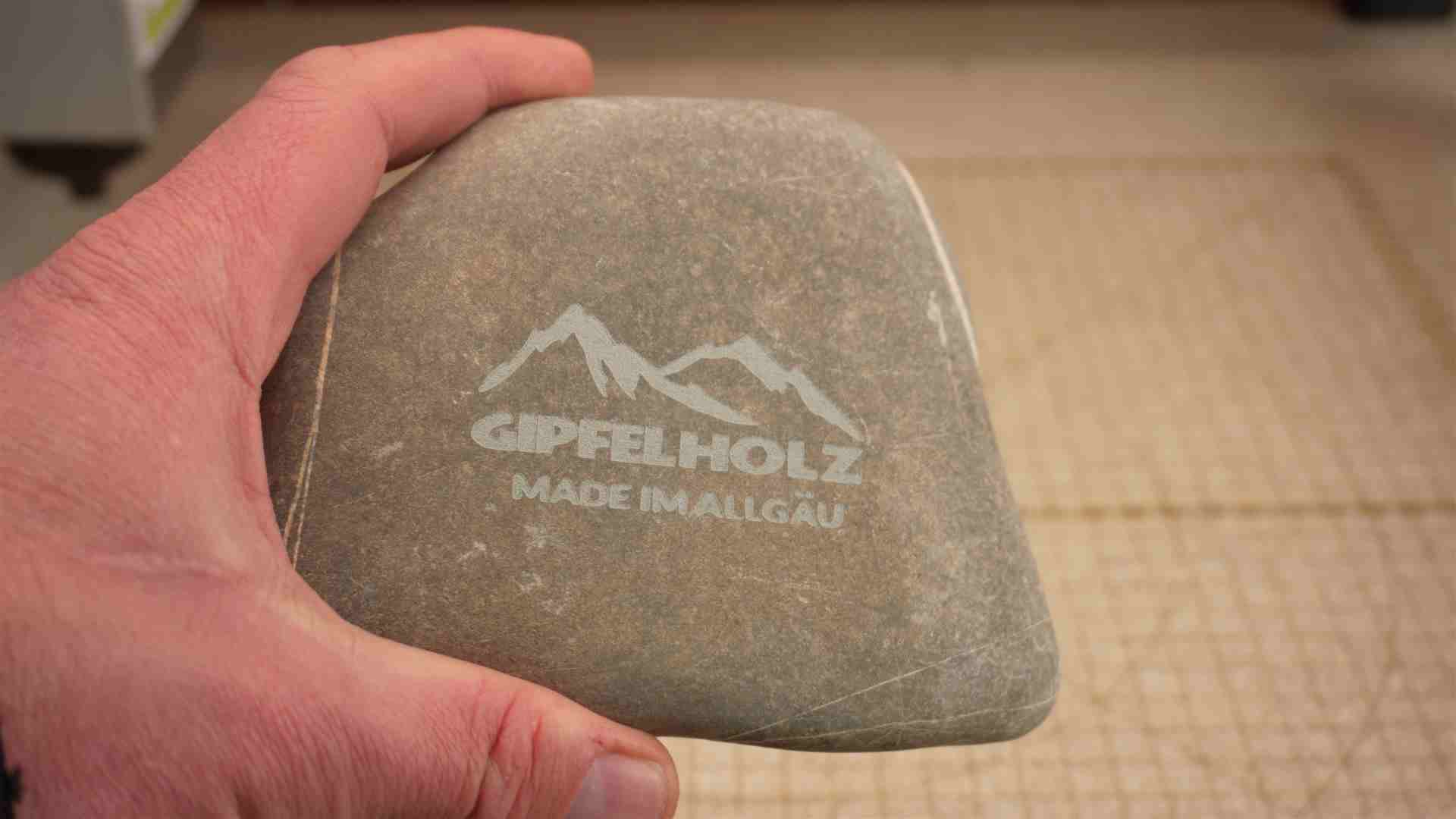

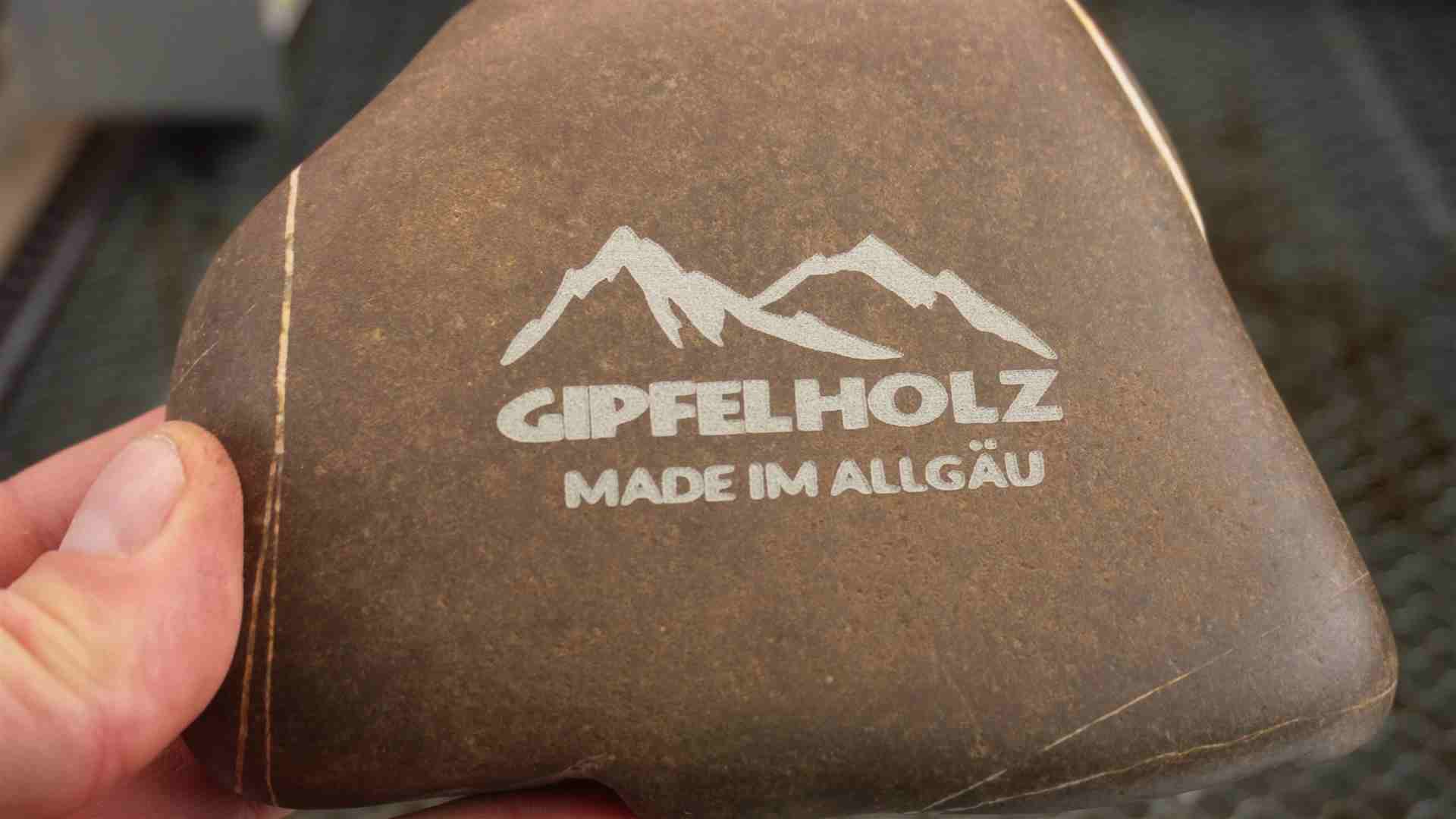

Flußstein gravieren mit dem Atomstack x30

Der Flußstein sollte absolut eben zum Laser sein. Rundungen kann der Atomstack x30 Pro  nicht.

Nachdem Lasern habe ich den Stein noch mit einem matten Lack überzogen. Somit kommt das gelaserte noch besser raus.



5000-7000 mm/min je nach Stein / 90 % Power – Zeilenintervall 0,100 (X20: 4000 mm/min / 90 % Power)

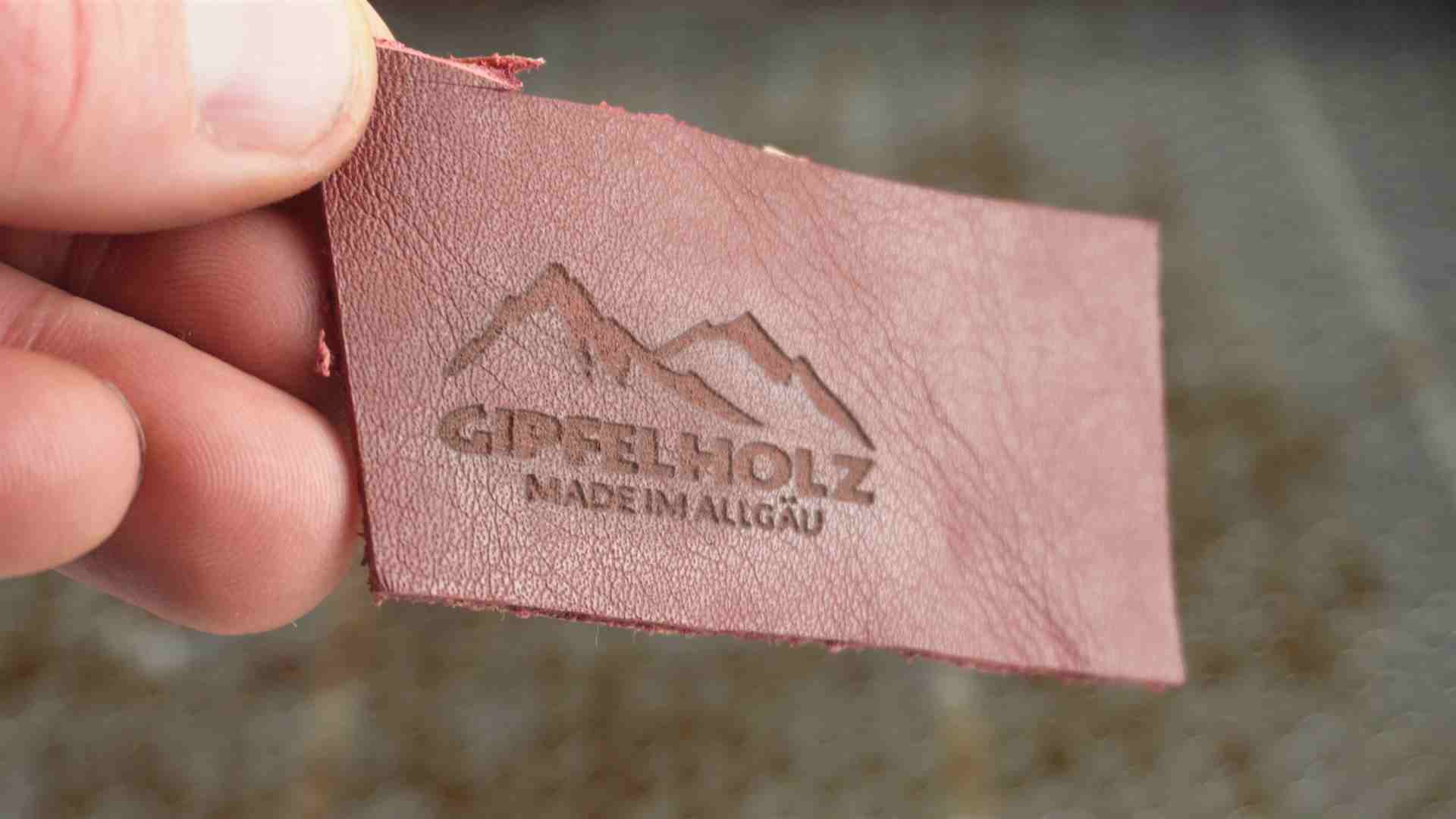

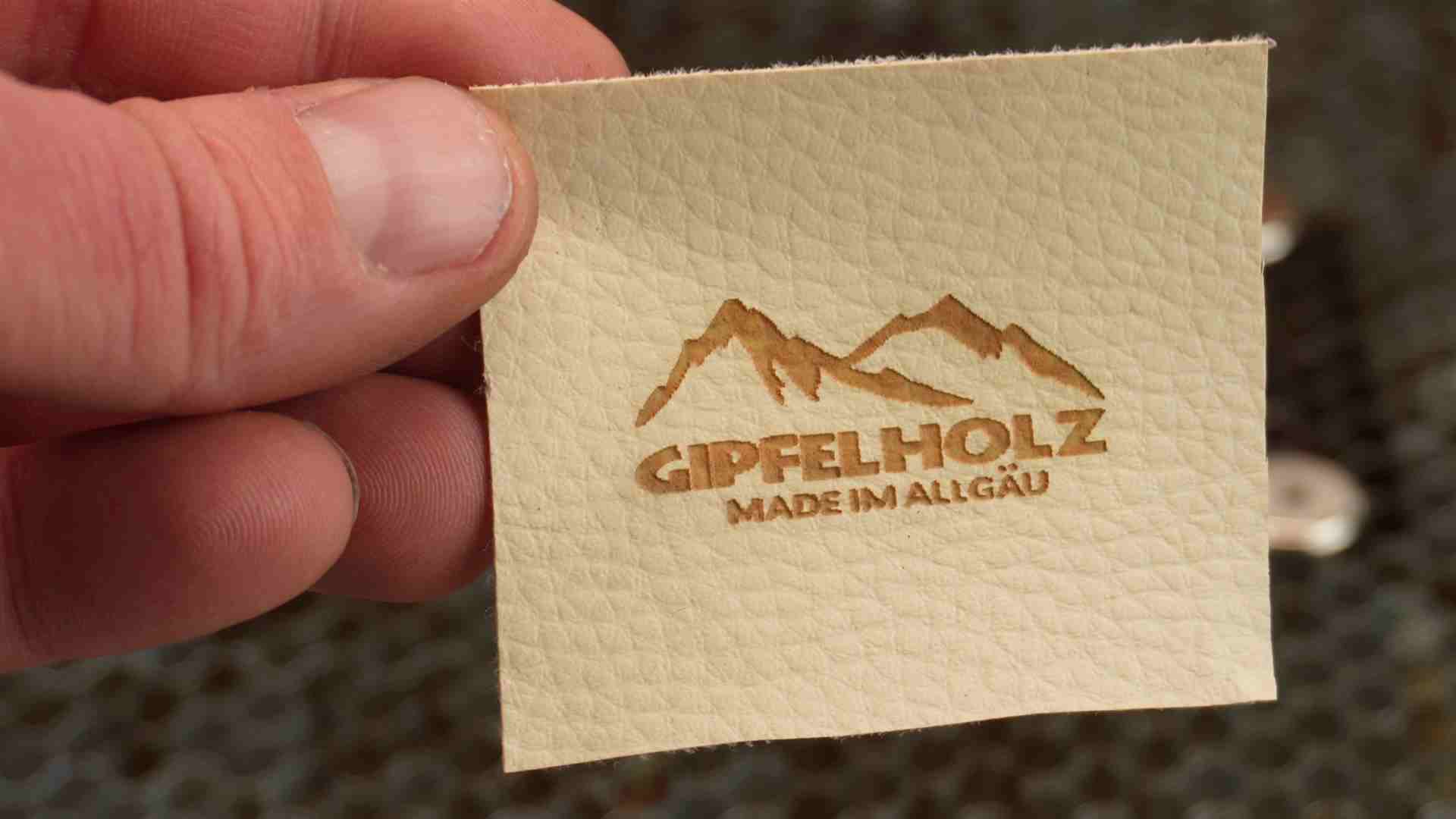

Leder gravieren und schneiden

Das dunkle ist Echtleder und das Helle ist Kunstleder. Beide haben eine Stärke von 1,5mm.



Gravur Kunstleder und Echtleder: 7000 mm/min / 25 % Power – Zeilenintervall 0,100 (X20: 4000 mm/min / 25 % Power)



Anzeige

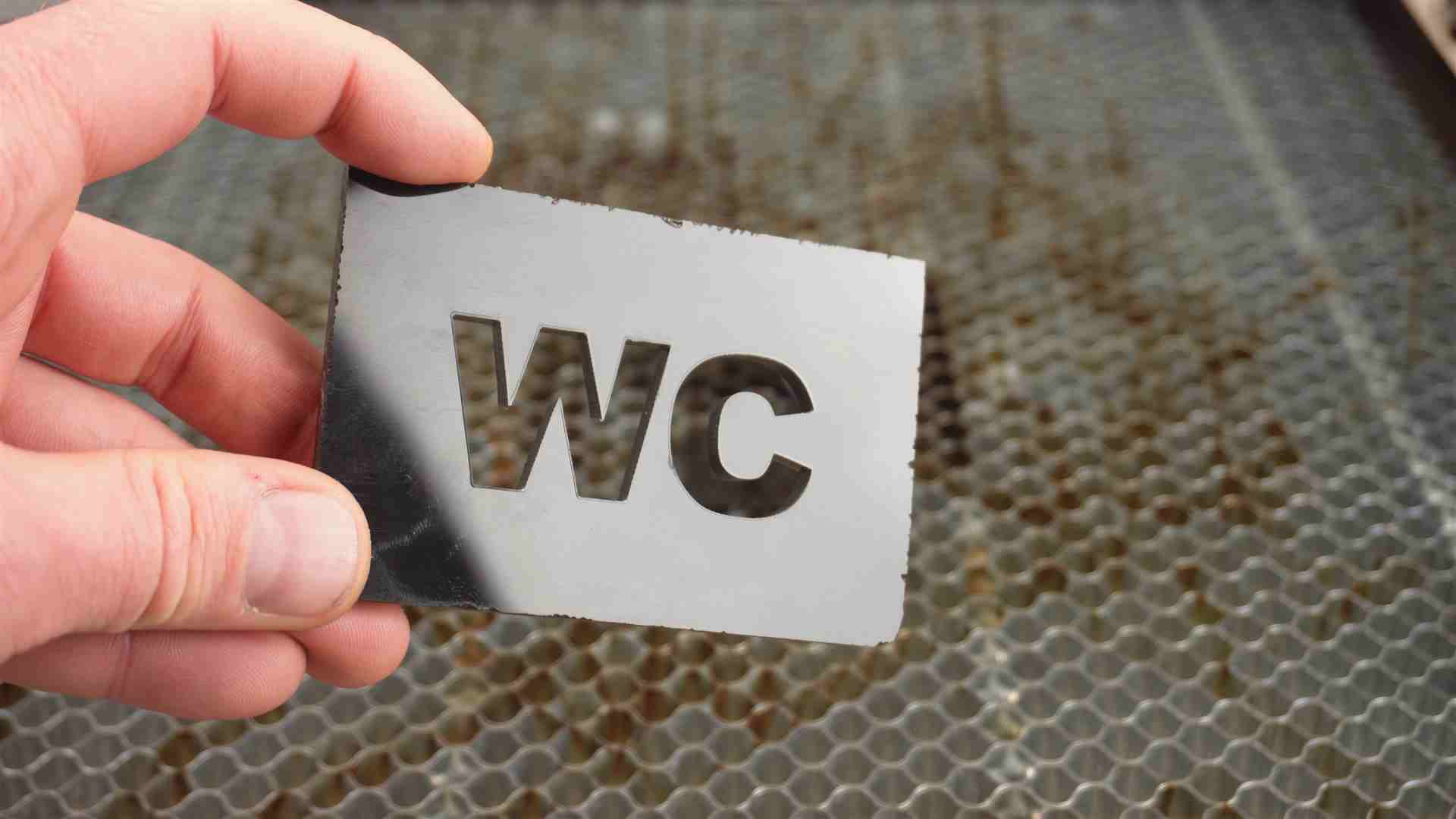

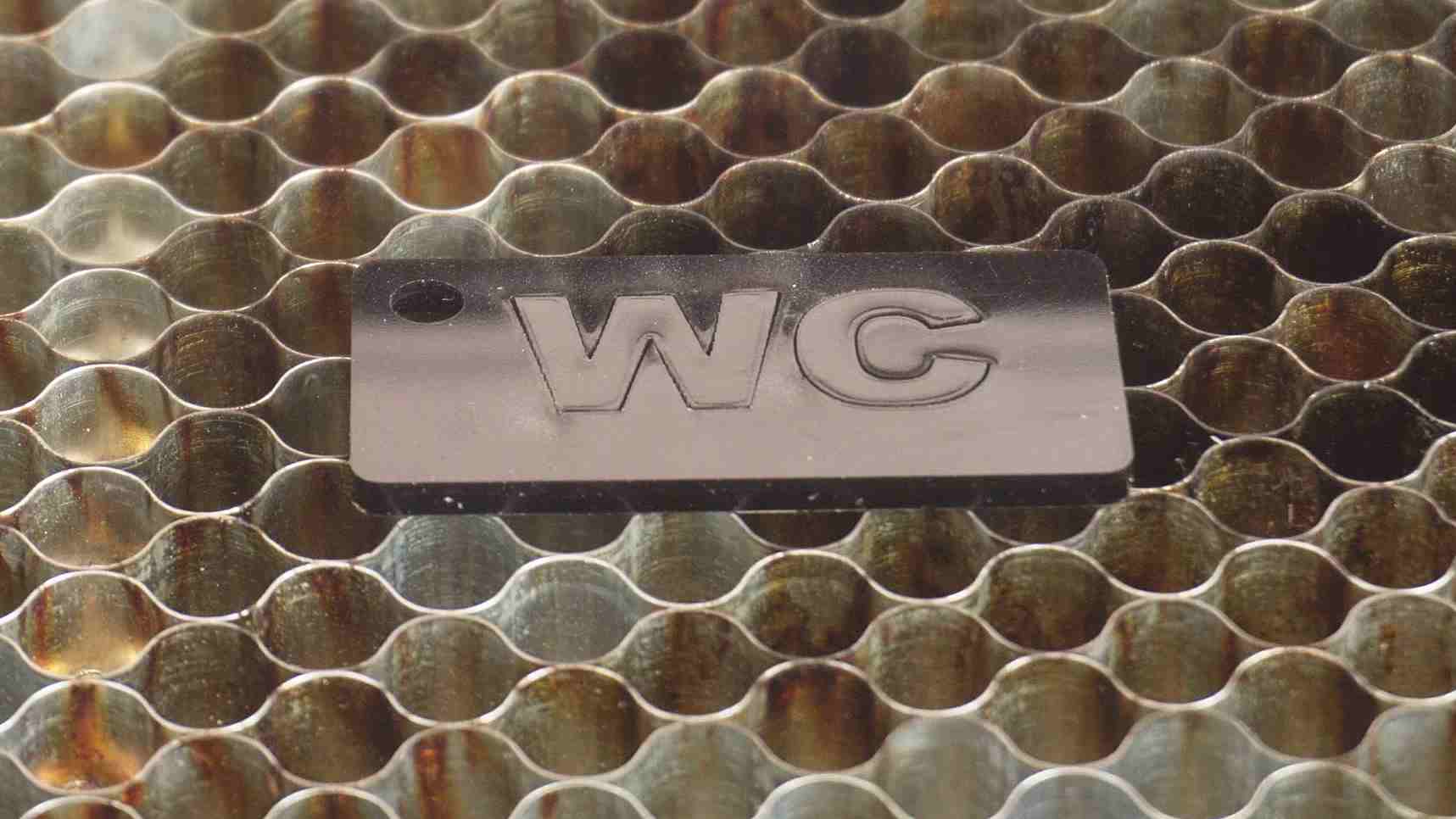

Acrylglas mit Diodenlaser schneiden und gravieren

Dazu müsst Ihr wissen, dass man nur schwarzes Acryglas schneiden kann. Durchsichtiges läßt sich nicht schneiden. Auch nicht wenn ihr es an der Oberfläche schwarz behandelt.



 – Plexiglas 2,8 mm: 400 mm/min / 85 % Power – 1 Durchgang (X20: 200 mm/min / 85 % Power – 1 Durchgang

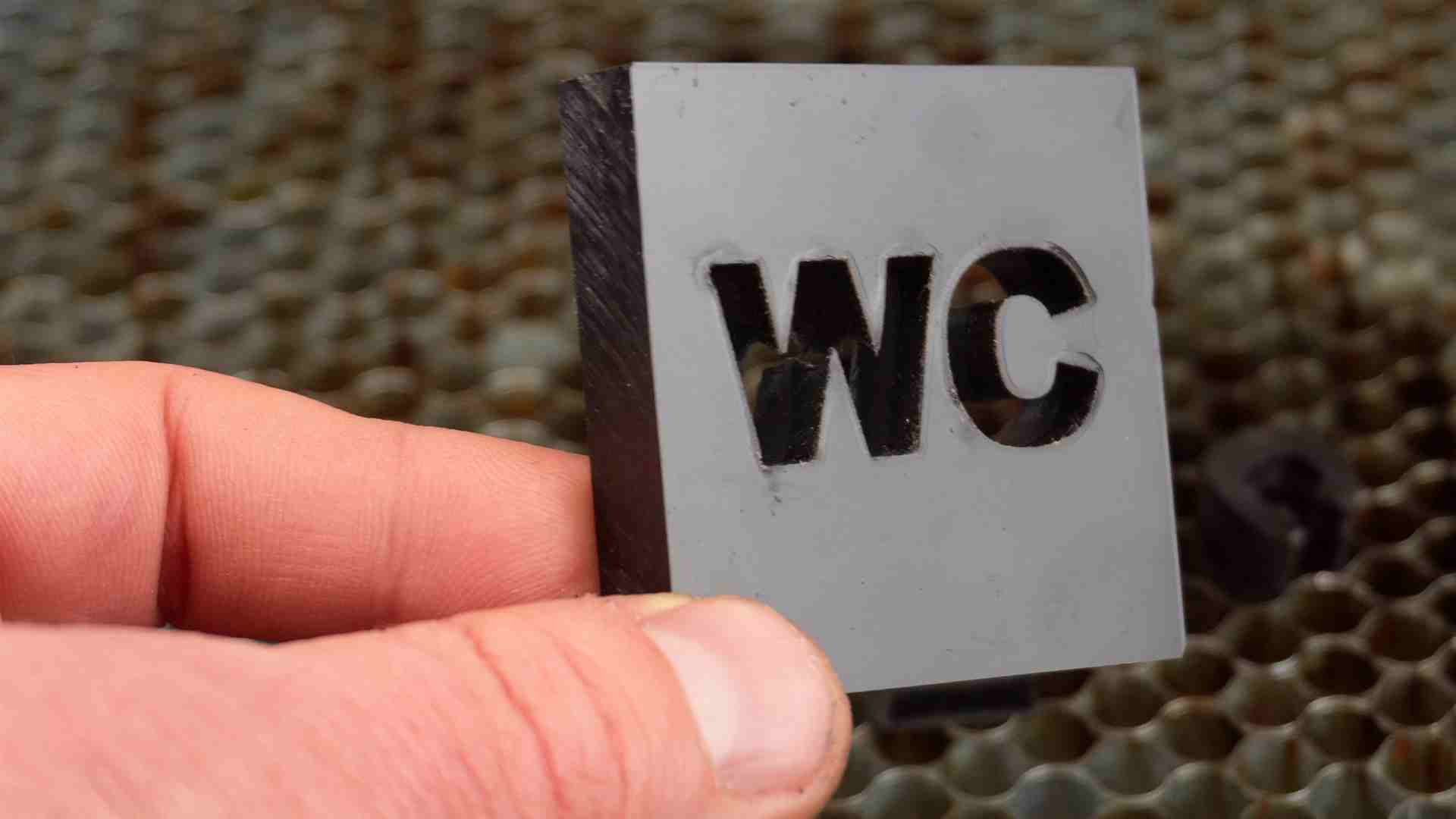

 – Schwarzes Arcylglas 5 mm: 200 mm/min / 90 % Power – 1 Durchgänge

 – Schwarzes Arcylglas 10 mm: 130 mm/min / 90 % Power – 2 Durchgänge – ggf. wäre es auch mit einem Druchgang möglich. Dazu müsste man auf 100% Leistung gehen.

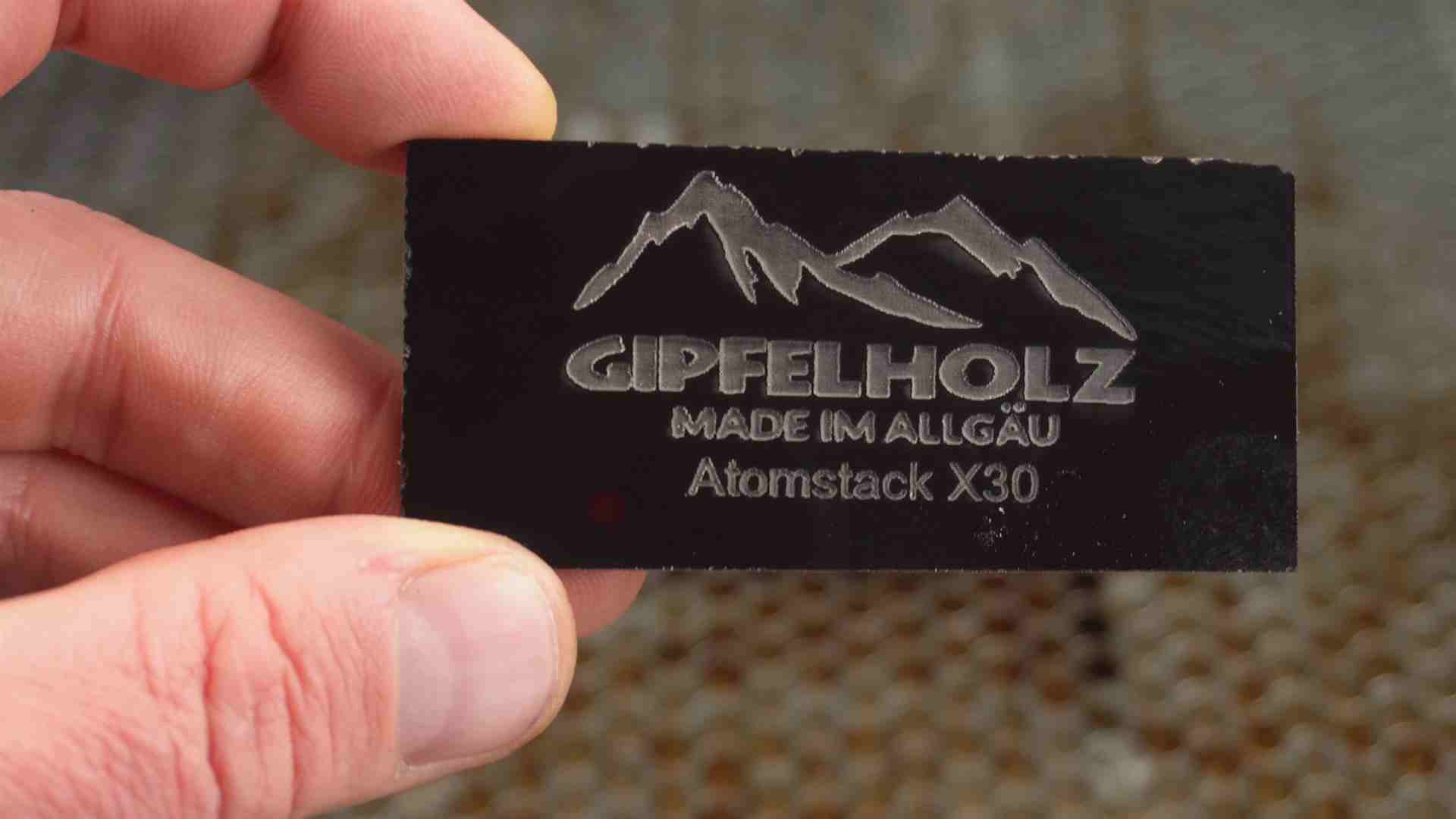

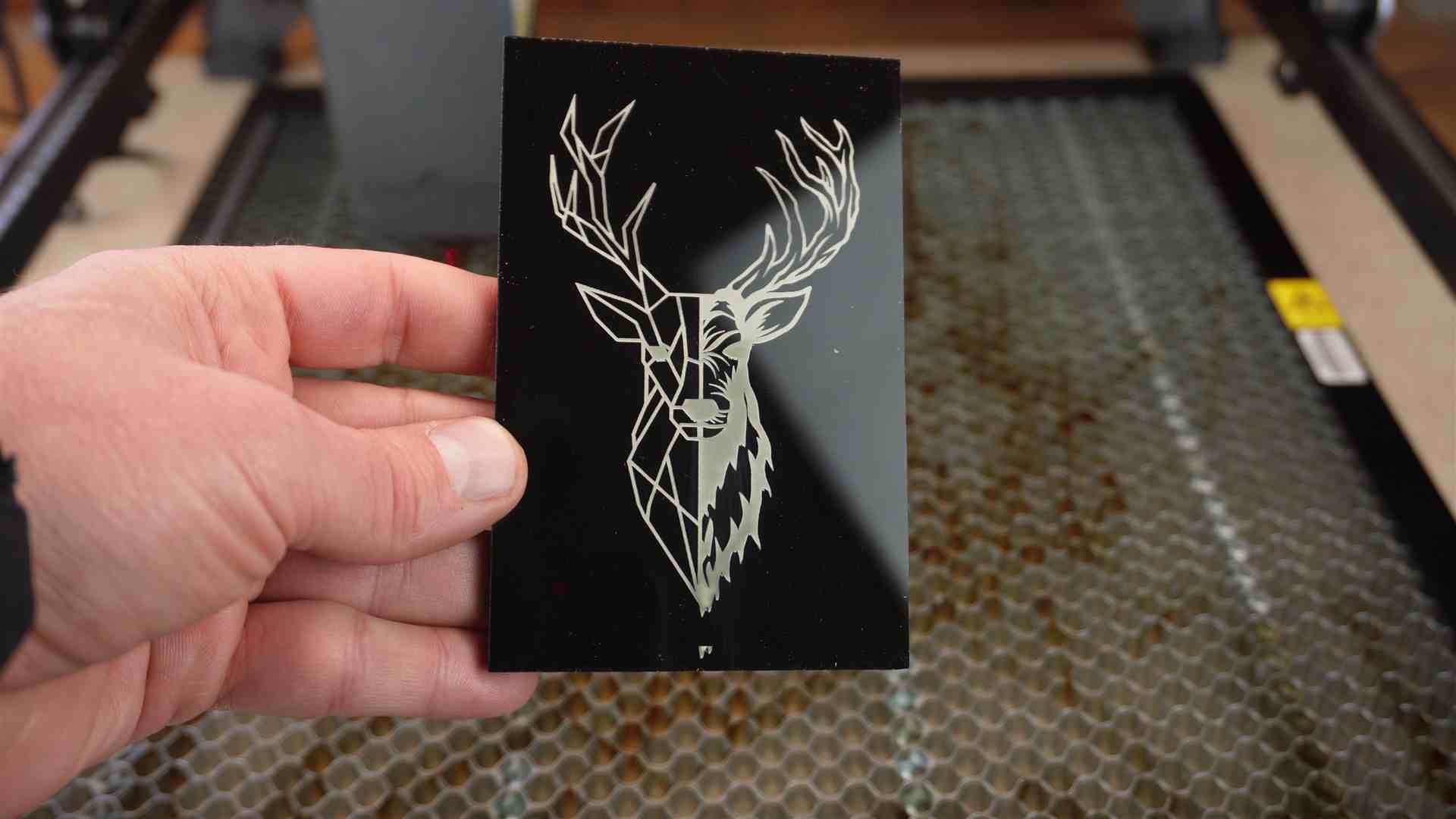

– Acryl Gravur : 2000 mm/min / 60 % Power – Zeilenintervall 0,100

– Acryl Gravur mit dem Atomstack R30 zum Vergleich

Hier seht Ihr den Vergleich zwischen dem R30 Infrarotlaser und dem X30 Diodenlaser. Beim R30 sieht man wie schön weiß es auf schwarzem Acryl gelasert wird.





• Fazit zum Gravur Laser von Atomstack







*******************************************************************************

Atomstack x30 Pro kaufen:



👌👌👌 Achtung Rabatt Code bei AtomStack: über diesen Link und Code* gibt es auf alles 5% Rabatt auf deine Bestellung bei Atomstack
Code: GIPFELHOLZ

👌👌👌 Bei Ikier gibt es 10 Euro Rabatt auf alles ab 60 Euro, Code: GIPFELHOLZ-NEU10

über diesen Link





👉 Atomstack X30 Pro direkt bei Ikier kaufen *

👉 Atomstack A30 Pro bei Atomstack.com kaufen*

👉 Atomstack X30 Pro direkt bei Amazon kaufen*



Ich habe den Laser direkt bei Atomstack.net gekauft.



Weiteres Zubehör Atomstack

• 👉 Rotary Roller R3 zum graviern zylindischer Objekte: Rotray R3*
• 👉 Rotary Roller R3 Update mit Stützen: Rotray R3 Update*
• 👉 Atomstack Air Assist – zum besseren Schneiden und gravieren: Air Assist
• 👉 Laser – Schneid Gitter – : Honeycomp Working Table Atomstack*
• 👉 Vergrösserungs Kit für Laserbereich 850×410 mm : Extension Kit*
• 👉  Atomstack X20 Pro direkt bei Atomstack kaufen*
• 👉 Atomstack X20 Pro auf Amazon kaufen*
• 👉 Atomstack x7 Pro direkt bei Atomstack kaufen *



Materialien zum Lasern

👉 Visitenkarten Alu zum Lasern: *

👉 Holz Anhänger: *

👉 Schiefer Untersetzer: *

👉 Zollstöcke Natur zum gravieren: *

Edelstahl Thermoskanne

👉 Spiegelfliesen 15×15: *

👉 Sprühfolie schwarz matt:*

👉 Acrylglas in Schwarz verschiedene Größen*

👉 Alu Tags in verschiedenen Farben*:

👉 Edelstahl Schlüsselanhänger*

👉 Flaschenöffner Alu*

👉 Edelstahl Ketten Anhänger polliert*

👉 Hundemarken – Erkennungsmarken rund*





*******************************************************************************



• Software LightBurn: https://lightburnsoftware.com/
• 3D Druck: Füße und Halter für Laser auf der Grundplatte mit Erhöhungen: Datei von Thingiverse

**********************************************************************************************************************

SEID FAIR

Ich stelle Euch die unten stehenden Dateien kostenlos zum downloaden bereit – Deshalb wäre es super, wenn Ihr ein Dankeschön da lasst. Es ist  mit viel Arbeit und Kosten verbunden, Euch das alles bereitzustellen. Ihr würdet den Kanal Gipfelholz damit unterstützen.  Somit kann ich immer wieder was kostenlos zur Verfügung stellen. VIELEN DANK



👉  👉  ÜBER EINEN AMAZON GUTSCHEIN würde ich mich am meisten freuen. Betrag ist frei wählbar.

e-Mail Adresse : info@gipfelholz.de





👉  👉 auch ein Dankeschön über Lightning mit Bitcoin möglich, auch darüber freue ich mich sehr:

Lightning Adresse: gipfelholz@blink.sv

Ihr könnt den Betrag frei wählen, eine Nachricht hinzufügen und dann eine Lightning Zahlung durchführen.Eure Wallet muss LNURL können.





👉 HIER KÖNNT IHR PER PAYPAL ETWAS SPENDEN



WENN IHR DEN DOWNLOAD NUTZT – SEID FAIR – SCHREIBT DOCH BITTE EIN KOMMENTAR UNTER DEM VIDEO AUF YOUTUBE und lasst ein Daumen hoch da – Somit unterstützt Ihr ebenso den Kanal – DANKE

**********************************************************************************************************************



👉 RASTER GITTER von Gipfelholz / Laser Gitter / Grid 400×400 als Lightburn und DXF Datei:



👉 SPEED UND POWERTEST von Gipfelholz – dieser Test kann in Lightburn individuell auf Eure Bedürftnisse angepasst werden – die Kästchen werden einzeln in den Form-Eigenschaften vom Power eingestellt.   3 Dateien verfügbar – Alu – Glas – Sonstiges



👉 SCHNEIDETEST  , diese Datei kann auch individuell angepasst werden:

4mm Sperrholz und 8mm Sperrholz



👉 FARBIG LASERN 33 Watt Laser – 1 x Speed und Powertest um farbig auf Edelstahl zu lasern

Dateien individuell anpassbar . Erklärung im Video



👉 FARBIG LASERN 20 Watt Laser – 4 x Speed und Powertest um farbig auf Edelstahl zu lasern.

Hier kommt Ihr direkt zum Video mit der Erklärung dazu

*******************************************************************************



PS: ich fahre den Laser nur selten mit 100% Leistung. Somit habt Ihr länger Freude an dem Laser.  Deshalb sind die Test immer nur mit max. 90% Leistung angelegt.

Bitte achtet ebenso auf die Sicherheit. Laßt den Laser im Betrieb nie unbeaufsichtigt. Setzt eine Laserschutzbrille auf und saugt die Luft ab.
