iKier K1 Pro Max 70Watt



Next Laser Level.

Wir schauen uns heute den iKier K1 Pro Max 70Watt mal genauer an und testen diesen .

Hinter der Marke Ikier steht der Hersteller Atomstack, die mit diesem Laser eine neue high Quality Linie einführen.

Wie unterscheiden sich der Ikier Pro Max 48W, der Ikier Ultra 36W und der Ikier K1 70W von der Leistung?

77 Watt Laser im Test – Ikier K1 Pro Max 70 Watt Test



Ein großer Vorteil ist die Umschaltung der Laserleistung von 70 auf 35 Watt.

Kurz erklärt.

Die 70 Watt sind besser zum Schneiden, die 35 Watt besser für Gravuren.

Denn umso mehr Laser verbaut sind, desto größer wird der Laserpunkt. D.h. wenn man auf 35 Watt umschaltet wird der Laserpunkt kleiner und ist besser für feine Gravuren.



• Laserpunkt 0,1 * 0,15 mm (35Watt) und 0,15 * 0,2 mm (70Watt)
• Ikier K1 Pro Max 48Watt : Laserpunkt 0,08 * 0,1 mm (24Watt) und 0,10 * 0,15 mm (48Watt)





Der Ikier K1 Pro Max mit 70 Watt / 35 Watt im Test



Lohnt sich der neue 70 Watt  Ikier K1 Pro Max Laser als neues Flaggschiff von Atomstack?

Wie gut sind die neuen Features des Diodenlasers?

Natürlich testen wir verschiedene Materialien und vergleichen den Laser mit der 48 Watt Variante.

Es gibt noch eine abgespeckte Variante dieses Lasers. Der Atomstack x70 – A70 ist die günstigere Variante.

Dieser hat aber auch ein paar sehr interessante Features weniger.



* Alle Links mit Sternchen sind Affilate Links – Dort bekomme ich eine kleine Provision – für Euch ändert sich der Preis nicht.





Vorteile iKier K1 Pro Max 70Watt schnell im Überblick:

• Großer Gravurbereicht von 410 x 410 mm
•  14 (70-77Watt) Laser werden über einen Spiegel gebündelt
• Laserfokusbereich  0,1 * 0,15 mm (35-39 Watt) und 0,15 * 0,2 mm (70Watt) umschaltbar

• 900mm/sec oder 54000mm/min an Geschwindigkeit
• Reset Knopf
• Touch Panel das mit W-Lan verbunden werden kann
• Offline-Gravur auch möglich – durch einsetzen eines USB Sticks, somit lasern auch on PC möglich
• Autofokus
• Automatisches sinken beim Schneiden
• Infrarot Laser Positionierung
• Feuersensor
• Absperrbar
• Filter-Panorama-Glas
• Lüfter laufen nur, wenn der Laser lasert
• Automatischer Air Assist
• Bei Stromausfall – beginnt der Laser, wo er aufgehört hat (nur über Offline Gravur)

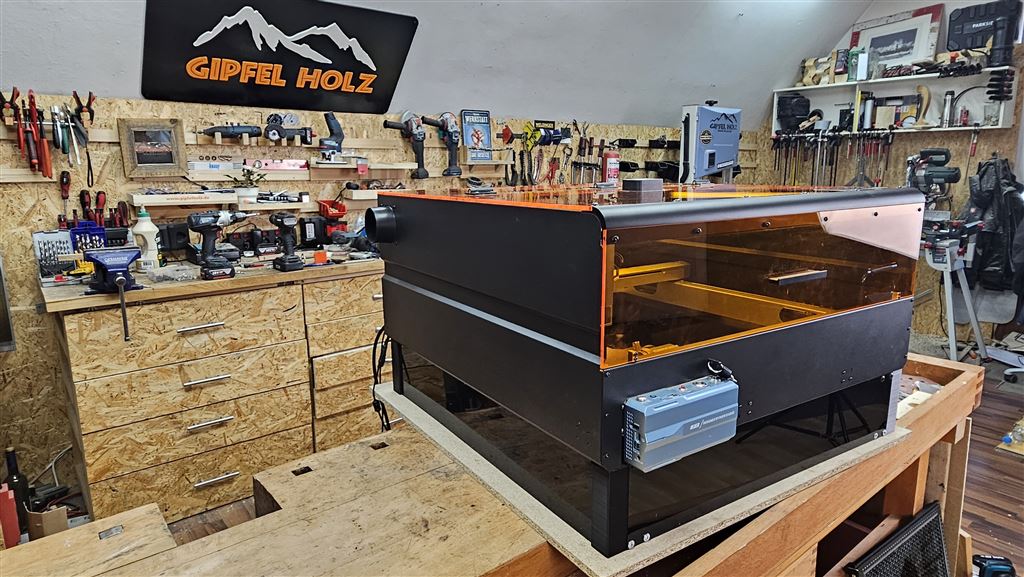

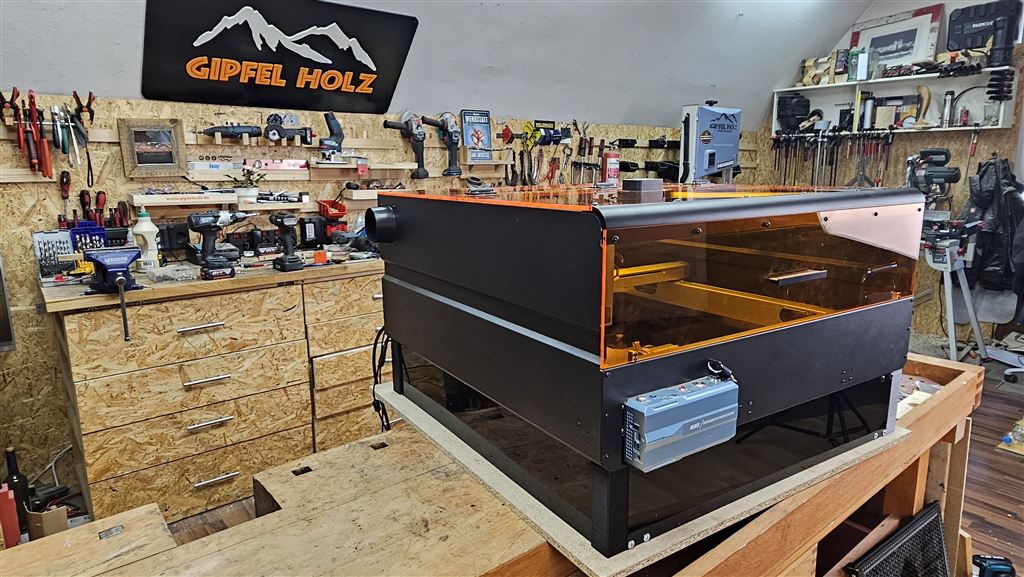

Vorteile iKier E2 Gehäuse mit Kamera

• Kompatible Modelle: iKier K1 12W, K1 Pro 24W, K1 Ultra 36W, K1 Pro Max 48W, K1 Pro 1064nm 20W, K1 Pro Max 70W
• eingebaute Absaugung
• Deckelkontakte – sobald der Deckel geöffnet wird, hört der Laser auf zu arbeiten
• eingebaute Lightburnkamera mit 5MP
• Innenbeleuchtung mit LED Leisten
• Sichtschutz Acryl

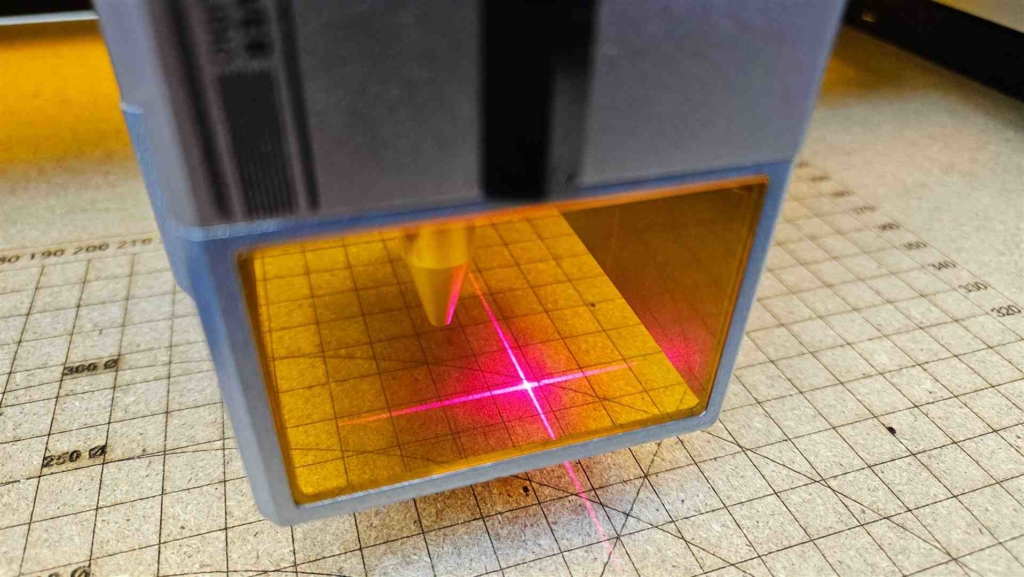

TIPP : Laser Positionier Kreuz richtig einstellen – justieren

Das Positionier Kreuz ist nicht nur zum positionieren gedacht, sondern auch als Laser Start Punkt.

Somit kann man genau auf die Mitte des Kreuzes ausrichten, einen Button in Lightburn drücken und der Laser beginnt da, wo das Kreuz ausgerichtet wurde.

Dazu benötigt man aber noch bestimmte Einstellungen in Lightburn.

Das erkläre ich genau im Video.







Im Video zeige ich Euch:



Der Aufbau des Ikier K1 Pro Max ist sehr einfach und nimmt ca. 10 Minuten in Anspruch.  Die mitgelieferte Bedienungsanleitung ist in Deutsch beigefügt und gut verständlich. Der Laser wird zu 95% fertig montiert geliefert. Es muss nur die X Achse mit 4 Schrauben montiert werden. Die Kabel angesteckt , das Lasermodul montiert werden und schon ist der Laser fertig aufgebaut.



• Einstellungen des Ikier K1 Pro Max 70 Watt in Lightburn.
• Erklärung Laser und Gehäuse
• Einstellung Positionierkreuz
• Einstellungen Autofokus
• Sicherheit
• Test verschiedener Materialien
• Besprechnung der Ergenissen
• Fazit

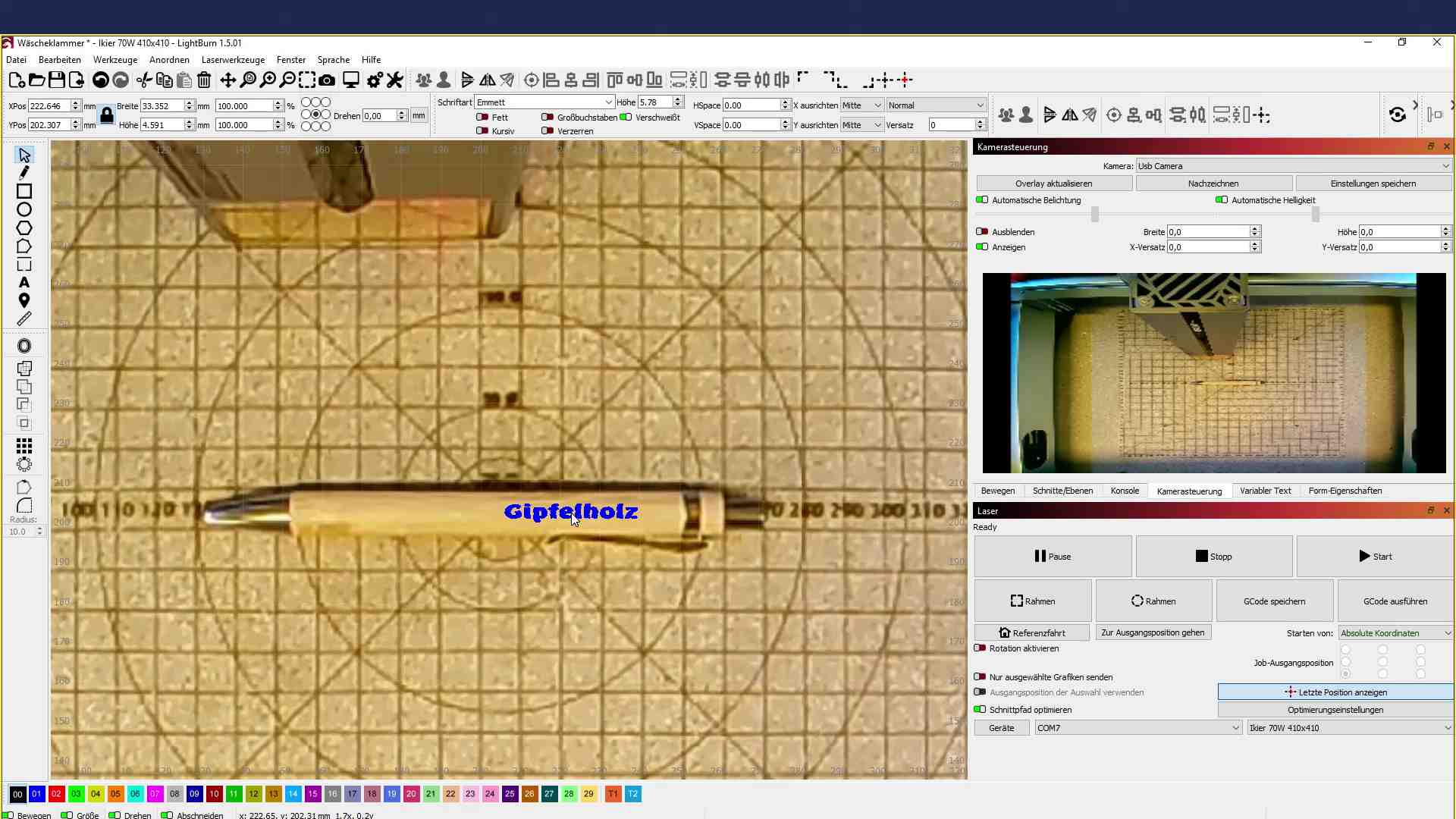

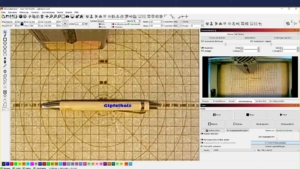

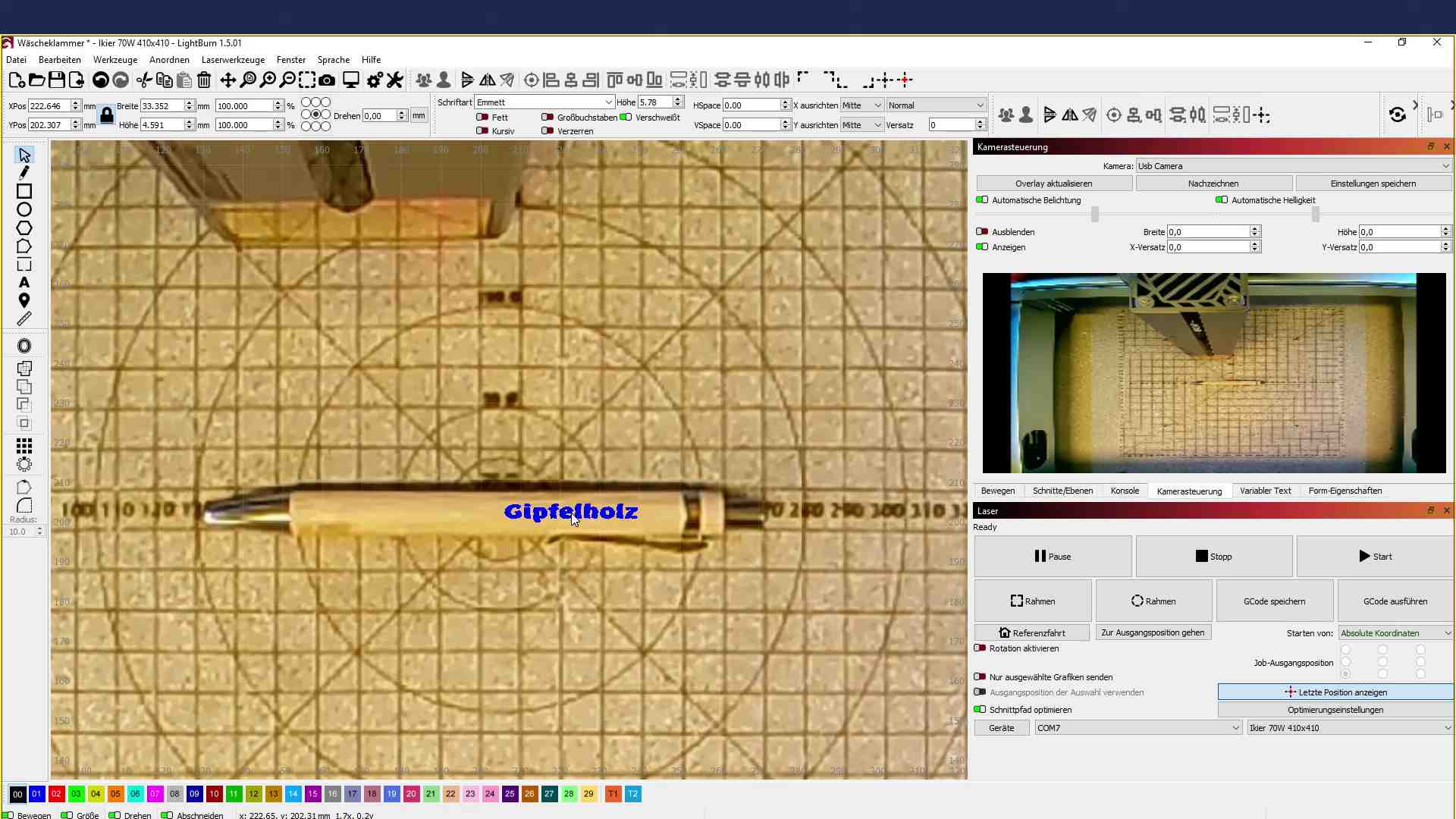

Kamera im E2 Gehäuse von iKier



Das E2 Gehäuse von iKier hat auch eine eingebaute 8MP Kamera. Sobald man die Kamera in Lightburn richtig eingerichtet hat, funktioniert dieser sehr gut.

Wie man die Kamera in Lightburn richtig einbindet – erkläre ich in diesem Video

Ja ich muss zugeben…. mit der Einrichtung hatte ich so meine Probleme, bis Lightburn das Muster richtig erkannt hat. Dazu empfehle ich Euch nicht das im Lieferumfang mitgelieferte Muster zu verwenden, sondern sich über Lightburn ein größeres auszudrucken und dieses zu verwenden. Der Download des Muster ist in Lightburn direkt bei den Schritten möglich.







Fokus Ikier K1 Pro Max 70 Watt



Das 70 Watt Modul von Ikier hat mehrere Möglichkeit um den fix Fokus richtig einzustellen.

iKier K1 Pro Max 70Watt



Möglichkeit 1: Autofokus

Den Autofokus kann man direkt über die Taste an der Steuereinheit betätigen, oder aber auch in Lightburn. Wie die Einstellungen in Lightburn gemacht werden, erkläre ich genau im Video.

Aber Achtung. Der Autofokus ist nur für Gravurarbeiten. Sprich, solltet Ihr schneiden wollen, muss dieser manuell eingestellt werden.

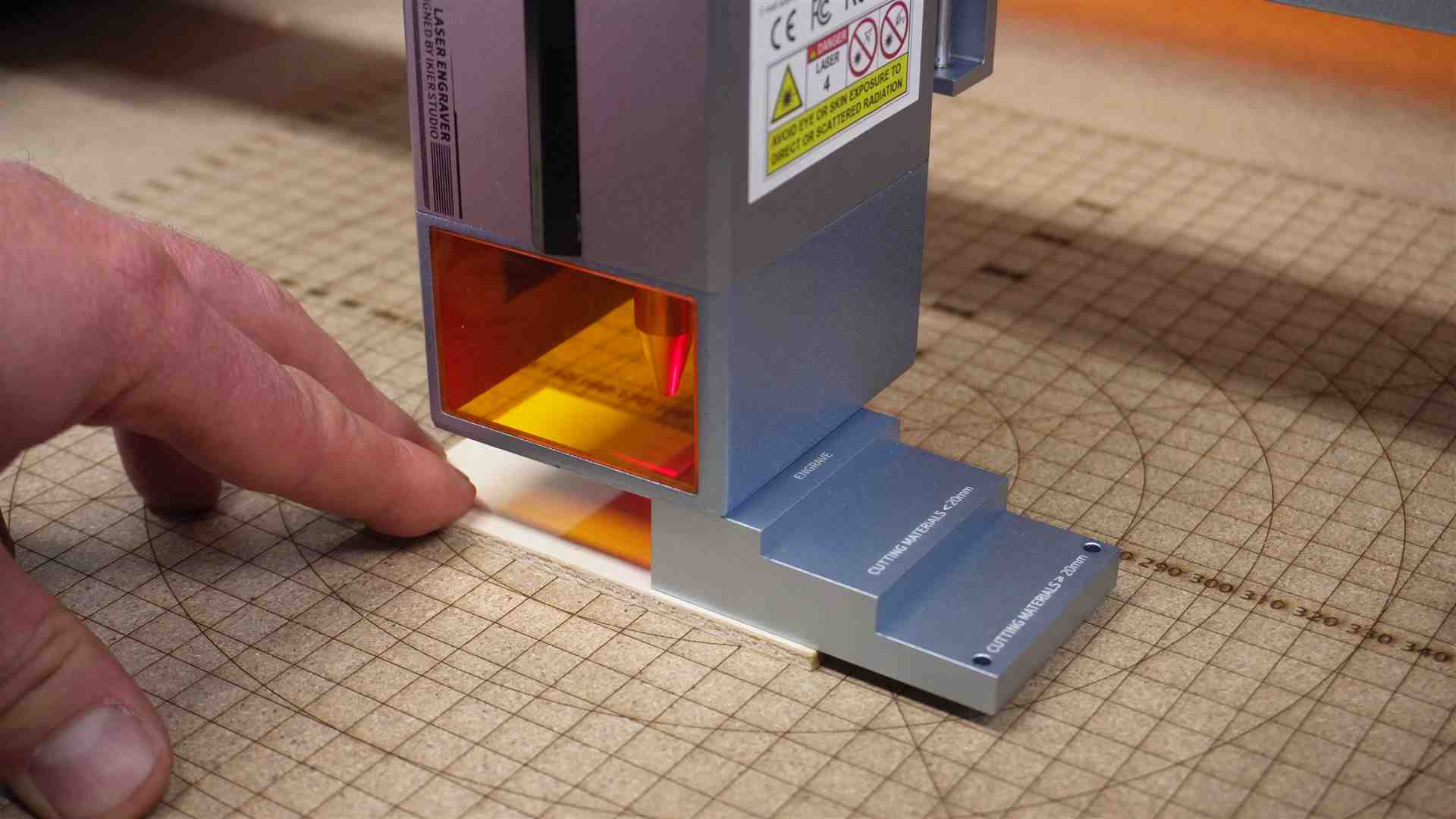

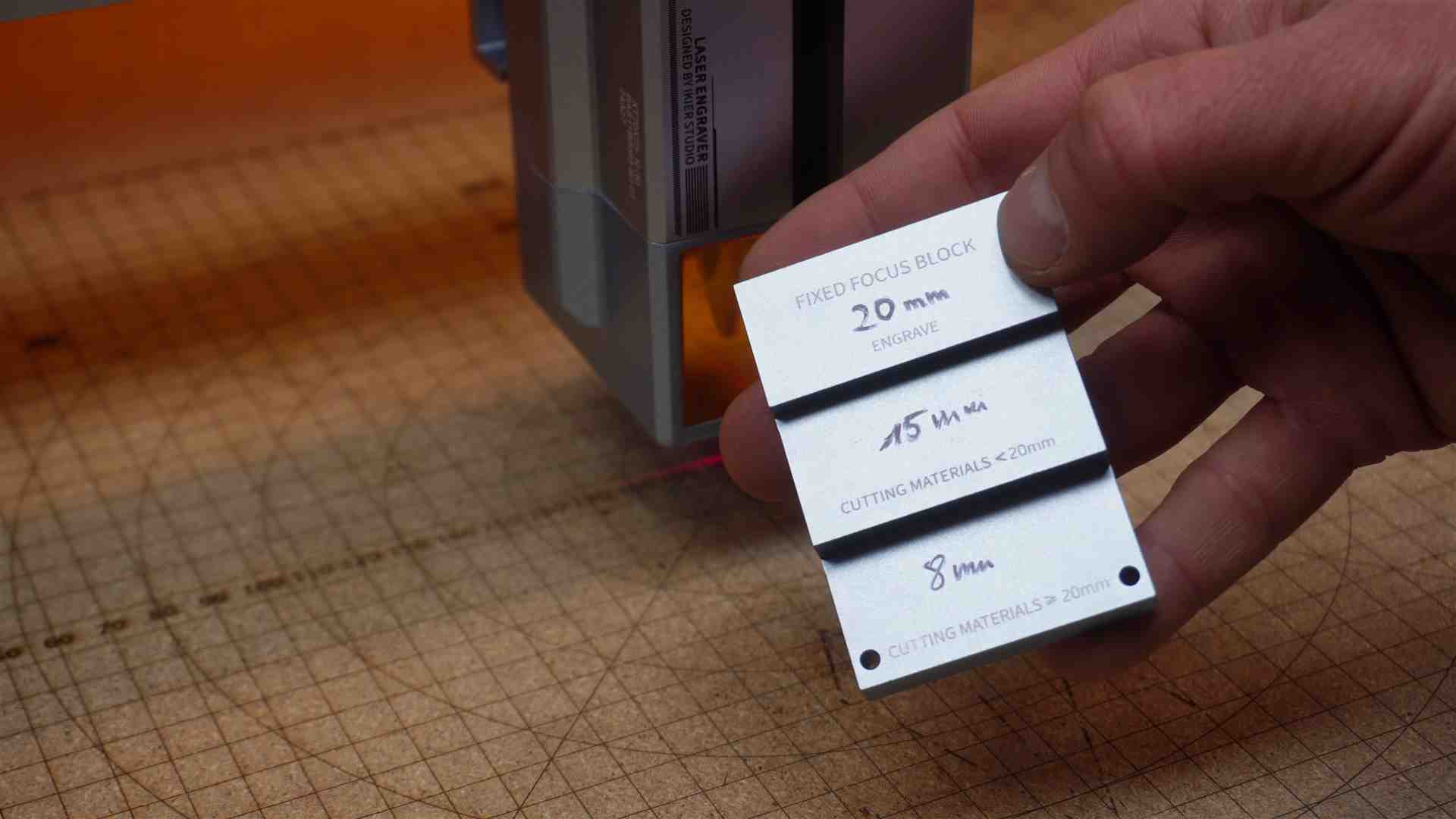

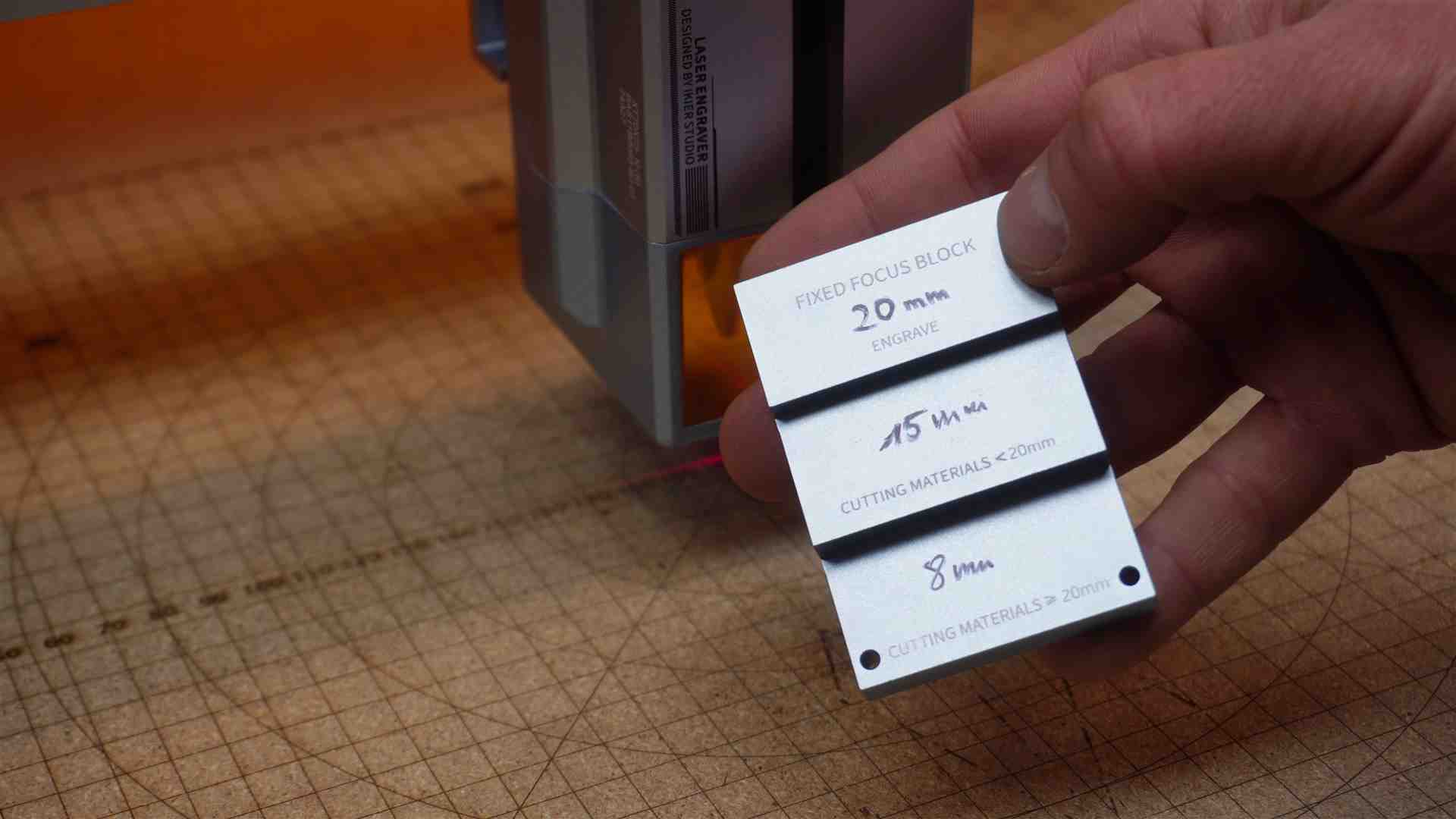

Möglichkeit 2: Manuelles einstellen.

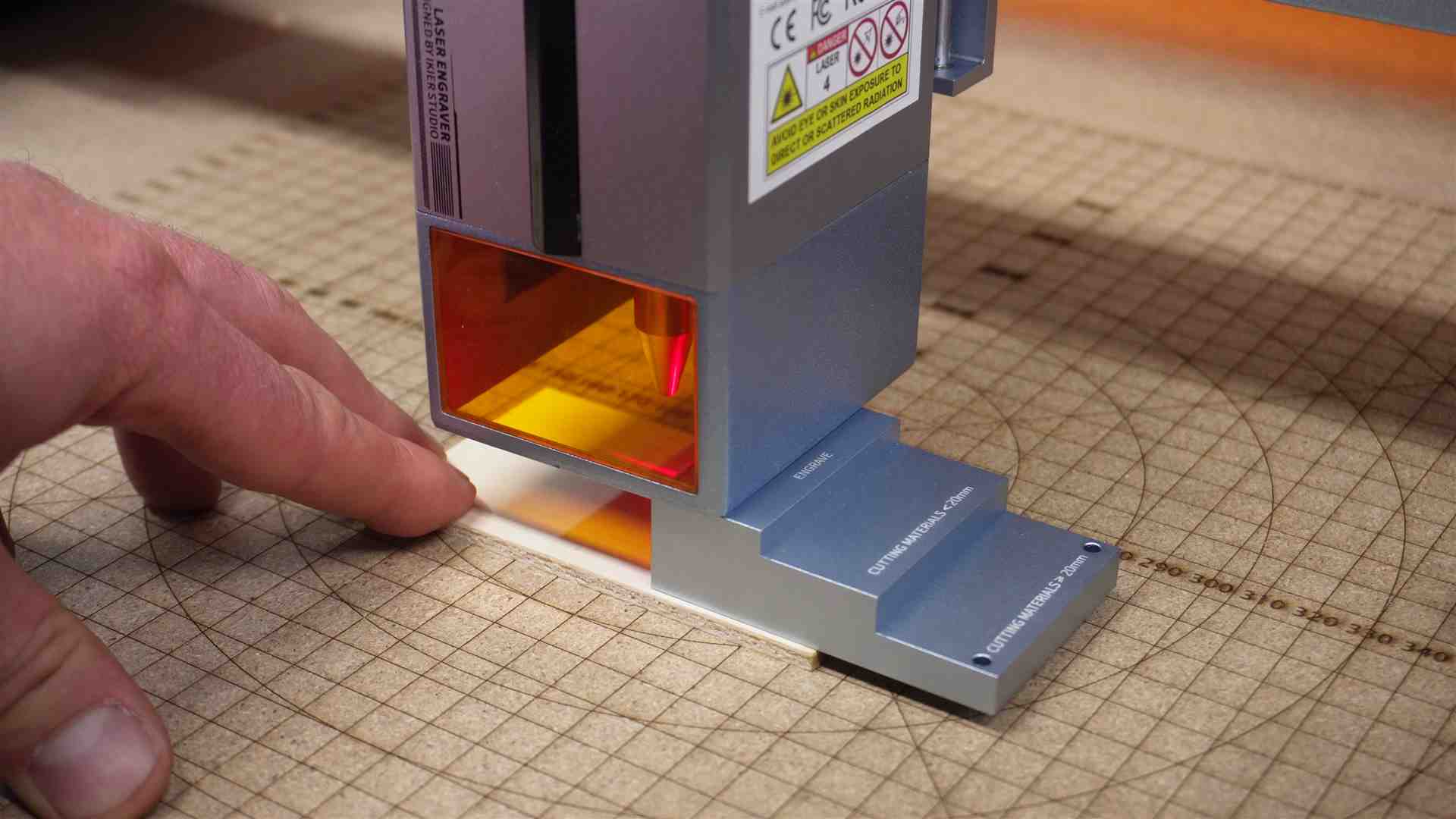

Beim Schneiden muss der Fokus manuell einstellt werden. Dazu dreht Ihr das Rad am Lift.

Aber Achtung: Je nach Stärke des Materials muss eine andere Stufe gewählt werden.

• Oberste Stufe 20mm Fokus: Gravur (Einstellung bei Autofokus)
• Mittlere Stufe 15mm Fokus: > 20mm Material
• Unterste Stufe 8mm Fokus: < 20mm Material







Lasern mit dem Ikier K1 Pro Max 70 Watt . Hier einige Beispiele mit Werten aus dem Video

Achtung die angegebenen Werte gelten für den Ikier K1 Pro Max 70/35 Watt. Solltet Ihr Euch mit Eurem Laser unsicher von den Werten sein, empfehle ich Euch immer einen Speed und Powertest auf dem Wunschmaterial durchzuführen. Diesen könnt Ihr ebenso kostenlos Downloaden. Siehe weiter unten.

Achtung: Ich empfehlen Euch den Laser nicht oder eher selten mit 100% Leistung zu fahren.





Schneiden mit dem iKier K1 Pro Max 70Watt

Beim schneiden merkt man sofort die 48Watt Leistung des Lasers gegenüber dem 36 Watt Laser.



Ich empfehle Euch beim Schneiden die Werkstück nicht auf einem Blech zu lasern. Besser ist es, Ihr nutzt ein Schneide Gitter…  Lasergitter Unterlage eine sogenannte Honeycomb / Wabengitter*



Alle Werte sind ca. Angaben und können je nach Holz – Qualität und Material abweichen. Mit diesen Werten habe ich gute Ergebnisse bekommen. Allerdings können die Werte auch angepasst werden um auf das gleiche Ergebnis zu kommen. Viele Materialien lassen sich auch mit einer höheren Geschwindigkeit lasern, dazu muss auch die Leistung erhöht werden.

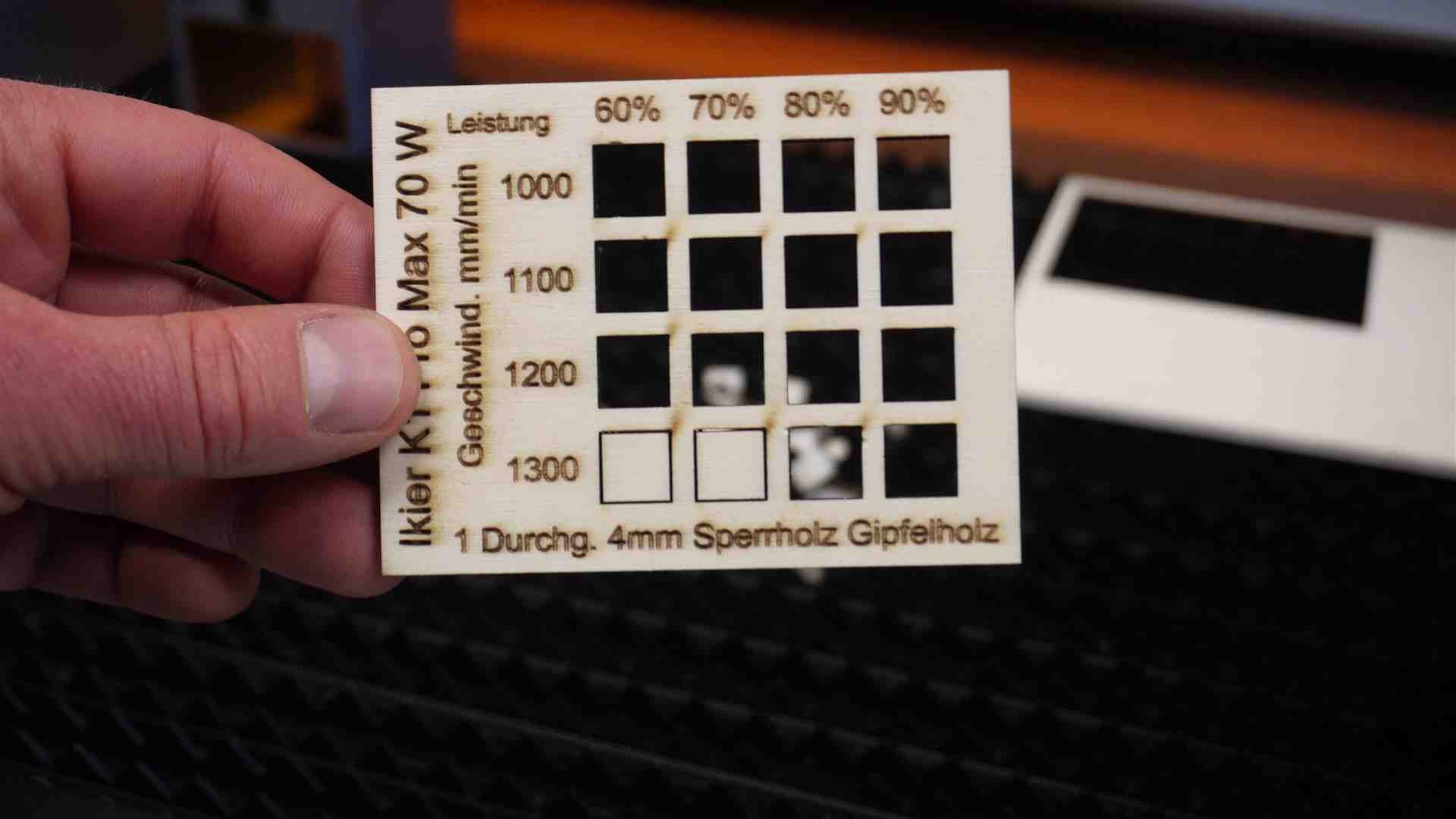

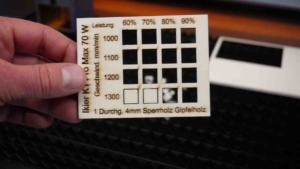

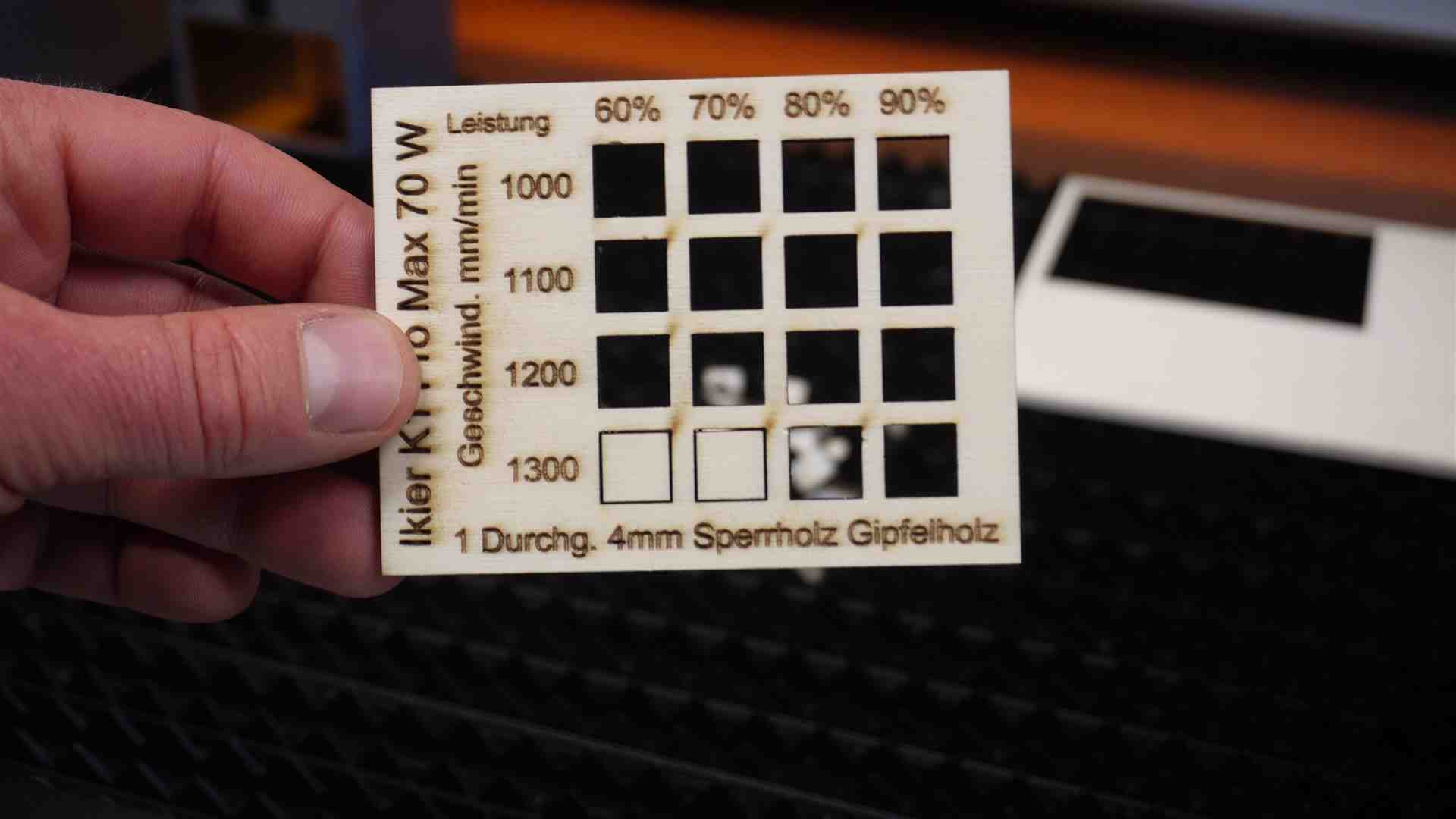

 – Schnitttest 4mm Pappel Sperrholz  1 Durchgang – Speed 1000-1300 mm/min – 70 Watt

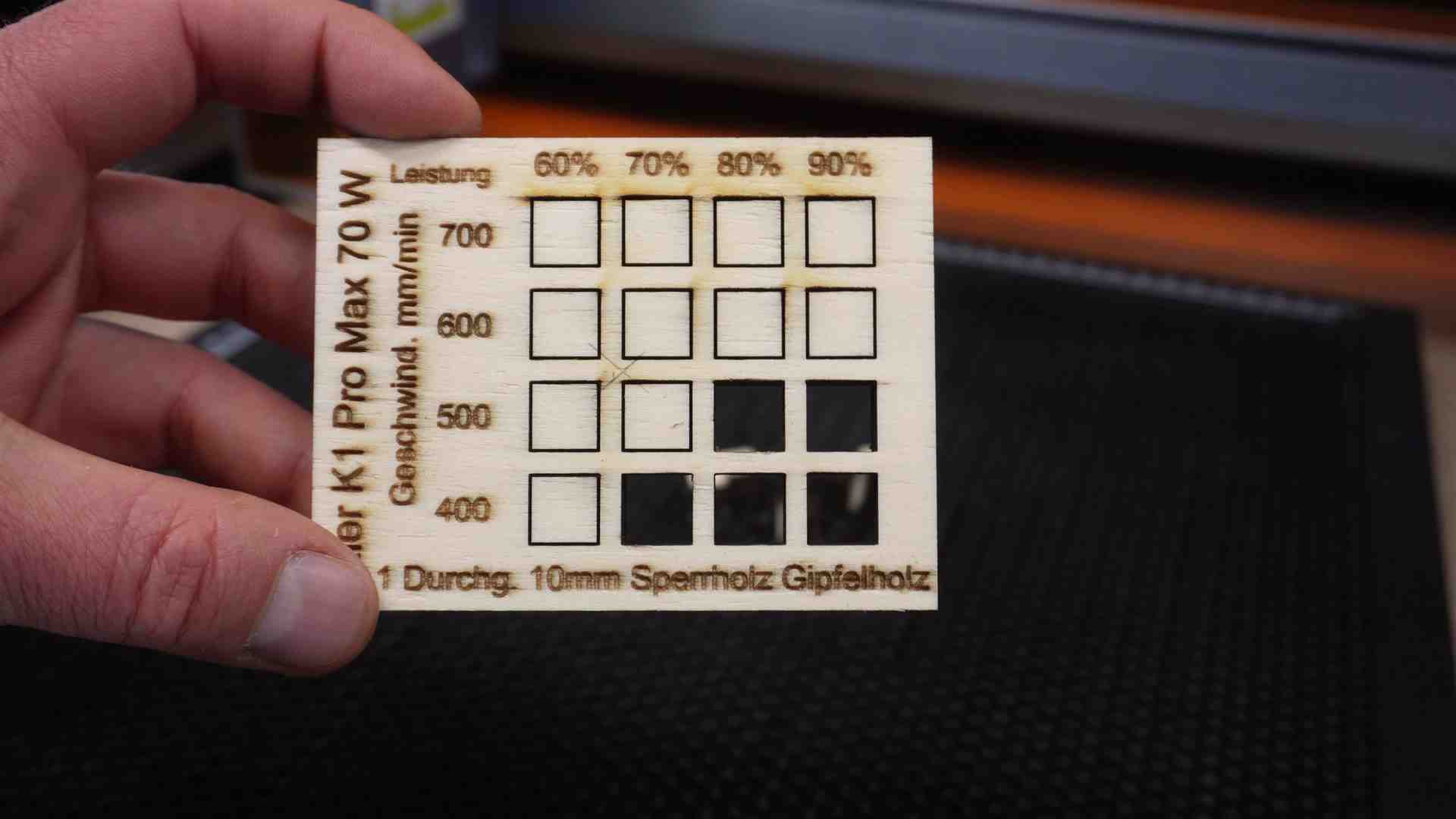

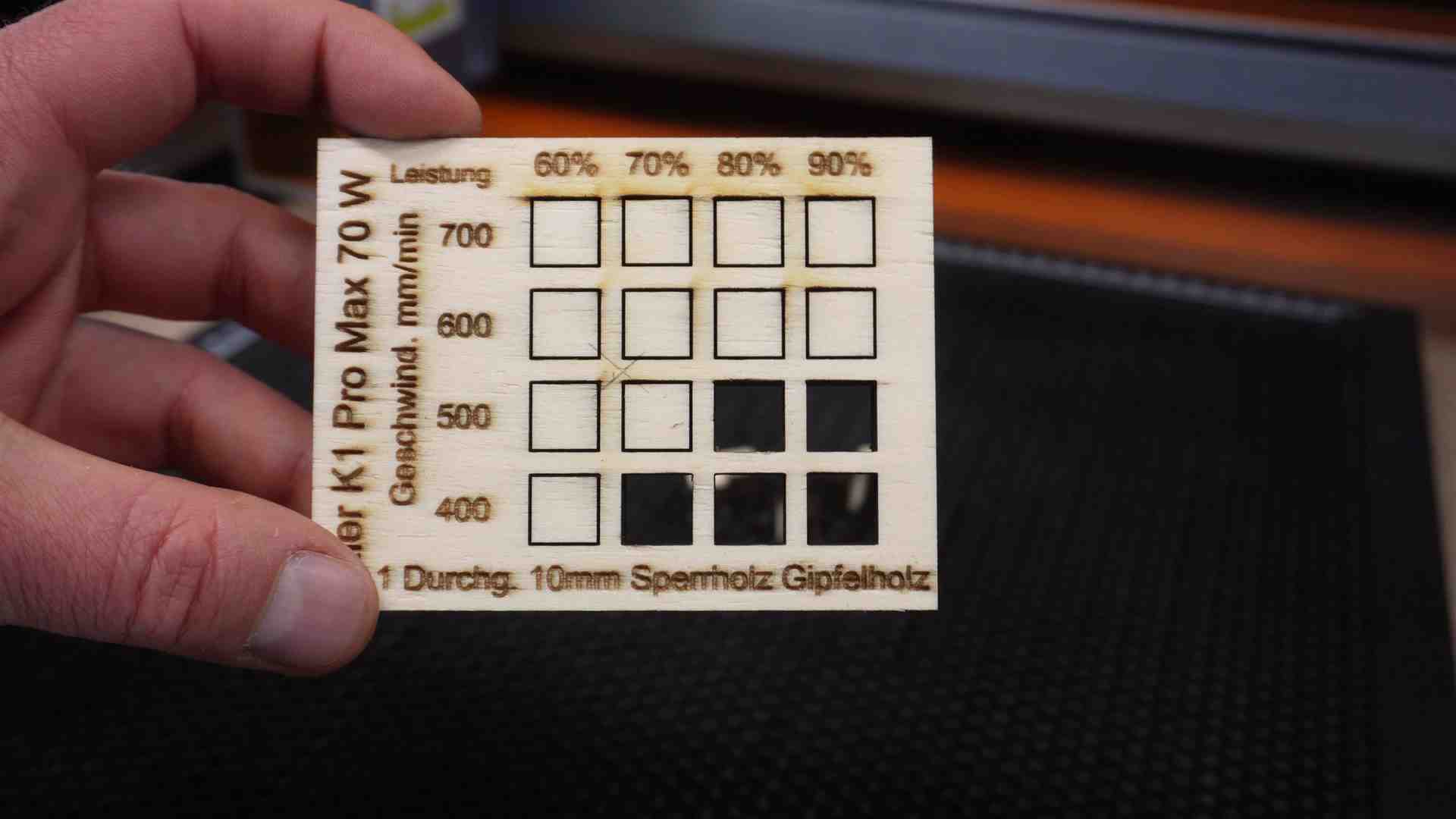

– Schnitttest 10mm Pappel Sperrholz  1 Durchgang – Speed 400-700 mm/min – 70 Watt

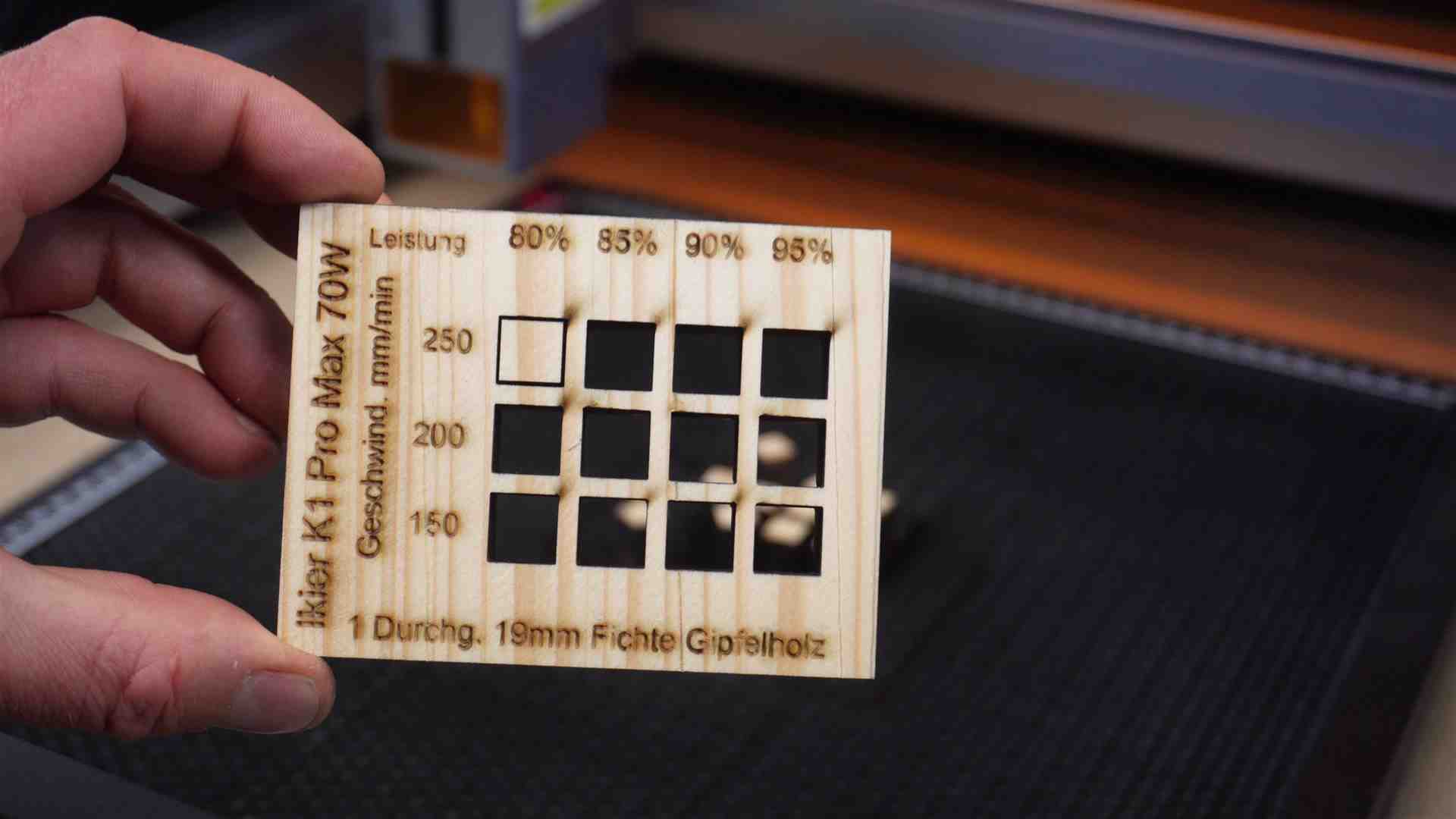

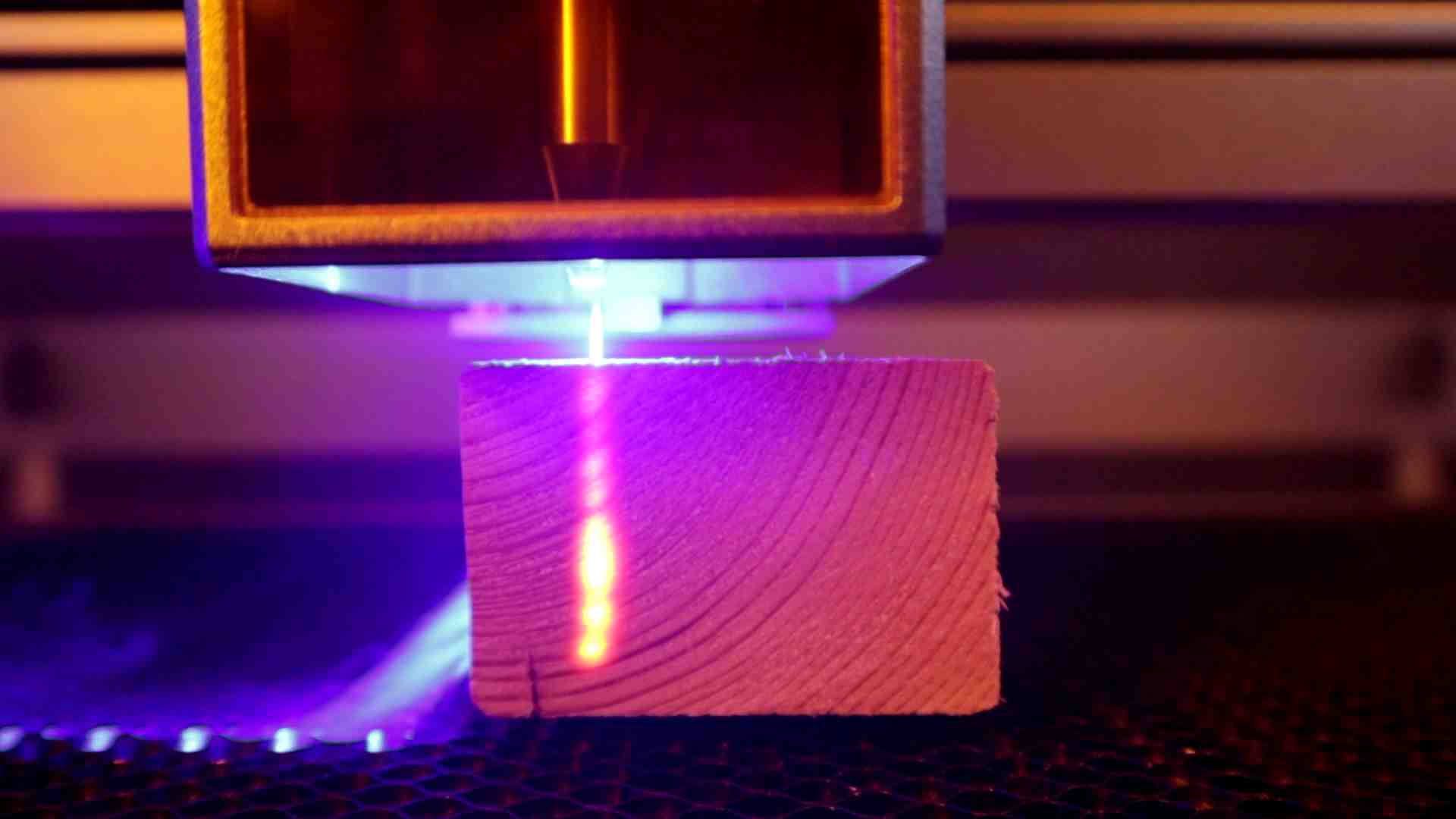

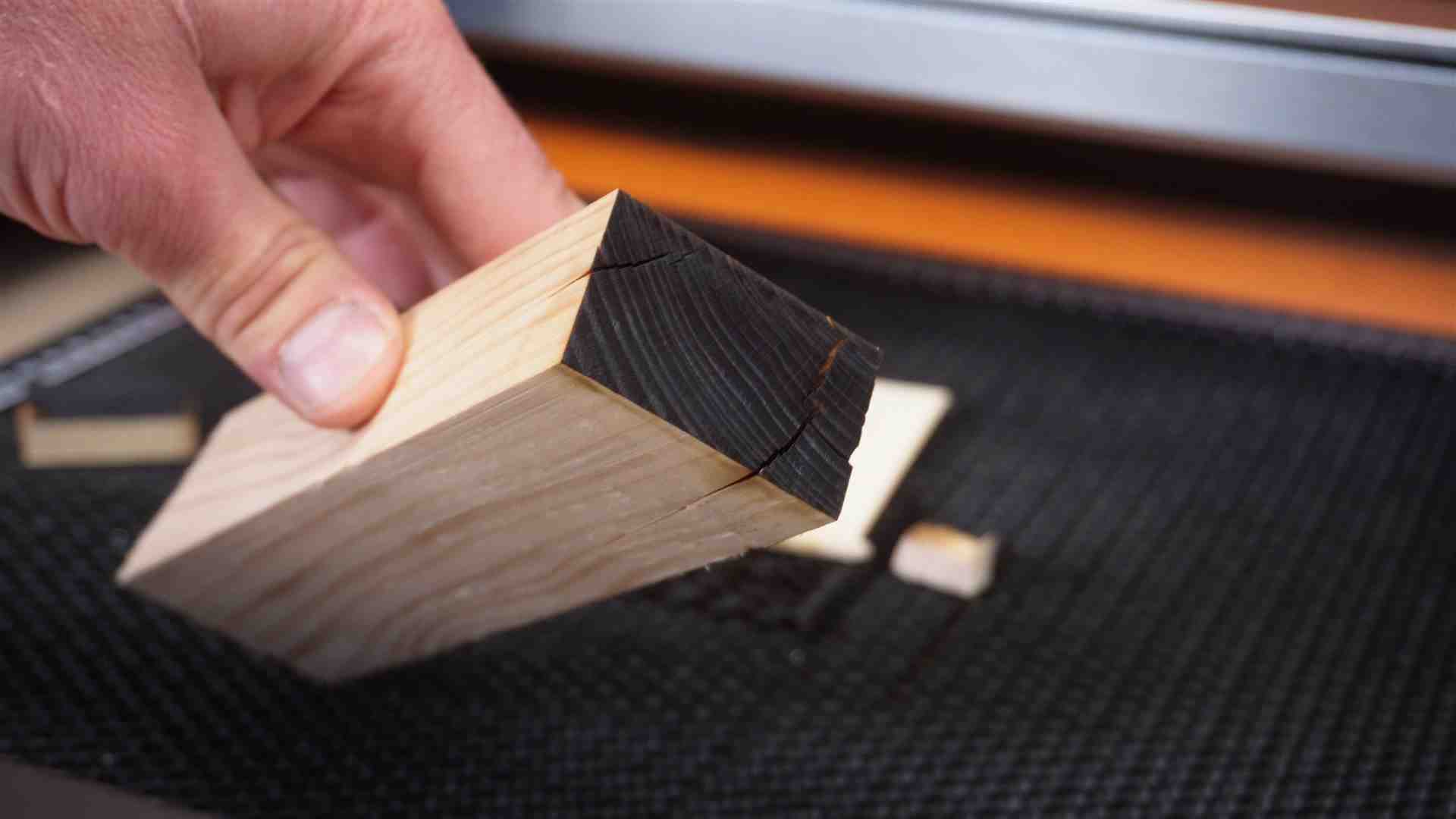

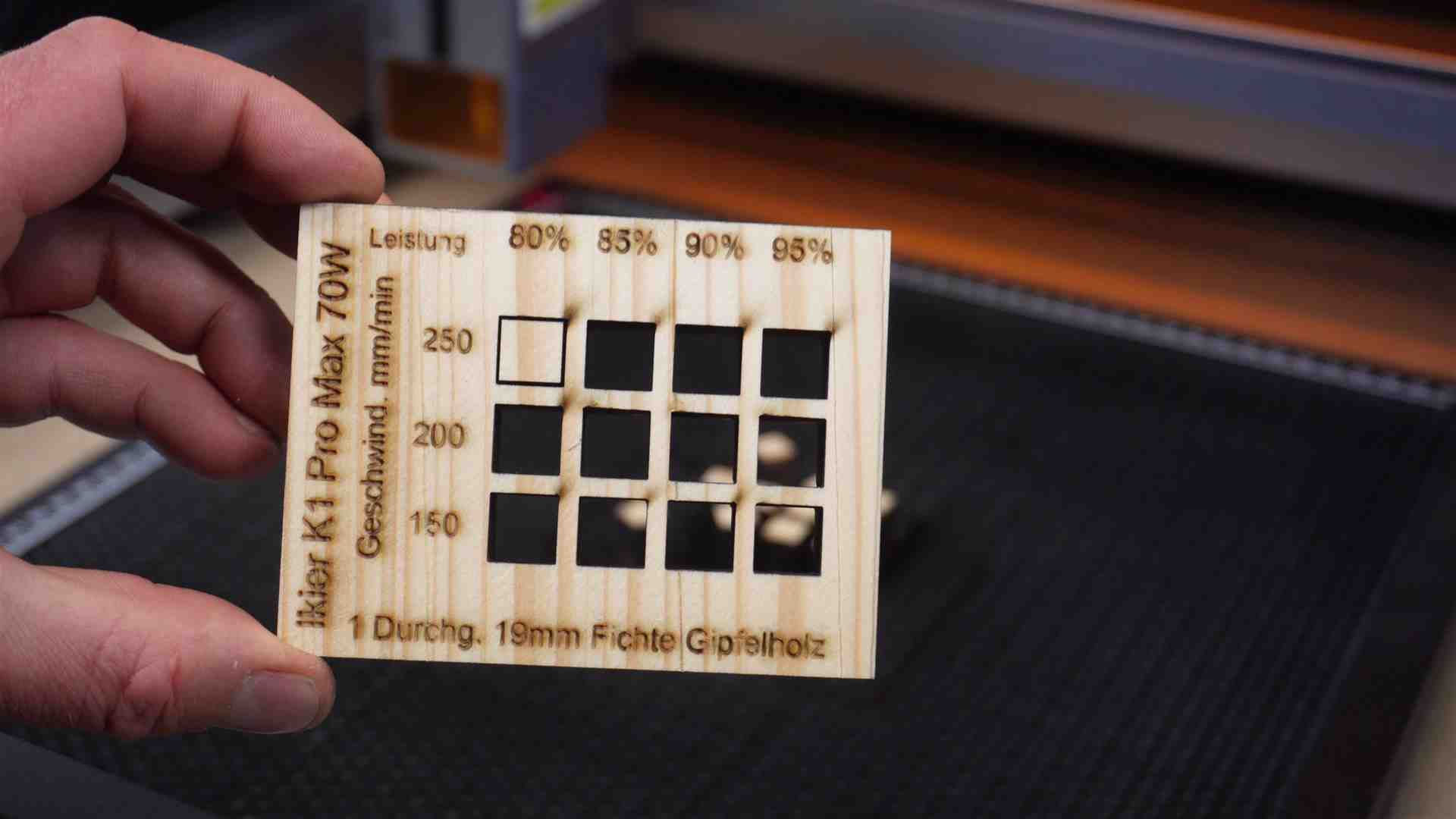

– Schnitttest 19mm Fichte  1 Durchgang – Speed 150-250 mm/min – 70 Watt

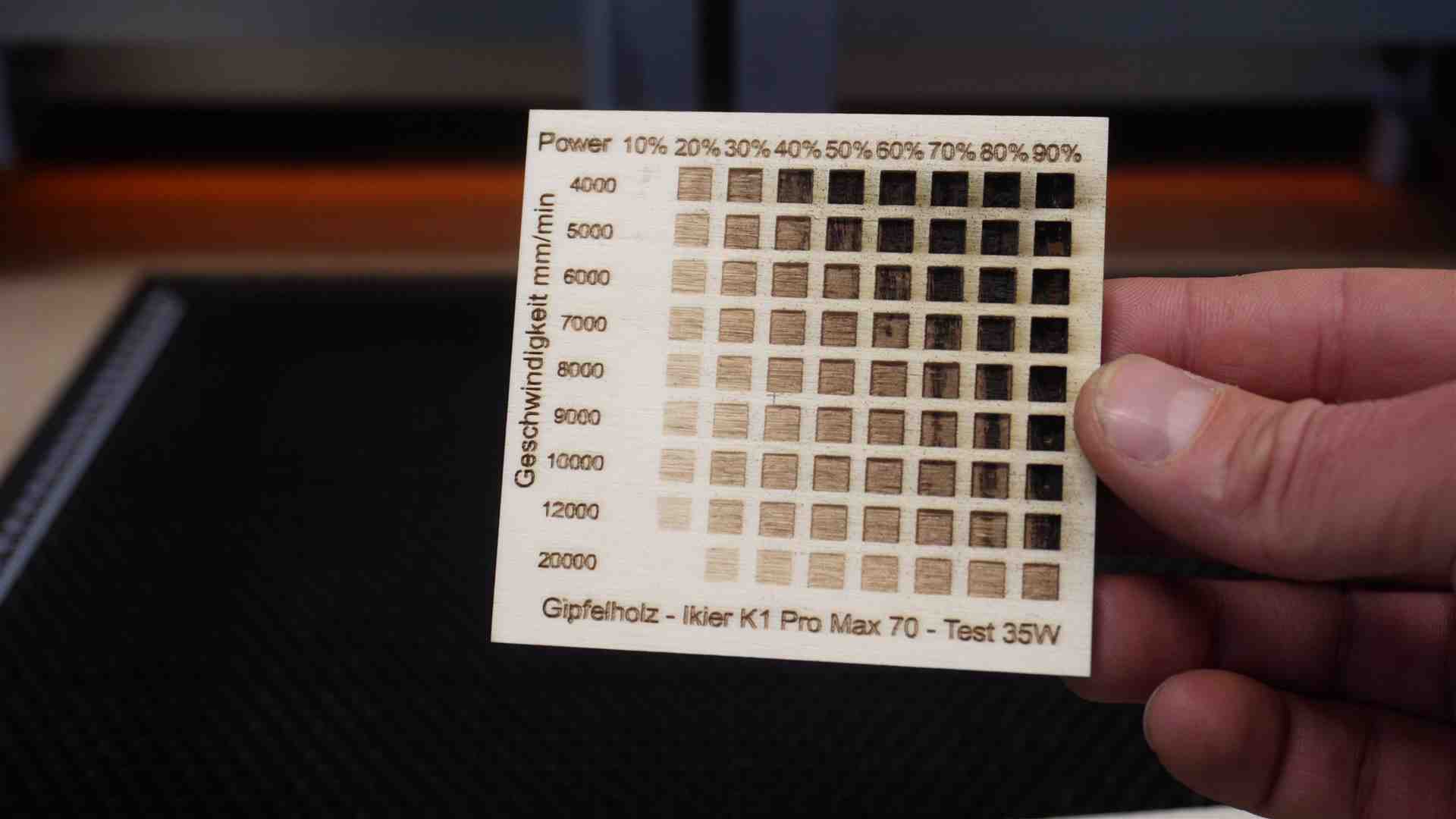

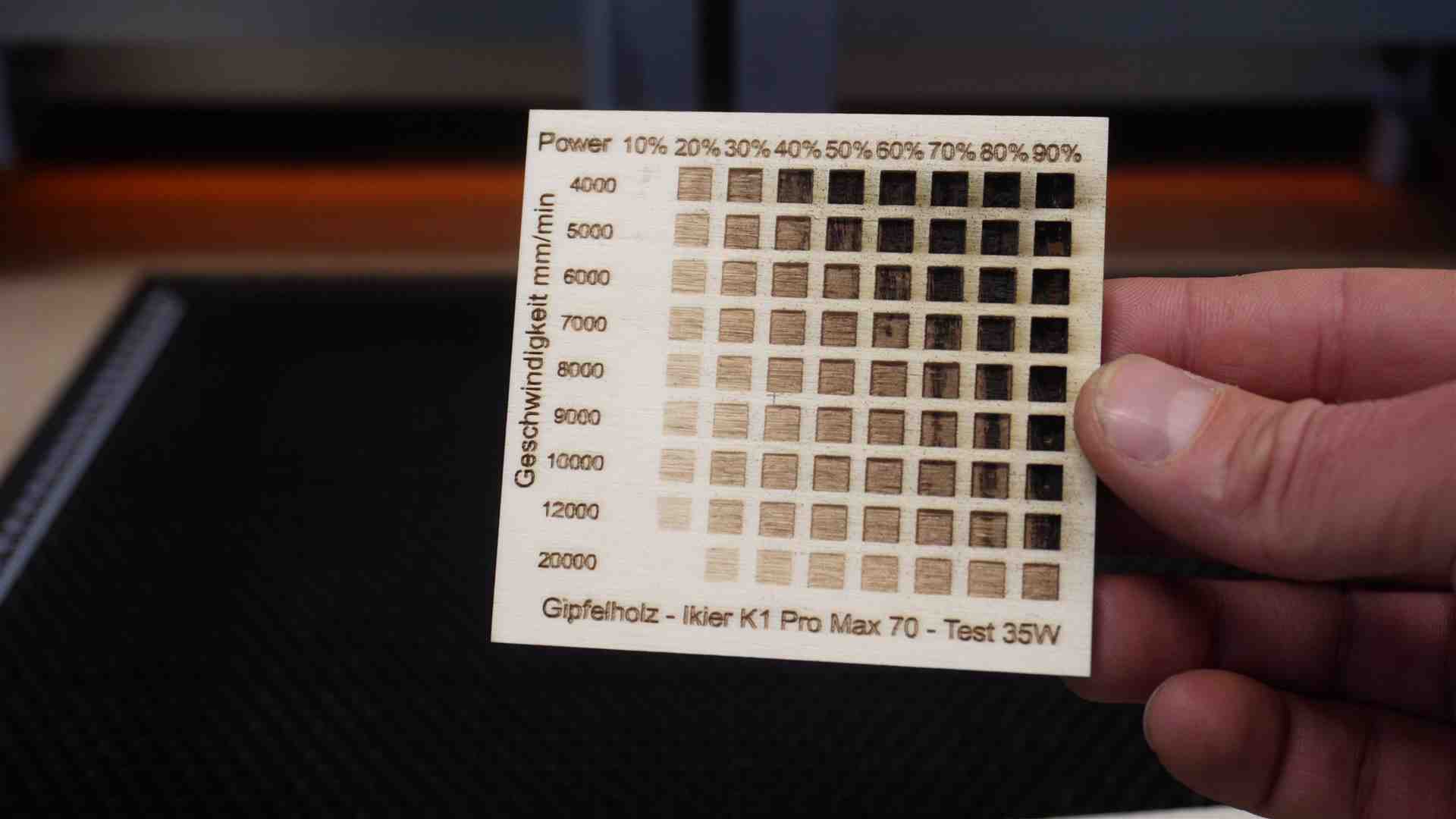

– Speed & Powertest – 35 Watt

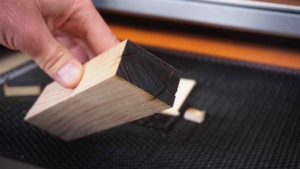

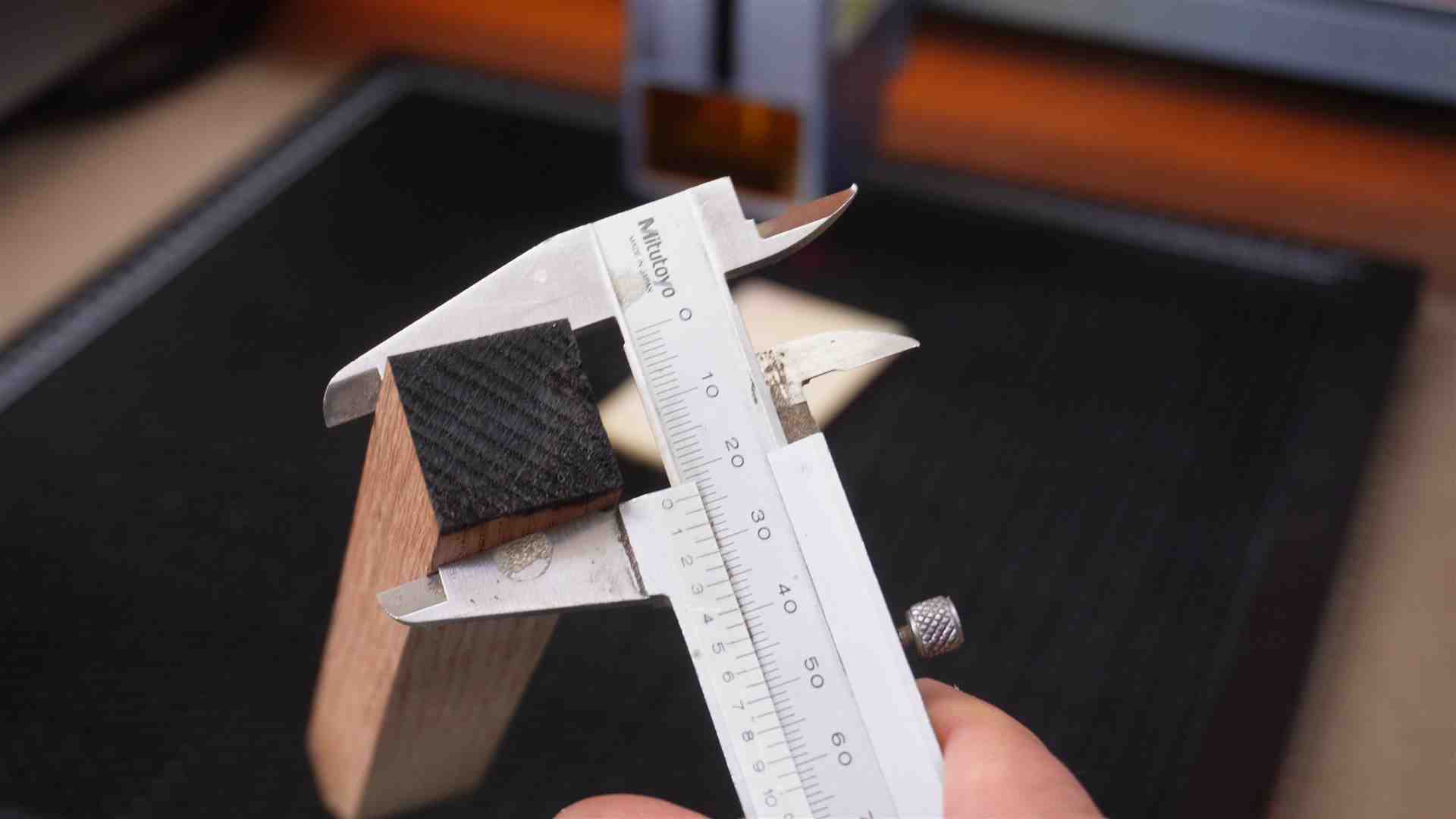

– Schnitttest 29mm Fichte 1 Durchgang – Speed 120 mm/min 95% Power – 70 Watt

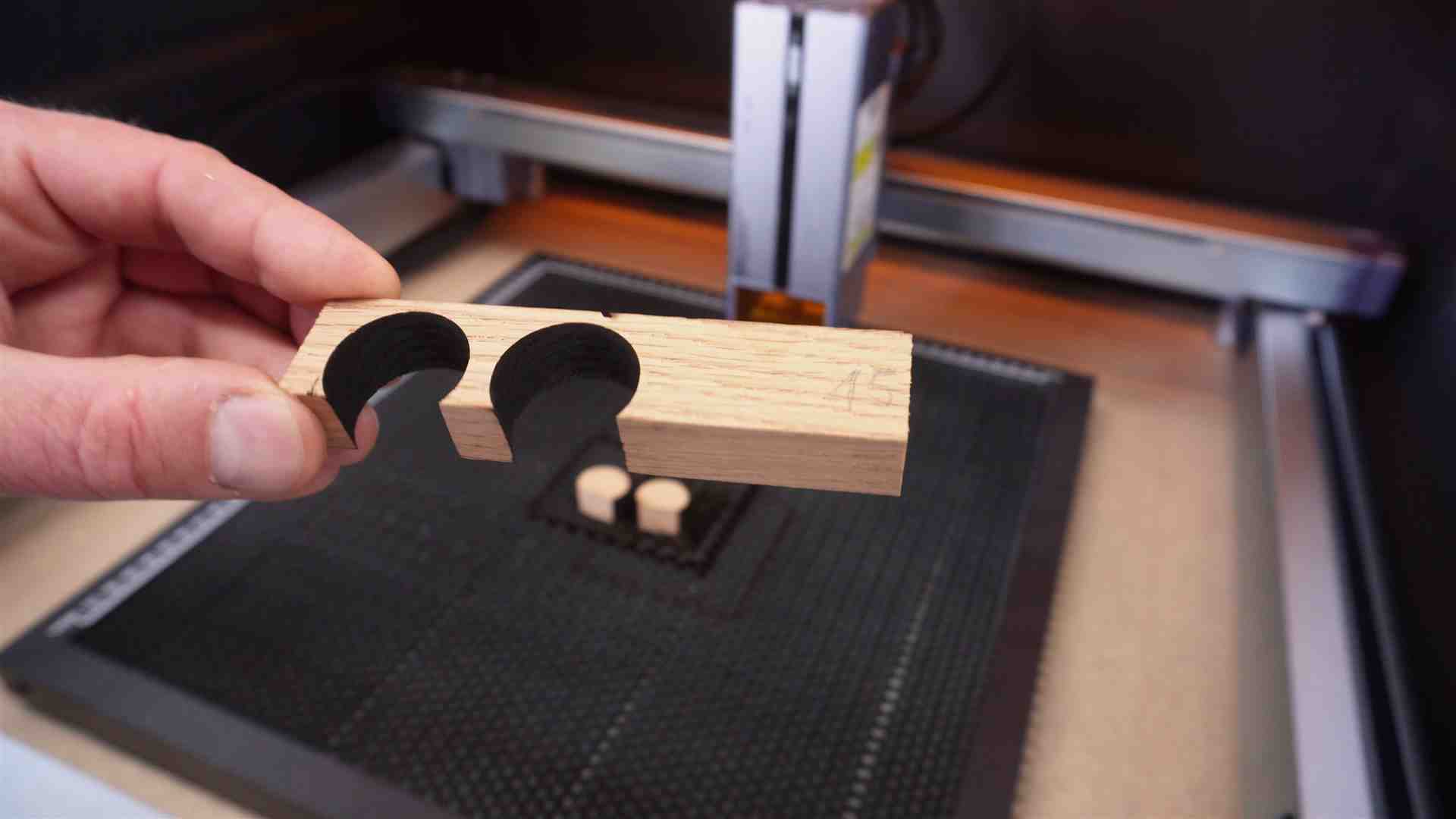

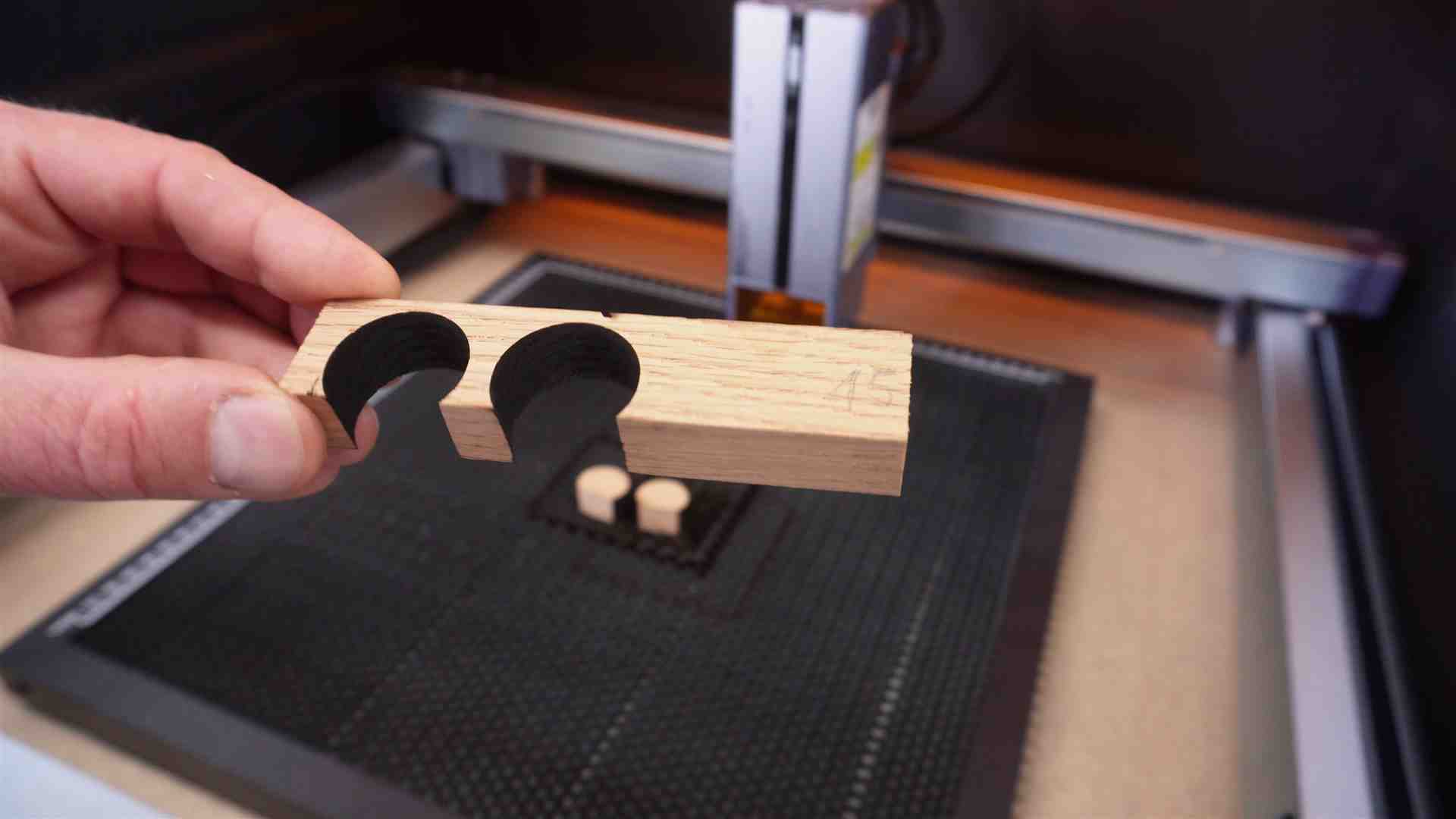

– Schnitttest 16mm Eiche 1 Durchgang – Speed 130 mm/min – 95% Power – 70 Watt

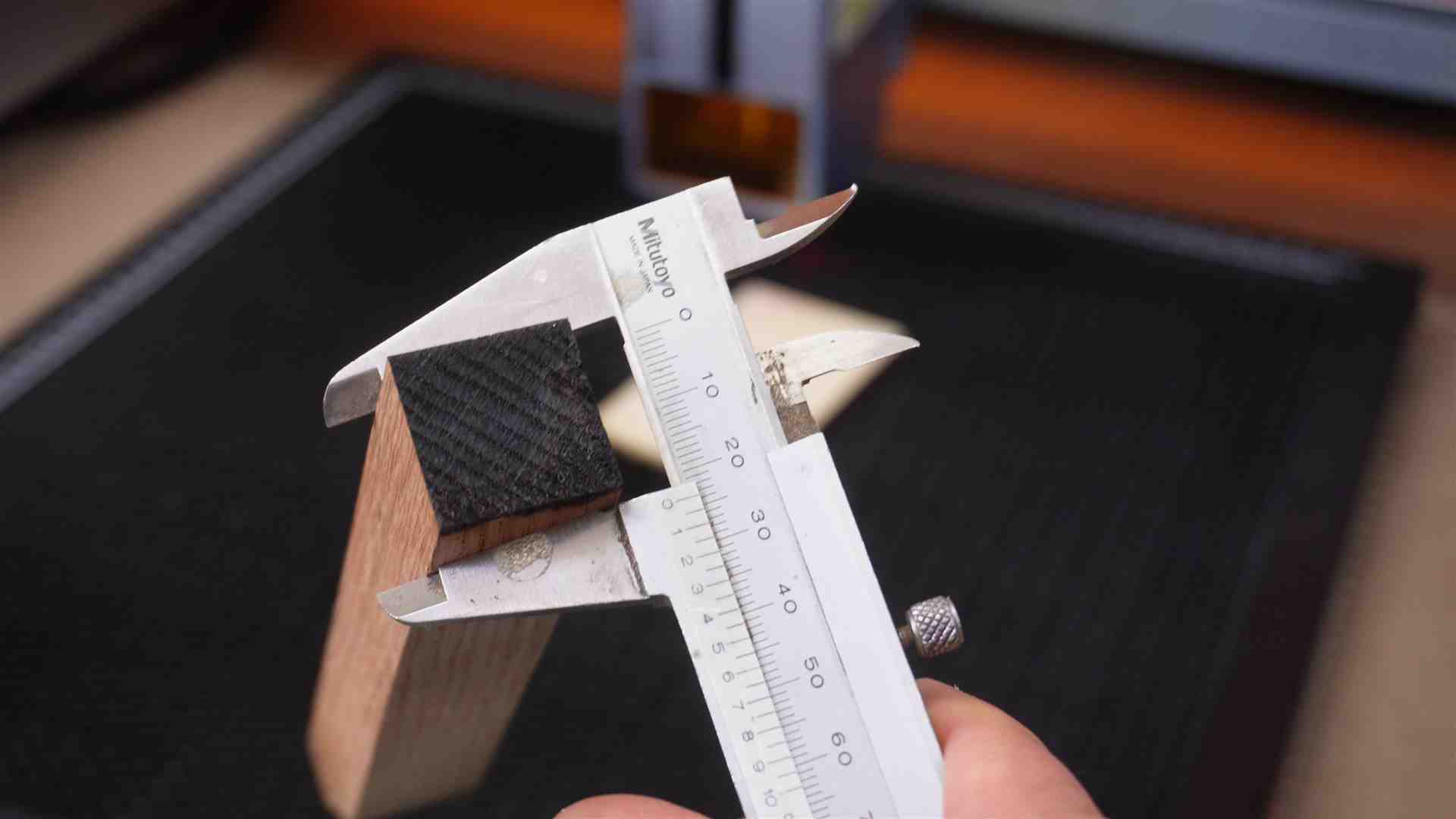

– Schnitttest 24mm Eiche 1 Durchgang – Speed 120 mm/min – 95% Power – 70 Watt

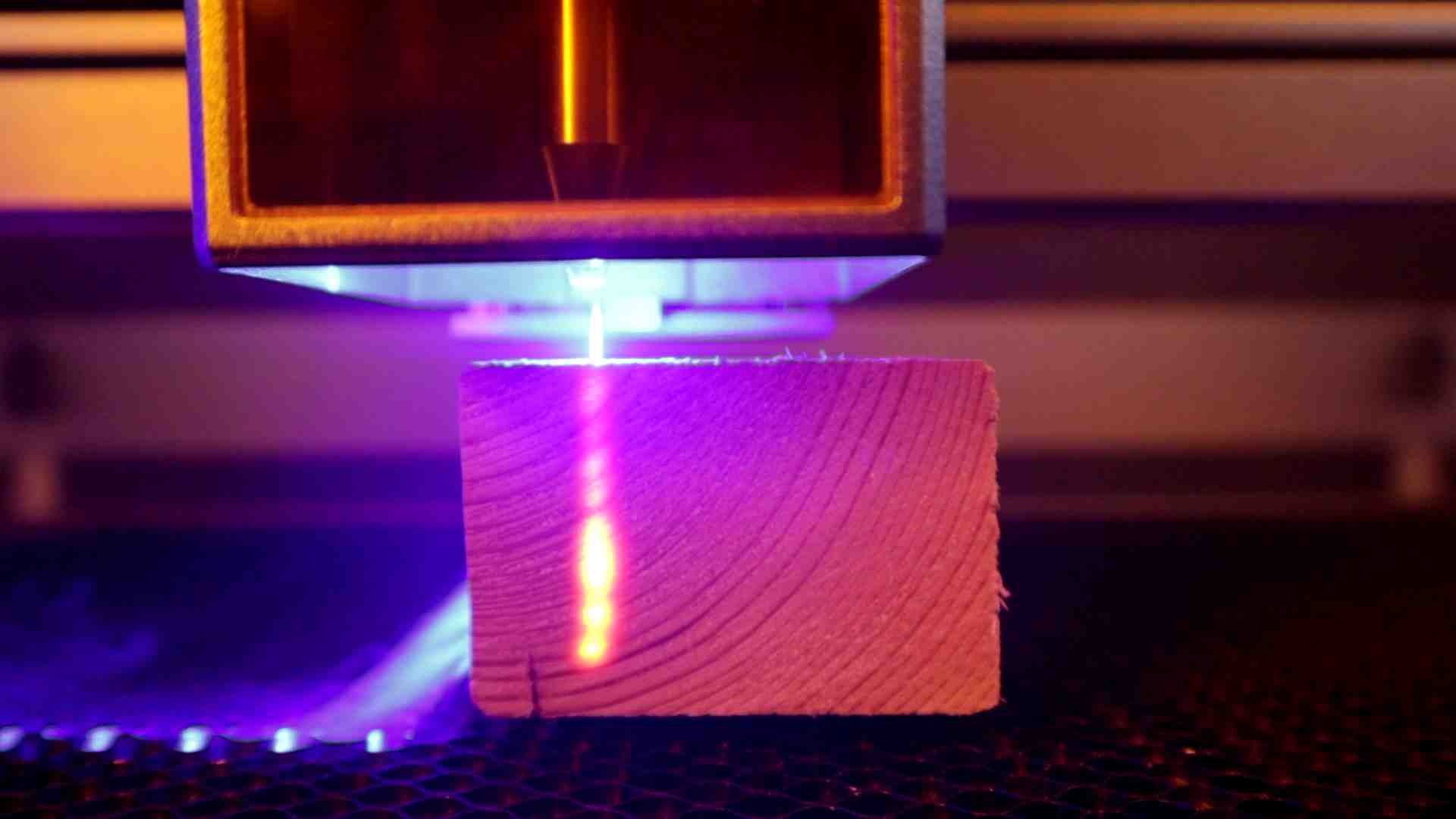

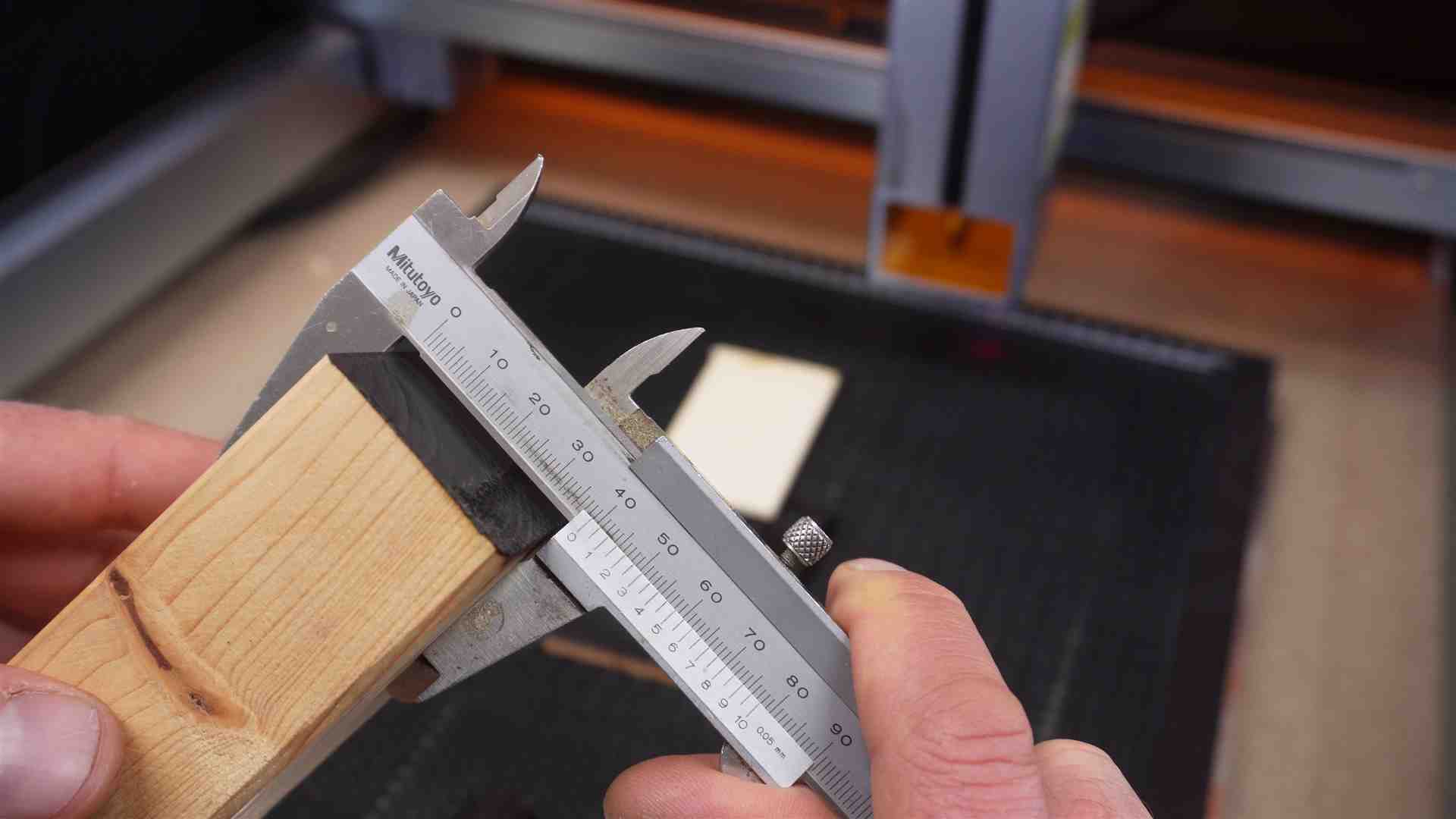

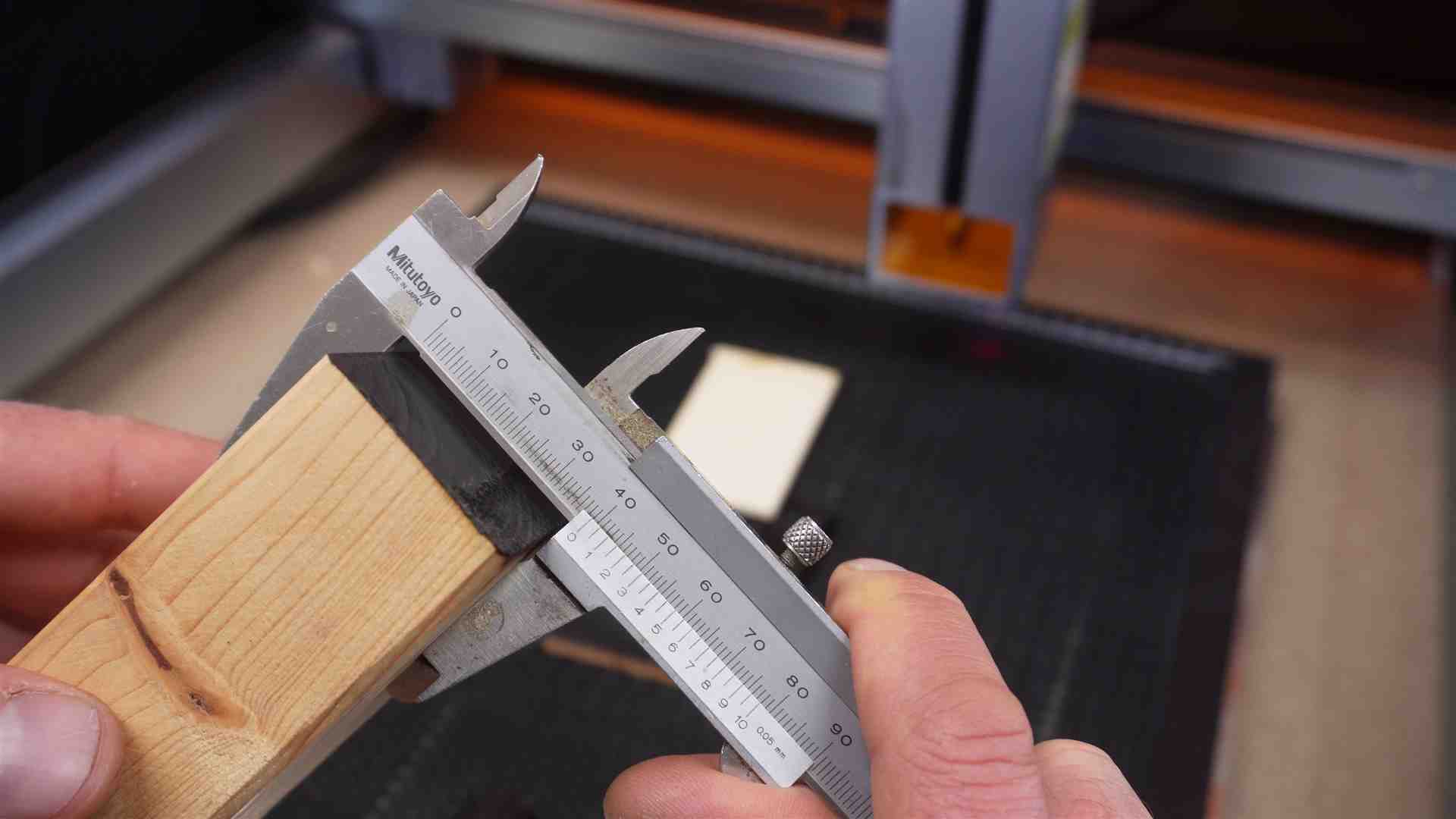

– Schnitttest 38,5 mm Fichte 2-3 Durchgänge – automatisches Absinken 2,5mm bei 3 Durchg.- Speed 120mm/min – 70 Watt

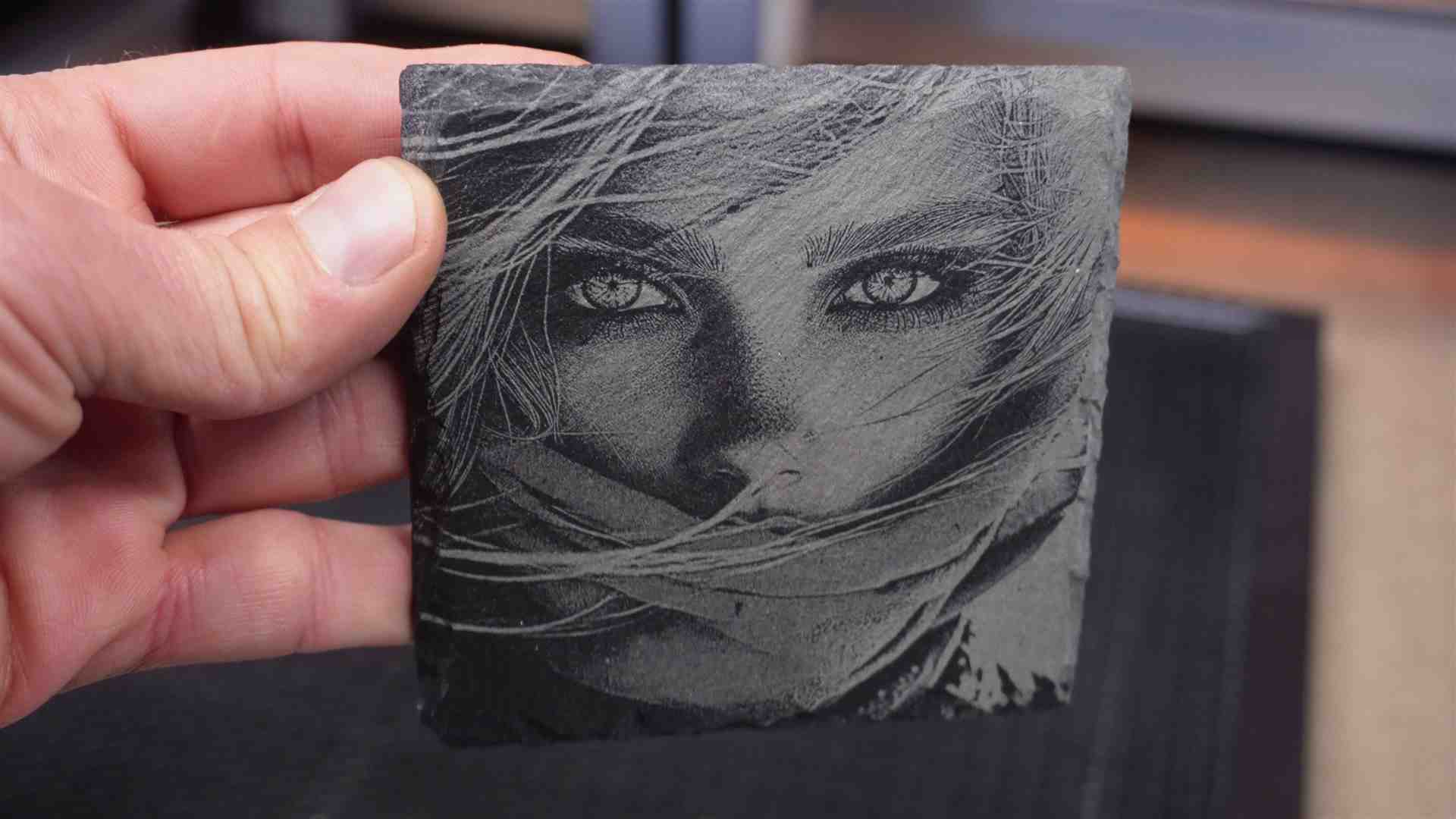

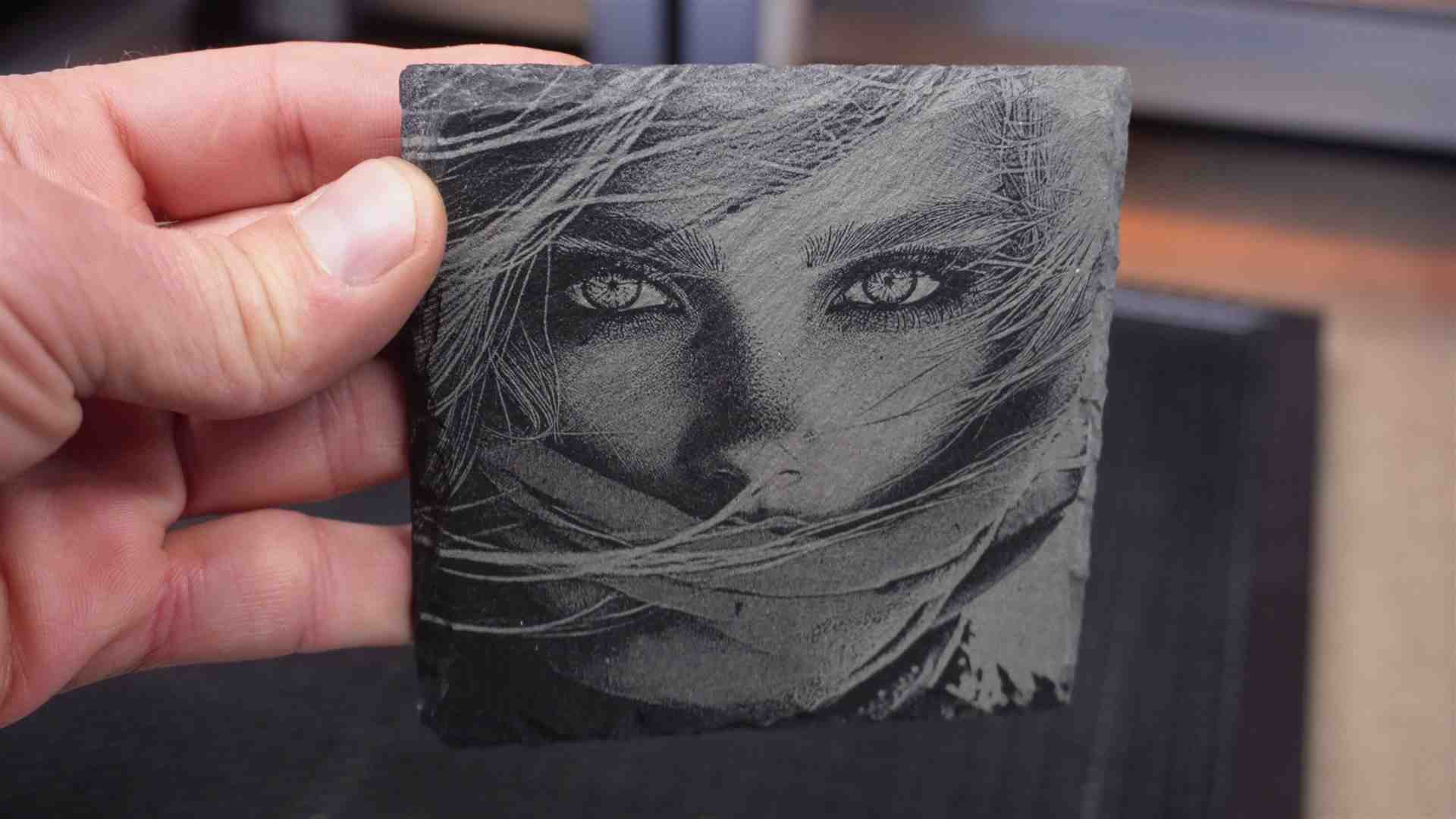

Schiefer mit Diodenlaser gravieren  Ikier K1 Pro Max 70 – 35 Watt

Schiefer ist wirklich sehr einfach zu gravieren. Vorher habe ich den Schiefer mit einer Schicht matten Lack beschichtet. Wunschmotiv lasern, danach noch mit einer Schicht mattem Lack überzogen.



Ich kann Euch diesen Schiefer Untersetzer empfehlen, denn diese sind schon mit einer Schicht spezial Lack überzogen.

Schiefer Untersetzer mit Lack*



Obwohl der iKier K1 Pro Max mit 35W nicht so fein lasern kann wie ein z.B. 10W Laser, kommen die Bilder auf Schiefer sehr gut raus. Natürlich im 35 Watt Modus. Doch wie graviert man Bilder auf Schiefer? Dazu ist die Bearbeitung der Bilder sehr wichtig.

Ein sehr gutes Hilfsmittel ist die Seite Image-R . Dort könnt Ihr ein Foto so bearbeiten lassen dass es für den Diodenlaser sehr gut graviert werden kann. Eine Erklärung wie das genau geht, gibt es auf der Seite.

Danach muss man die richtige Einstellung am Laser finden. Bei Bilder kann ich empfehlen , den Laser nicht zu schnell zu fahren. Langsamer gibt es bessere Qualtitä der Bilder.



– 4000 mm/min / 13 % Power –  35 Watt

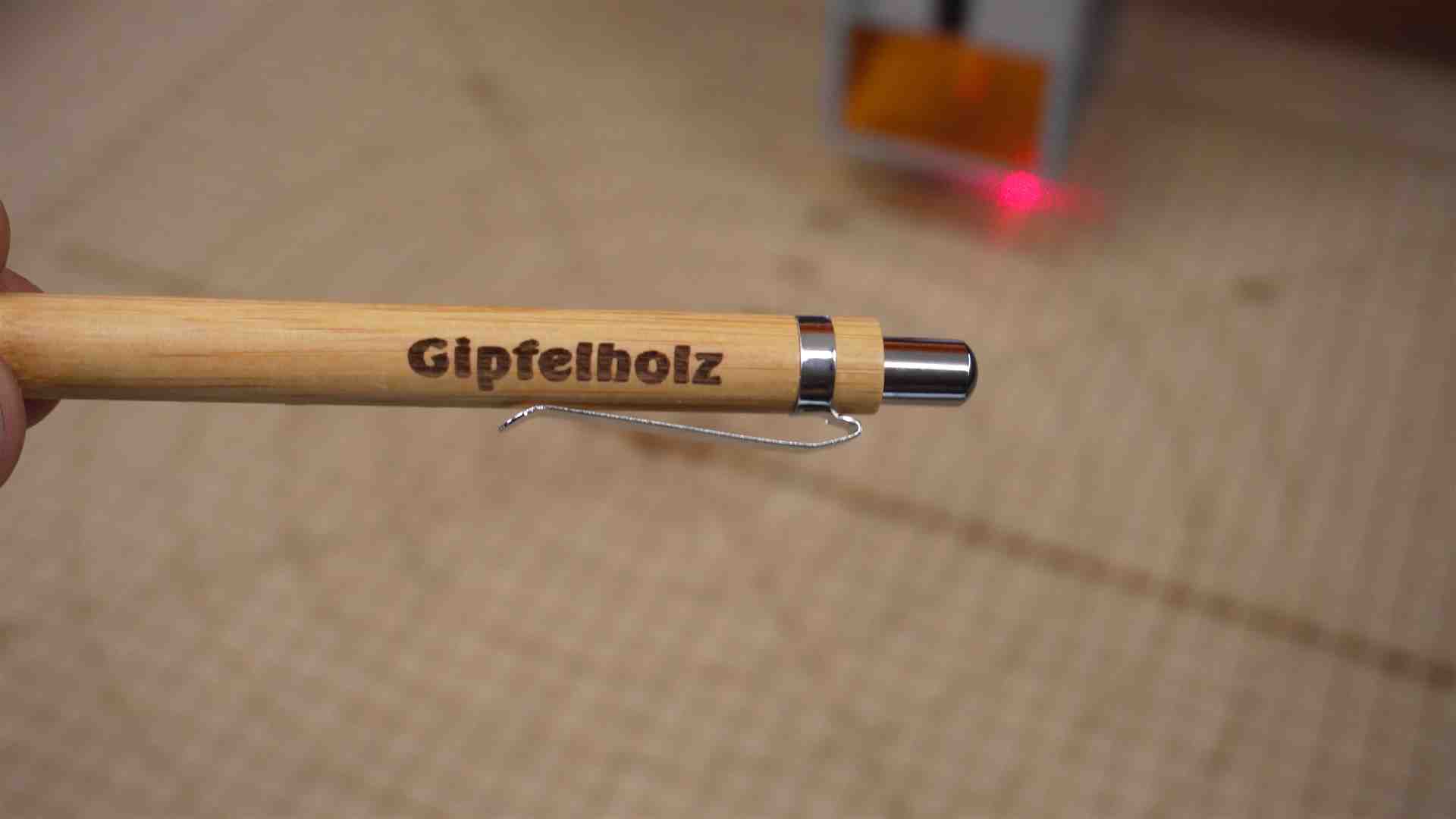

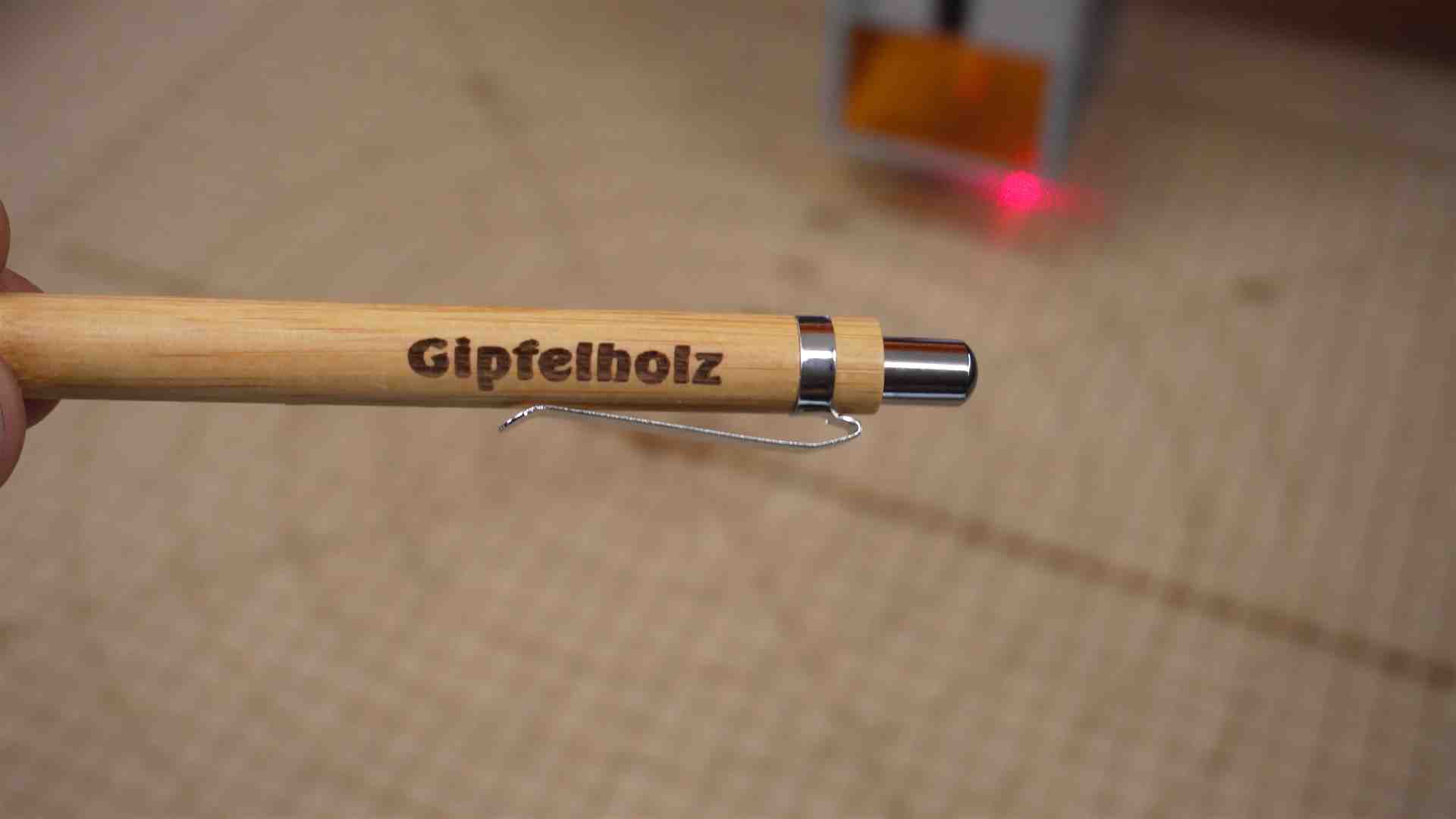

Bambus Kugelschreiber 35 Watt



Bamubs Gravur: 6000 mm/min / 30 % Power – Zeilenintervall 0,080 – 35 Watt

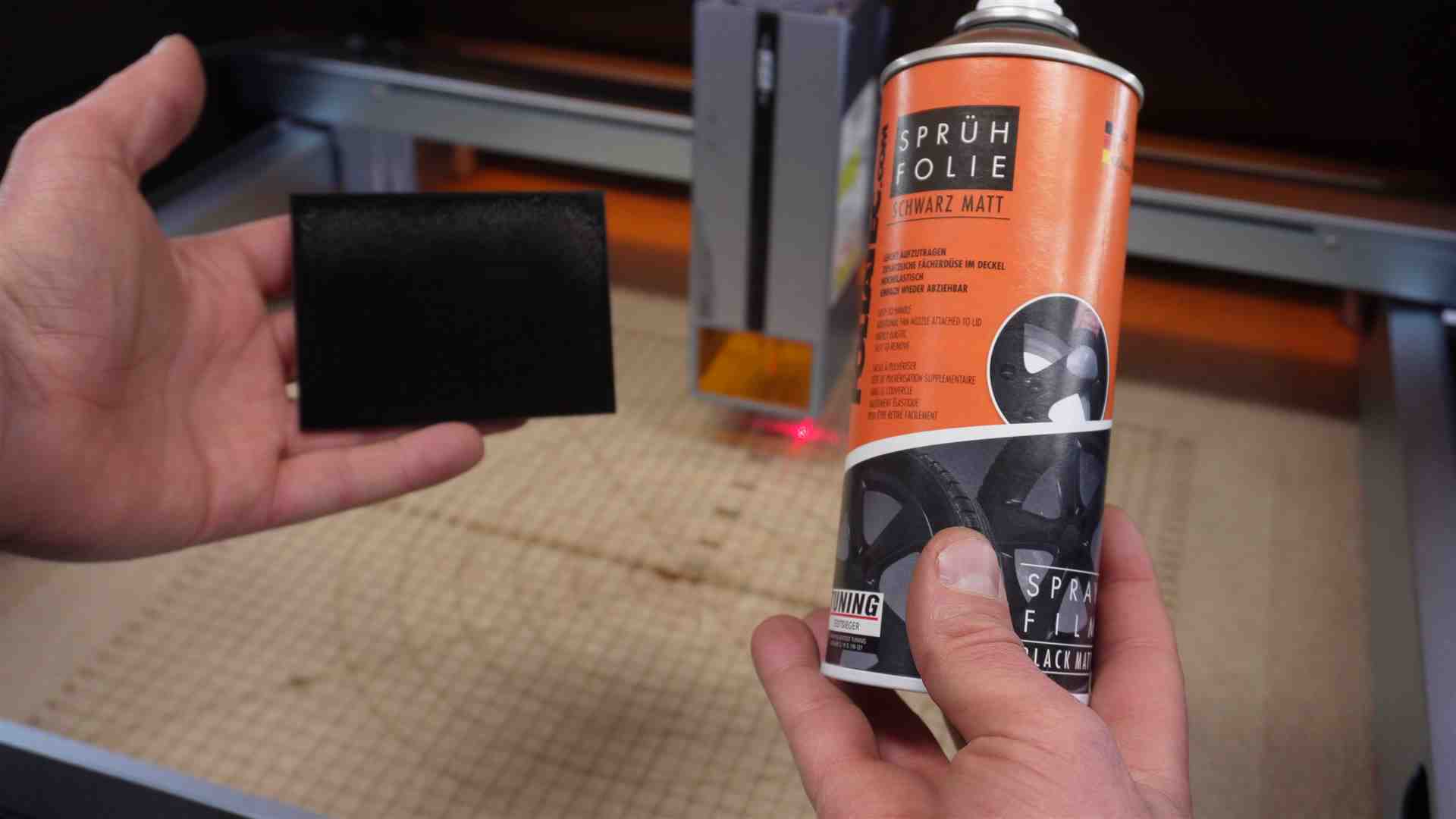

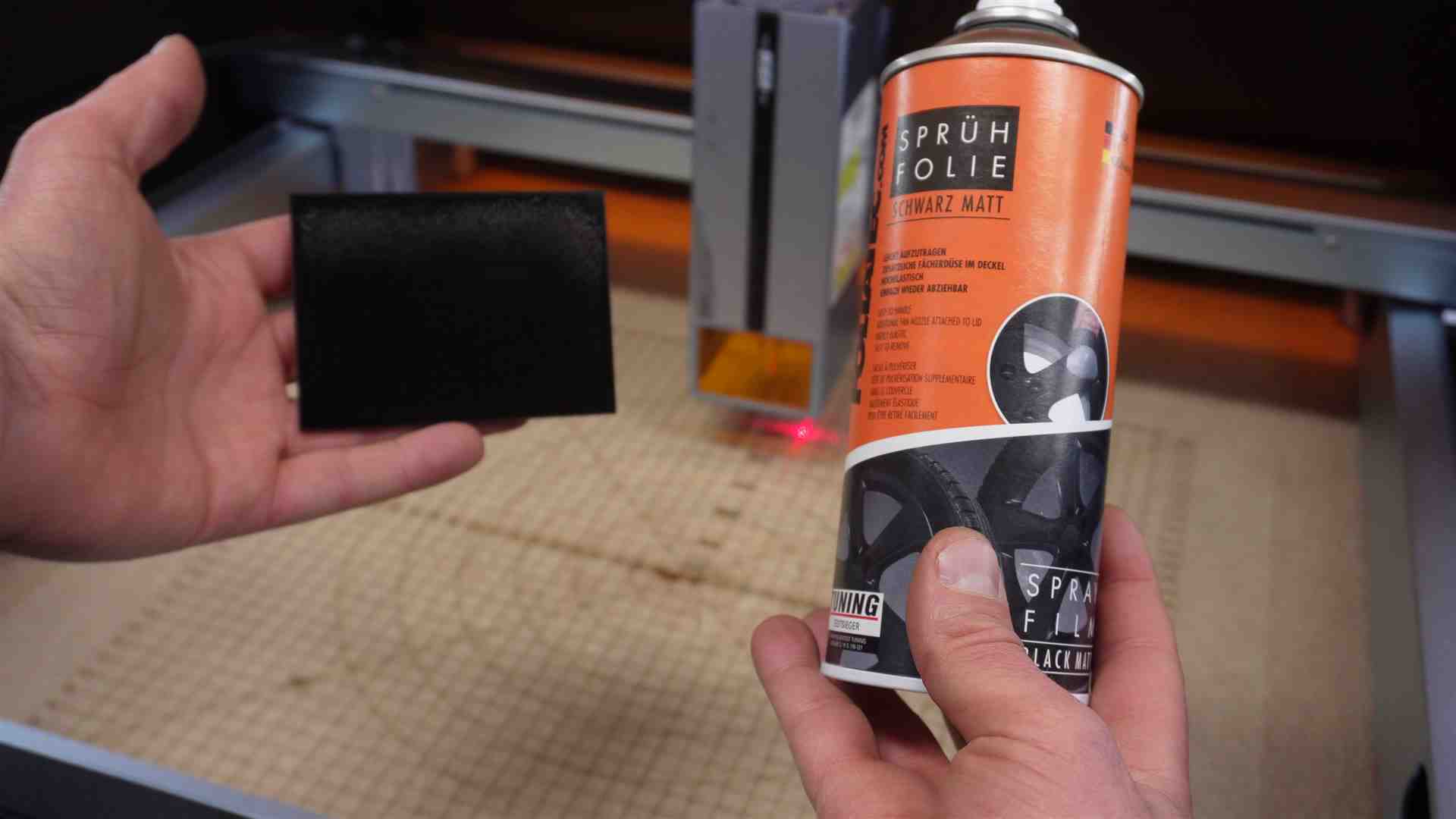

Alu Lasern – markieren mit Folien Spray

Verwendet habe ich handelübliches eloxiertes Alu – Diese wird mit dem Folienspray mit einer Schicht vorbehandelt. Achtung ich habe nur gute Erfahrungen mit dem verlinktem Spray *

Ich habe ein Video gemacht, wie Stahl, Edelstahl und Alu mit verschiedenen Sprays markiert werden können. Alternative Laser Markierungssprays im Test .

Nach dem Lasern könnt Ihr die Folie ganz leicht mit Alkohol reinigen oder abreiben… fertig.

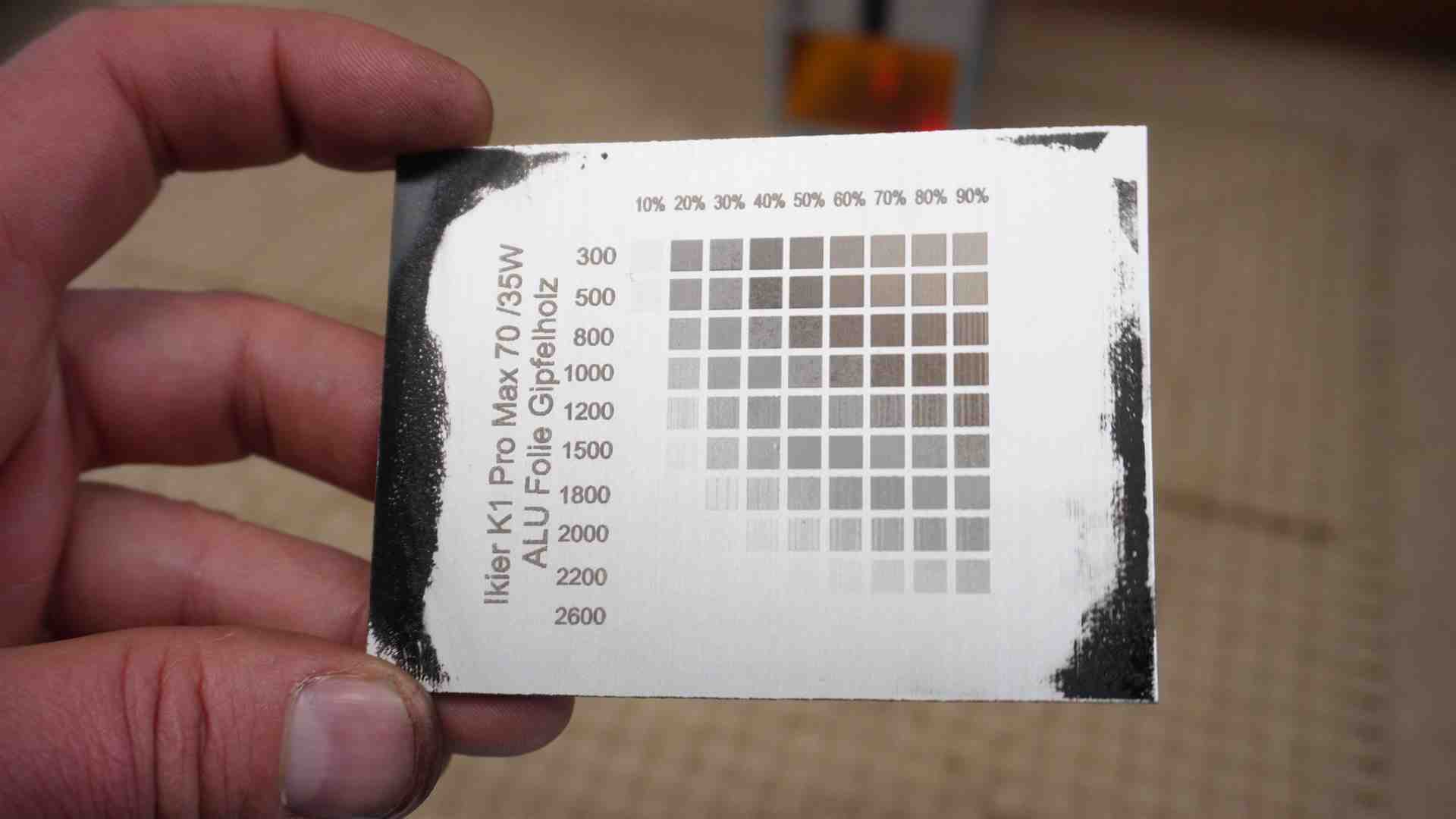

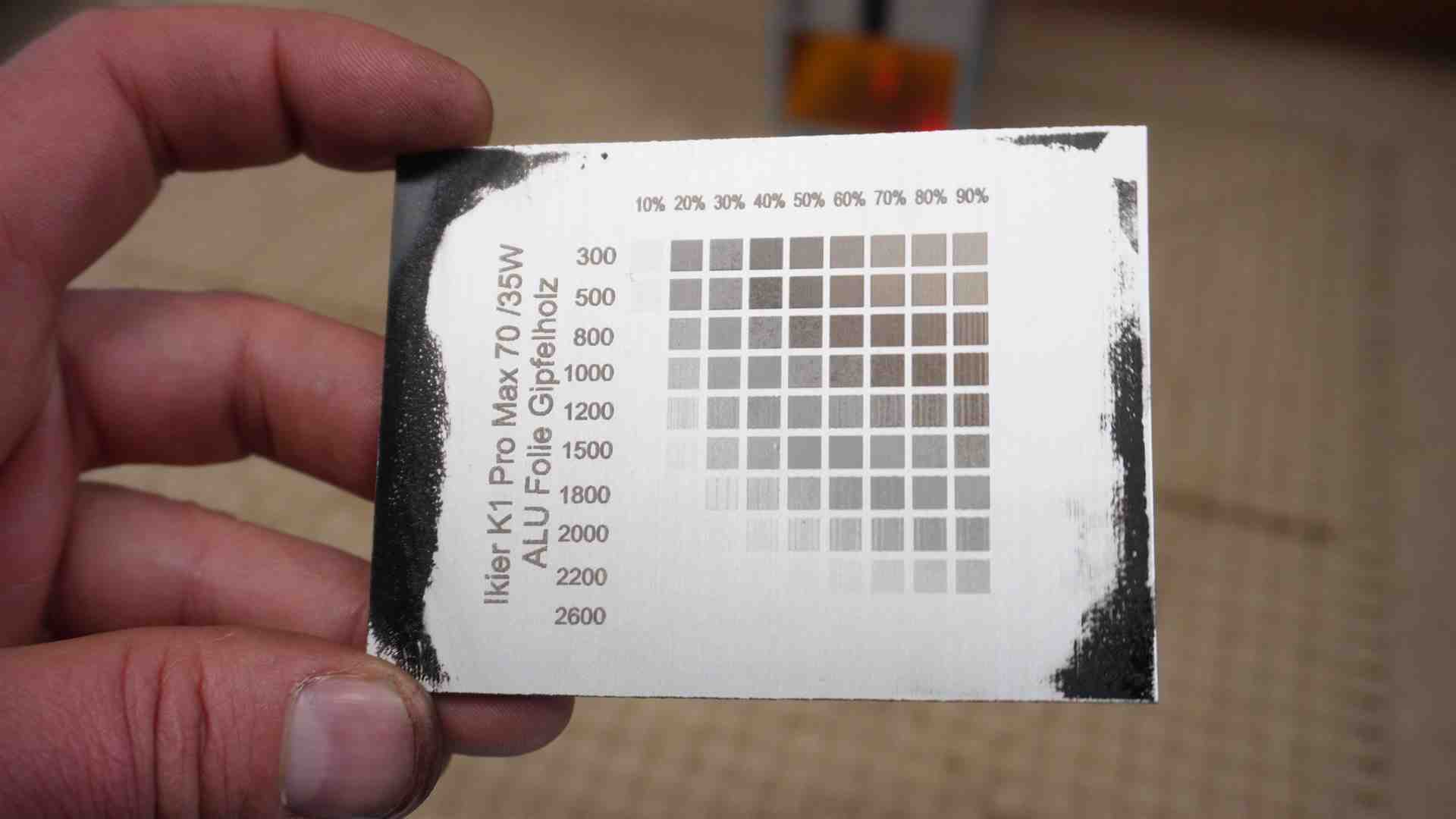

Speed und Powertest Ikier K1 Pro Max 35 Watt auf Alu

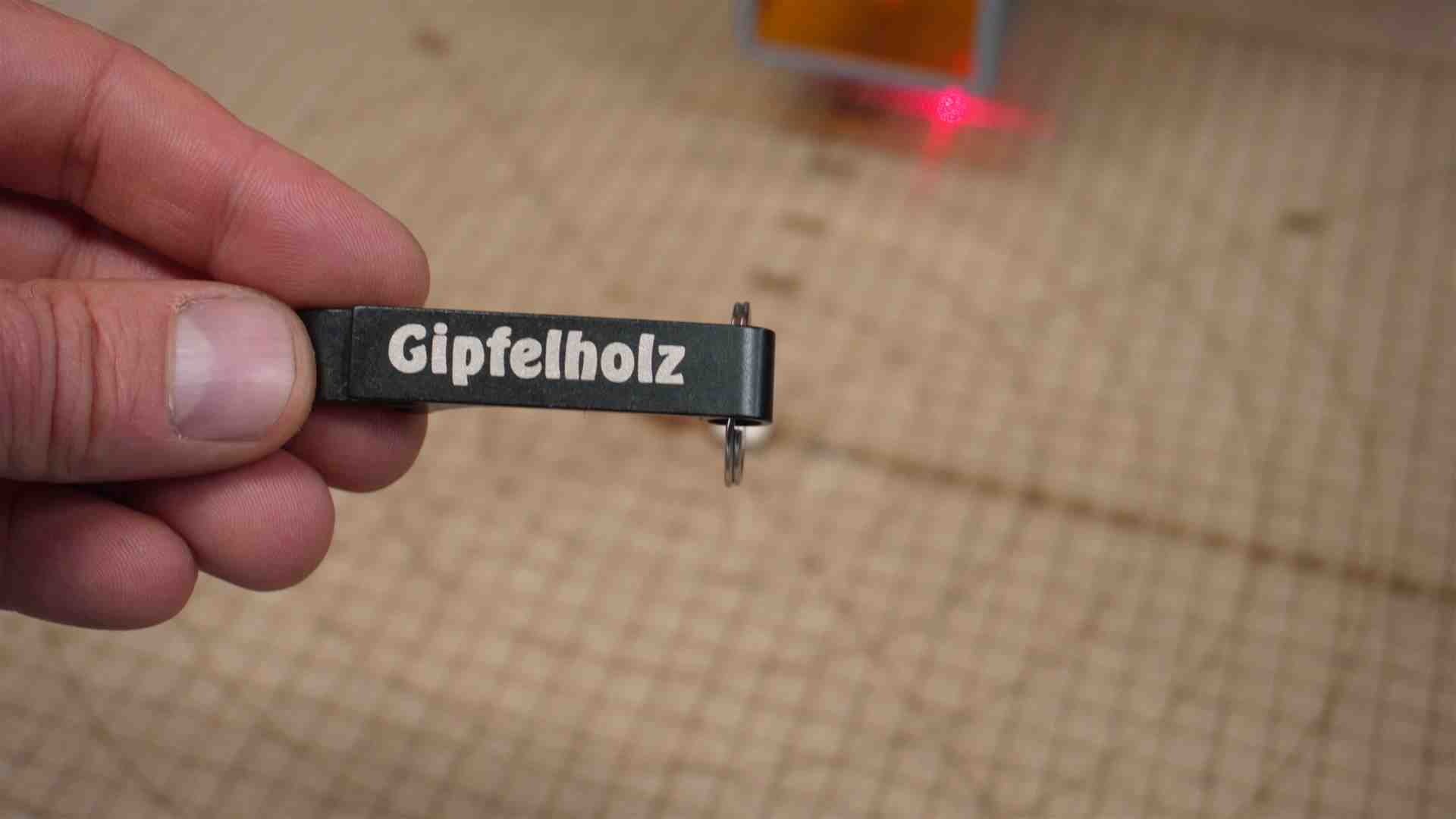

Eloxiertes Aluminium mit dem Ikier Pro Max 35 Watt

Eloxiertes Aluminium geht sehr gut zum gravieren. Dort wird die eloxierte Schicht vom Laser weg gelasert. Der Ikier Pro Max lasert hier sehr fein. Das Logo hat gerade mal ein Höhe von 8mm und dennoch kann man die kleine Schrift von 1mm noch sehr gut lesen.



– 8000 mm/min / 40 % Power – Zeilenintervall 0,05 – 35 Watt





Edelstahl schwarz markieren – gravieren mit Diodenlaser

Der Ikier K1 Pro Max 70W kann mit seinen 35Watt Laserleistung Edelstahl auch ohne Markierungsspray lasern. Sogar Farbe ist auf Edelstahl möglich.



Edelstahl Thermoskanne 1L kaufen*

1mm  Edelstahl kaufen*

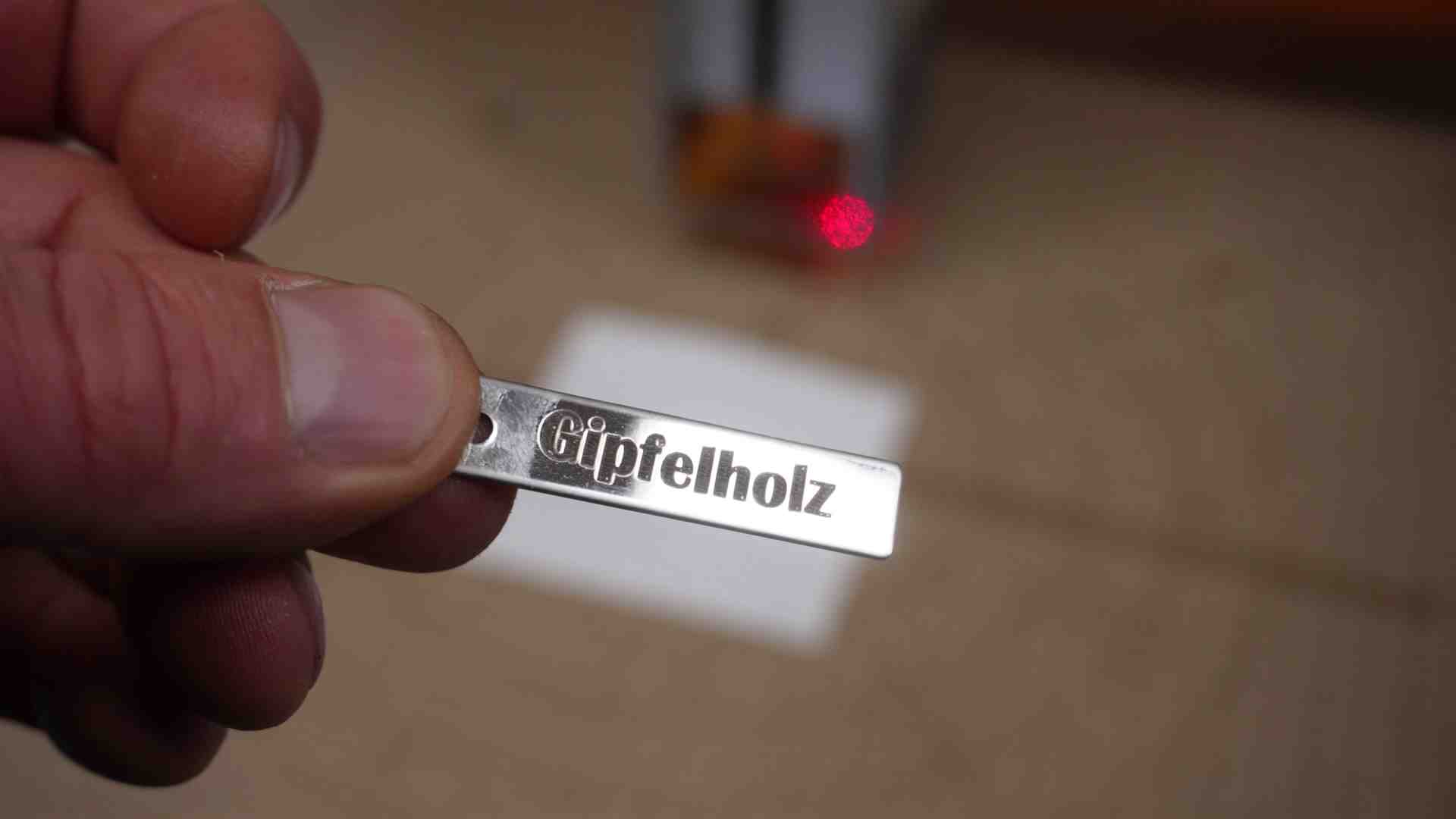

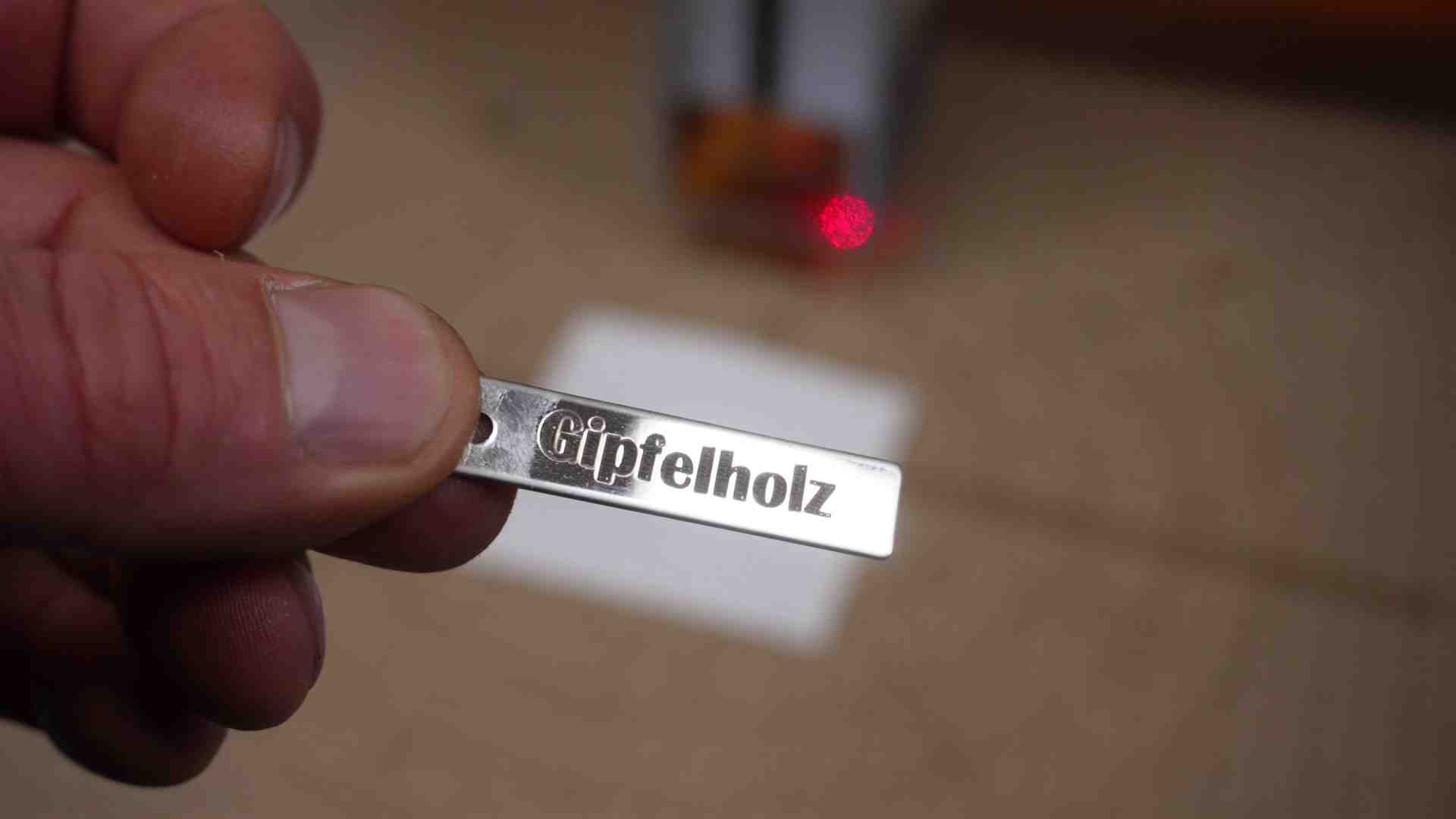

– Edelstahl Anhänger Spiegeloberfläche :  2000 mm/min / 80 % Power 0,04 Zeilenintervall

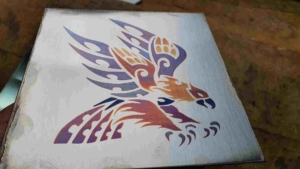

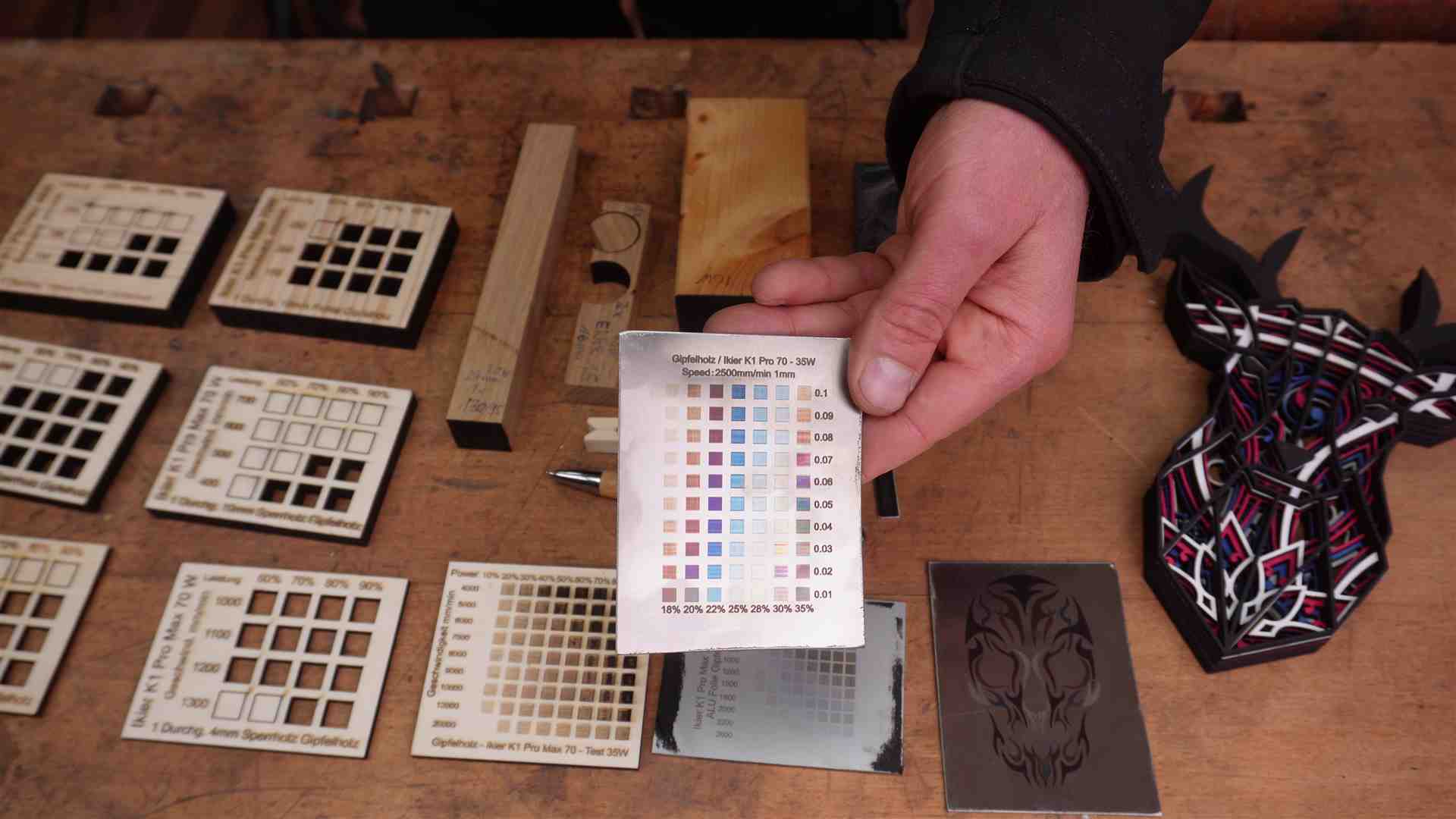

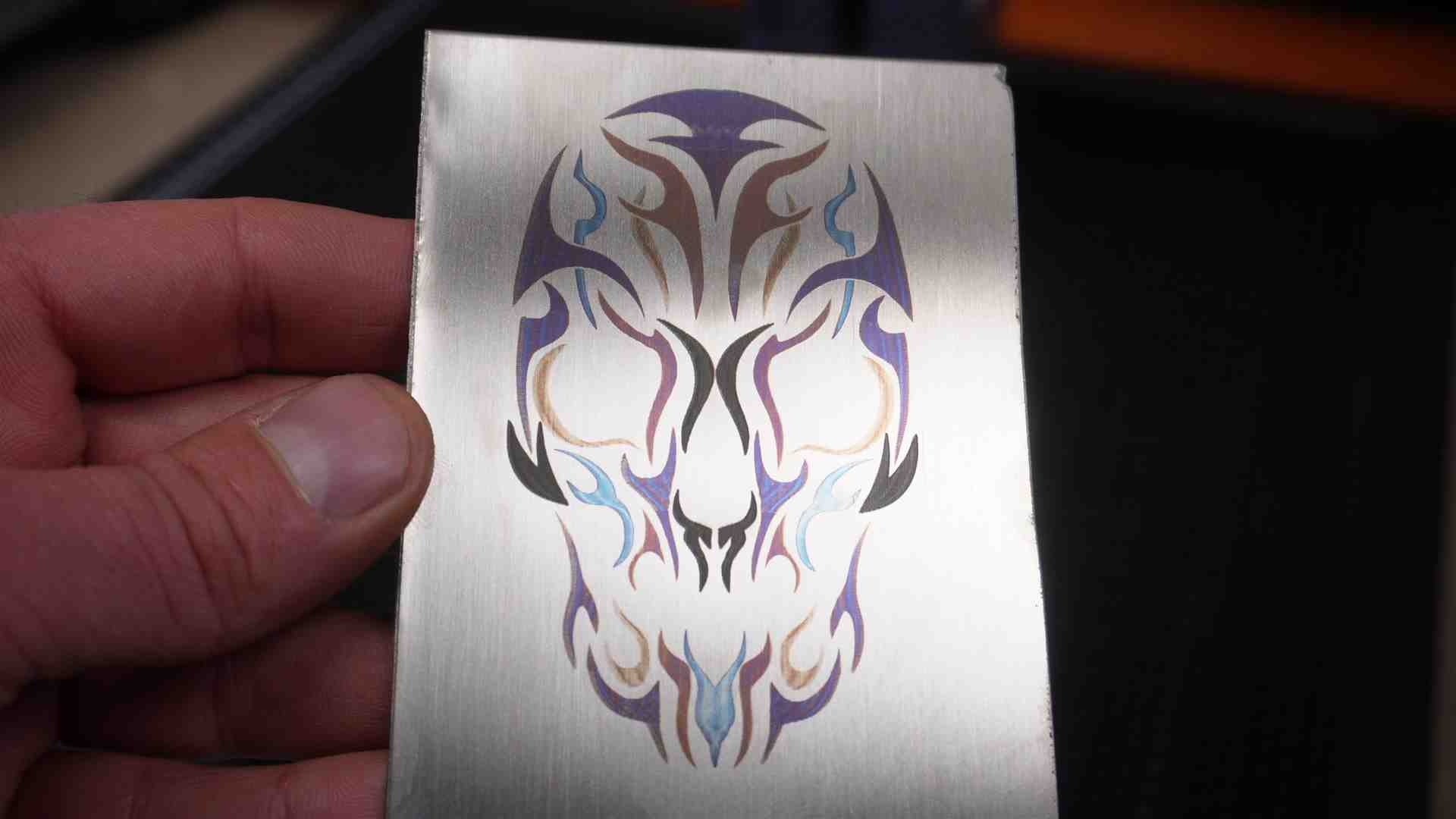

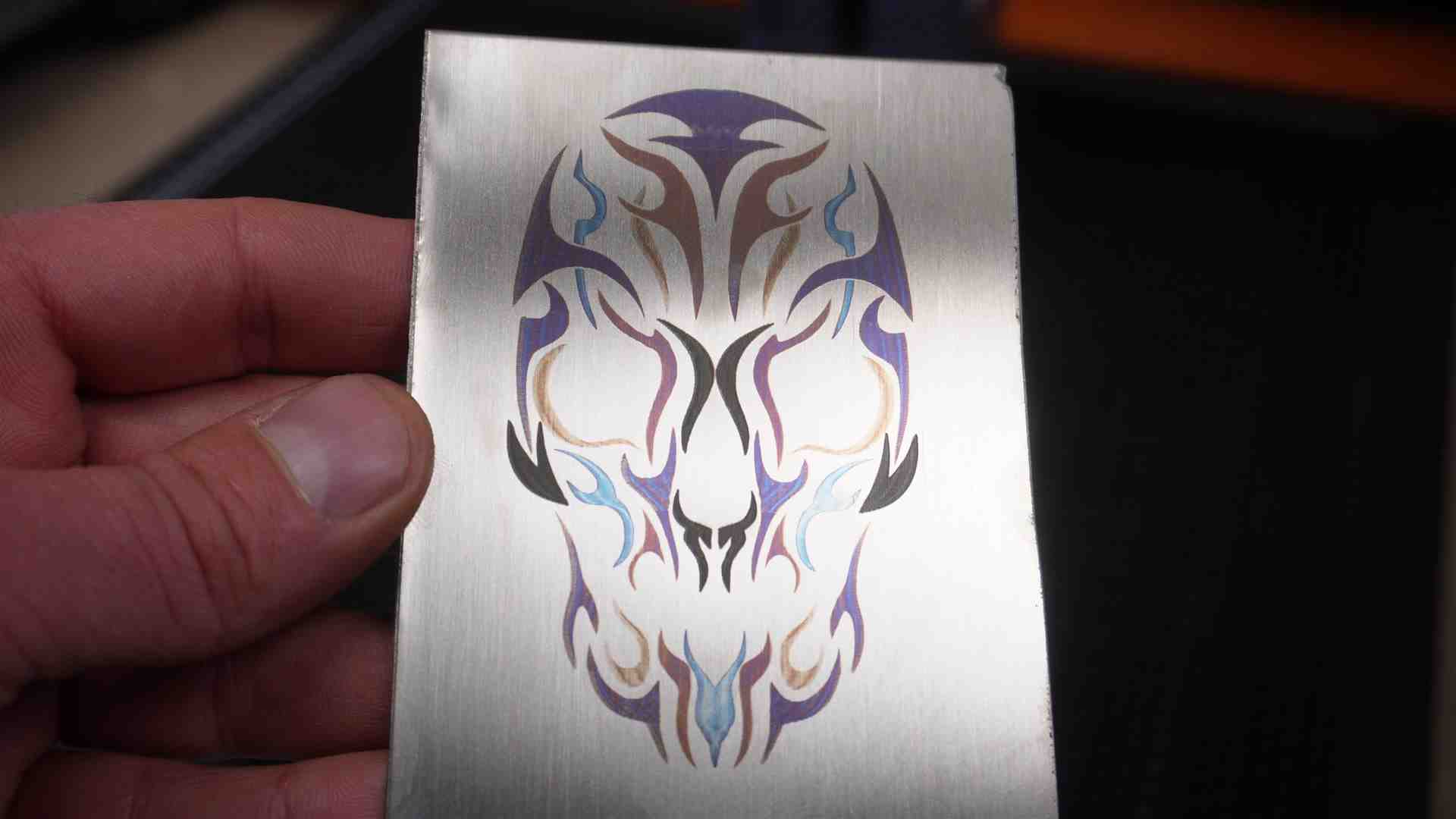

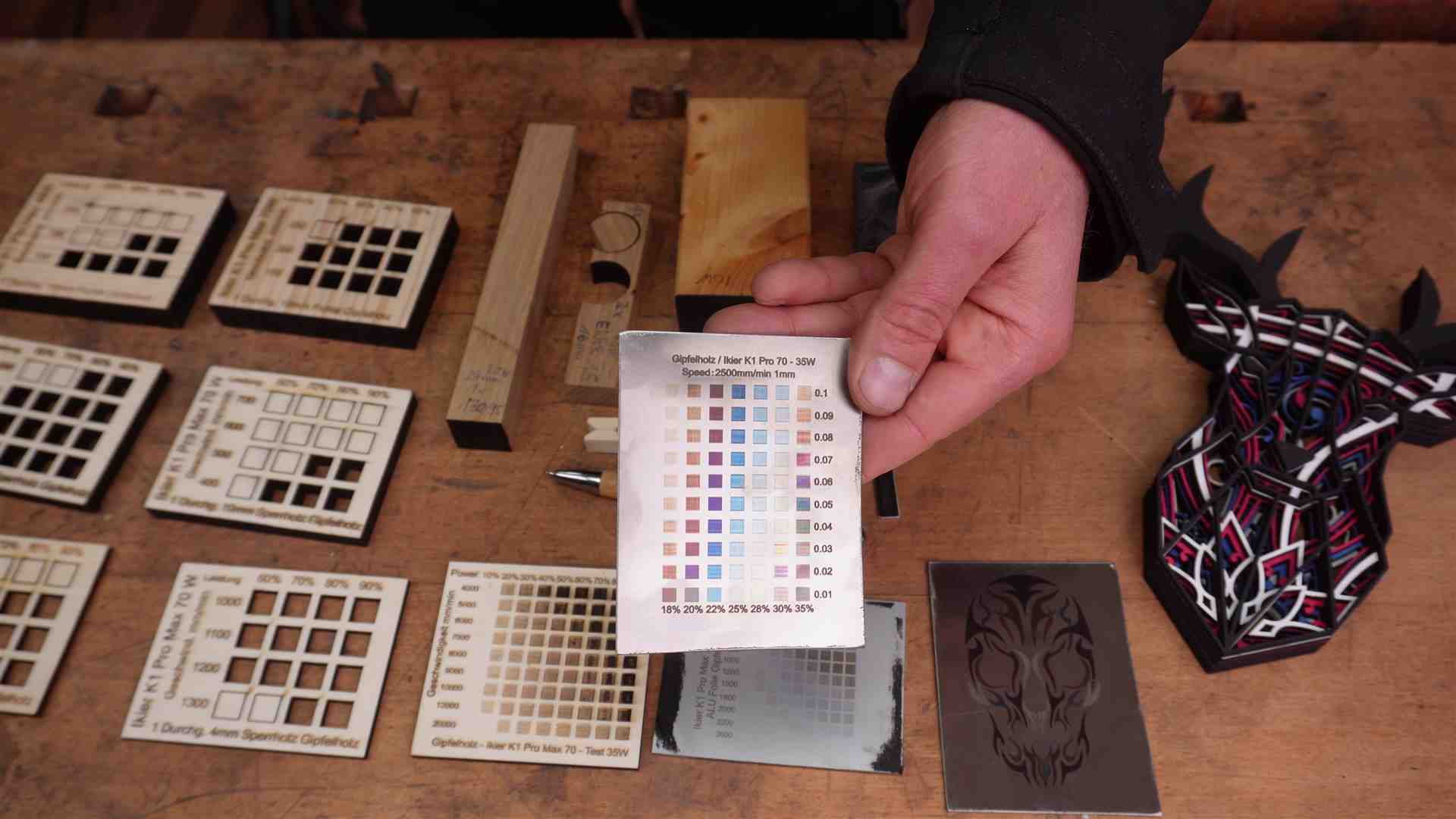

Edelstahl farbig markieren mit dem Ikier Pro Max 70W- farbig lasern

Wie schon erwähnt kann man auch farbig auf Edelstahl markierten. Das habe ich bereits in einem anderen Video behandelt. Dieses Video könnt Ihr Euch hier anschauen. Den Powertest für den Ikier K1 Pro Max 70Watt könnt Ihr Euch weiter unter kostenloas downloaden.

Man muss noch ein wenig an den Einstellungen spielen, damit es so schöne Farben wie beim Atomstack X20 gibt. Wie das geht erkläre ich im Video.



Passendes Edstahl fürs farbig lasern kaufen 1,5mm*





Hier seht ihr was damit möglich ist.

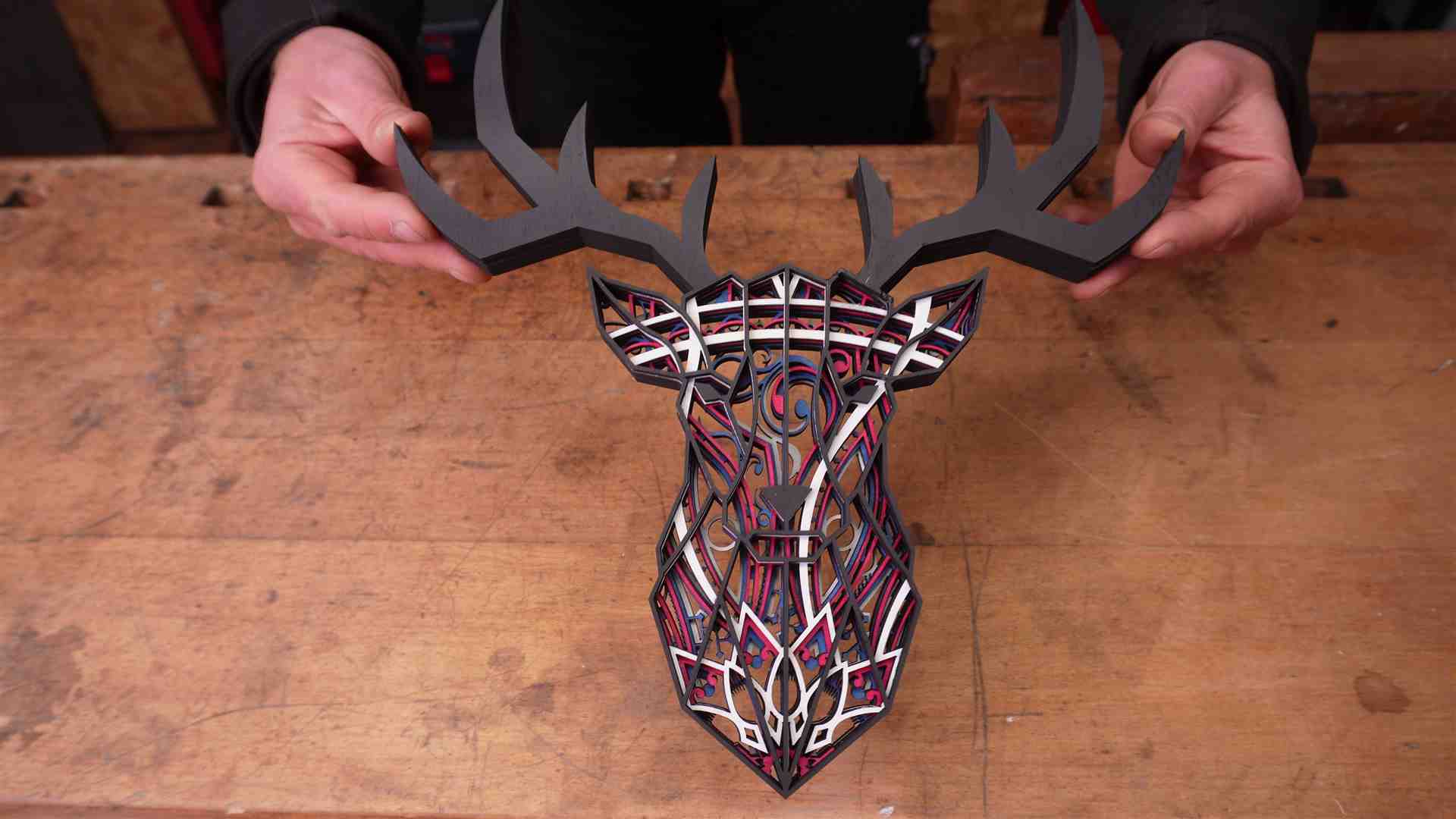

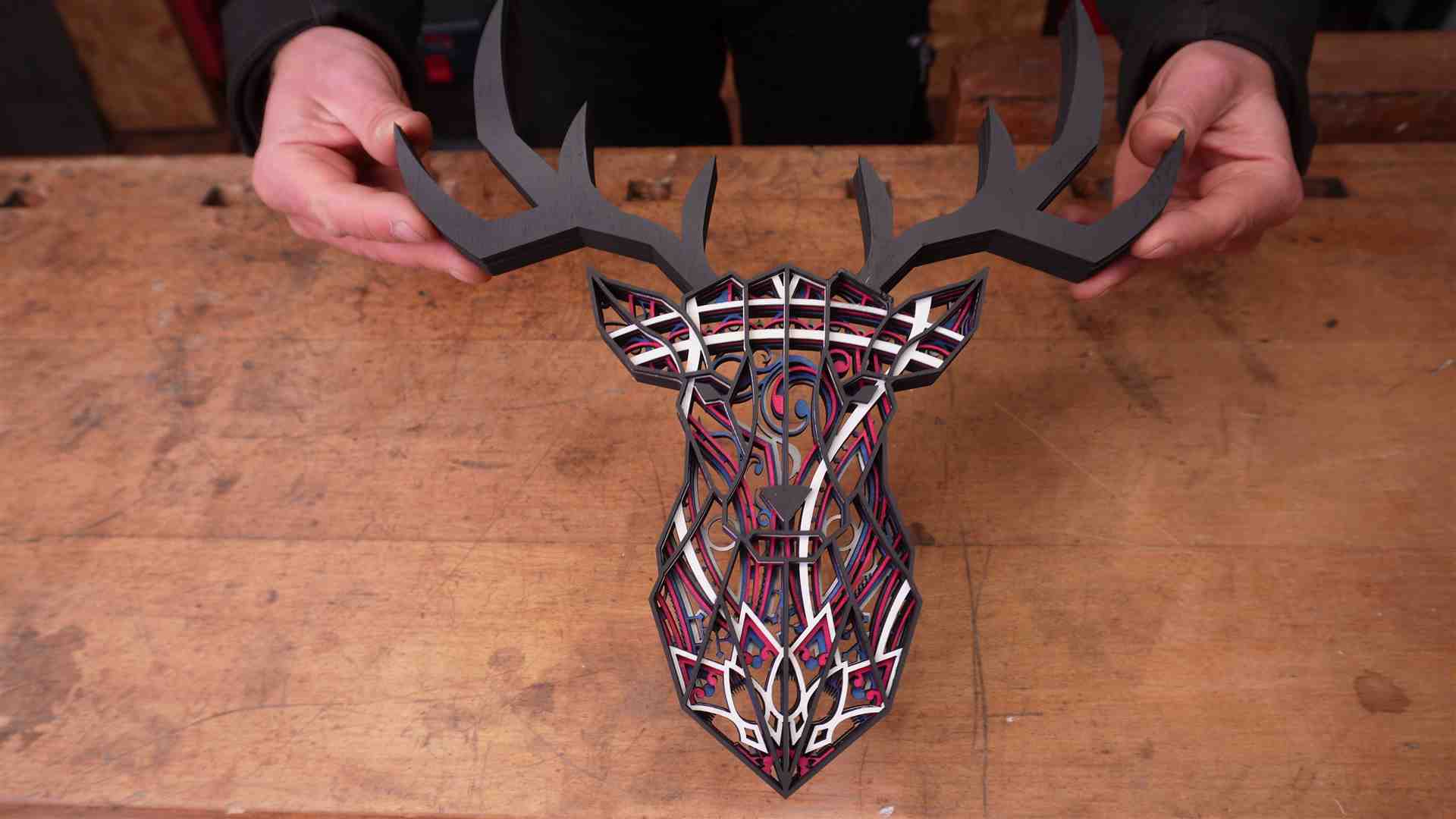

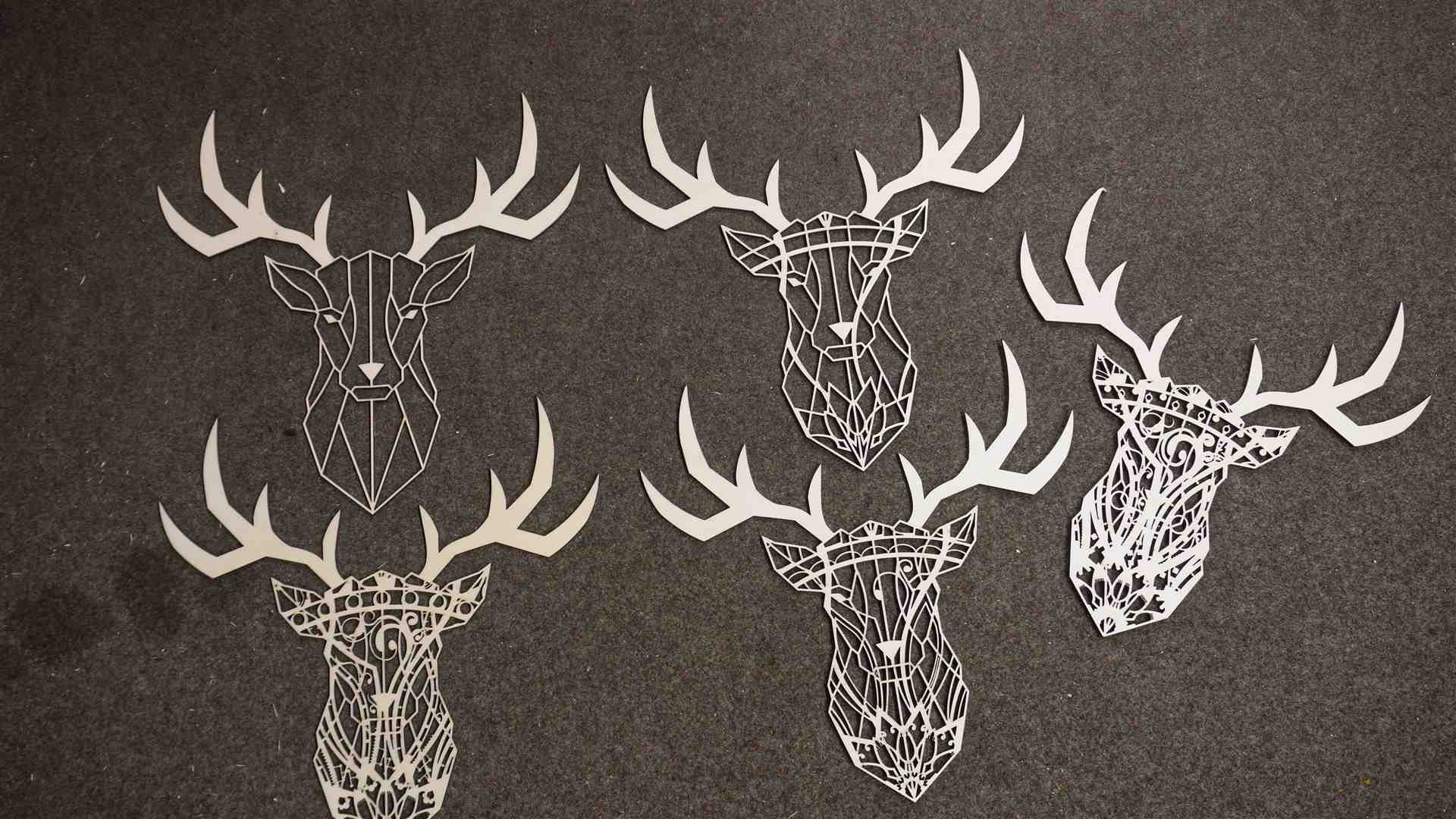

Multilayer Bild mit dem Ikier K1 70 Watt

So ein Multilayer Bild ist echt nicht schwer. Die Dateien kann man im Netz kaufen für wenig Geld.

Verwendet habe ich hier 4mm Pappel Sperrholz. Ich empfehle aber dünneres Holz… in dem Fall des Hirsches, fehlen noch 3 weitere Layer. Dadurch würde das Bild mit 4mm Holz sehr dick werden. Deshalb ggf. 2mm Sperrholz nutzen.

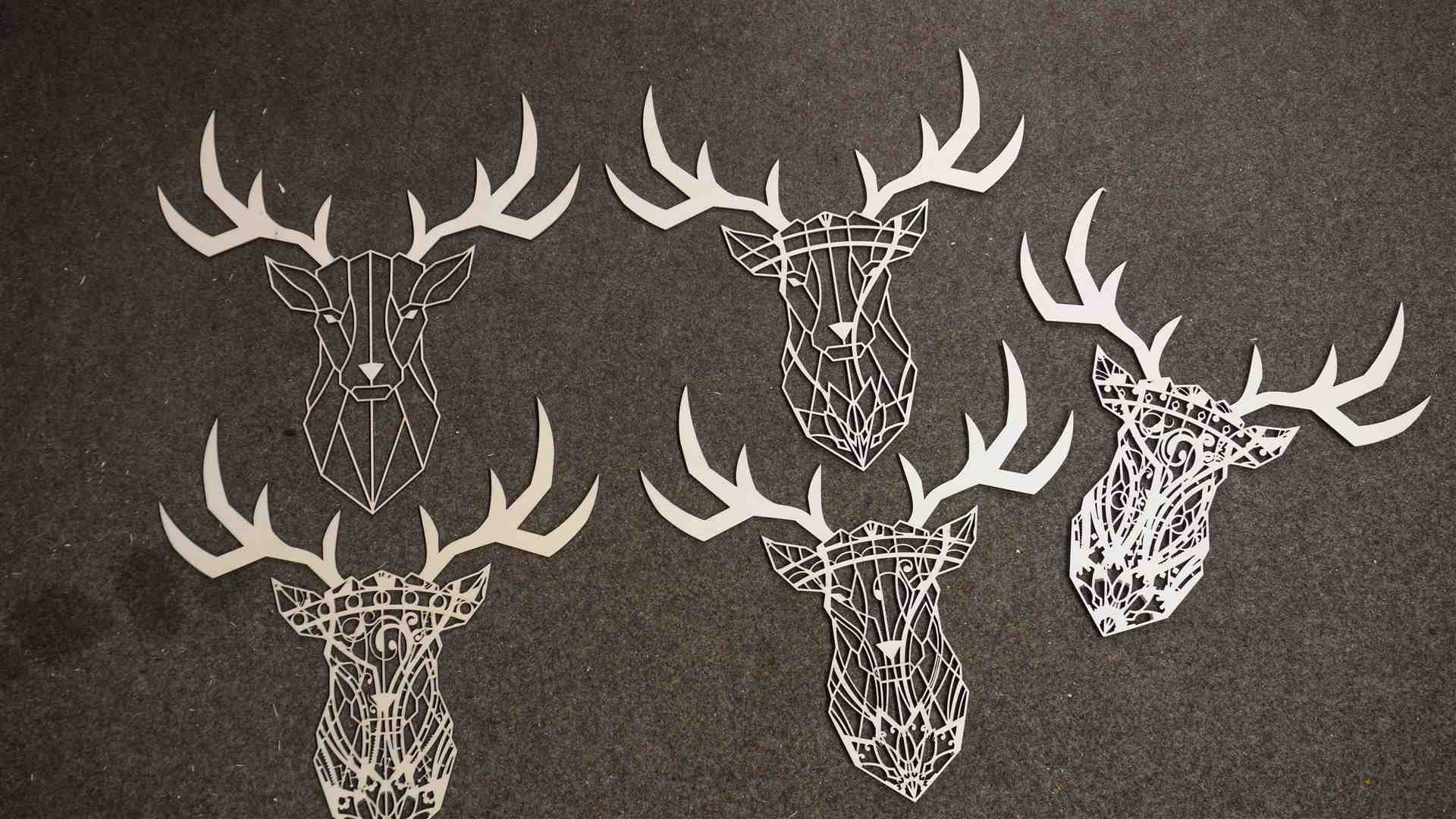

Alle Layer werden einzeln geschnitten.

Danach kann man jeden Layer in seiner Wunschfarbe beizen oder lackieren … oder jeder so wie er mag.

Anfangs wollte ich die Layer mit Holzleim verleimen… allerdings gibt es beim auftragen des Leimes Probleme. Der Leim läuft in die kleinen Zwischenräume, was man nicht wirklich vermeiden kann. Das schaut nicht schön aus. Ich habe dann gute Erfahrungen mit diesem Sprühkleber* gemacht.

Oder auch mit Sekundenkleber mit Activator*

Die Datei für das Multilayer Bild könnt Ihr hier kaufen. Schaut drauf , der Designer macht echt schöne Bilder



*******************************************************************************





iKier K1 Pro Max 70Watt kaufen:



Günstigster Preis bei Atomstack oder Ikier direkt



ACHTUNG RABATT CODE:

👌👌👌 RABATT Codes bei Ikier:

• 30 Euro Rabatt für das E2 Gehäuse: E2€30OFF
• 20 Euro Rabatt ab 70Euro Bestellwert: Gipfelholz€20OFF
• 100 Euro Rabatt bei Ikier 70W und Atomstack X70 Geräten: 70W-EUR100OFF
• Bei Ikier gibt es 10 Euro Rabatt auf alles ab 60 Euro, Code: GIPFELHOLZ-NEU10
• 30 Euro Rabatt auf den Ikier 1064nm: IKIER€30OFF

Codes bei Ikier und über diesen Link einlösbar:



👌👌👌 Achtung Rabatt Code bei Atomstack: über diesen Link und Code* gibt es auf alles 5% Rabatt auf deine Bestellung bei Atomstack Code: GIPFELHOLZ



👉 K1 Pro Max 70W mit E2 Gehäuse auf der deutschen Seite Ikier kaufen*

👉 Ikier K1 Pro Max 70W mit E2 Gehäuse bei Ikier.com kaufen *



👉 iKier K1  Pro Max 70W ohne Gehäuse auf der deutschen Seite iKier kaufen*

👉 iKier K1 Pro Max 70W ohne Gehäuse  Ikier.com kaufen*

👉 Atomstack A70 Max bei Atomstack.com kaufen*

👉 iKier E2 Gehäuse auf der deutschen Seite kaufen*

👉 iKier E2 Gehäuse bei Ikier.com kaufen*



* Alle Links mit Sternchen sind Affilate Links – Dort bekomme ich eine kleine Provision – für Euch ändert sich der Preis nicht.



Weiteres Zubehör Ikier

• 👉 Erhöhungen Pro Max bei Ikier: Erhöhungen
• 👉 Erweiterungskit für Ikier K1 Laser: Erweiterung
• 👉 Rotary Roller SR1  zum graviern zylindischer Objekte: Rotray SR1*
• 👉 Rotary Roller R1 : Rotray R1*
• 👉 Matrix Schneid Gitter: Matrix Gitter
• 👉 Laser – Schneid Gitter – : Honeycomp Working Table Atomstack*



Materialien zum Lasern

👉 Visitenkarten Alu zum Lasern: *

👉 Holz Anhänger: *

👉 Schiefer Untersetzer: *

👉 Zollstöcke Natur zum gravieren: *

Edelstahl Thermoskanne

👉 Spiegelfliesen 15×15: *

👉 Sprühfolie schwarz matt:*

👉 Acrylglas in Schwarz verschiedene Größen*

👉 Alu Tags in verschiedenen Farben*:

👉 Edelstahl Schlüsselanhänger*

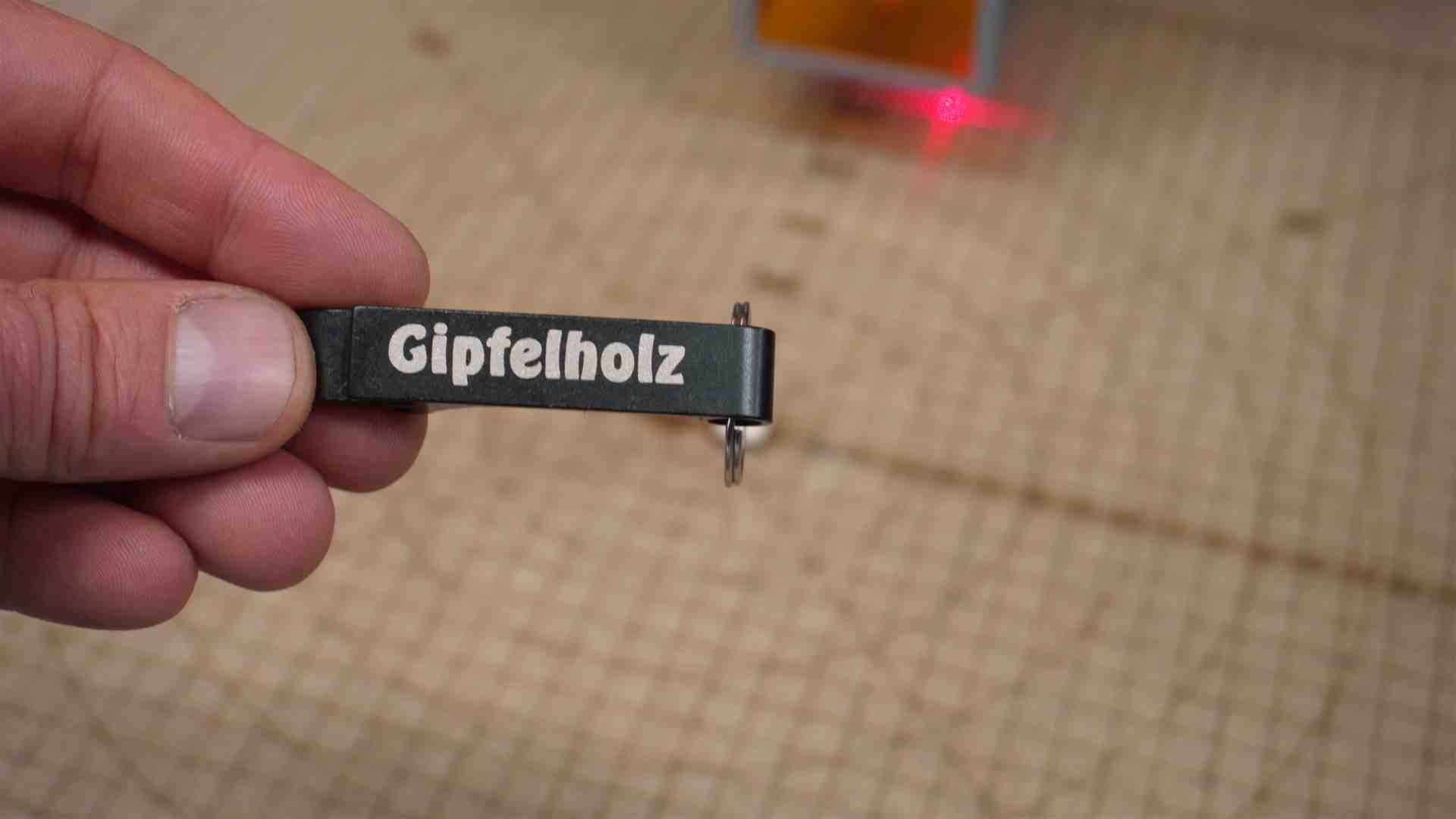

👉 Flaschenöffner Alu*

👉 Edelstahl Ketten Anhänger polliert*

👉 Hundemarken – Erkennungsmarken rund*



* Alle Links mit Sternchen sind Affilate Links – Dort bekomme ich eine kleine Provision – für Euch ändert sich der Preis nicht. siehe mehr

*******************************************************************************



• Software LightBurn: https://lightburnsoftware.com/
• Lightburn Lizenz kaufen



SEID FAIR



Ich stelle Euch die unten stehenden Dateien kostenlos zum downloaden bereit – Deshalb wäre es super, wenn Ihr eine Spende da laßt.

Es ist  mit viel Arbeit und Kosten verbunden, Euch das alles bereitzustellen. Ihr würdet den Kanal Gipfelholz damit unterstützen. Somit kann ich immer wieder was kostenlos zur Verfügung stellen. Andere verkaufen Ihre Dateien – das möchte ich in Zukunft vermeiden. VIELEN DANK



👉  👉 auch ein Dankeschön über Lightning mit Bitcoin möglich, auch darüber freue ich mich sehr:

Lightning Adresse: gipfelholz@blink.sv

Ihr könnt den Betrag frei wählen, eine Nachricht hinzufügen und dann eine Lightning Zahlung durchführen.Eure Wallet muss LNURL können.



👉  ÜBER EINEN AMAZON GUTSCHEIN würde ich mich am meisten freuen. Betrag ist frei wählbar.

e-Mail Adresse : info@gipfelholz.de



👉 HIER KÖNNT IHR PER PAYPAL ETWAS SPENDEN (Dort fallen für mich aber Gebühren an)

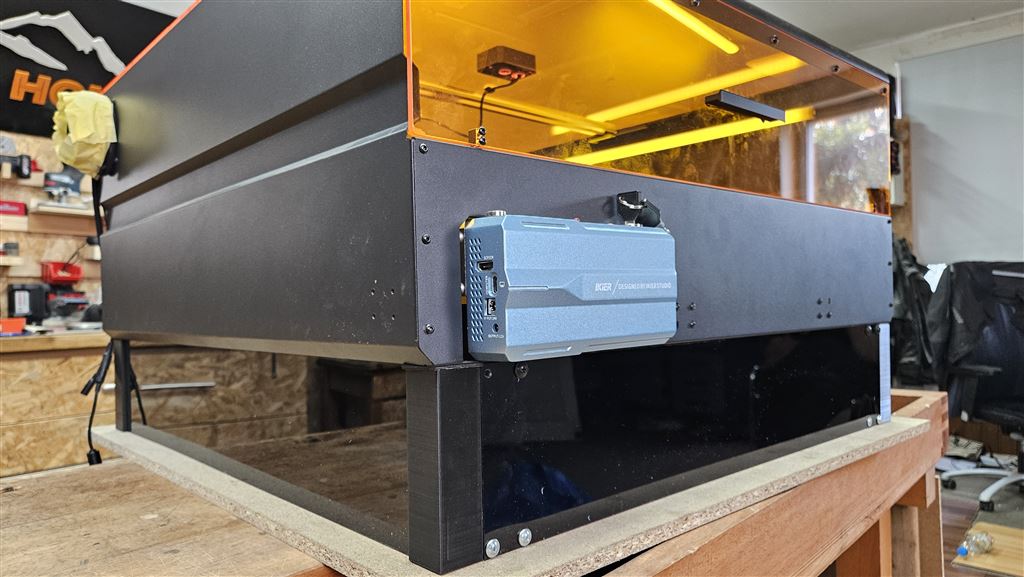

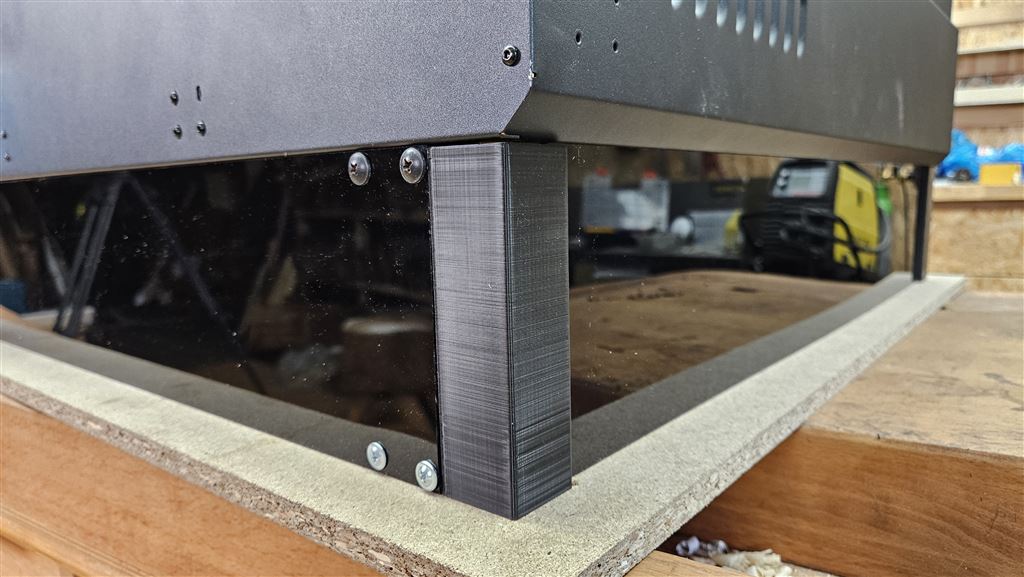

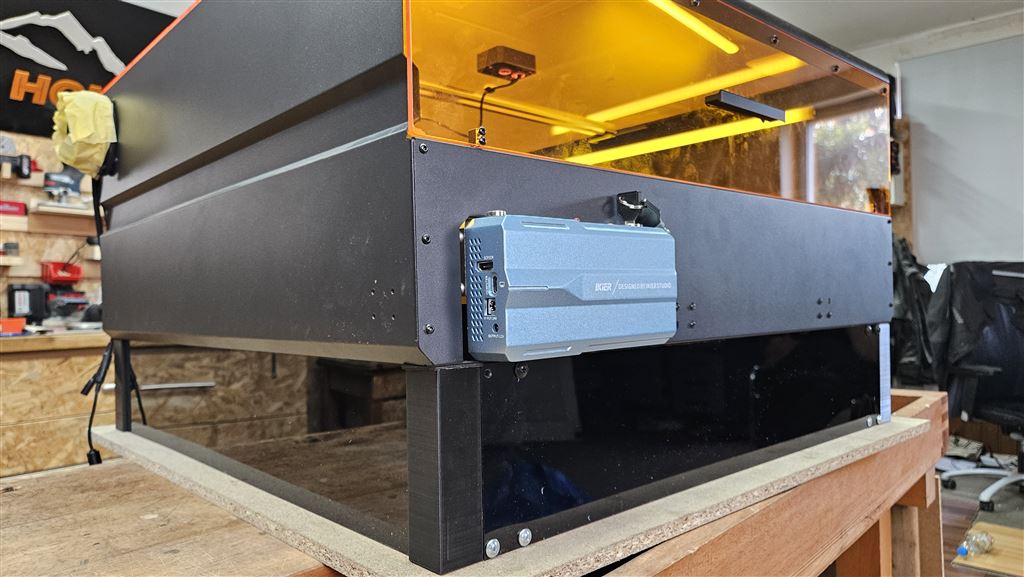

👉 3D Druck FÜßE ZUR ERHÖHUNG DES E2 Gehäuse für Ikier K1 Pro Max 48W – K1 Pro Max 70W

Link zu Etsy – Dort können die 3D Druck Dateien für wenig Geld gekauft werden. – Solltet Ihr keinen 3D Drucker haben, fragt doch einfach mal den Verkäufer an schreibt Ihm direkt eine Mail

Hier kommt Ihr auf den Download bei Etsy

Hier bekommt Ihr das passende 3mm Acrylglas bei Amazon zum selber Zuschneiden*

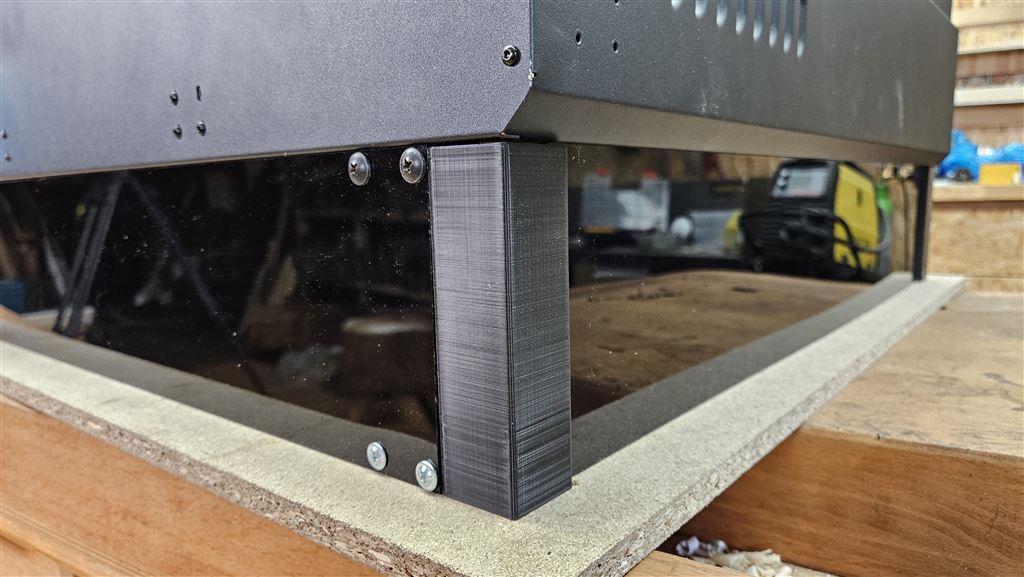

👉 3D Druck FÜßE und ERHÖHUNGEN für Ikier K1 Pro Max 48W – K1 Pro Max 70W

Link zu Etsy – Dort können die 3D Druck Dateien für wenig Geld gekauft werden. – Wenn Ihr die Füße gedruckt haben wollt – schreibt dem Verkäufter einfach eine Mail. Er würde Sie auch drucken. Oder schreibt Ihn direkt eine Mail

Achtung: die Füße passen nicht in Kombination mit dem dem E2 Gehäuse





👉 RASTER GITTER von Gipfelholz / Laser Gitter / Grid 410×410 als Lightburn Datei:



👉 SPEED UND POWERTEST von Gipfelholz – dieser Test kann in Lightburn individuell auf Eure Bedürftnisse angepasst werden – die Kästchen werden einzeln in den Form-Eigenschaften vom Power eingestellt.   4 Dateien verfügbar – Alu – Glas – Holz



👉 SCHNEIDETEST  , diese Datei kann auch individuell angepasst werden:

4 Dateien – 4 mm – 19 mm Holz – verschiedene Geschwindigkeiten



👉 FARBIG LASERN iKier Pro Max 70W – 35W Laser – 1 x Speed und Powertest um farbig auf Edelstahl zu lasern

An den Einstellungen muss noch gearbeitet werden, um so tolle Farbei wie beim X20 zu bekommen. Dateien individuell anpassbar . Erklärung im Video



👉 FARBIG LASERN 24 und 48 Watt Laser – 2 x Speed und Powertest um farbig auf Edelstahl zu lasern

An den Einstellungen muss noch gearbeitet werden, um so tolle Farbei wie beim X20 zu bekommen. Dateien individuell anpassbar . Erklärung im Video



👉 FARBIG LASERN 35 Watt Laser – 1 x Speed und Powertest um farbig auf Edelstahl zu lasern

An den Einstellungen muss noch gearbeitet werden, um so tolle Farbei wie beim X20 zu bekommen. Dateien individuell anpassbar . Erklärung im Video



*******************************************************************************





Bitte achtet auf die Sicherheit. Laßt den Laser im Betrieb niemals unbeaufsichtigt. Setzt immer eine Laserschutzbrille auf und saugt die Luft ab.





VIDEO zum Ikier K1 Pro Max 70 Watt Test – Erfahrungen

iKier K1 Pro Max 70W – iKier K1 Pro Max 70 Watt – Atomstack X70 Pro – Atomstack A70 Pro – Atomstack X70 Max – Atomstack A70 Max – Erfahrungen – Test – Testbericht – iKier K1 Pro Max 70 Watt Combo Test

iKier E2 Enclosure – iKier K1 E2 Gehäuse – Lightburn Kamera Test mit Gehäuse

VIDEO zum Ikier K1 Pro Max 48 Watt Test – Erfahrungen

Ikier K1 Pro Max 48W Erfahrungen – Vergleich ikier K1 Ultra und iKier K1 Pro Max – Unterschiede Iker Pro Max und Ultra – 48 Watt Laser im Test – der stärkste Diodenlaser auf dem Markt – Ikier K1 Pro Max vs Atomstack X40 Pro



VIDEO zum Ikier K1 Ultra Test

Ikier K1 Ultra Test – Ikier K1 Pro Test – Ikier K1 – Ikier K1 Ultra Erfahrungen – Diodenlaser Ikier K1 Vorstellung – Flaggschiff Ikier K1 – 36 Watt Laser Test – 36W Diodenlaser Test – Ikier K1 Erfahrungsbericht – Ikier K1 Ultra VS Atomstack X30 – kostenlose Laserdateien – kostenlose Dateien zum Lasern – iKier K1 Pro Max 48Watt

Atomstack X30 Test

Atomstack X30 Pro Test – Testbericht – Erfahrung – Erfahrungsbericht – Vorstellung

Der stärkste Diodenlaser auf dem Markt – Atomstack X30 vs X20 – Atomstack X30 Pro Erfahrungen





Metall markieren mit dem Diodenlaser

Video alternative Lasermarkierungsspays – um Alu, Edelstahl und Stahl zu markieren mit einem Diodenlaser – Aluminium mit dem Laser gravieren – Edelstahl mit Diodenlaser gravieren





Farbig auf Edelstahl lasern

Farbig auf Edelstahl lasern mit einem 20Watt Laser – Edelstahl markieren mit einem Diodenlaser – Farbig mit einem Diodenlaser lasern – Wie laser ich auf Edelstahl? – Mit Atomstack X20 Pro Edelstahl gravieren





Lasergehäuse selber bauen

Einhausung Diodenlaser selber bauen – Lasergehäuse selber bauen – Gehäuse für Laser selber bauen –

Laser Gehäuse selber bauen



* Alle Links mit Sternchen sind Affilate Links – Dort bekomme ich eine kleine Provision – für Euch ändert sich der Preis nicht.
