Mopa Laser Monport 80w



Gipfelholz testet einen MOPA Laser mit 80W – Mopa Laser Monport 80w



Was bedeutet MOPA?

MOPA ist eine Abkürzung für Master Oscillator Power Amplifier. Bei einem MOPA Laser wird der Strahl durch den Masteroszillator produziert, während der optische Verstärker (der sogenannte Power Amplifier) die Ausgabeleistung erhöht.

Mopa Laser Monport 80w

Vorteile Mopa Laser

Unterschied Mopa und Faserlaser

Das Besondere bei einem MOPA Laser ist, dass die Pulsdauer variabel eingestellt werden kann. Die Pulsdauer wird in Nano Sekunden (ns) angegeben. Nach Bedarf können lange oder kurze Pulse in Stufen zwischen 2 und 500 ns eingestellt werden. Bei einem Standard Faser Laser liegt diese Pulsdauer bei einem festen Wert von ca. 120 ns.

Die variable Pulsdauer hat den Vorteile, dass es weniger Wärmeentwicklung ins Material kommt. Das ist gerade bei Kunststoff und Metallen von Vorteil. Bei kurzen Impulsen und niedrigere Impulsenergie wird das Material somit weniger erwärmt.

Ebenso können die Laserparameter Pulsdauer, Pulsfrequenz und Pulsenergie fast unabhängig voneinander eingestellt werden. Das bietet eine hohe Flexibilität .

Zusätzlich besteht ein Unterschied zu einem Faserlaser im Bereich der Pulsfrequenzen: Diese sind bei einem Standard Faserlaser zwischen 1,6 und 200 kHz, bei einem MOPA Laser zwischen 1 kHz und 3000 kHz einstellbar.

Somit bietet der MOPA Laser also insgesamt mehr Flexibilität bei der Einstellung der Laserparameter und kann so und bei Bedarf sehr genau an das Material angepasst werden.

Die Wellenlänge sind bei Mopa und Faser Laser gleich und liegt bei ca. 1064 nm



Weitere Vorteile:

• wartungsfrei
• lange Lebensdauer
• luftgekühlt
• Schwarze Markierung aus eloxiertem und blankem Aluminium
• Kontrolliertes Schmelzen von Kunststoffen
• Weniger thermische Belastung
• Hohe Wiederholraten
• Bessere Kontraste bei der Markierung
• Hohe Präzision und Feinheit
• MOPA-Laser sind in der Regel sehr energieeffizient, was zu niedrigeren Betriebskosten führt



Welche Materialien kann man mit einem Mopa Laser benutzen?

Ein MOPA  Laser ist vielseitig und kann für eine Vielzahl von Materialien verwendet werden. Hier sind einige gängige Materialien, die mit einem MOPA-Laser bearbeitet werden können:



1. Metalle:
   • Edelstahl
   • Aluminium
   • Kupfer
   • Messing
   • Gold
   • Silber
   • Titan



1. Kunststoffe:
   • ABS (Acrylnitril-Butadien-Styrol)
   • Polycarbonat (PC)
   • Polyamid (PA, Nylon)
   • Polypropylen (PP)
   • Polyethylen (PE)
   • PEEK (Polyetheretherketon)



1. Keramik:
   • Technische Keramiken wie Aluminiumoxid (Al₂O₃)
   • Zirkoniumdioxid (ZrO₂)



1. Beschichtete Materialien:
   • Eloxierte Aluminiumoberflächen
   • Pulverbeschichtete Metalle
   • Lackierte Oberflächen



1. Organische Materialien:
   • Leder
   • Papier
   • Textilien



1. Glas und Kristalle:
   • Borosilikatglas
   • Quarz
   • Saphirglas



Technische Daten Mopa Laser Monport 80w



Ausgangsleistung: 80W
Laser Typ: JL-F80W MOPA Faser
Arbeitsbereich: 175 x 175 mm
Wellenlänge: 1060-1080 nm

Pulsbreite: 2-500 ns

Frequenz:  1-3000kHz

Markiergeschwindigkeit: 0- 7000mm/s
Erwartete Lebensdauer (MTTF): 100.000 Std.





Im Video schauen wir uns den 80 Watt Mopa Laser genauer an.



• Erklärung Mopa Laser
• Unterschied Faserlaser und Mopalaser
• Lieferumfang
• Erklärung des Lasers
• Wie stelle ich den Focus bei einem Mopa Laser richtig ein.
• Wie verbinde ich den Mopa Laser mit Lightburn und
• Welche Lightburn Version benötigt man dazu.
• Wie kalibriere ich die Linse in Lightburn.
• Welche Einstellungen müssen vorgenommen werden.
• Natürlich werden wir verschiedene Materialien Testen. Das wird im Video besprochen und die Richtwerte können hier auf der Seite angeschaut werden. Mopa Laser Parameter
• Fazit





Lasern mit dem Mopa Laser von Monport

Mopa Laser Parameter



Hier einige Beispiele mit Werten aus dem Video



Achtung die angegebenen Werte sind Richtwerte und können je nach Qualtität des Materials und des Lasers abweichen. Diese Werte gelten für einen 80 Watt Mopa Laser mit einer Linse für den Arbeitsbereich 175×175 mm. Solltet Ihr Euch mit Eurem Laser unsicher von den Werten sein, empfehle ich Euch einen Speed und Powertest.



Metall mit dem Mopa 80W Monport



Edelstahl

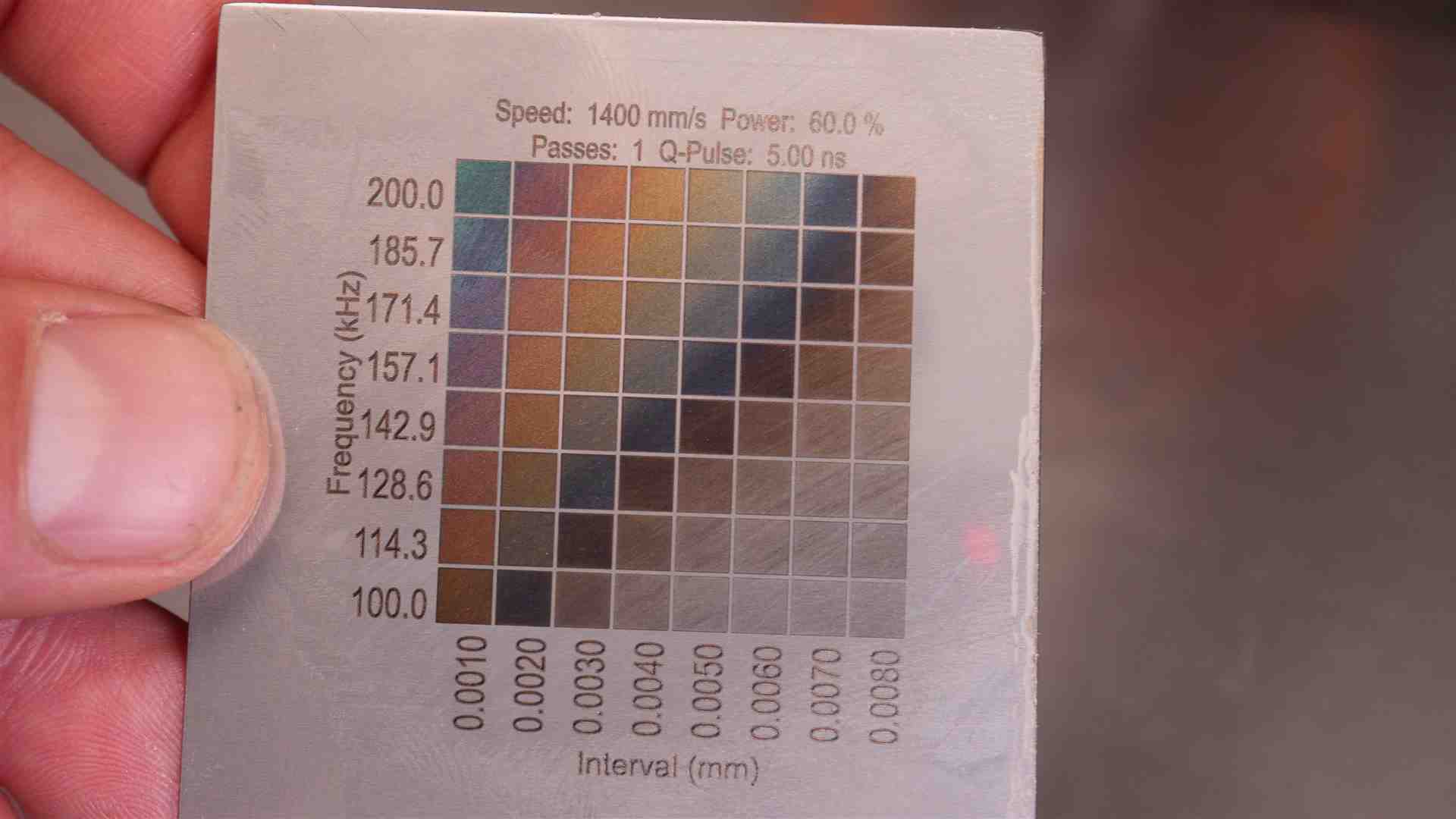

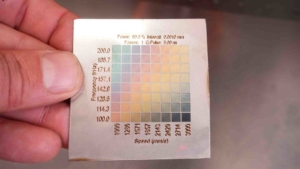

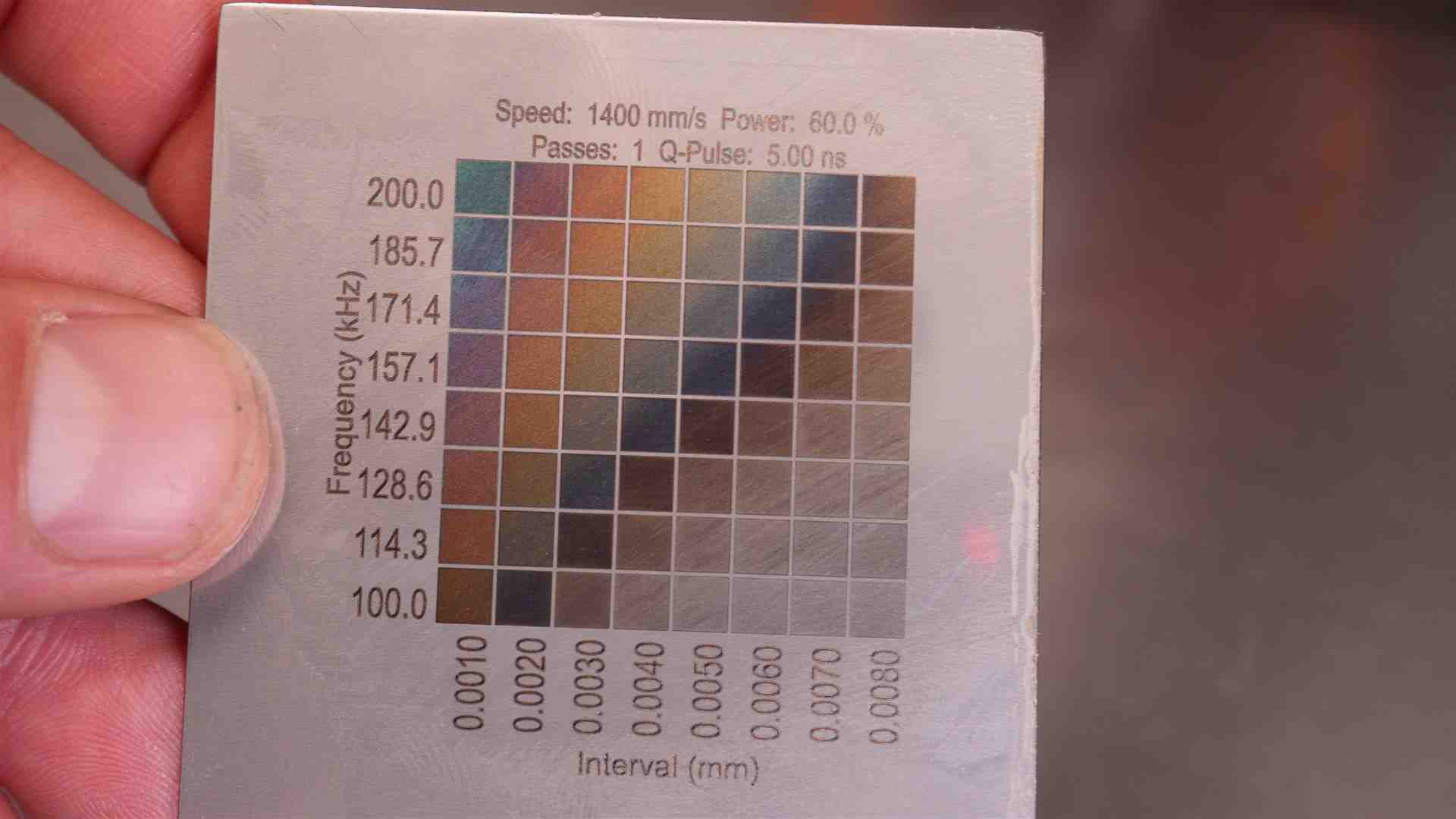

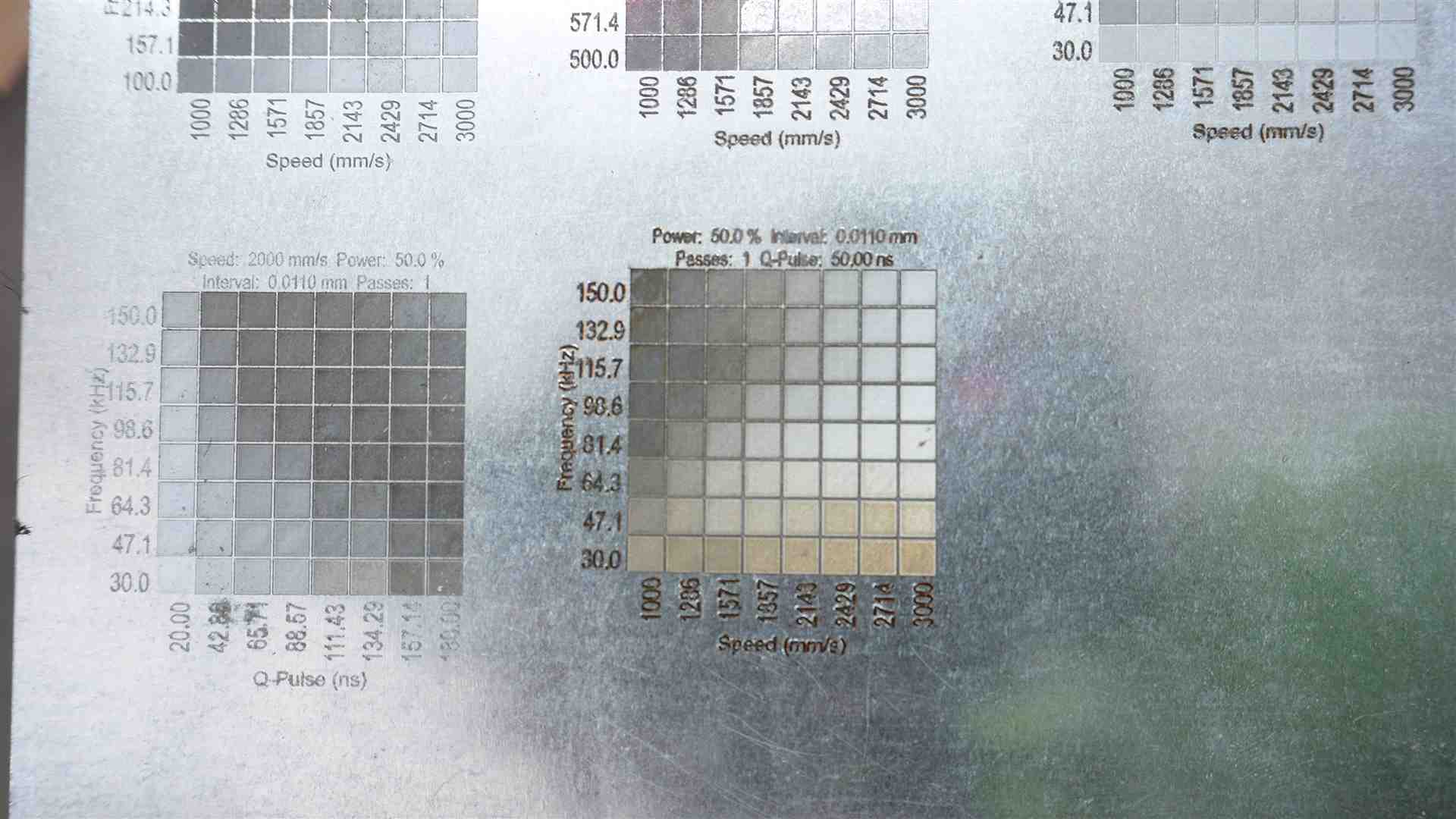

– Speed und Powertest Edelstahl  Zeilenintervall 0,001 – 0,008 – 100-200 KHz, Speed 1400mm/s, Power 60%, Puls: 5ns

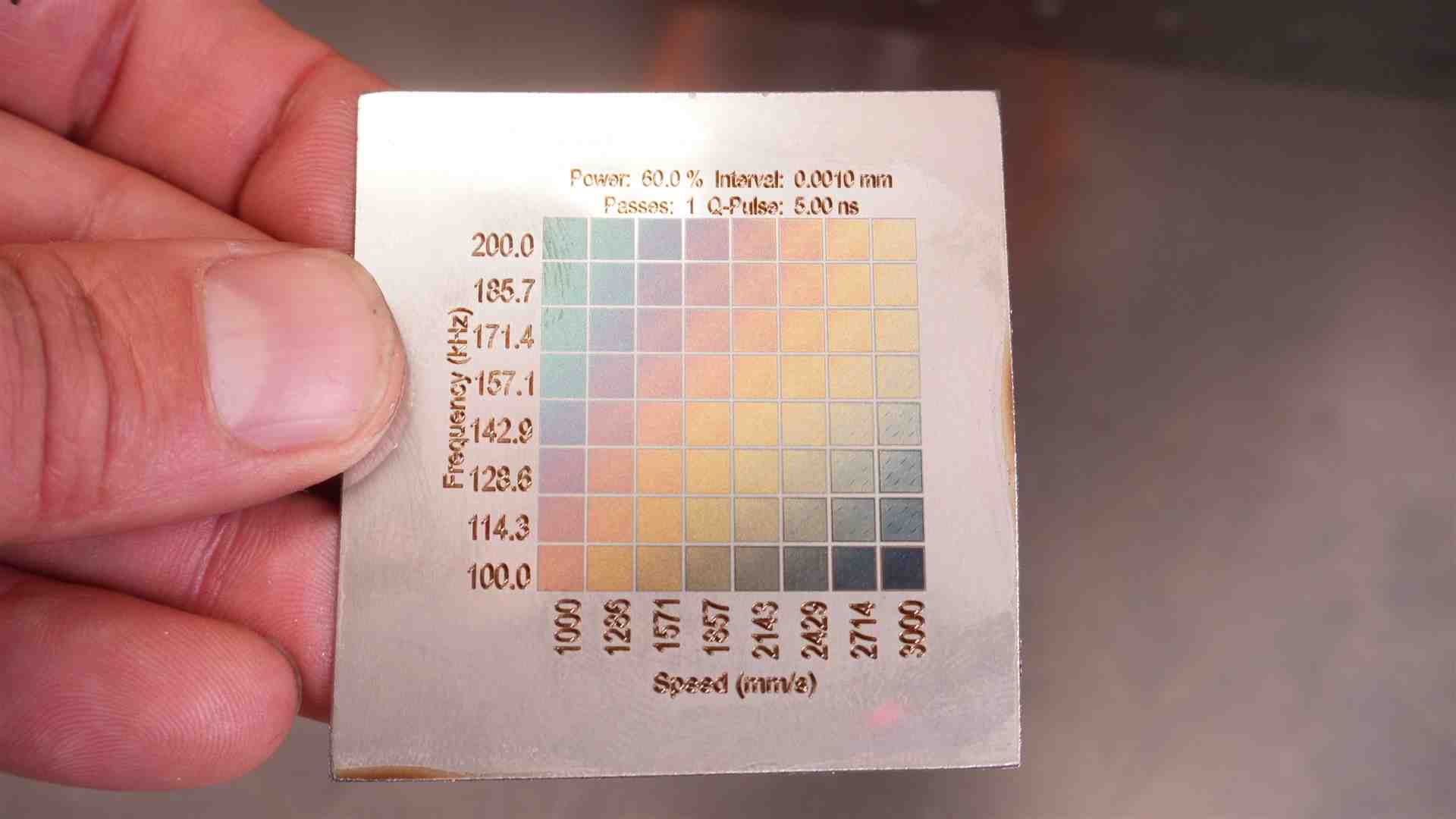

– Speed und Powertest Edelstahl  Speed 1000-3000mm/s,  100-200 KHz, Speed 1400mm/s, Power 60%, Puls: 5ns, Intervall: 0,001

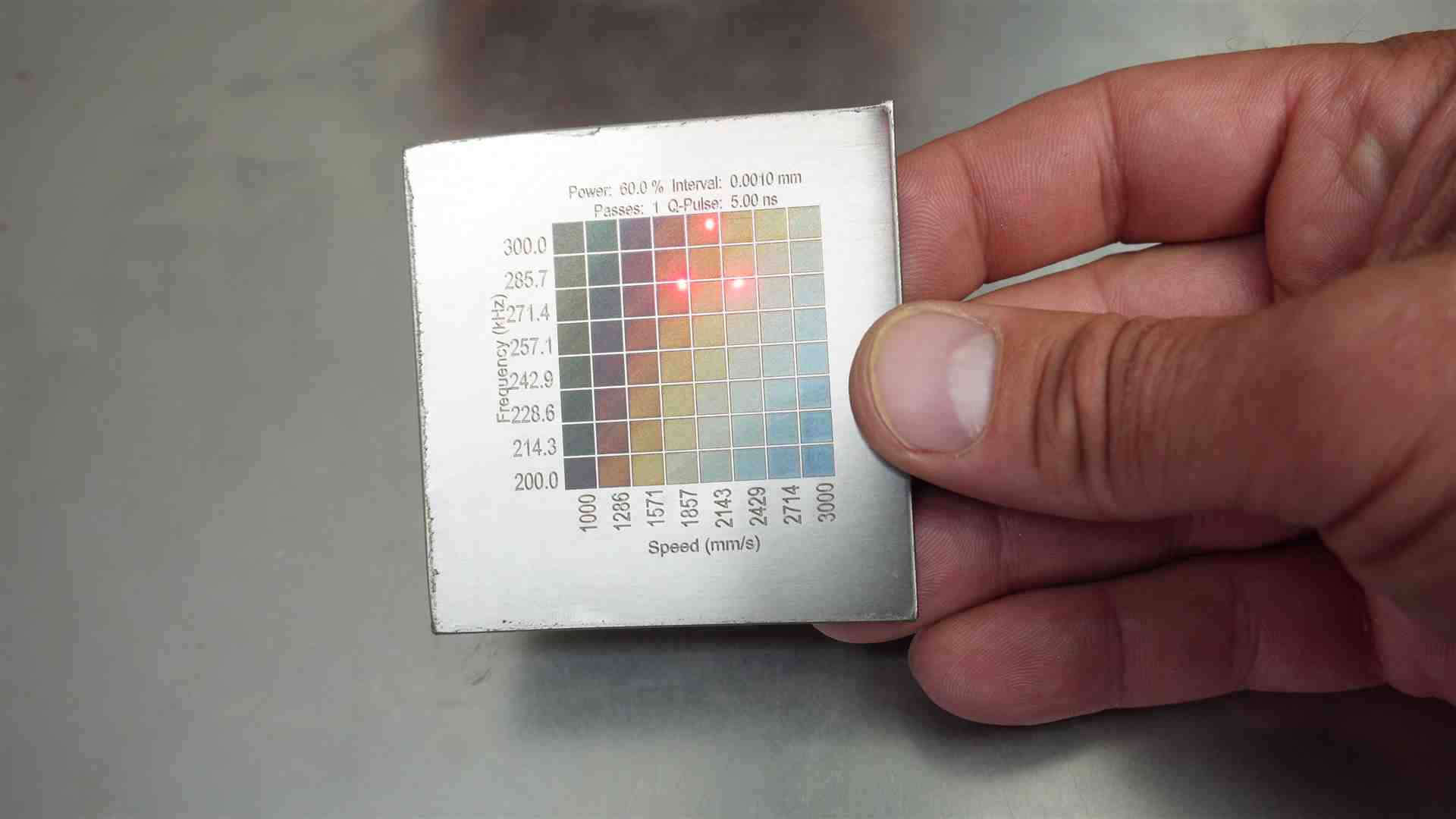

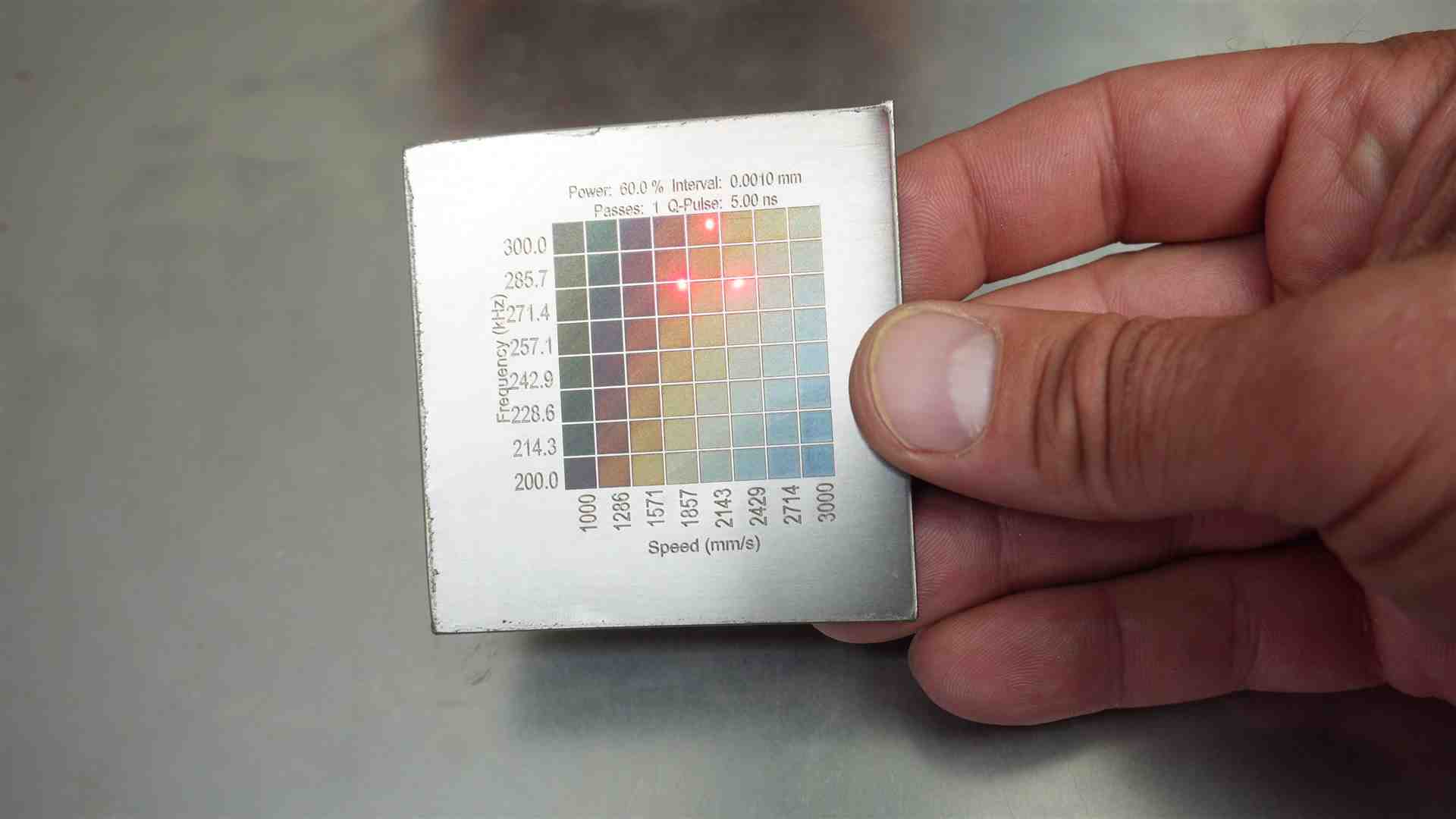

– Speed und Powertest Edelstahl  Speed 1000-3000mm/s,  200-300 KHz, Speed 1400mm/s, Power 60%, Puls: 5ns, Intervall: 0,001

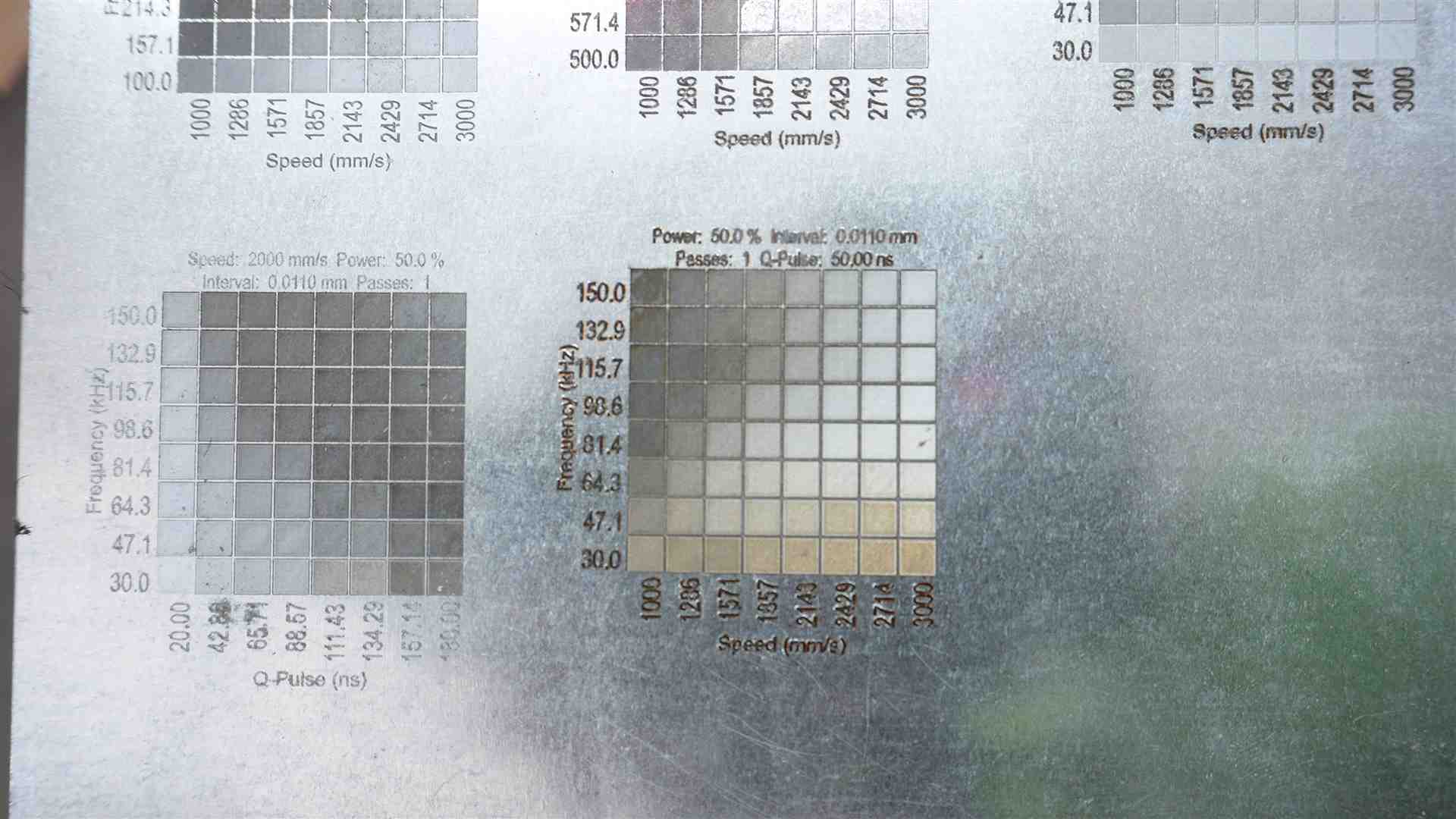

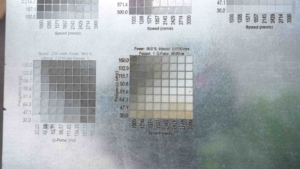

– Speed und Powertest Stahlblech verzinkt

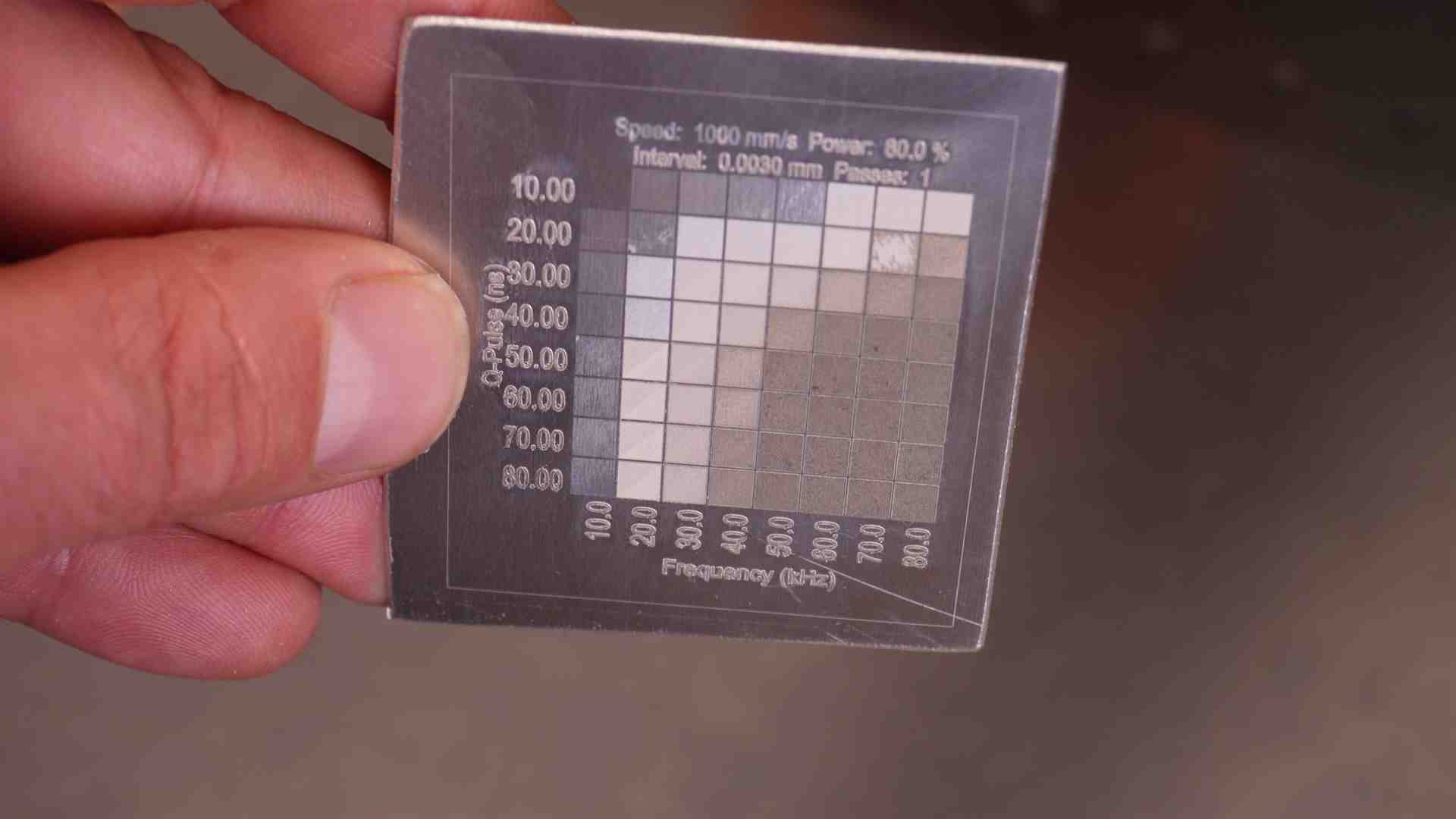

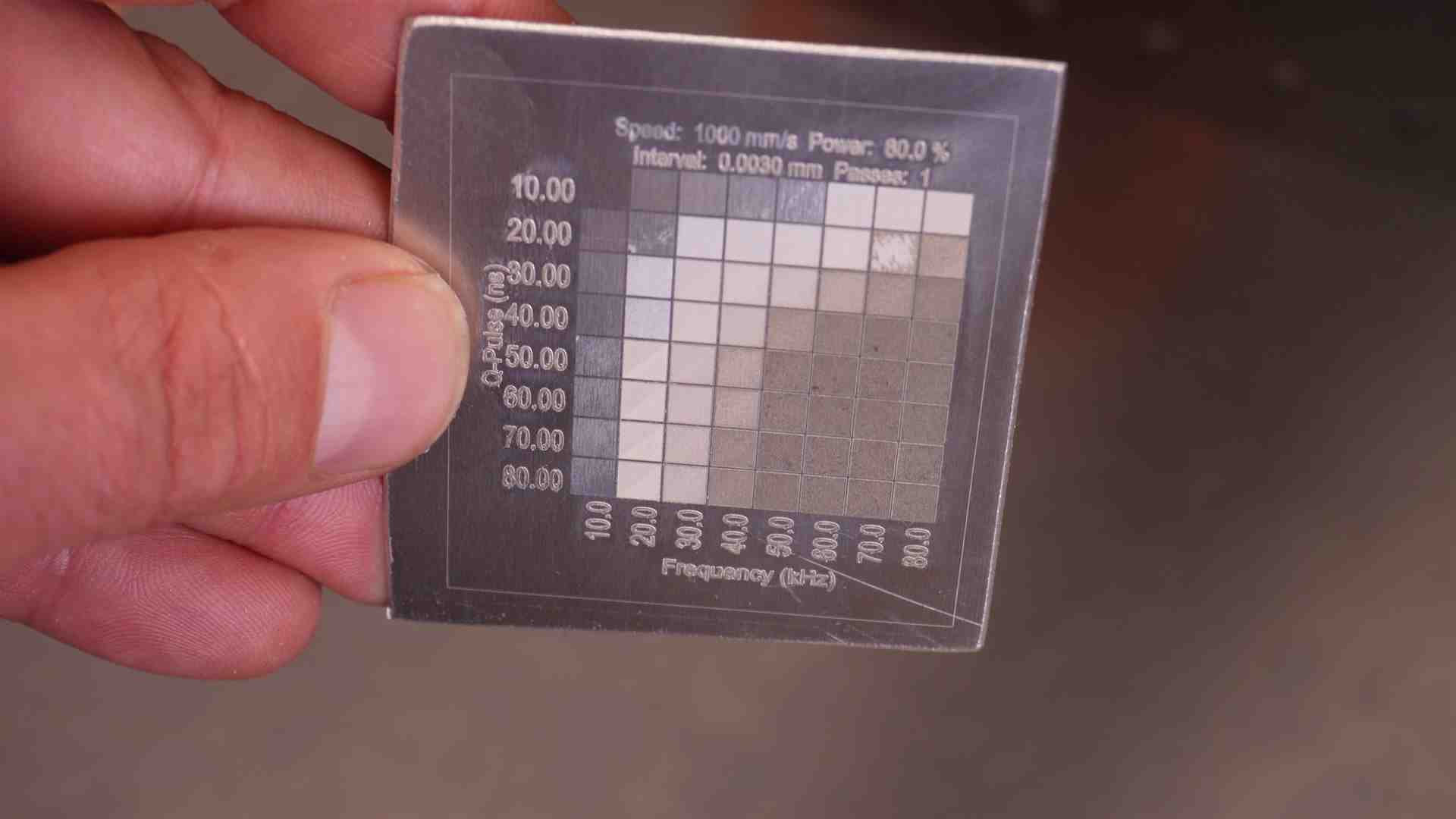

– Speed und Powertest Alu Blech blank: Puls  10-80ns – 10-80 KHz  Zeilenintervall 0,003, Speed 1000mm/s, Power 80%

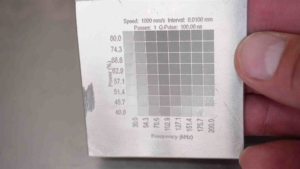

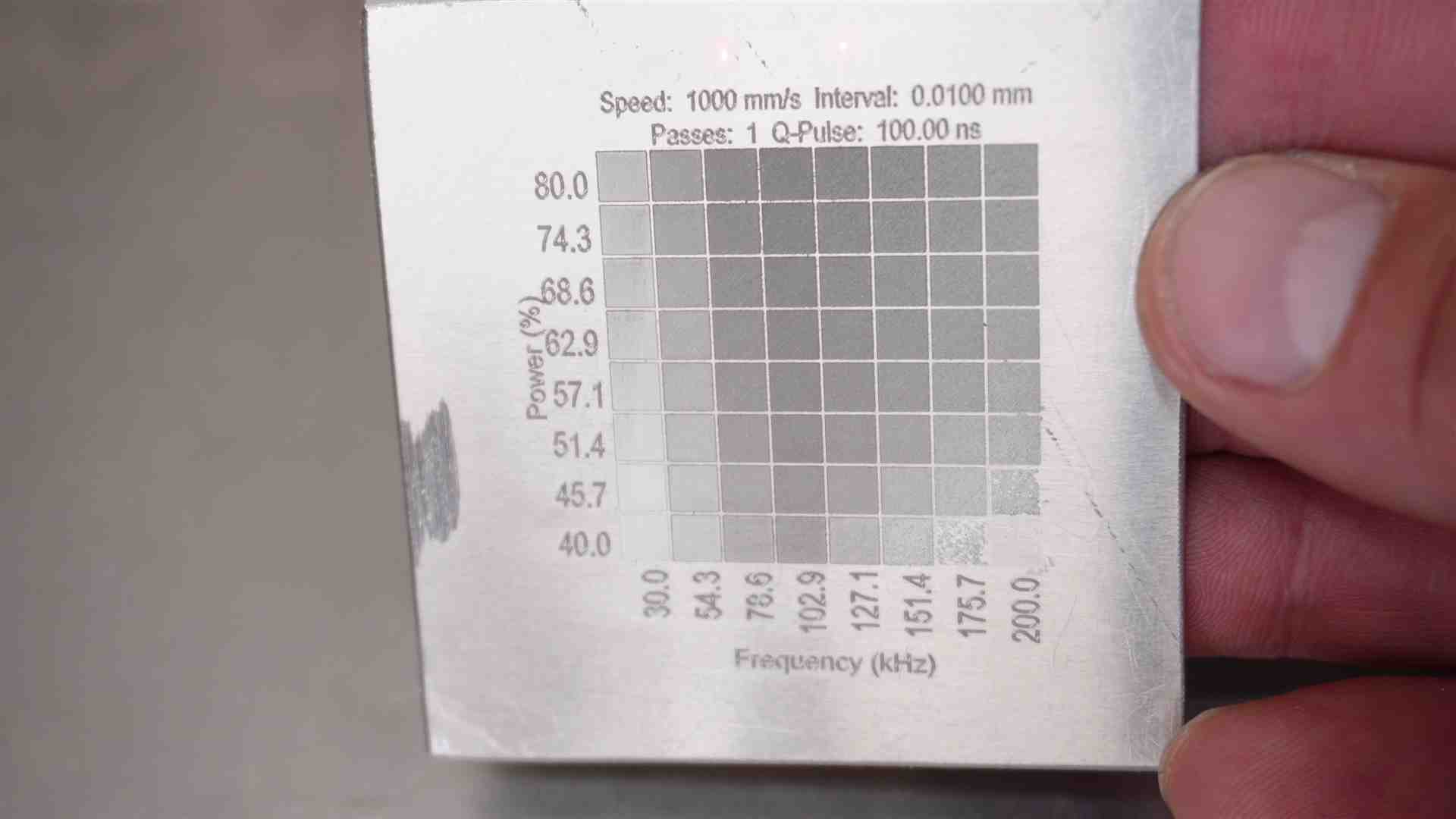

– Speed und Powertest Alu eloxiert: Power 40-80% –  30-200 KHz, Zeilenintervall 0,010, Puls 100ns, Speed 1000mm/s

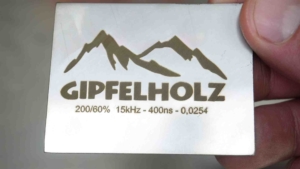

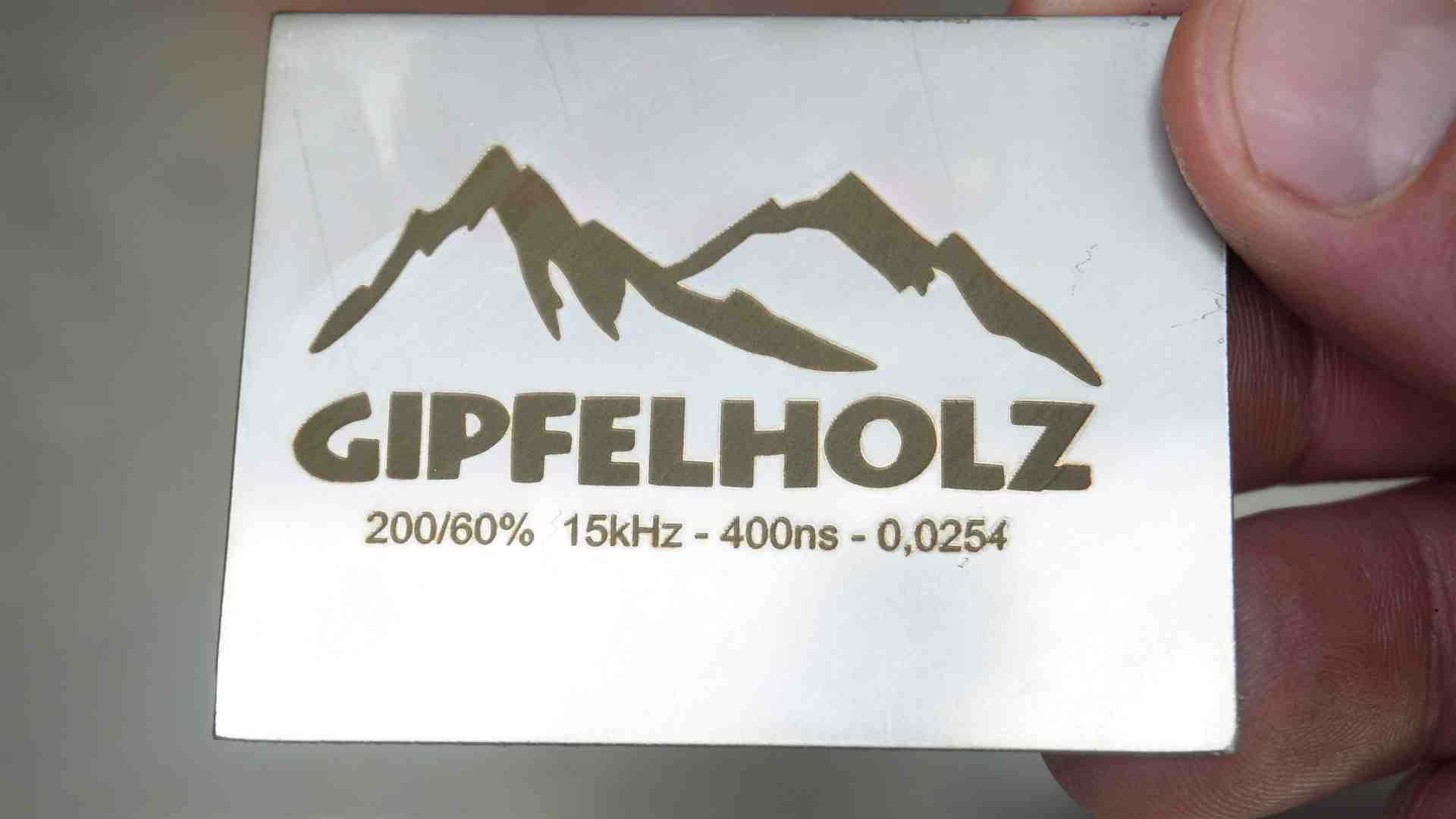

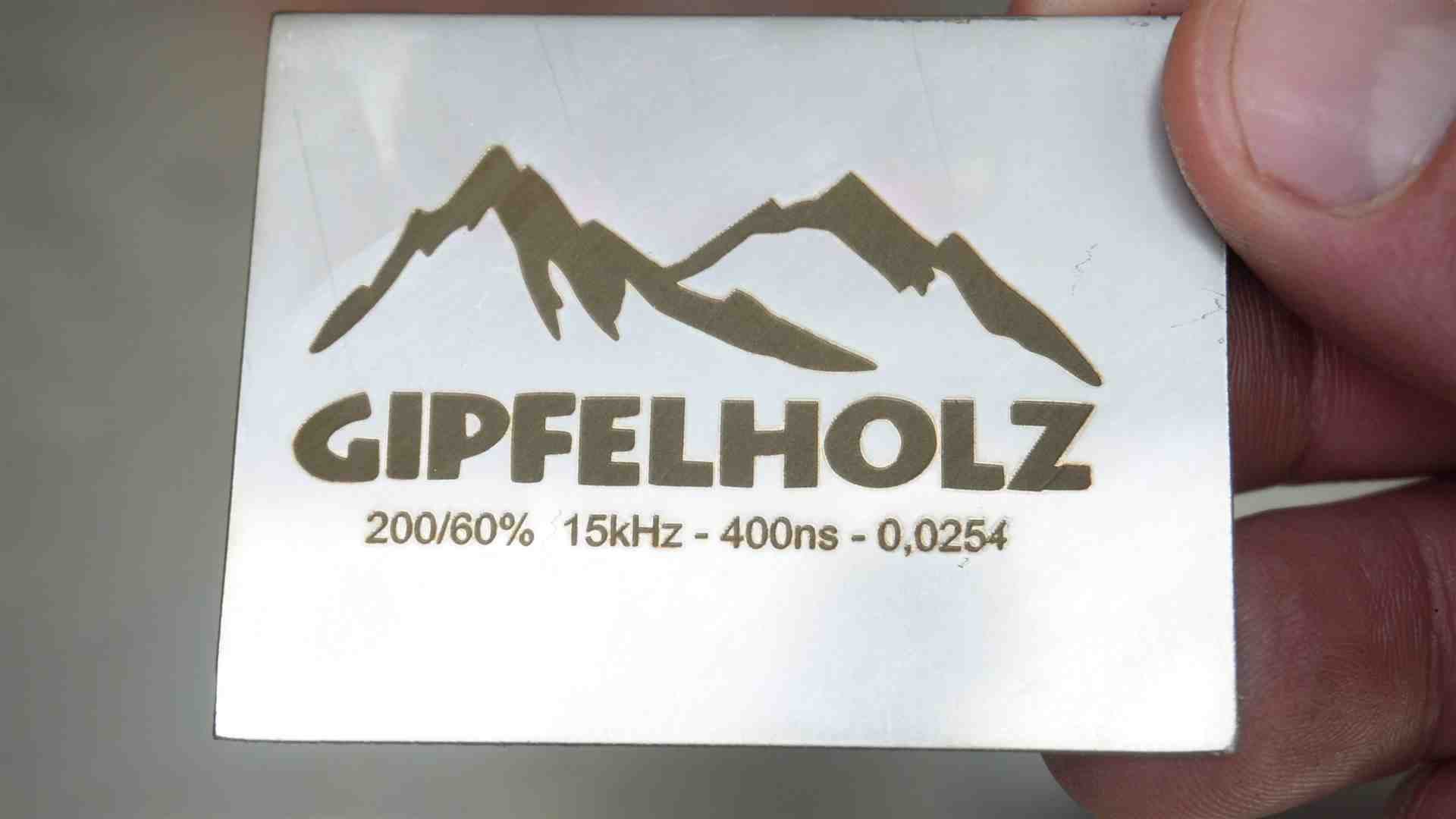

– Edelstahl Gravur schwarz – Speed 200mm/s / 60% Power – 15 KHz –  Puls 100ns – Intervall 0,0254 – 45°

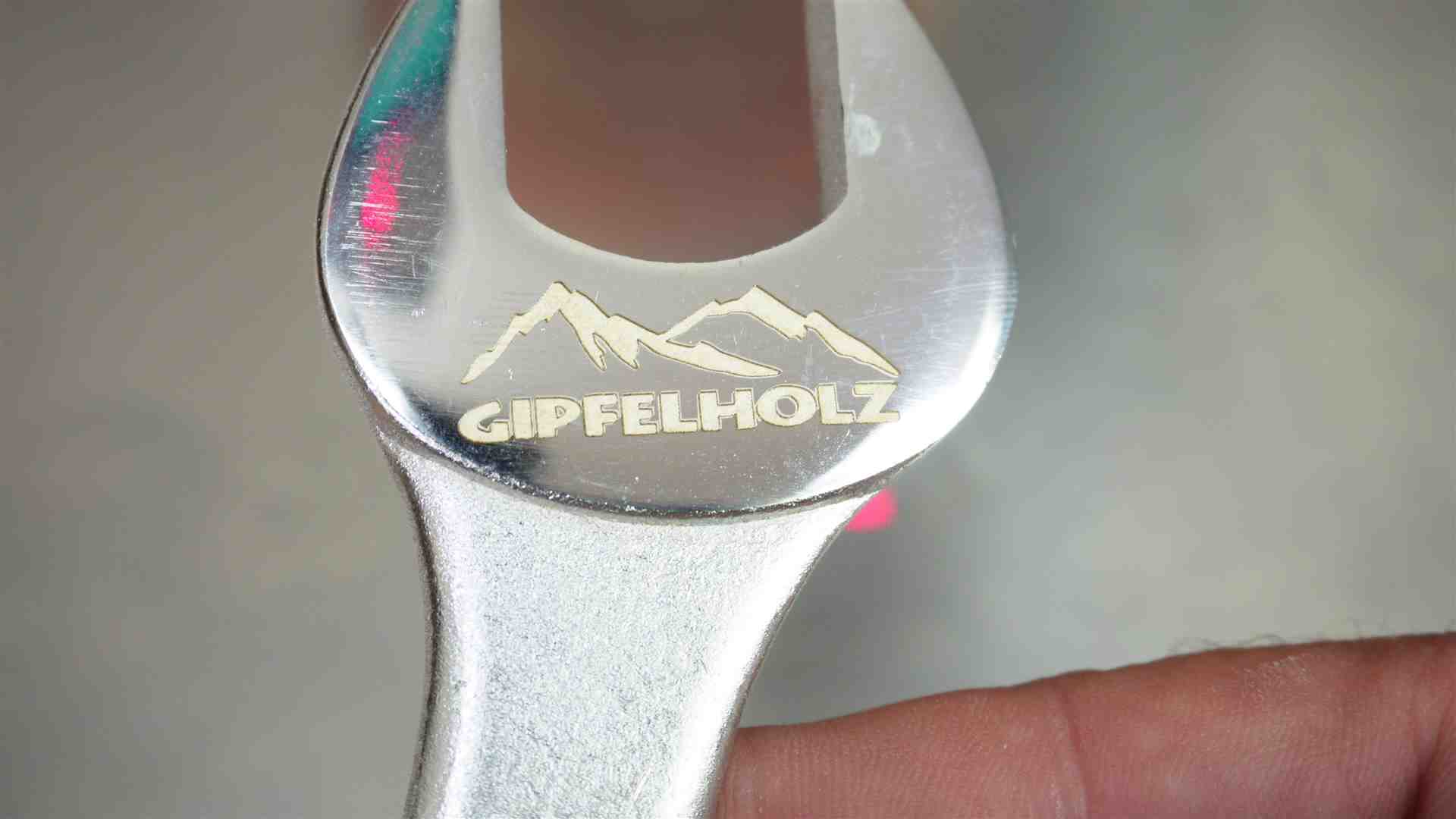

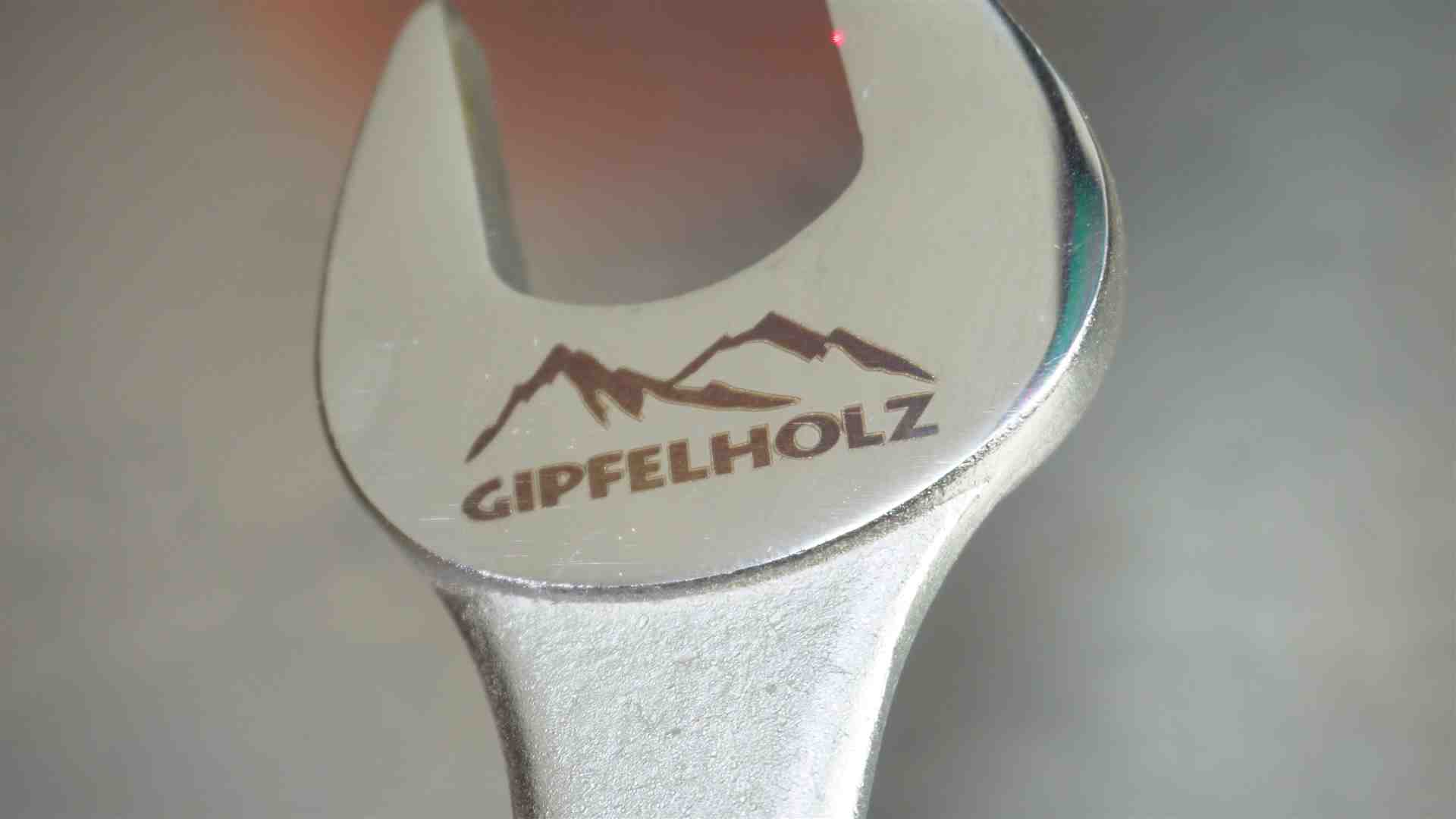

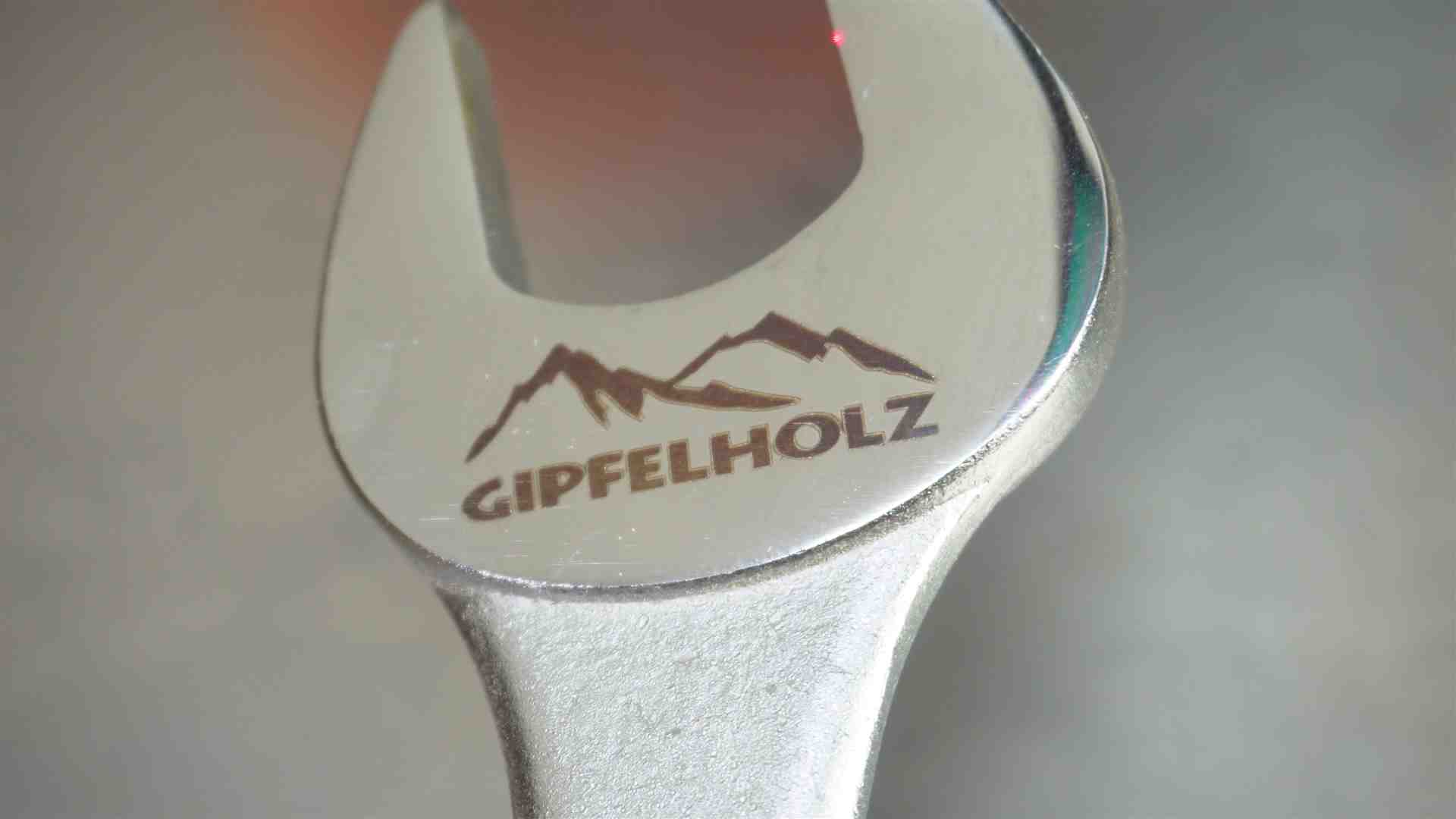

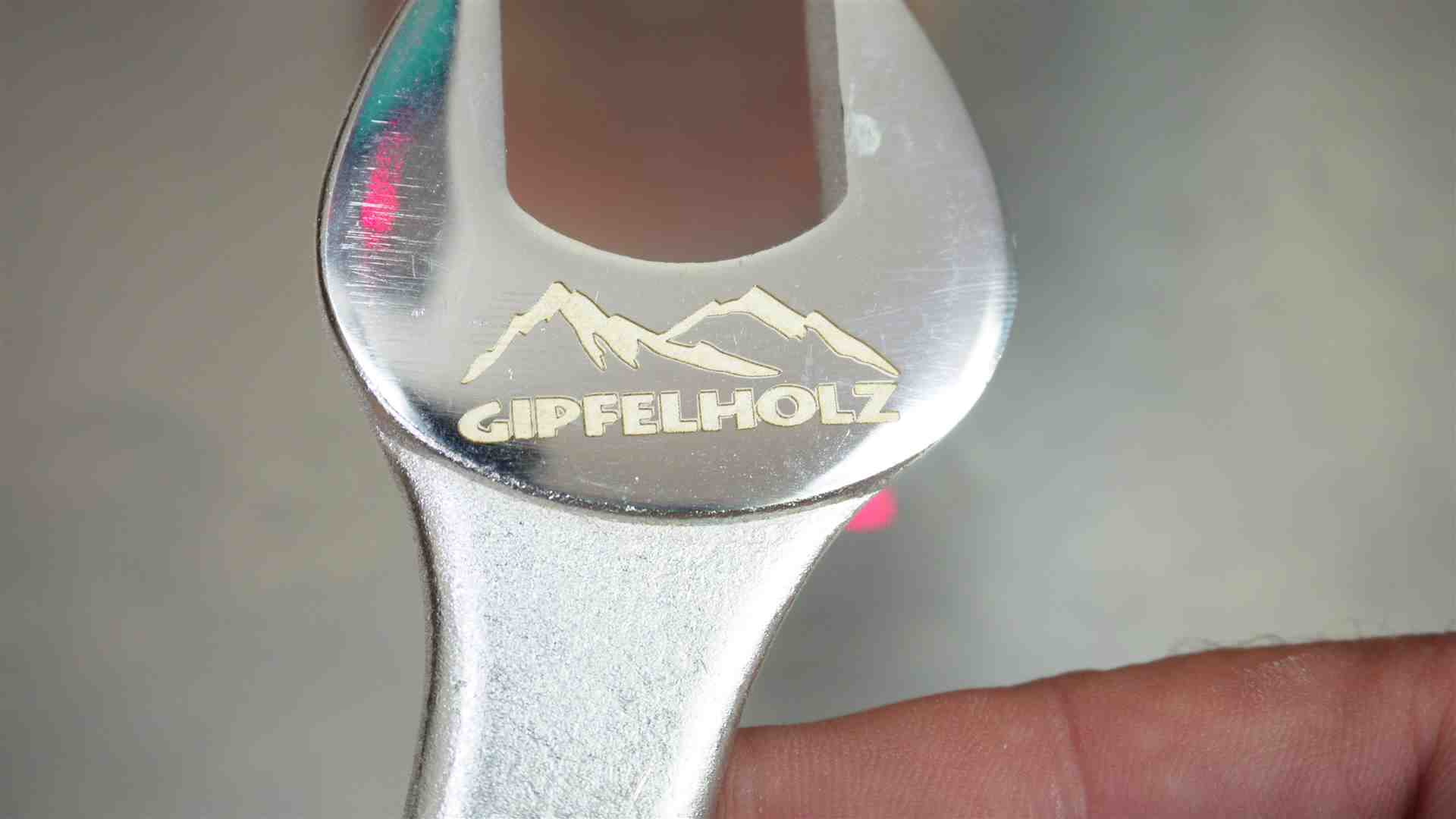

– Maulschlüssel hell – Speed 2000mm/s / 50% Power – 200 KHz –  Puls 200ns – Intervall 0,0110 – 45°

– Maulschlüssel dunkel – Speed 2000mm/s / 50% Power – 1000 KHz –  Puls 30ns – Intervall 0,0110 – 45°

– Maulschlüssel gold braun – Speed 2000mm/s / 50% Power – 500 KHz –  Puls 20ns – Intervall 0,0110 – 45°

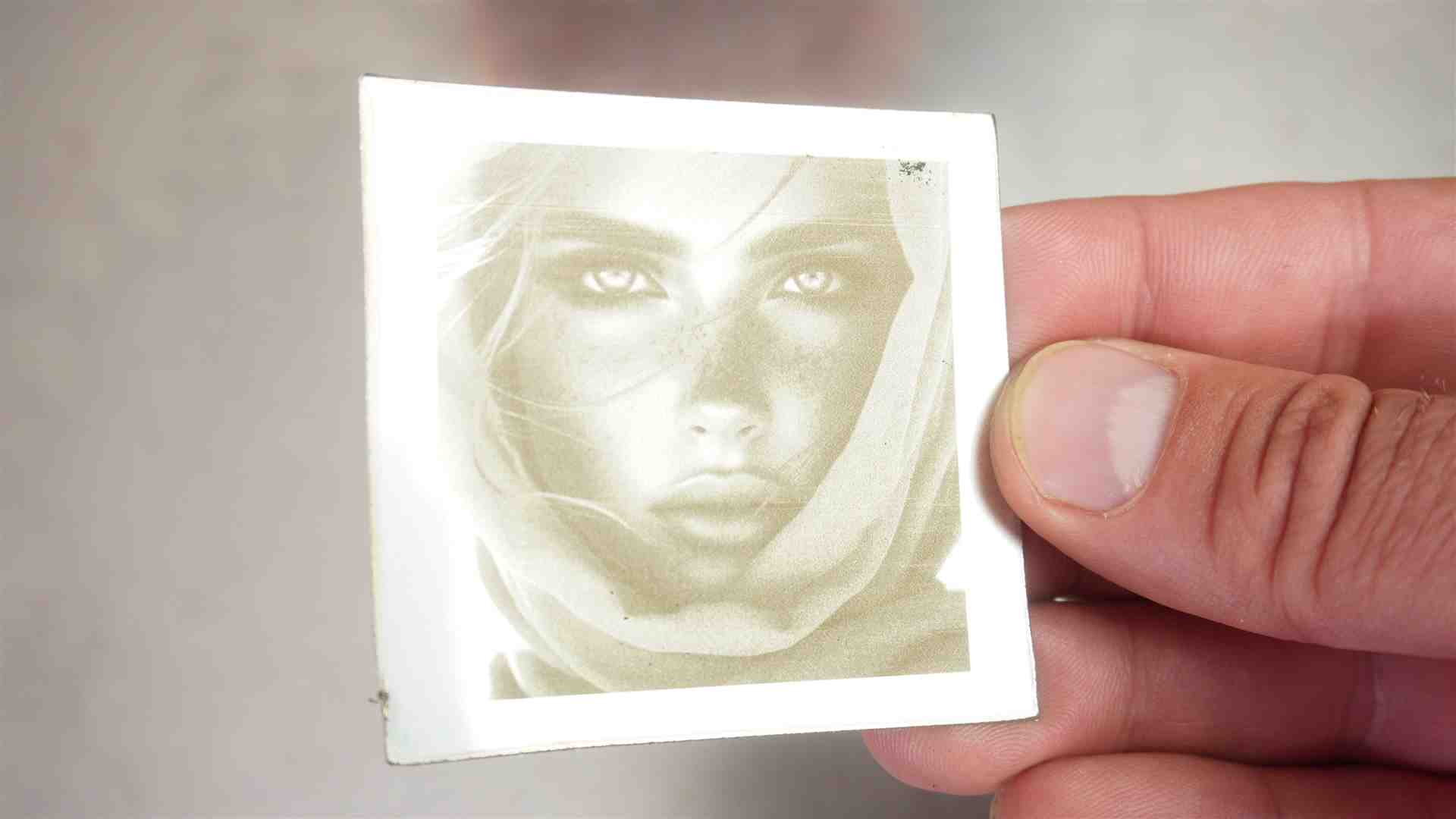

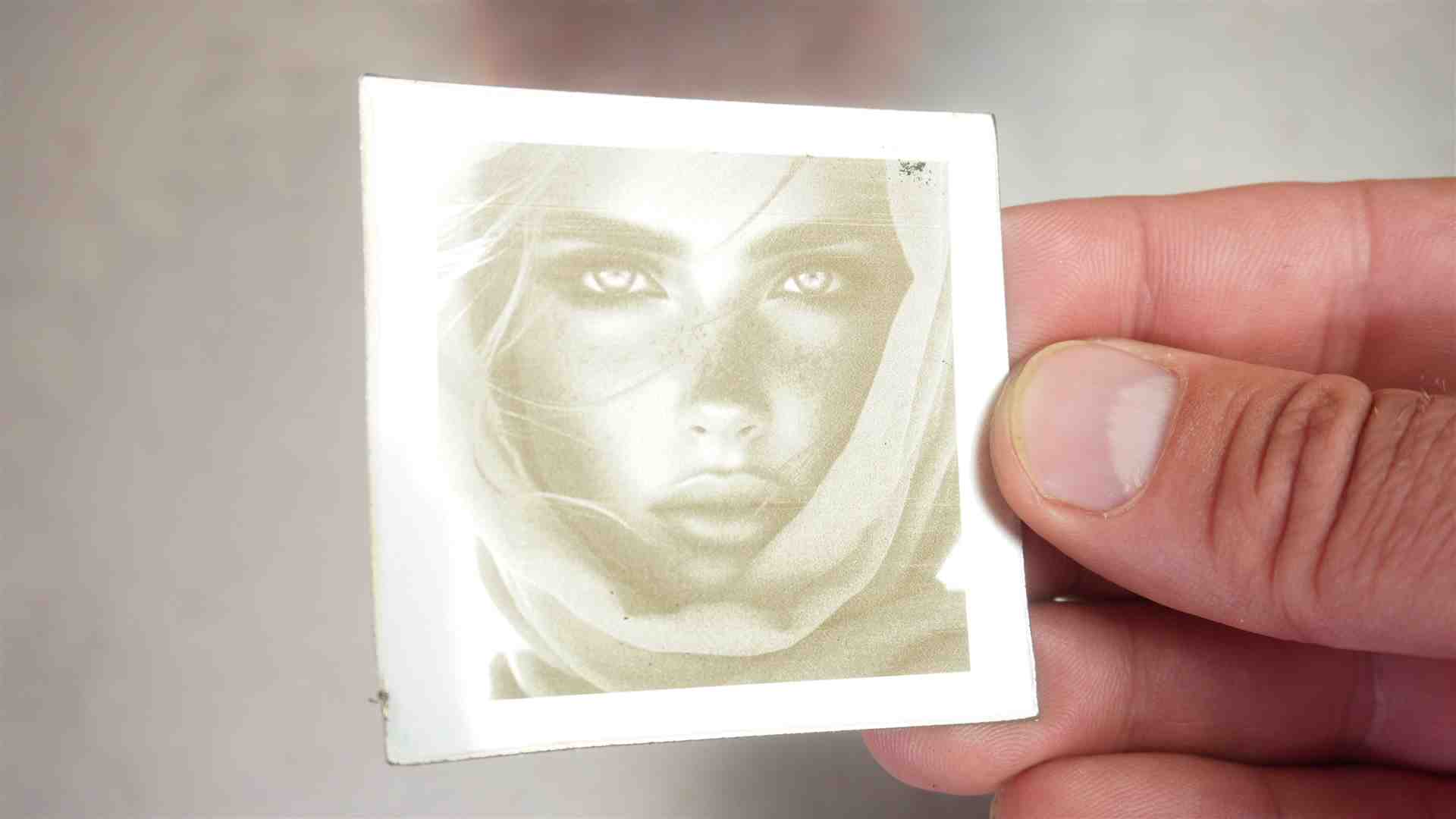

– Bild Gravur Alu blank – Speed 250mm/s / 18% Power – 60 KHz –  Puls 200ns – Intervall 0,0400 – 0°

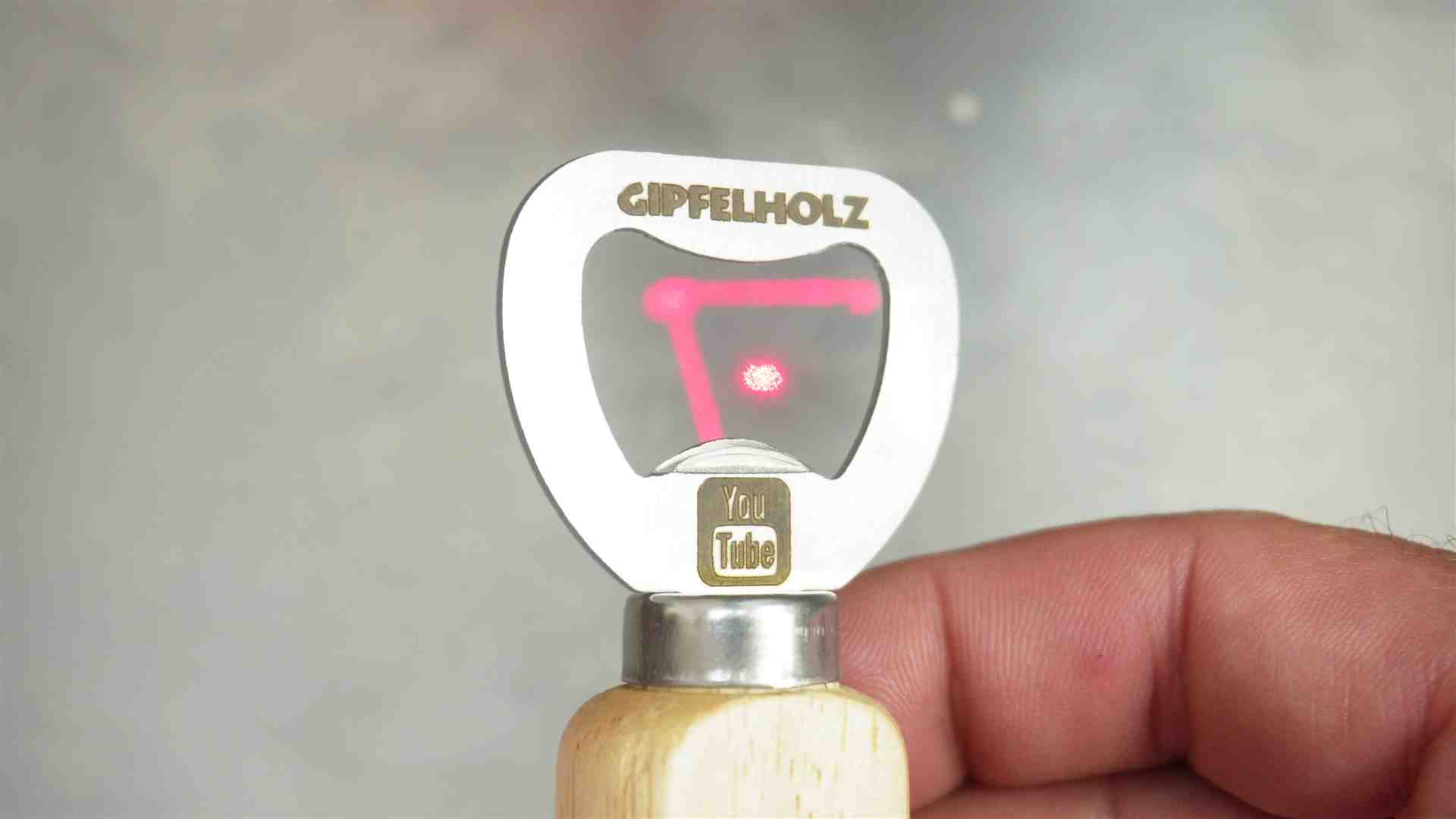

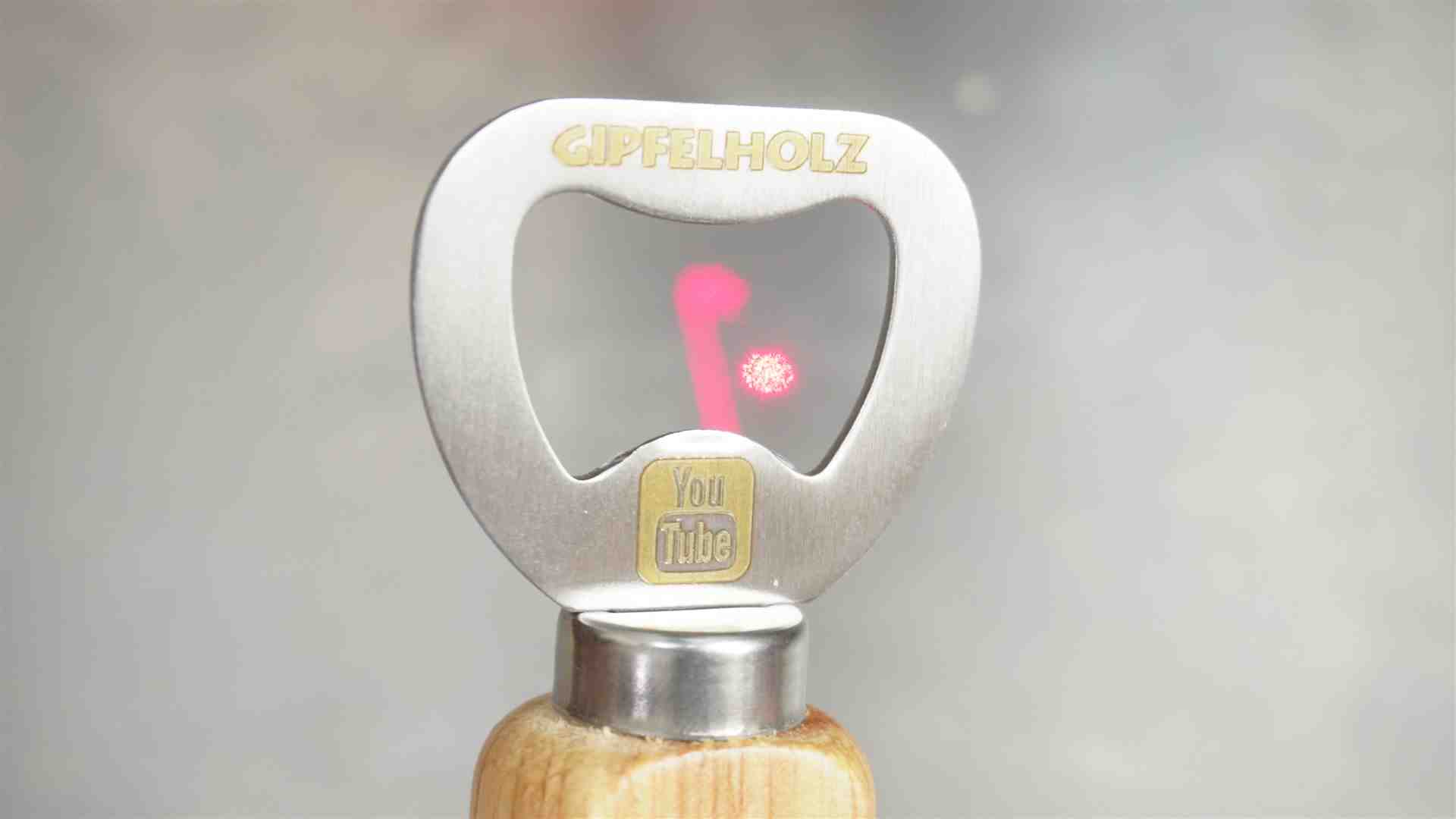

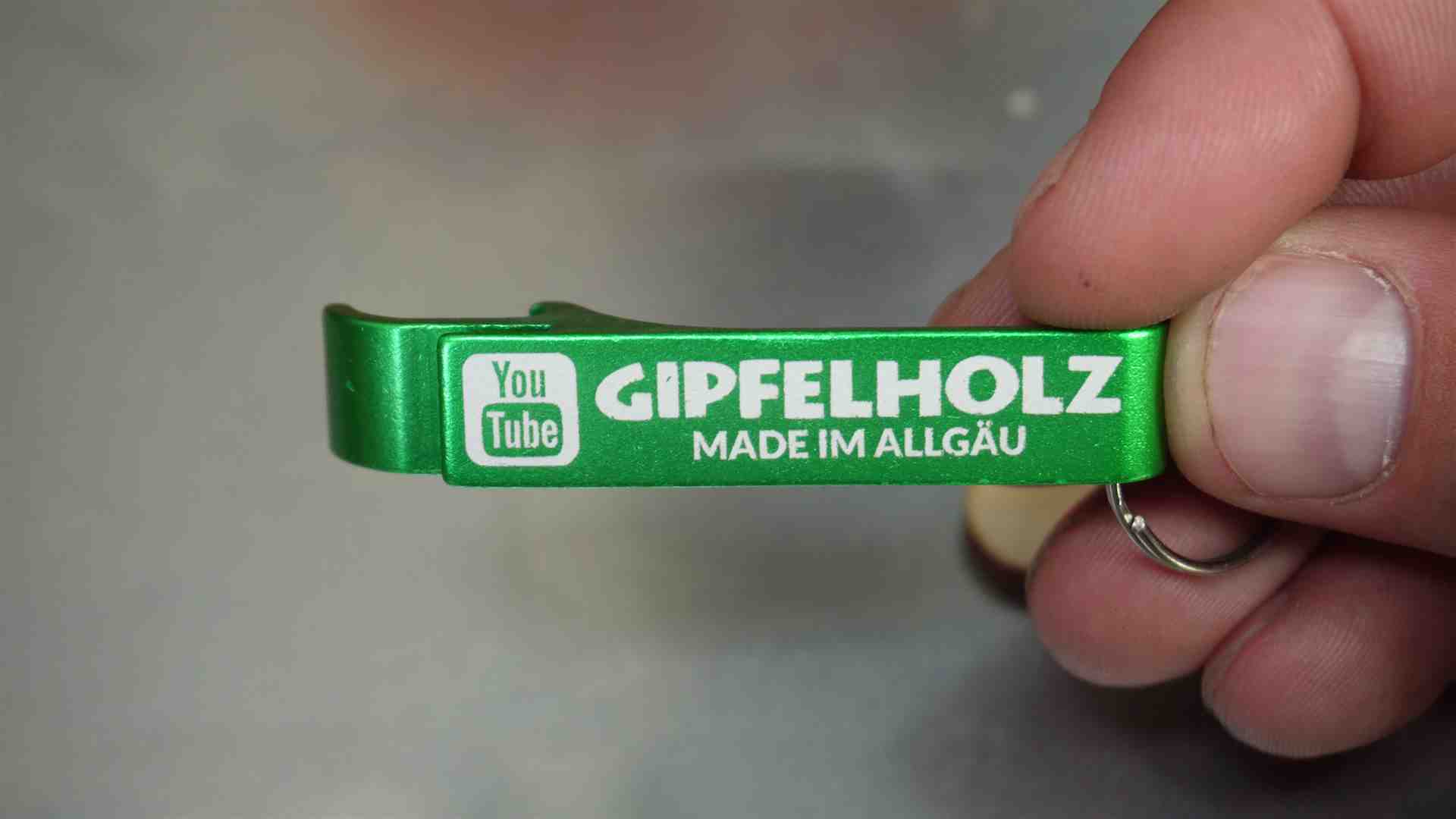

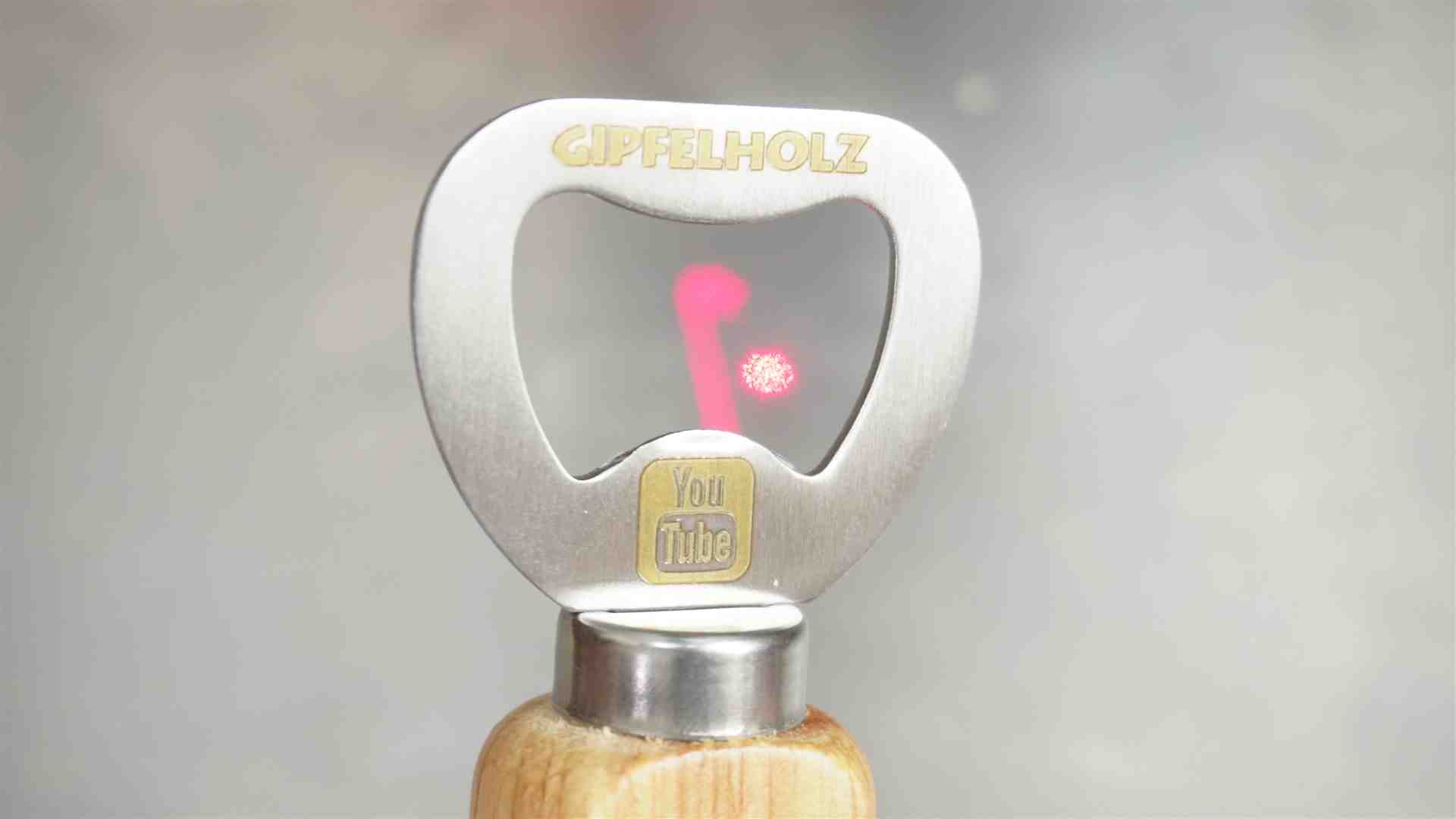

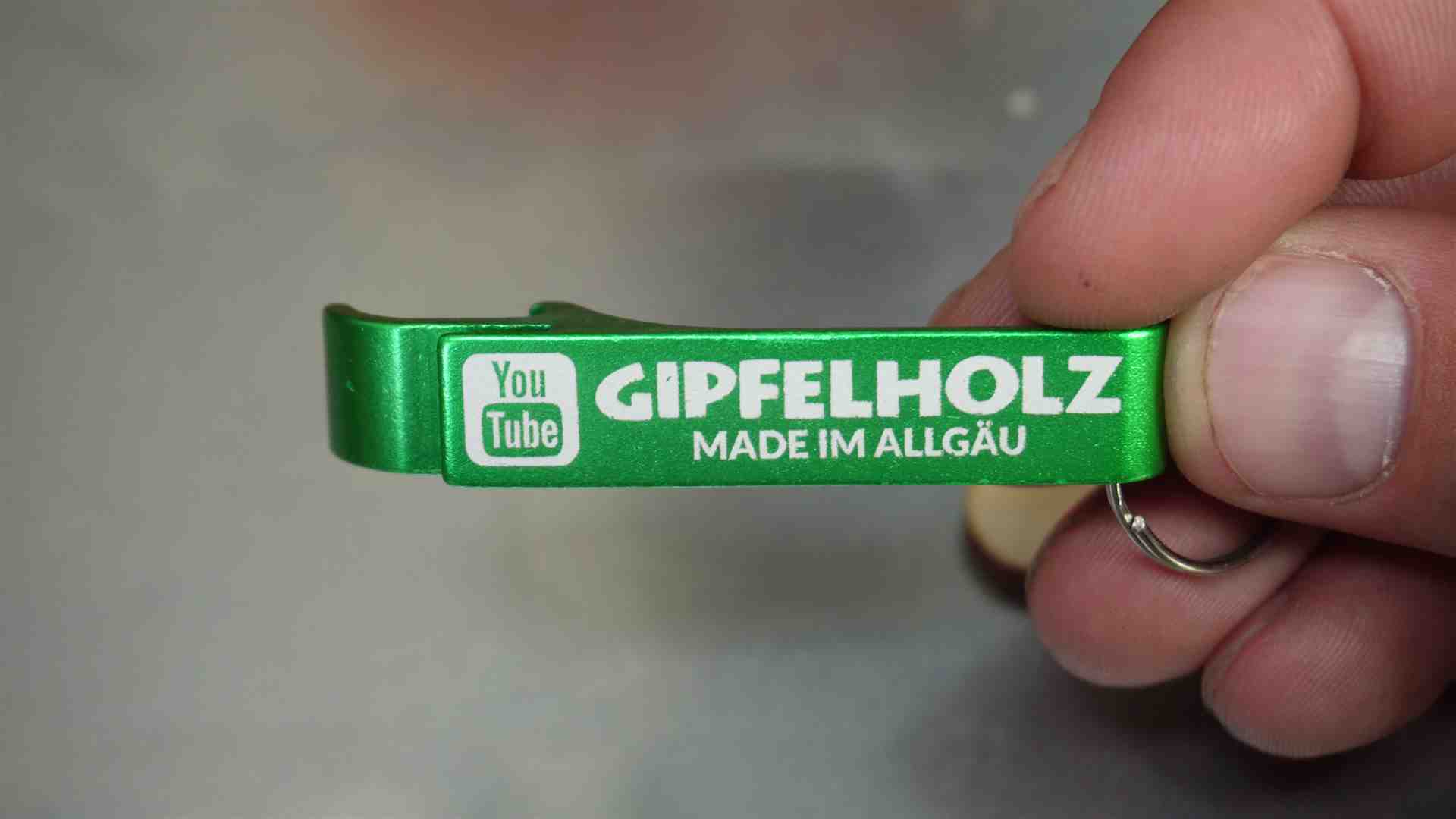

– Flaschenöffner Alu – Speed 2000mm/s / 30% Power – 100 KHz –  Puls 20ns – Intervall 0,0154- 45°

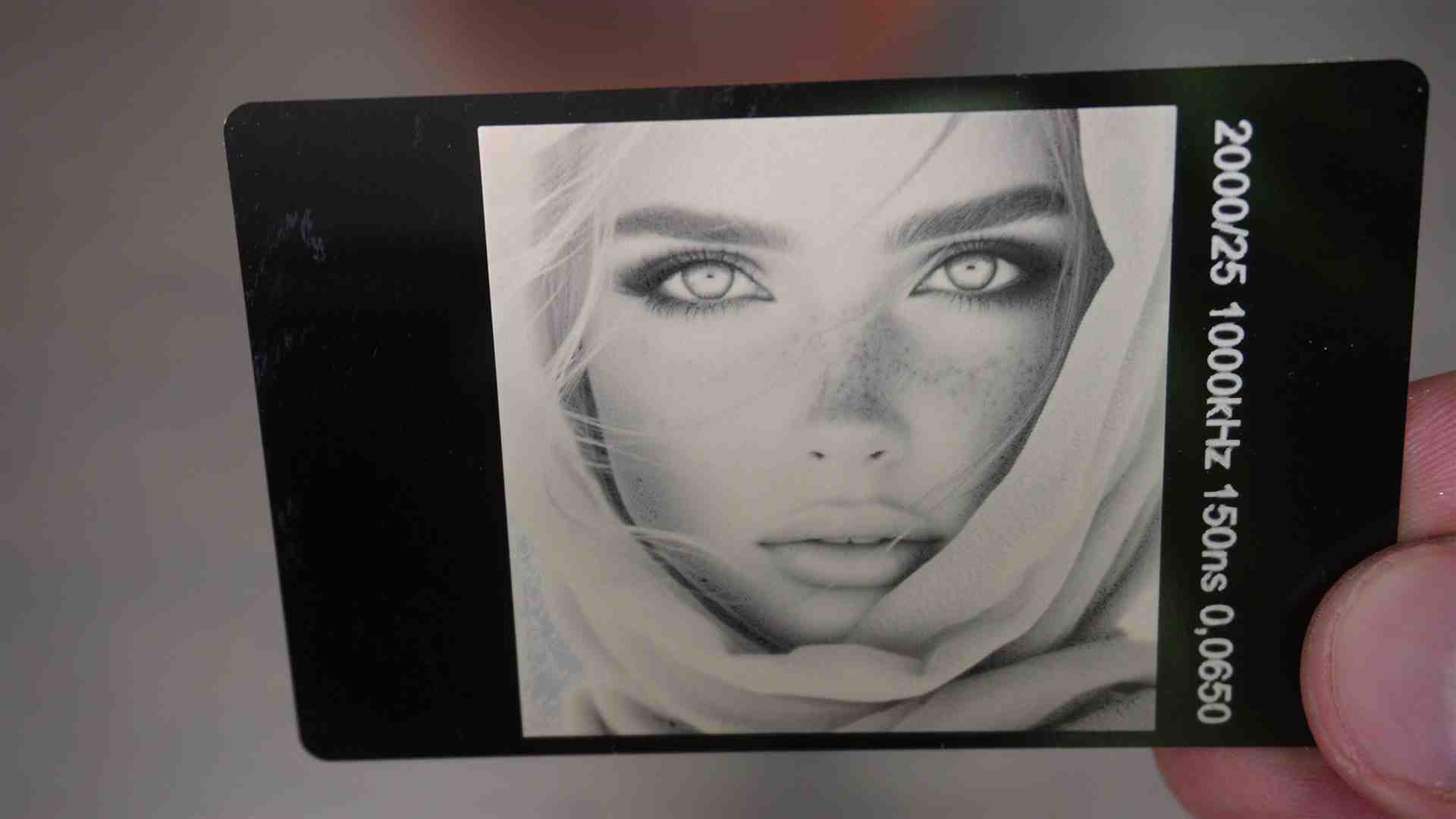

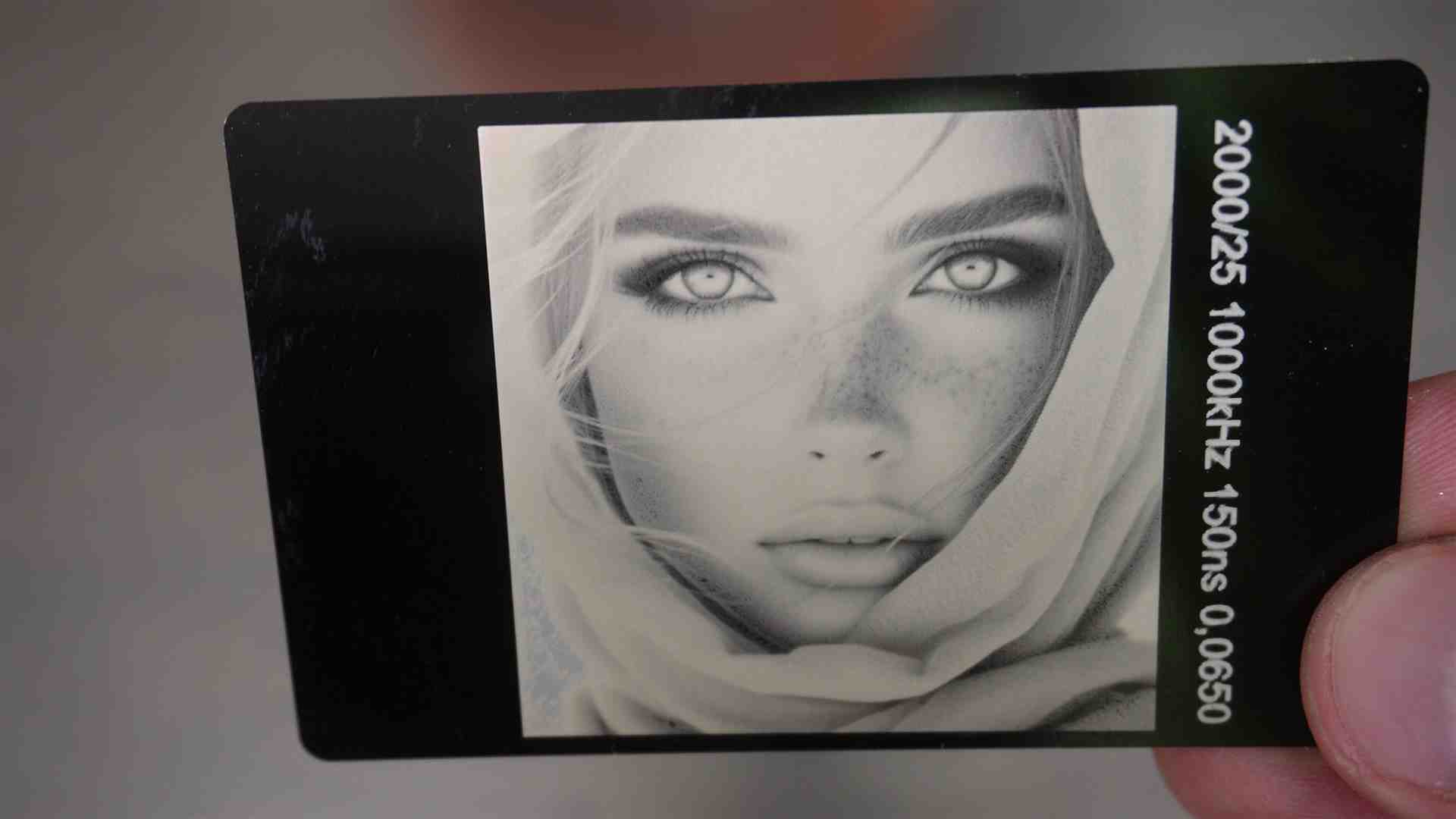

– Visitenkarte Alu – Speed 2000mm/s / 25% Power – 1000 KHz –  Puls 150ns – Intervall 0,0650 – 45°

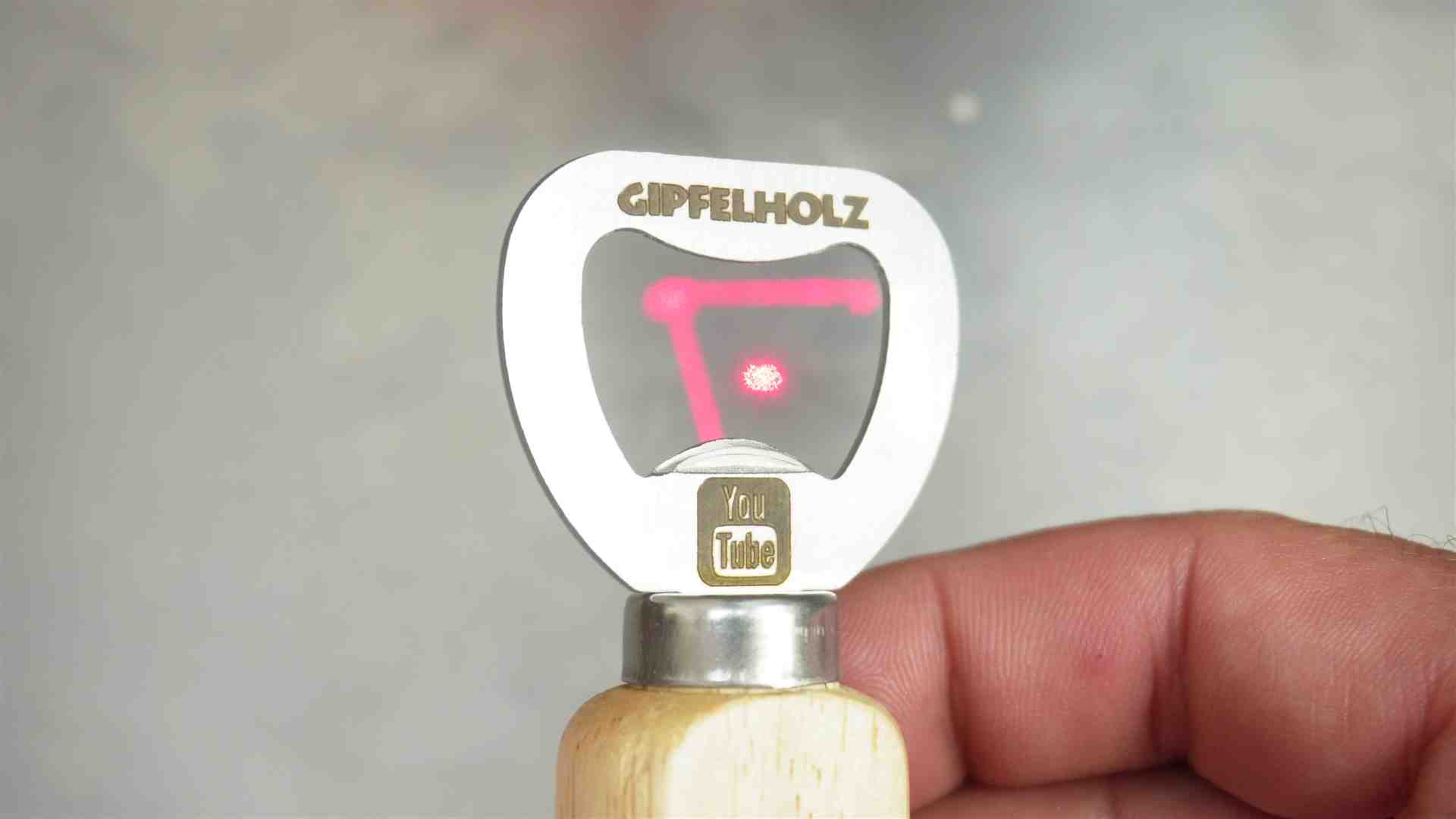

– Flaschenöffner dunkel – Speed 2000mm/s / 50% Power – 30 KHz –  Puls 150ns – Intervall 0,0010 – 45°

– Flaschenöffner Gold – Speed 2000mm/s / 50% Power – 100 KHz –  Puls 20ns – Intervall 0,0050- 45°

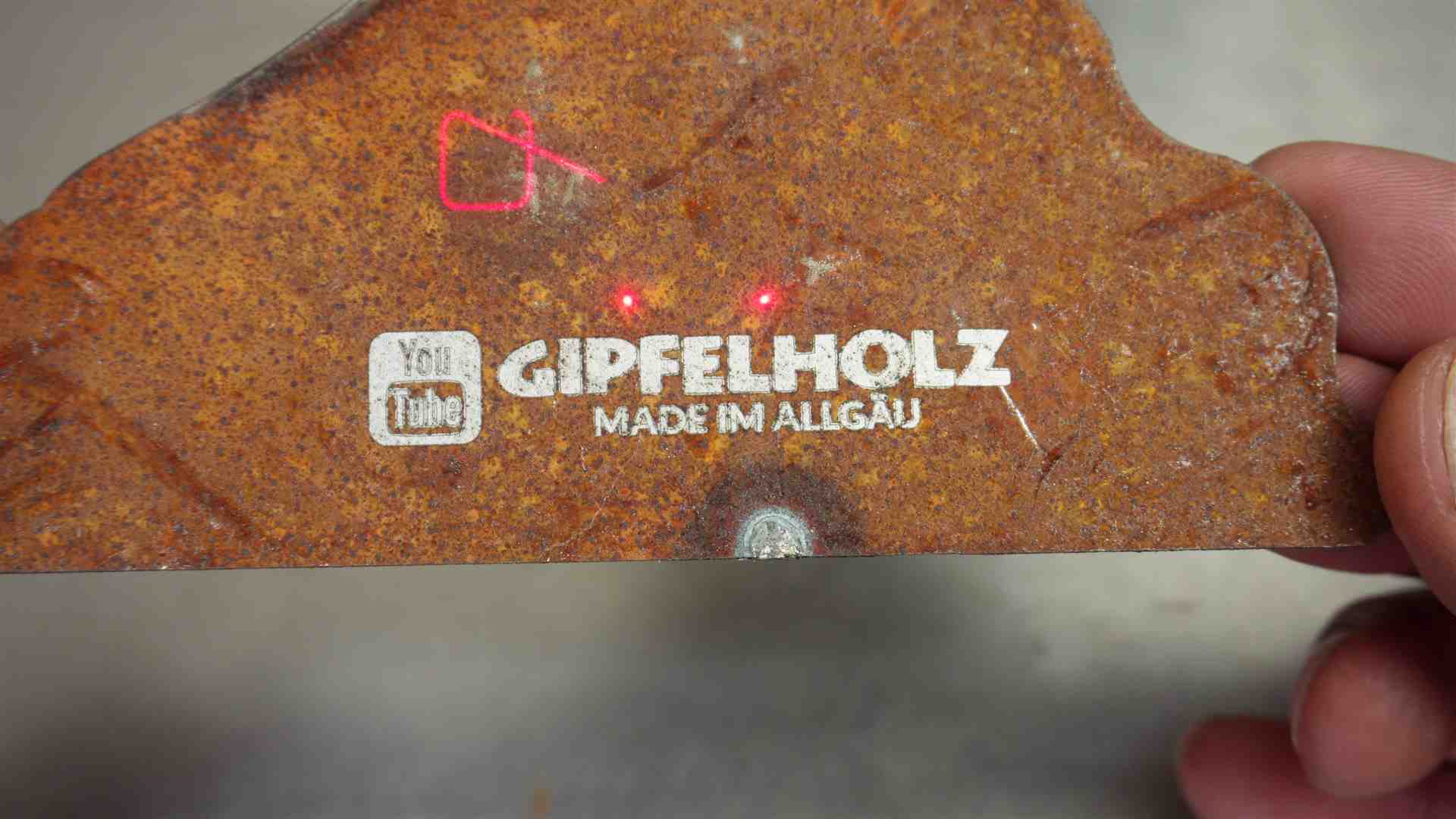

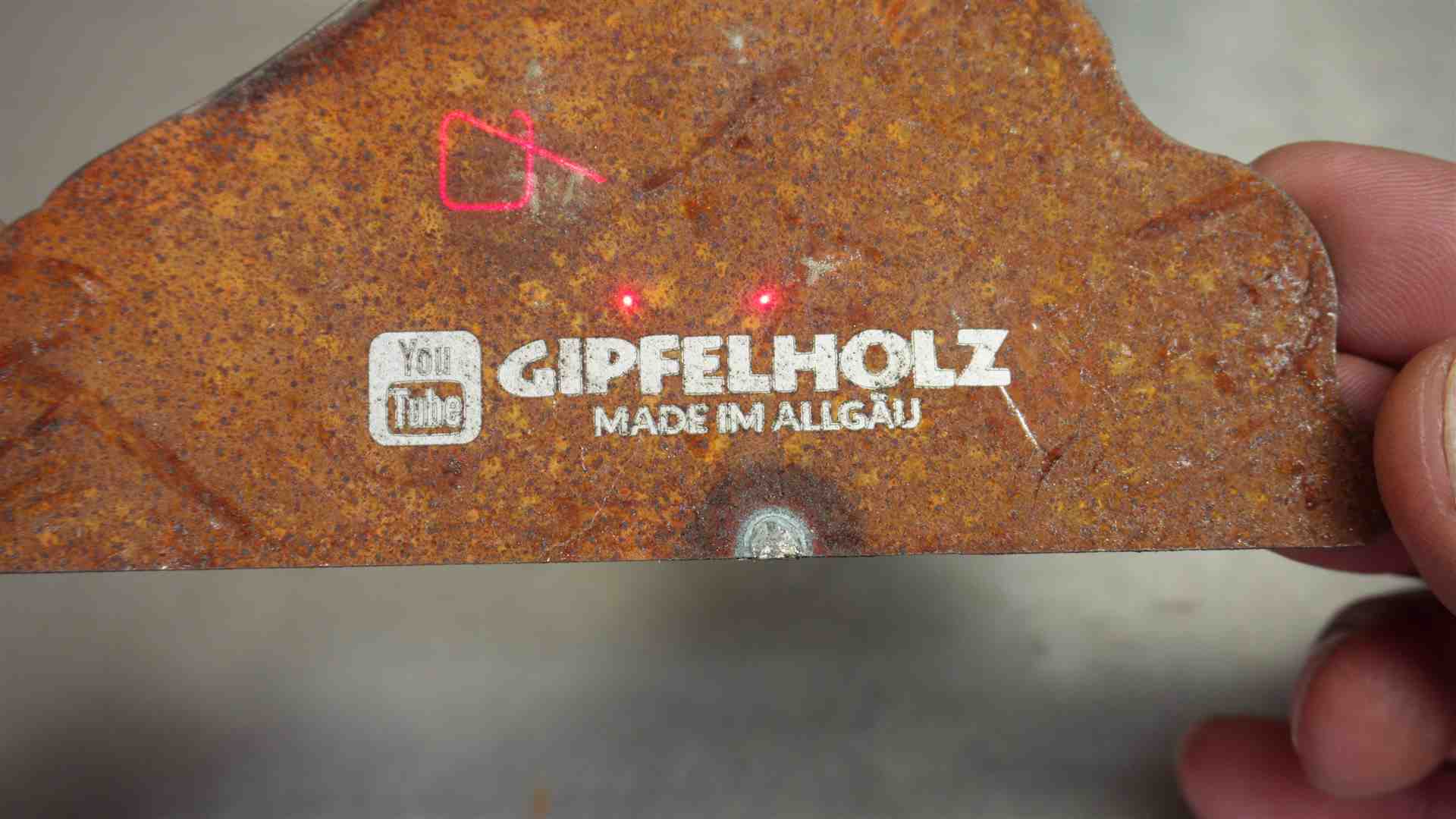

– Entrostung Metall – Speed 2000mm/s / 25% Power – 100 KHz –  Puls 200ns – Intervall 0,0230 – 45° – Kreuzschraffur

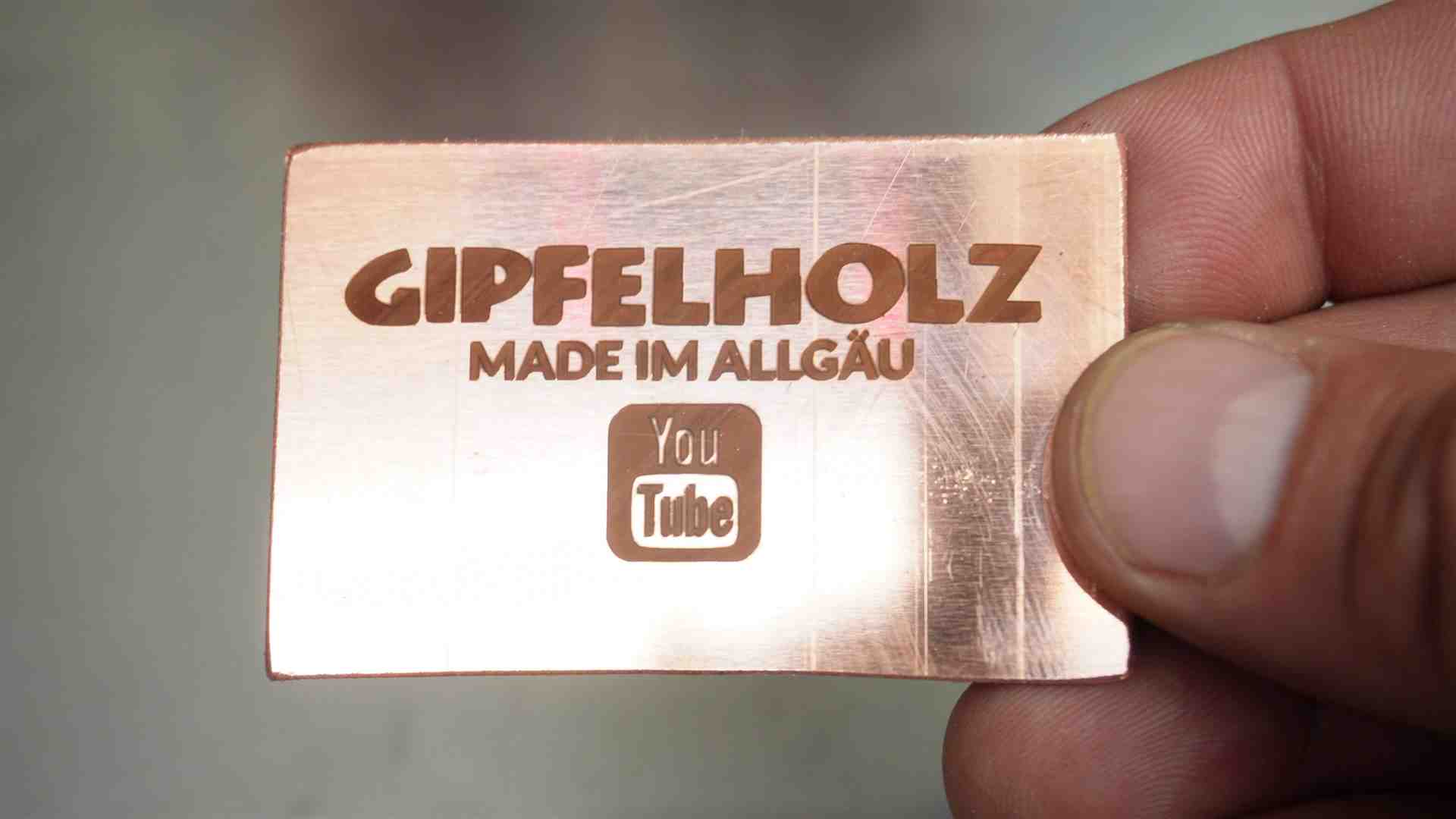

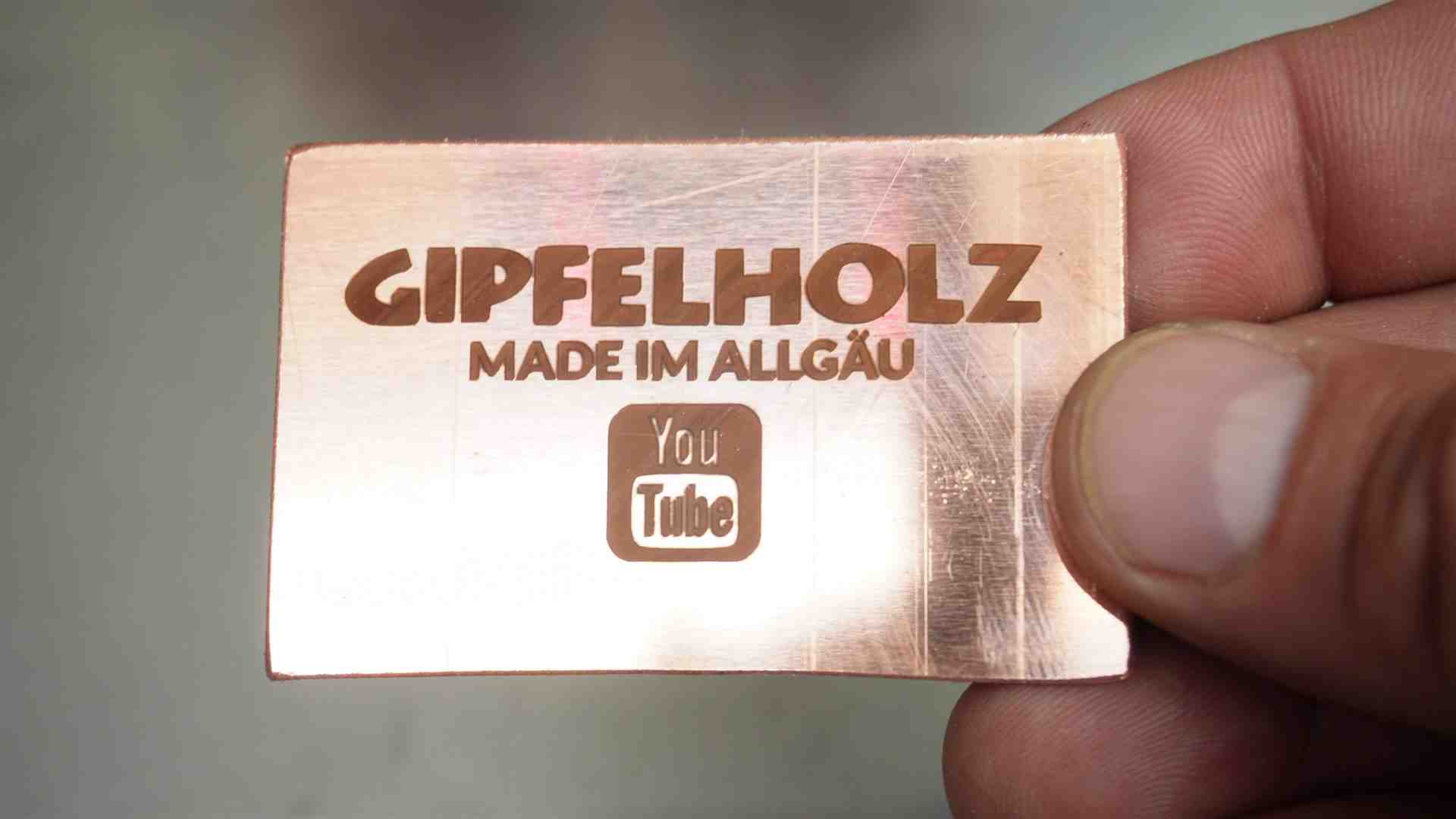

– Kupfer Gravur schwarz – Speed 800mm/s / 85% Power – 25 KHz –  Puls 100ns – Intervall 0,0100- 45°

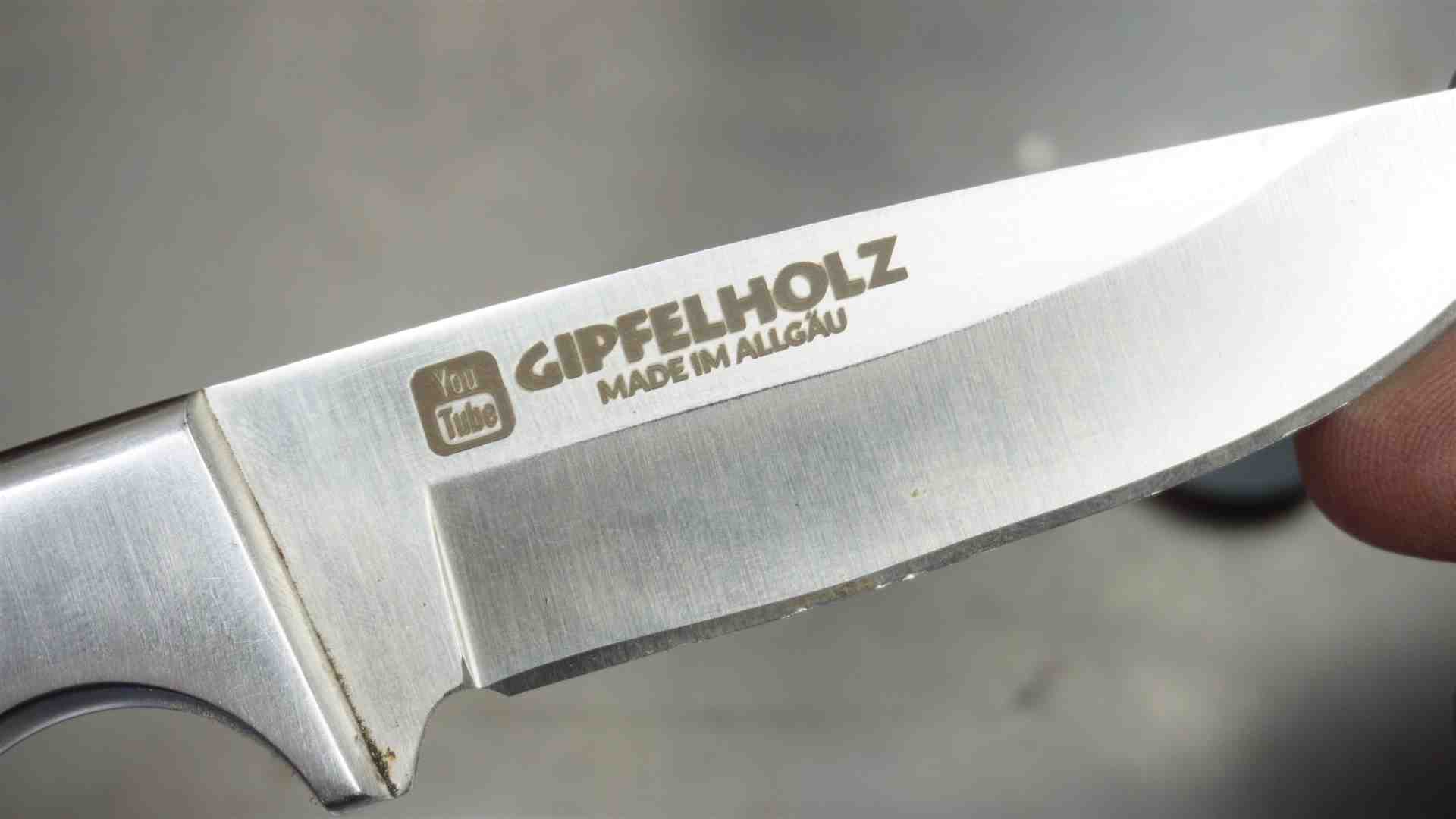

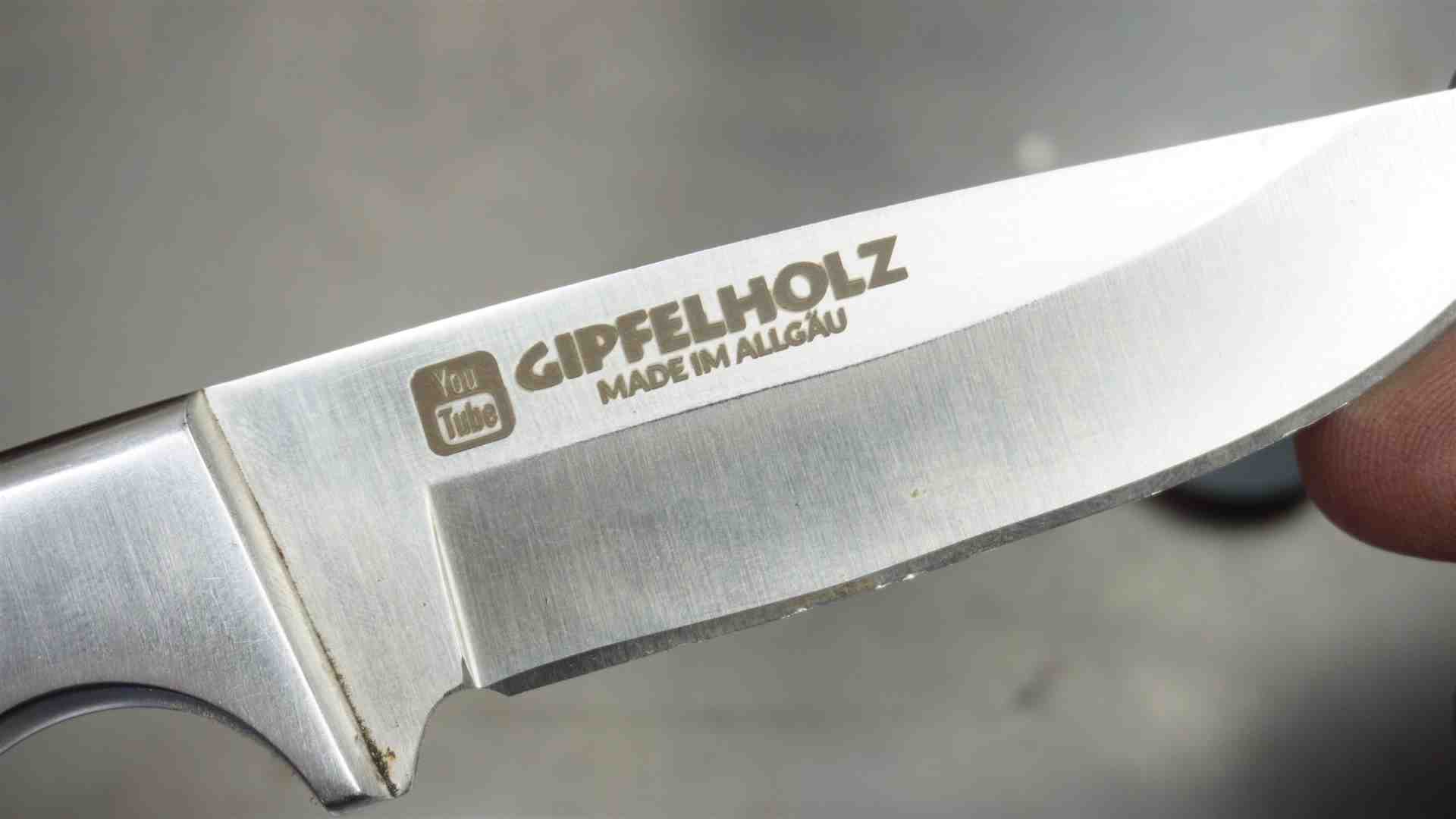

– Edelstahl Messer Gravur schwarz – Speed 1000mm/s / 60% Power – 50 KHz –  Puls 100ns – Intervall 0,0110- 45°

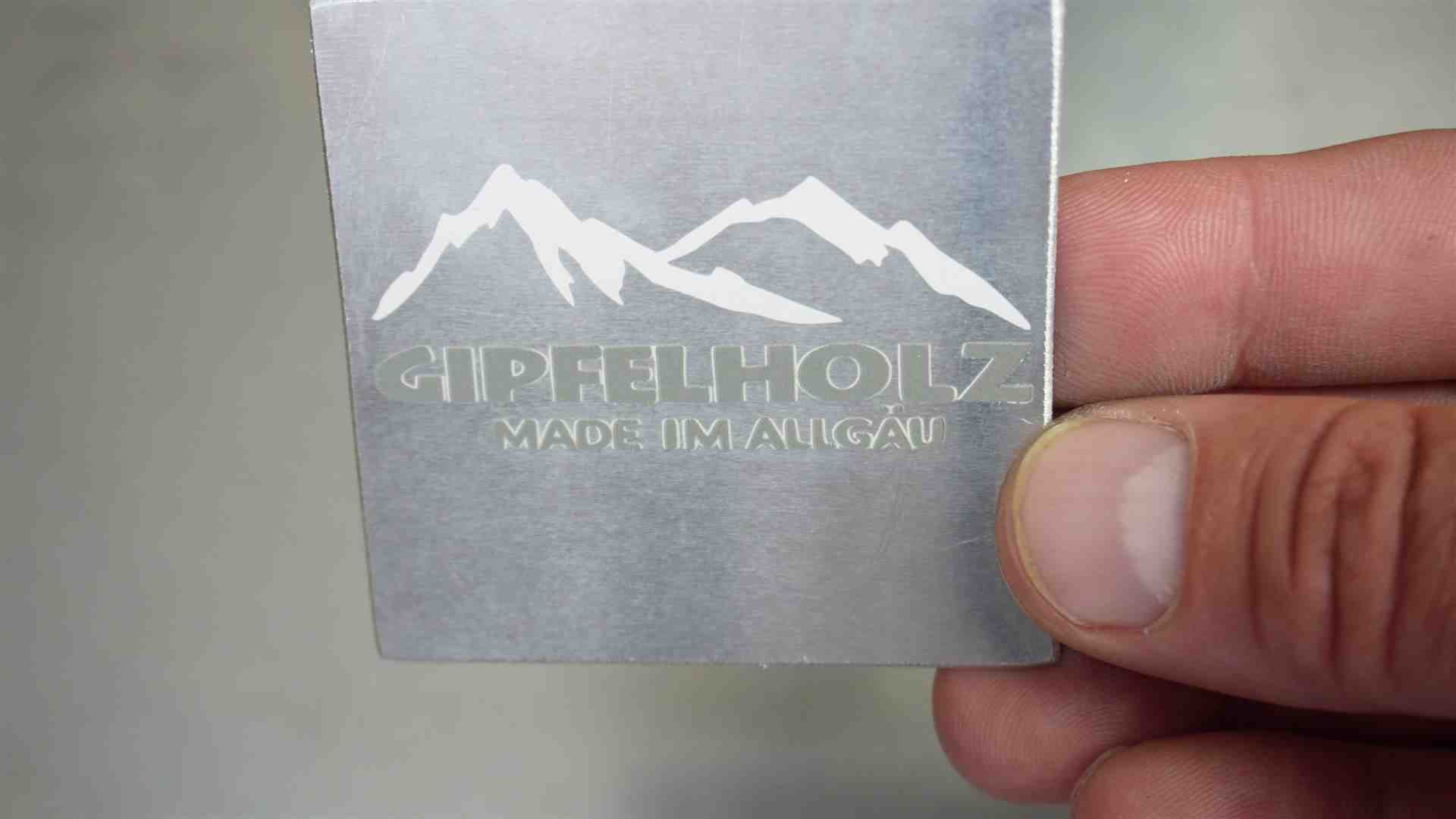

– Alu blank Gravur 2 farbig –  weiß: Speed 1000mm/s / 40% Power – 30KHz –  Puls 100ns – Intervall 0,0100- 0° –  schwarz: Speed 800mm/s / 80% Power – 60KHz –  Puls 50ns – Intervall 0,0030- 0°





Tiefengravur MOPA Laser 80W



Ein Detail Video über eine 3D Gravur werde ich in einem separaten Video exakt erklären

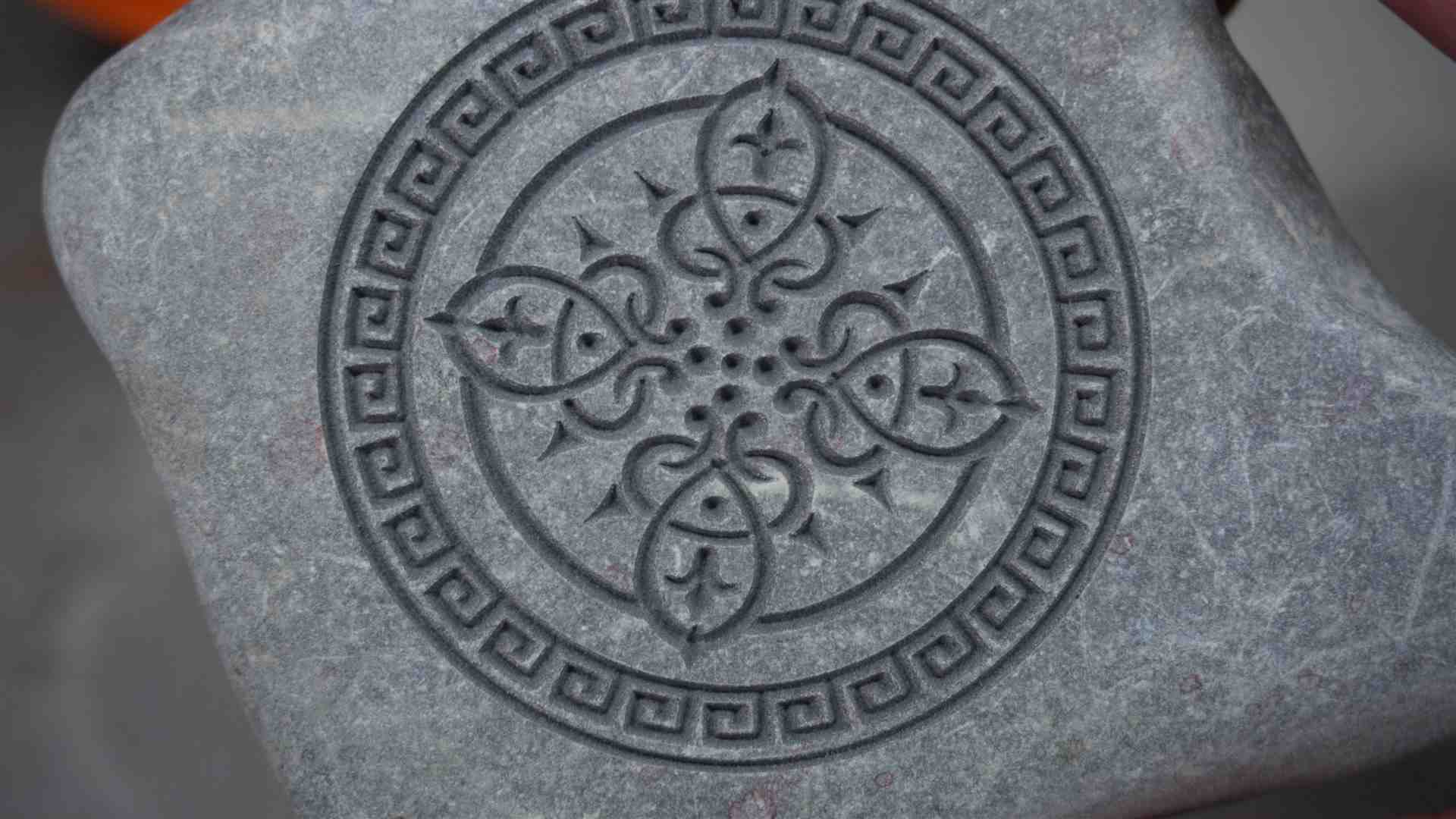

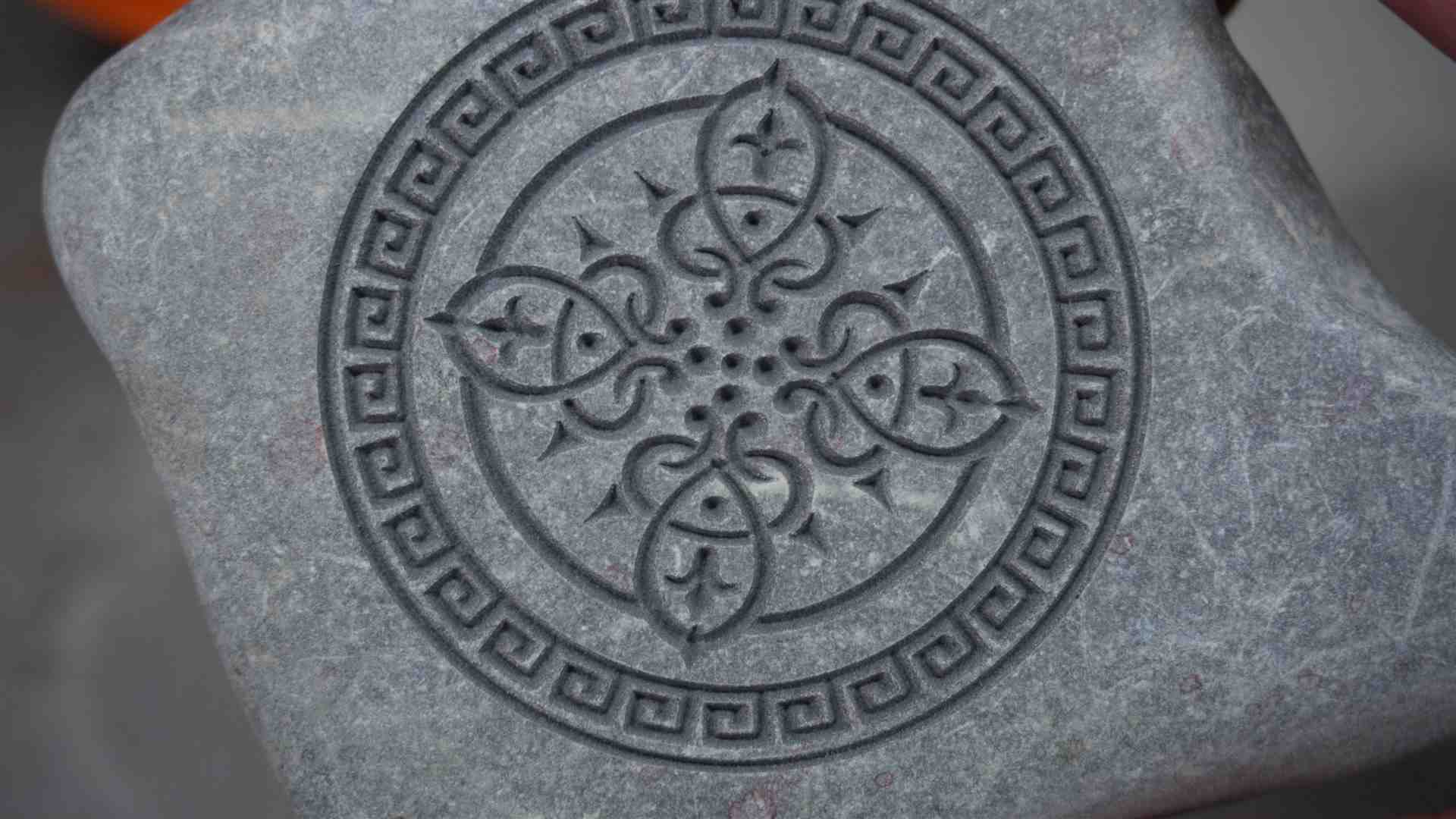

– Stein Tiefengravur – Speed 2000mm/s / 80% Power – 25 KHz –  Puls 300ns – Intervall 0,0254 – 45° – 20 Durchgänge

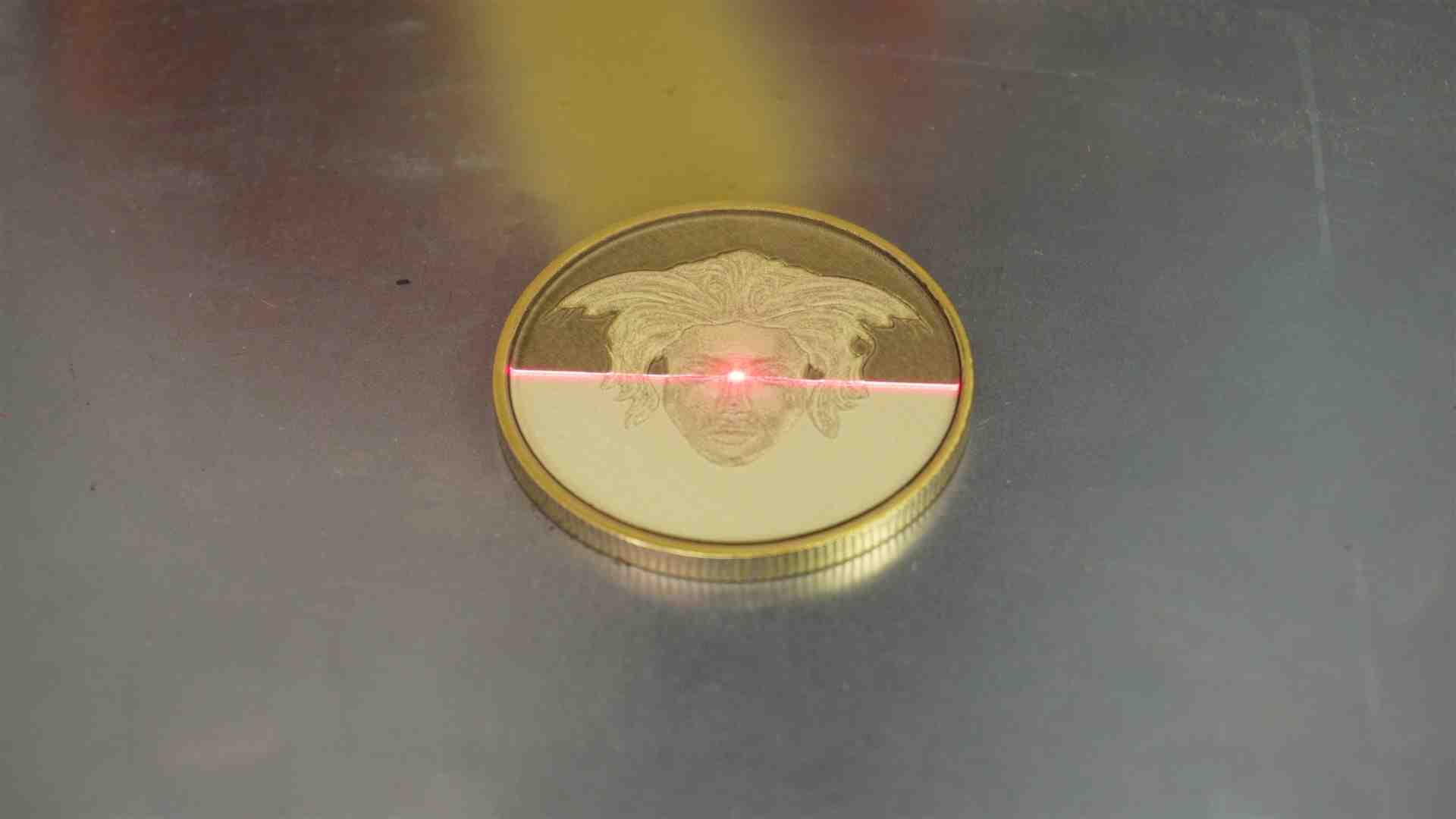

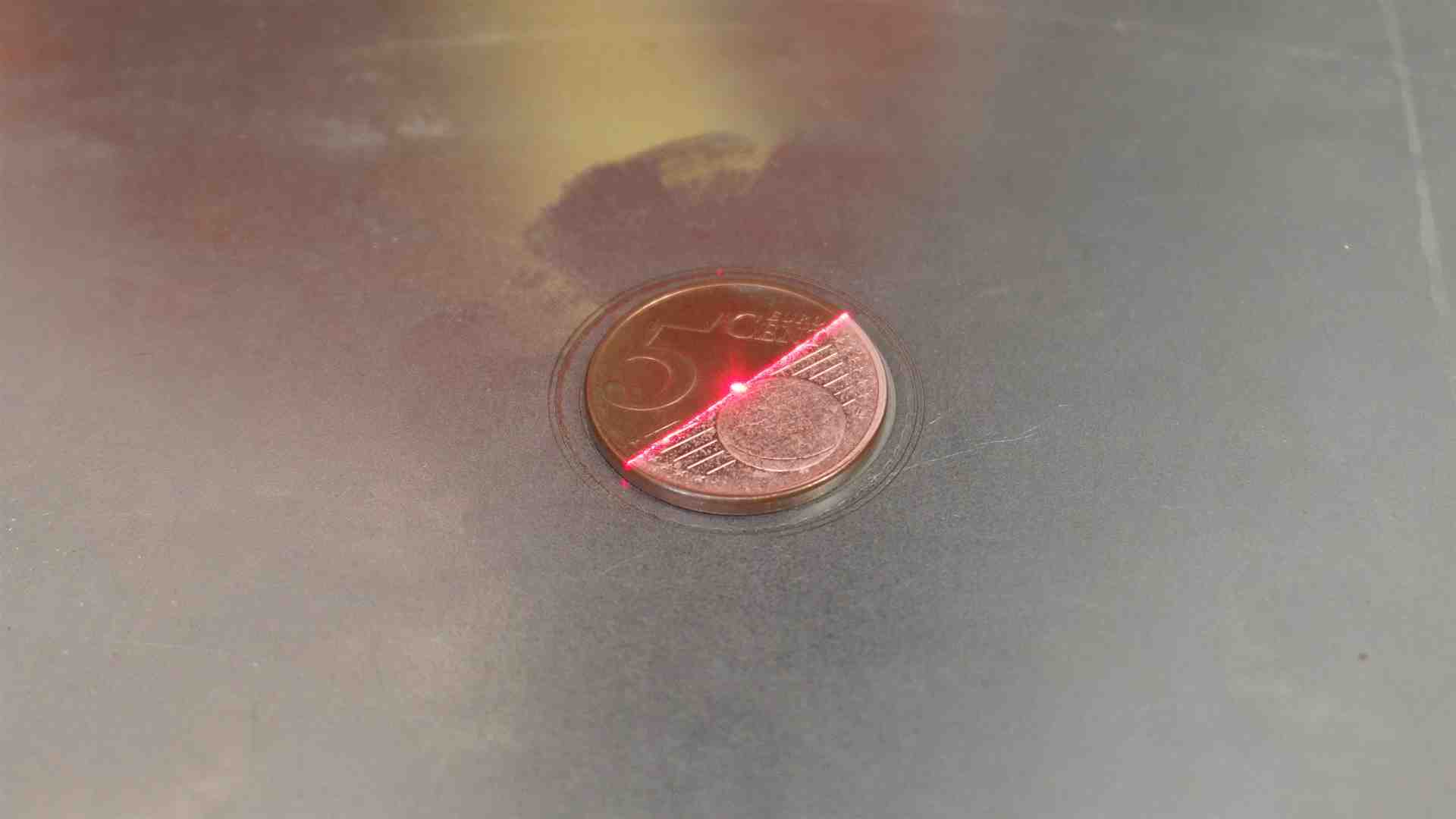

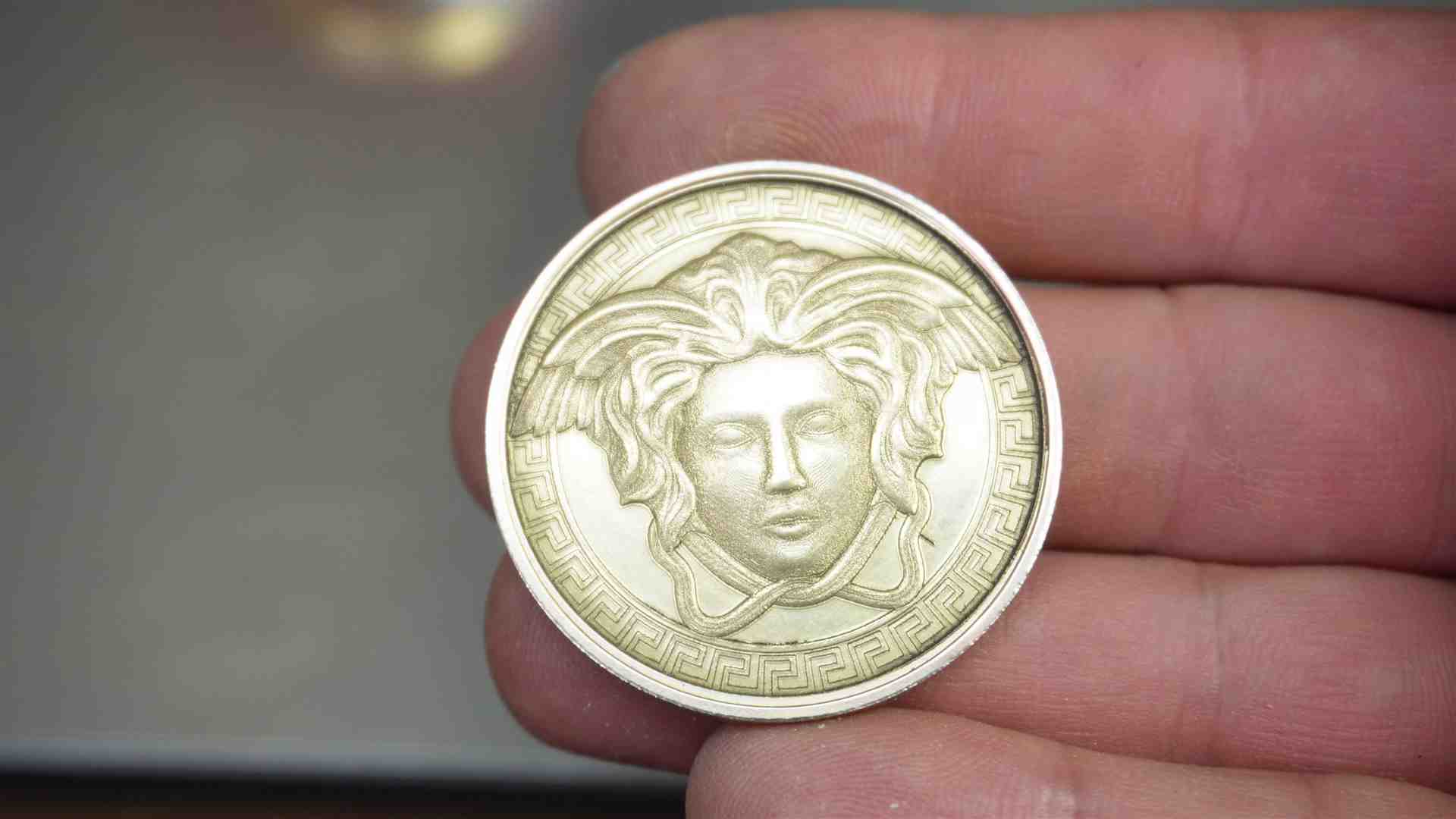

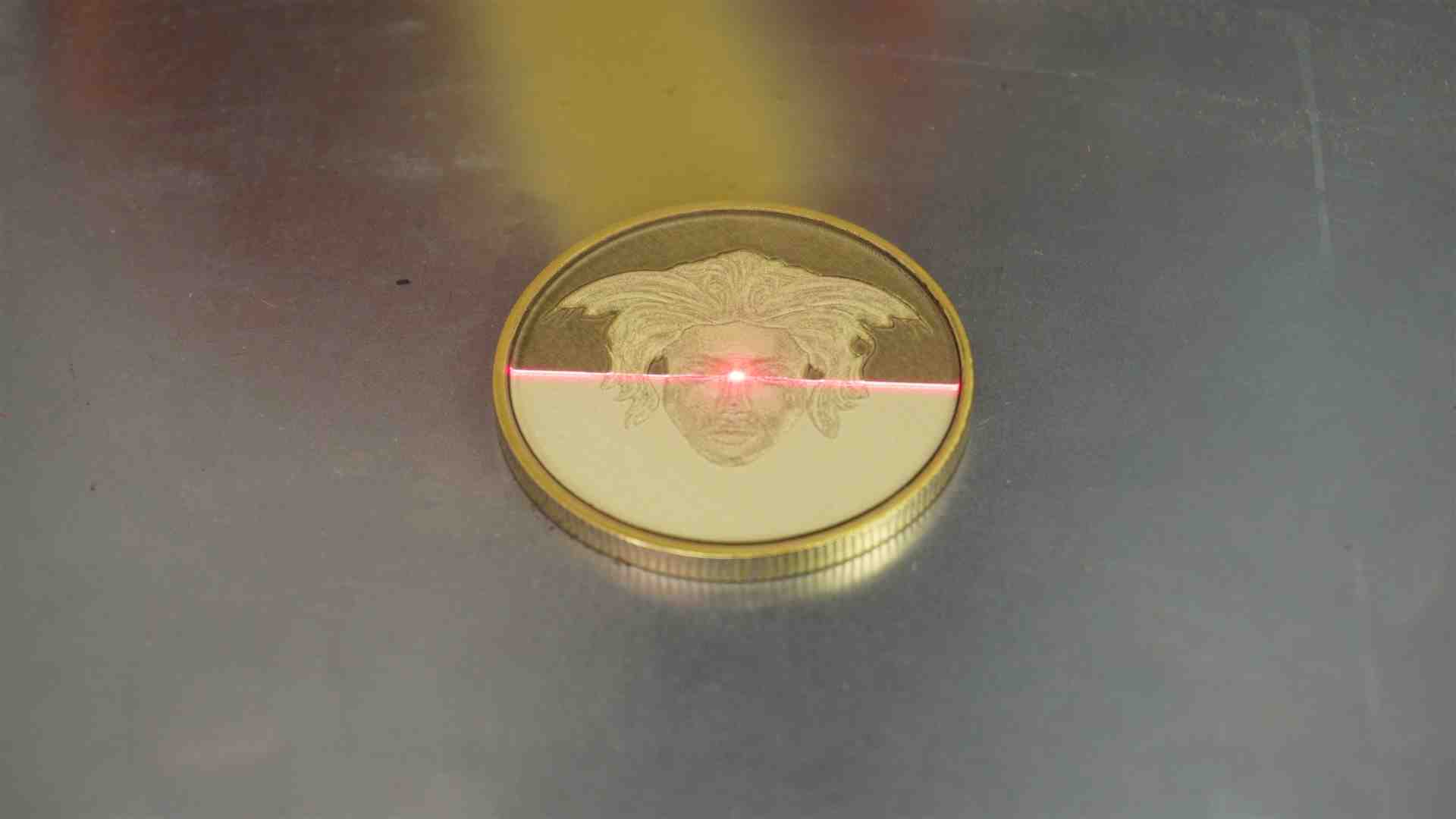

– Messing Münze 3D Gravur- Speed 2000mm/s / 80% Power – 25 KHz –  Puls 200ns – Intervall 0,010- 45°

250 Durchgänge – alle 10 Durchgänge kommt noch ein Reinigungsdurchgang hinzu. Speed 3000mm/s / 25% Power – 100KHz –  Puls 200ns – Intervall 0,020- 45°

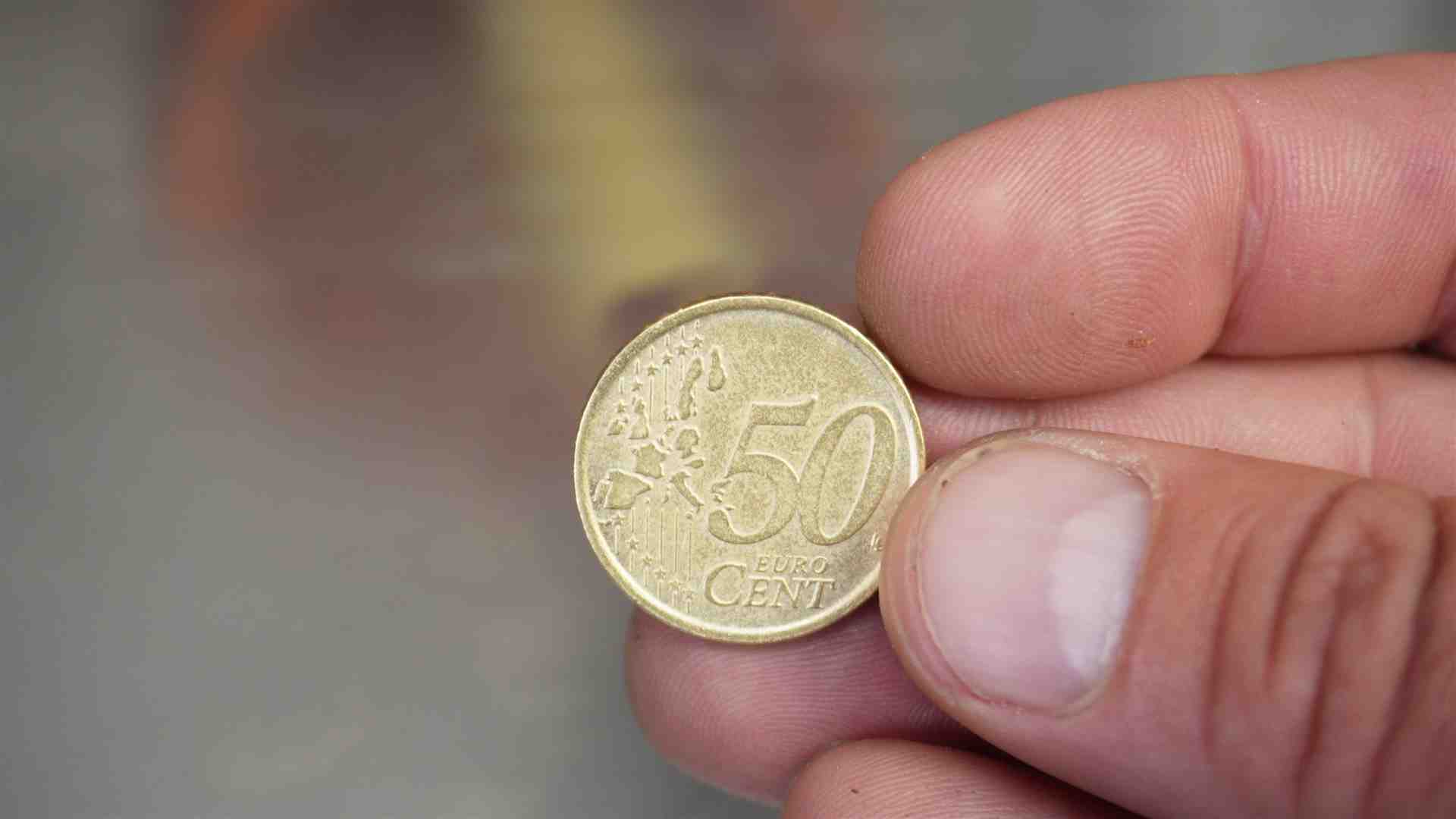

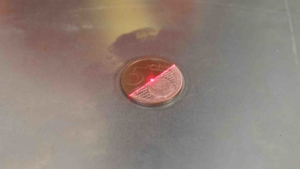

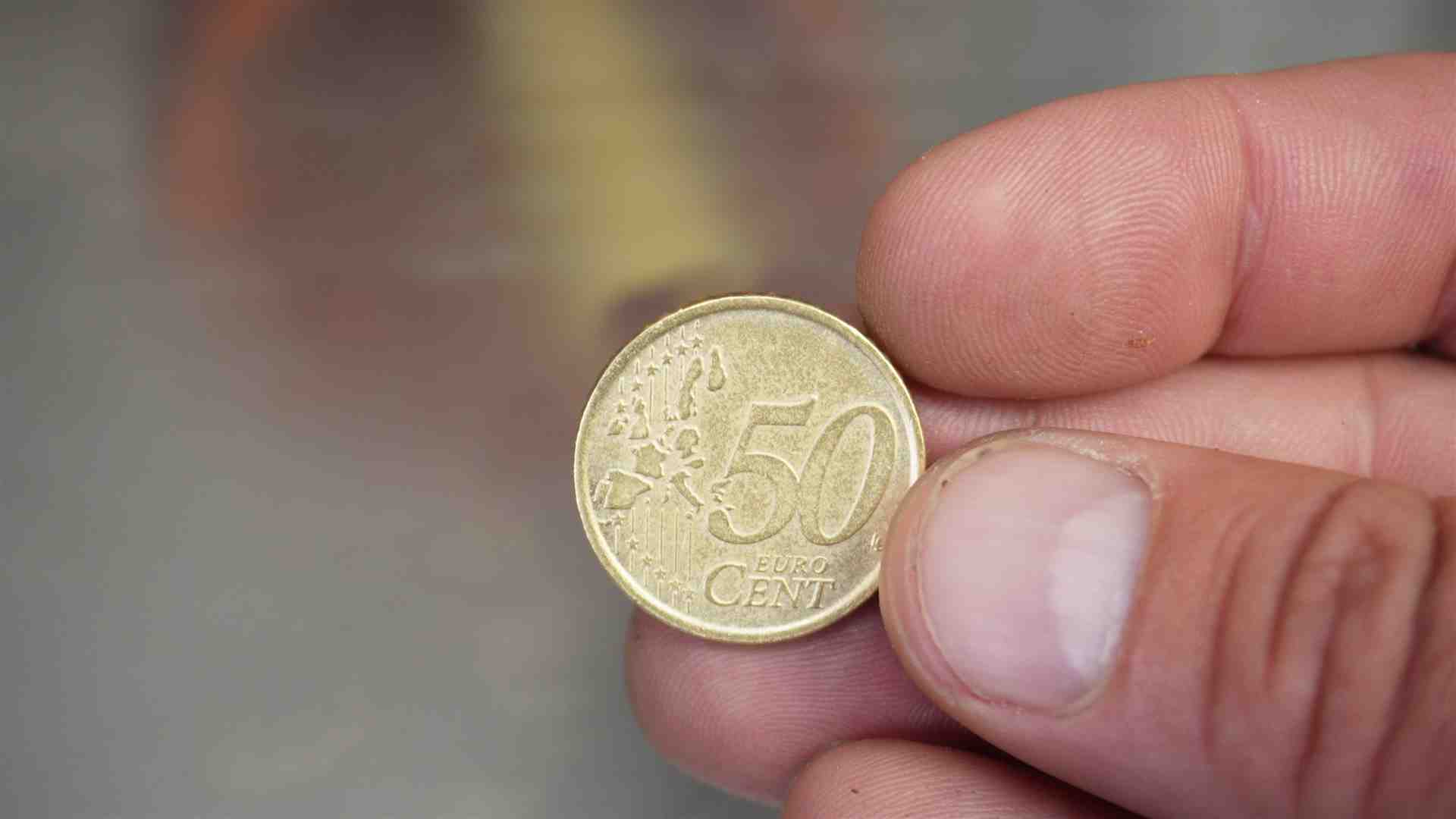

Reinigungsgravur Münzen / Clean Up Coins

– Clean up Gravur – Speed 3000mm/s / 25% Power – 100KHz –  Puls 200ns – Intervall 0,020- 45° ggf. Kreuzschraffung aktivieren





Kunststoff und Acryl

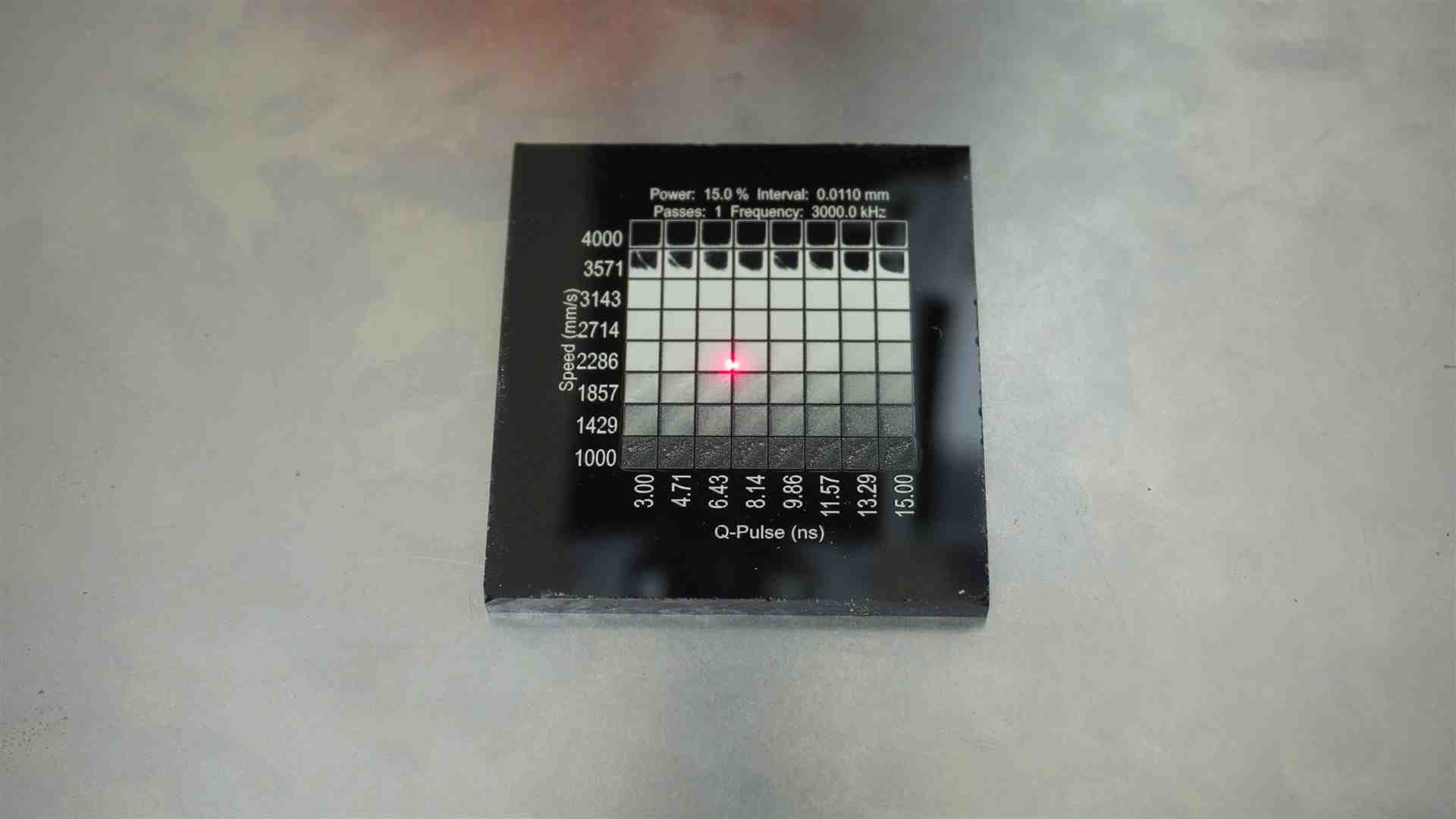

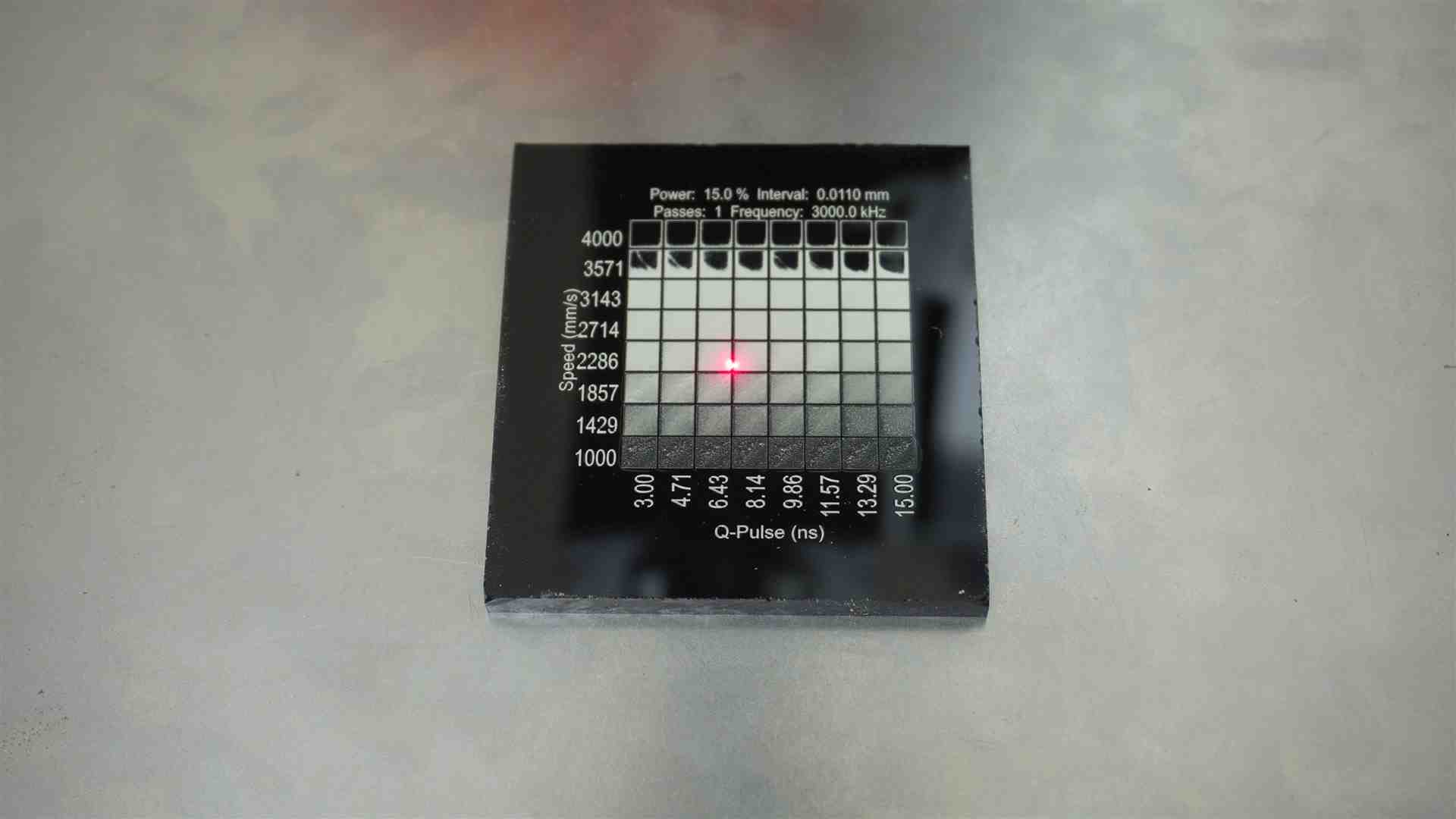

– Acryl schwarz Powertest

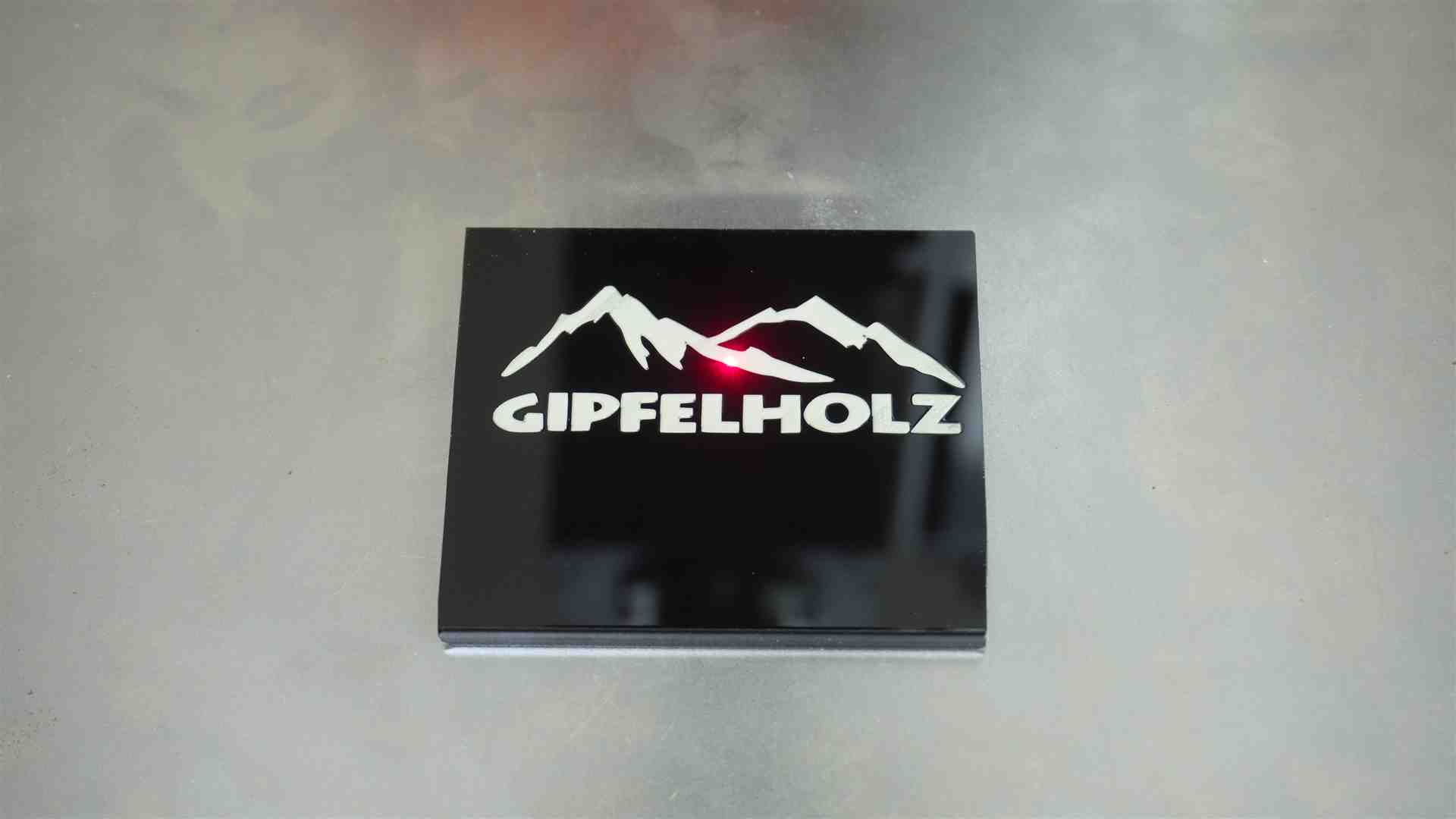

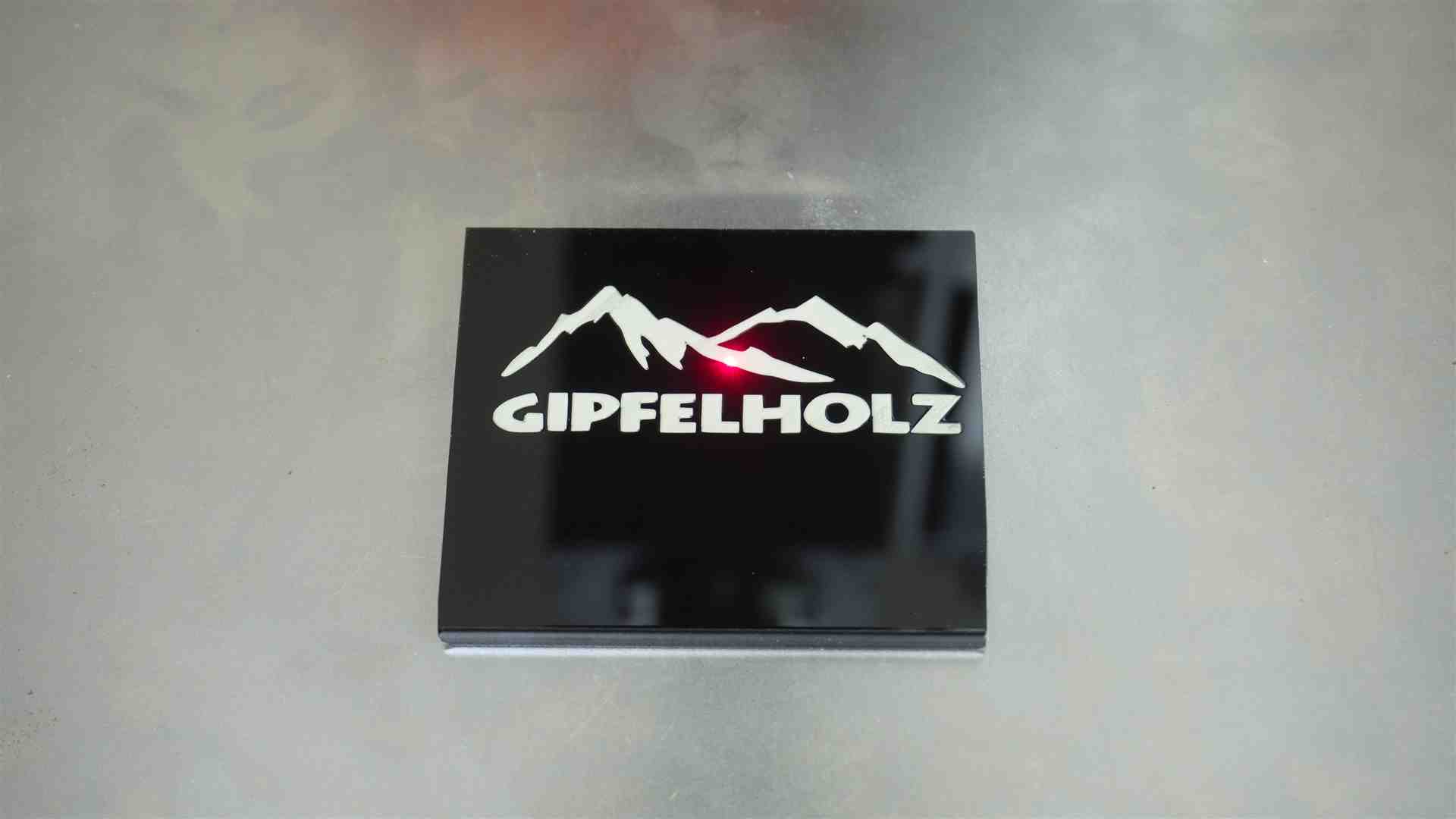

– Acryl schwarz Logo – Speed 2800mm/s / 15% Power – 3000 KHz –  Puls 6ns – Intervall 0,0110- 45°

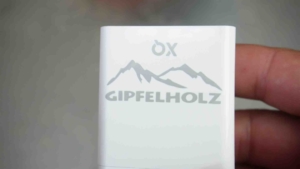

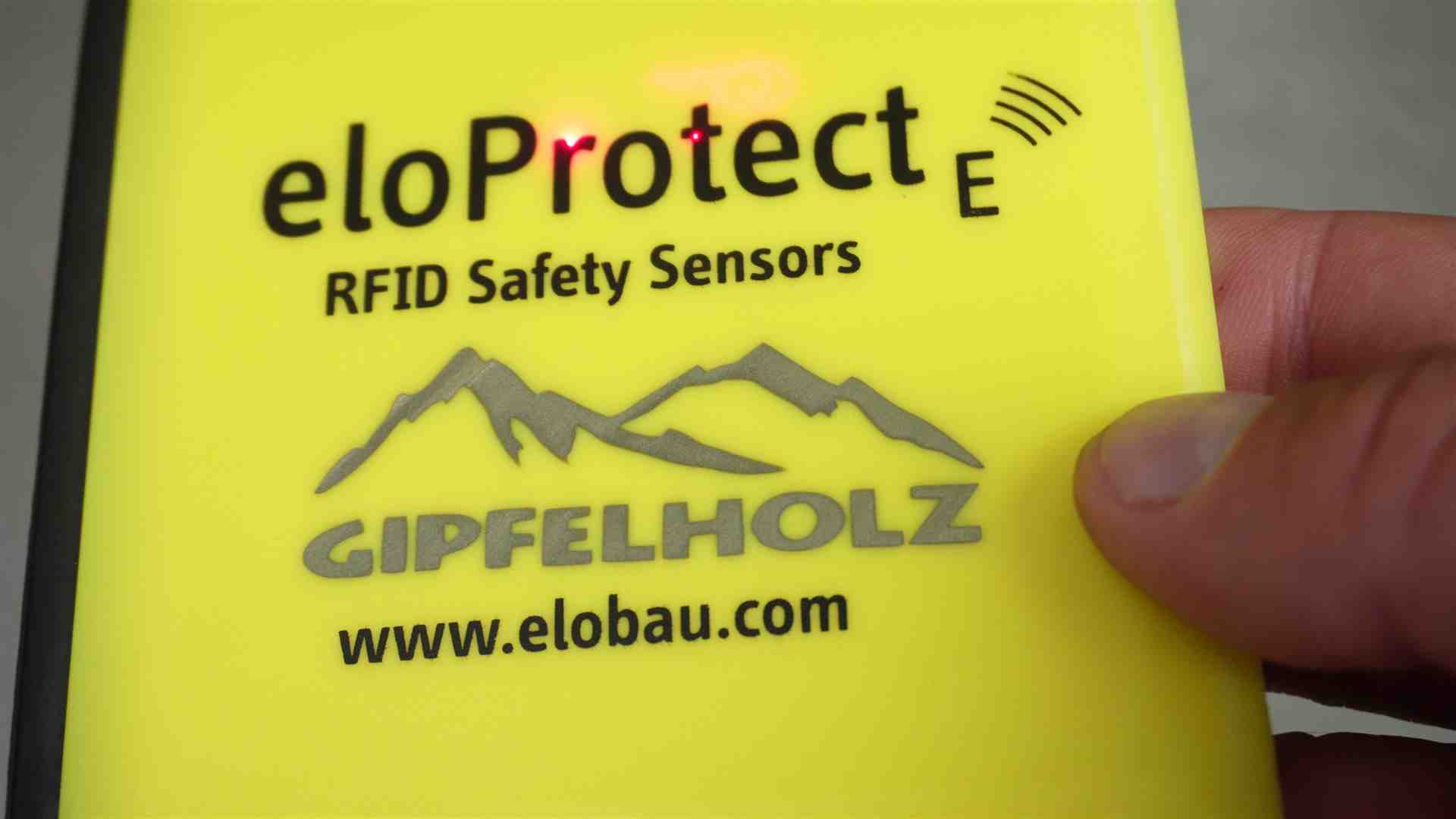

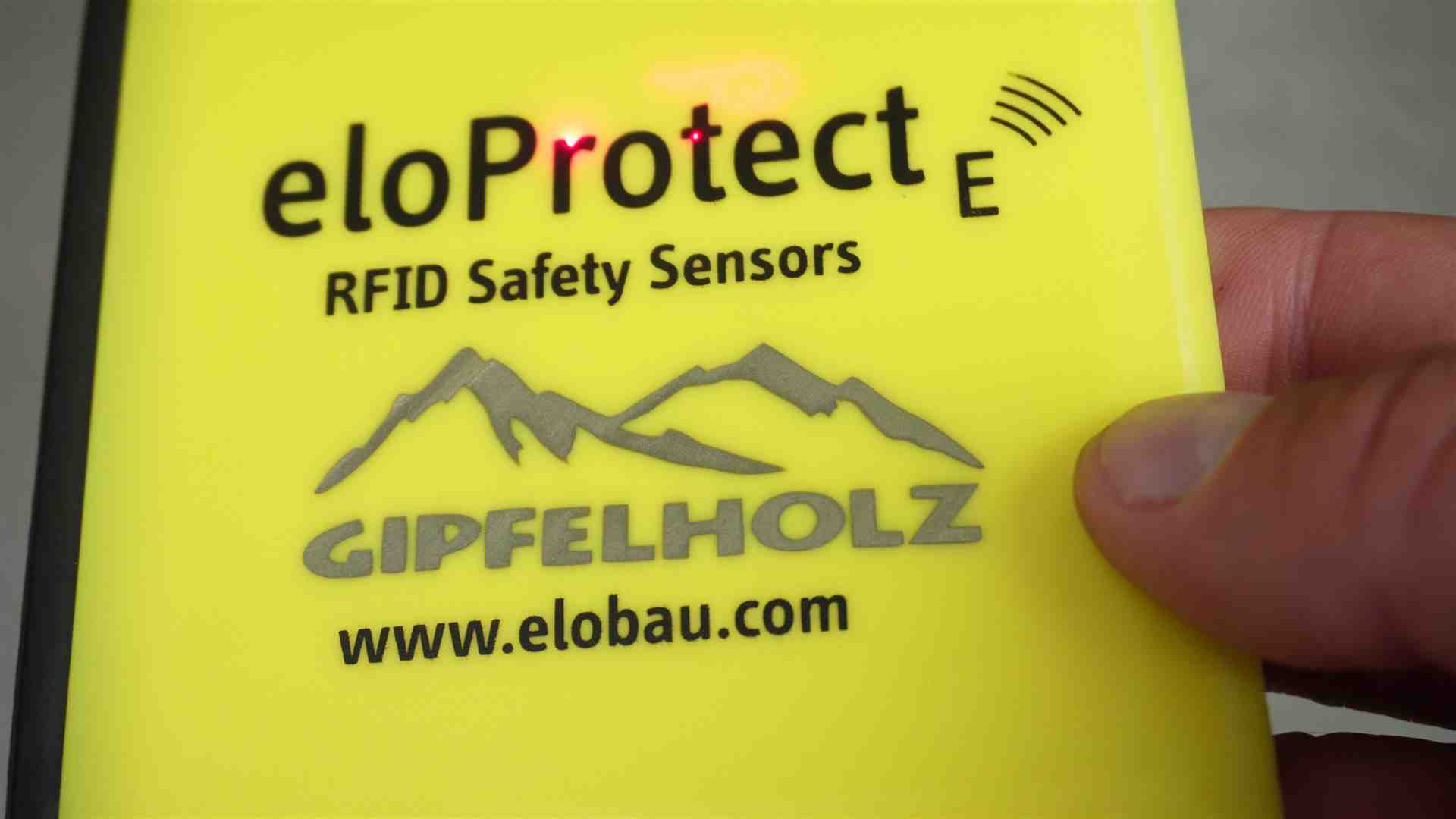

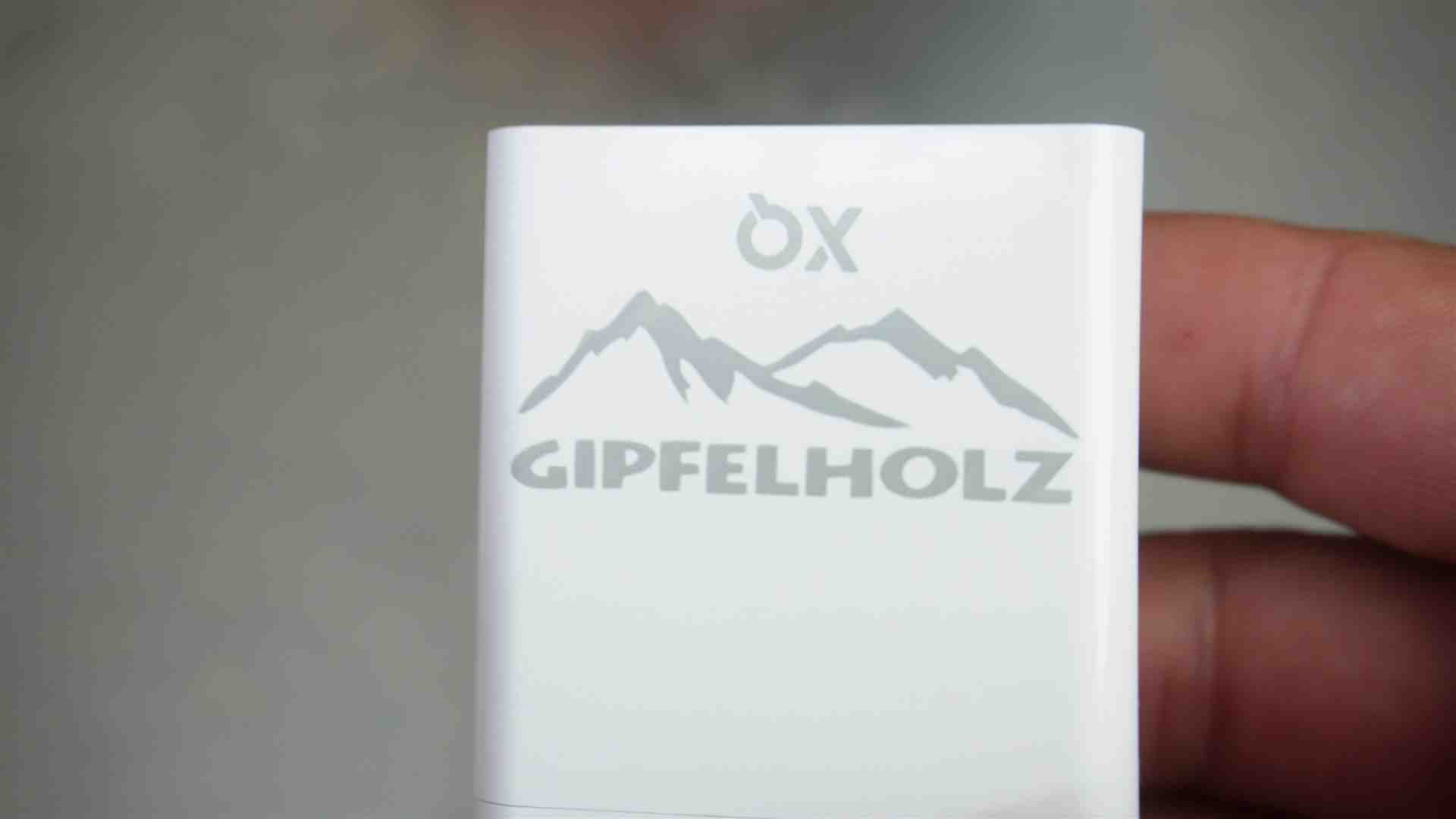

– Steckernetzteil weiß: Speed 1000mm/s / 80% Power – 25KHz –  Puls 12ns – Intervall 0,0110- 45° –

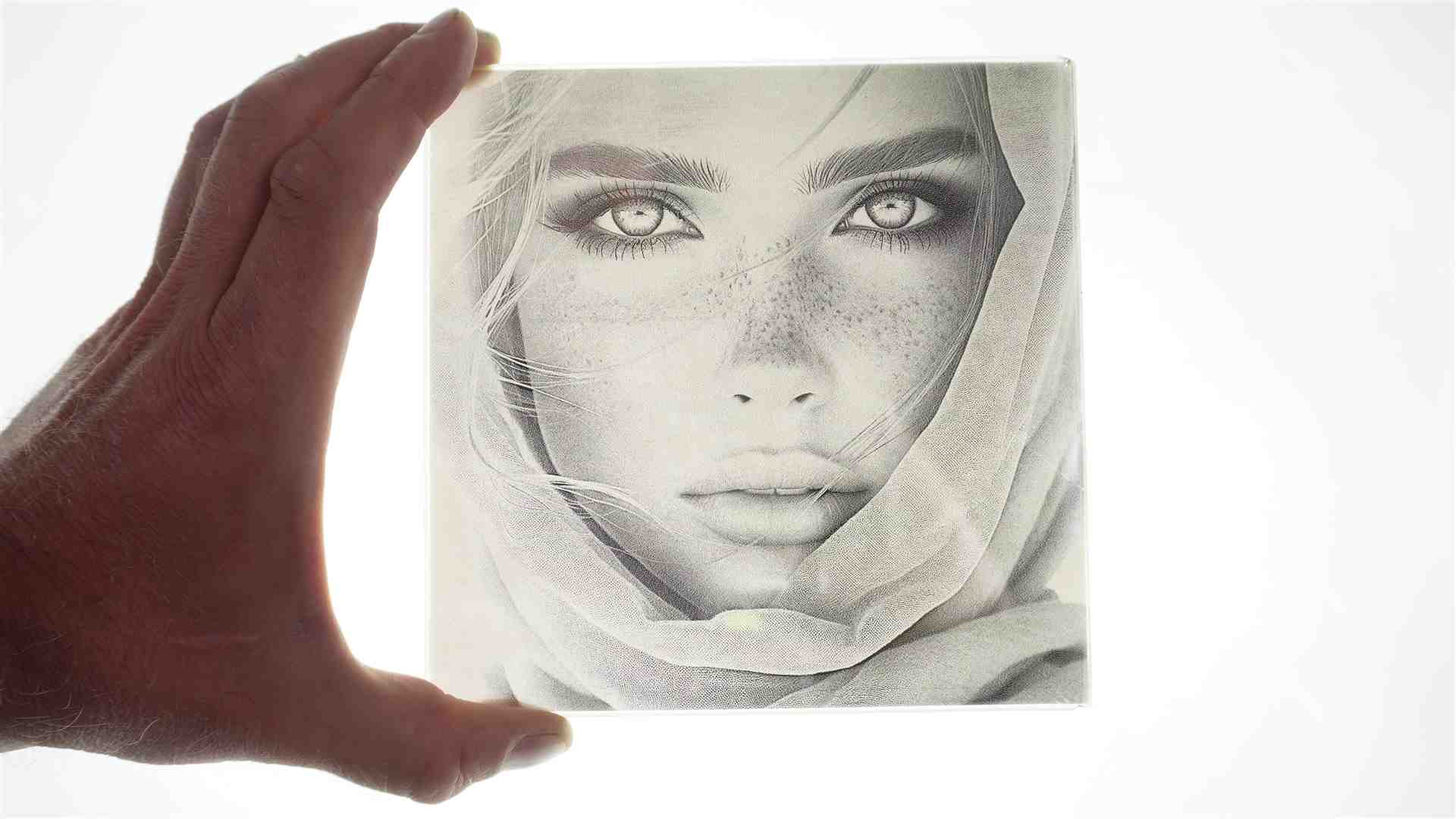

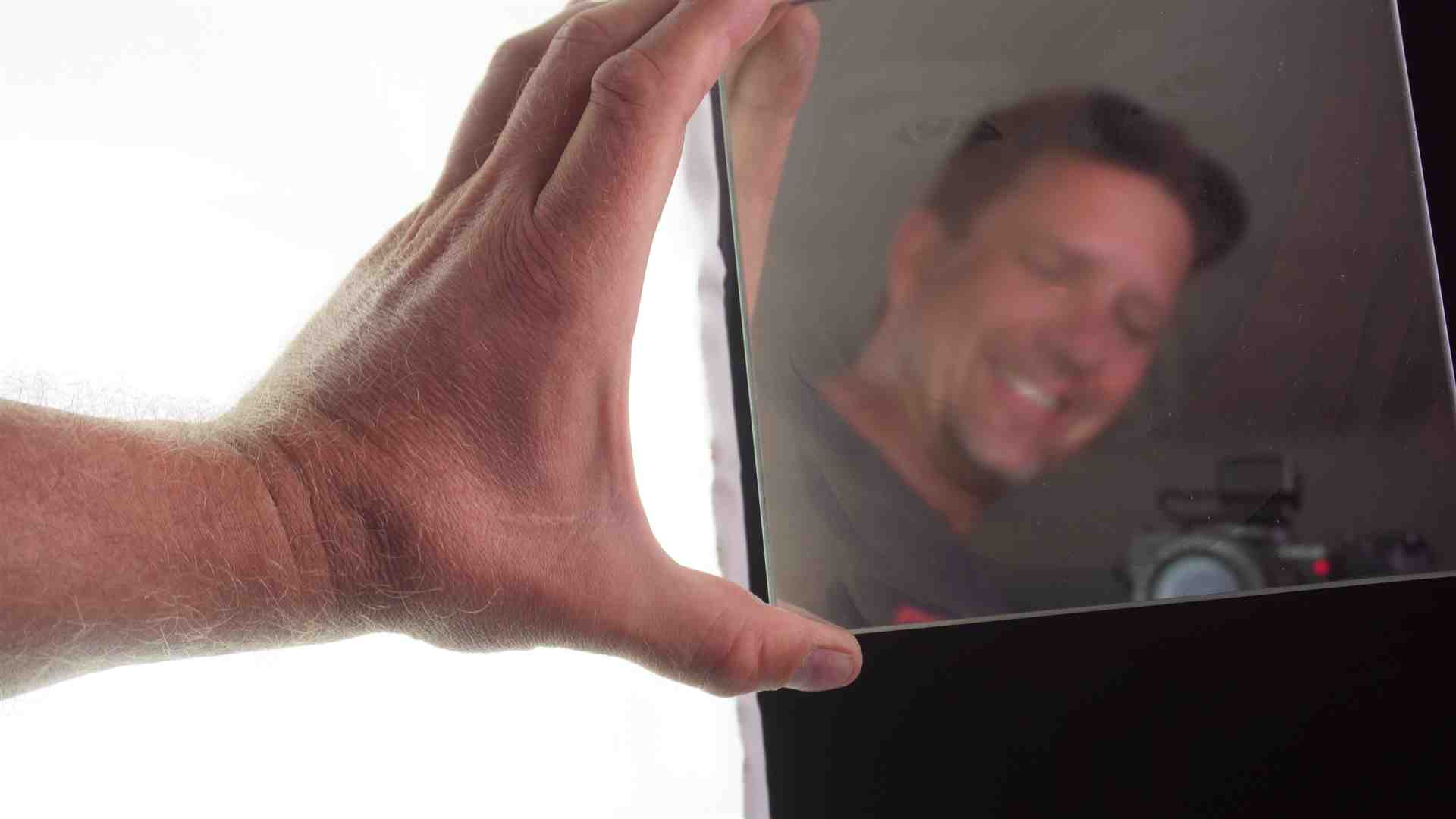

Spiegel mit Bild

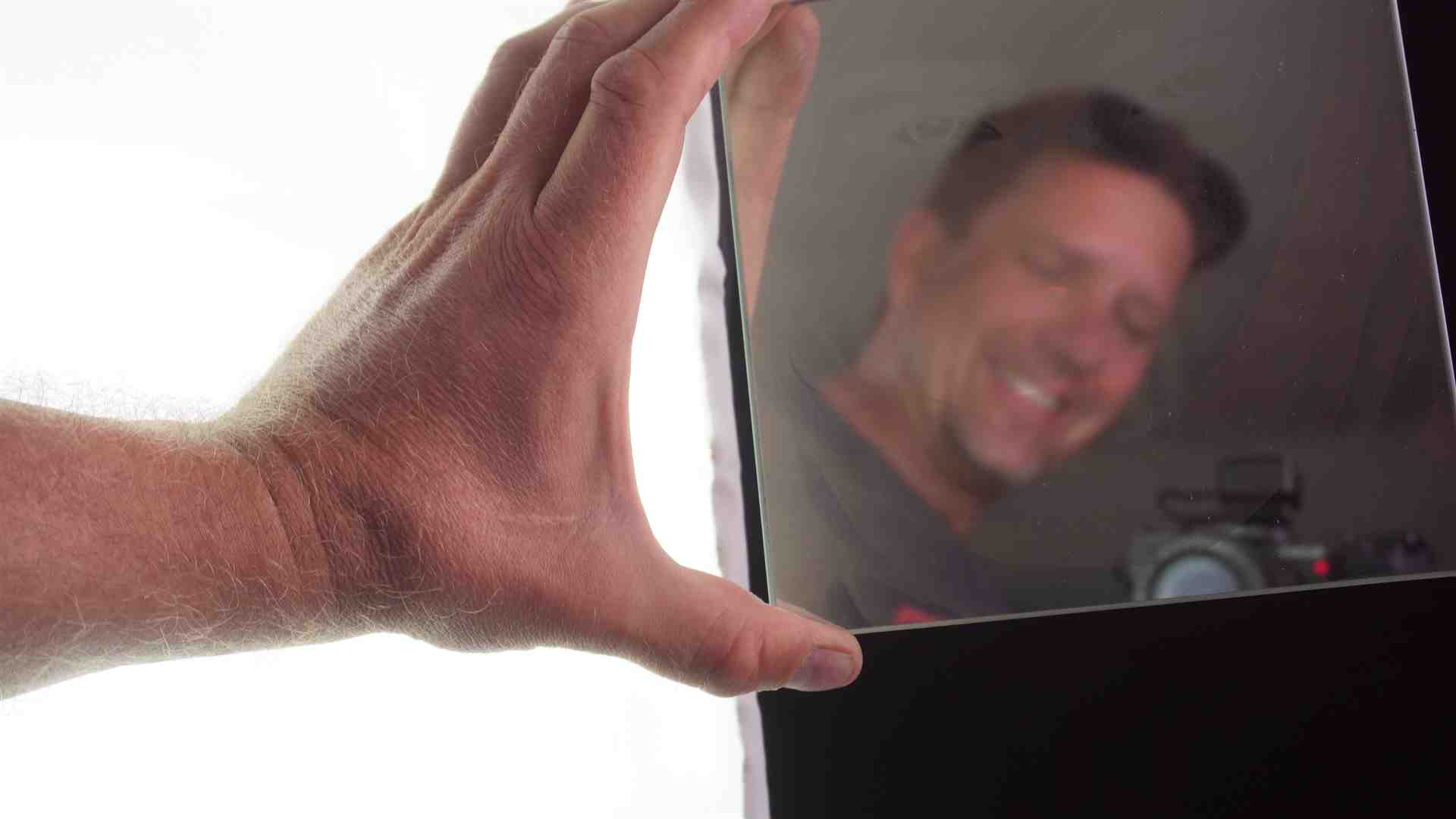

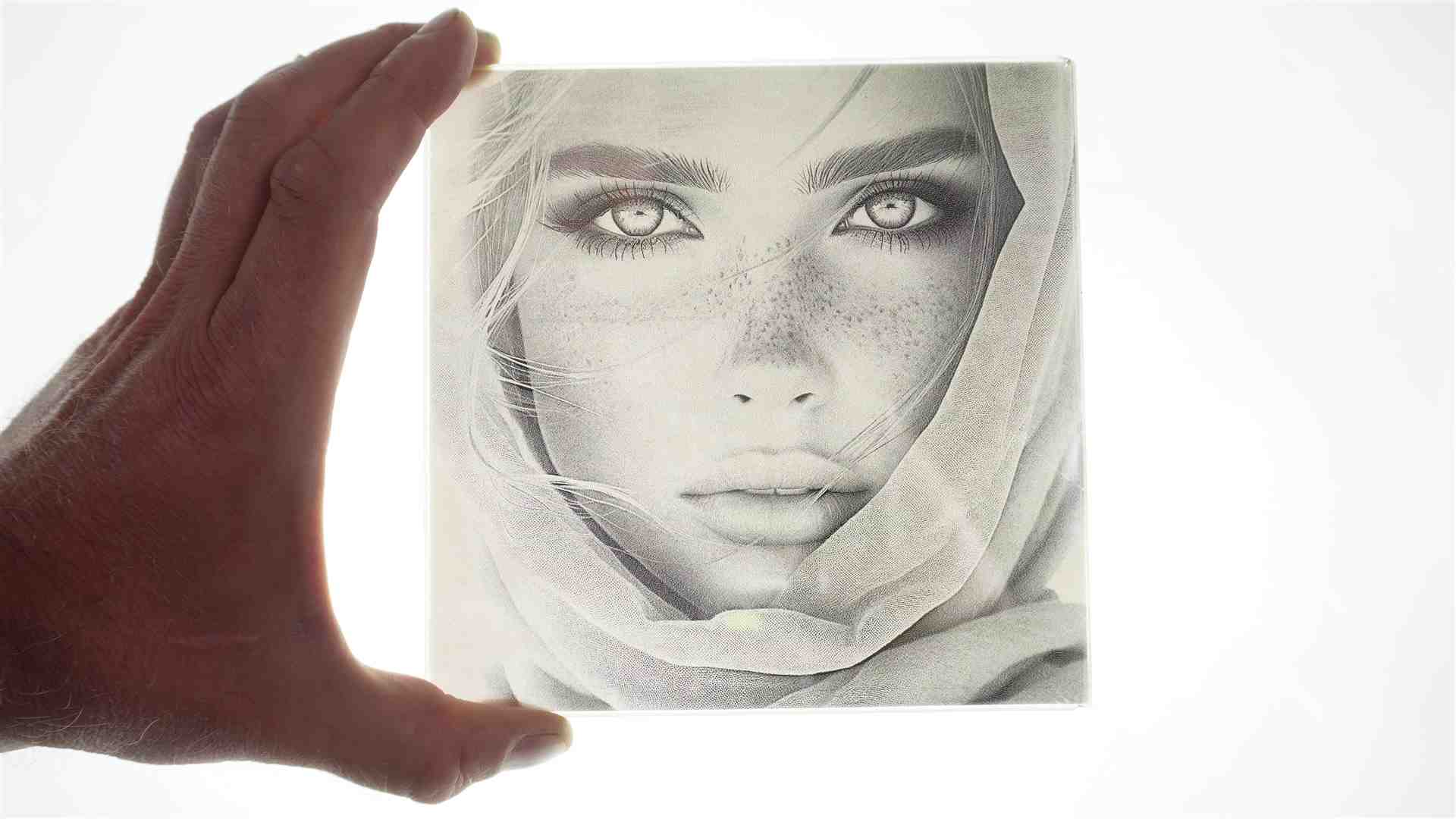

– Spiegel Gravur mit Bild – Speed 500mm/s / 43% Power – 200 KHz –  Puls 10ns – Intervall 0,0110- 0°

Bild vorbereitet auf Image-R  , Bei der Größe achtet darauf, dass Ihr die Größe so einstellt, wie das gelaserte Objekt. DPI auf 318 stellen. Danach den Stil auswählen. Ich nutze bei dem Mopa Kasia und stelle das passende Material ein. In Lightburn den Haken bei Pass through setzen.





Bilder vorbereiten für Gravur

Fotos bereite ich immer bei  Image-R vor –

Details könnt Ihr auf der Homepage dort lesen.

Foto hochladen – Größe einstellen – Bei der Größe achtet darauf, dass Ihr die Größe so einstellt, wie das gelaserte Objekt. DPI auf 318 stellen. Danach den Stil auswählen. Ich nutze bei dem Mopa Kasia und stelle das passende Material ein. Bei Schiefer wird automatisch auf negativ gestellt. Das Bild dann einfach speichern unter bmp. .

In Lightburn den Haken bei Pass through setzen.





*******************************************************************************
