Gipfelholz testet einen UV Laser mit 5W – ComMarker Omni 1



Was ist ein UV-Laser und warum ist er besonders?



Grundlagen der UV-Lasertechnologie

Ein UV-Laser gehört zur Gruppe der Festkörperlaser und arbeitet mit einer Wellenlänge von ca. 355 nm (Ultraviolett-Bereich).
Das bedeutet, dass er eine viel kürzere Wellenlänge hat als CO₂-Laser oder Faserlaser (1064 nm).



Warum ist die Wellenlänge wichtig?

• Je kürzer die Wellenlänge, desto kleiner der Laserstrahl. Das sorgt für extrem feine, hochpräzise Markierungen.
• UV-Licht wird von vielen Materialien besser absorbiert, besonders von Kunststoffen, Glas und Keramik.
• Wenig thermische Belastung: Da das UV-Licht sehr effektiv absorbiert wird, bleibt das Material kühler → keine Schmelz- oder Brenneffekte.



Wie wird ein UV-Laser erzeugt?



Ein UV-Laser ist technisch gesehen ein modifizierter Faserlaser oder DPSS-Laser (Diode Pumped Solid State Laser).

Die Umwandlung funktioniert durch Frequenzvervielfachung :



1. Grundlaser: Ein Infrarotlaser (z. B. 1064 nm, wie bei einem Faserlaser) wird erzeugt.
2. Frequenzverdopplung: Ein nichtlinearer Kristall wandelt die Wellenlänge auf 532 nm (grünes Licht) um.
3. Frequenzverdreifachung: Ein zweiter Kristall halbiert erneut die Wellenlänge und erzeugt UV-Licht bei 355 nm.



• Ein UV-Laser eignet sich besonders für empfindliche Materialien, bei denen keine thermischen Schäden entstehen sollen.
• Er ist ideal für hochpräzise, feine Gravuren auf Materialien, die andere Laser nicht gut bearbeiten können.
• Nachteil: Er ist teurer als CO₂- oder Faserlaser und eignet sich nicht gut zum Schneiden.

---

2.4 Wichtige Anwendungen eines UV-Lasers



✅ Elektronik-Industrie

• Beschriftung von Leiterplatten (PCBs) ohne die empfindlichen Bauteile zu beschädigen
• Markierung von IC-Chips & Mikroprozessoren

✅ Medizin- & Pharma-Industrie

• Markierung von Spritzen, Medikamentenverpackungen, medizinischen Geräten
• Gravuren auf chirurgischen Instrumenten, die sterilisationsbeständig sein müssen

✅ Glas & Kunststoffverarbeitung

• Logos, Seriennummern, QR-Codes auf Glasflaschen oder Plastikgehäusen
• Gravuren auf Optiken & Linsen ohne Mikrorisse

✅ Luxusgüter & Schmuck

• Feine Gravuren auf Uhren, Schmuck & hochwertigen Kunststoffgehäuse



Wann ist ein UV-Laser die beste Wahl?

Wenn du extrem feine und präzise Markierungen brauchst – ohne Schmelzen, ohne Rauch, ohne Beschädigung – dann ist ein UV-Laser unschlagbar. Besonders für Glas, Kunststoff, Leiterplatten oder empfindliche Materialien





Technische Daten: UV Laser ComMarker Omni 1



Ausgangsleistung: 5W

Laser Typ: UV

Arbeitsbereich: 150 x 150 mm bzw. 70 x 70 mm

Wellenlänge: 355 nm

Pulsbreite: 1-20 ns

Frequenz:  1-40kHz

Markiergeschwindigkeit: 0- 10000mm/s

Laserpunktgröße: 0,0019 mm

Erwartete Lebensdauer (MTTF): 100.000 Std.





Im Video schauen wir uns den 5 Watt UV Laser genauer an.



• Erklärung UV Laser
• Lieferumfang
• Erklärung des Lasers
• Wie stelle ich den Focus bei einem Mopa Laser richtig ein.
• Wie verbinde ich den Mopa Laser mit Lightburn und
• Welche Lightburn Version benötigt man dazu.
• Welche Einstellungen müssen vorgenommen werden.
• Natürlich werden wir verschiedene Materialien Testen. Das wird im Video besprochen und die Richtwerte können hier auf der Seite angeschaut werden. UV Laser Parameter
• Fazit





Lasern mit dem UV Laser von ComMarker

UV Laser Parameter



Hier einige Beispiele mit Werten aus dem Video



Achtung die angegebenen Werte sind Richtwerte und können je nach Qualtität des Materials und des Lasers abweichen. Diese Werte gelten für einen 5 Watt UV Laser mit einer Linse für den Arbeitsbereich 150×150 mm. Solltet Ihr Euch mit Eurem Laser unsicher von den Werten sein, empfehle ich Euch einen Speed und Powertest.

Bitte achtet auf Eure Sicherheit. Verwendet immer eine Laserschutzbrille und saugt die Luft ab. Ich empfehle Euch den Laser nur in einem Laserschutzgehäuse mit Abluft zu betreiben.





Metall mit dem UV Laser 5Watt

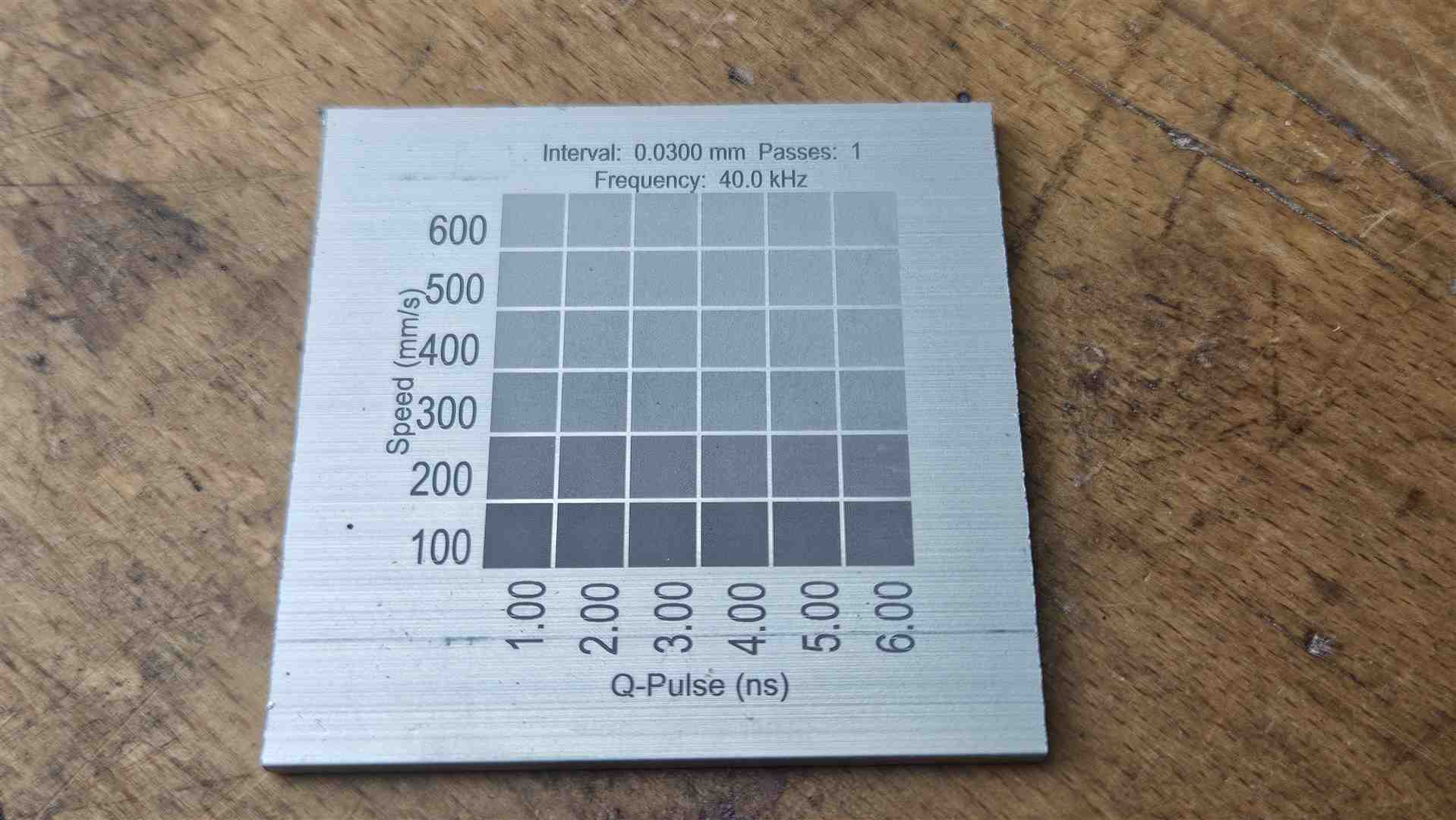

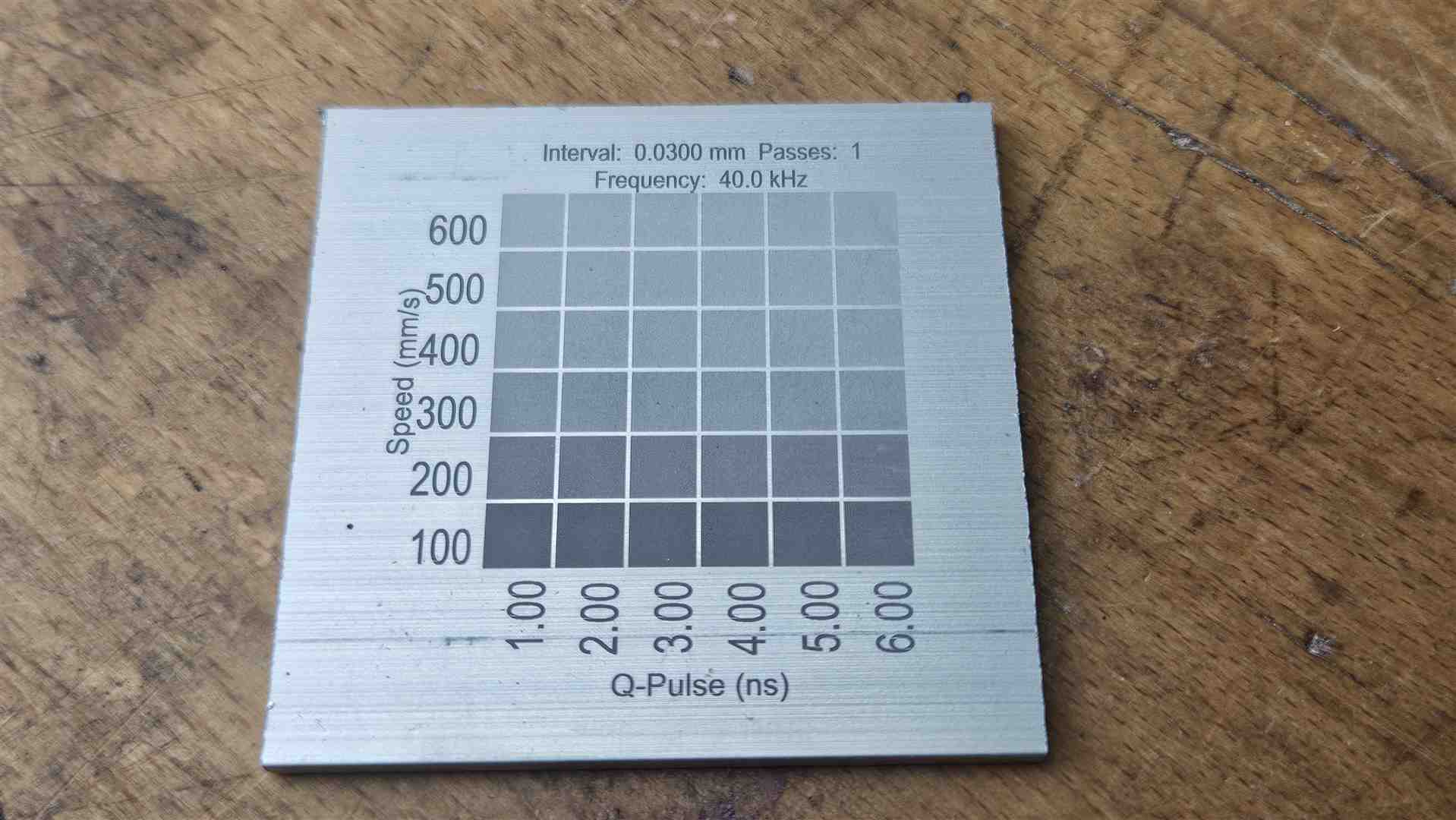

– Speedtest Alu:   Zeilenintervall 0,03  – 40 KHz, Speed 100-600mm/s, Puls: 1-6ns

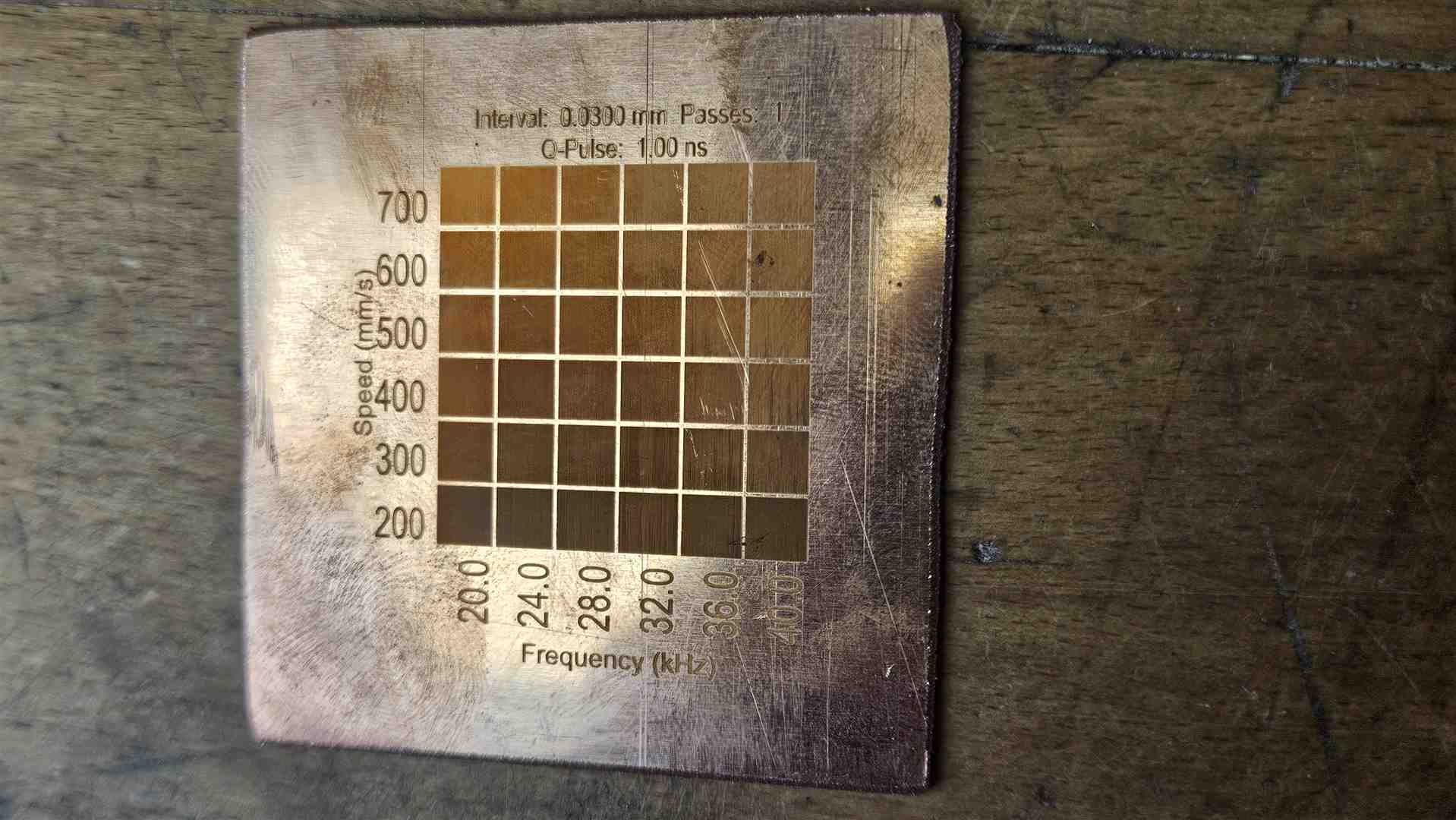

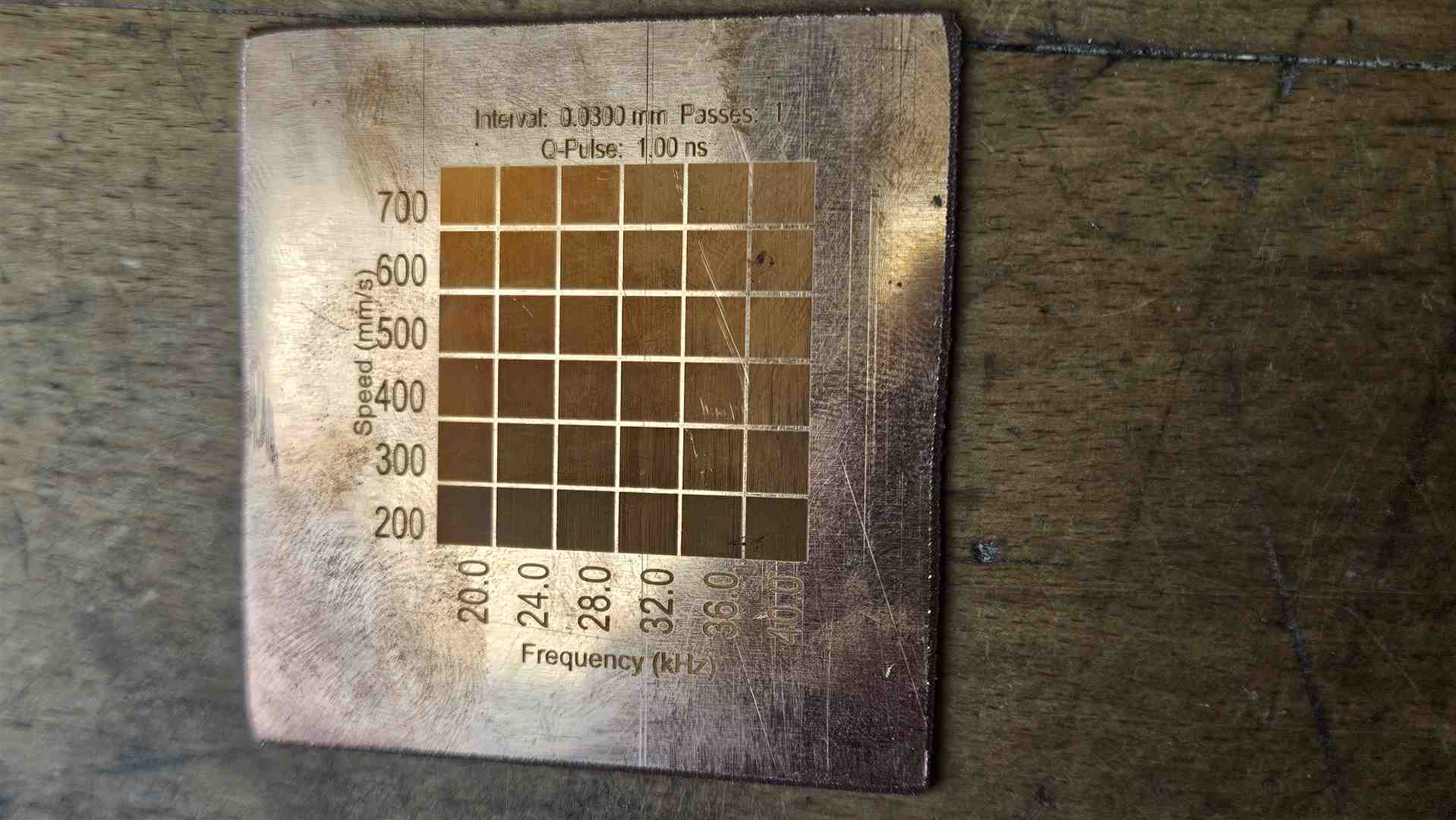

– Speedtest Kupfer: Zeilenintervall 0,03,   20-40 KHz, Speed 200-700mm/s, Puls: 1ns

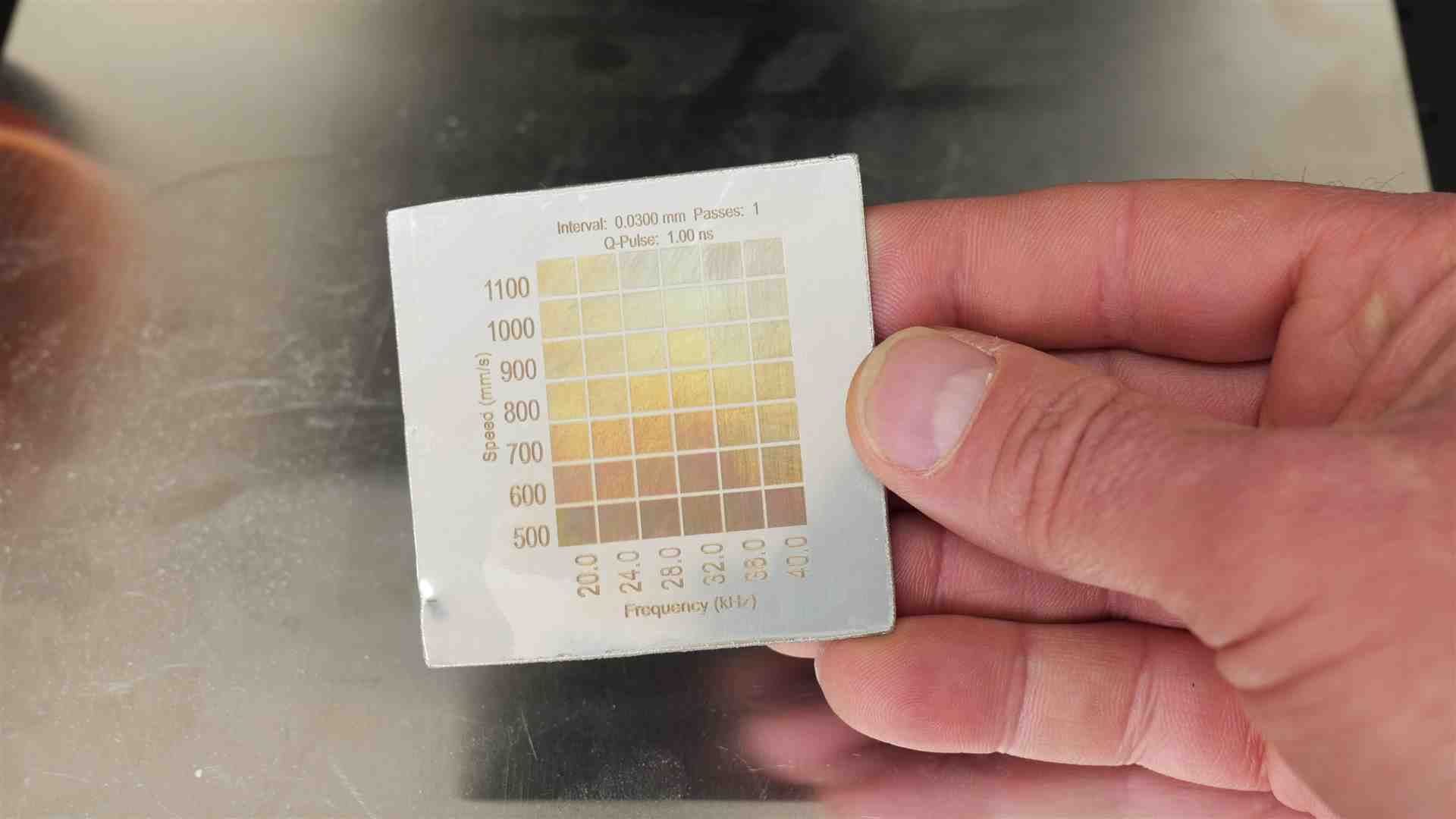

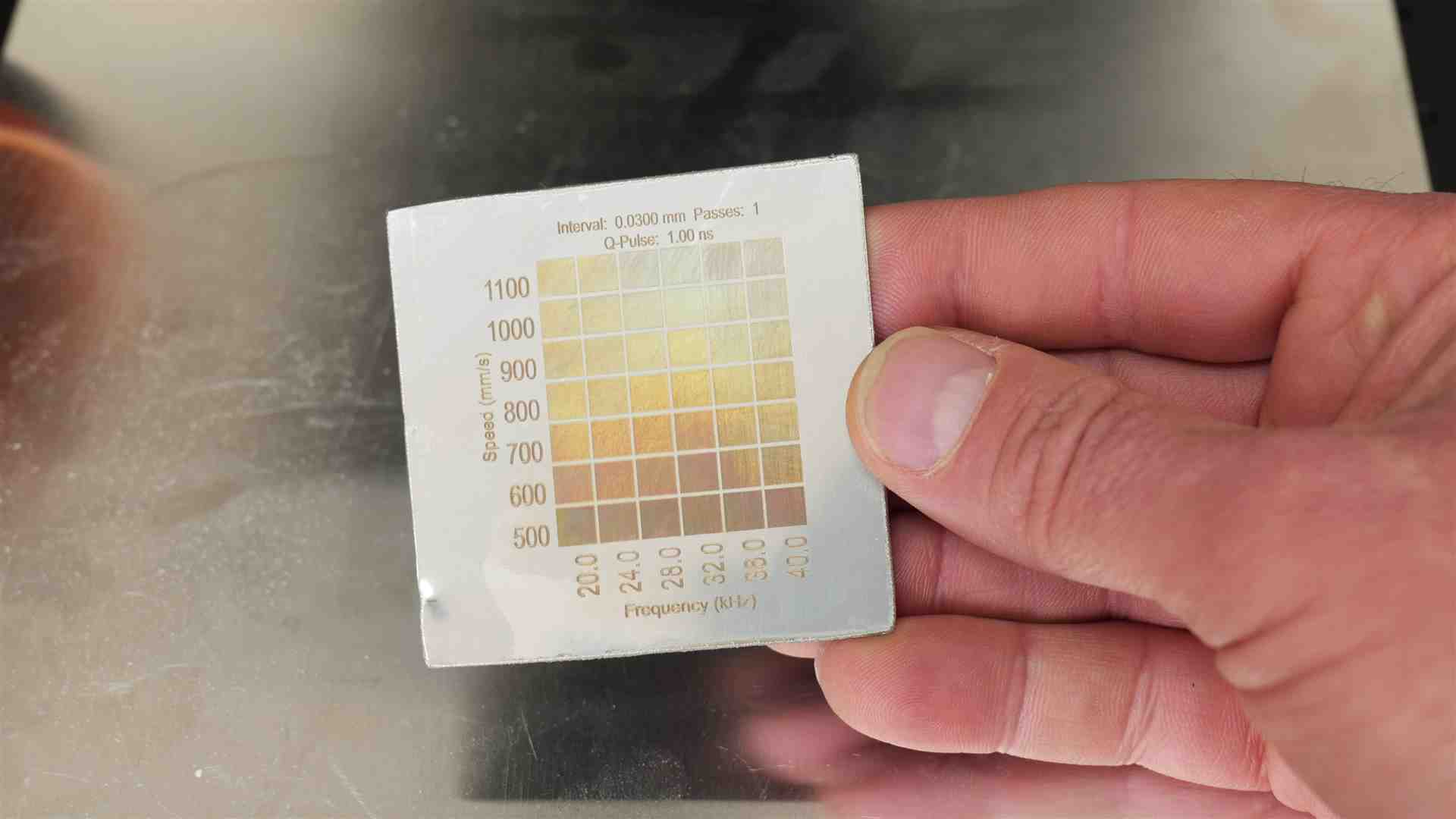

– Speedtest Edelstahl: Zeilenintervall 0,03,   20-40 KHz, Speed 500-1100mm/s, Puls: 1ns

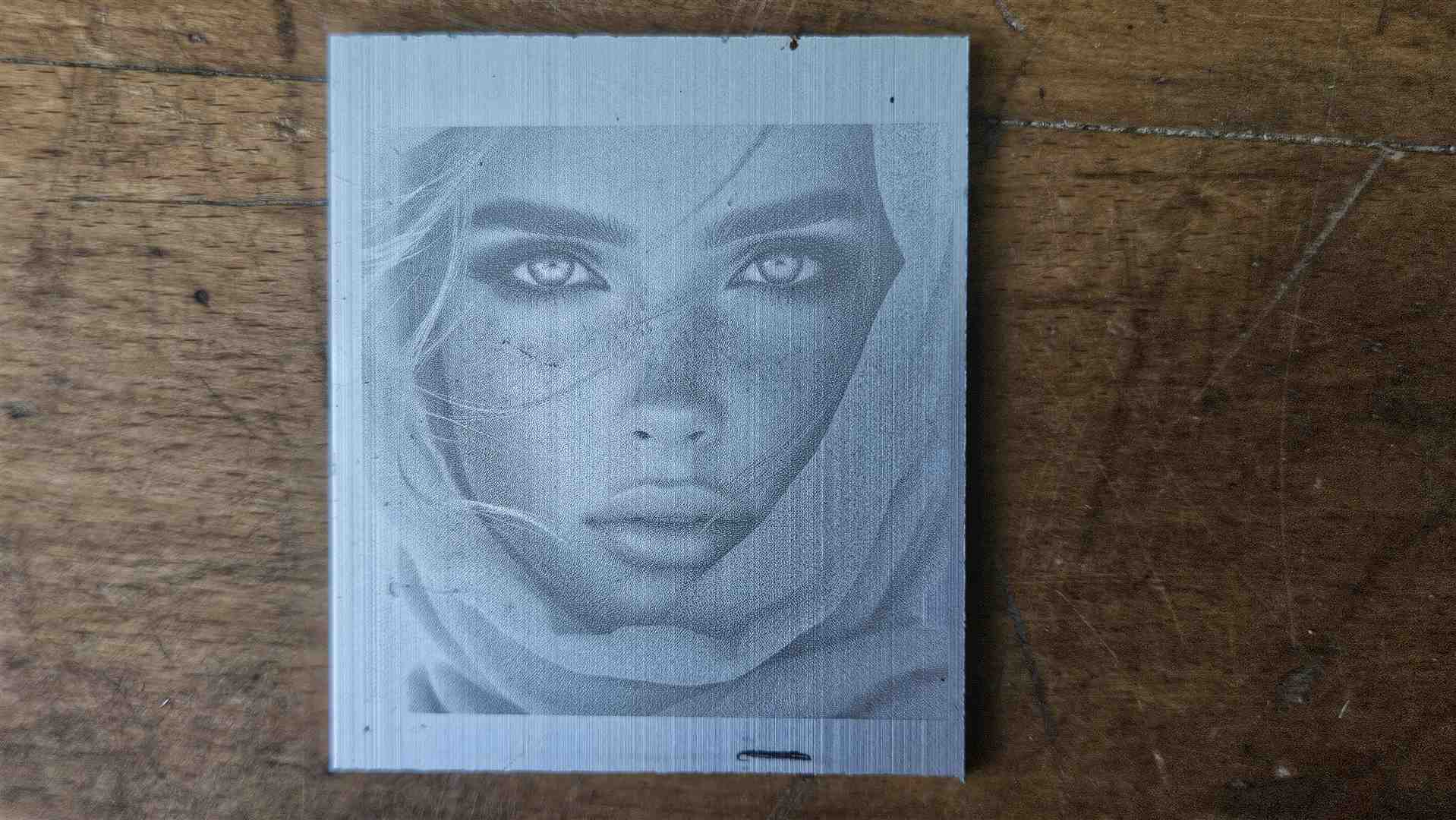

– Alu Eloxiert Foto Gravur: Zeilenintervall 0,0635  – 40 KHz, Speed 200mm/s, Puls: 5ns, 0 Grad, Javis

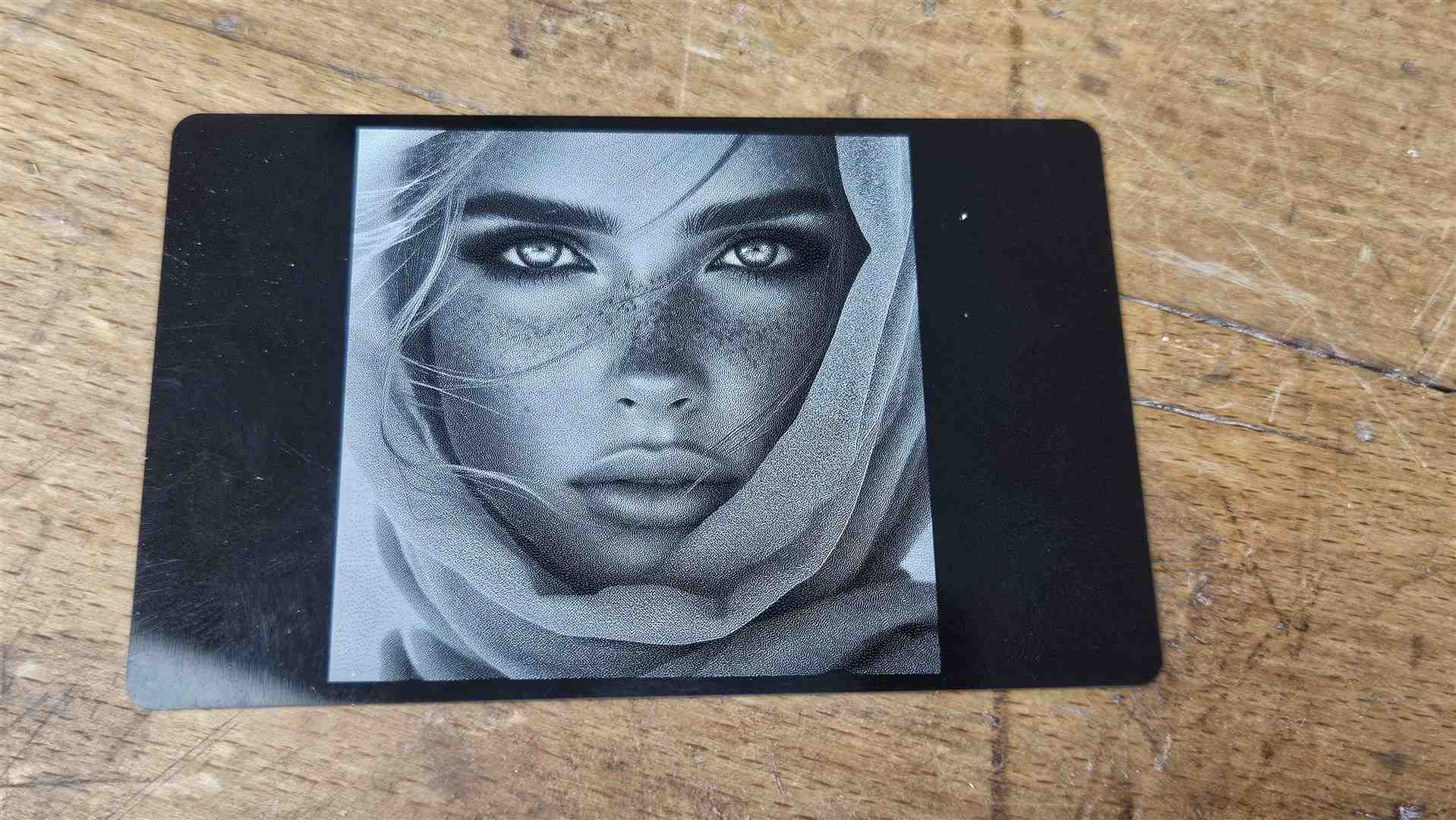

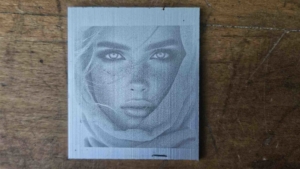

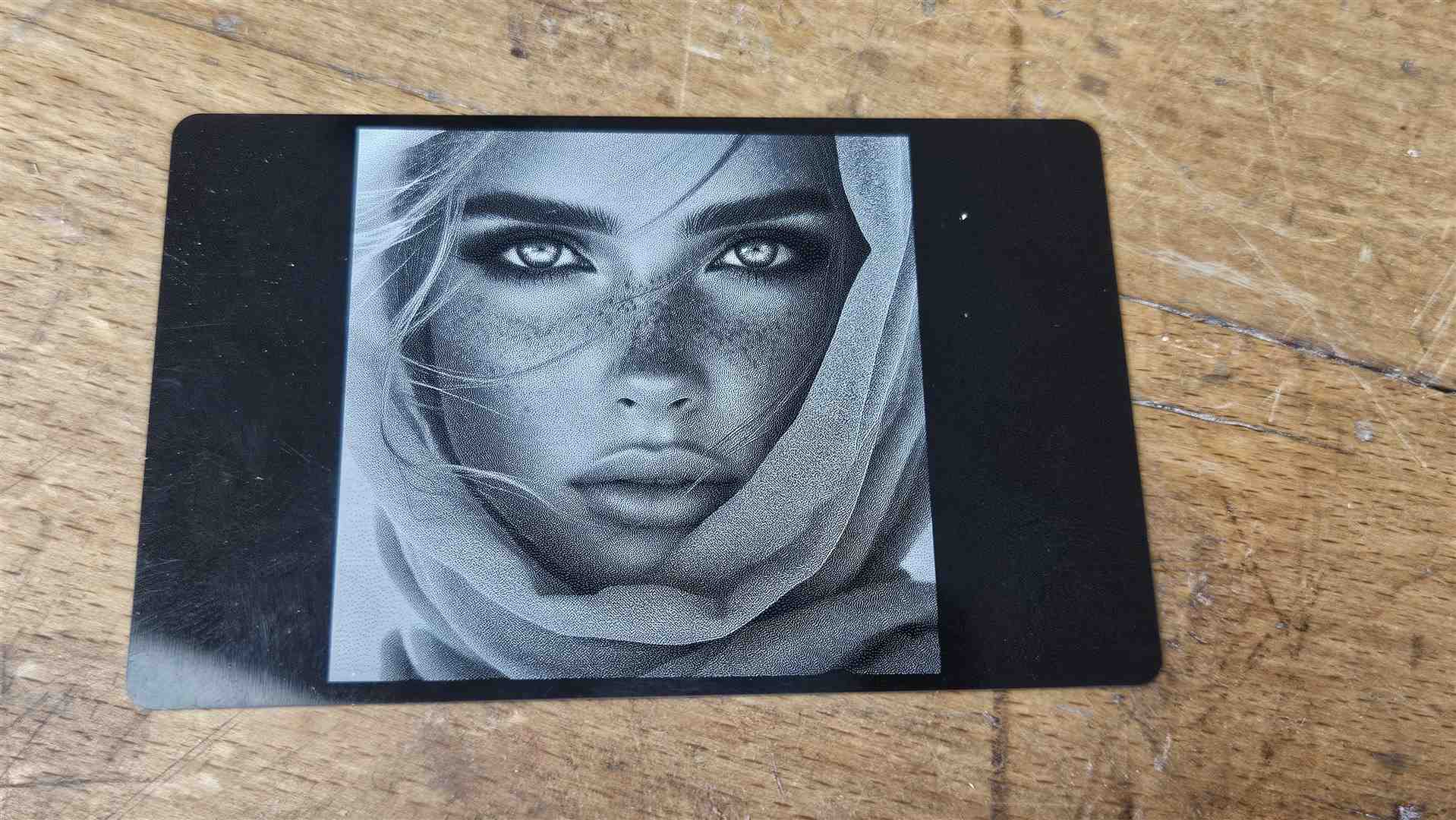

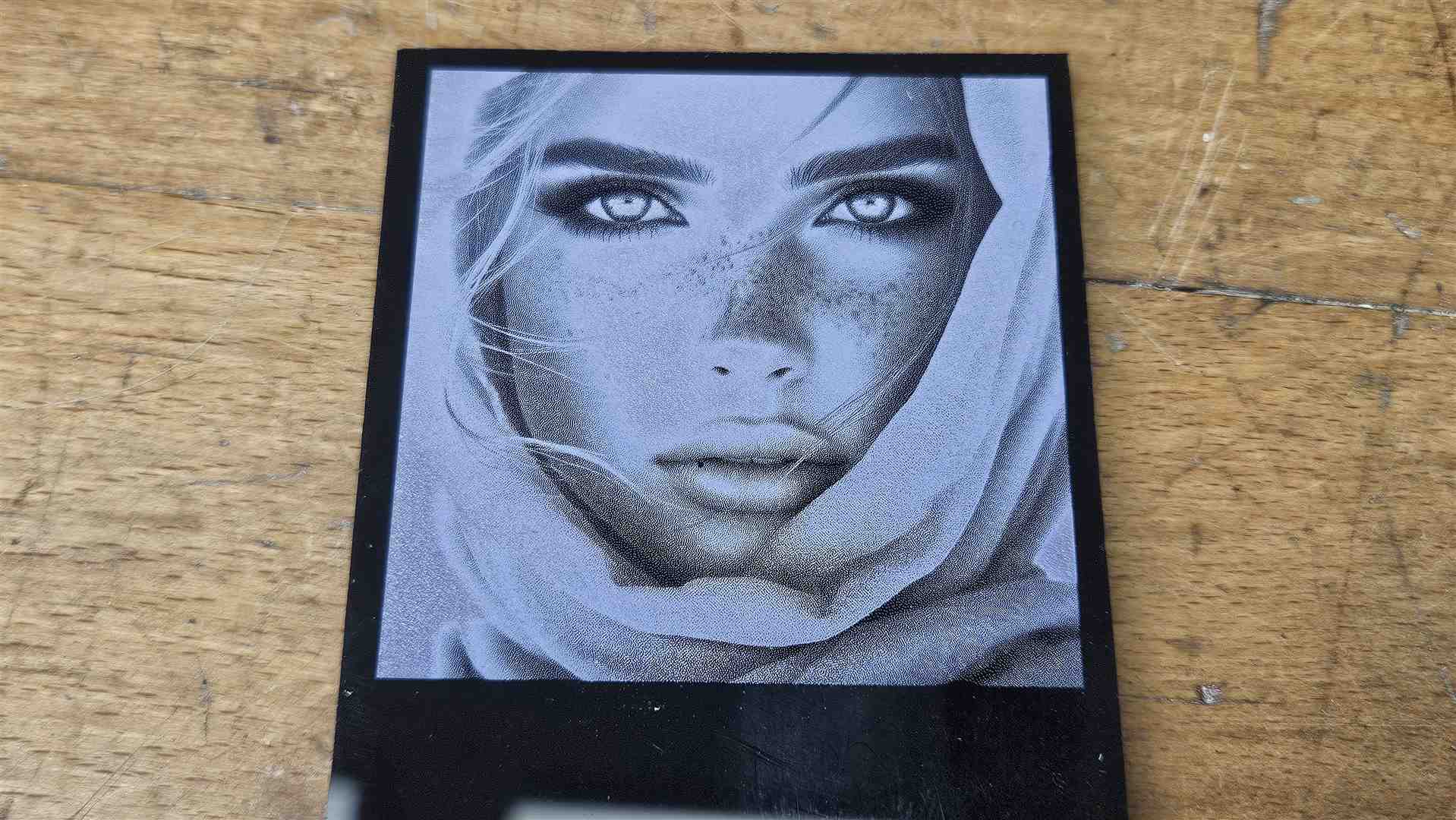

– Alu Visitenkarte Foto Gravur: Zeilenintervall 0,0635  – 40 KHz, Speed 200mm/s, Puls: 12ns, 180 Grad, Javis, negativ

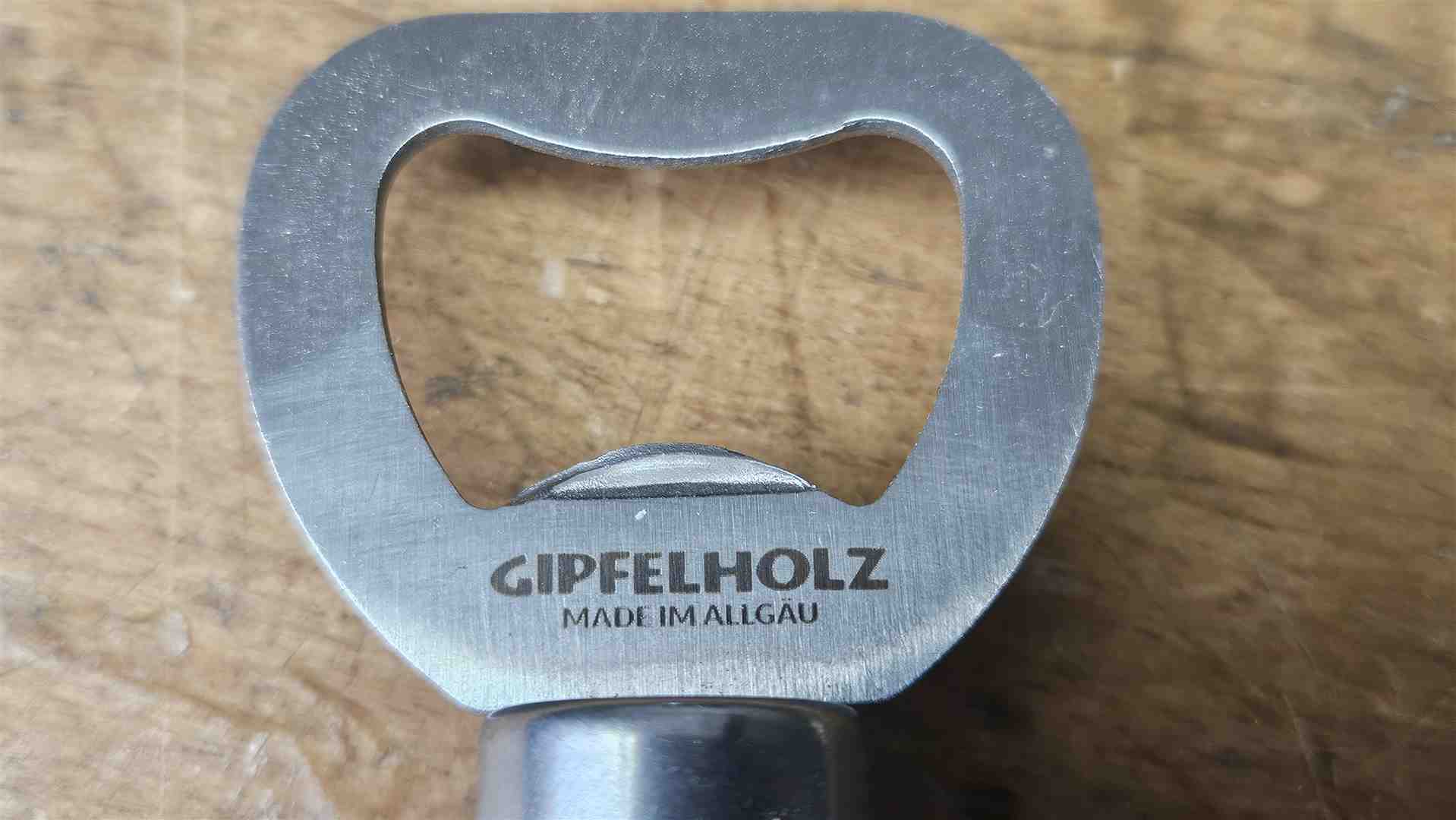

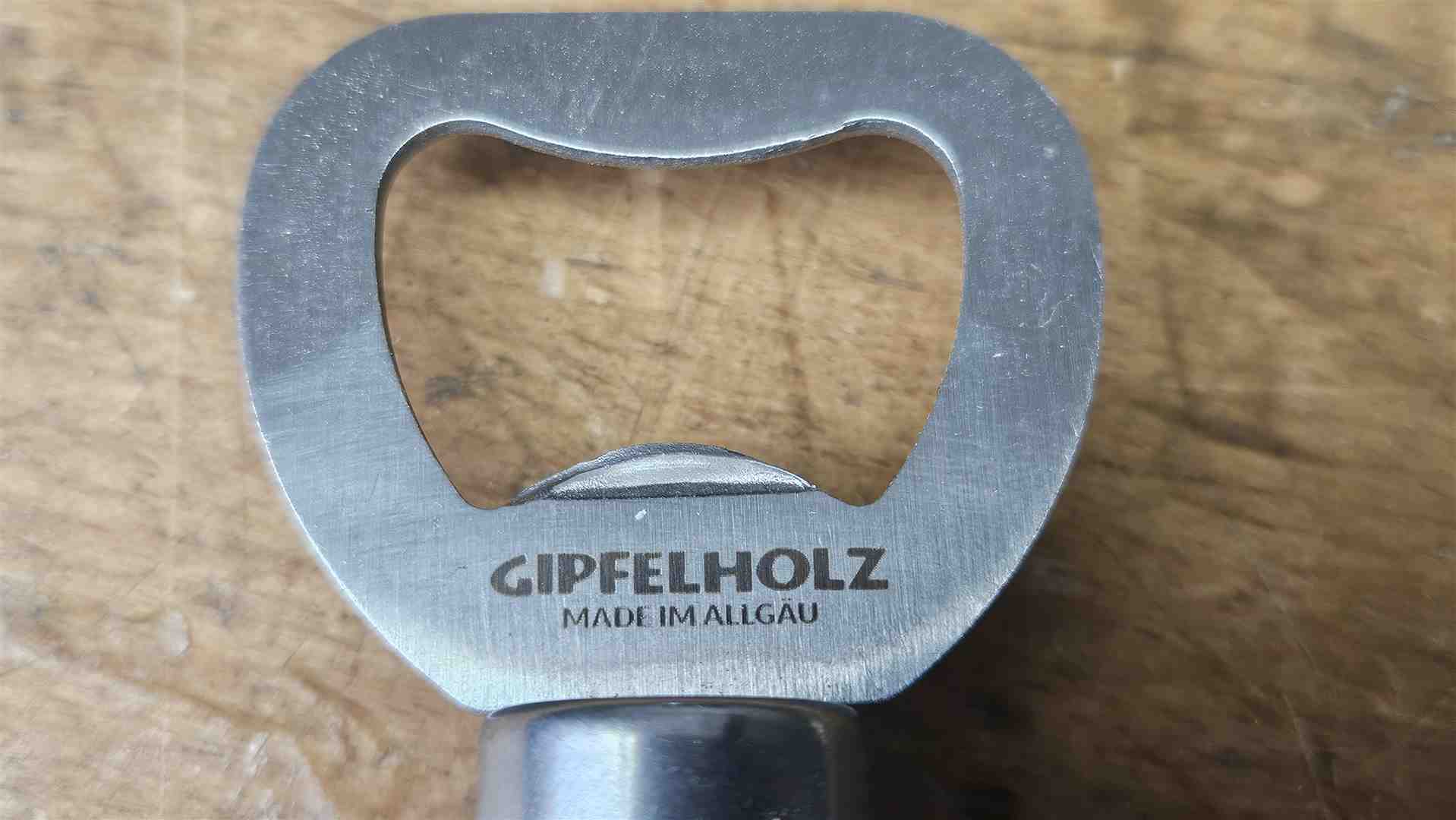

– Flaschenöffner Edelstahl: Zeilenintervall 0,03 – 40 KHz, Speed 500mm/s, Puls: 1ns, 0 Grad, Javis

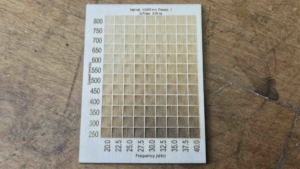

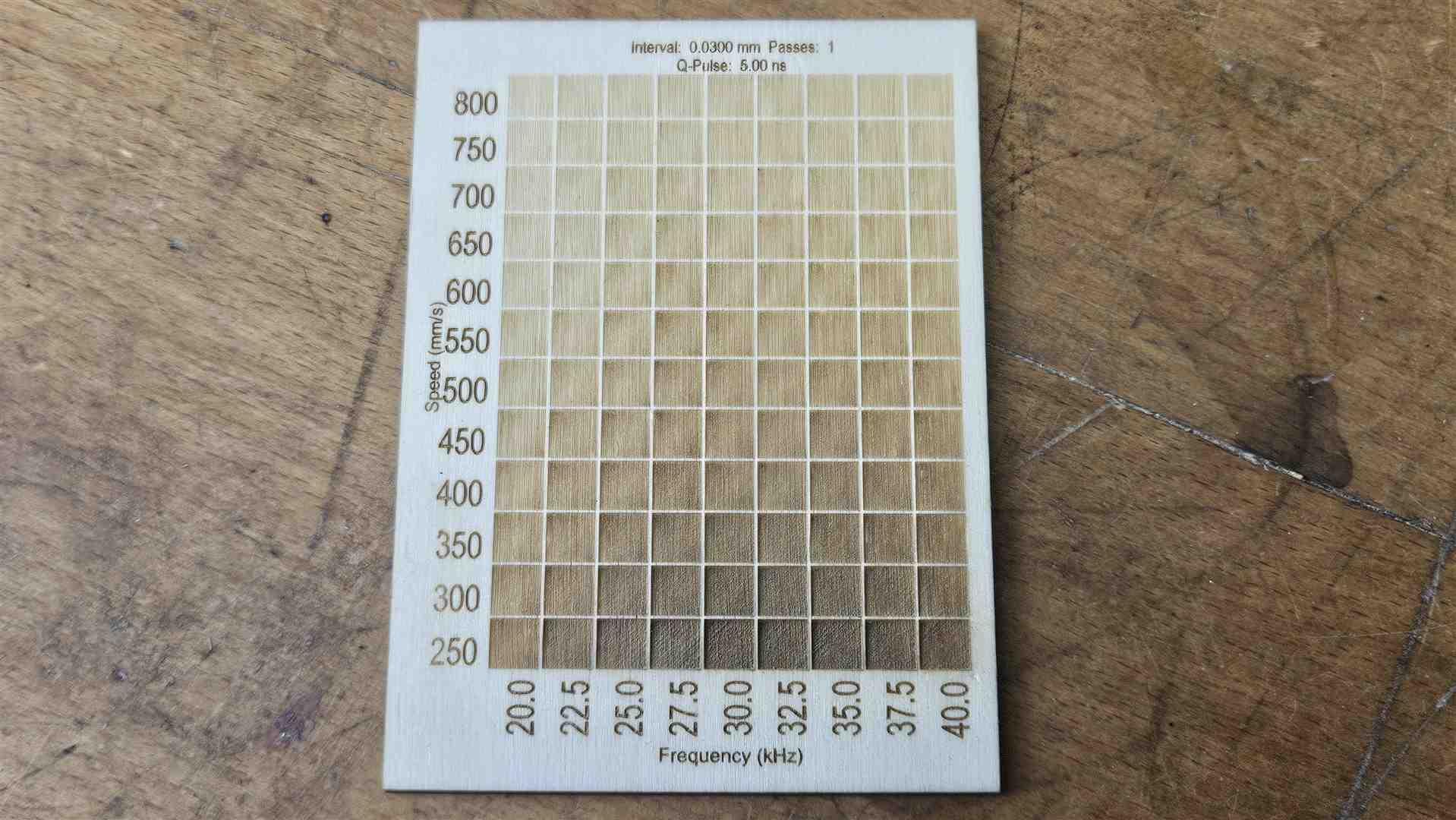

– Speedtest Pappel Sperrholz:   Zeilenintervall 0,03  – 20-40 KHz, Speed 250-800mm/s, Puls: 5ns

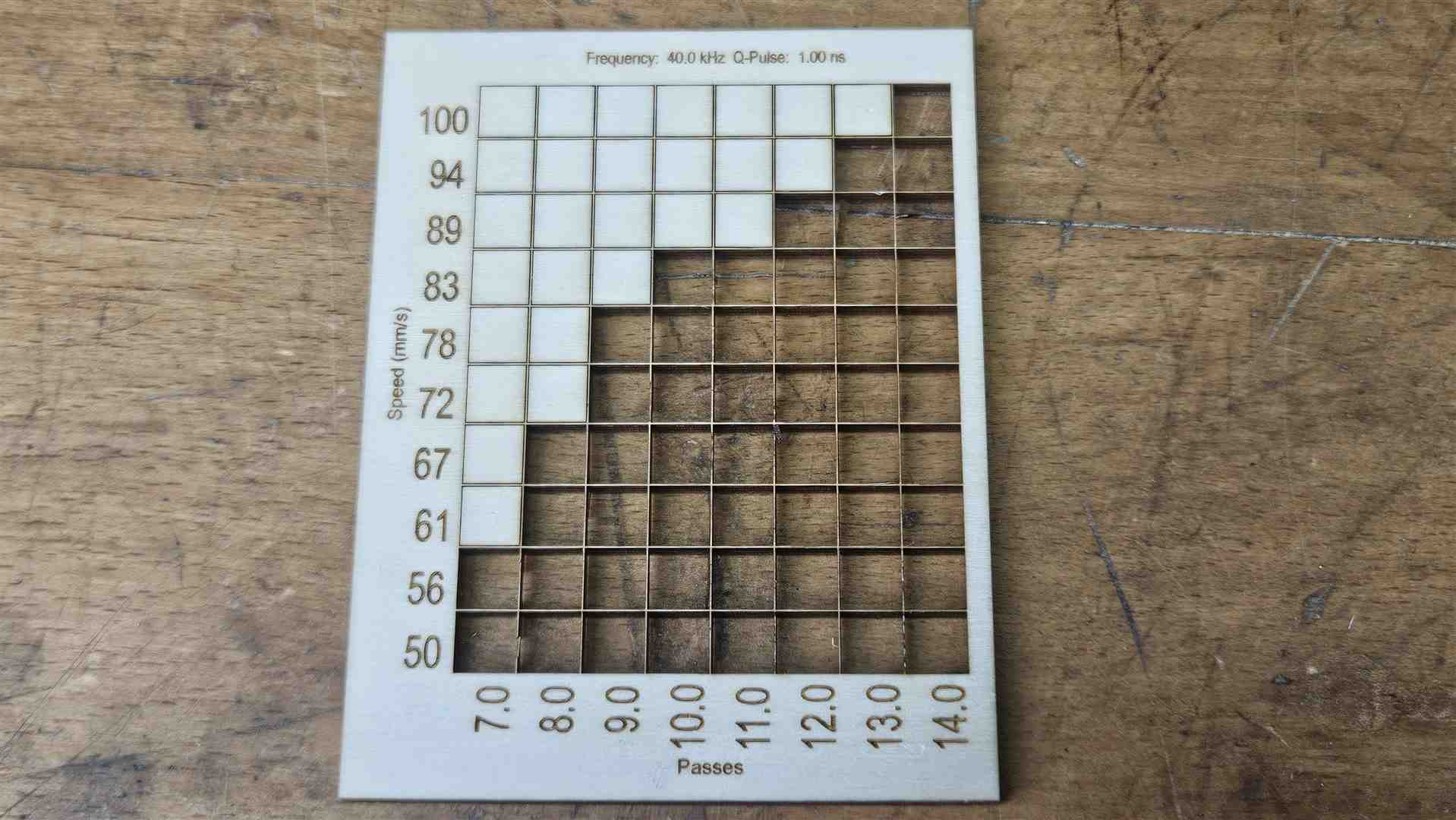

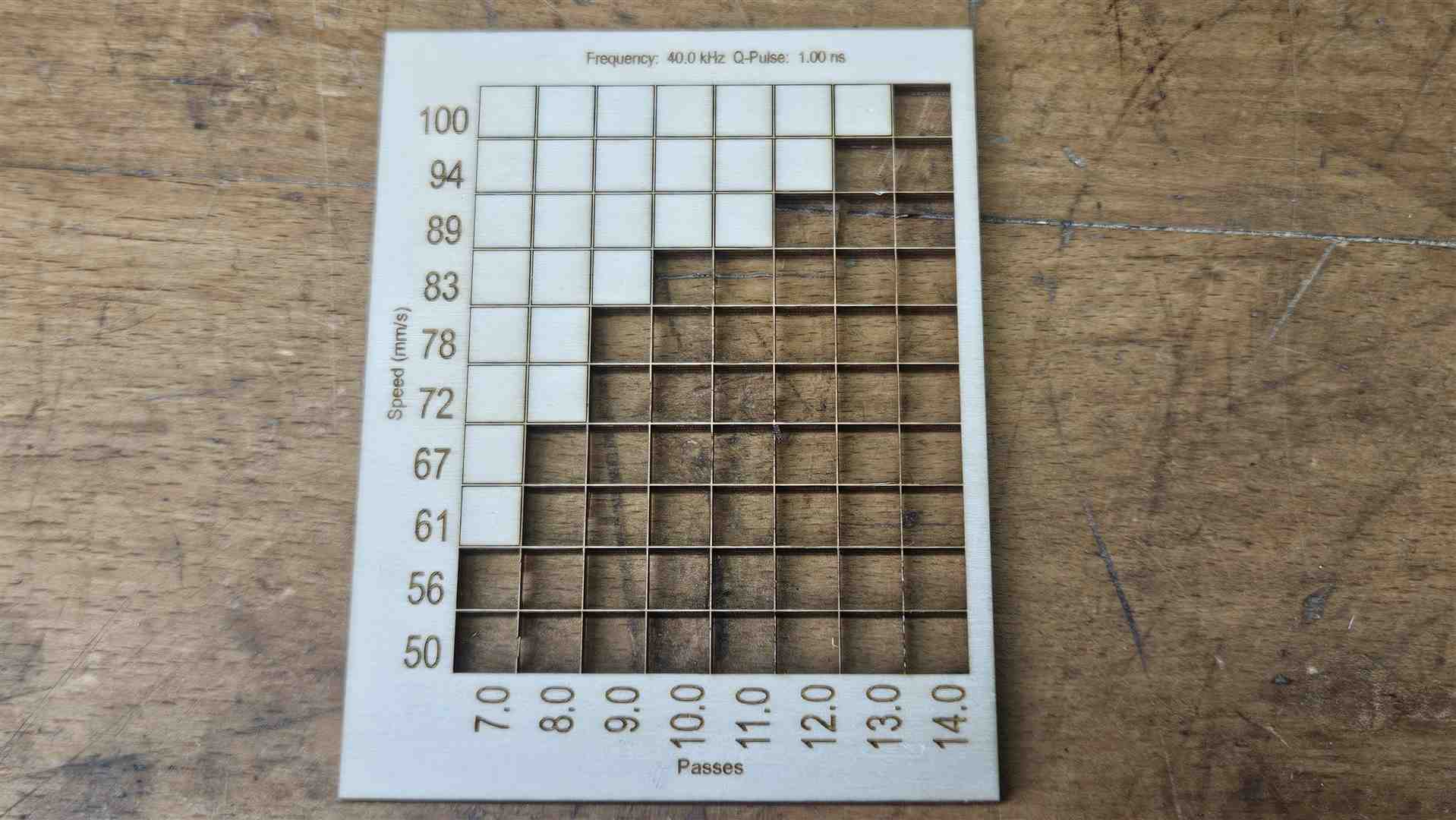

– Schnitttest 4mm Pappel Sperrholz: Durchgänge 7-14,   40 KHz, Speed 50-100mm/s, Puls: 1ns

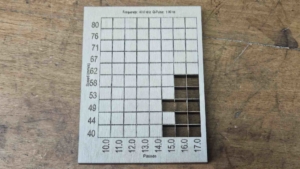

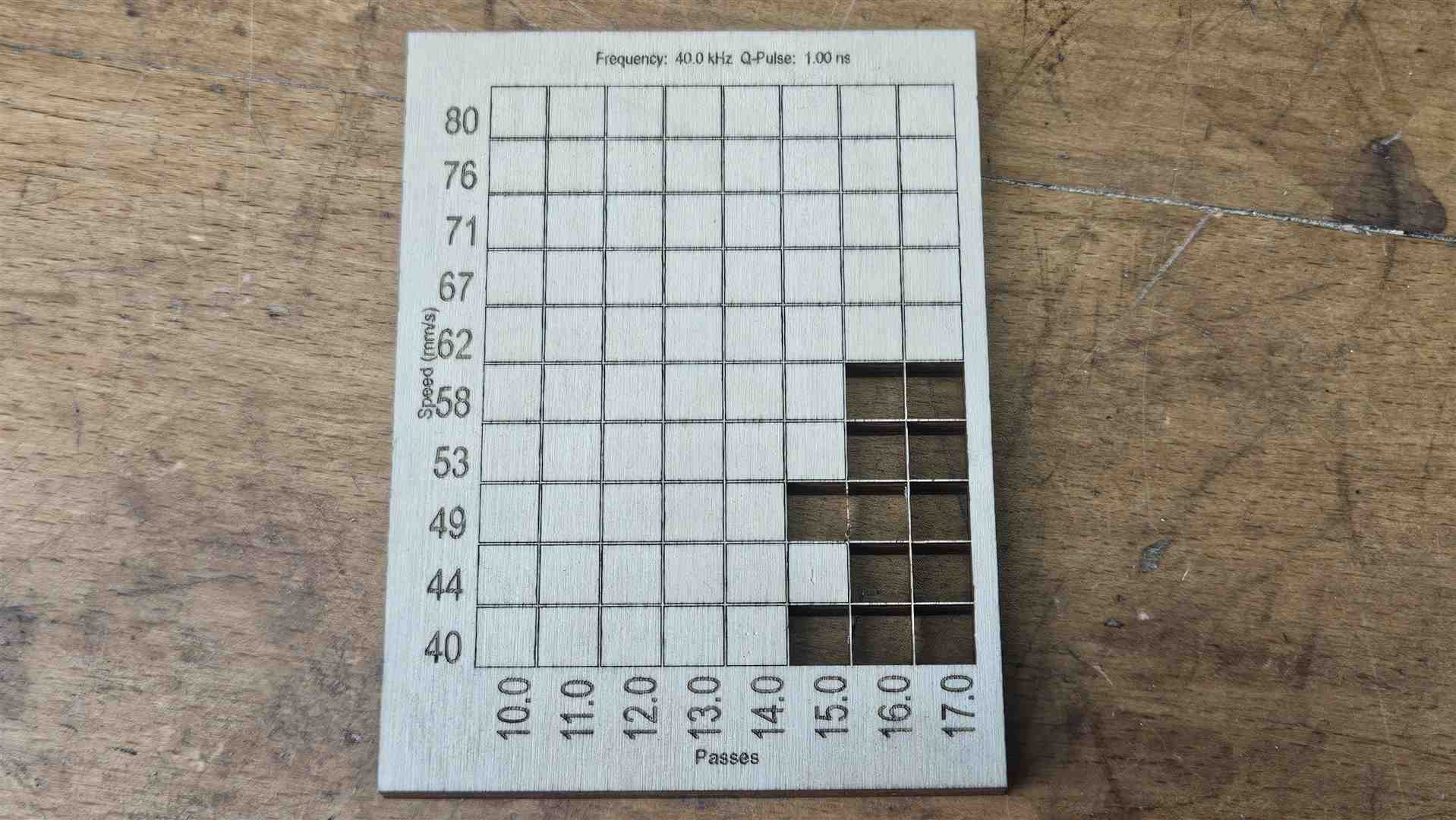

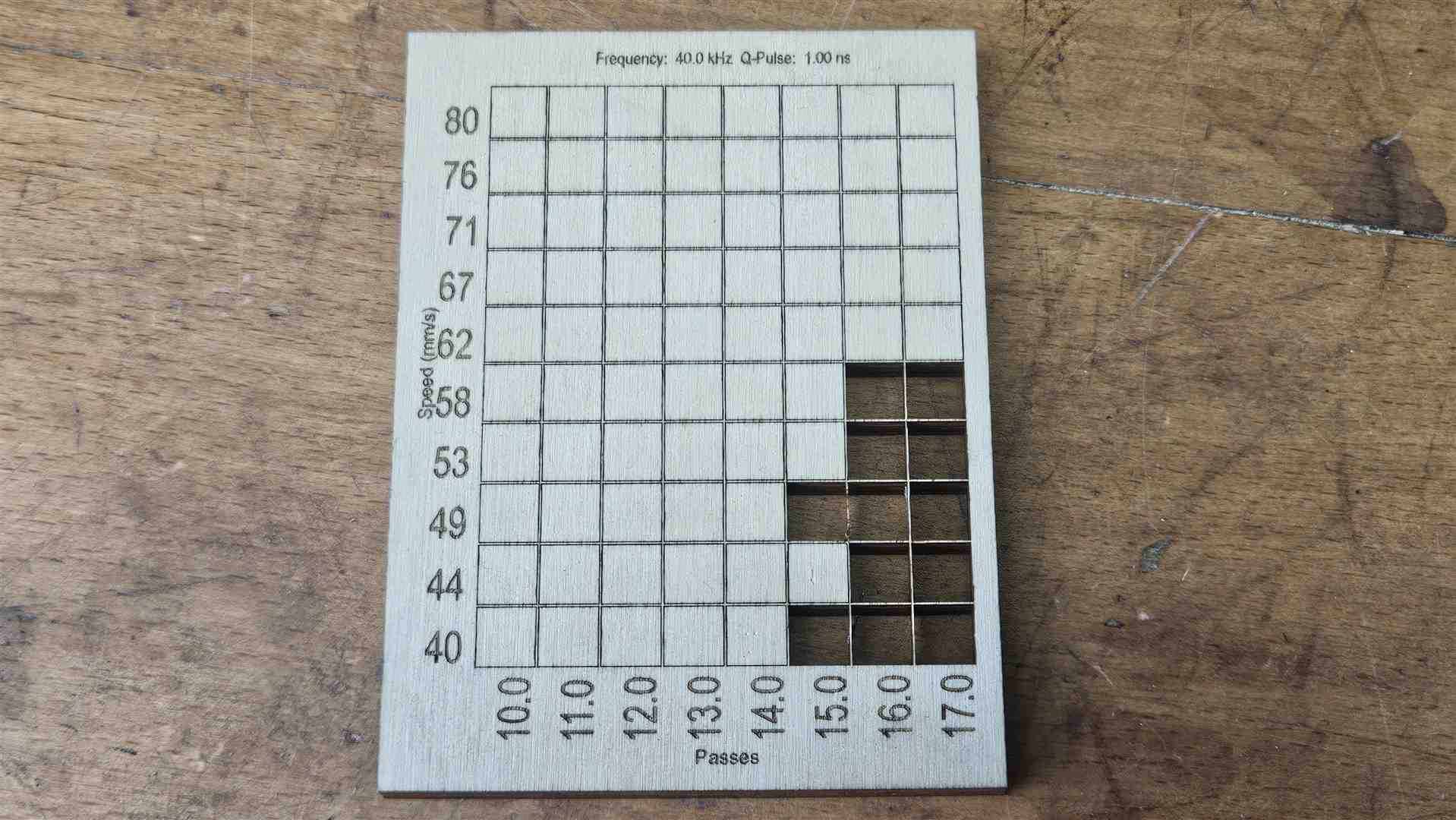

– Schnitttest 8mm Pappel Sperrholz: Durchgänge 10-17,   40 KHz, Speed 40-80mm/s, Puls: 1ns





 – Apfel Gravur:  Zeilenintervall 0,03 – 10 KHz, Speed 1000mm/s, Puls: 1ns, 45 Grad, 4 Durchg.

– Banane  – Zeilenintervall 0,03 – 10 KHz, Speed 1000mm/s, Puls: 1ns, 45 Grad, 4 Durchg.

– Brötchen – Zeilenintervall 0,03 – 30 KHz, Speed 800mm/s, Puls: 1ns, 90 Grad, 1 Durchg.

– Keks – Zeilenintervall 0,03 – 30 KHz, Speed 800mm/s, Puls: 1ns, 90 Grad, 1 Durchg.

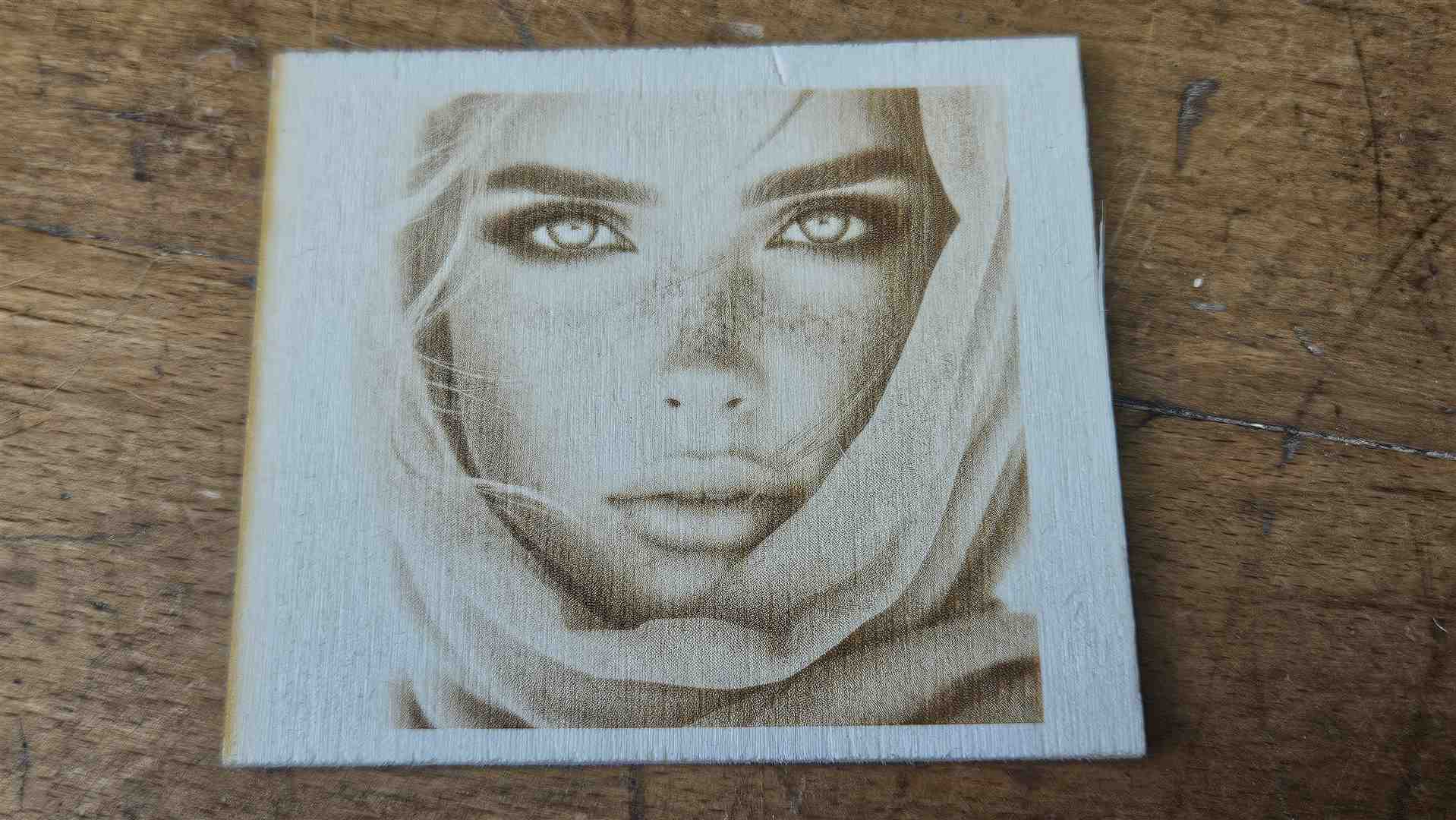

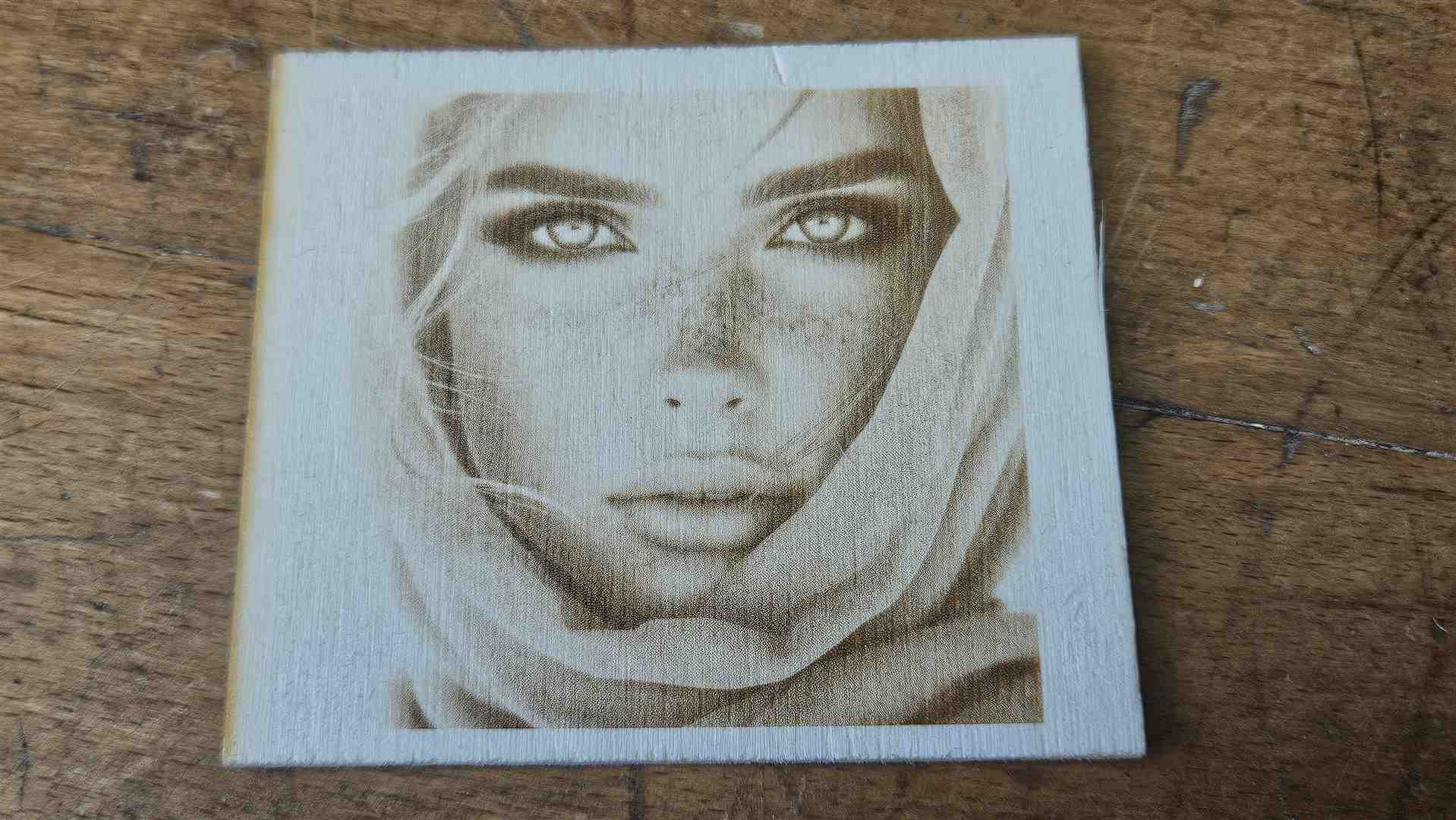

– Foto auf Holz Gravur:  Zeilenintervall 0,0635 – 40 KHz, Speed 200mm/s, Puls: 5ns, 180 Grad, Javis

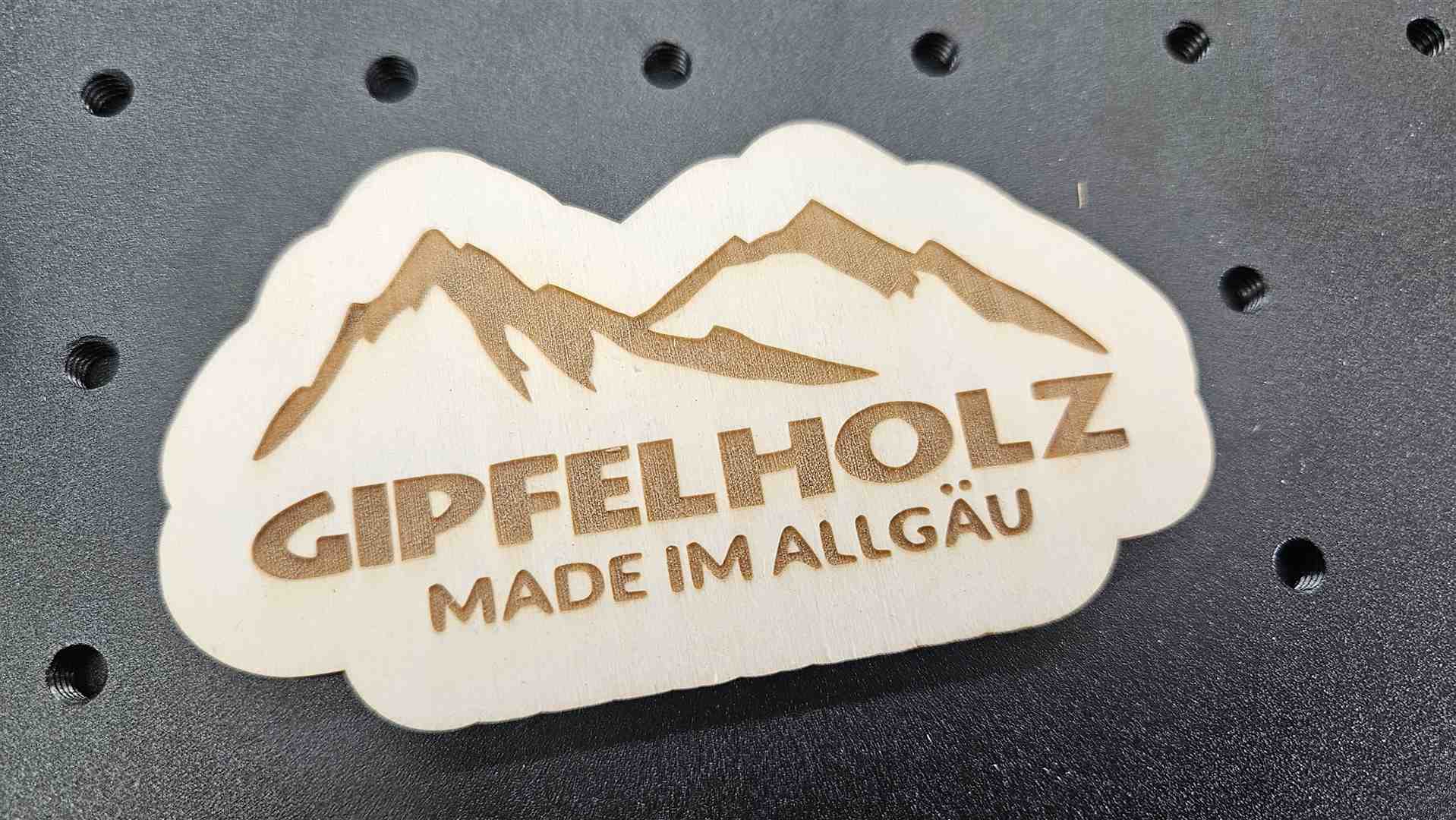

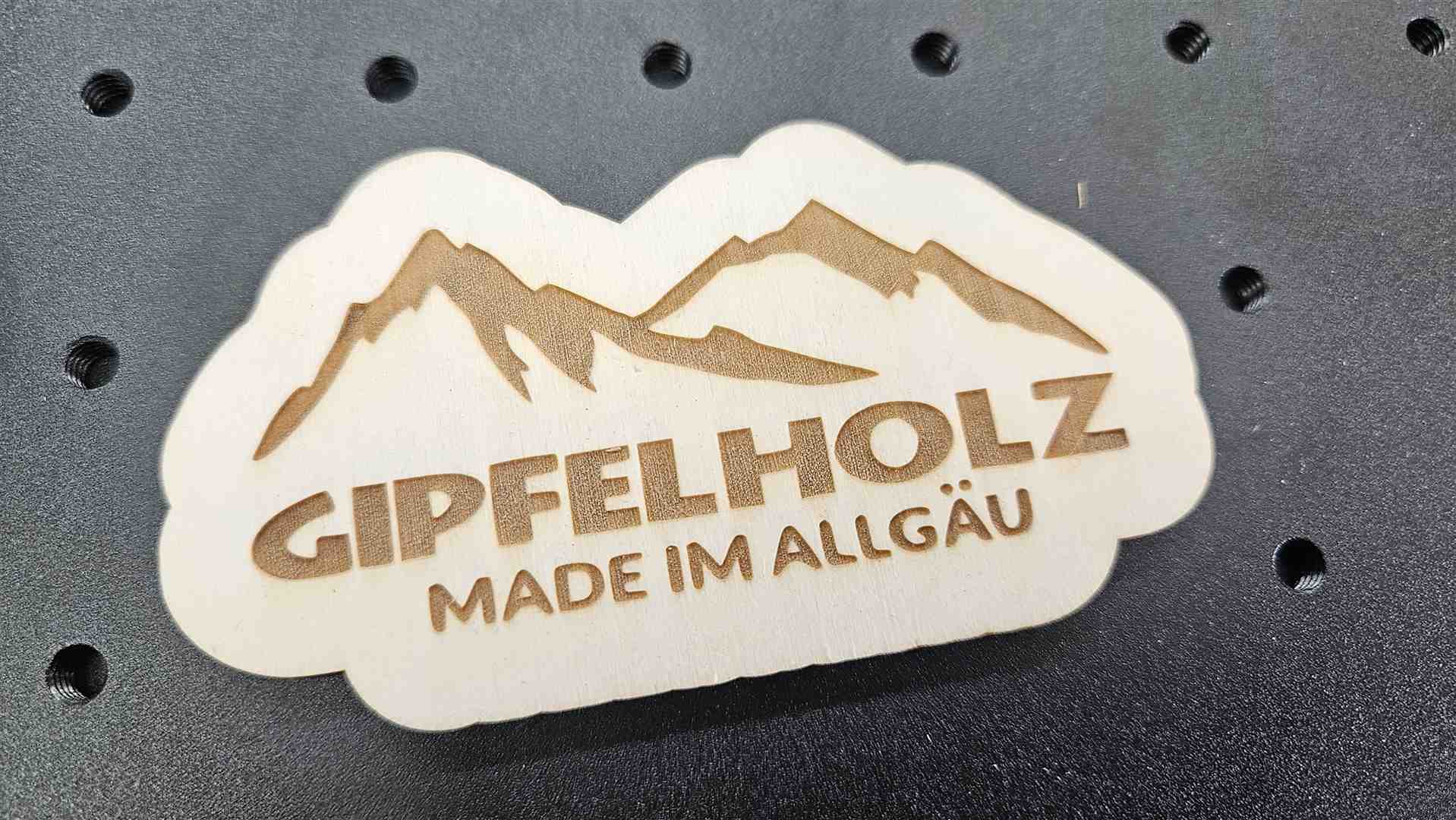

– Logo auf Pappel – Zeilenintervall 0,06 – 40 KHz, Speed 250mm/s, Puls: 1ns, 0 Grad,

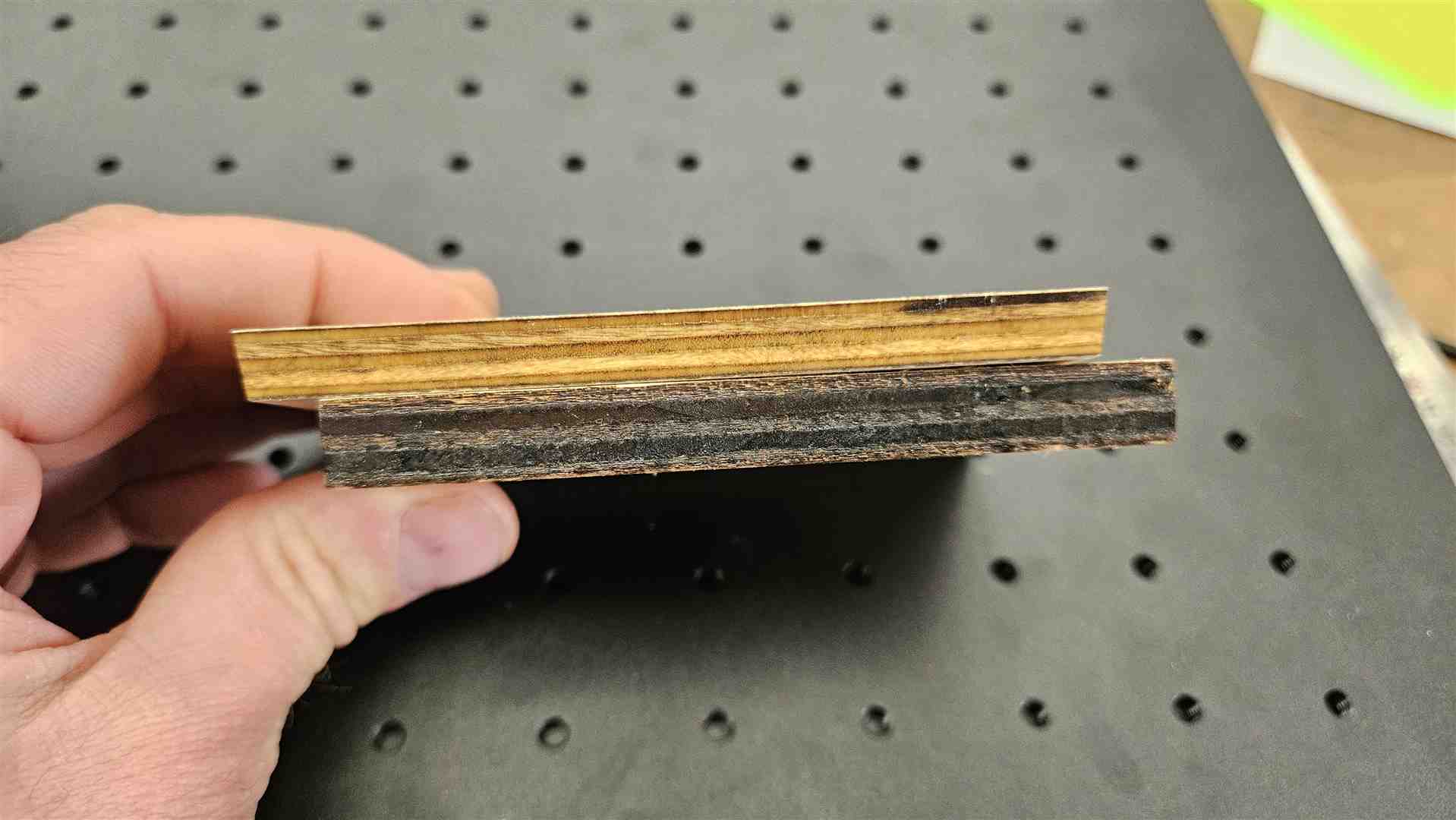

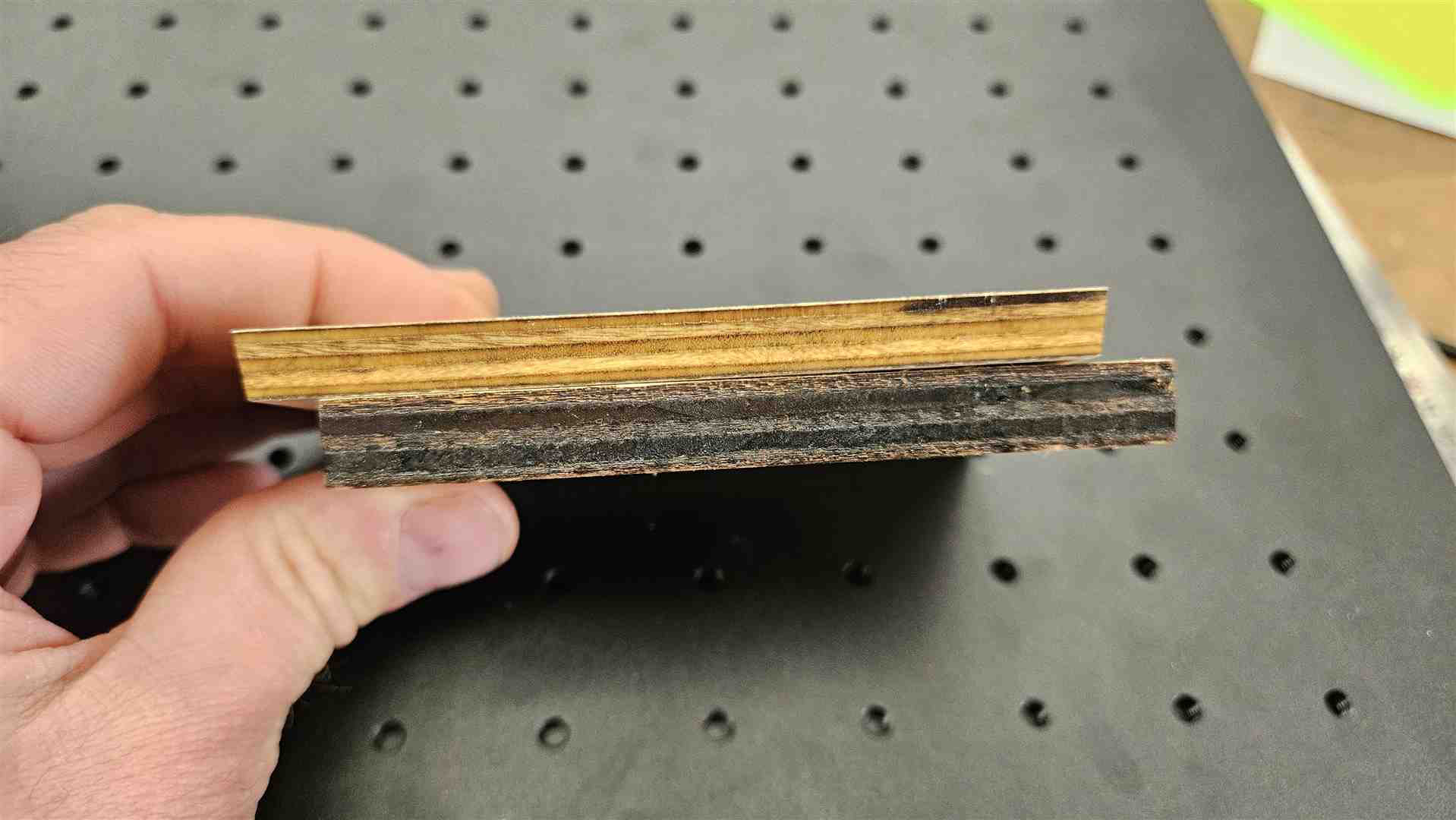

– Vergleich Holz Schnitt 8mm: Oben UV Laser – unten Diodenlaser

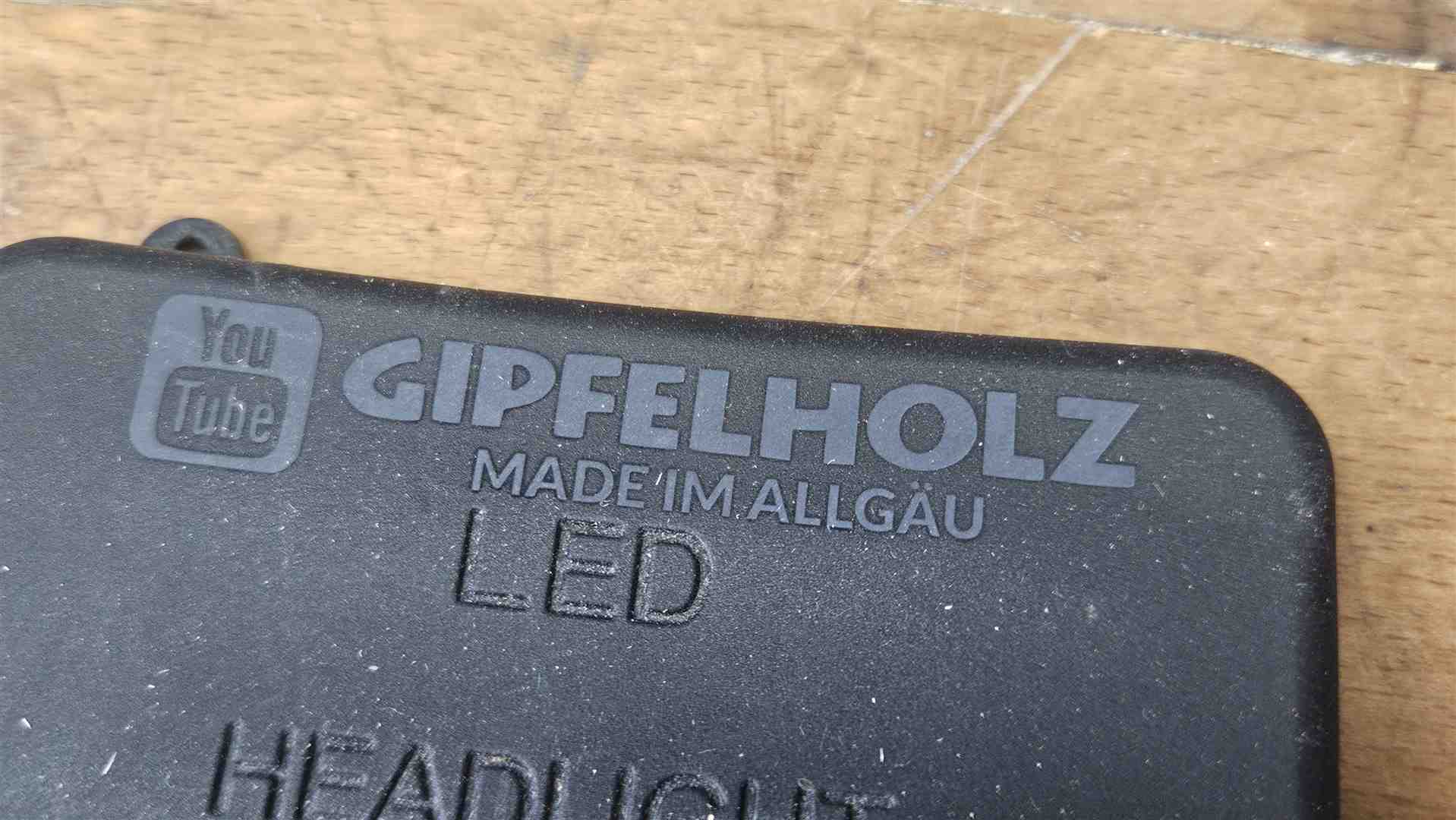

– Logo auf Netzteil- Zeilenintervall 0,03 – 10 KHz, Speed 500mm/s, Puls: 1ns, 45Grad,

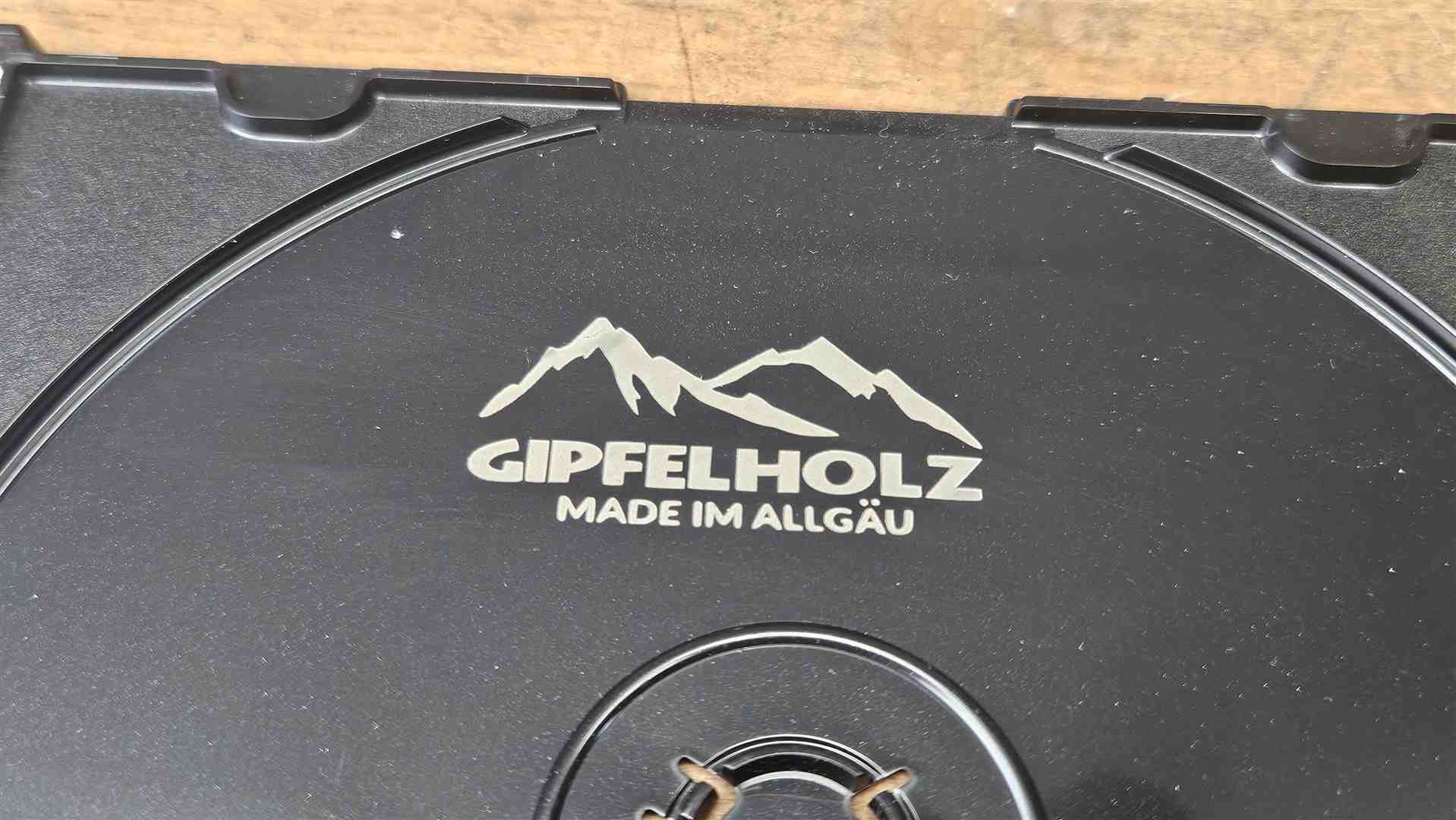

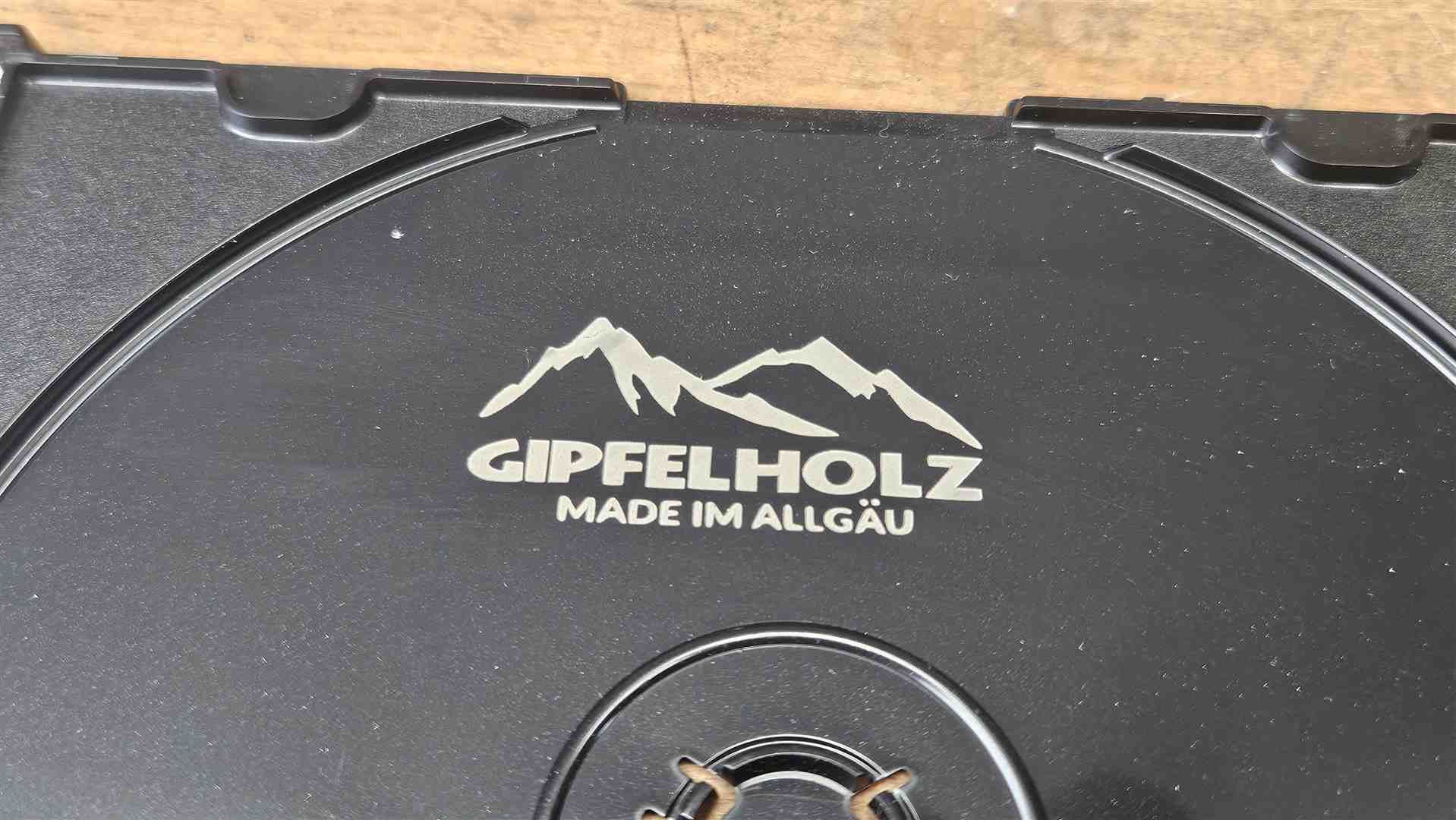

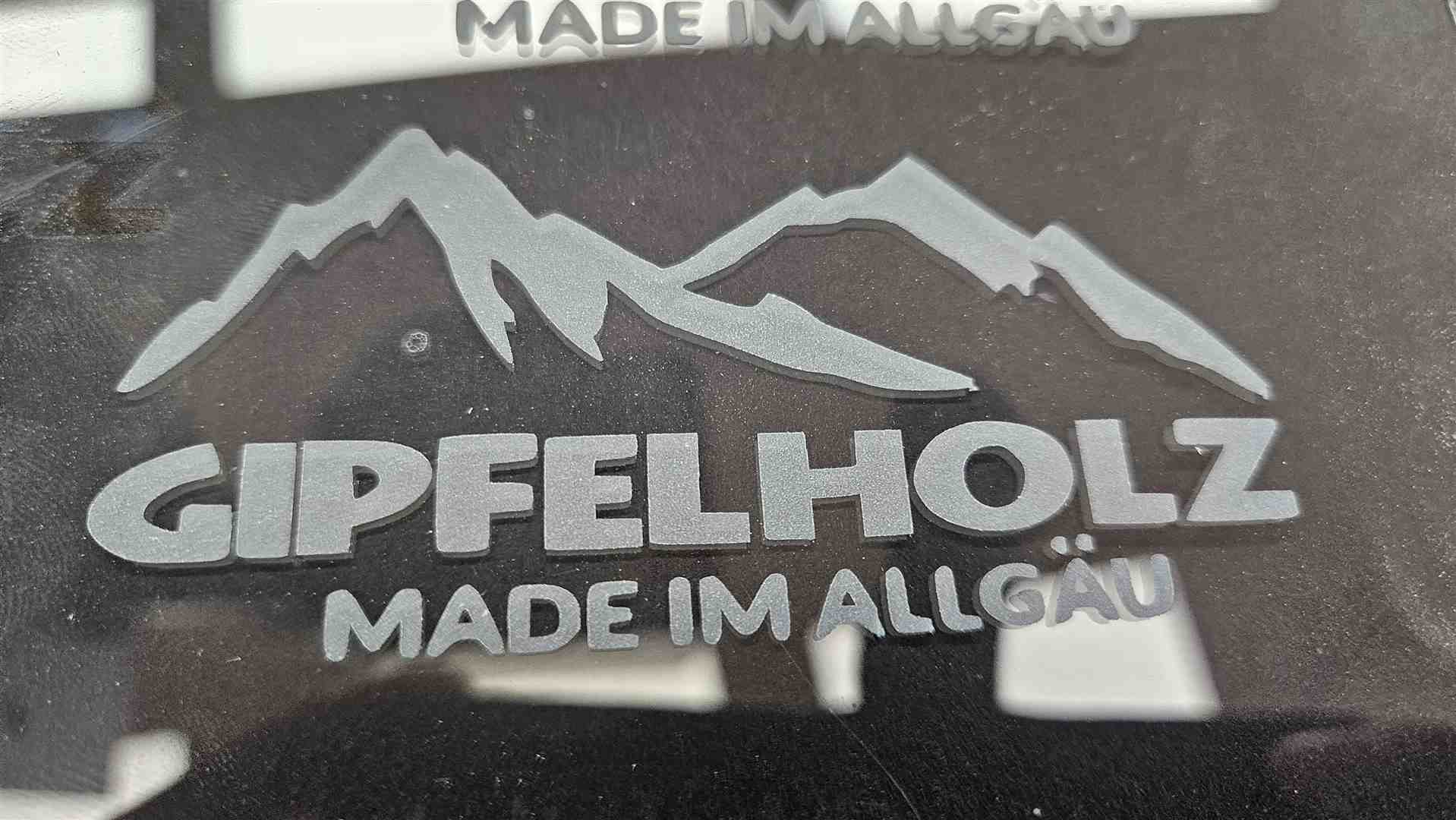

– Logo auf Kunststoff schwarz 0,03 – 10 KHz, Speed 500mm/s, Puls: 1ns, 45Grad,

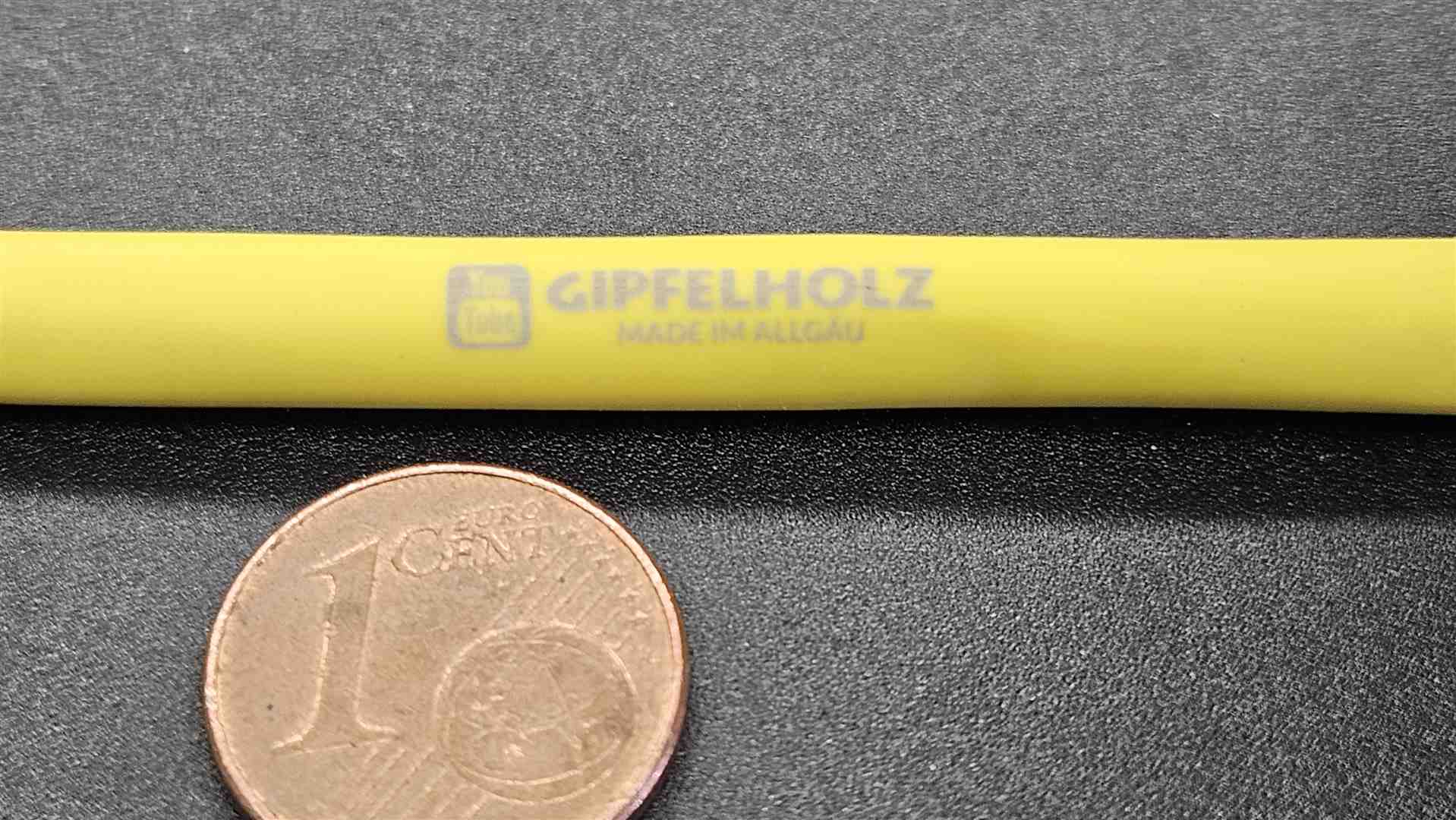

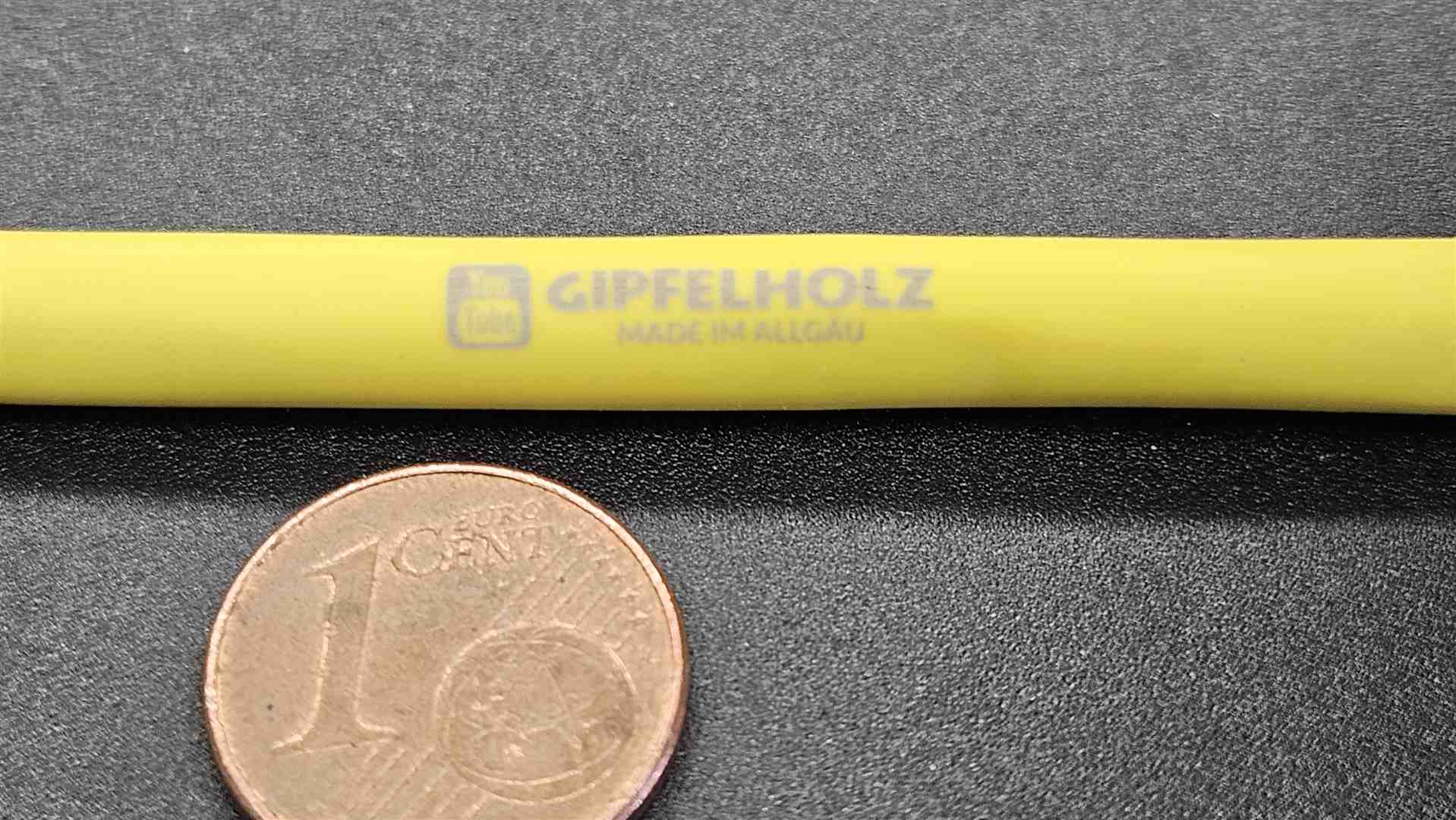

– Logo auf Netzwerkkabel besondere Material- Zeilenintervall 0,03 – 10 KHz, Speed 500mm/s, Puls: 1ns, 45Grad,

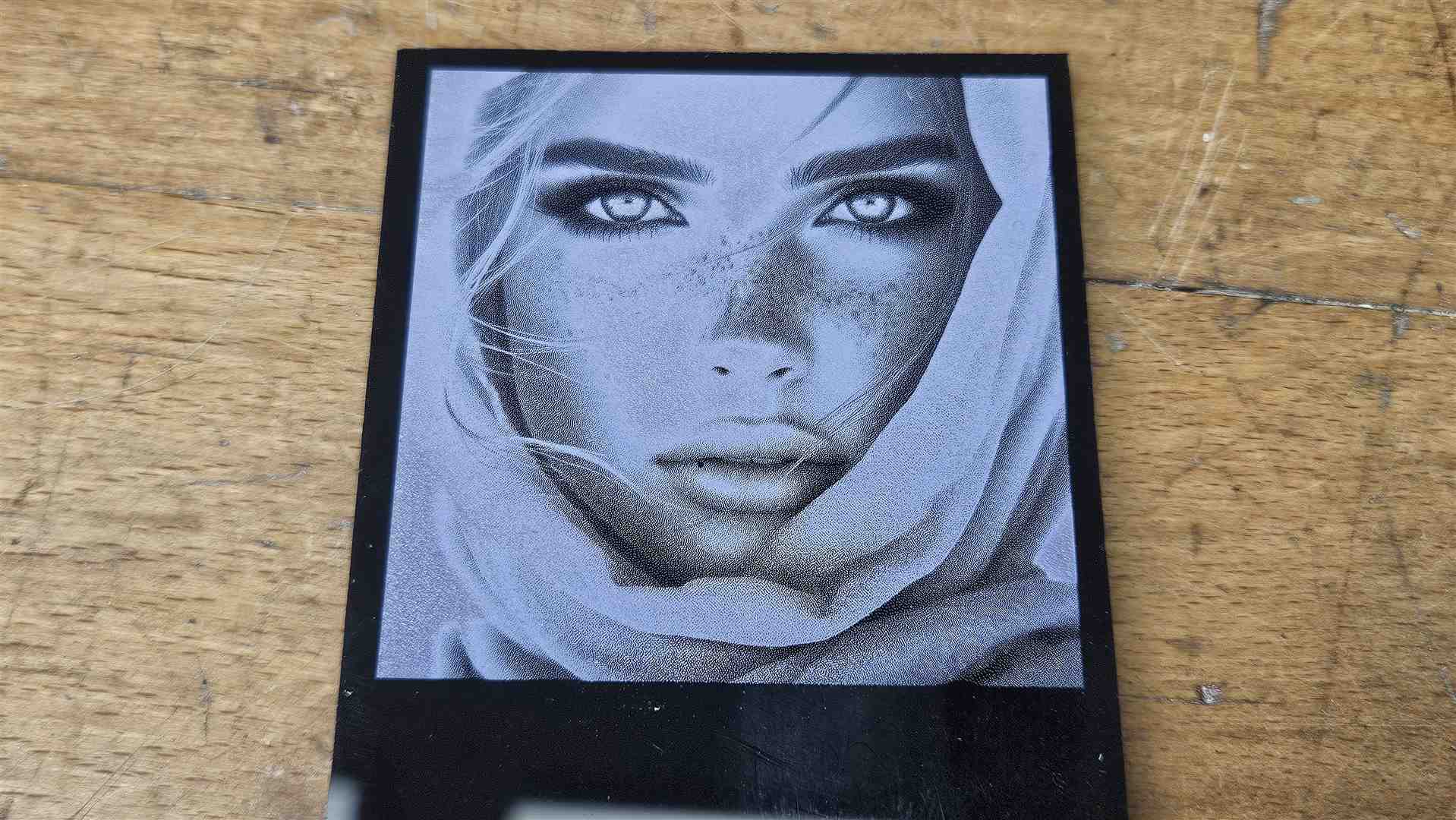

– Foto auf Acryl Gravur:  Zeilenintervall 0,0635 – 40 KHz, Speed 200mm/s, Puls: 1ns, 0 Grad, Javis, negativ

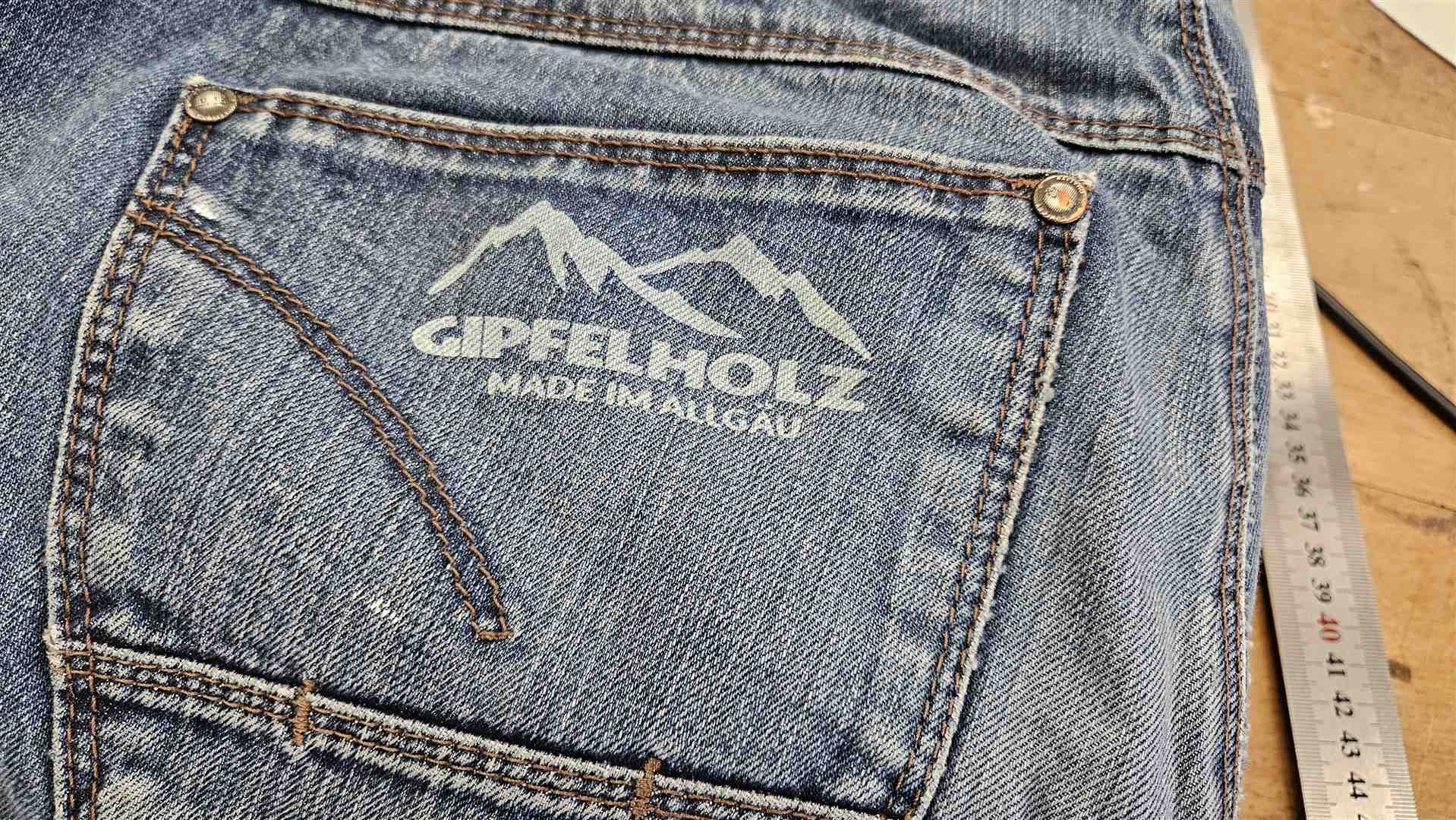

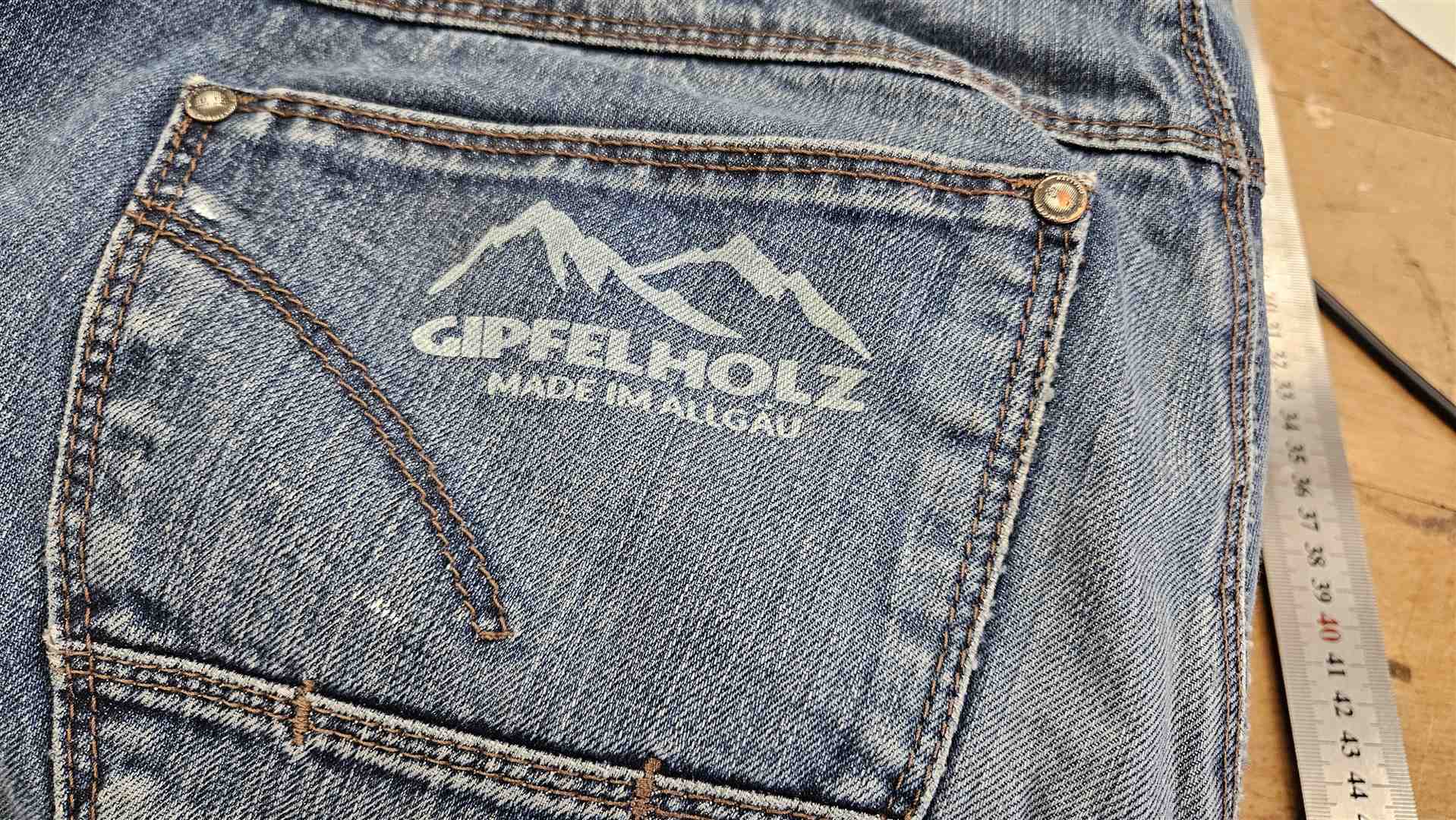

– Jeans Gravur- Zeilenintervall:  0,04 – 20KHz, Speed 1300mm/s, Puls: 4ns, 90Grad,

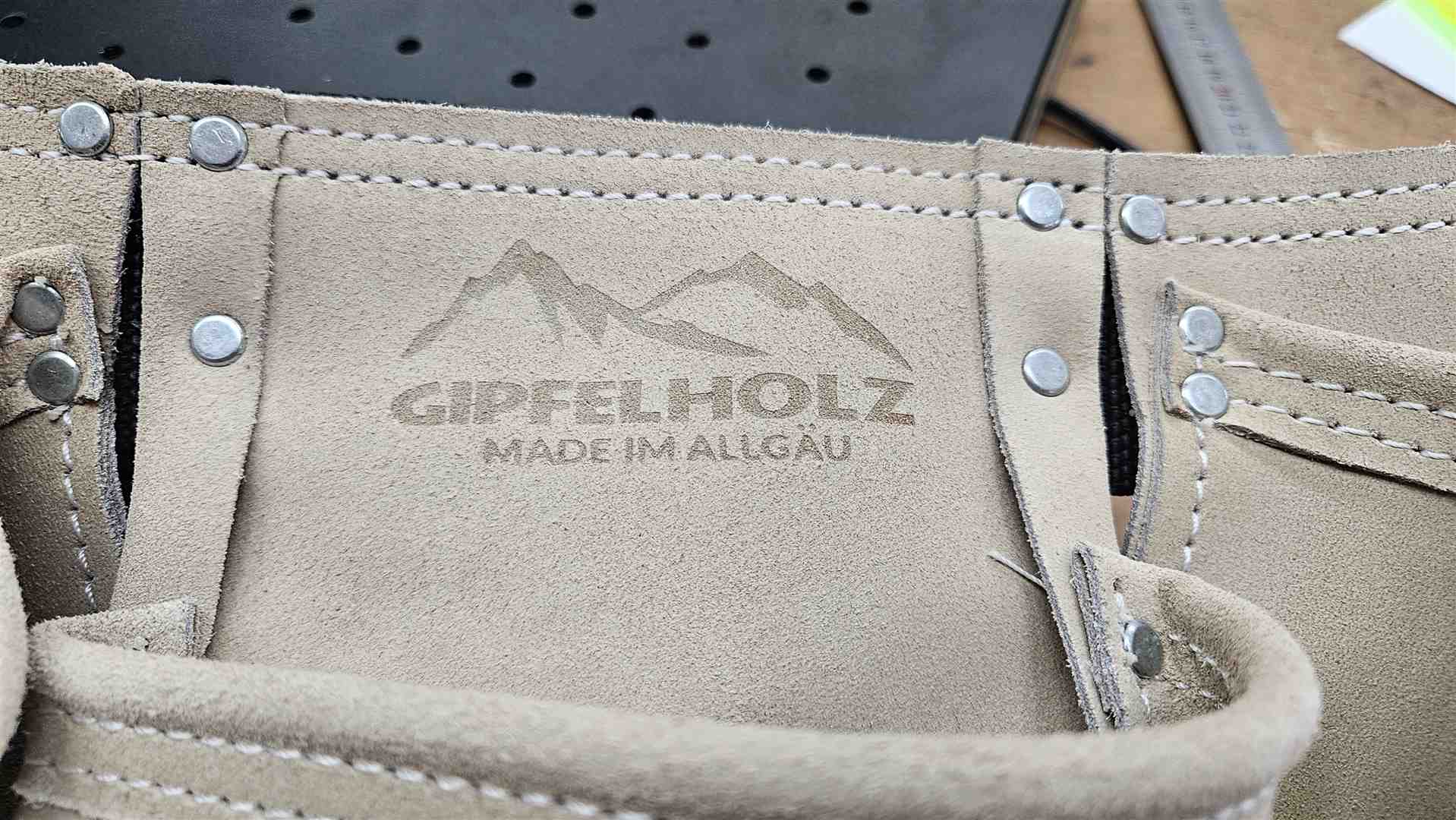

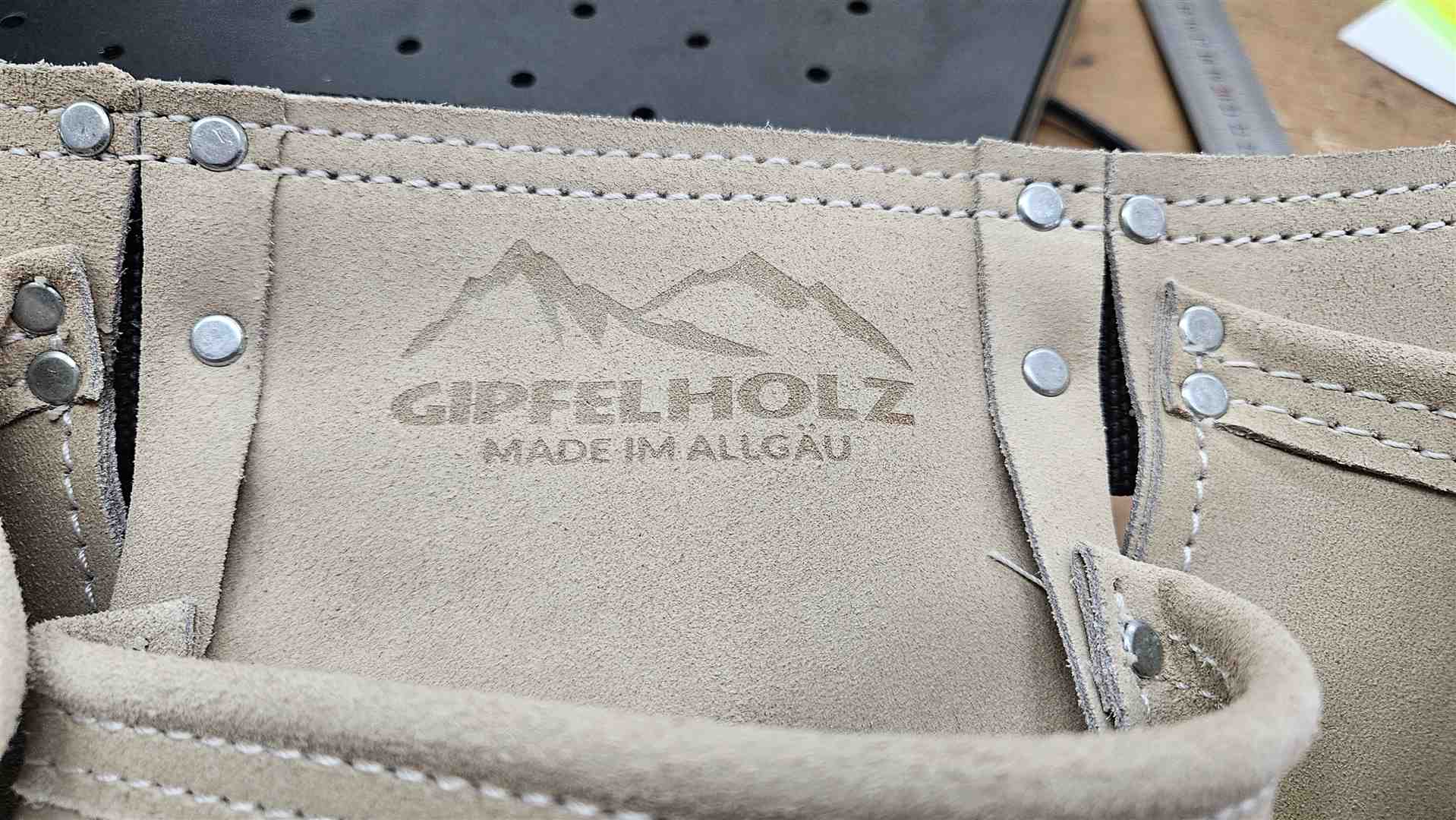

– Echt Leder Gravur : 0,03 – 30 KHz, Speed 1000mm/s, Puls: 5ns, 45Grad, 2 Durchgänge

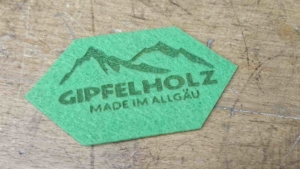

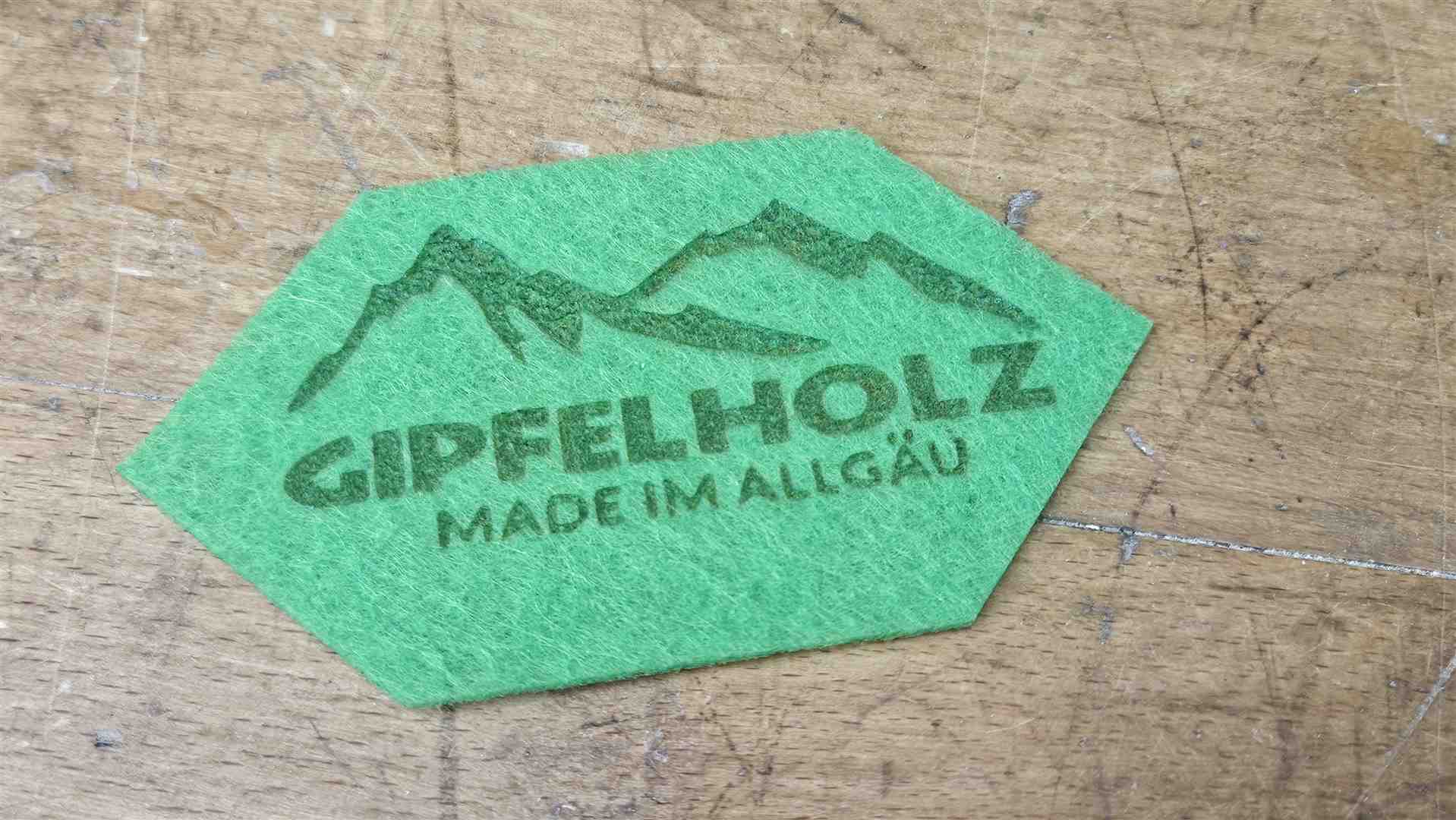

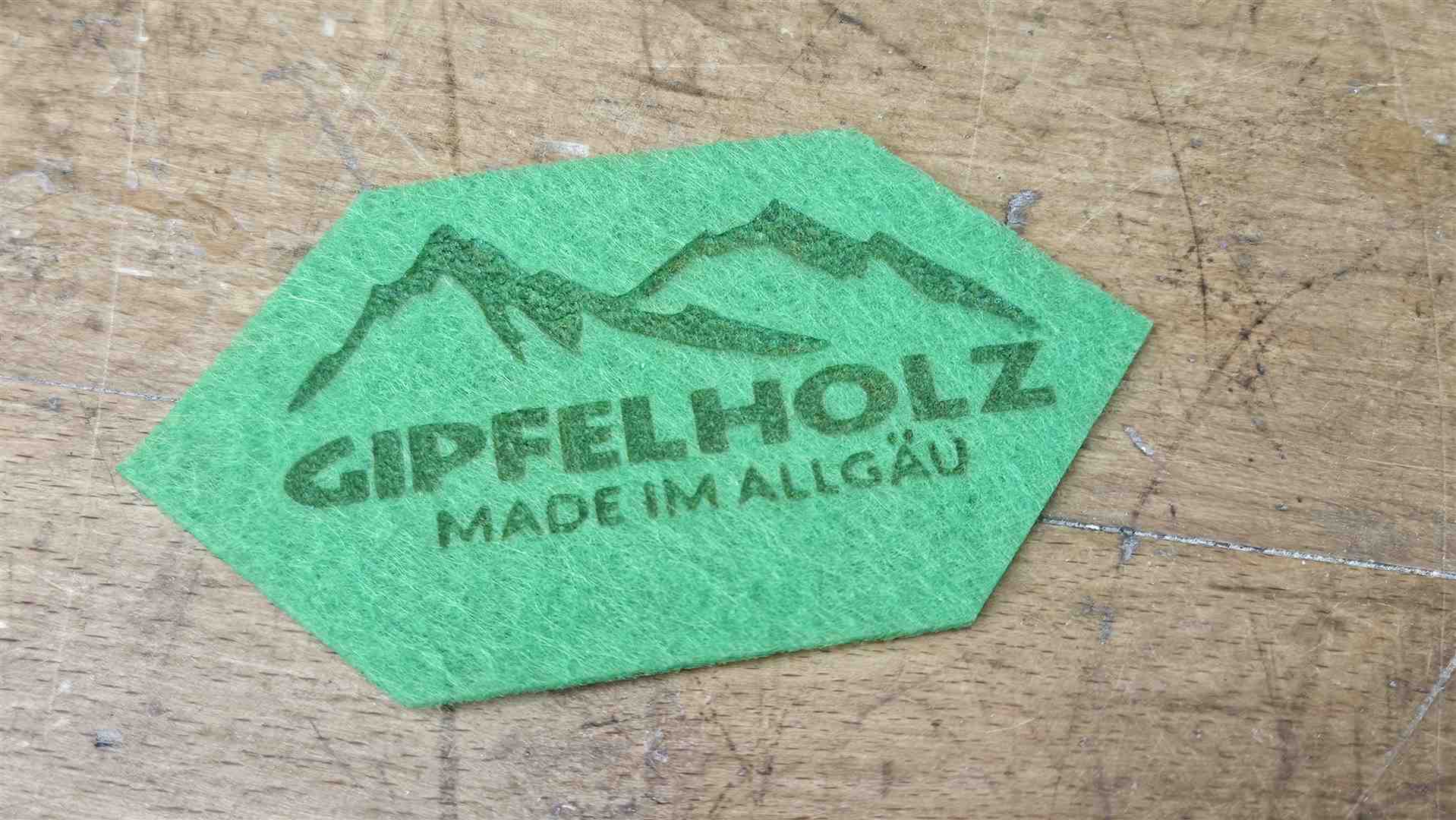

– Filz Gravur und Schnitt- Zeilenintervall 0,03 – 10 KHz, Speed 500mm/s, Puls: 1ns, 45Grad, Schnitt 40 kHz, 100mm/s, 1ns , 2 Durchgänge

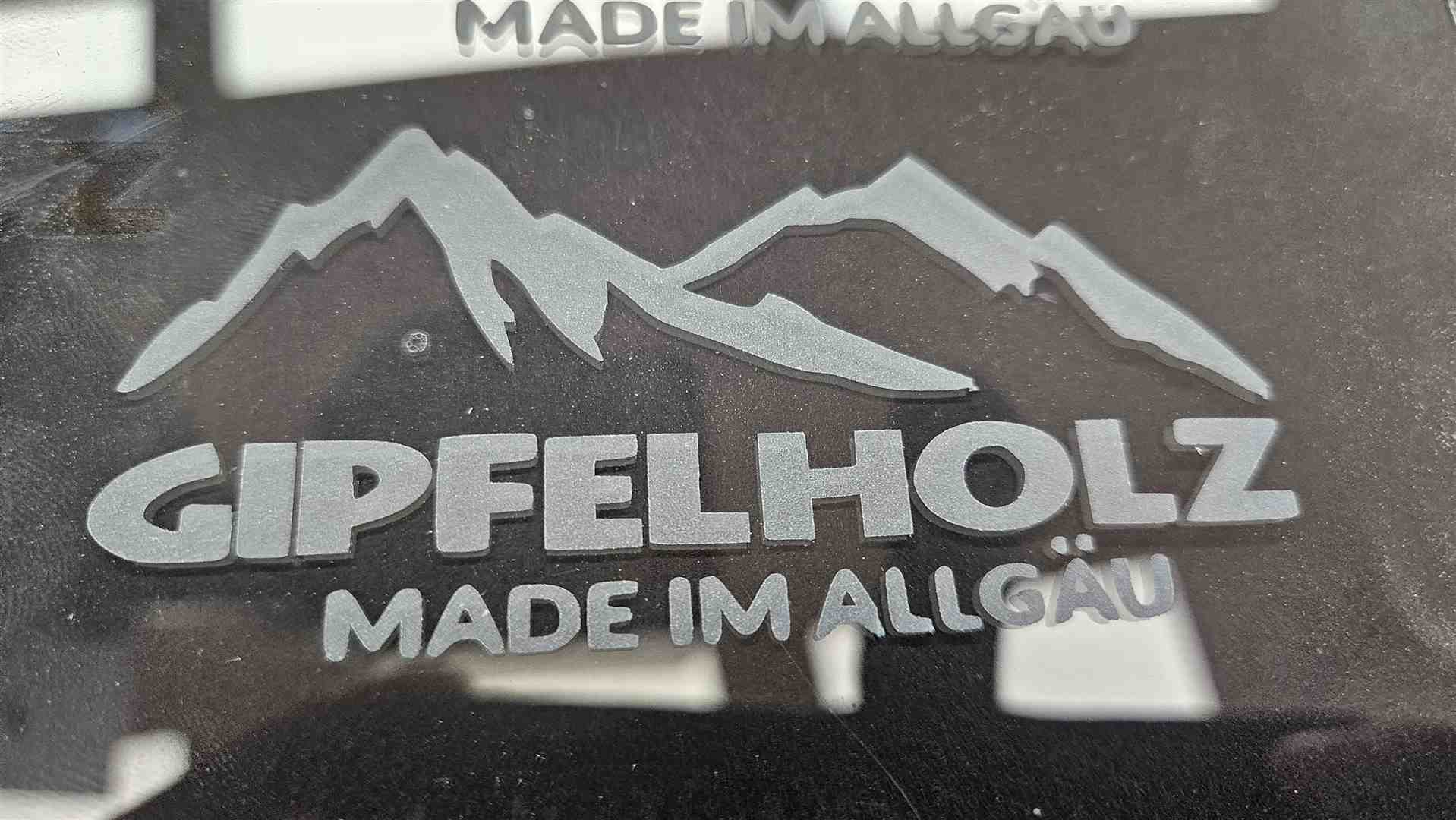

– Glas Gravur- Zeilenintervall:  0,04 – 20KHz, Speed 1300mm/s, Puls: 4ns, 90Grad,

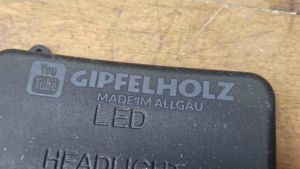

– Gummi Gravur : 0,03 – 30 KHz, Speed 1000mm/s, Puls: 5ns, 45Grad, 2 Durchgänge

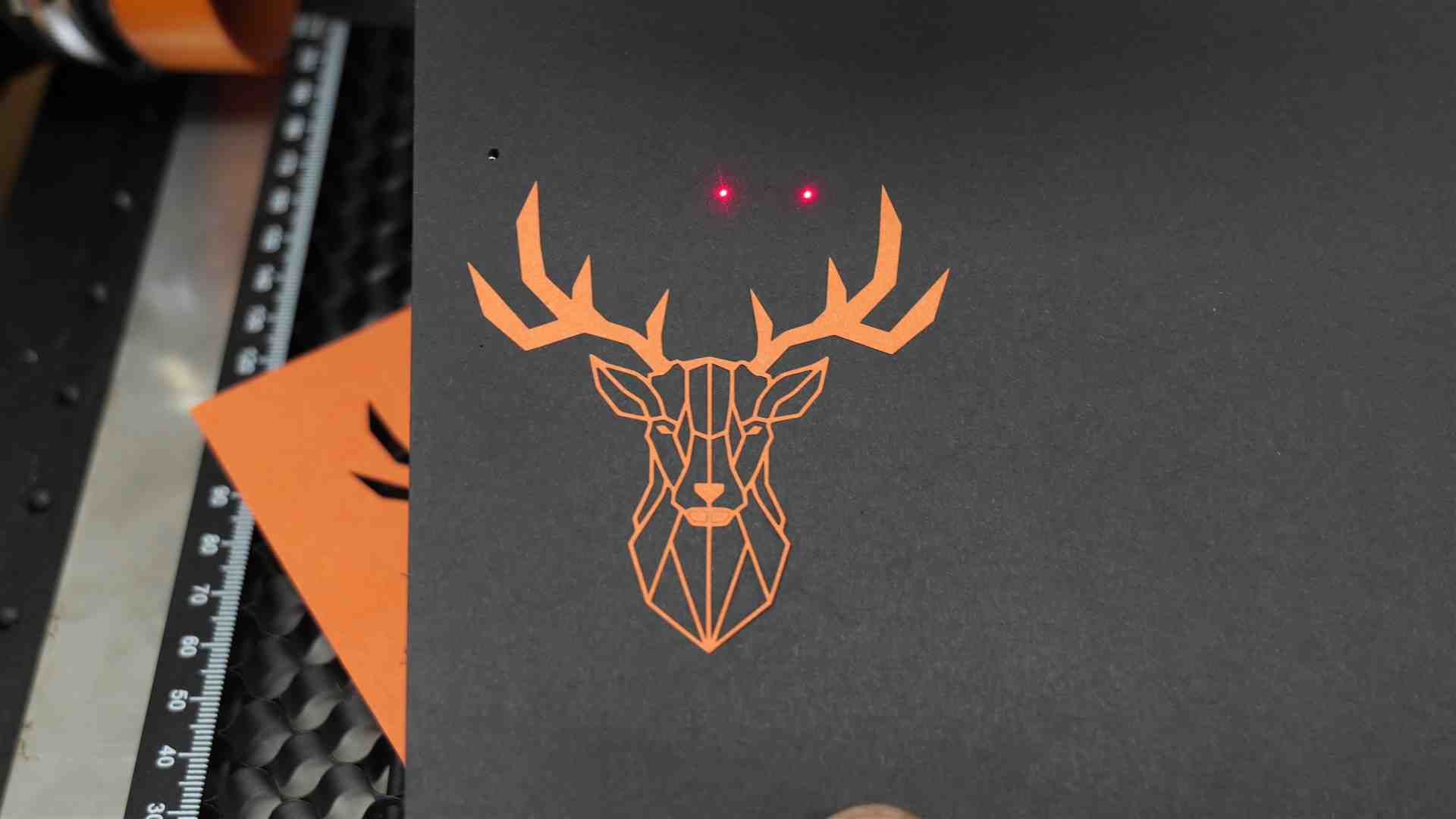

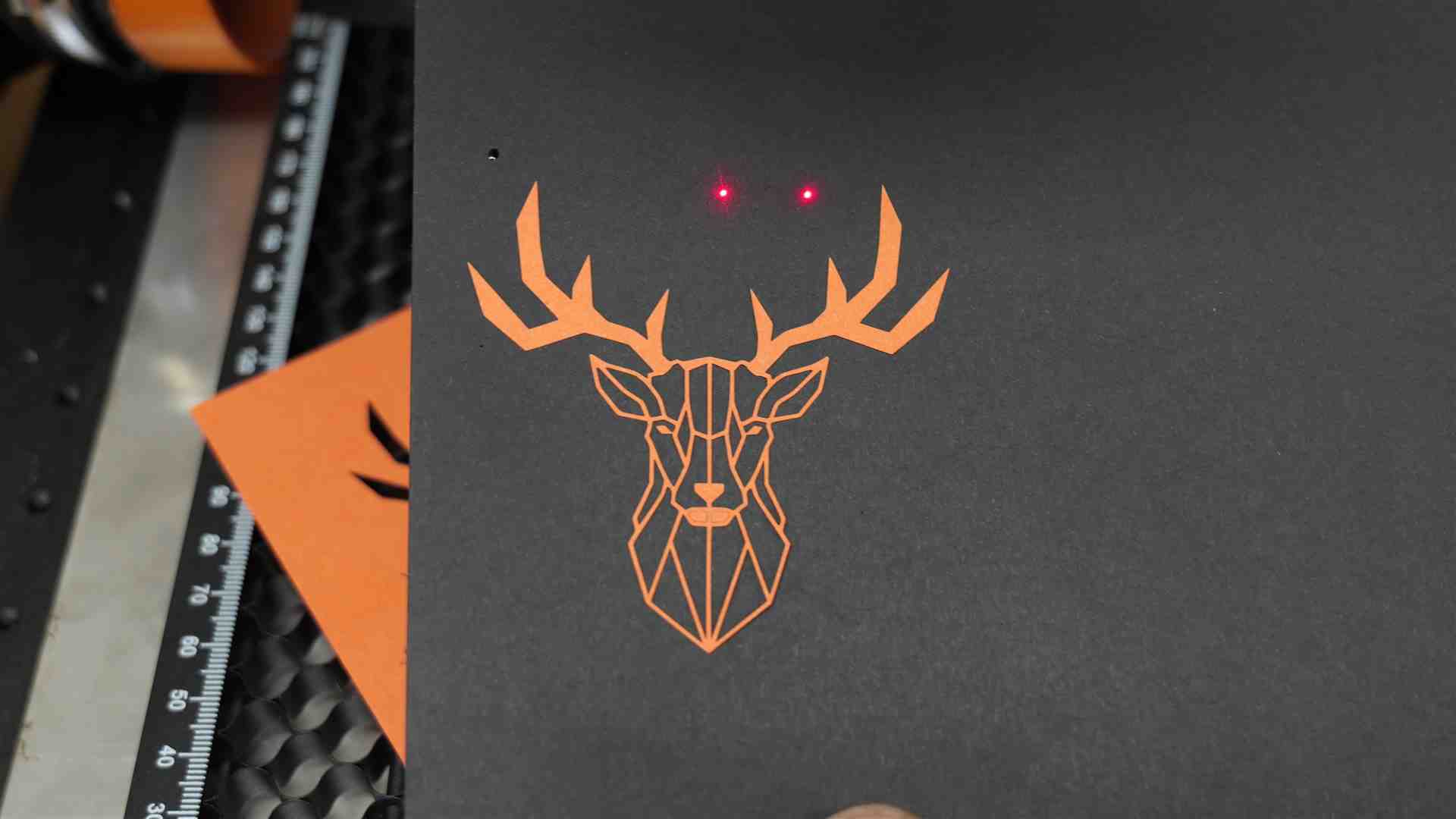

– Papier Schnitt- Durchgänge 1x  – 40 KHz, Speed 100mm/s, Puls: 1ns,

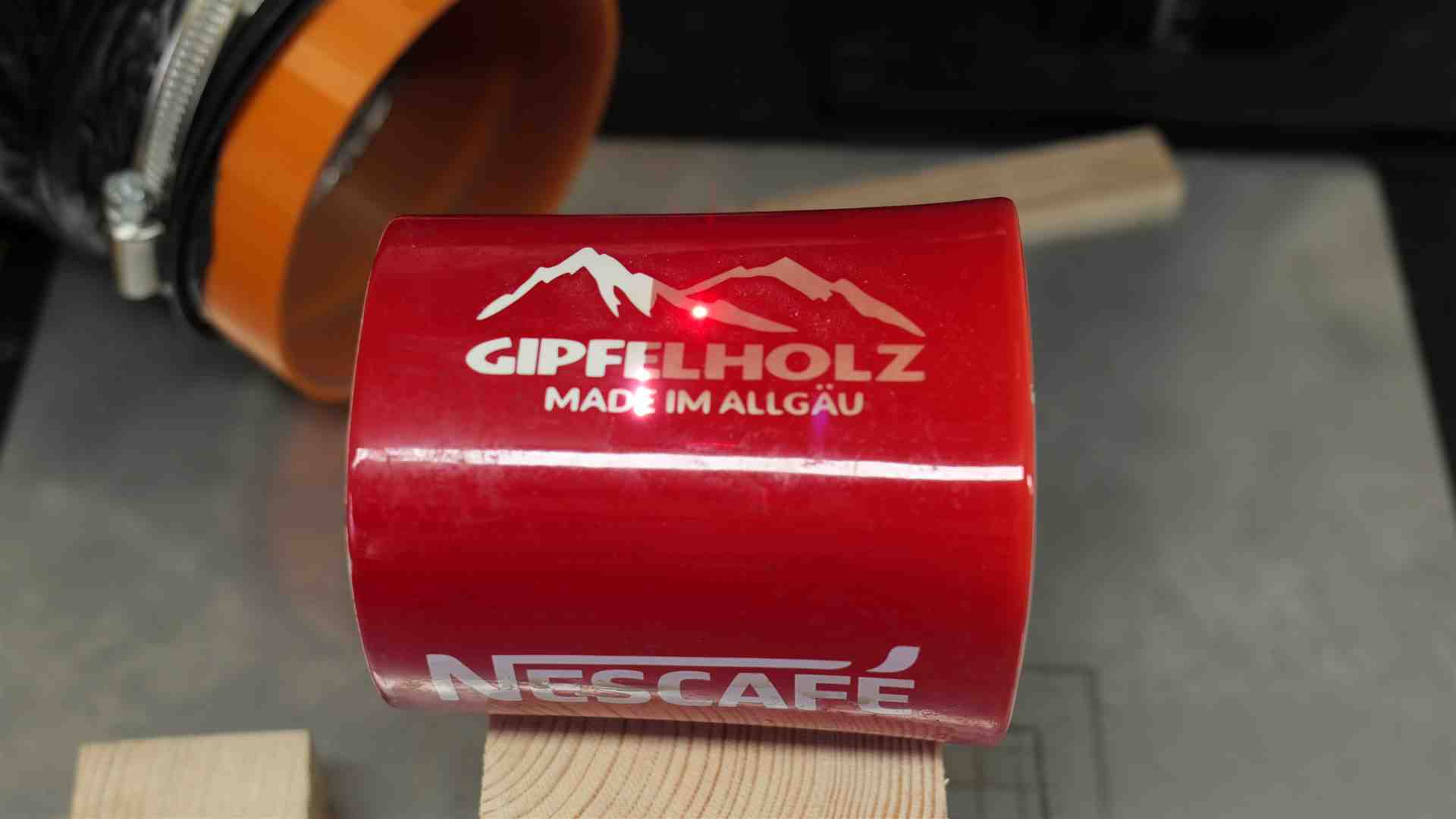

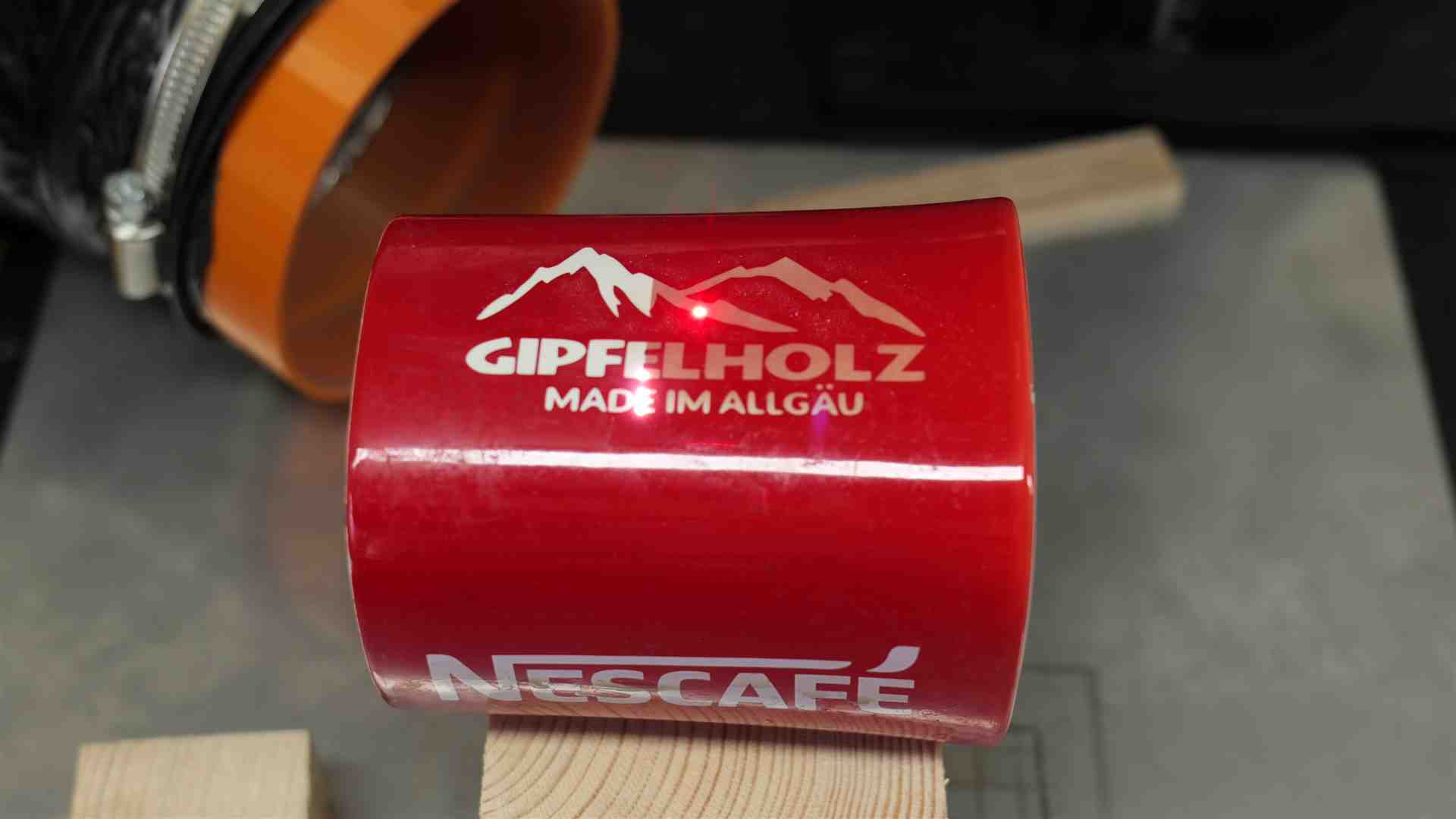

– Tasse Gravur – Zeilenintervall 0,03 – 40 KHz, Speed 400mm/s, Puls: 1ns, -90Grad, 3 Durchgänge





SICHERHEIT

Bitte achtet immer auf Eure Sicherheit. Betreibt den Laser niemals ohne Laserschutzgehäuse und Laserschutzbrille. Ebenso muss die schlechte Luft abgesaugt werden, atmet diese Luft niemals ein.





*******************************************************************************
